电阻是电子电路中使用数量最多的元件，却并非故障率最高的元件。然而一旦电阻失效，整块电路板可能陷入瘫痪——家电无法启动、工业设备停机报警、研发样机调试失败，根源往往就是这一枚小小的电阻。面对不同应用场景、不同封装形态、不同精度要求的电阻，家电维修师、工厂质检员、电子工程师各自的检测侧重点和判断标准存在显著差异。
本文不堆砌通用方法，而是从家电维修现场（电视、开关电源）、工业制造环境（变频器、PLC、伺服驱动）、电子产品开发场景（样机调试、PCBA打样）三个真实行业场景出发，分层次详解电阻检测实操，帮助您快速掌握电阻好坏判断的核心技巧，规避检测中的常见误区。
一、前置准备：不同场景下的检测工具与安全规范
1. 三大场景检测工具配置指南
基础版（新手必备，家电维修/入门爱好者适用）
数字万用表：优先选用具备自动量程功能、精度不低于±0.5%的手持式万用表（如Fluke、优利德等主流品牌）。数字万用表集电压、电流、电阻测量于一体，是电阻检测的核心工具-41。建议配备表笔及鳄鱼夹，便于双手操作。
放大镜/带灯放大镜：用于观察色环颜色和SMD电阻表面丝印，避免误读阻值。
防静电镊子：手持式检测贴片电阻时使用，防止手指接触影响测量并避免静电损伤。
进阶版（专业群体适用，工厂质检/研发调试场景）
台式数字万用表：实验室和研发场合的首选，具备更高分辨率（可达6½位）、更高精度，支持远程控制接入自动测试系统-41。
LCR数字电桥：用于精密测量电阻阻值，尤其适用于精密电阻选型和批量来料检验场景。可同时测量电阻、电容、电感参数，精度远优于普通万用表-。
绝缘电阻表（兆欧表） ：用于检测高阻值电阻和绝缘性能，工业控制柜、高压电路检测的必备工具-。
四线制低电阻测试仪/微欧计：检测毫欧级采样电阻、分流电阻时使用，能消除引线电阻带来的测量误差-60。
⚡ 安全注意事项（重中之重）
① 断电检测是铁律：测量电阻前，必须切断被测电路的电源。万用表电阻档工作时会输出微小电流，若电路带电，外部电压可能反向流入万用表，烧毁仪表内部电路-73。操作步骤：关闭设备电源 → 用万用表电压档确认无电压 → 再切换至电阻档测量。
② 电容器必须放电：滤波电容、大容量电解电容断电后仍会储存危险电荷，未放电直接测量可能导致表笔打火、损坏万用表甚至电击伤人-64。放电方法：用绝缘螺丝刀短接电容两极（高压电容需通过电阻放电）。
③ 离板检测，隔离干扰：测量前务必将电阻从电路板上焊下，或至少焊开一端引线，避免其他并联元件造成读数误差-72-59。
④ 手勿触碰导电部位：检测时手指不能接触表笔金属端和电阻引脚，否则人体电阻（约几十kΩ至MΩ级）与被测电阻并联，会显著拉低读数，尤其影响高阻值电阻测量-72-59。
⑤ 工具选型匹配场景：工业高压电路检测需选用CAT III/IV安全等级万用表，确保耐压能力符合现场要求。
2. 电阻基础认知（适配三大场景的关键参数）
电阻在电路中主要承担分流、限流、分压、偏置等作用-55。要精准检测电阻好坏，首先需要了解其类型和关键参数：
固定电阻：最常见类型，阻值固定。包括碳膜电阻、金属膜电阻、线绕电阻、贴片电阻（SMD）等。
可变电阻/电位器：阻值可调，用于音量调节、亮度控制等。
敏感电阻：阻值随环境参数变化，包括热敏电阻（PTC/NTC）、压敏电阻（过压保护）、光敏电阻等-15。
关键参数速查
标称阻值：电阻器标注的阻值，通过色环、丝印数字或直标获取。
精度（误差） ：常见±1%（F）、±5%（J）、±10%（K）等，色环电阻金色环±5%、银色环±10%-50。
额定功率：电阻器在额定条件下能长期承受的最大功率，单位瓦特（W），从1/8W到数千瓦不等。
温度系数（ppm/℃） ：温度每变化1℃时阻值相对变化量，精密电阻要求更低温漂。

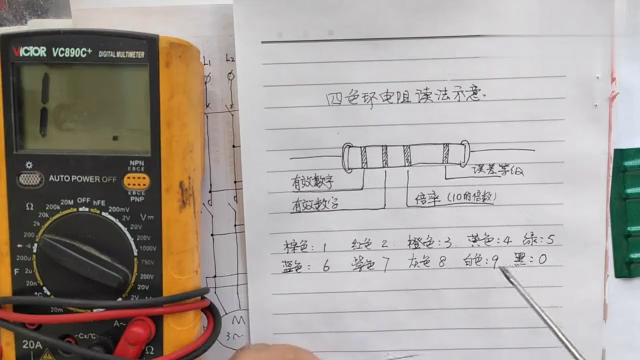

🔧 行业小贴士：色环电阻的色环识别顺序——先找到误差色环（金、银色），以此为末环，从前向后读取有效数字和倍乘数。四环电阻前两环为有效数字，第三环倍乘，第四环误差；五环精密电阻前三环为有效数字-50。SMD贴片电阻采用数字编码，如“103”表示10×10³=10kΩ，“472”表示47×100=4.7kΩ-55。
二、核心检测方法：三层次实操指南
方法一：外观初筛法（三大场景通用，快速定位明显故障）
无需任何工具，仅凭肉眼即可完成初步判断。电阻损坏往往留下可见痕迹，根据行业统计，电阻损坏以开路最为常见，阻值变大次之，阻值变小极为少见-12-15。
操作步骤：
检查电阻体是否烧焦发黑、表面裂纹或涂层剥落。
检查引脚是否有氧化、断裂或虚焊痕迹。
检查电路板上是否有过热痕迹（PCB变色、周边元件异常）。
场景适配判断标准
家电维修场景：低阻值电阻（100Ω以下）烧毁时往往烧焦发黑，非常容易被发现。电视、开关电源中的保险电阻烧坏时表面有时会炸掉一块皮-12。
工业制造场景：水泥线绕电阻烧坏时可能断裂，但有时无明显可见痕迹。变频器制动电阻过载后可能外观完好，仅凭目测难以判断-12。
电子产品开发场景：贴片电阻损坏时体积小、痕迹不明显，建议配合阻值测量确认。
方法二：万用表电阻档检测法（新手重点掌握，三大场景通用核心）
这是电阻检测最基础也最常用的方法，适用于90%以上的电阻检测需求。对于碳膜电阻、金属膜电阻和绕线电阻的阻值，用万用表电阻档可直接测量-15。
操作步骤（以数字万用表为例）：
第一步：选择档位。根据电阻标称阻值选择合适的量程，优先选择接近且略大于被测值的档位。例如测1kΩ电阻选2kΩ档，测10kΩ选20kΩ档-60。若不知阻值大小，可从最大量程开始试测，再逐步向下调整-59。
第二步：校准归零。将红黑表笔短接，观察是否显示“0.00”，若不归零，调节调零旋钮或检查电池电量-60。
第三步：连接被测电阻。红表笔插入VΩ孔，黑表笔插入COM孔，表笔接触电阻两端引脚（无极性要求）。电阻需从电路板焊下或至少焊开一端-60。
第四步：读取数值。稳定后读取万用表显示值，注意单位（Ω、kΩ、MΩ）。若显示“OL”或“1”，说明超量程，需切换至更高档位-60。
结果判断标准（三大场景通用）
正常：测量值在标称值±误差范围内。
开路损坏：读数无穷大（显示“OL”），说明电阻内部断裂——这是电阻最常见的损坏形式-15。
变值损坏：读数超出允许误差范围，说明电阻老化或过载受损。
击穿/短路：读数为0或极小（接近0Ω），极为少见，出现时电阻已失效。
读数不稳：可能存在内部接触不良或受环境干扰。
进阶判断技巧（依据电阻类型和阻值区间）
| 电阻类型 | 阻值区间 | 损坏特征 | 检测要点 |
|---|---|---|---|
| 碳膜/金属膜电阻 | 低阻值（100Ω以下） | 损坏率高，烧焦发黑明显 | 目测优先，可直接发现 |
| 碳膜/金属膜电阻 | 中阻值（几百Ω～几十kΩ） | 损坏率极低 | 重点检查焊接和线路问题 |
| 碳膜/金属膜电阻 | 高阻值（100kΩ以上） | 损坏率高，外观无痕迹 | 必须用万用表逐个测量 |
| 线绕电阻 | 不限 | 可能断裂，有时无可见痕迹 | 外观+阻值测量结合判断 |
| 保险电阻 | 几Ω～几十Ω | 烧坏时表面可能炸皮，不烧黑 | 测阻值若无穷大则已熔断 |
💡 高效排查口诀：维修时“先看低阻烧黑痕，再测高阻比标称，阻值变大必损坏，变小暂不理会它”-12。
方法三：行业场景专属检测进阶法
🏠 家电维修场景——电源电路电阻专项检测
家电中的电阻主要分布在电源电路、行输出电路和控制电路中，类型繁多：启动电阻、限流电阻、熔丝电阻、取样电阻、耦合电阻、消磁电阻和压敏电阻等-2。
保险电阻检测：保险电阻兼具电阻和保险丝双重功能，主要应用于电源输出和二次电源电路，阻值通常为几Ω至几十Ω-1-2。用万用表电阻档测量——若阻值为无穷大，则已熔断；也可在线测两端对地电压，若一端为电源电压、另一端为0V，说明已熔断-15。
热敏电阻检测（PTC消磁电阻）：
常温下阻值通常不大（几十Ω左右），用万用表测量正常。
用烧热的电烙铁靠近电阻（注意不要接触），阻值应明显增大，说明PTC正常。若无变化则元件损坏-15。
反向操作适用于NTC负温度系数热敏电阻。
压敏电阻检测：用于电源电路中的过压保护，如TVR10471压敏电阻在220V交流电源系统中将浪涌电压钳位在安全范围-8。压敏电阻损坏时往往呈短路状态，导致电源保险丝熔断。用万用表电阻档测量——正常时阻值极大（兆欧级），若测得低阻值或短路，则已损坏。
🏭 工业制造场景——功率电阻与精密电阻检测
工业自动化系统对电阻的可靠性和稳定性要求极高。变频器、PLC、伺服驱动器等核心设备中的电阻承担着制动能耗、电流检测、电压采样等关键功能--22。
制动电阻检测（变频器/伺服系统）：制动电阻在电机减速时消耗再生电能，需承受频繁冲击电流，其瞬间过载能力可达额定功率的10倍-22。检测要点：
外观检查：检查铝壳电阻表面是否变色、鼓包或涂层开裂。
离板阻值测量：用万用表测两端电阻值，应与标称值（如10Ω、20Ω）基本一致。
在线电压检测：变频器运行时测量制动电阻两端电压，制动动作时应有电压变化。
绝缘检测：用兆欧表测电阻外壳与引脚间绝缘电阻，确保≥10MΩ。
精密取样电阻检测（PLC模拟量输入/电源反馈回路）：精密电阻用于电流/电压采样和信号调理，阻值漂移直接影响控制系统精度-22。检测要求：
使用台式万用表或LCR电桥，精度需达±0.1%以上。
测量时需记录环境温度，因为精密金属膜电阻温漂系数约±50ppm/℃，温度变化10℃可造成0.05%的阻值漂移-64。
工业级精密电阻的年阻值漂移应＜±0.05%-20。
批量检测时需建立测量数据台账，对比批次内差异（通道间误差应＜0.05%）-22。
在线检测技巧（适用于工厂流水线，无需拆焊）：选择在电路断电但元件仍在线状态下测量，需充分理解电路结构——若电阻与其他元件并联，在线测量值会偏小。通过对比正常板和故障板的在线测量值，可快速锁定问题区域-64。建议建立正常板的标准数据参考库，作为批量检测的基准。
💻 电子产品开发场景——高精度与贴片电阻检测
研发阶段的电阻检测重点在于参数验证和故障定位，要求更高的测量精度和更细致的分析。
样机贴片电阻检测：PCBA打样阶段，检测标称1kΩ、精度±5%的电阻时，若实测值达1.2kΩ（超出±5%即20%），则属阻值漂移，需排查电阻选型或PCB工艺问题-40。检测要点：
使用高精度台式万用表（至少4½位）或LCR电桥。
测量前确保电阻已从电路中脱离或至少焊开一端。
对于0402、0603等小封装贴片电阻，建议使用防静电镊子和带灯放大镜辅助操作。
电阻网络/分压电路检测：串联电阻网络理论总阻值为各电阻之和；并联网络则按并联公式计算。通过测量实际总阻值判断网络是否正常，若偏差较大则分别测量各电阻定位故障-40。
短路与断路排查：测量两点间阻值为0Ω或接近0Ω可能存在短路；阻值无穷大则可能存在断路-40。
三、补充模块：行业差异化检测要点与避坑指南
1. 三大场景不同类型电阻检测重点对比
| 场景 | 常见电阻类型 | 行业检测核心 | 推荐工具 | 关键判定依据 |
|---|---|---|---|---|
| 家电维修 | 碳膜电阻、金属膜电阻、保险电阻、热敏电阻、压敏电阻 | 外观痕迹识别、在线电压法快速判断 | 手持式万用表、电烙铁（热敏测试） | 目测烧焦痕迹；在线测两端电压；阻值是否无穷大 |
| 工业制造 | 线绕电阻、铝壳制动电阻、精密取样电阻、不锈钢电阻 | 功率耐受测试、绝缘性能检测、阻值精度校验 | 台式万用表、LCR电桥、兆欧表、四线制低阻仪 | 阻值精度±1%以内；绝缘电阻≥10MΩ；温漂≤50ppm/℃ |
| 电子产品开发 | SMD贴片电阻、精密电阻、电阻网络 | 参数验证、网络一致性、焊接质量检测 | 台式高精度万用表、LCR电桥、显微镜 | 阻值在允差范围内；网络计算值匹配；焊接无虚焊 |
2. 行业常见检测误区（5大高频错误）
误区一：带电测电阻。测量电阻时万用表电阻档会输出电流，若电路带电，外部电压反向流入万用表会烧毁仪表。必须断电测量-73。
误区二：忘记放电直接测。大容量滤波电容断电后仍储存电荷，残余电压可能损坏万用表。测量前必须用电阻或导线短接电容两极放电。
误区三：手指触碰表笔和引脚。人体电阻与被测电阻并联会拉低读数，尤其影响高阻值测量。应手持绝缘部位测量-72。
误区四：在线测量不拆焊。电阻在电路板上有其他元件并联，直接测会得到偏小值，误判为电阻损坏。必须至少焊开一端引线测量-72。
误区五：忽略色环方向读反。将末环误作首环会导致阻值完全错判。牢记“金、银色多为末环，以此定位”。
3. 行业真实失效案例
案例一：家电维修——电视开机三无，保险电阻熔断。用户报修电视无法开机（三无），拆机检查发现电源板保险电阻表面炸裂一小块皮，阻值测量为无穷大。保险电阻已因后级短路而熔断保护。排查发现电源开关管击穿短路，更换开关管和保险电阻（原规格10Ω/1W）后，电视机恢复正常。
案例二：工业制造——变频器报警“制动过载”，制动电阻老化失效。某工厂变频器频繁报制动过载故障。检查发现制动电阻表面已明显变色、部分涂层开裂，离板阻值测量从标称10Ω上升至约22Ω，已严重变值。更换同规格制动电阻（RXLG铝壳电阻，1200W/10Ω）后，变频器恢复正常工作，电机减速时的再生能量被正常消耗-21。
四、结尾与价值延伸
1. 电阻检测核心（三大场景高效排查策略）
家电维修场景：目测低阻烧黑→在线电压测保险电阻→万用表逐项测高阻值→更换损坏电阻后通电验证。
工业制造场景：外观检查功率电阻→兆欧表测绝缘→台式万用表/LCR电桥测阻值精度→对比批次差异台账→批量替换异常品。
电子产品开发场景：焊接质量目检→LCR电桥测关键参数→万用表验证→离板测量排除并联干扰→记录数据用于改版优化。
测量电阻好坏的核心步骤始终是：选档位→校零→断电→拆焊一端→测量→比对标称值。电阻损坏90%以上表现为开路或阻值变大，掌握这一规律可大幅提升排查效率。
2. 电阻检测价值延伸（维护与选型建议）
日常维护：工业设备中的制动电阻和精密采样电阻建议每6~12个月进行一次阻值校验，建立历史数据对比台账。家电维修中，保险电阻熔断往往反映后级电路存在短路故障，不能只换电阻不查根源。
采购建议：工业级精密电阻需要求供应商提供AEC-Q200认证或同等可靠性测试报告，车规级电阻价格比工业级高40%~60%但可靠性显著提升-20。家电维修备件建议选择同规格、同精度原厂或等效替代型号。
校准要求：工厂质检部门应每半年送检万用表和LCR电桥至第三方计量机构，确保测量数据的溯源性和可靠性。
