简要分析液晶电视机的电路结构

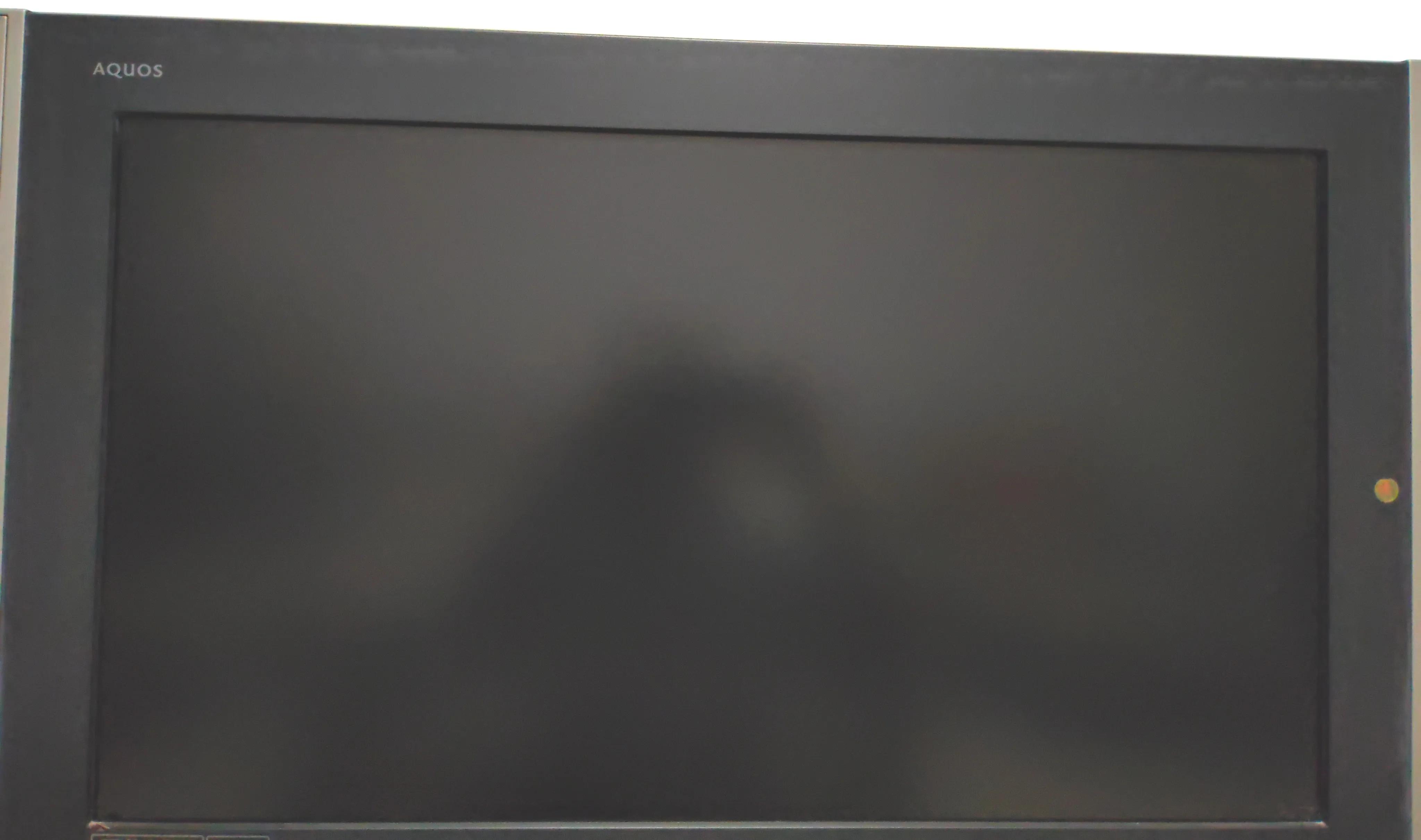

（实物正面）

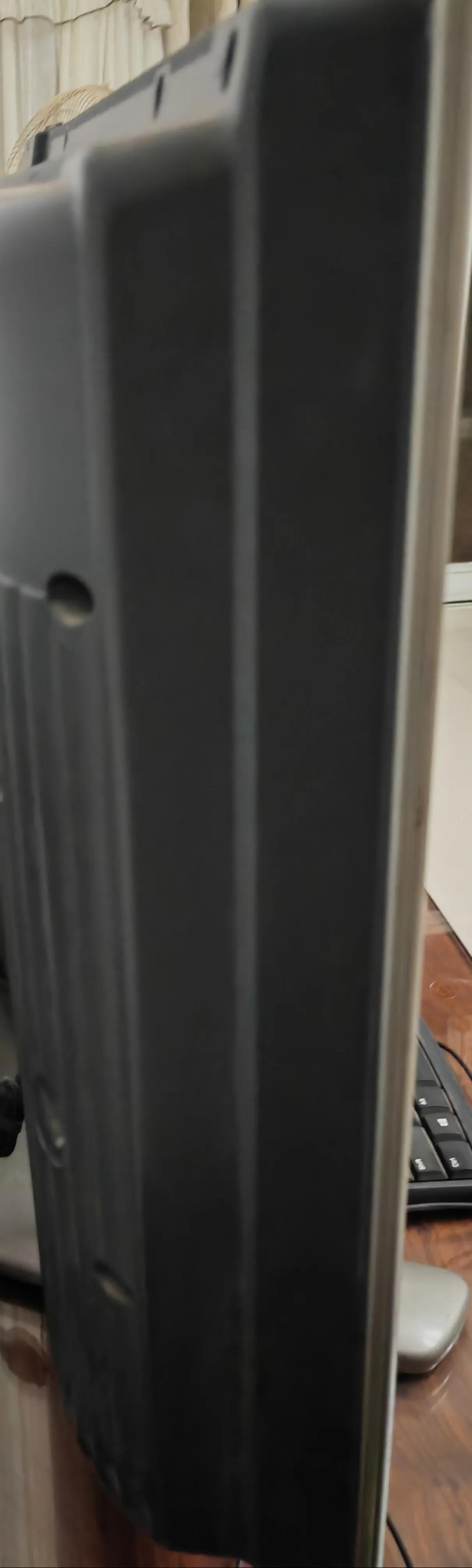

（实物侧面）
打开液晶电视的外壳，我们看见的只是几块电路板，它们分别是：
1、模拟信号电路板：用于接收、处理和传输模拟信号的电路板。通常该电路板包括调谐器及中频电路（即是电视信号接收电路）、音频信号处理电路两部分。这些电路中的信号均属于模拟信号。
2、数字信号电路板：用于接收、处理和传输数字信号的电路板，包括数字信号处理电路、系统控制电路、接口电路等部分。1）、数字信号处理电路：是处理视频图像信号的关键电路，播放电视节目时显示的所有景物、人物、图形、图像、字符等信息都与此电路相关。通常该电路主要由视频解码器、数字图像处理芯片、图像存储和时钟晶体等组成。2）、系统控制电路：是液晶电视机整机的控制核心，电视机执行电视节目的播放、声音的输出、调台、搜台、调整音量、亮度设置等功能都是该电路控制，包括微处理器、用户存储器、时钟晶体等几部分。
3、开关电源电路板：该电路板通常是一块相对独立的电路板，安装有很多分立直插式的大体积元器件。该电路板主要为各部分单元电路和元件提供直流工作电压，是5V、12V、24V。
4、逆变器电路板：一般安装在液晶电视机两侧边缘的位置。主要由PWM信号产生电路、场效应晶体管、高压变压器、背光灯供电接口构成。该电路板通过接口与液晶显示屏组件中的背光灯管连接，为其提供工作电压。
5、接口电路：该部分主要用于将液晶电视机与各种外部设备连接，实现数据或信号的接收和发送。接口较多，主要包括丅V输入接口（调谐器接口）、AV输入接口、AⅤ输出接口、S端子接口、分量视频信号输入接口、ⅤGA接口等，有些还设有DVI（成HDMI）数字高清接口。
液晶电视机的整机工作过程非常复杂，但现在我们弄清了液晶电视机的结构特点后，再从整机角度了解信号主线，可从整机结构图入手，我们分四条主线去掌握主要信号线路及功能电路的关系。如下图所示。
（液晶电视机的电路关系）
第一条主线：
视频信号的处理过程：由YPbPr分量接口、VGA接口和HDMI（数字音视频）接口送来的视频信号→微处理器进行处理；由AⅤ1、AV2、S端子和调谐器等接口送来的视频信号则→视频解码电路（SAA7117AH）进行解码处理后，再送入数字信号处理电路中。上述各接口送来的视频信号最终由数字信号处理电路（MST5151A）处理后输出LVDS信号→经屏线驱动液晶显示图像。
（图像信号处理过程）
第二条主线：
音频信号处理过程：来自AV1输入接口和调谐器中频组件处理后分离出来的音频信号直接送入音频信号处理电路；来自Av2输入接口、YPbPr分量接口、VGA接口和HDMI（数字音视频）输入接口的音频信号经音频切换选择开关电路进行切换和选择后送入音频信号处理电路中。各种接口送来的音频信号经音频信号处理电路（NJW1142）进行音调、平衡、音质、静音和AGC等处理后，送入音频功率放大器，最后输出伴音信号并驱动扬声器发声，实现电视节目伴音信号的正常输出。

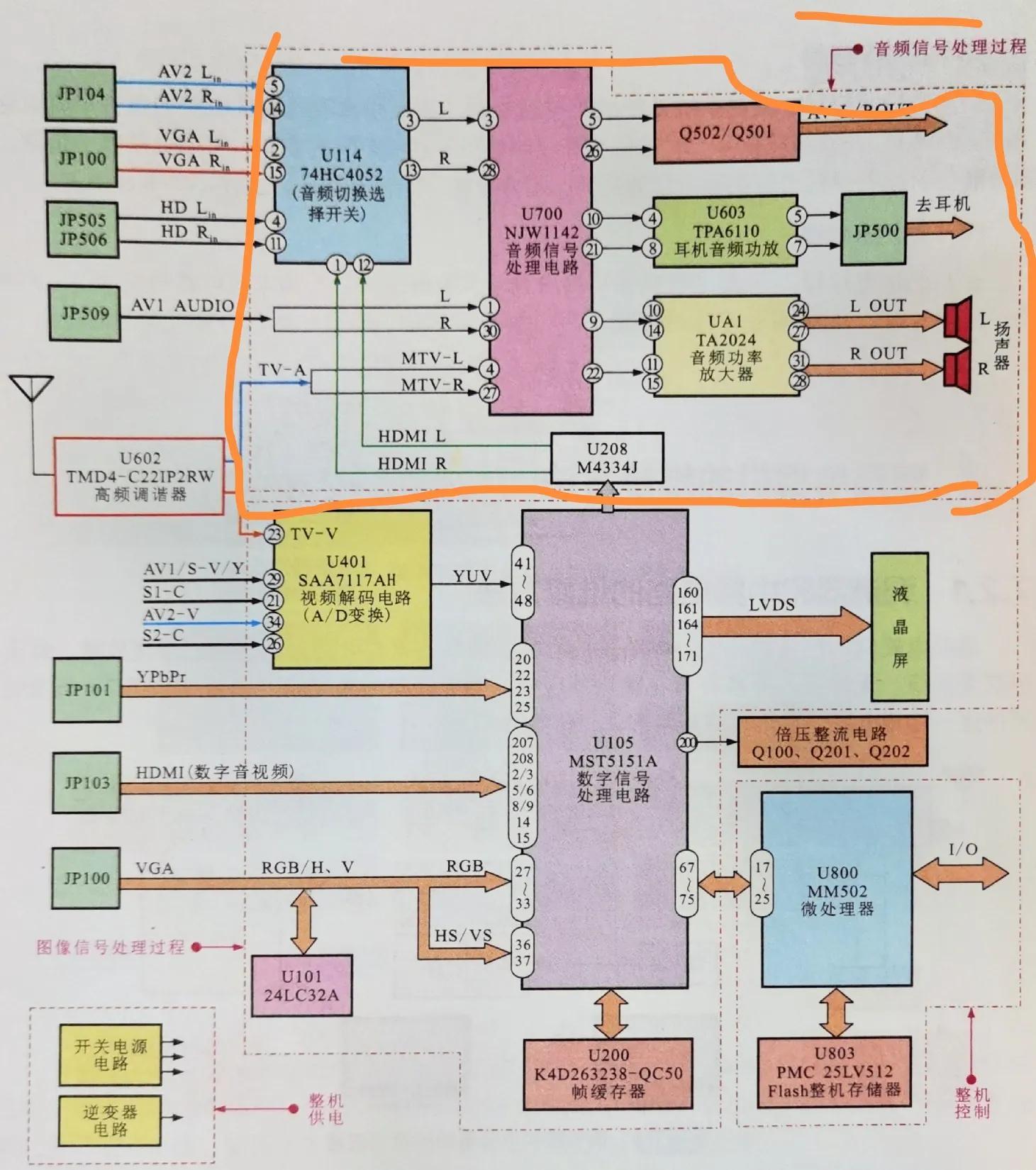

（音频信号处理过程）
第三条主线：
整机的控制过程：控制系统是整机的控制中心，该电路为液晶电视机的各种集成电路（IC）提供I^2C总线数据信号、时钟信号和控制信号（低电平控制）。若微处理器不正常，则可能会引起电视机岀现花屏、自动关机、图像异常、伴音有杂音、遥控不灵等故障。

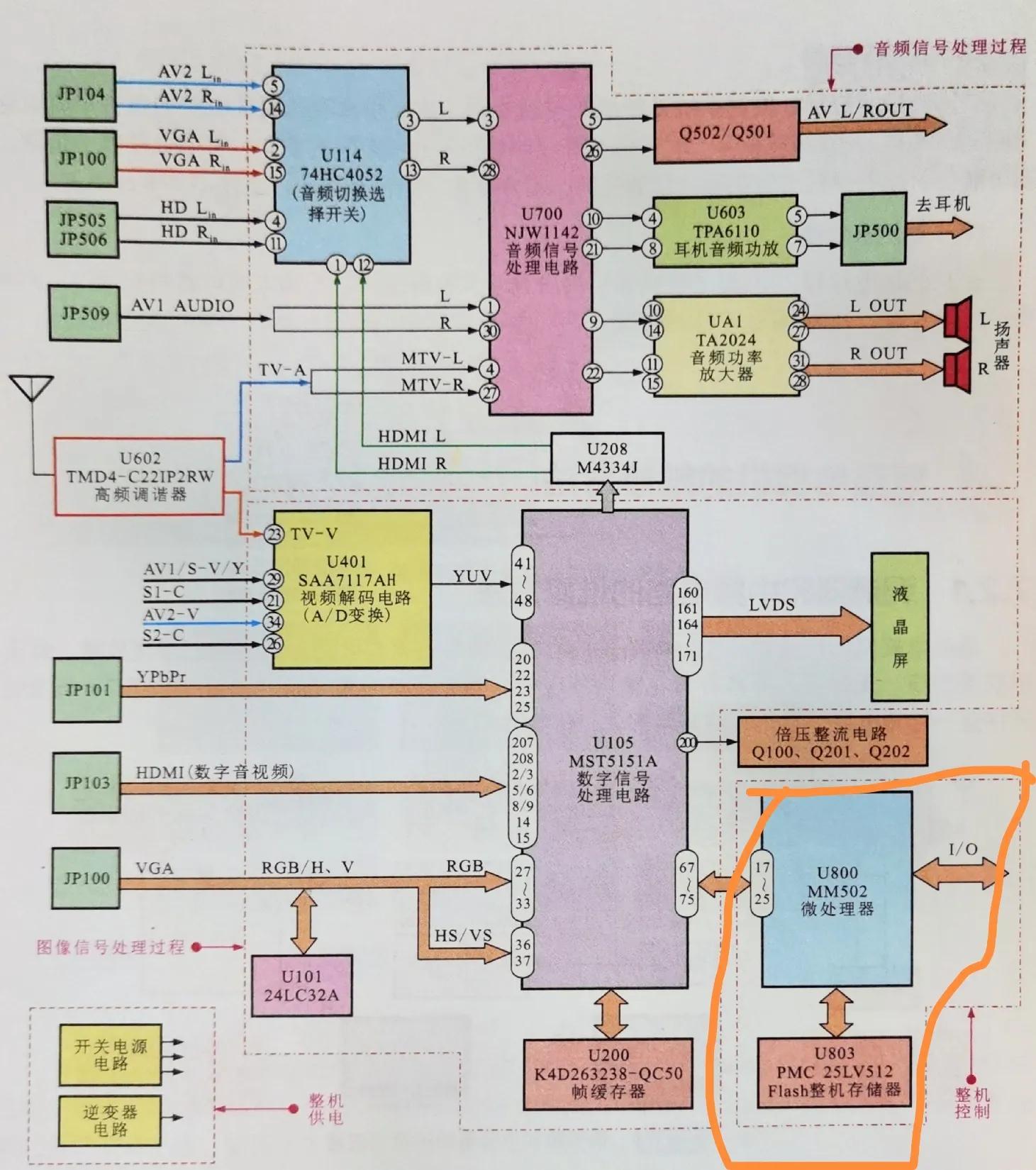

（整机控制）
第四条主线：
整机的供电过程：液晶电视机多采用内置开关电源组件。开关电源电路将交流220V市电经整流滤波、开关振荡、变压器变压、稳压等处理后输出多组电压，为整机供电。

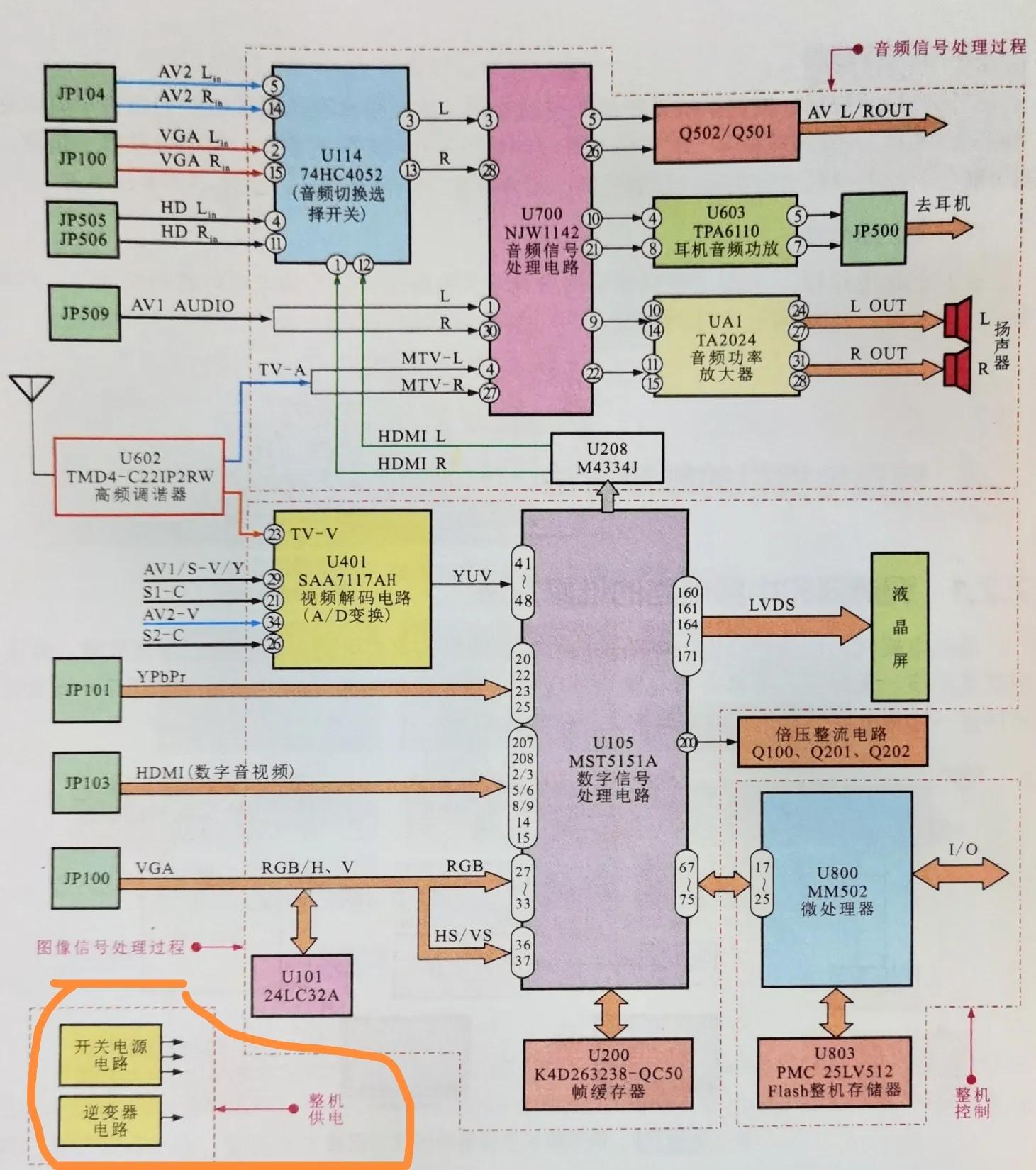

（整机供电部分）
分立器件产品在液晶电视上有哪些应用？
液晶电视在我们生活中是非常常见的消费电子产品，它的工作原理是这样的，在电场的作用下，利用液晶分子的排列方向发生变化，使外光源透光率调制，完成电一光变换，再利用R、G、B三基色信号的不同激励，通过红、绿、蓝三基色滤光膜，完成时域和空间域的彩色重显。
通常，我们熟悉的液晶电视里面会有一款电视主板，它就像我们的大脑一样，操控着电视的大部分动作。这个板子是液晶电视机整机的控制核心，电视机执行电视节目的播放、声音的输出、调整音量、亮度、调台、搜台、设置等功能都是该电路控制。一块电视主板里面会用到很多芯片和分立器件等产品。本期，合科泰带大家深入了解液晶电视上应用到的二三级管等产品以及可能用到的电路。
液晶电视用到分立器件的主要场景
市面上主流的液晶电视可能会用到整流桥堆、整流MOS管、整流二极管等产品。
一：开关电路
开关电路在液晶电视里面起到一键开关机的作用，这里面可能用到合科泰生产的S8050 NPN三极管产品，它具有信号放大和开关功能。此外，在电路中，还可以采用合科泰的肖特基二极管B5817W，这个管子性能稳定，适合开关电路。
二：系统电源管理电路、弱电控制强电电路、电源检测电路
液晶电视基本都是用开关电源电路，电源电路作用是将220V的市电电压变换为直流电压，为负载供电。通常情况，液晶彩电的电源电路由300V供电电路、PFC 电路和开关电源构成。这里的300V 供电电路通常是将 220V 市电电压变换为 300V 脉动直流电压。PFC 电路将 300V 脉动直流电压变换为 400V 左右的直流电压完成对市电的功率校正。开关电源将 400V 直流电压变换为 5V、12V、 14V、18V、24V、28V等直流电压，从而达到为主板、供电板等负载供电。
在电源管理电路方面，液晶电视主要由交流抗干扰电路、整流滤波电路、功率因数校正电路、启动电路、电源控制电路、稳压电路、保护电路等组成。在电源管理电路中可能用到合科泰生产的SI2301 P沟道MOS管，这个管子具有非常稳定的性能。在弱电控制强电电路中，2N3904起到开关和放大器作用。
三：系统电源管理电路、防反电路
在液晶电视的防反电路中，可能用到AO3401这个MOS管起到开关和保护作用。1N4001主要起到整流作用。
四：小信号控制电路
液晶电视中可能还用到小信号控制电路，这里主要利用了三极管的小信号放大以及开关功能，搭配整流二极管和电阻、电感等保护器件，实现对电路的精准保护和控制。
作为一家拥有31年分立器件研发生产销售经验的半导体企业，合科泰的产品涵盖二极管、三极管、MOS管、桥堆、IC等，众多型号产品成功应用到液晶电视知名客户产品上。
合科泰产品在液晶电视上的应用
作为一款应用分立器件很多的产品，液晶电视可能应用到的分立器件包括整流二极管、开关二极管、稳压二极管、肖特基二极管、三极管、MOS、整流桥稳压器等产品。对于供应商而言，高质量的产品和丰富的产品类型及服务质量等缺一不可。
