关于211这只电子管，作为单端功放我有新的做法

电子管功放特别是单端放大形式，一支大功率的直热管我相信很多发烧友都会情之所至，2A3功率太小300B下盘又不够稳845推动摆幅又是一个难题，那么夹在中间的211貌似可以好好把玩，毕竟现在管子也不算太贵，屏耗75W内阻稍高但胜在推动摆幅和300B相差不远，早在春节前有烧友一直念念不忘说要把他的211单端从新改造下，经过了解我才知道他的机器是因为使用2A3牛推211频款受到不少限制，当然这台机器也是给其他胆机发烧友制作的包括所有变压器，听说那位作者在业内也稍有名气

原机和内部就不做发表了，现款机型朋友提供了他所有的元器件和机箱，至于线路图也是他提供的，我在这台机器上的角色只是很单纯的焊接和简单测试罢了，话不多说上图吧

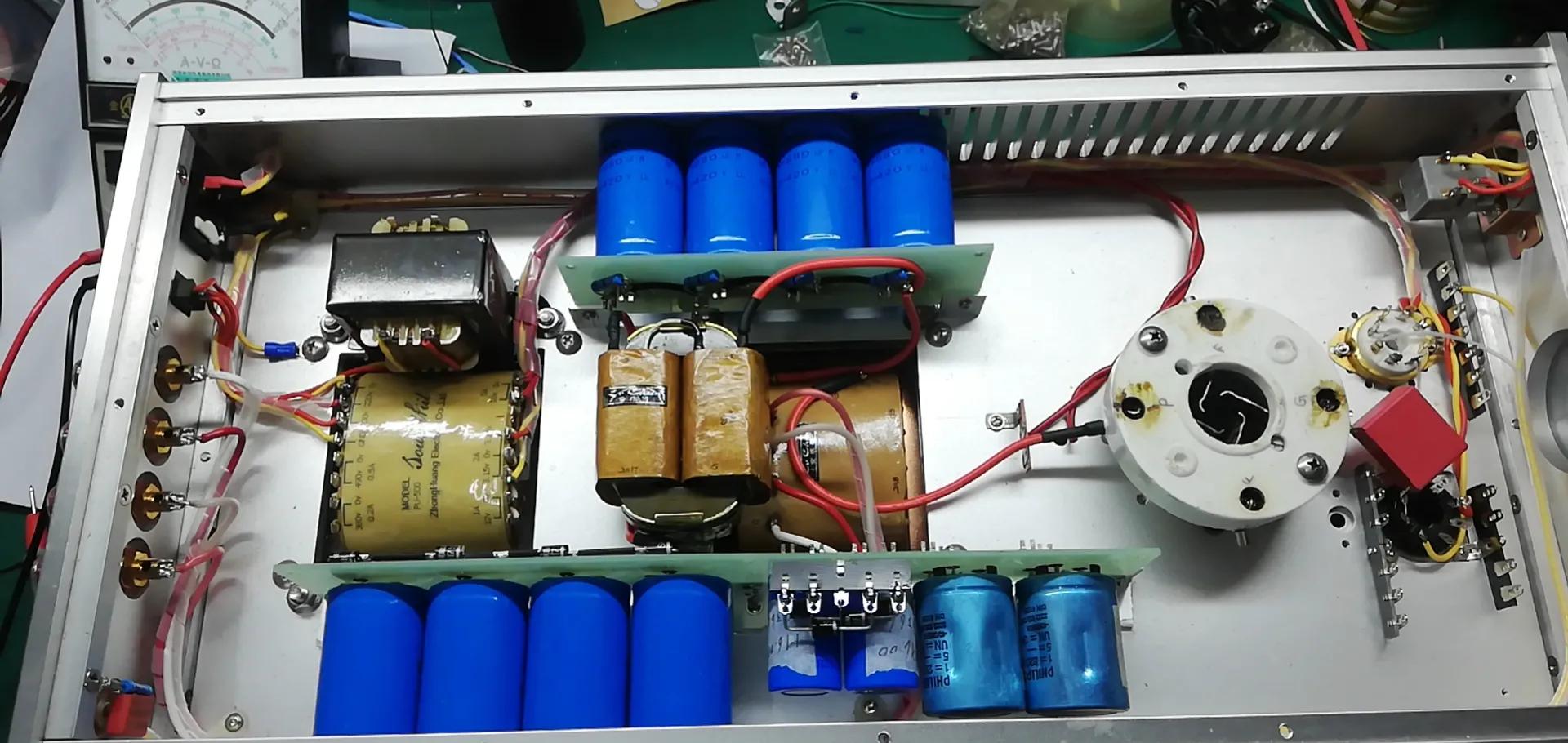

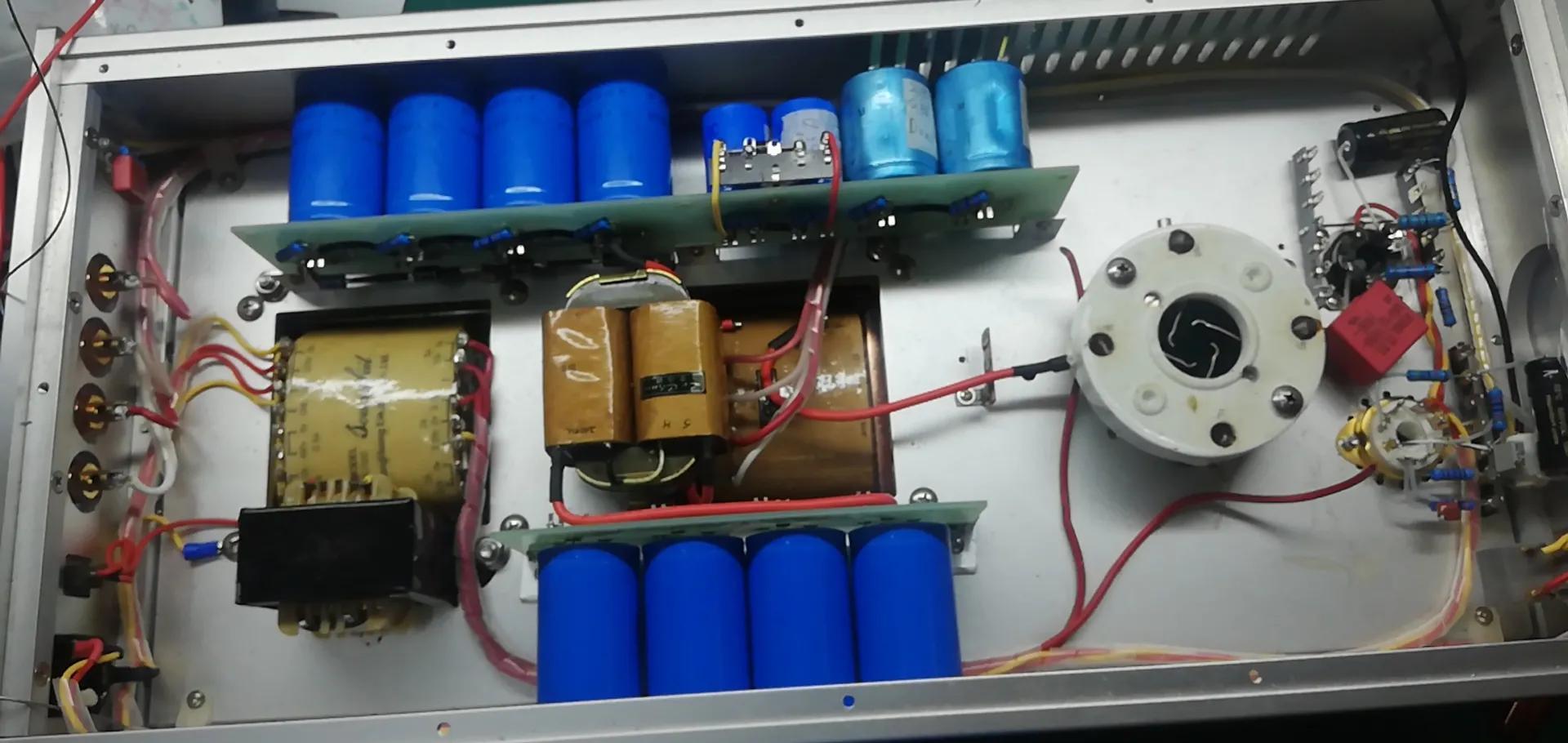

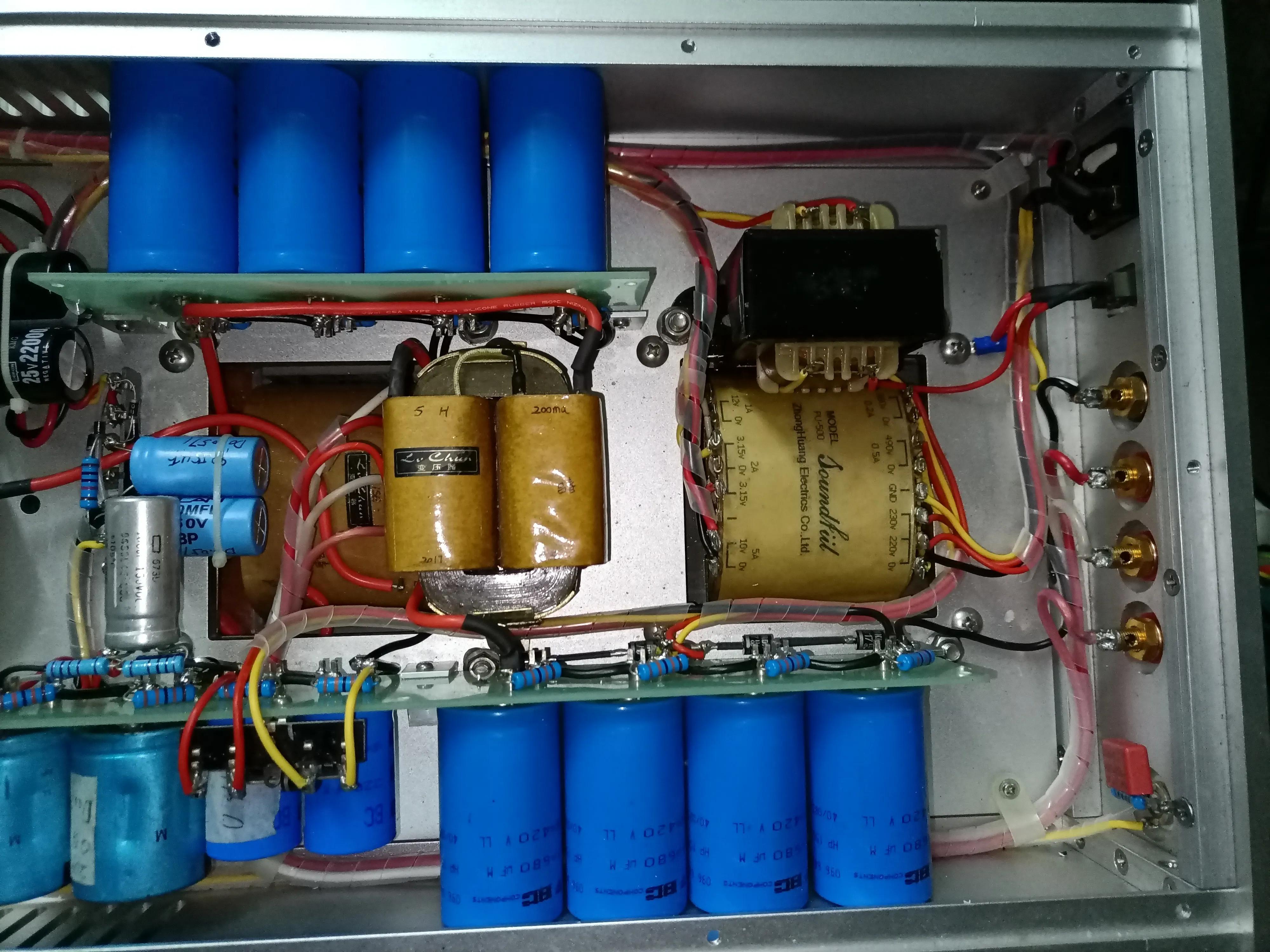

这是把部分元件焊接好的图片，这里主要是电源和输出变压器部分的整理

另外一个声道也如法炮制

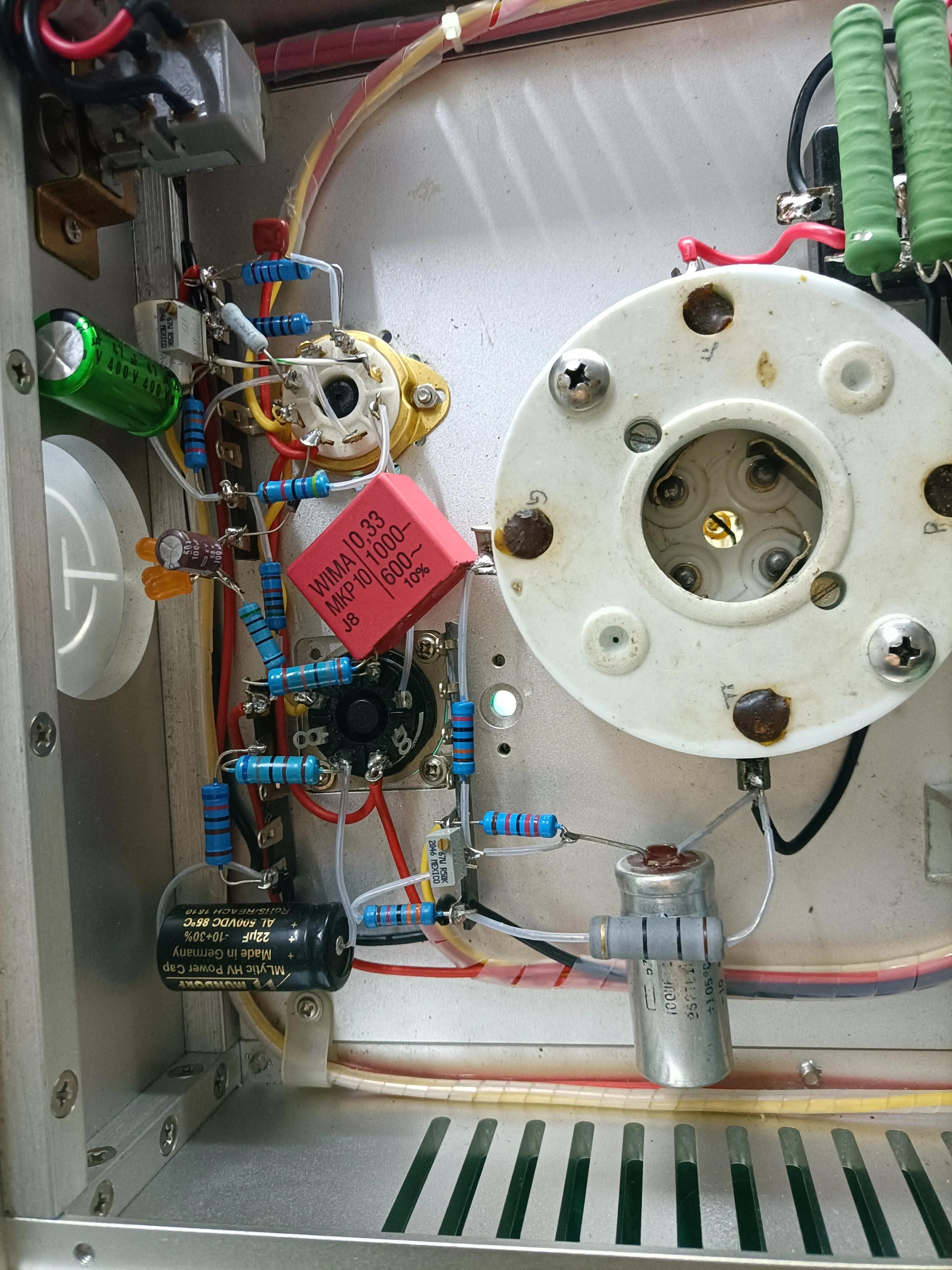

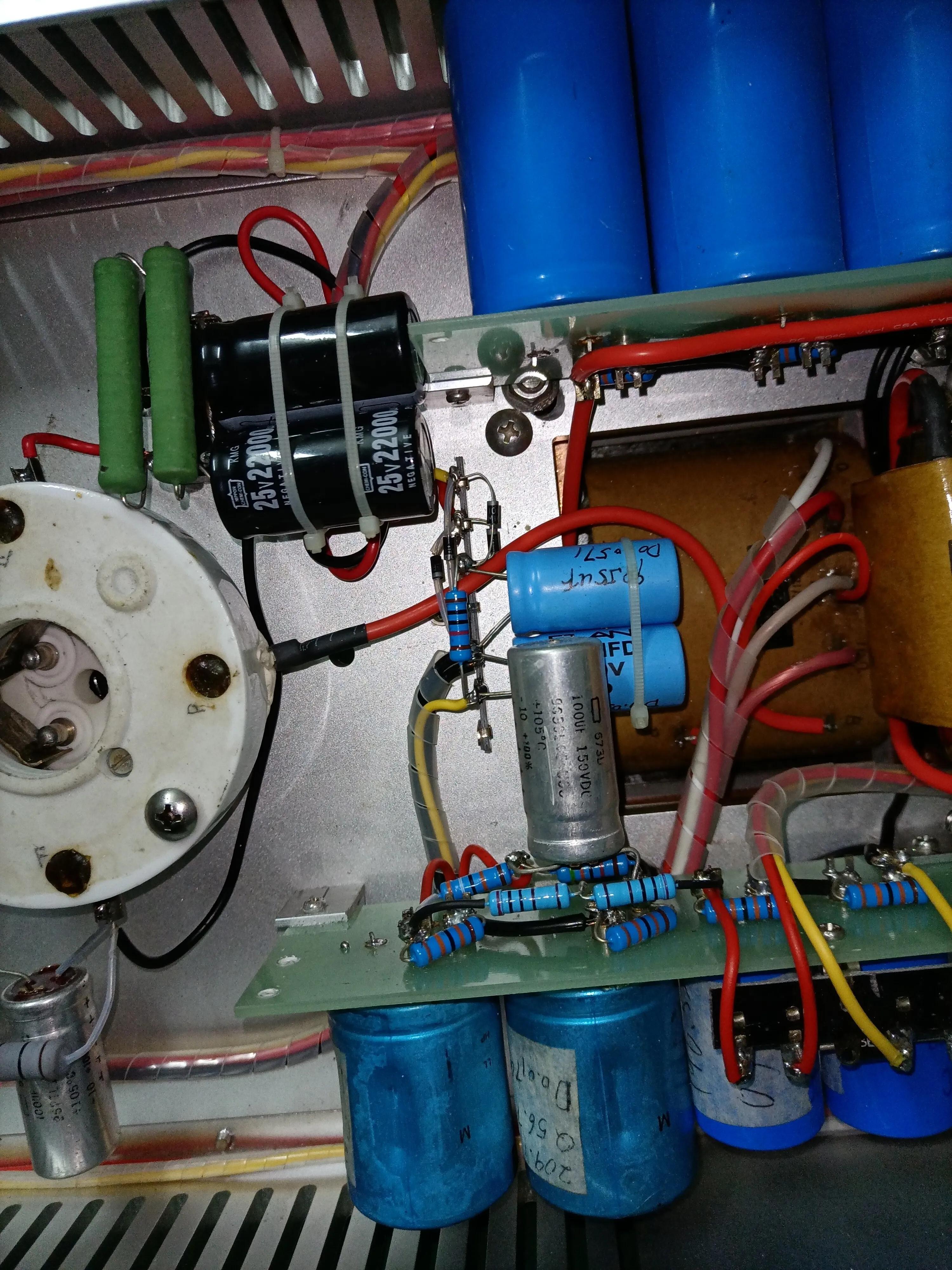

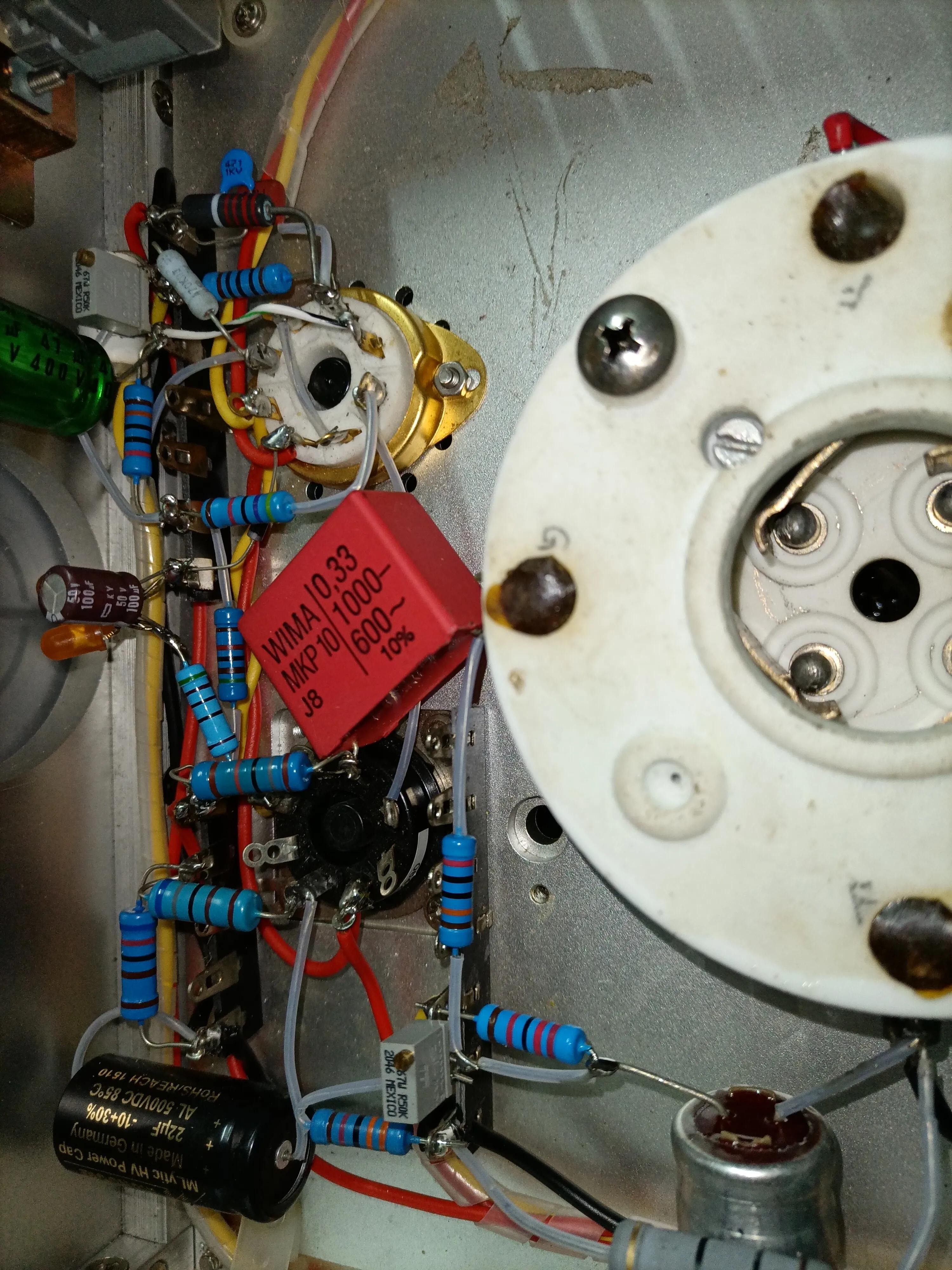

放大和偏压部分开始进行中

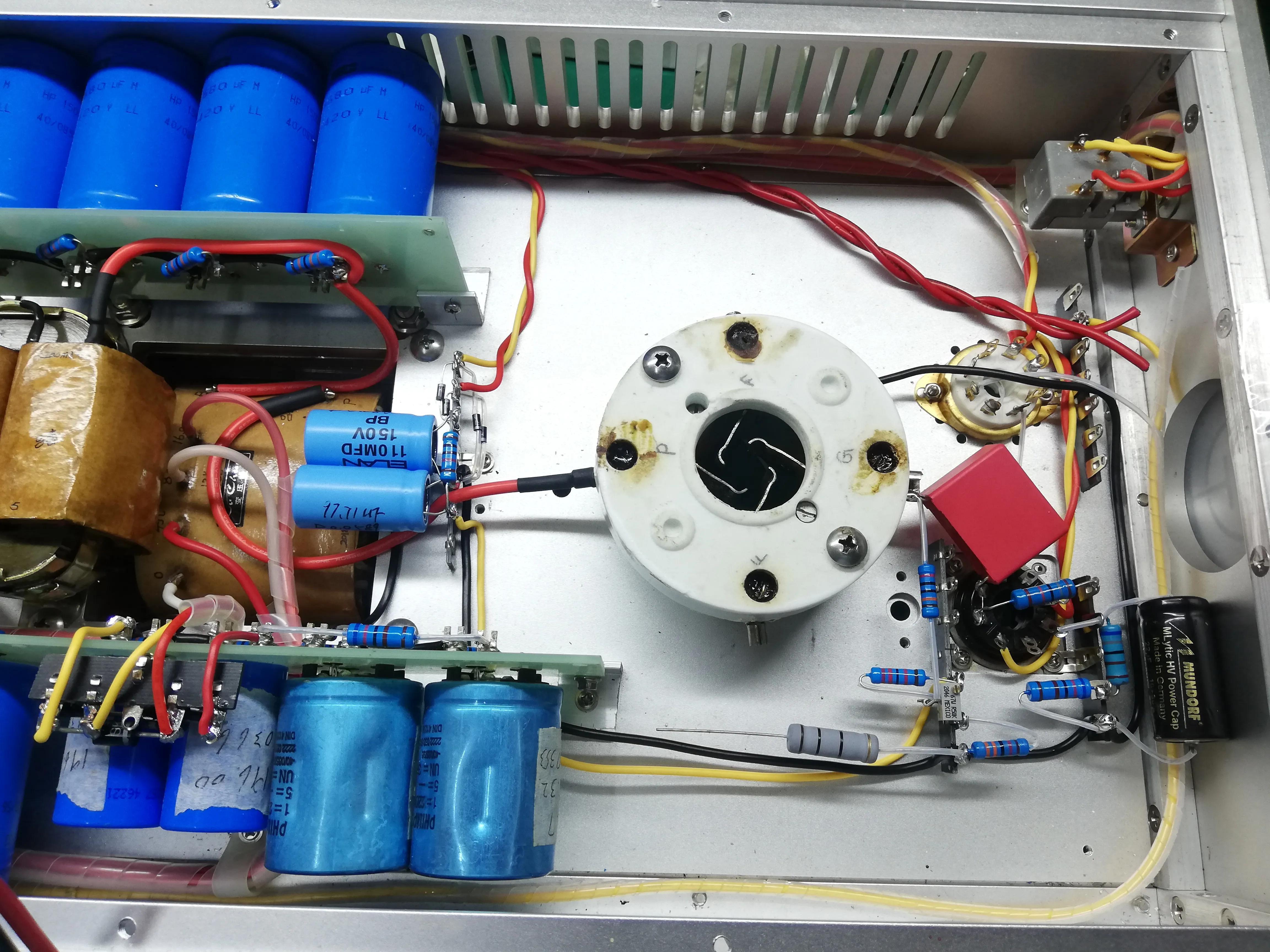

进入211灯丝部分

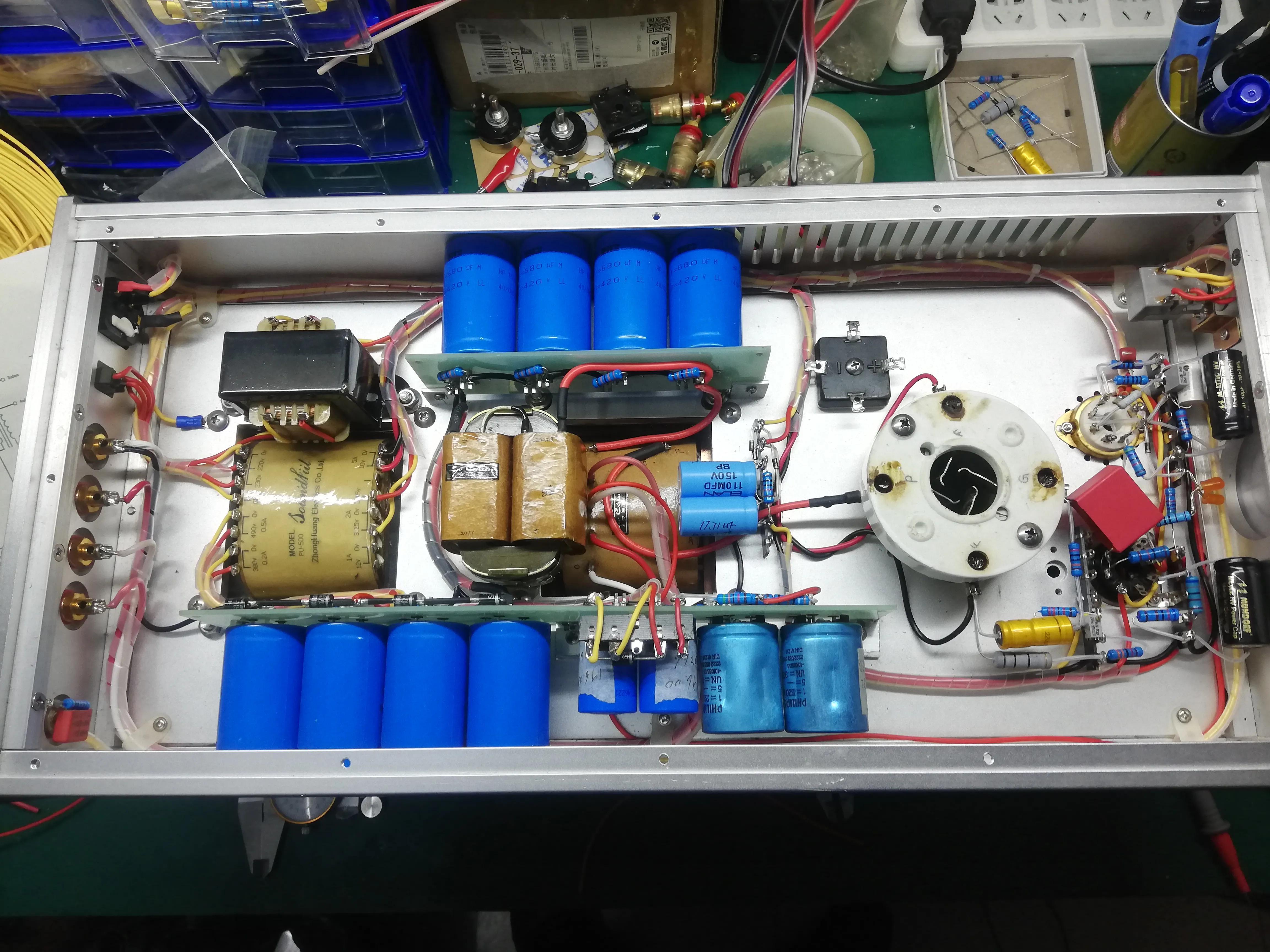

一气呵成，不算完美，但维修和调试特别方便，没使用网络上各种搭棚钉和各种板做得横平竖直，个人理念就是走最短的路线，尽量使用元件脚进行搭接，也极少使用各类补品元件作为噱头，有啥元件就用啥丰俭由人

至此所有焊接完成，线路形式很简单电源部分提供直流1250V高压由变压器交流490V使用雪崩二极管倍压整流CLC，中压直流480V由变压器交流380V全桥雪崩二极管CRC提供给6G6推动管和6SN7电压放大部分

偏压为单独小型变压器提供，这里要求不高随手拿了几只HER107作为全桥整流CRC滤波降压给211功率管栅极即可

线路放大部分比较简洁，一级电压放大为GE6SN7GTA以SRPP形式直推6G6，6G6共阴极推动211功率管，这里2级放大完全满足211功率管的推动摆幅，211功率管以固定偏压的形式作为功率放大

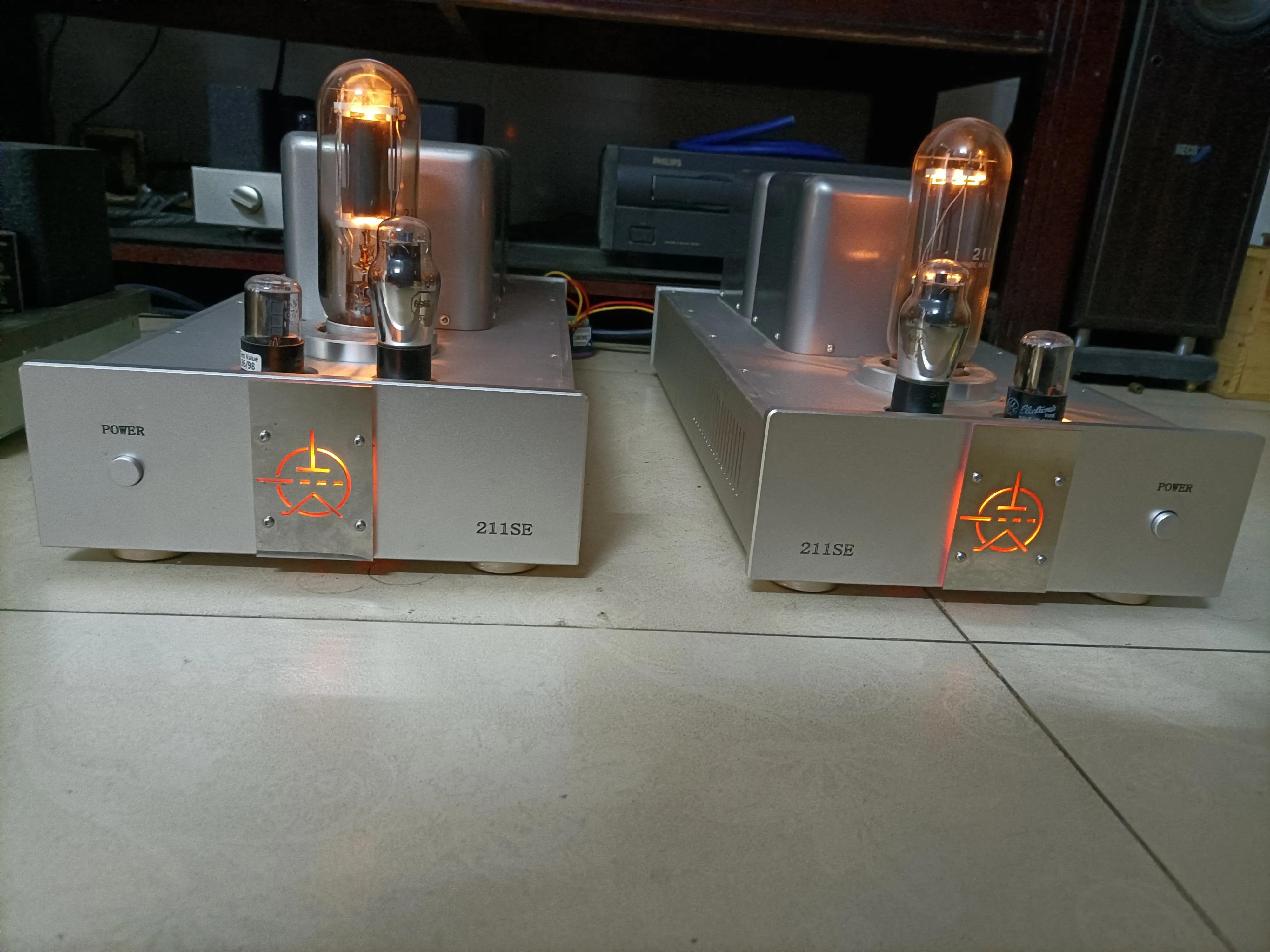

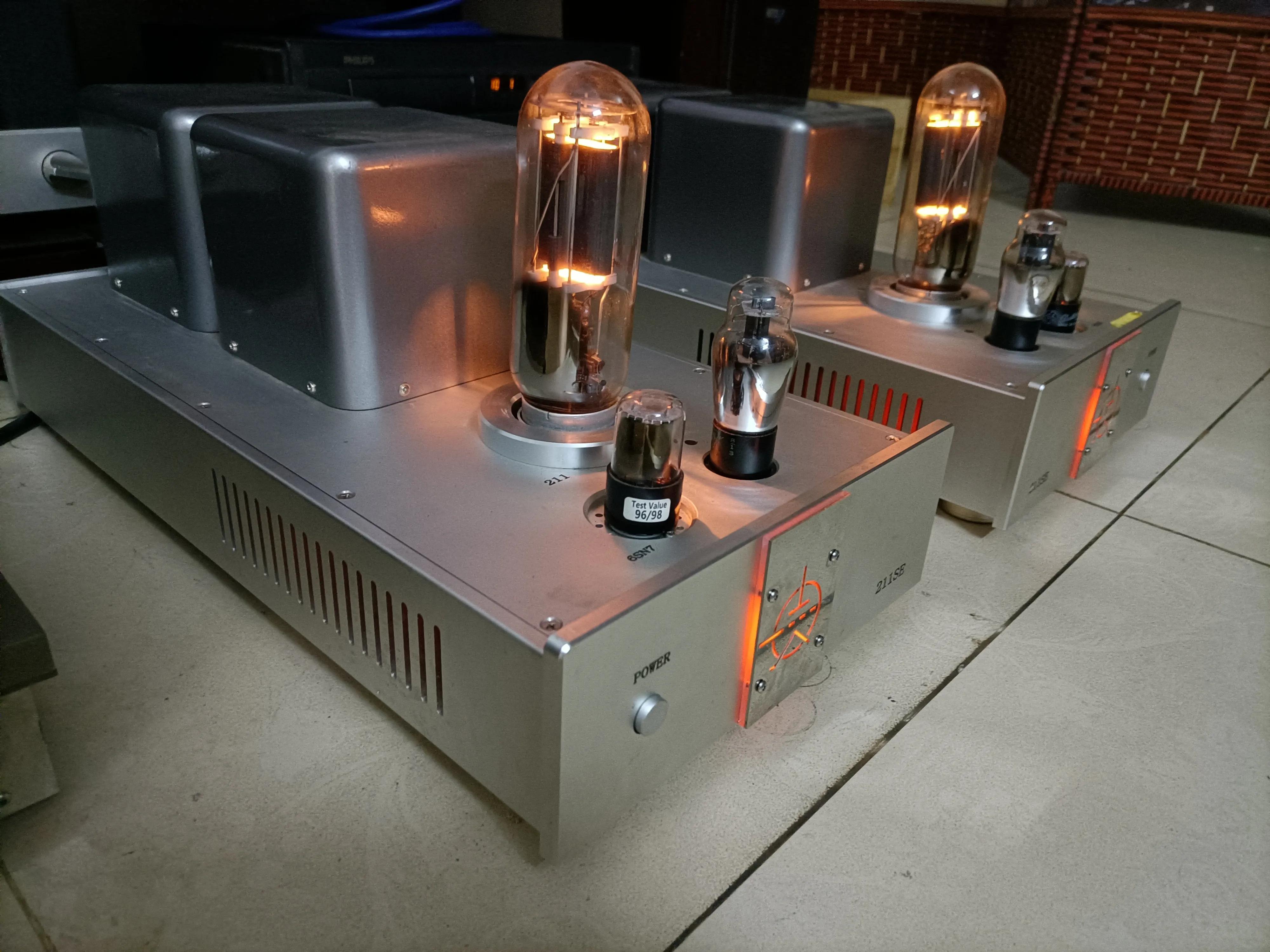

最后就是各级的工作点调试了，由于线路设计不是我个人设计的，不适合公开其电路图只能大概的说明下211这只管在这里我用到了1250V的直流高压，屏流原设计为60mA刚好达到75W的屏耗值，但实际中我将这支管的屏流提至75mA，静态屏耗达到了常人认为会将211寿命减短或者红屏的94W！！！这里要注意的是此台机型实用的输出变压器初级为12K并不是通用的10K阻抗，输出功率将提升至19W的功率，与世面保守的12-15W输出功率高了不少实属大胆之举，211功率管灯丝为直流供电，值得注意的是6SN7和6G6灯丝需要45V的高压垫高以防管内打火损坏管子，至此可以安心的享受音乐

经典重现，风云再起：Luxman（力仕）CL-1000胆前级MQ-300胆后级

产品代理：骏韵音响产品定价：CL-1000 ¥134,400元、MQ-300 ¥134,400元鸣谢新地影音提供器材和场地试听！

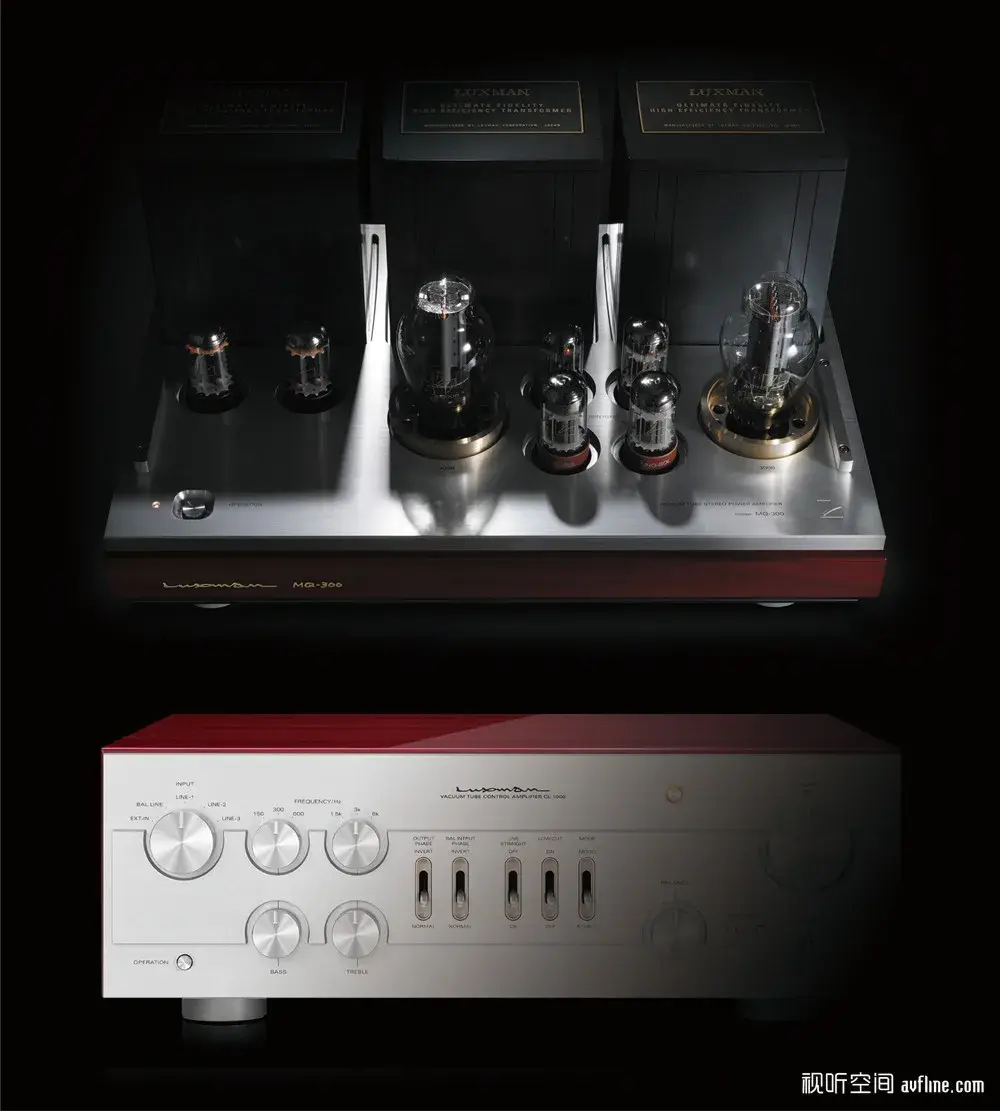

说起怀旧复古风潮，不知道大家有没有留意到，现在流行的服饰，可能是10-20年前流行的装扮。而现时流行的极简家居设计风格，也是数十年前流行的装饰设计。音响也一样，黑胶回潮、磁带复兴之余，近年来越来越多的音响品牌都推出了复古的外观设计的产品。而来自日本、拥有96年历史的Luxman（力仕），最近推出了“复刻版”的产品——Luxman CL-1000胆前级和MQ-300立体声胆后级。

> 全新旗舰胆前级CL-1000

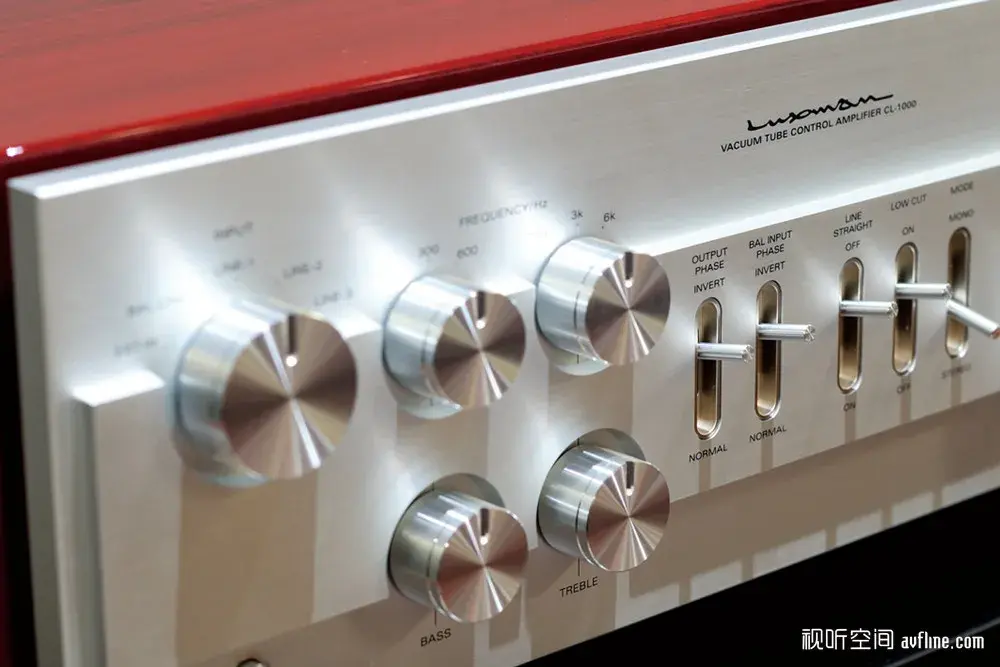

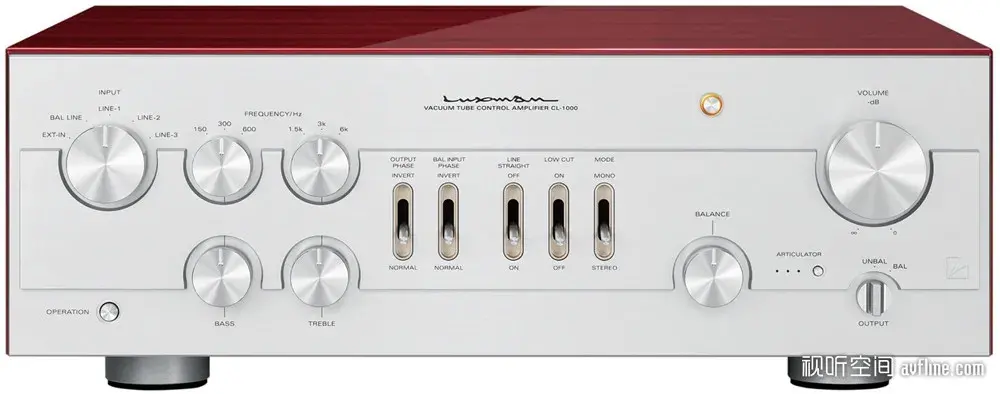

●优雅精致且怀旧熟悉Luxman的朋友，一定会对1975年所推出的C-1000旗舰电子管前级有非常深刻的印象。虽然笔者没见过C-1000的实物，但是从网上搜索到C-1000的资料和图片可以看出，CL-1000的面板设计与C-1000几乎完全一致，连旋钮和拨动开关的位置和排布都几乎相同的设计。前面板采用三层厚铝板精密加工而成，机箱顶板和侧面的胡桃木外壳，采用玫瑰木光泽烤漆饰面，设计优雅精致并且非常怀旧。

●极其丰富的功能和接口前级，是一套音响系统重要枢纽——负责信号的选择和切换、音量控制以及音色调整等各种功能，是前端设备与后级放大器之间的桥梁，因此前级的素质直接影响到整套音响系统的声音表现。光看CL-1000的前面板就能清楚了解到它的功能有多么的丰富。除了输入选择和音量控制两个常见的旋钮之外，更有高低音补偿调整、左右声道平衡、RCA/XLR输出选择、输出相位调整、平衡输入相位、输入直出、低通（30Hz）及单/双声道选择等功能，无论是各种前端或后端设备，都能通过CL-1000进行调整，设计非常周到。值得留意的是，CL-1000消磁配备了Articulator开关，用于消磁使用。而CL-1000每次开机均会进行一次消磁，而这个按钮则在聆听一段时间后方便用家消磁使用。

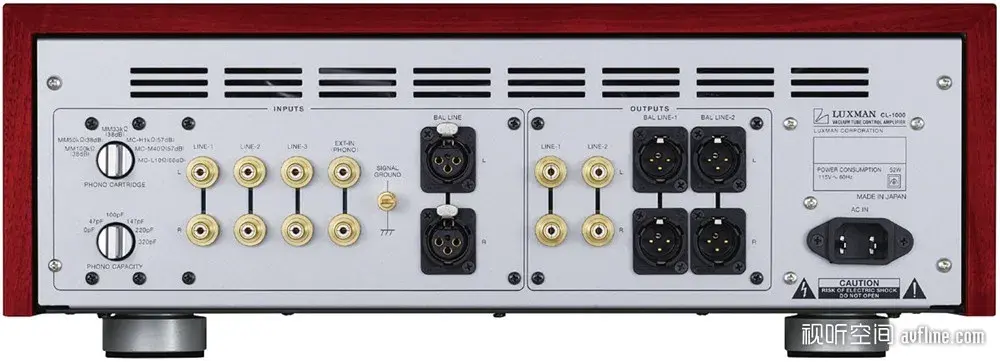

CL-1000提供了4组RCA以及1组XLR输入，其中1组RCA为唱头输入，提供MM和MC唱放功能，并且在机背提供了3级阻抗、6级容抗调整功能。输出方面提供了RCA以及XLR输出各2组，接线端子方面采用了高品质的铜合金，将音频信号更精准地传送。

●首次使用JJ的E88CC电子管放大线路是两级放大P-K NF型，电子管采用了JJ的E88CC，这是Luxman首次使用JJ的产品。CL-1000用上6支E88CC胆管，提供6dB的增益，然后将最佳信号送到LECUTA。

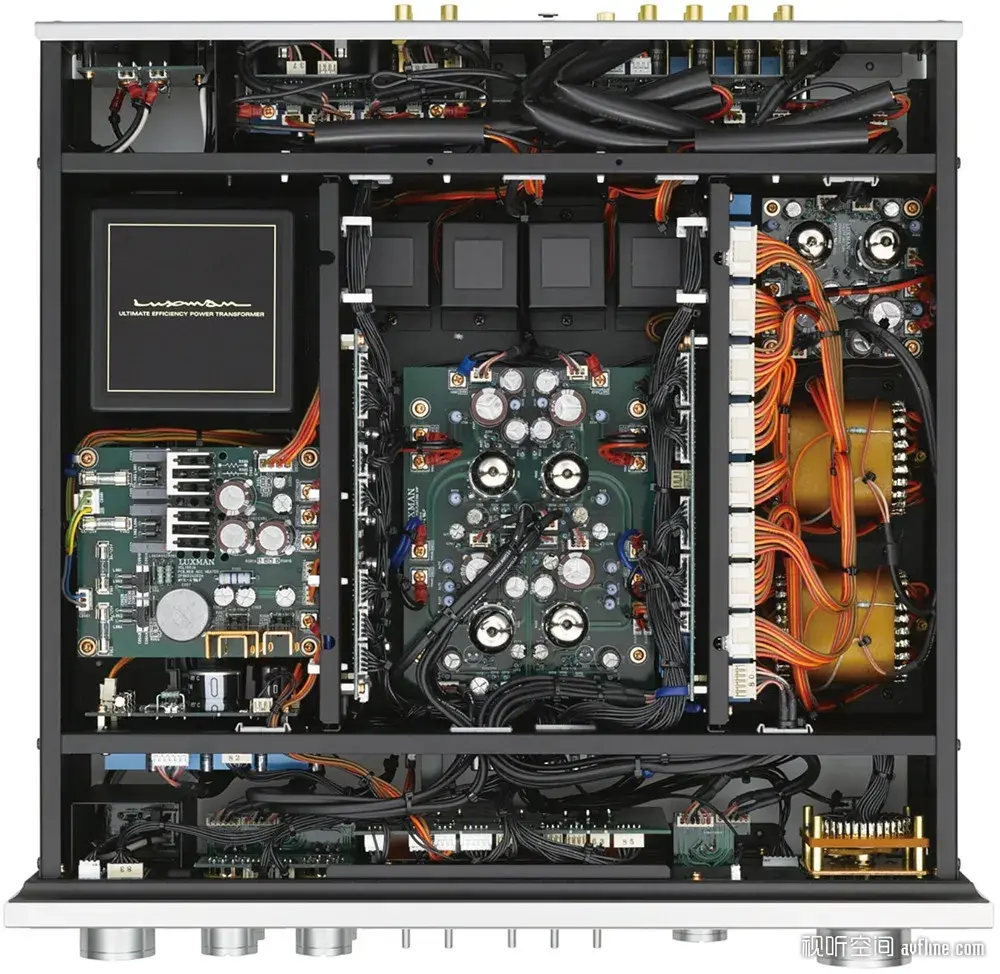

这是CL-1000的内部，排布非常整齐，右侧的两个变压器即是LECUTA电控变压器音量衰减器

CL-1000胆前级技术参数 ■ 输入灵敏度：XLR/RCA 180mV、MM唱头2.2mV、MC唱头0.26 mV ■ 输入阻抗：RCA 90kΩ，XLR 70kΩ，MM唱头100kΩ、50kΩ、33kΩ，MC唱头1kΩ、40Ω、10Ω ■ 输出阻抗：1 kΩ/1 kHz ■ 频率响应：20 Hz - 20 kHz（±0.3dB） ■ 总谐波失真：0.016 %（XLR/RCA）、0.3 %（MM唱头）、0.5 %（MC唱头） ■ 信噪比：120 dB（XLR/RCA）、108 dB（MM唱头）、92 dB（MC唱头高、中输出）、83 dB（MC唱头低输出） ■ 音调控制：低音150 Hz、300 Hz、600 Hz，高音1.5 kHz、3 kHz、6 kHz，最大调整范围±8 dB ■ 低切：30 Hz（-6 dB / oct.） ■ 消耗功率：52 W ■ 尺寸：460 x 166 x 454 mm ■ 重量：24.4kg

●LECUTA电控变压器音量衰减器LECUTA是什么？它的全称是Luxman Electric Controlled Ultimate Transformer Attenuator，是Luxman全新开发的电控变压器音量衰减器。LECUTA是触点开关、继电器和变压器相结合的音量控制电路。这款变压器的磁芯采用了日立金属株式会社的专利FINEMET纳米结晶材料，它的特性是磁力密度及导磁率都高，电磁噪音低，极为适合用于低电流的音量控制变压器。变压器共提供了34组抽头，配合34个高品质继电器，前面板上的34触点开关并没有音乐信号流过，它只是作为控制继电器的电子电路的音量位置检测控制器，由此实现理想的信号路径和 34 级精确音量控制。

●精选发烧元件在输出端以及XLR的输入端，均采用了超级坡莫合金磁芯的音频变压器，具有低矫顽力和高磁导率的超级坡莫合金磁芯，实现了优异的宽带特性和相位特性。与此同时还配备了 E88CC 的全量程NF型音调控制电路（可以旁路）。耦合电容采用原装油浸电容，具有高纯度、充满活力和轻松的声音。电路部分采用强大的高惯性电源电路配置，选用了优质低漏磁的电源变压器和具有优异瞬态的优质电容器，为整机提供稳定的能源和宽阔的动态。

●独特的高低音补偿调整功能日本的音响产品，很多都会带有高低音补偿调整（Tone Control）功能，相信这是跟日本的居住环境有关，毕竟不是所有的聆听空间都是完美的，而且不是所有的音源和唱片都是很理想的，因此可通过高低音补偿稍微调整，令到播放的效果更佳。CL-1000的高低音补偿调整分为高低频两组，阁下可以选择在低音频率150Hz/300Hz/600Hz（选择其一）进行调节，最大幅度是±8dB，同时亦可在高音频率1.5kHz/3kHz/6kHz调节。如果阁下不是执着一定要直入直出，其实这功能对声音重放有很大帮助的；如果阁下确实不喜欢这功能，可以直接选择Line Straight就是了。

MQ-300立体声胆后级技术参数 ■ 输出功率：8W + 8W（4Ω, 8Ω,16Ω） ■ 输入灵敏度：490mV ■ 输入阻抗：240kΩ ■ 频率响应：20Hz - 20kHz（±1.5dB） ■ 总谐波失真：1%（1kHz、8Ω/1W） ■ 信噪比：105dB ■ 消耗功率：190W ■ 尺寸：460 x 237 x 340 mm ■ 重量：29.0kg

> MQ-300立体声胆后级

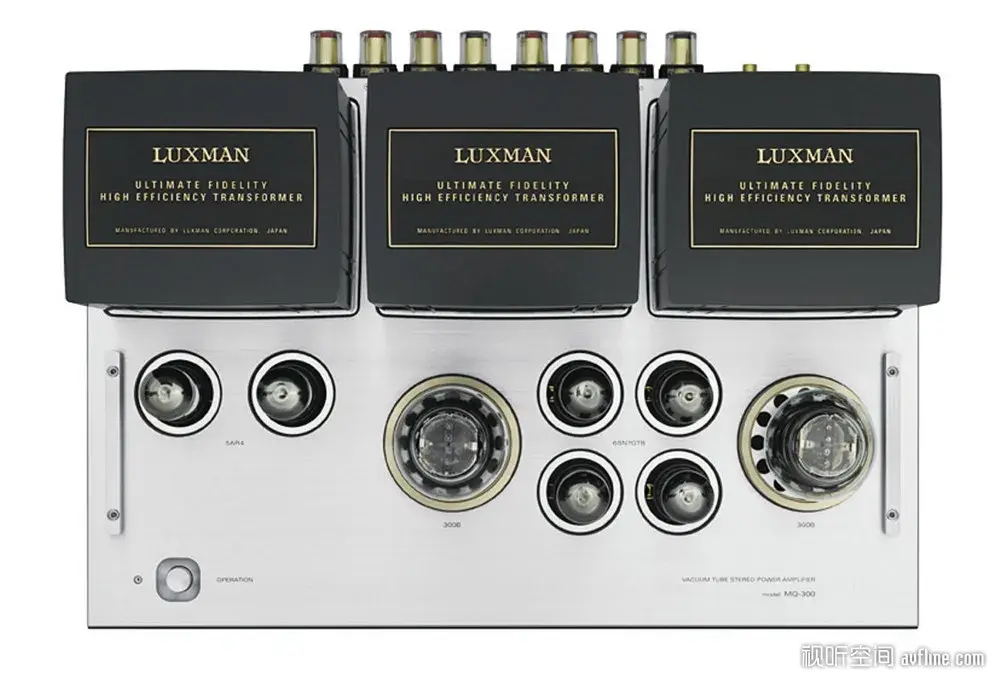

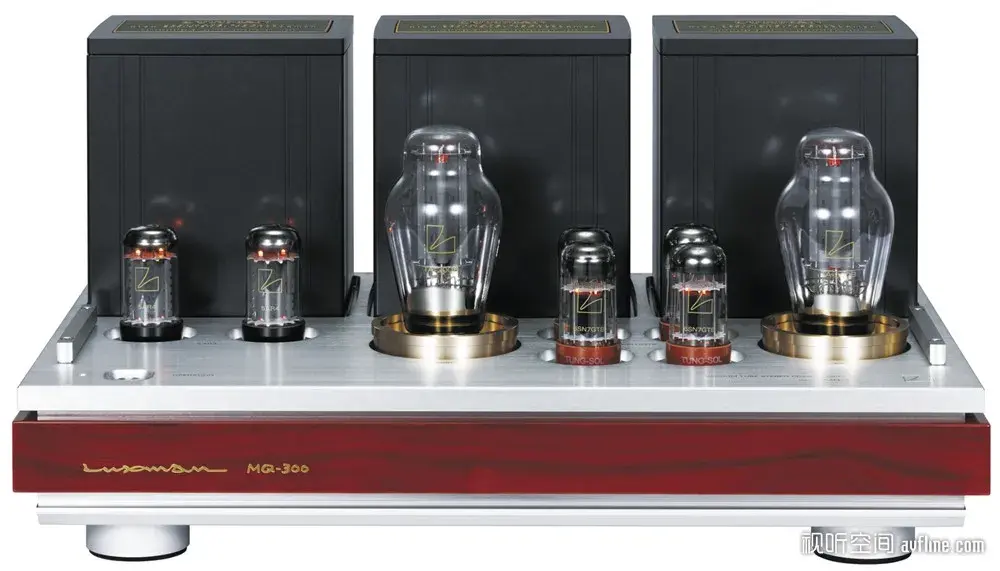

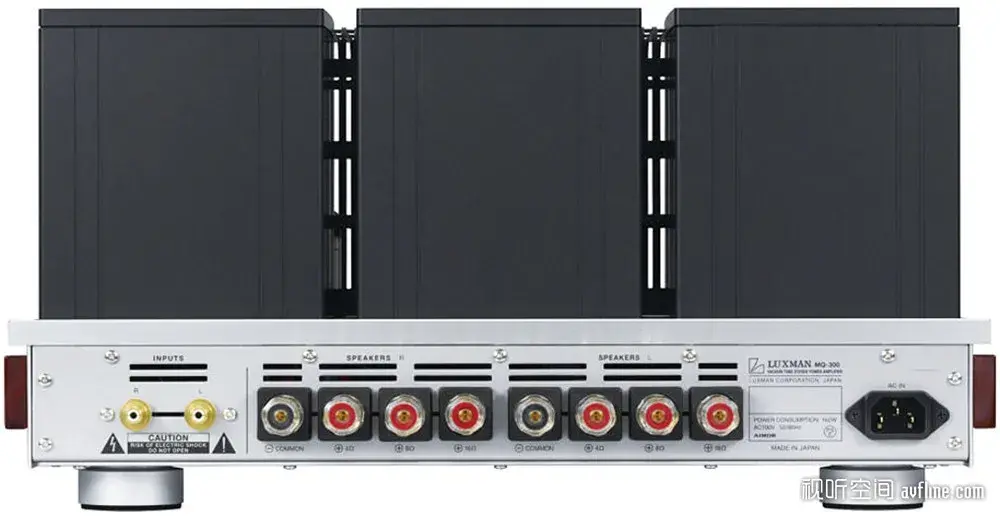

Luxman在1984年推出了一款单声道后级MB-300，选用了西电300B直热式电子管，提供8W功率输出。而MQ-300则是厂方在30多年后推出的立体声版本，这算不算复刻？我想应该算是。MQ-300背部设有1对RCA输入，音箱输出设有4、8、16Ω阻抗可供选择。电子管方面，采用了2只SOVTEK 5AR4整流管，4只Tung-Sol 6SN7GTB管作讯号放大及推动，2只TA-300B作强放管。

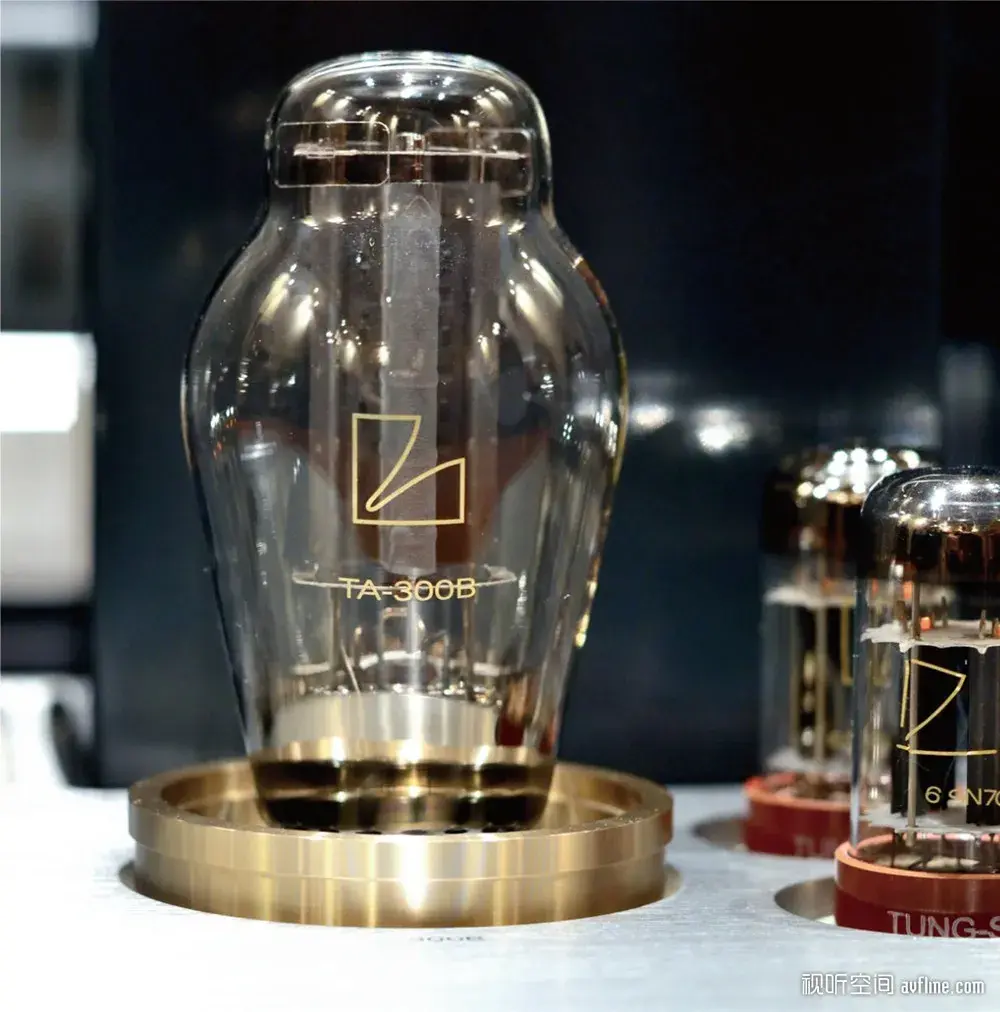

TA-300B是日本高槻电器工业株式会社（Takatsuki Electric）在2010年推出，是日本本土停产了35年后所制造的一款音响用电子管

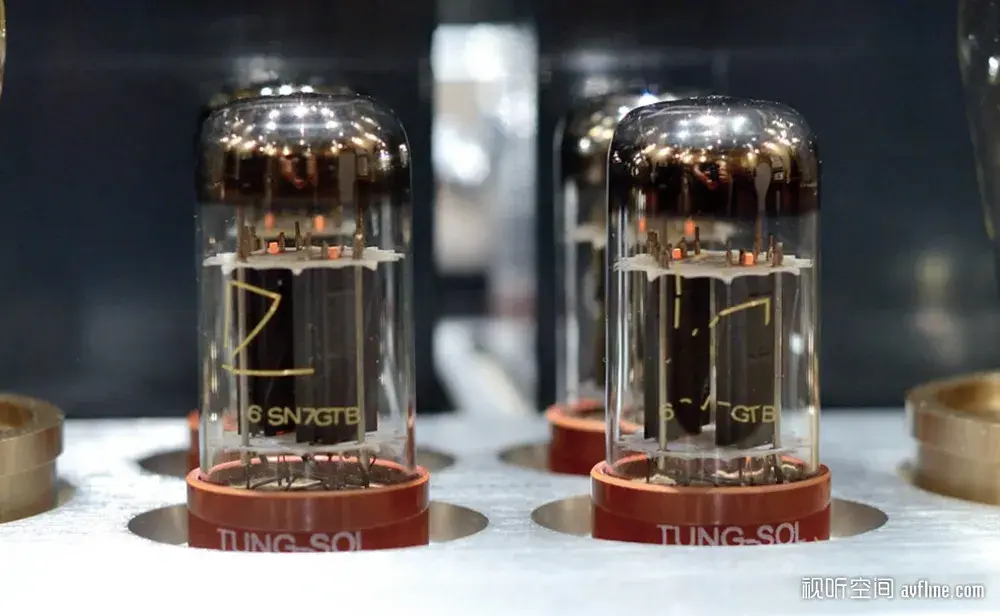

4只Tung-Sol 6SN7GTB管作讯号放大及推动

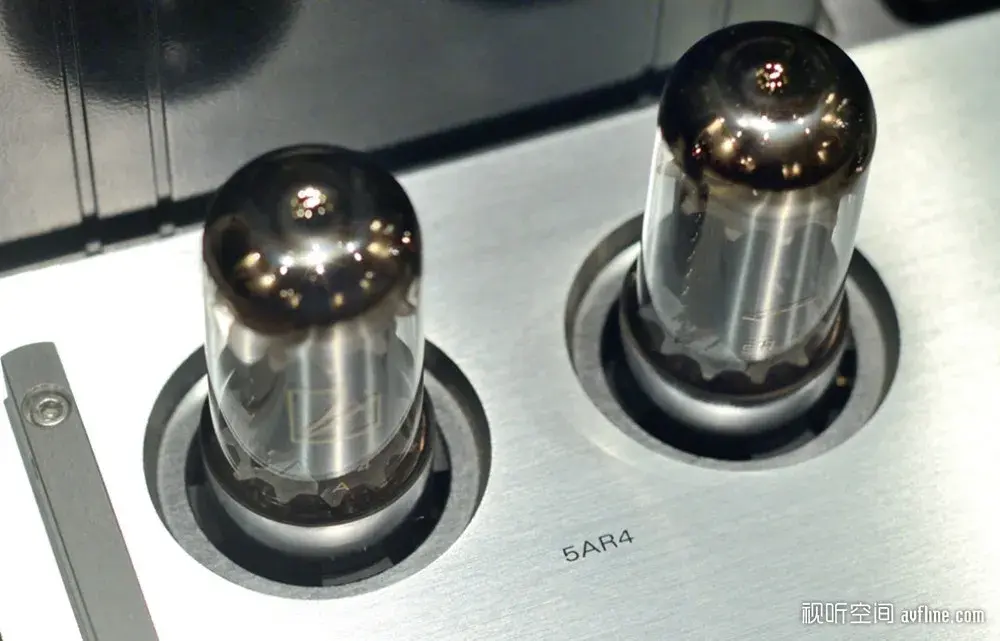

MQ-300用上了2只SOVTEK 5AR4整流管

TA-300B是日本高槻电器工业株式会社（Takatsuki Electric）在2010年推出的，是日本本土停产了35年后所制造的一款音响用电子管。选用最优质材料，用上最佳制作工艺，有严格质量控制，具备最高素质的新一代电子管。为了抑制产生电流哼声，MQ-300采用直流电供应TA-300B的灯丝，确保阴极工作状态时稳定，并以自调偏压无负反馈式放大，确保输出充沛，减少能量感损失。

> 不要小看这8W

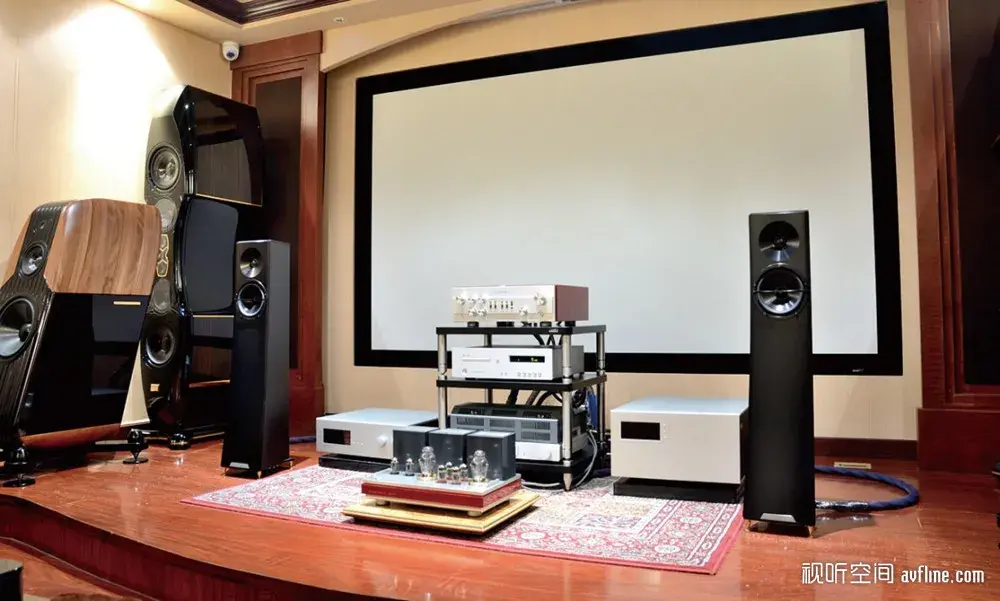

这次试听是在广州海印广场新地影音，搭配了Luxman同门的D-03X CD播放机，推动YG Acoustics的Carmel 2落地音箱。D-03X CD播放机支持播放MQA-CD，并且能够通过USB解码DSD文件，每声道一片TI的PCM1975解码芯片，是一款紧跟潮流的CD机。YG Carmel 2是2路2单元设计，ForgeCore高音再加上BilletCore中低音，87dB的灵敏度以及4Ω的阻抗，对于只有8W x 2的MQ-300来说，会不会是难为它了？

首先试听一张爵士专辑给CL-1000胆前级和MQ-300后级做个热身。播放ENJA唱片公司的Abdullah Ibrahim《African Suite》，这套系统的音色带点有甜美的温润，低频干净，有下潜的深度和大口径的宽松感，表现出来的爵士鼓是如此的迅速而有劲道！而且音乐的舞台感非常好，定位颇为精准，各种乐器都是有条不絮，声音的层次感相当好。且慢！就是这种感觉了，刹那间敲响的铜钹，发出非常干脆而明亮的音色，鲜活感和空气感都是上乘的表现。是的，CL-1000胆前级和MQ-300立体声胆后级在写实的能力上，就是这么真切，即便是老录音，我们也可以感受到录音现场的细节。

重放马友友的《生命之歌（Songs From the Arc of Life）》当中的《妈妈教我的歌（Songs My Mother Taught Me, Op. 55/4）》，钢琴前奏在这套系统上面呈现出了精致的音像，钢琴的音符颗粒饱满、凝聚而富有光泽，随后马友友的大提琴拉奏如歌一般的旋律，可以轻易聆听到丰富而自然的中高频细节，而马友友运弓的转折，中间还有滑音的变化，这些细节部分要都靠敏锐的音响系统才能得以重现

换上摇滚经典的Dire Straight，听《Money For Nothing》，音乐从虚无缥缈中慢慢浮现，电子合成器的奇特声响在歌声之后跳跃着，之后是越来越强的鼓声，迎来电吉他的主题，吉他手Mark Knofler是吉他音色的大玩家，厚实又强烈的电吉他，在这套系统上面听来相当出色。原本以为胆前级再加上只有8W的300B胆后级，只有相当细腻的声音表现，没想到重放摇滚也是相当的过瘾！可见Luxman MQ-300立体声后级对YG Carmel 2落地音箱的驱动力也是相当到位的。

> 经典重现，风云再起

相信在很多普通发烧友眼中，Luxman最高级别的产品无疑是那些甲类晶体管机，但这次试听后笔者可以负责任地说：玩Luxman但不玩胆机的话，是无法感悟Luxman公司的心血结晶的。有着接近百年历史的Luxman，始终坚持着他们的信念，通过这次的试听，我们仍然可以从它们身上找到属于它们的立命之本——那就是如何释放音符里的情感。这并不是指它们“复刻”产品就是守旧不前，顽固地站在三、四十前的技术和声音审美，相反的是站在今日的声音审美角度，依靠不断的技术革新，缔造出全新的旗舰产品。
