电子尺，位移传感器工作原理

电子尺的功能和原理

功能和原理：

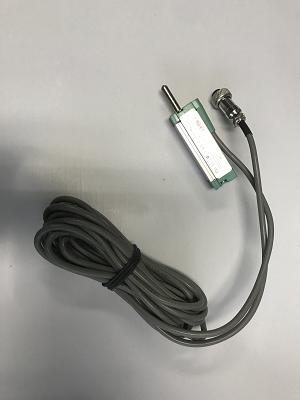

运动传感器的功能是把一个机械位移转换成电气信号，并且该信号能够与机械运动成正比。电刷装配连接到机械激励器，继而使塑料阻轨产生一个电压分配器。电位计的阻轨 (1,3 )连接到稳定的输入直流电压(允许小电流)。当在电刷和修正阻轨之间测量时，信号电压是电压分配器的主要部分，并且与阻轨上的电刷位置成正比。电位计作为一个电压分配器，可以不必着重于阻轨上的总电阻的准确度，因为温度波动只对电阻产生作用，不会影响到测量结果。

导电塑料电位计(电压分配器，电子尺)在五十年代后期面世，并被广泛应用于汽车、注塑机、木料加工机和现代不同的行业。传感器价格相对便宜，低温度变化，低扭矩操作和高速应用是导电塑料技术的独有特征

传感器包含以下重要组成部分：

1、阻轨

2、电刷

3、激励单元

4、对位轴承

5、外壳

电子尺的应用

这种传感器普遍应用在不同的领域：汽车，医疗设备，机器人技术，木料加工机，制模机

如何选择一个电子尺

重要的参数包括：

1、要求的准确度、线性度

2、期望量程范围

3、可重复性/分辨率

4、要求扭矩(低)

5、环境、振动、粉尘温度、湿度

6、电气行程

7、要求速度以及期望价格和寿命

电子尺的不足

响应时间比较长，甚至不如光栅或接近开关，往往严重影响其在相关行业中的应用，这是电子尺亟待改善的

拉线电阻尺的特点及应用类型

拉线电阻尺的特点及应用类型

拉线电阻尺 的概念是什么，又有什么样的特点呢，今天精量电子科技小编就为大家分享一下这个问题。

拉线电阻尺 就是采用光栅叠栅条纹原理测量位移的传感器。光栅是在一块长条形的光学玻璃上密集等间距平行的刻线，刻线密度为 10～100线/毫米。由光栅形成的叠栅条纹具有光学放大作用和误差平均效应，因而能提高测量精度。传感器由标尺光栅、指示光栅、光路系统和测量系统四部分组成。标尺光栅相对于指示光栅移动时，便形成大致按正弦规律分布的明暗相间的叠栅条纹。这些条纹以光栅的相对运动速度移动，并直接照射到光电元件上，在它们的输出端得到一串电脉冲，通过放大、整形、辨向和计数系统产生数字信号输出，直接显示被测的位移量。

拉线电阻尺的特点及应用类型

拉线电阻尺 特点分为两个部分一个是优点就是检测范围大，检测精度高，响应速度快。还有一个就是缺点是接触式的量，测量速度一般为1.5m/s以内，只能用于静态测量。光栅式位移传感器的光路形式有两种：一种是透射式光栅，它的栅线刻在透明材料上；另一种是反射式光栅，它的栅线刻在具有强反射的金属（不锈钢）或玻璃镀金属膜（铝膜）上。这种传感器的优点是量程大和精度高。

光栅式位移传感器的应用类型：应用在程控、数控机床和三坐标测量机构中，可测量静、动态的直线位移和整圆角位移。在机械振动测量、变形测量等领域也有应用。

综上所述就是拉线电阻尺 的特点及应用类型，因为是特殊式的传感器，应用不是很广泛，如果还有什么问题不明白就请咨询小编，好了，今天就为大家分享到这里，明天继续更新新的问题，请大家及时关注。

原创文章出自精量电子科技www.wycgq.cc
