供电式适配器，低温持续供电，宜家 5W充电器评测

前言

想必不少小伙伴一定去过宜家体验各式各样的潮玩好物、居家物品或是充电器产品；今天，带来的这款支持专为氛围灯、灯带、台灯等小功率桌面电器供电的充电器，虽输出功率仅只有5W，但宜家的充电器性能如何呢？在持续供电时的稳定性还需要实测验证一下。

开箱介绍

按照惯例，先看包装。

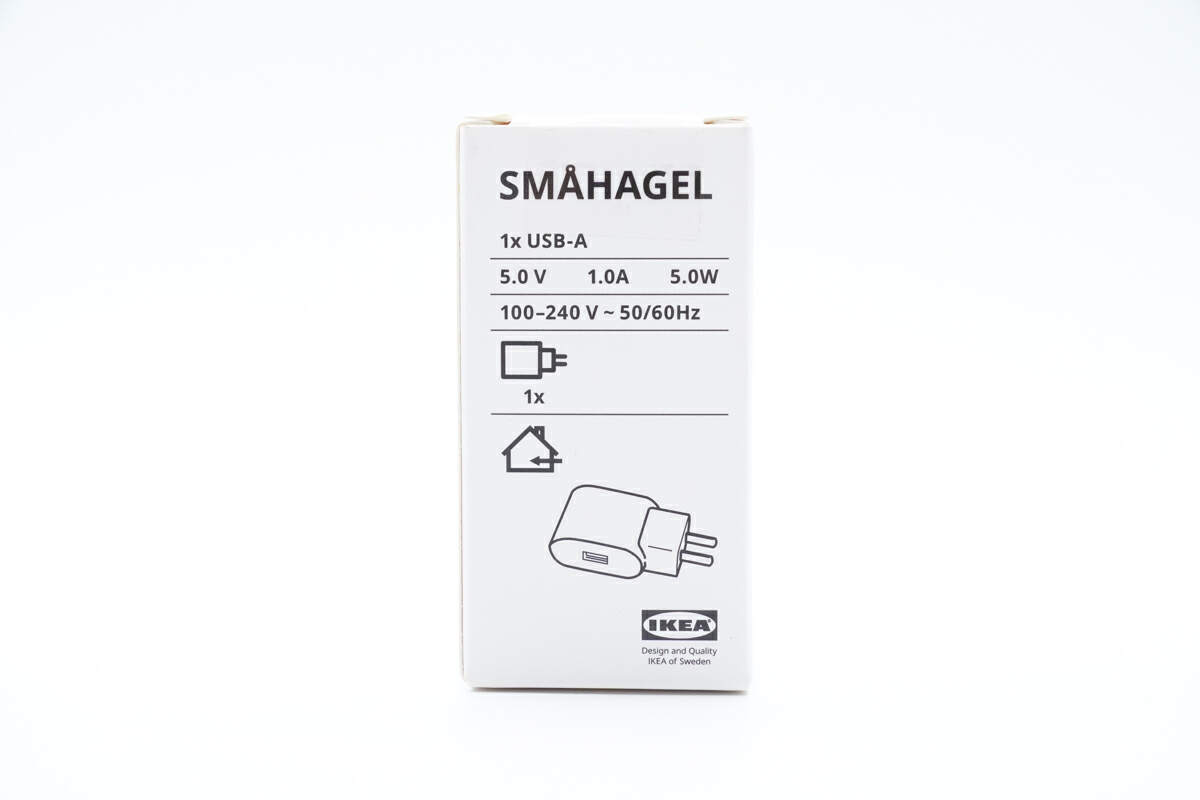

包装盒采用纯白色背景，正面左上角印有充电器的端口配置、输出功率及配件信息，中间为充电器的外观轮廓图示，右下角为宜家品牌字样。

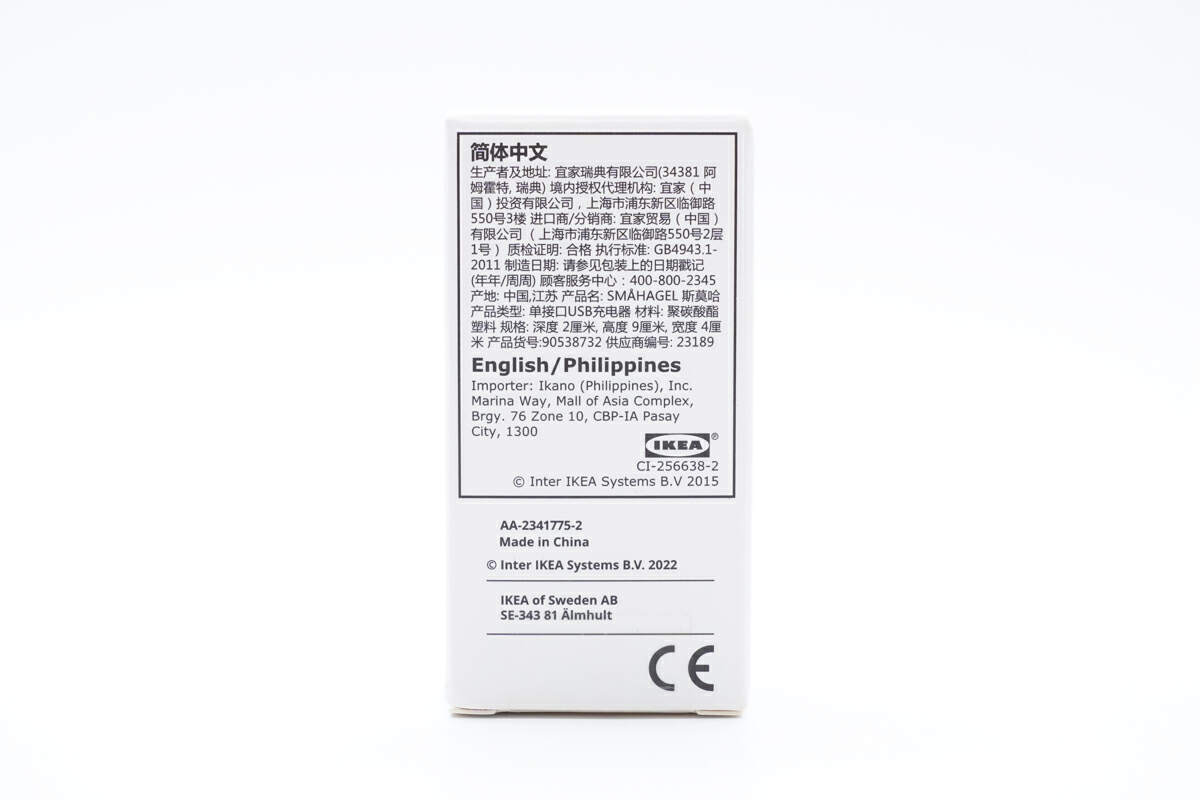

背面印有多语言充电器的基本信息以及产品条形码。

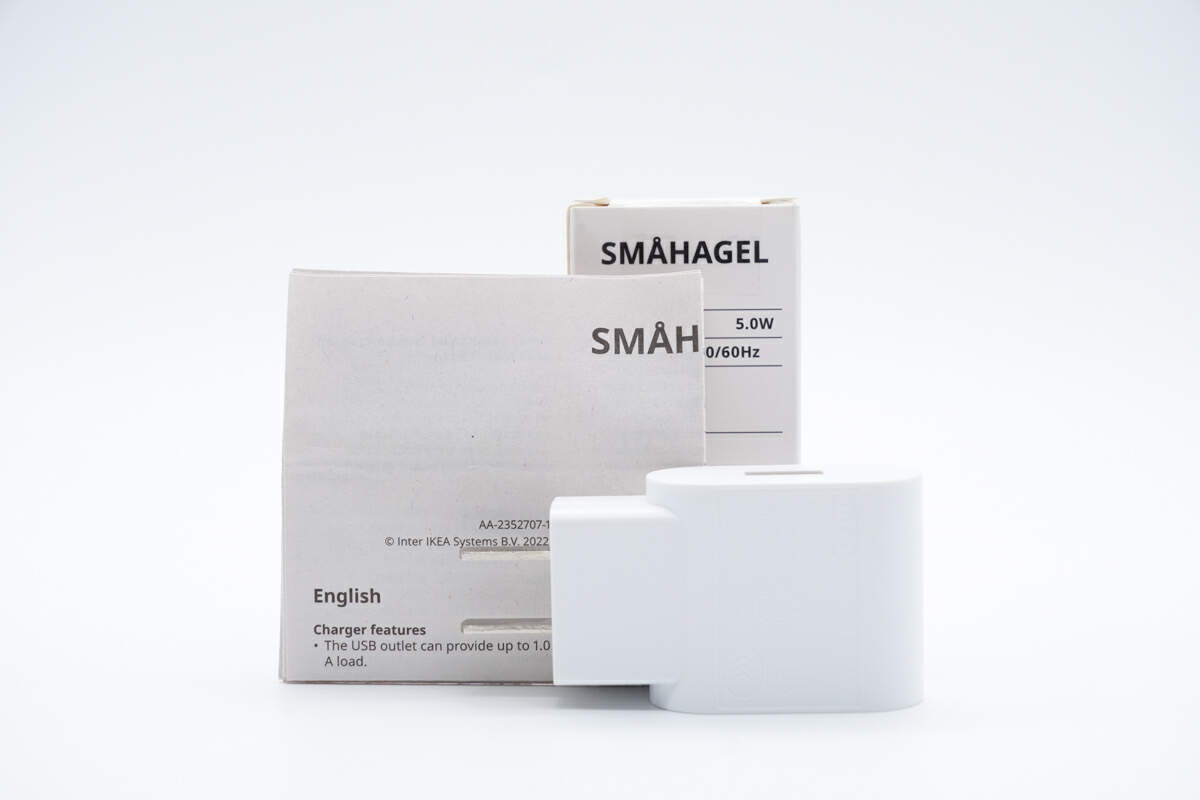

取出包装盒里配件，除本体外，另有一份多语言说明书。

宜家 5W 充电器采用PC防火阻燃材质外壳制作，为细纹磨砂表面处理，依旧纯白简约。

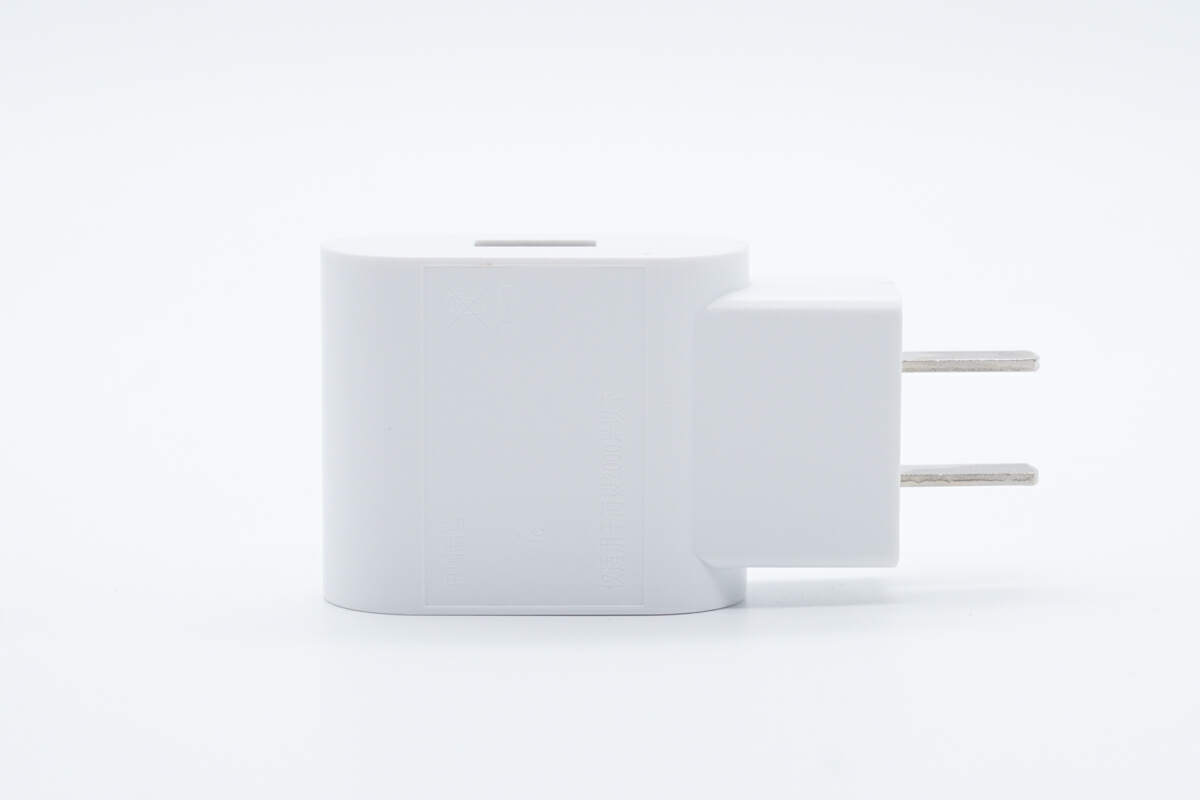

充电器采用固定式插脚设计，依旧是类似于英规设计风格，插脚端突出设计。

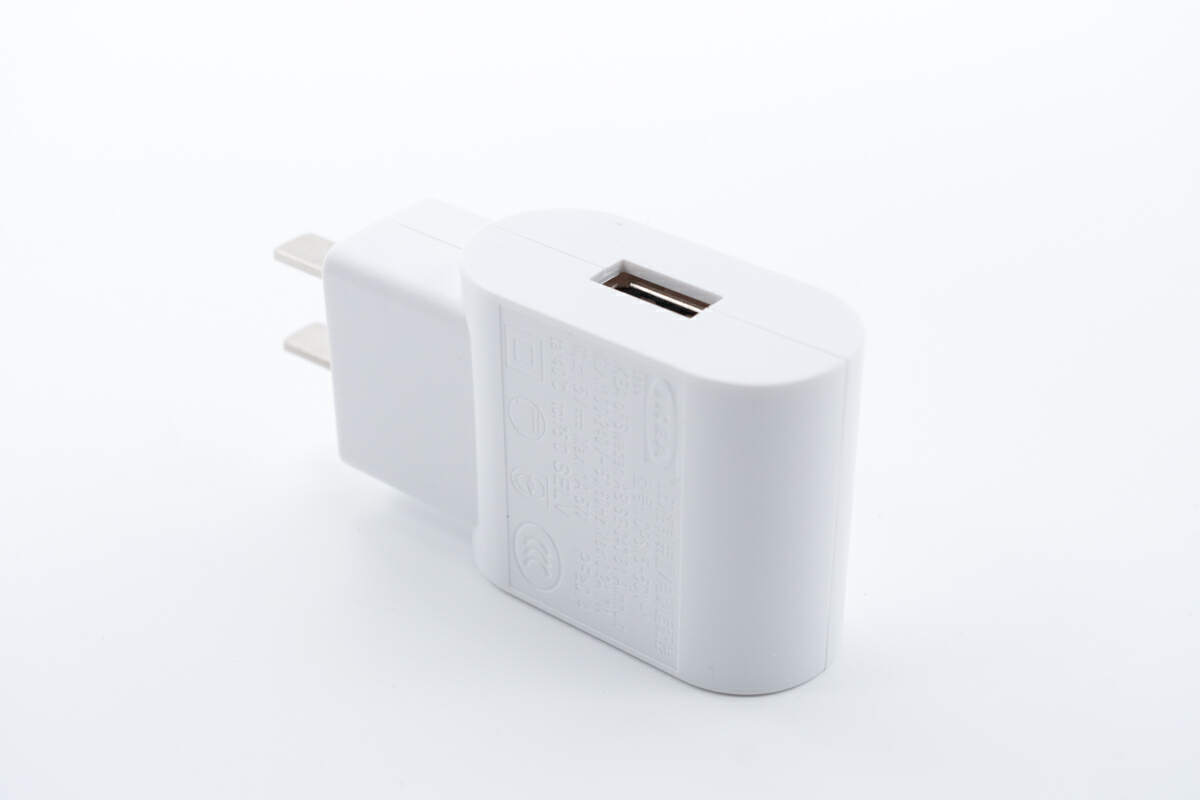

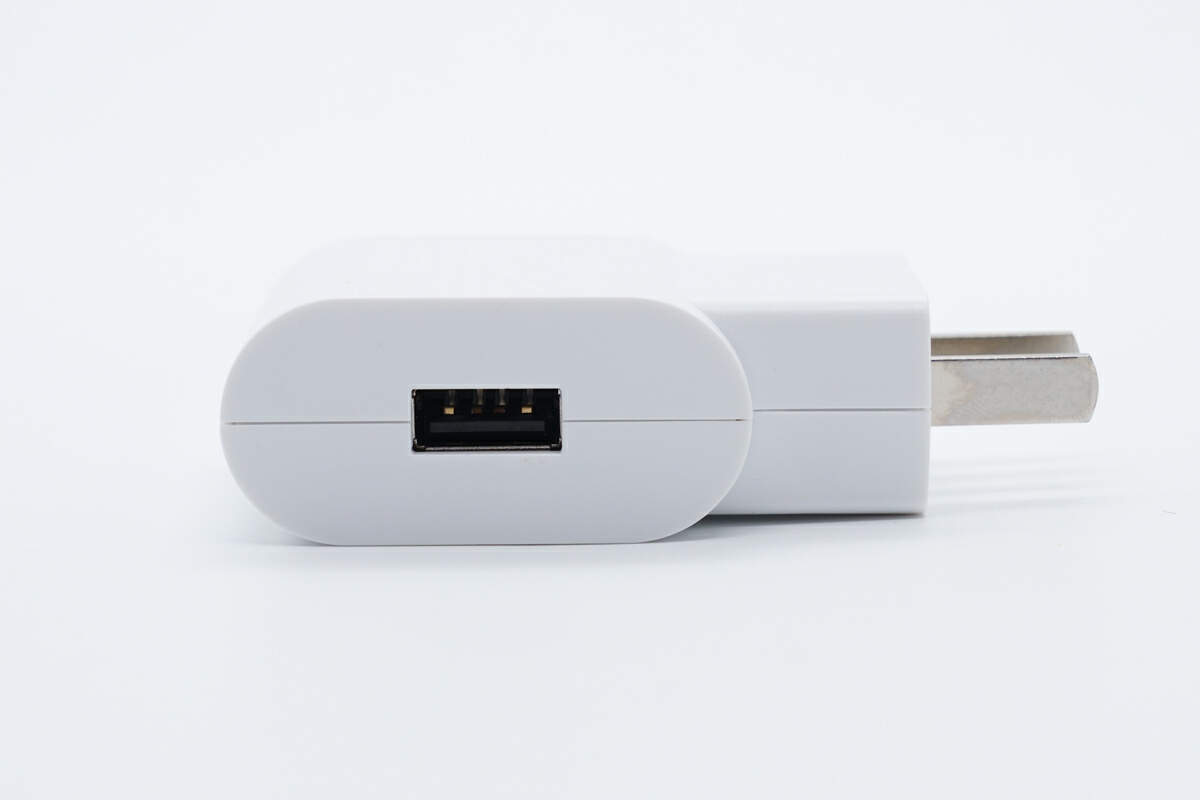

输出面板配置 USB-A 端口， USB-A母口胶芯为黑色，且两侧并无加宽 PIN 脚。

充电器底部印有适配器规格参数。

型号：ICPSW5-5CN-1；

输入：100-240V~ 50/60Hz Max 0.2A 7W；

输出：5V1A 5W；

同时印有 CCC 认证、IKEA（宜家品牌）等标识。

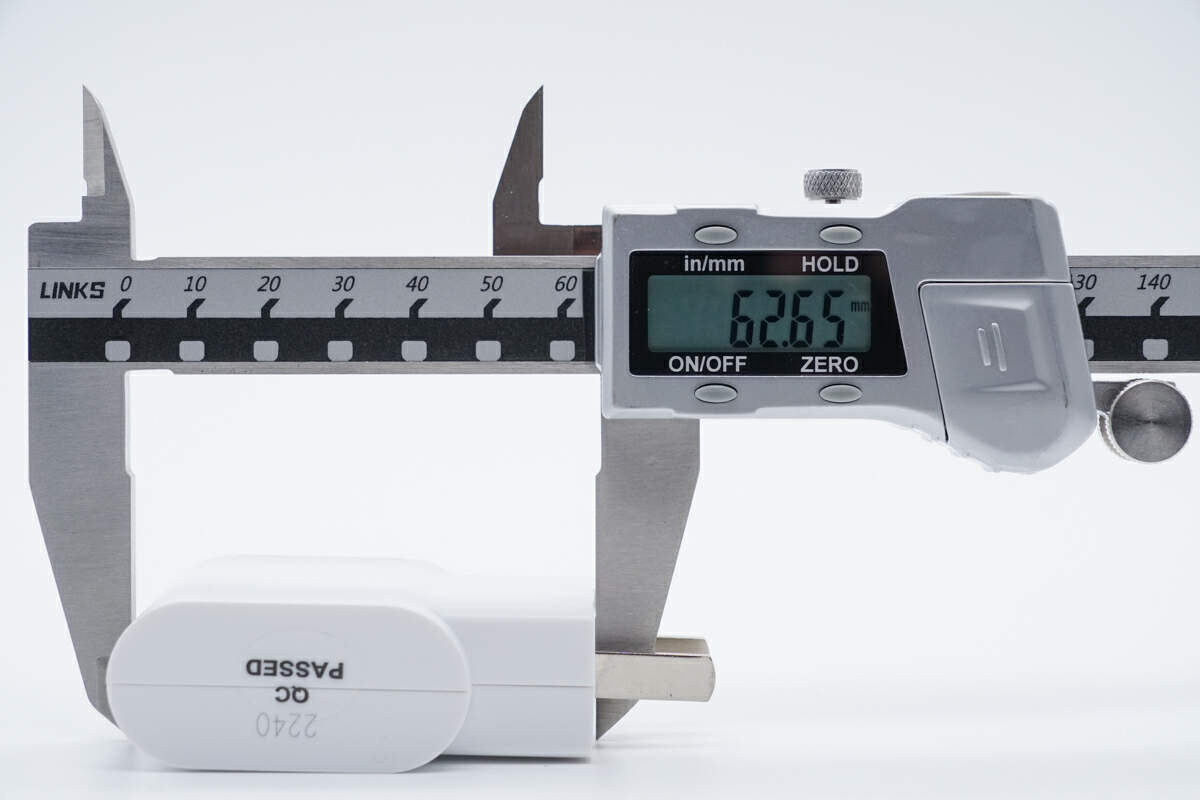

宜家 5W 充电器长度约为62.65mm。

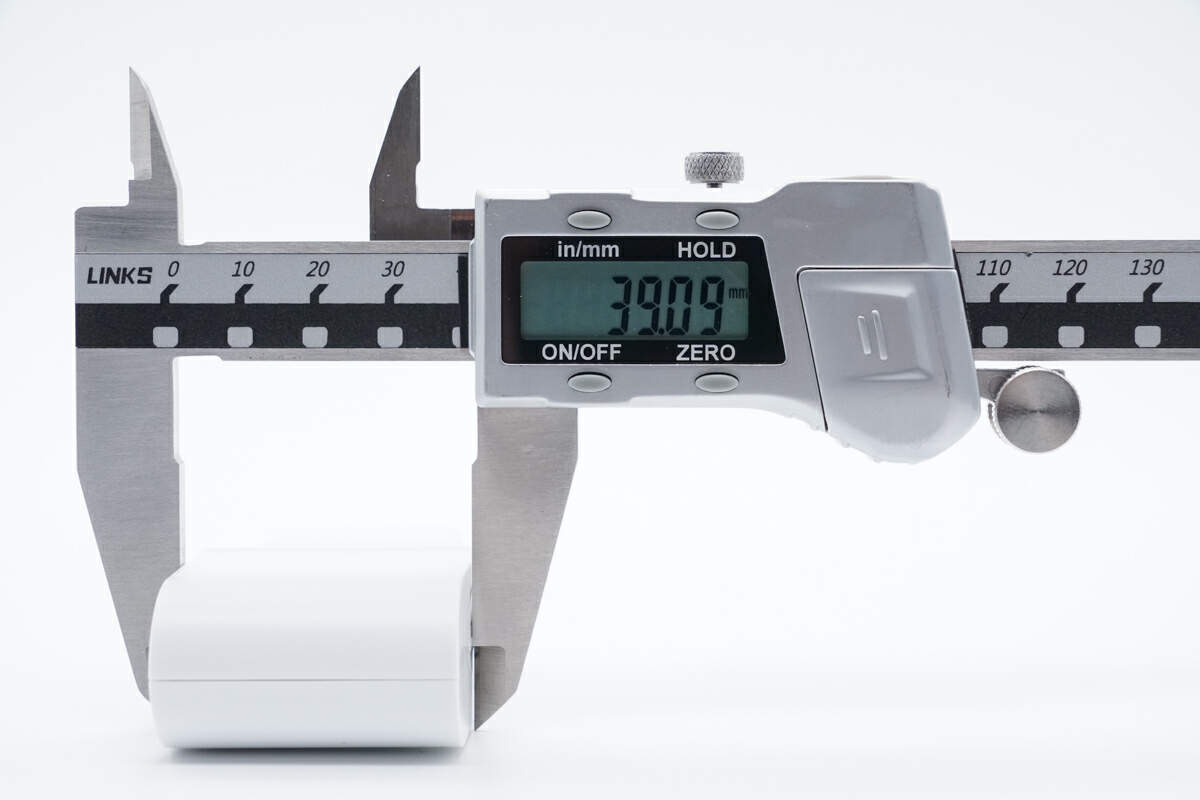

宜家 5W 充电器高度约为39.09mm。

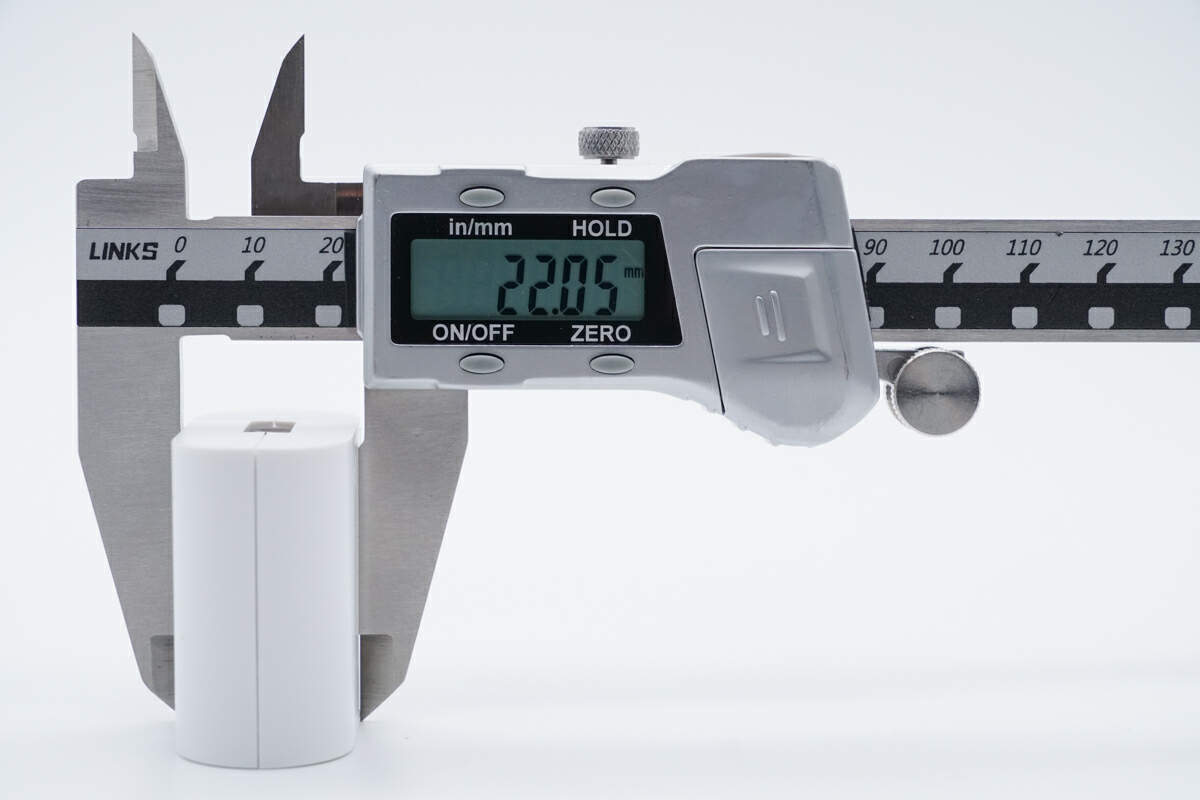

宜家 5W 充电器宽（厚）度约为22.05mm。

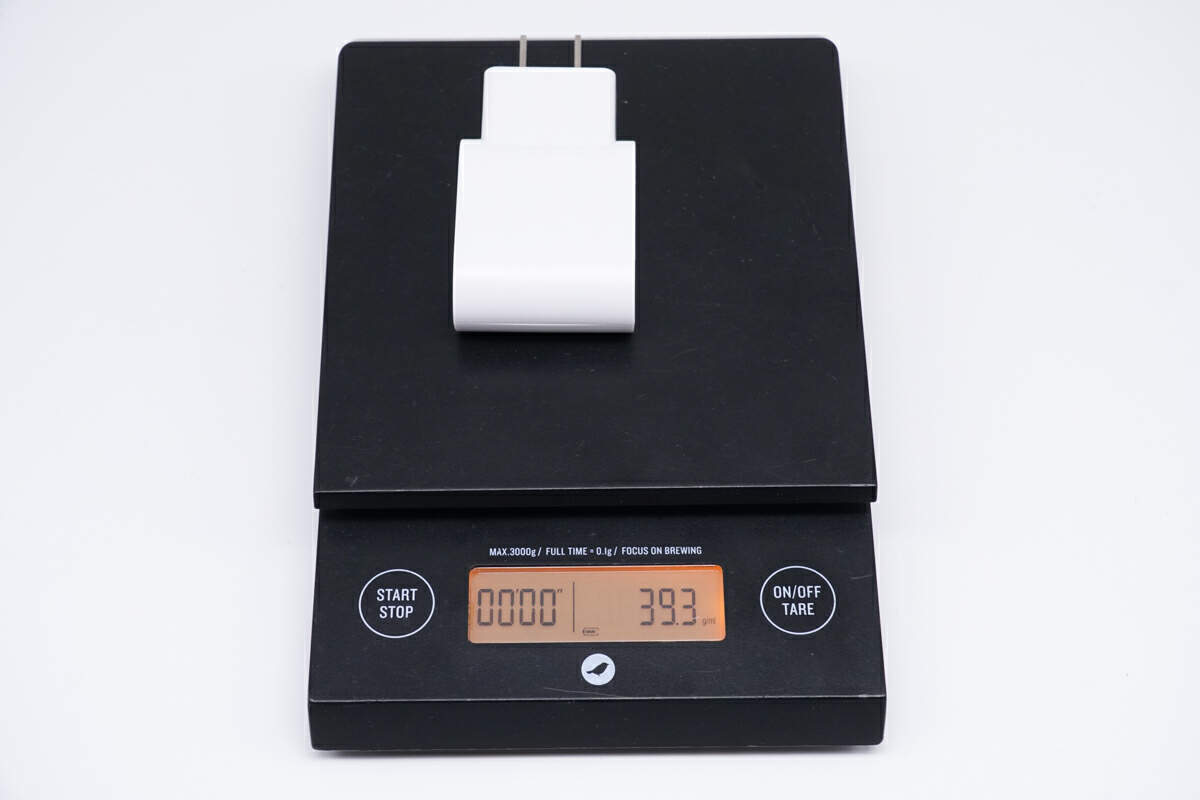

宜家 5W 充电器重量约为39.3g。

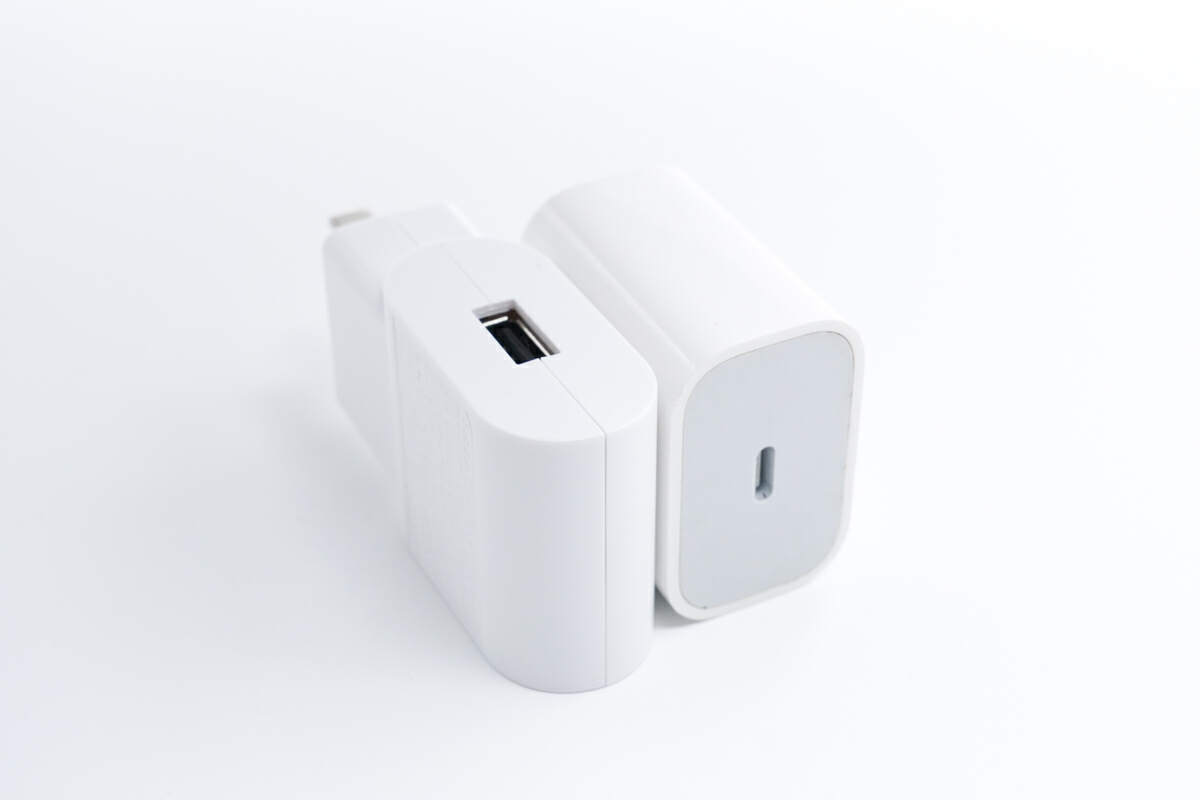

与苹果 20W 充电器相比，体型略大。

协议测试

协议测试模块主要测试充电器完整的快充协议，用户可以根据具体的协议来匹配输出设备，从而获得更好的快充体验。

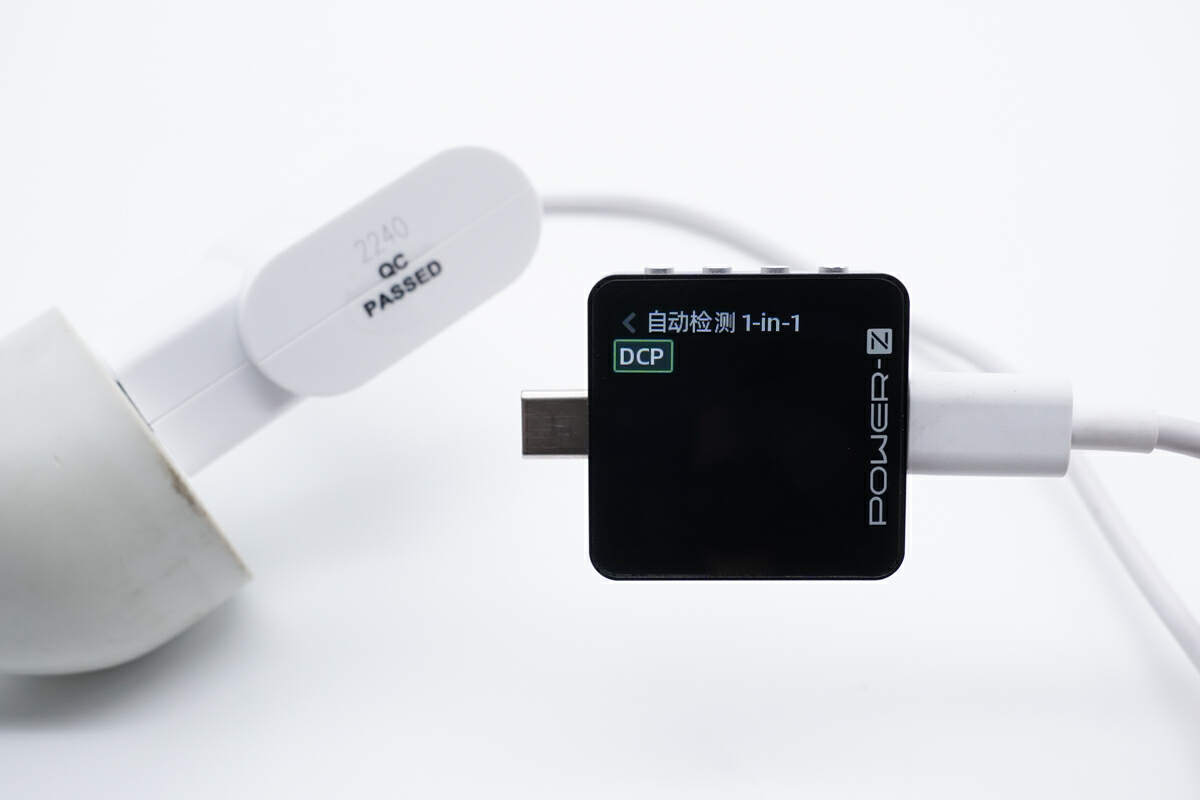

通过 POWER-Z KM003C 测试仪读取 USB-A端口协议，实测仅支持 DCP 充电协议。

充电测试

接下来从兼容性测试、充电全程测试、待机功耗测试等方面带大家全方位了解这款充电器，看一看这款充电器的具体使用体验。

充电兼容性测试

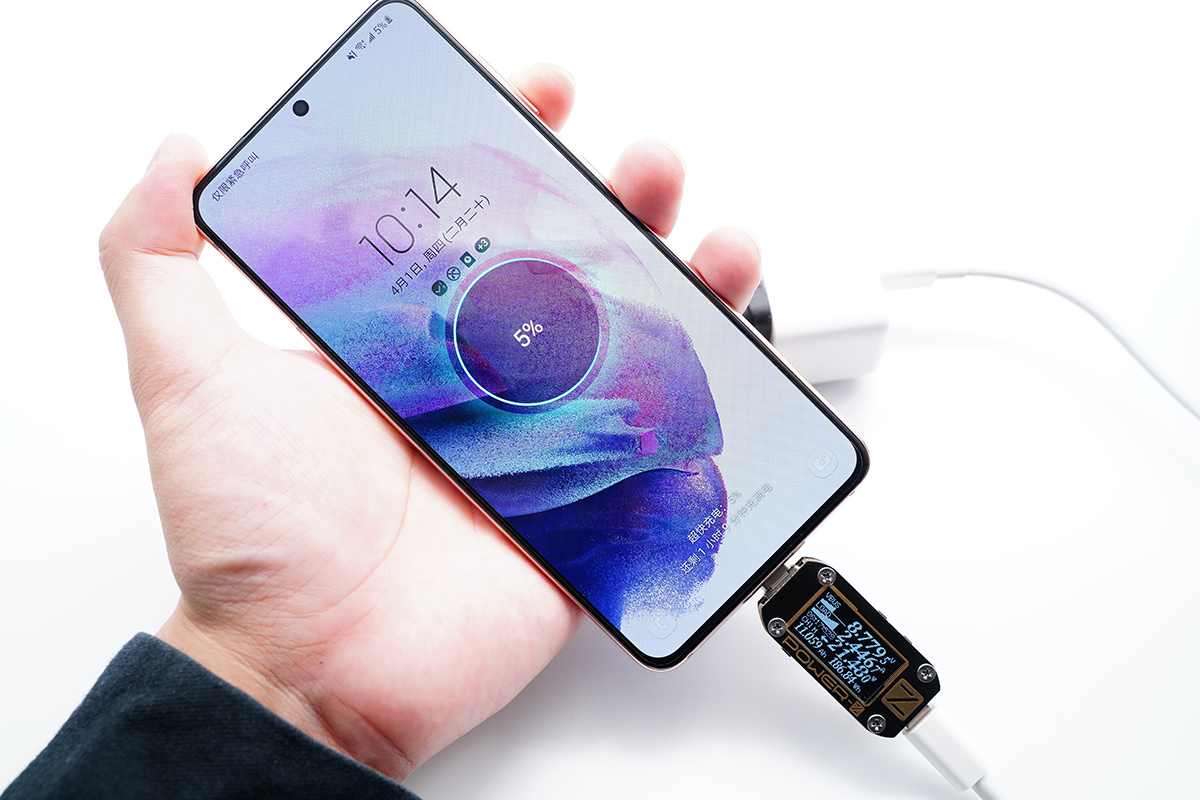

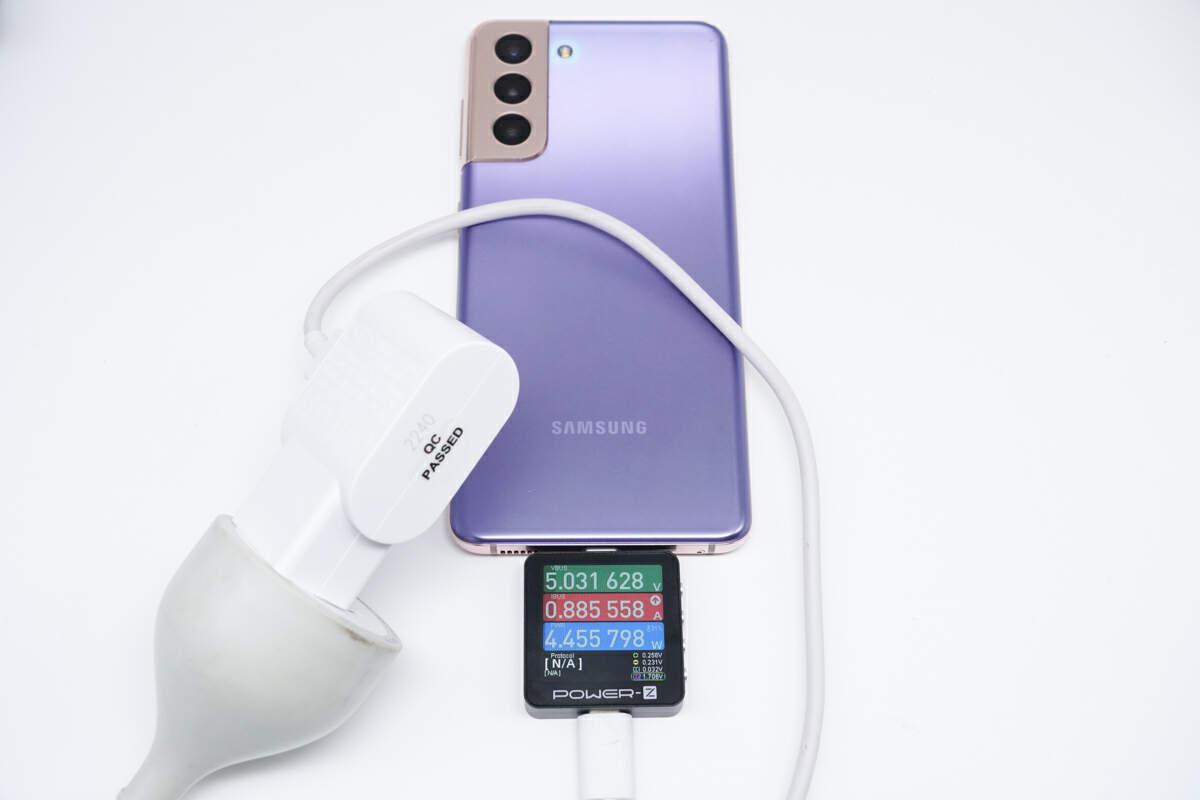

将三星S21连接宜家5W充电器使用 POWER-Z KM003C测试仪读取功率为 5.03V 0.88A 4.45W 。

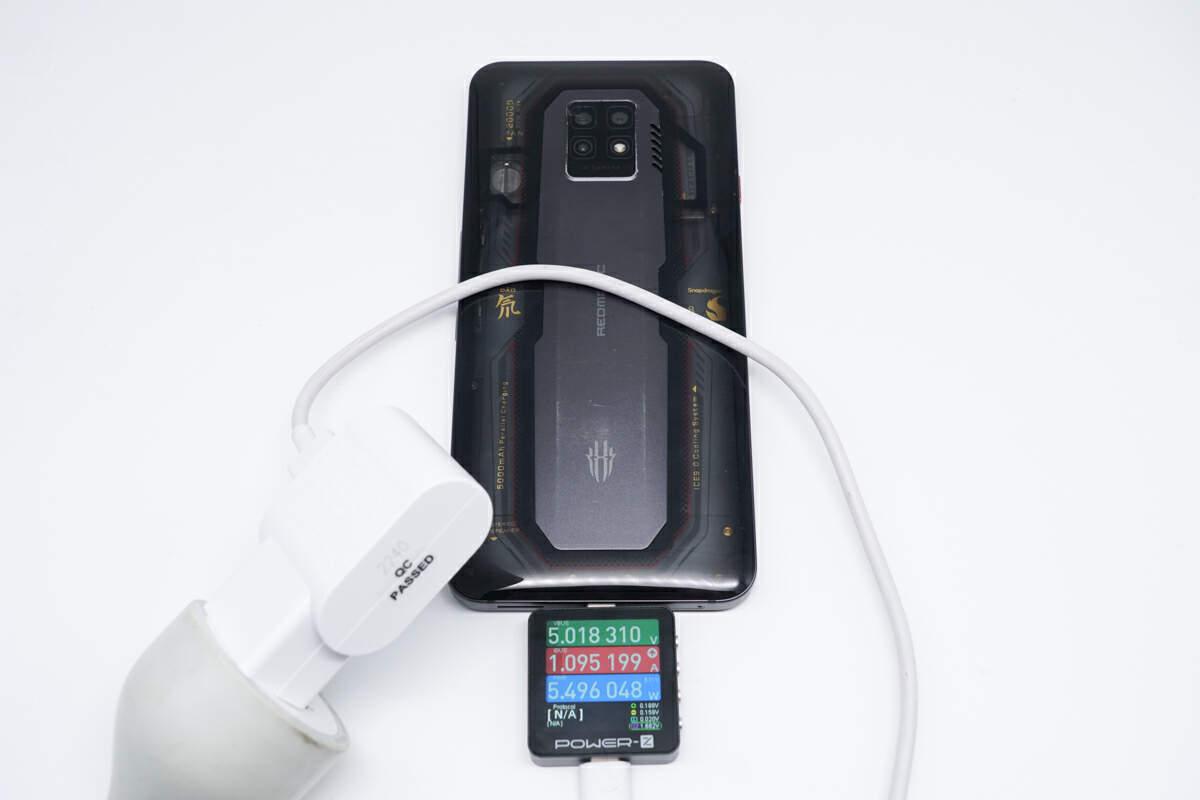

将红魔7 Pro连接宜家5W充电器使用 POWER-Z KM003C测试仪读取功率为 5.02V 1.09A 5.49W。

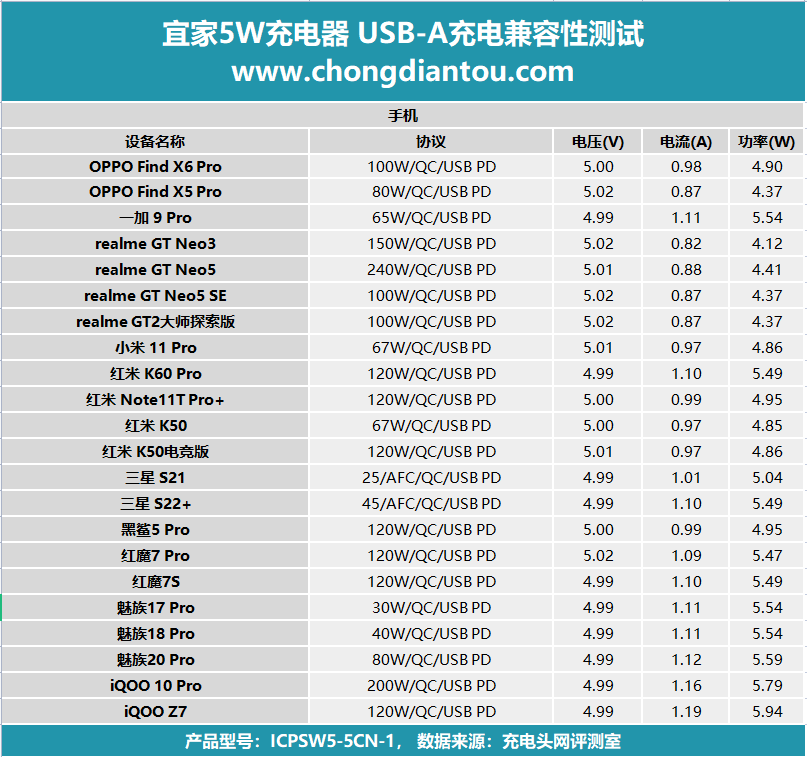

将所测产品数据汇总至表格，所有机型都能握手5V电压。

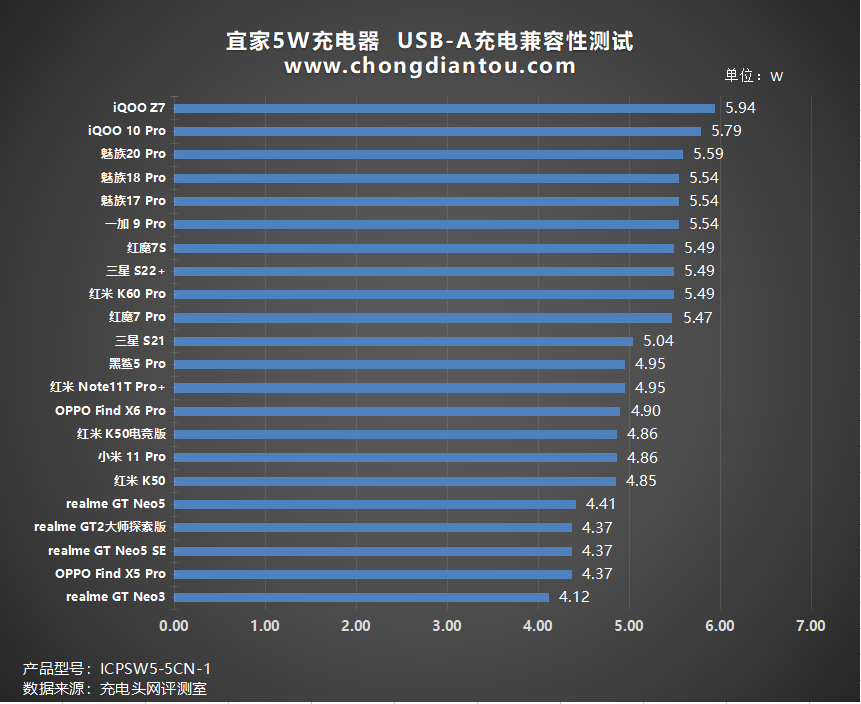

绘制出柱状图，本次所测试测机型中表现最好的是IQOO系列充电功率接近6W，对OPPO系兼容性较差功率在4W左右，其他机型均在5W区间。

空载功耗测试

充电器在插座上插着不使用的情况下是否会浪费电，具体会损耗多少电能，这是许多读者心中的疑问，待机功耗环节就是为了解答这个问题。将充电器插在贝奇功率计的插座上，并读取功率计上的数据，测试结果如下。

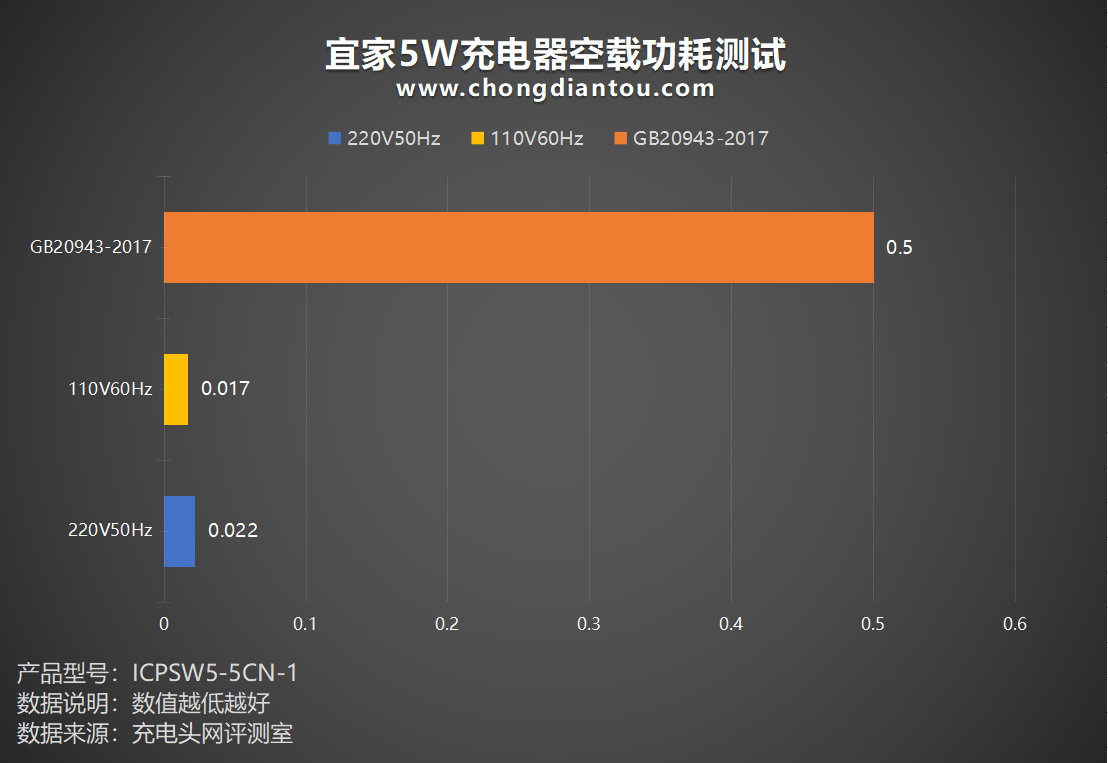

经过功率计测试，充电器在220V 50Hz 电压下的空载功耗为0.022W，换算下来一年损耗的电能约为0.193KW·h，若市电价为0.1元/KW·h，则充电器一年的电费约为0.12元左右。

再来看看在110V 60Hz 电压下的空载功耗，使用功率计读取的功耗为0.017W，换算下来一年损耗的电能约0.149KW·h，若市电价为0.6元/KW·h，则充电器一年的电费约为0.09元左右。

小结

经过上面的空载功耗测试，宜家 5W 充电器在 220V 50Hz 电压环境下插在插座上不使用，一年下来消耗的电费约为0.12元左右；而在110V 60Hz 的电压环境插在插座上不使用，一年下来消耗的电费约在0.09元左右。

温度测试

充电器是一种转换设备，充电过程中会有损耗，以热量的形式散发出来，所以充电器会发热。本次测试将使用宜家5W为测温枪充电一小时，测试发热的情况。

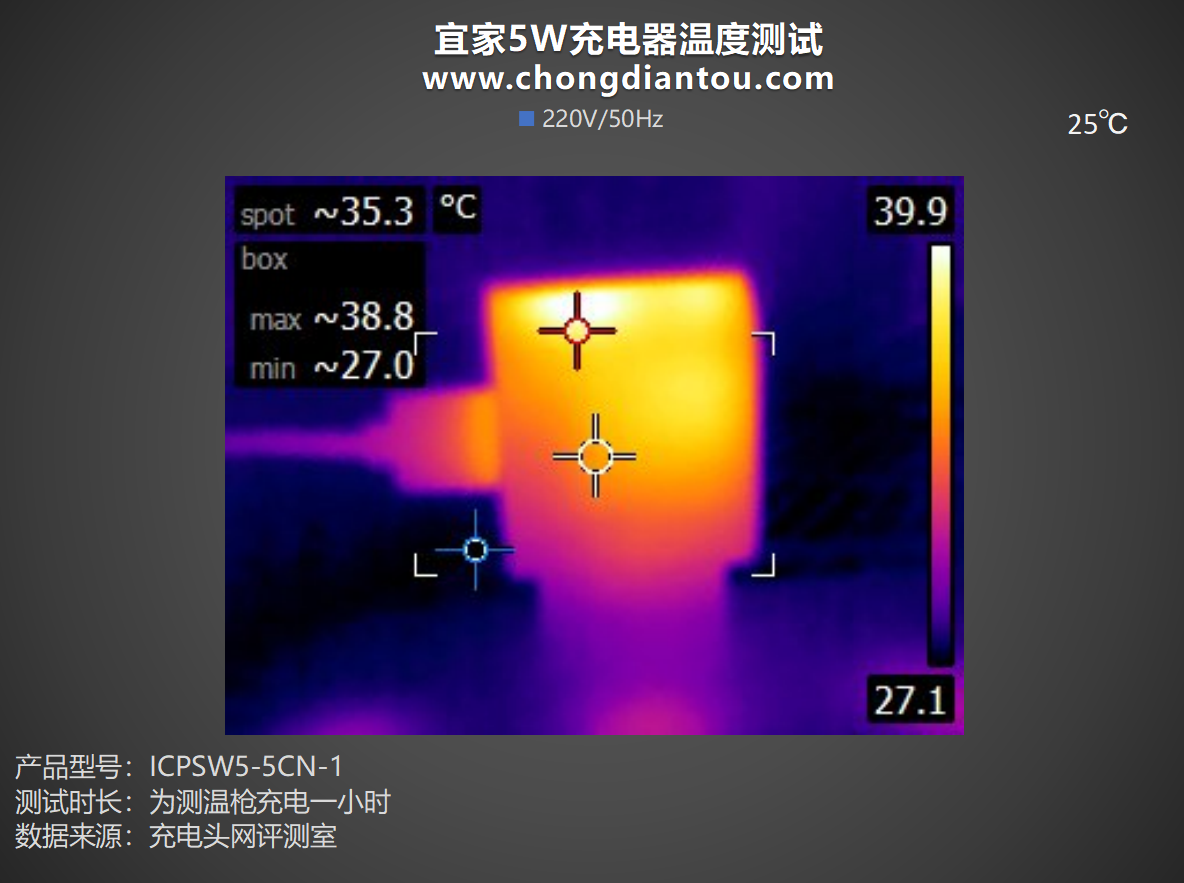

一小时后，使用热成像仪拍摄充电器表面最高温度为38.8℃。

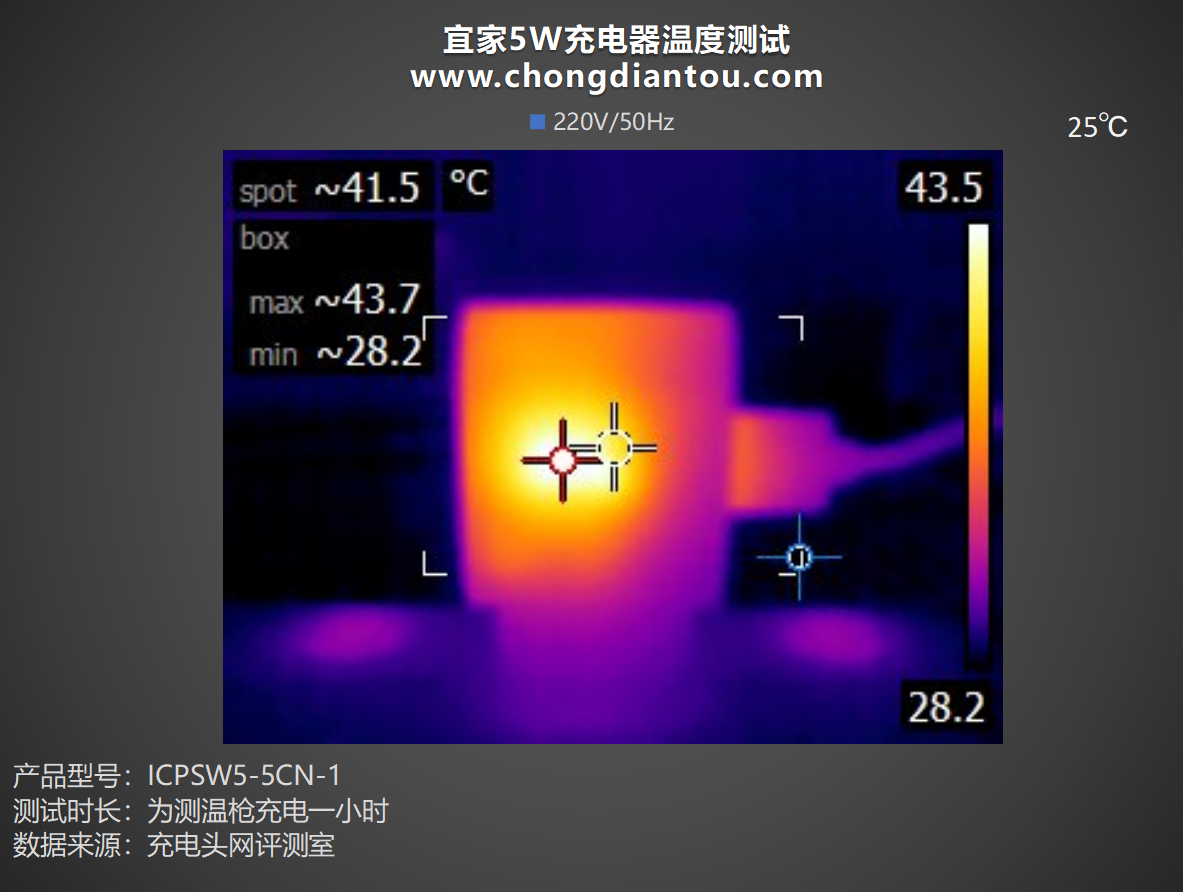

使用热成像仪拍摄充电器另外一侧表面最高温度为43.7℃。

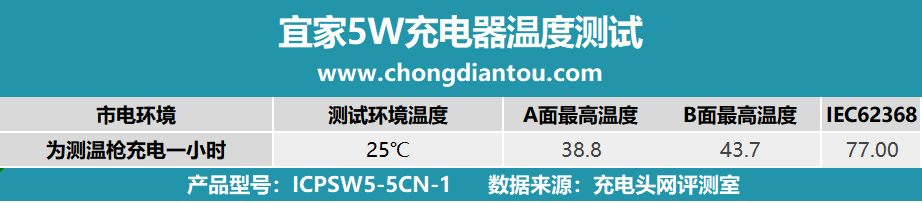

将温度数据汇总成表格，220V 50Hz 电压下的最高温度在38.8℃，110V 60Hz 电压下的最高温度在43.7℃。测试完后，用手触摸充电器表面温度微热。

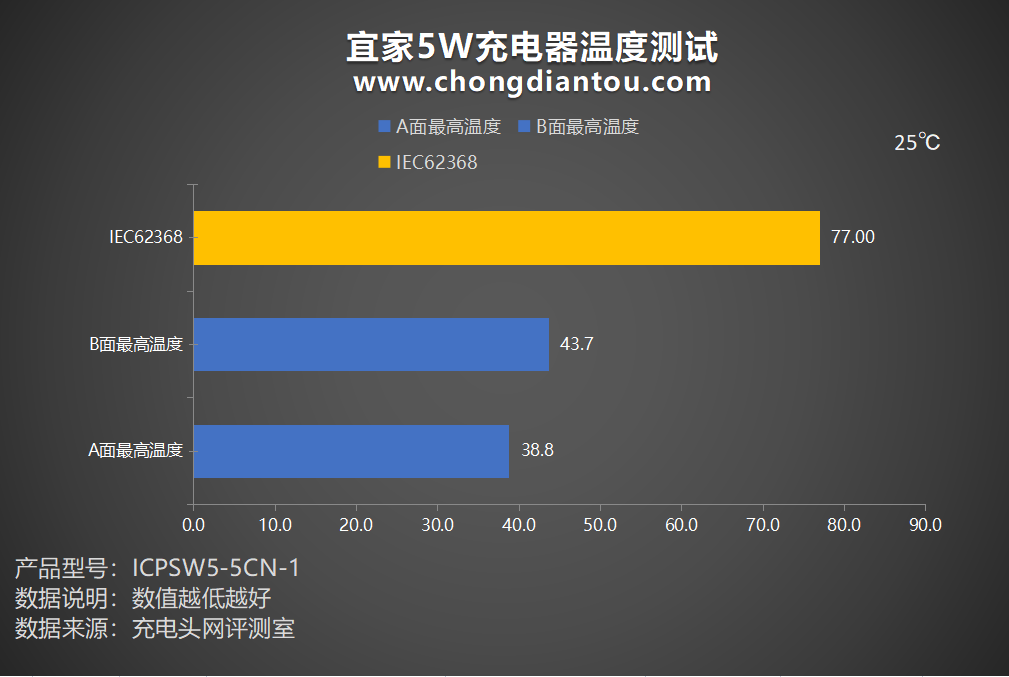

将数据绘制成柱状图，可以看出宜家5W 充电器在220V 50Hz 电压下的输出时的最高温度为43.7℃，最高温度满足IEC国际电工委员会IEC62368对电子电气设备测试中，温度不高于77℃的要求。

充电头网总结

此款宜家 5W 充电器的定位是专为氛围灯、灯带、台灯等小功率桌面电器供电的充电器，在使用场景方面处于长时间进行工作负载，除紧急情况需要对手机充电外，一般不会在此场景下使用。

在稳定性方面，通过负载功耗和温度表现方面展示，待机功耗方面不超过0.022W，可忽略不计；而正常供电一小时后，温度最高为43.7℃，在用户日常使用时，较为稳定，无明显感知。因此，这款“供电式”充电器在日常使用下并无问题。

苹果5W充电器的大小，27W的性能，辉越光电27W充电器评测

自从iPhone 12不再标配充电器以来，3C配件市场上20W充电器喷涌而出。因为现在很多20W PD充电器采用氮化镓元器件，并且外观造型类似方块，所以体积非常小巧，加上苹果5W豆腐头的存在，所以小编曾经用一句话来描述现在体积十分小巧的20W PD充电器：苹果5W充电器的大小，20W的性能。

这句话确实可以很直观体现出市面上大部分的20W PD充电器的大小和性能，但小编今天要介绍的这一款产品似乎打破了这一描述画面……

一、辉越光电充电器介绍

1、产品外观

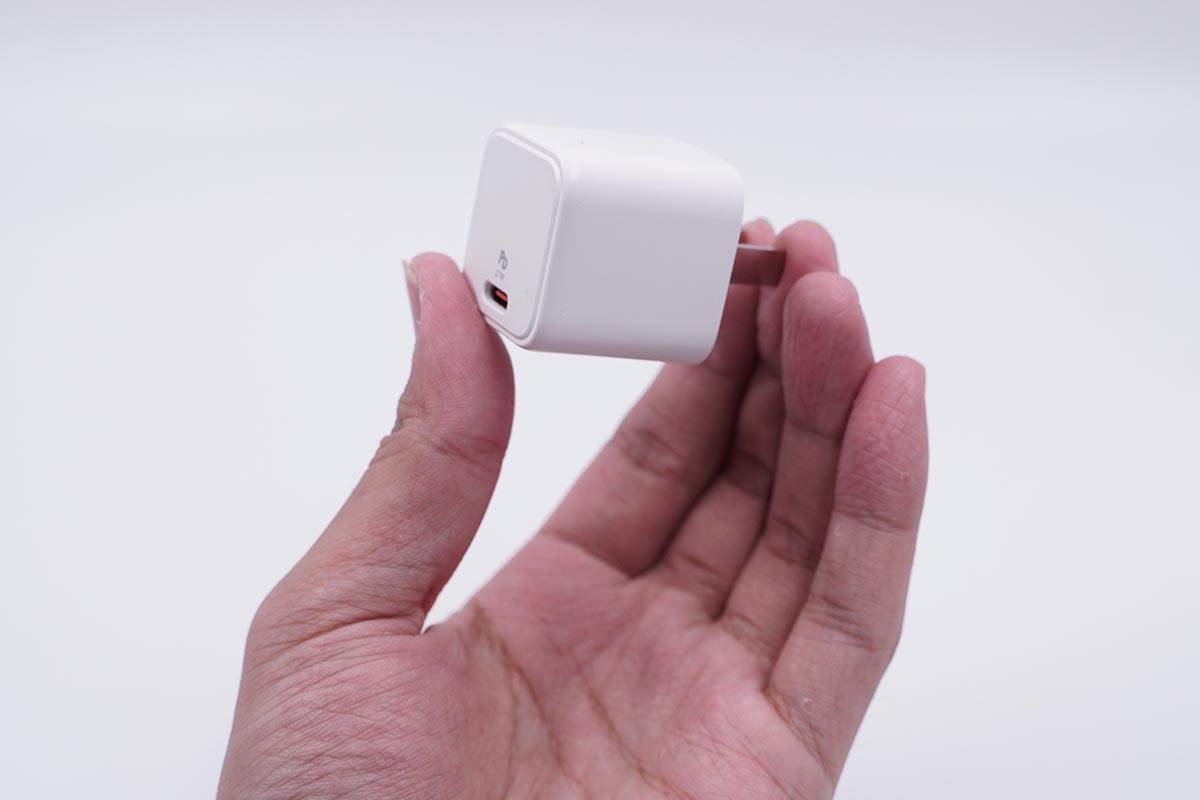

下面请由小编介绍一下由东莞市辉越光电有限公司带来的一款充电器，这款充电器在外观造型上有两种风格。充电器的机身为白色，造型上也是采用四周圆滑过渡，上下两面削平的处理方式，不过充电器的接口面并没有采用一体式设计，看上去更有层次感一些。

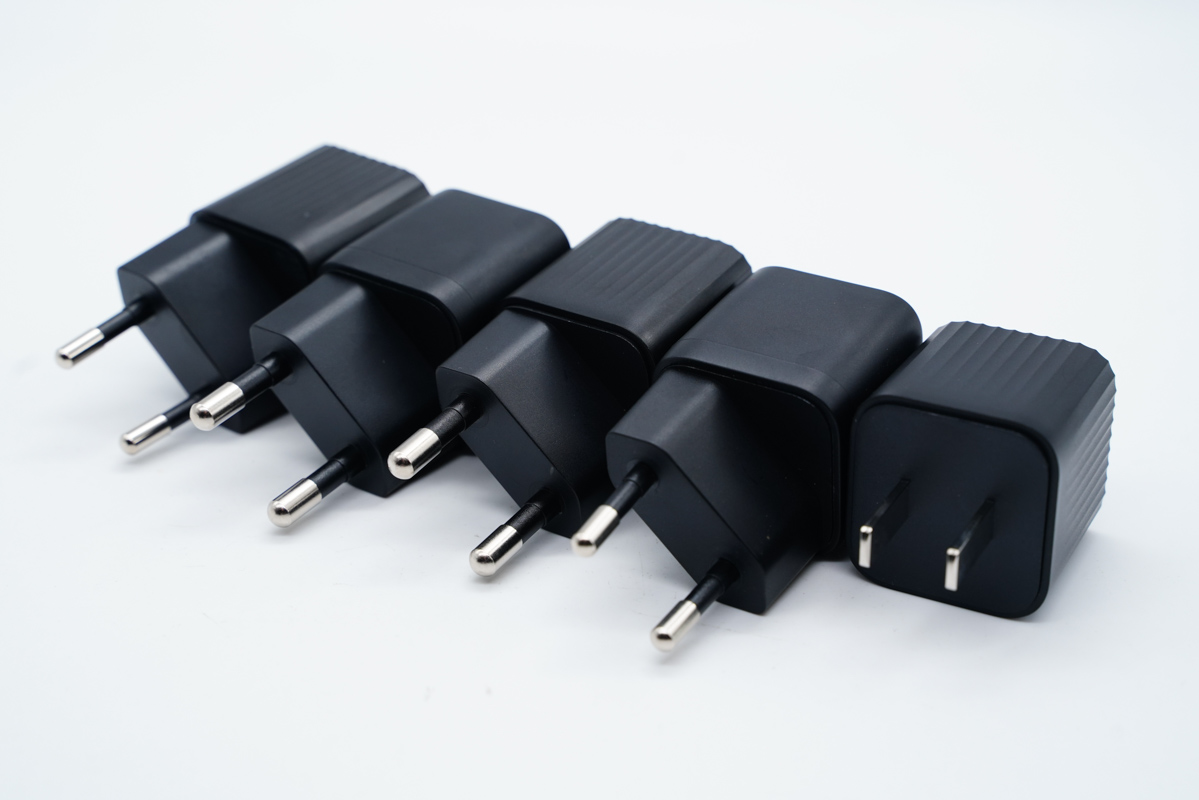

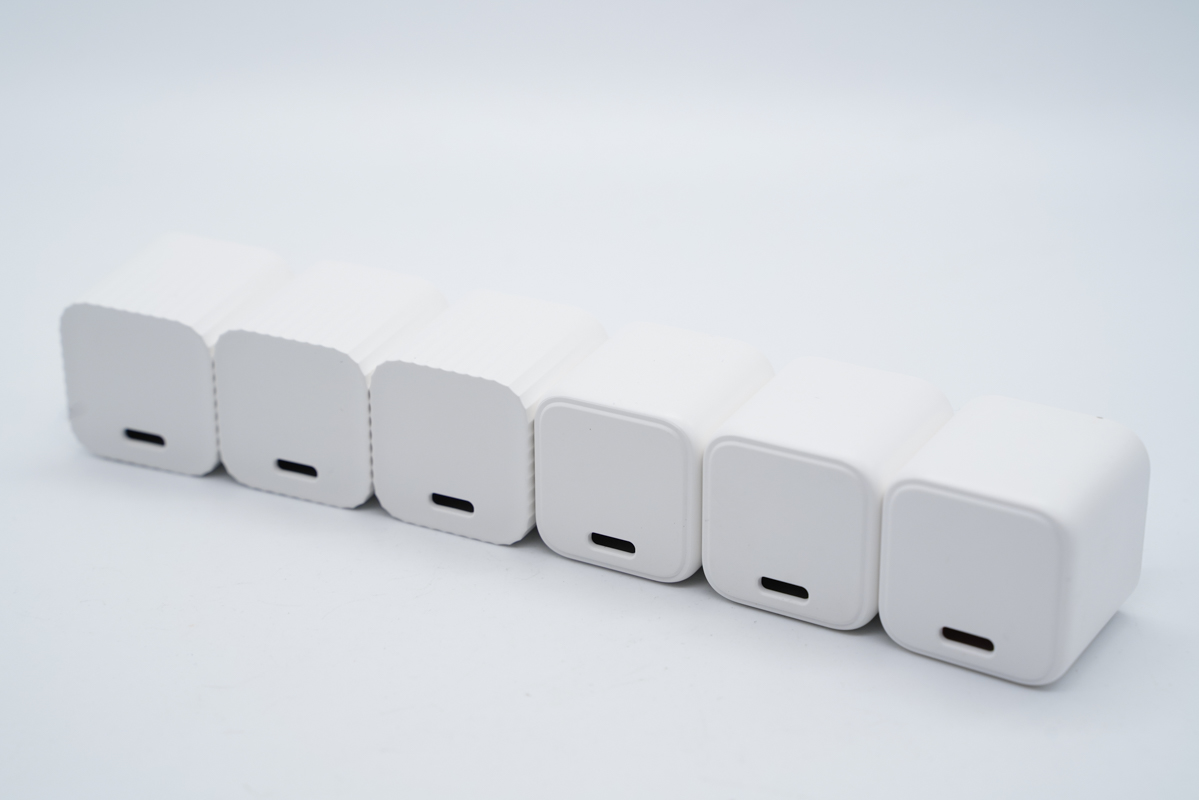

在配色上有黑白两种配色，并且还同步推出了不同国家的使用版本。

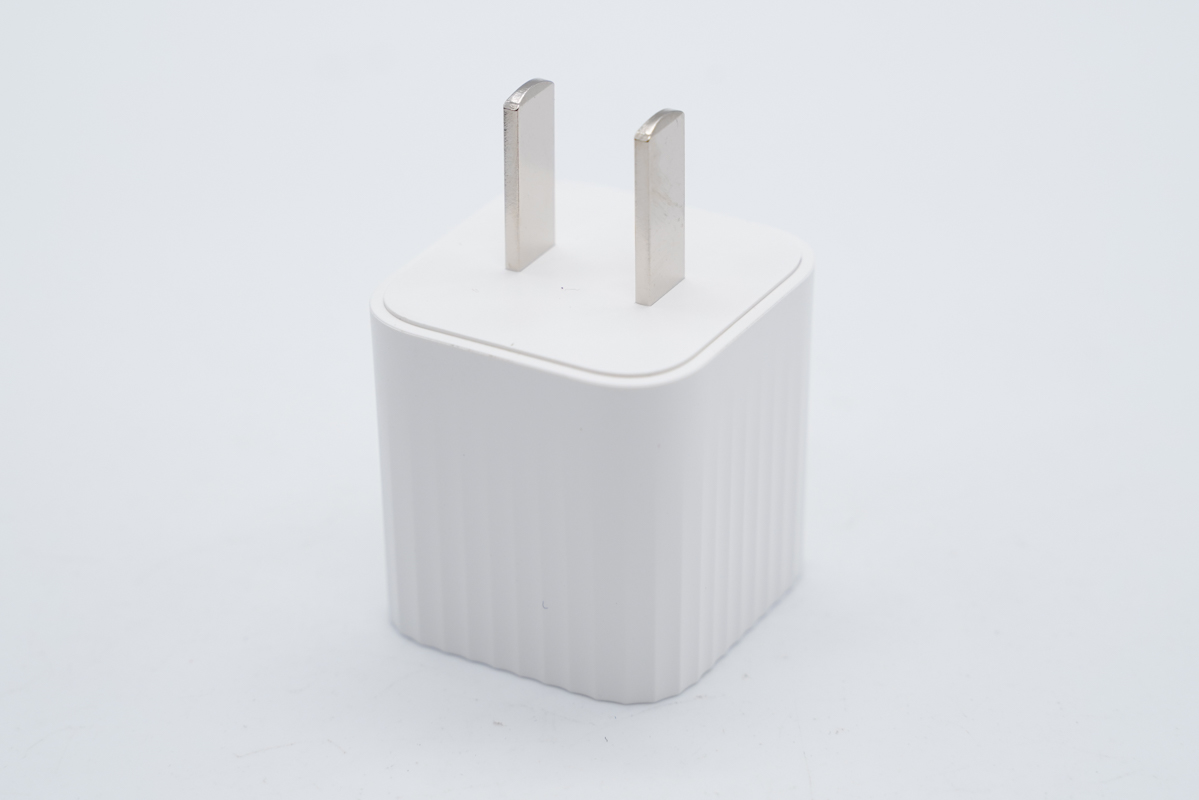

同样为了使得充电器内部空间的利用最大化，充电器的插脚被设计成了不可折叠的形式。

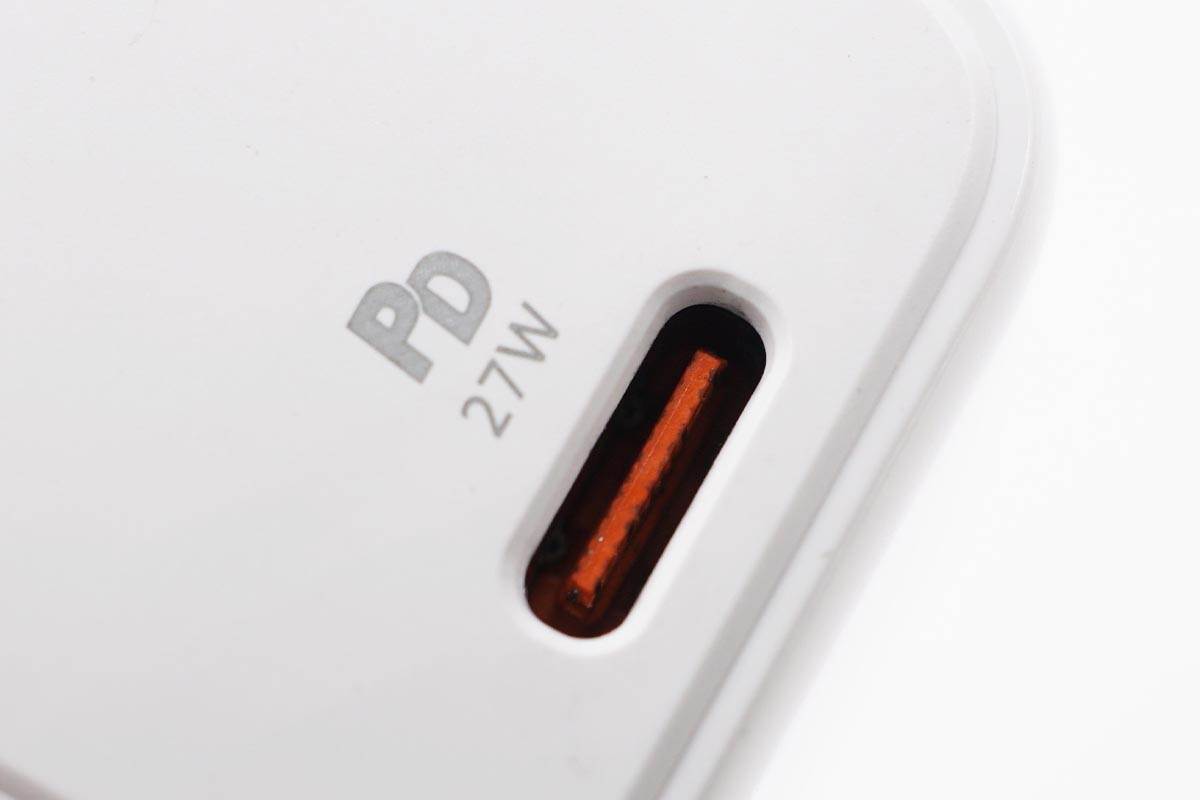

充电器采用单USB-C物理输出接口设计，接口内部为橙色胶芯，上面的PD27W的字样也说明了充电器的性能表现。

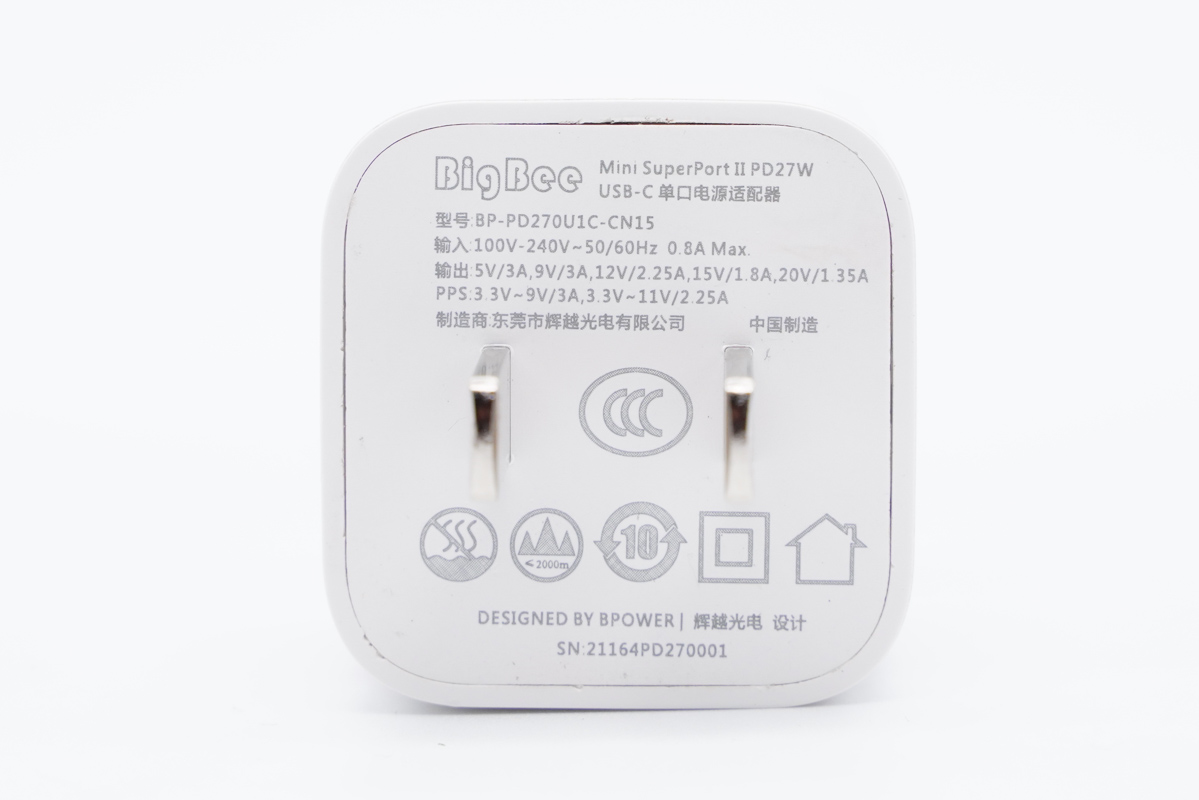

具体的参数方面：

产品名称：mini superport II PD27W

USB-C 单口电源适配器

型号：BP-PD270U1C-CN15

输入：100-240V 50/60Hz 0.8A Max

输出：5V3A、9V3A、12V2.25A、15V1.8A、20V1.35A

PPS：3.3V-9V 3A、3.3V-11V 2.25A

制造商：东莞市辉越光电有限公司

中国制造

DESIGNED BY BPOWER | 辉越光电 设计

SN:21164PD270001

2、体积重量参数

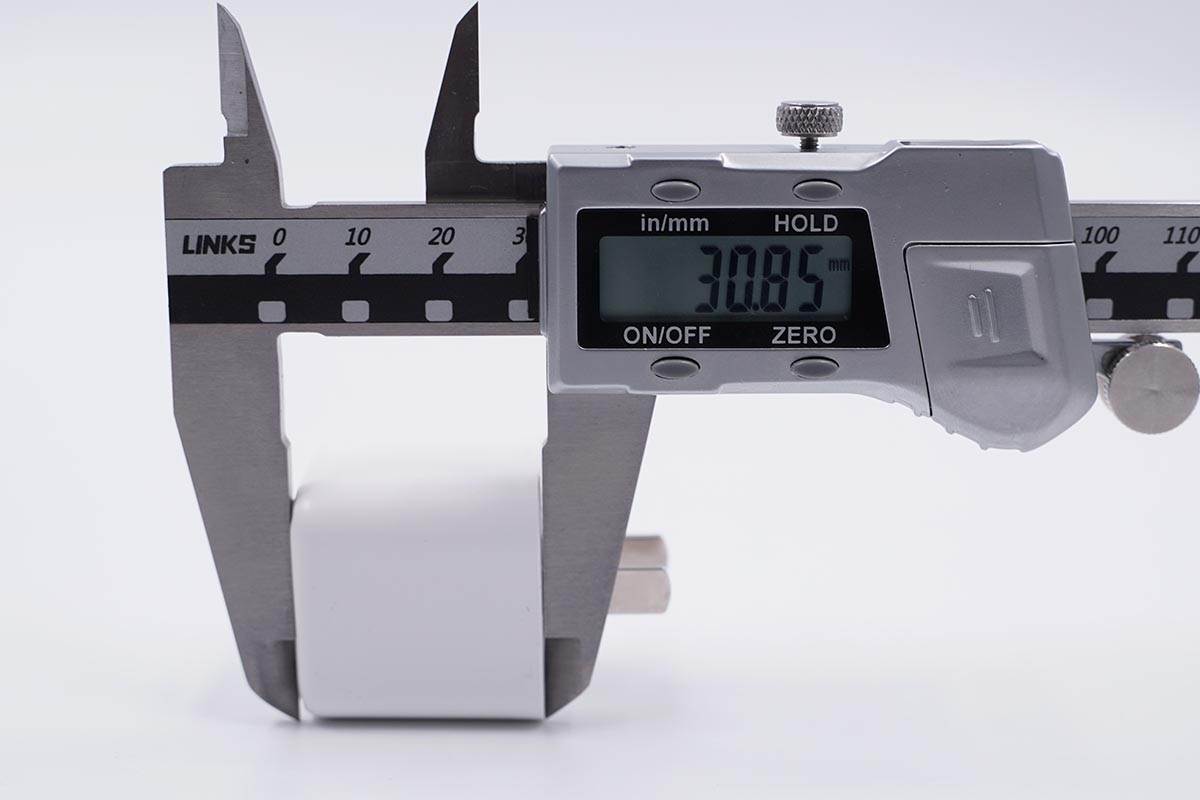

使用卡尺实测充电器不算插脚的长度约为30.85mm。

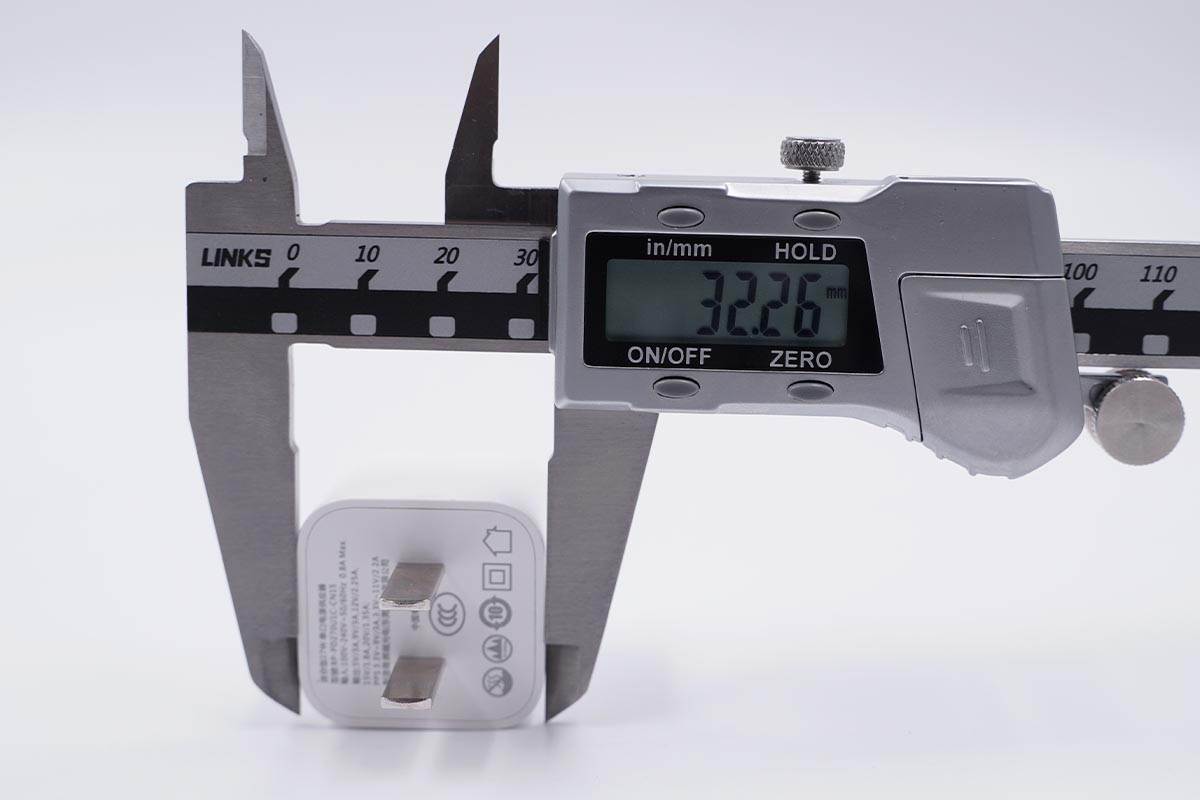

宽度约为32.26mm。

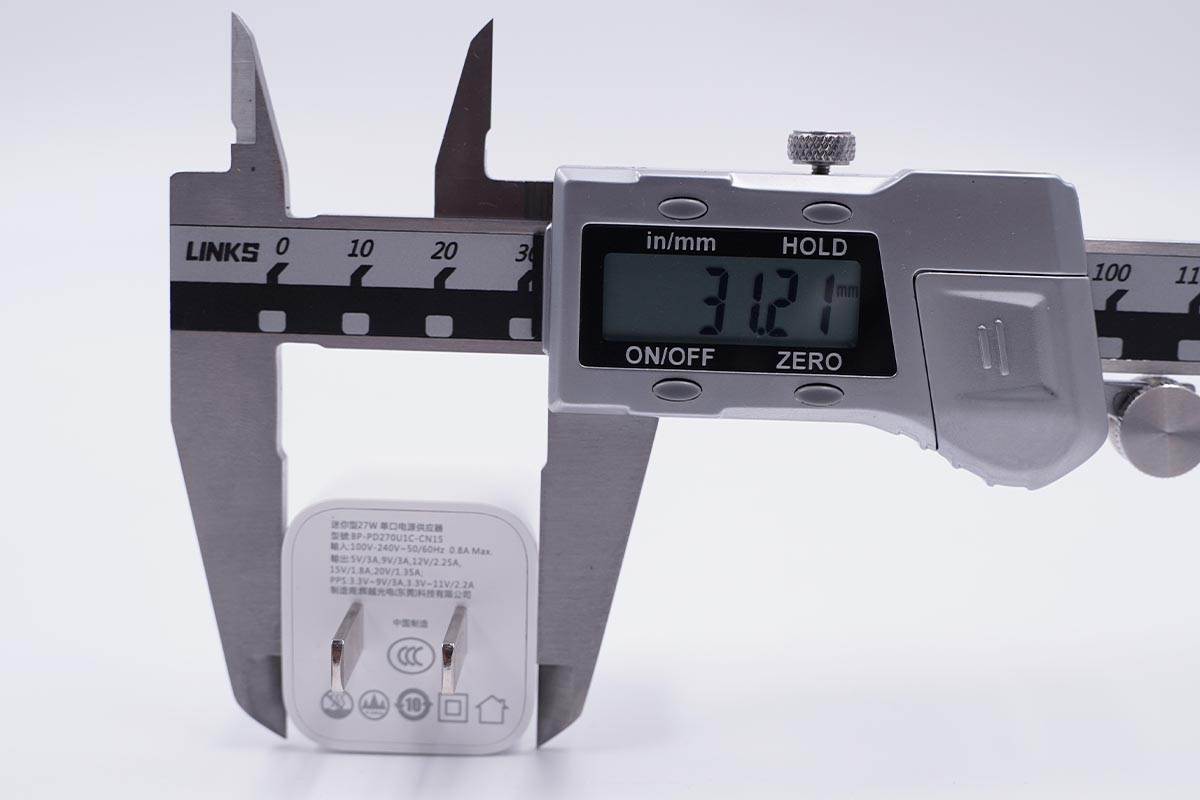

厚度约为31.21mm。

充电器的三维尺寸为30.85x32.26x31.21mm，可以得出充电器的体积约为31.06cm³，按照最大输出功率27W计算，充电器的功率密度约为0.86W / cm³

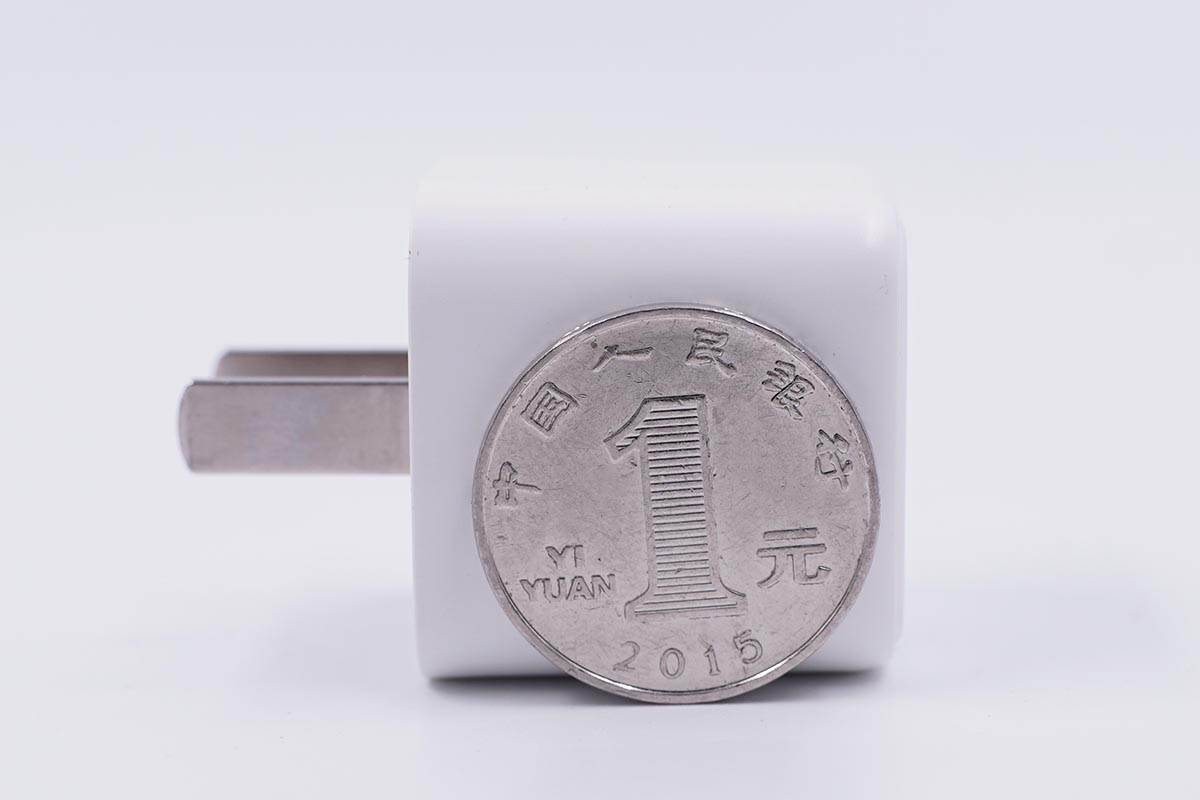

整个充电器侧面比立着的一元硬币稍大一些。

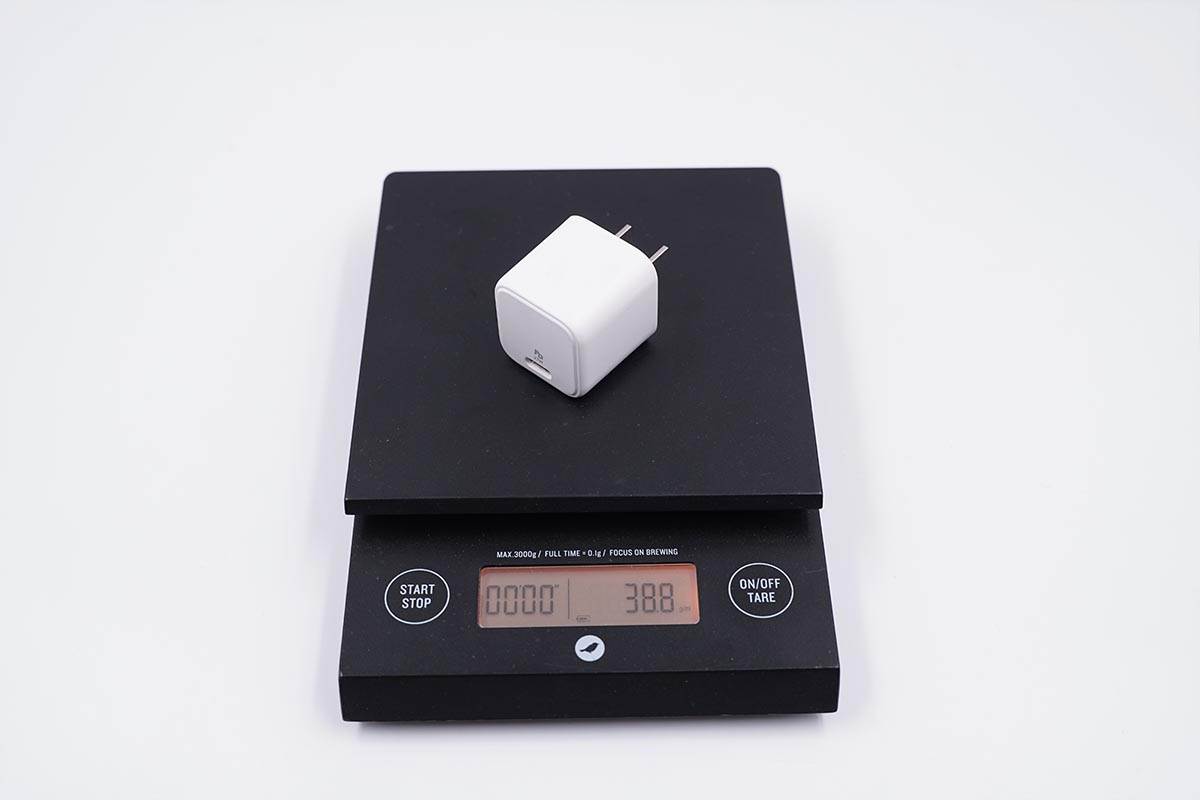

充电器的净重约为38.8g。

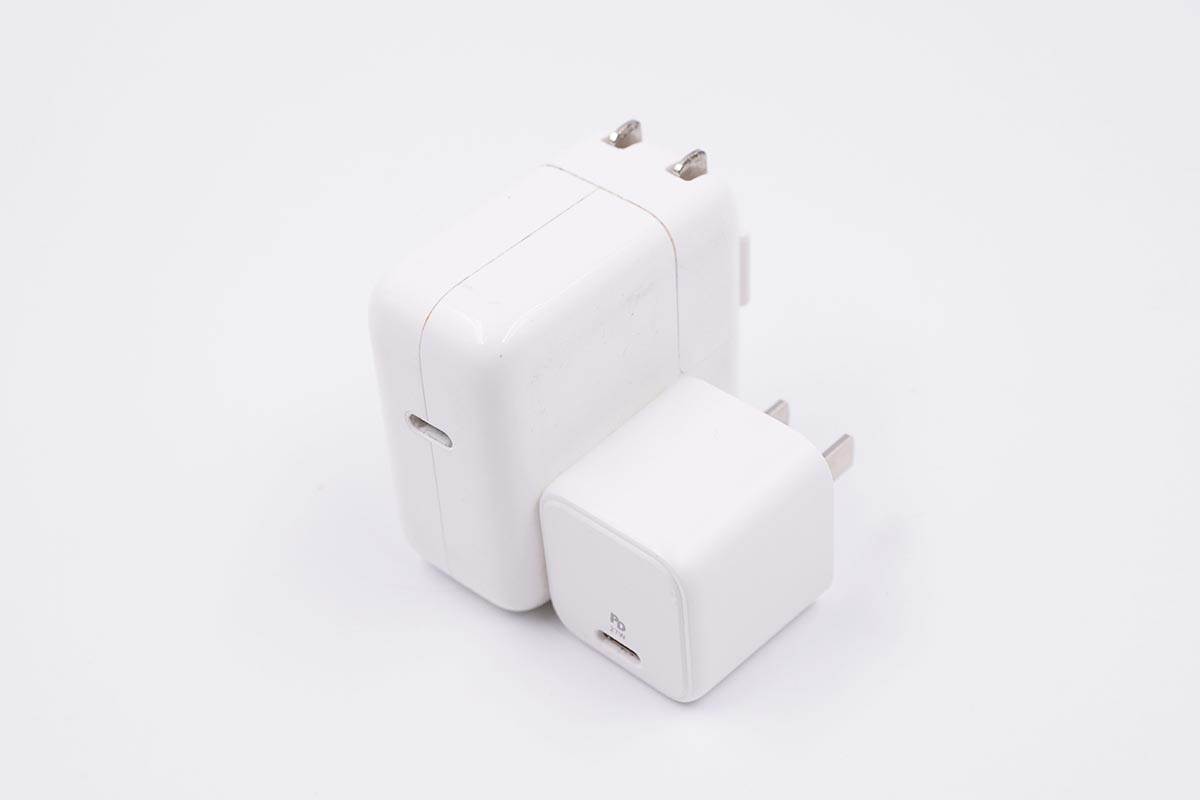

和苹果30W PD充电器对比看一下，两款充电器的最大输出功率仅差了3W，但是体积却是成倍的差距。

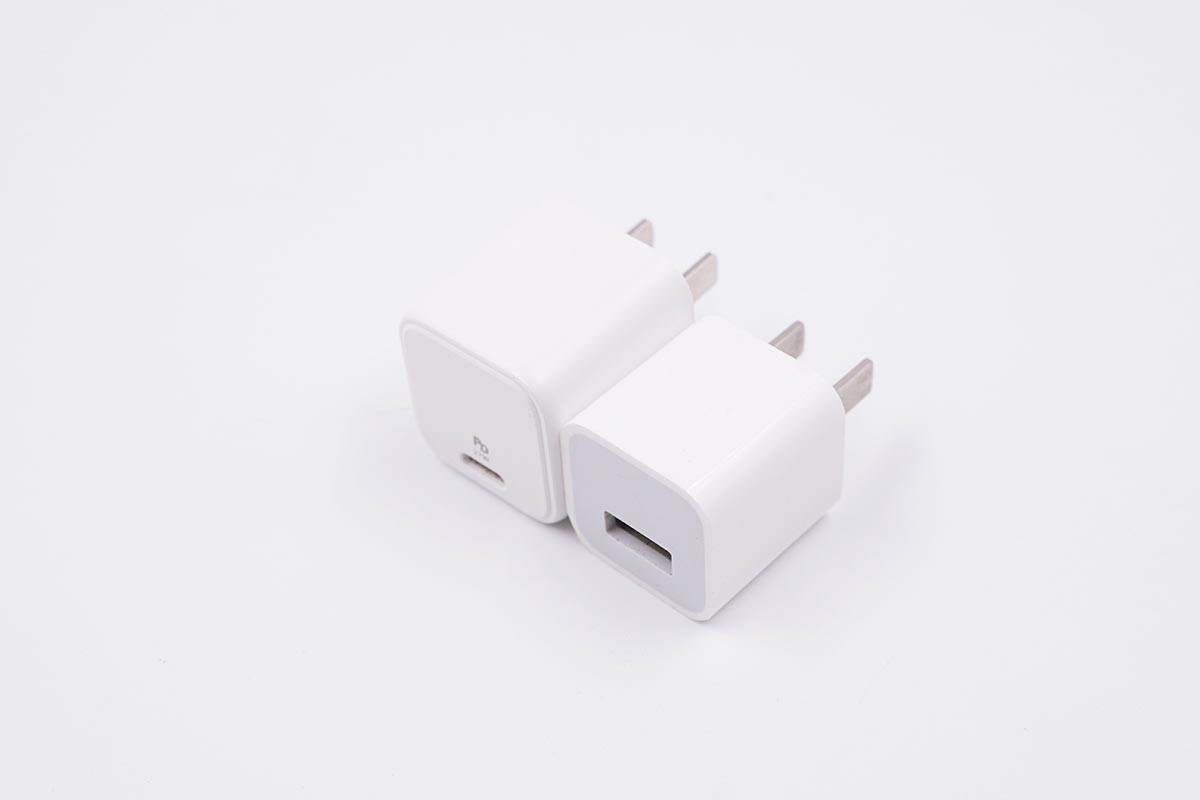

小编又找来了苹果经典的5W充电器放在一起，辉越光电的27W充电器的体积仅仅比苹果5W充电器大了一点点，但是功率却是27W和5W的对比。

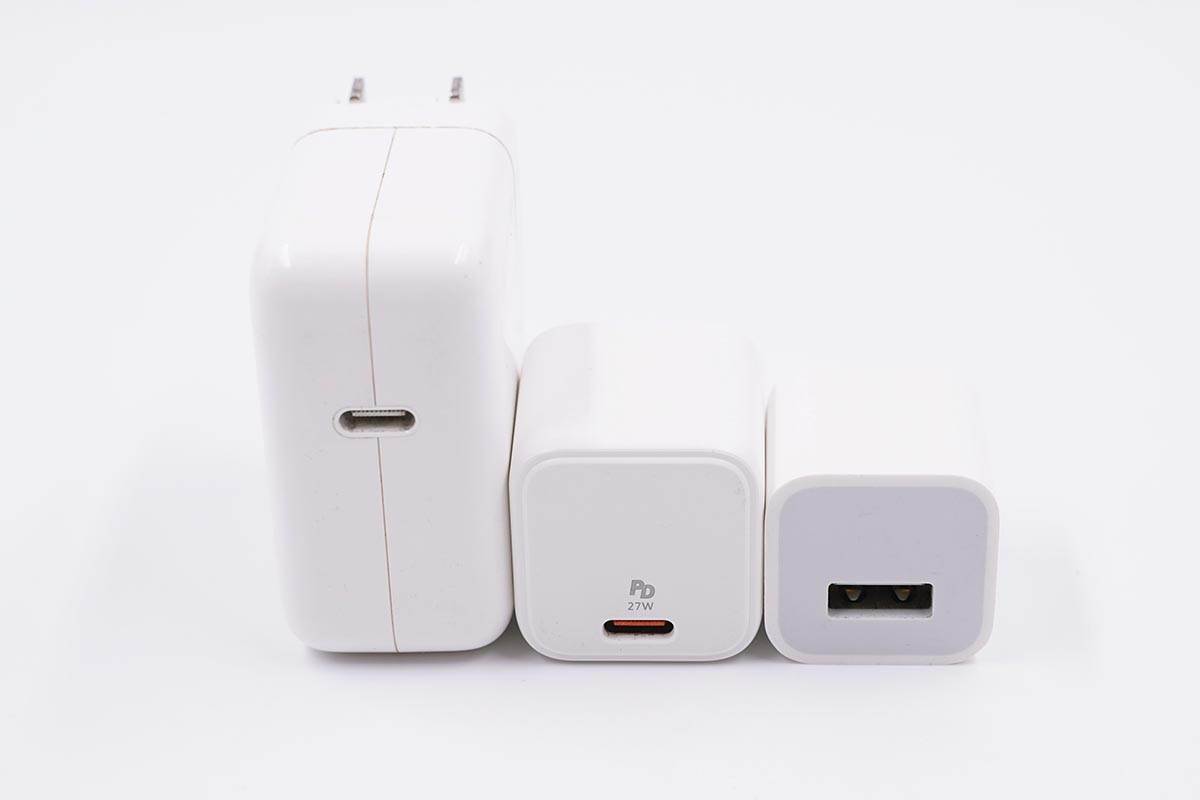

从左至右依次为苹果30W充电器、辉越光电的27W充电器以及苹果5W充电器，放在一起直观感受一下。

二、快充协议检测

从接口的标识已经获知充电器支持27W的充电功率，下面来看看充电器对于各个协议的支持情况如何。

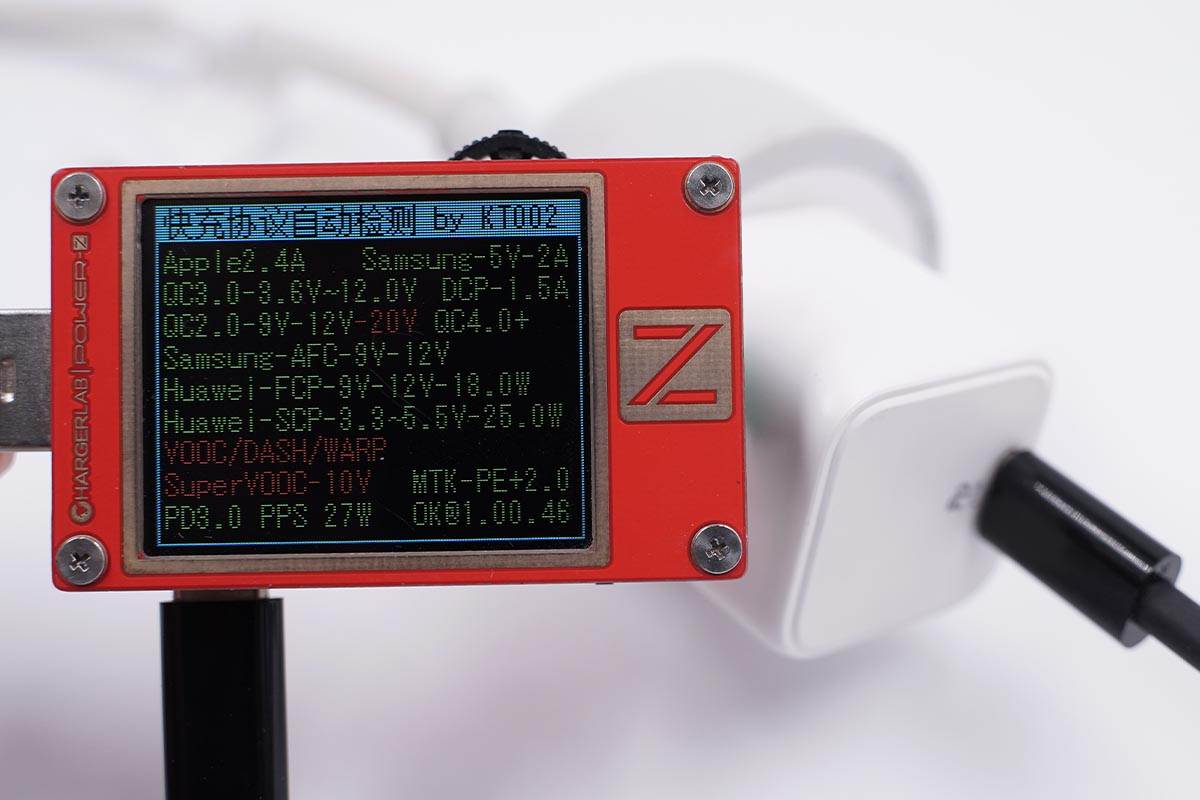

使用POWER-Z KT002读取充电器的快充协议，实测充电器支持PD、PPS、Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、MTK-PE快充协议。

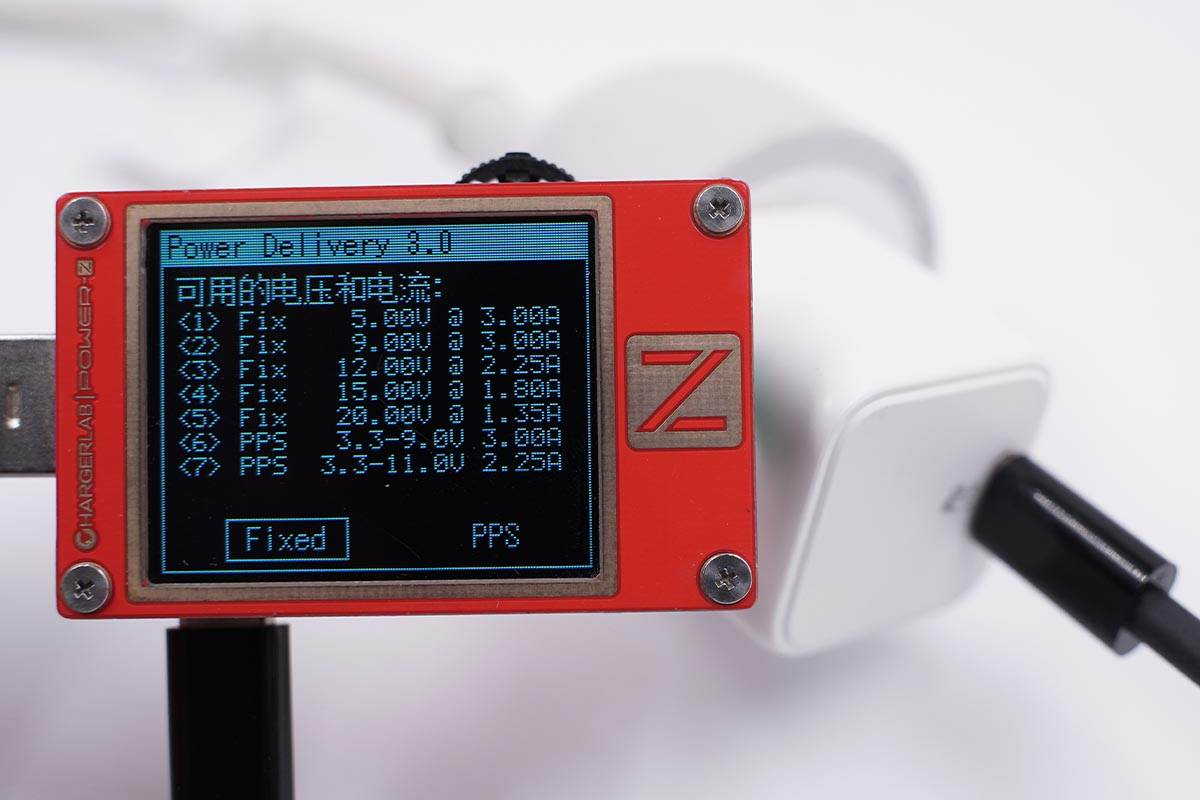

读取充电器的PDO报文，充电器支持5V3A、9V3A、12V2.25A、15V1.8A、20V1.35A五个电压档位，此外还支持3.3-9V 3A和3.3-11V 2.25A两组PPS档位。

三、充电兼容性测试

这个模块主要是看看充电器对于设备的快充支持情况，方便读者可以直观的看到充电数据。

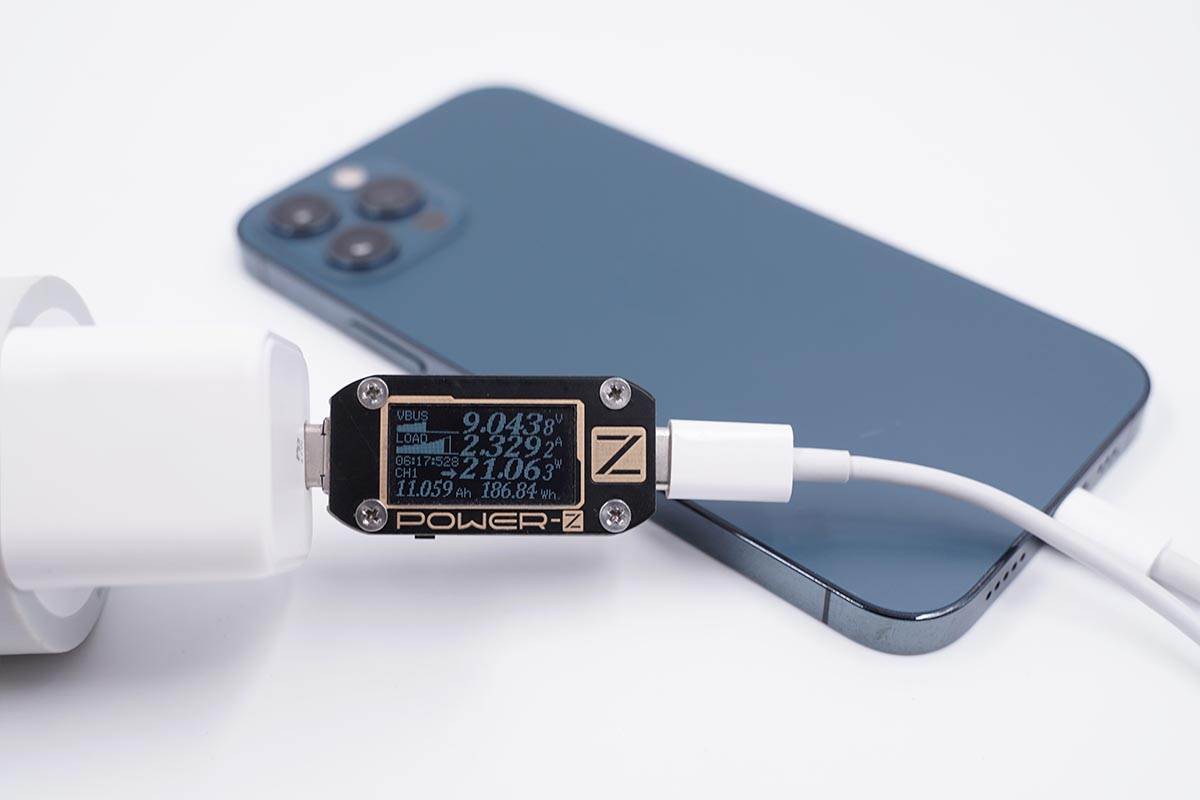

iPhone 12 Pro支持PD/Apple2.4A快充协议，使用充电器为iPhone 12 Pro充电，功率为9.04V 2.32A 21.06W。

为三星S21充电也可以提供20W+的快充功率，手机充电UI界面显示超快充电。

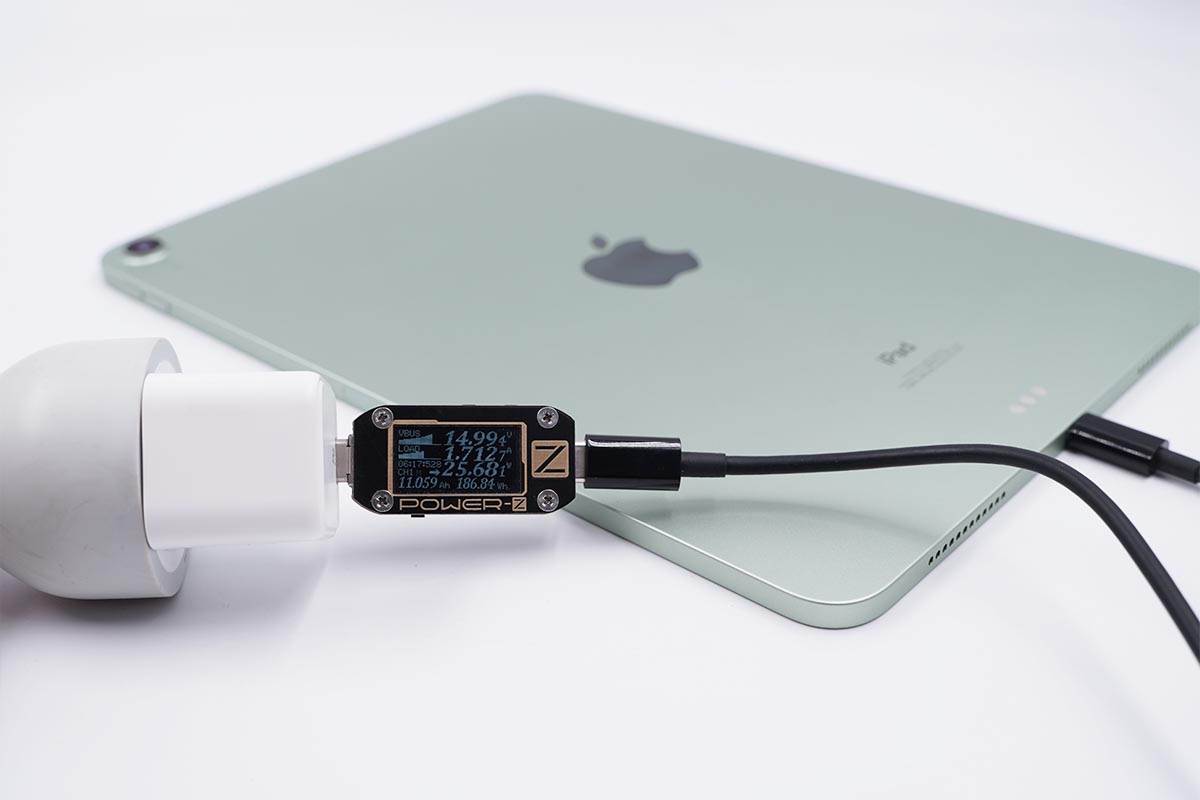

iPad Air 4仅支持PD快充协议，使用充电器为iPad Air 4充电，功率为14.99V 1.71A 25.68W。

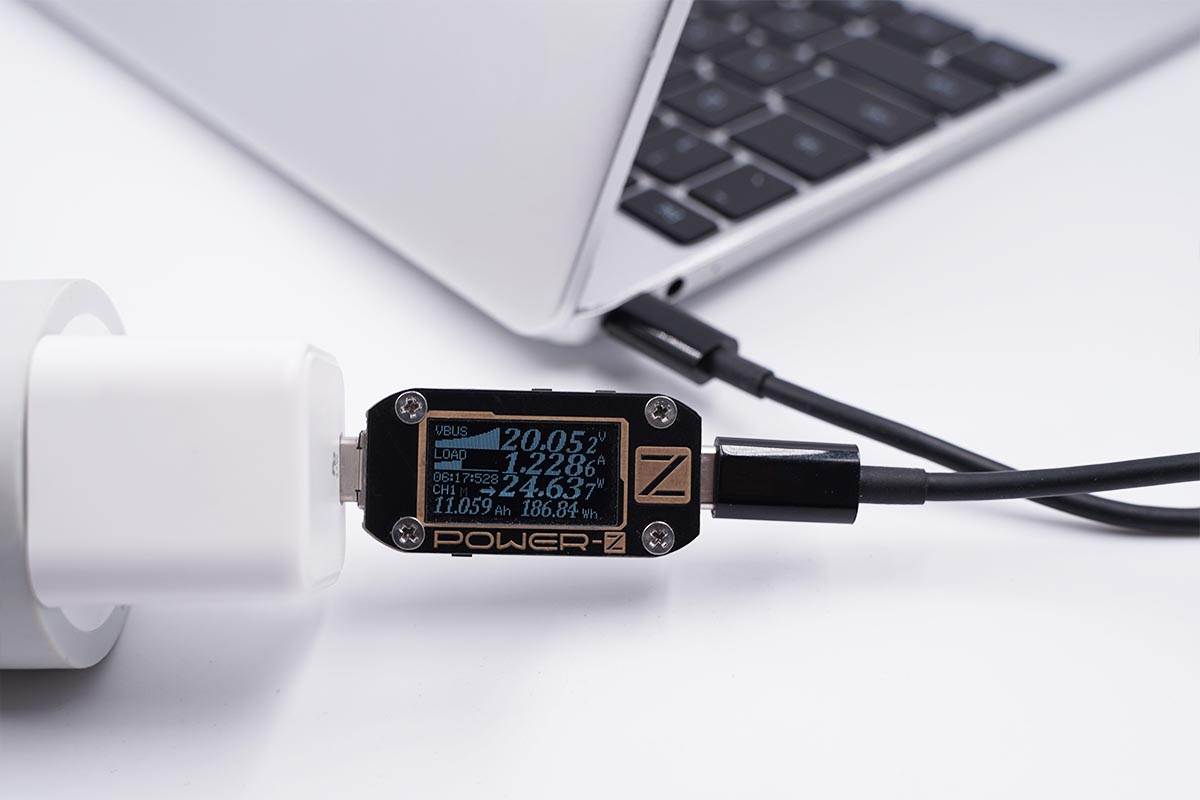

华为MateBook仅支持USB PD快充协议，使用充电器为华为MateBook充电，功率为20.05V 1.22A 24.63W。

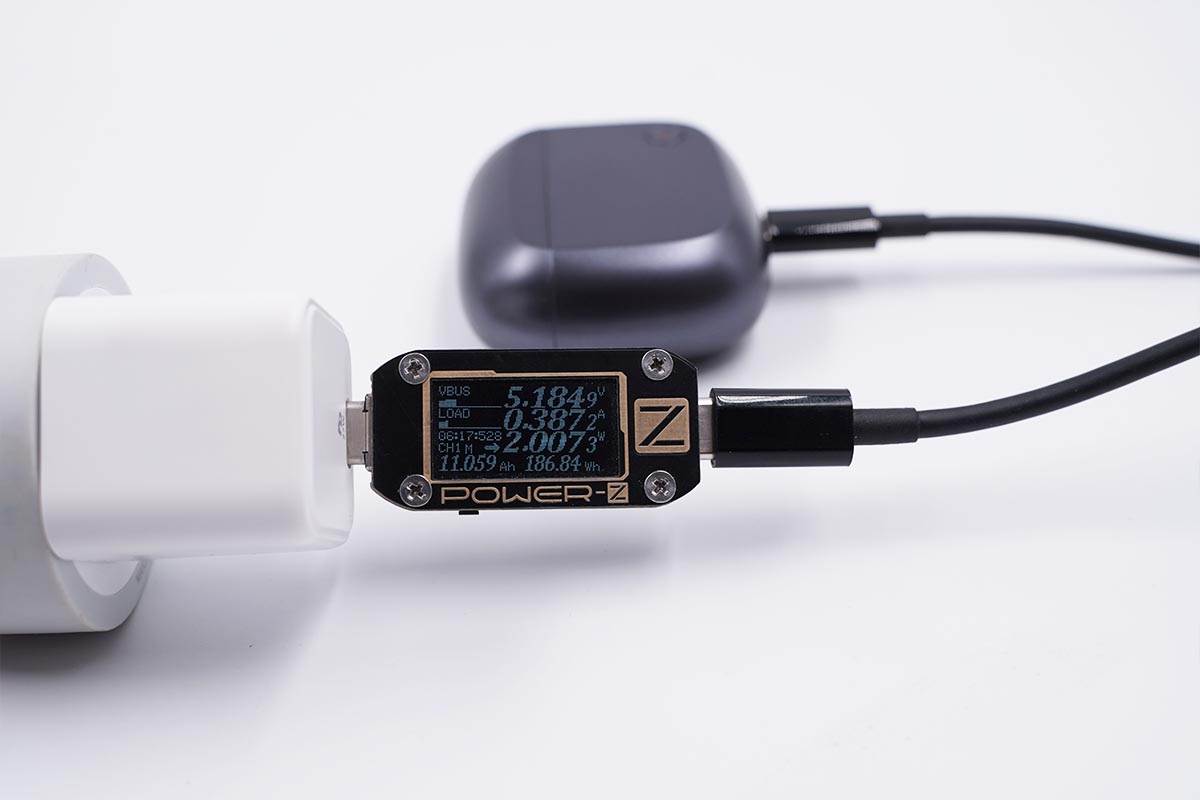

充电器还可以为手环和蓝牙耳机等小型用电设备充电，对于用户来说使用上会更方便一些。

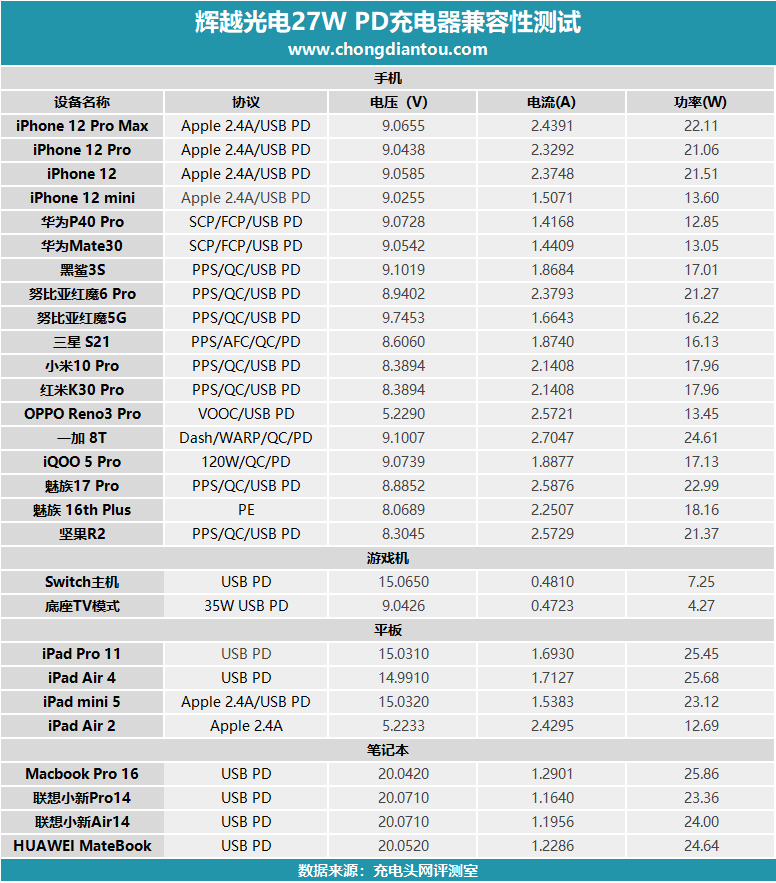

将所有数据汇总成表，可以看出为为绝大多数设备充电均可以提供PD快充，对于iPad以及笔电功率可以达到24W左右，而对于PE快充协议也可以有很好的支持。

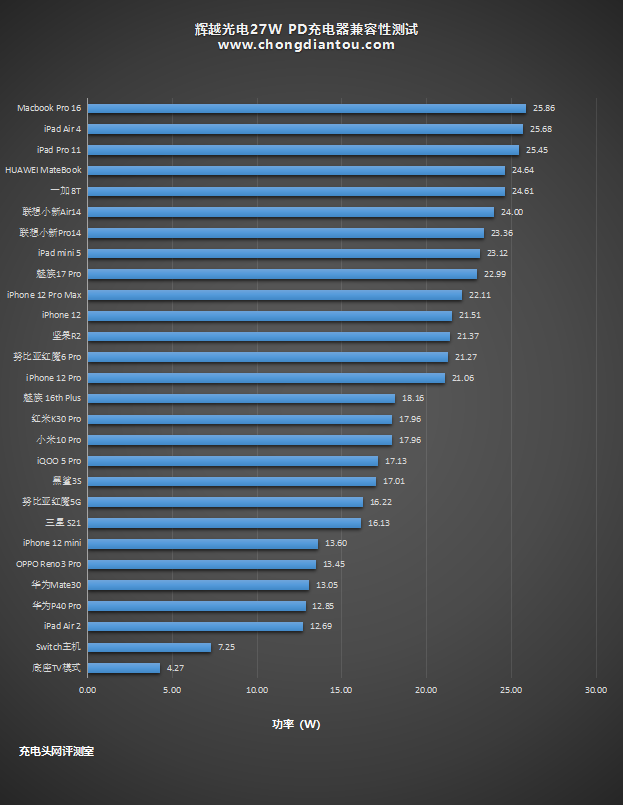

整个柱状图的走向较为平缓，iPad和笔电的快充功率排在前面，整体功率在23W-26W之间，手机的充电功率均处于正常状态，在13W-25W之间。

下面来看一下辉越光电27W充电器为设备充电全程的情况，使用充电器为iPad Air 4充电，连接充电器之后触发15V 1.8A快充档位，功率在25W左右持续了约52分钟。随后电流下降，功率降至18W左右。1小时39分后功率和电流逐渐下降直至充电结束，全程耗时约2小时15分，最高功率为14.91V 1.73A 25.92W。

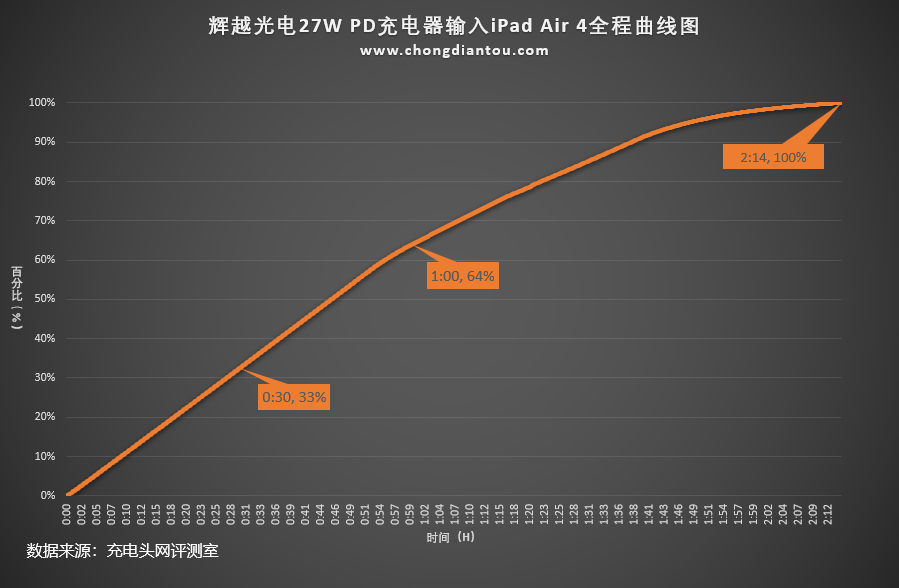

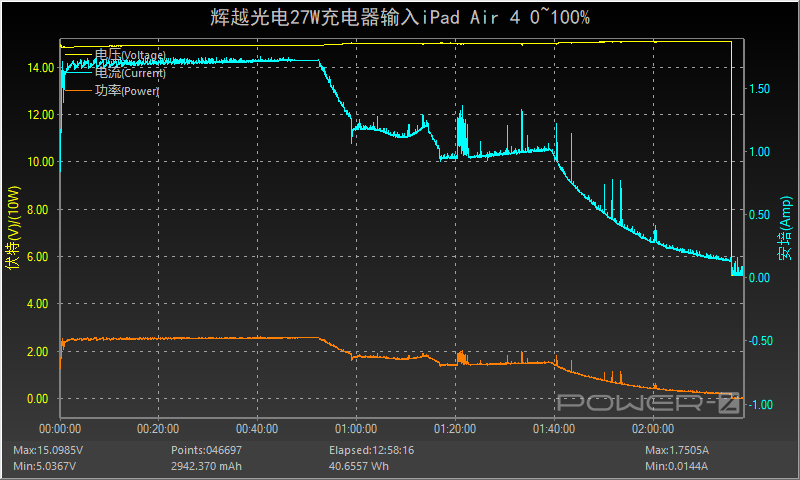

将充电全程绘制成曲线图，可以看到充电器为iPad Air 4半小时可充电33%，1小时充电64%，完全充满需要2小时14分。

四、其他性能测试

1、温升

在如此小体积的情况下可以实现5-20V的全电压档位，并且支持最高27W的输出功率，那充电器的温控表现如何呢，下面一起来测试一下。测试条件为在温度约为25℃的恒温箱中以20V 1.35A 27W的功率持续输出一小时的温升情况进行测试。

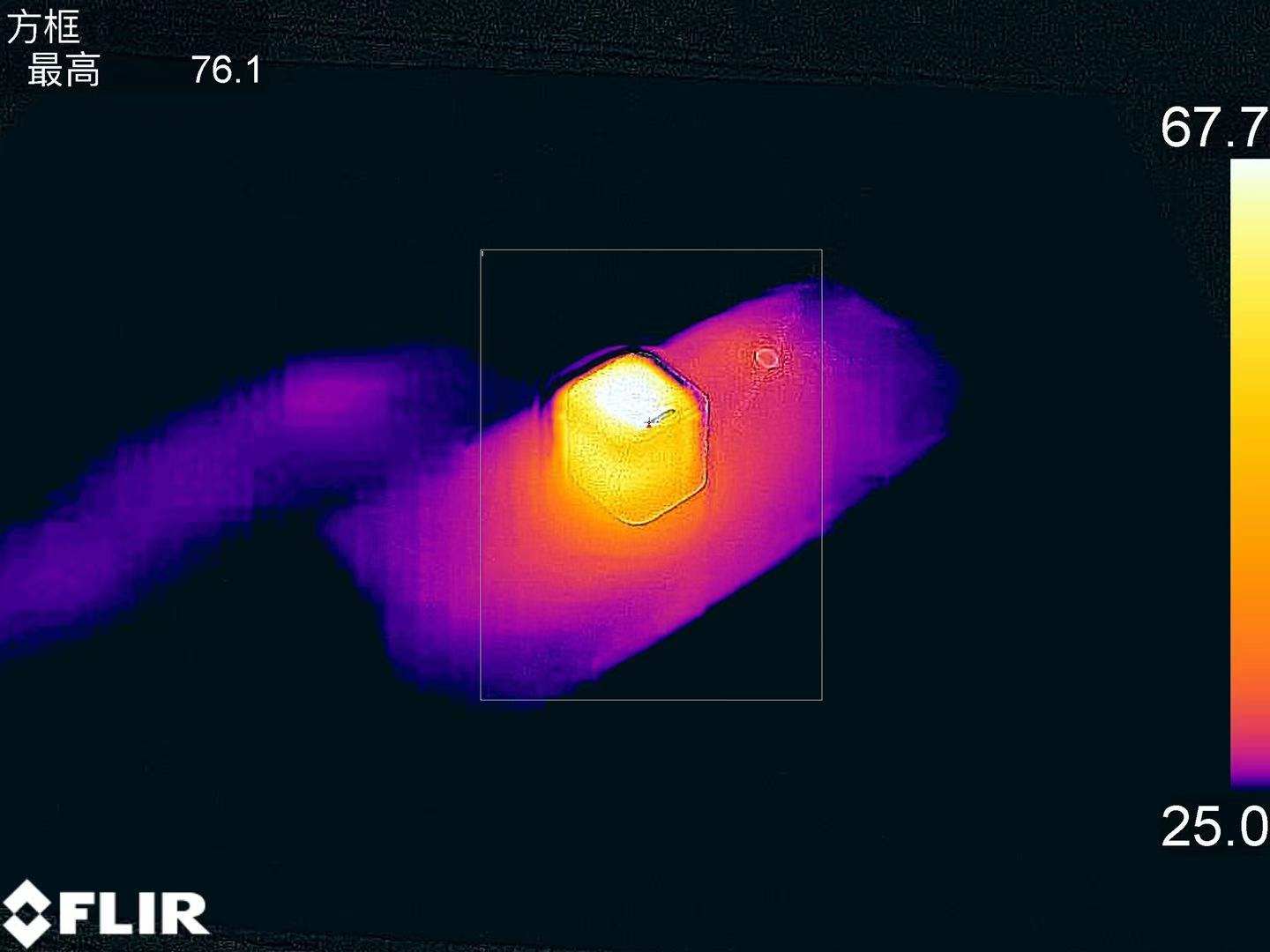

以27W的功率持续输出1小时后充电器表面的最高温度为76.1℃。

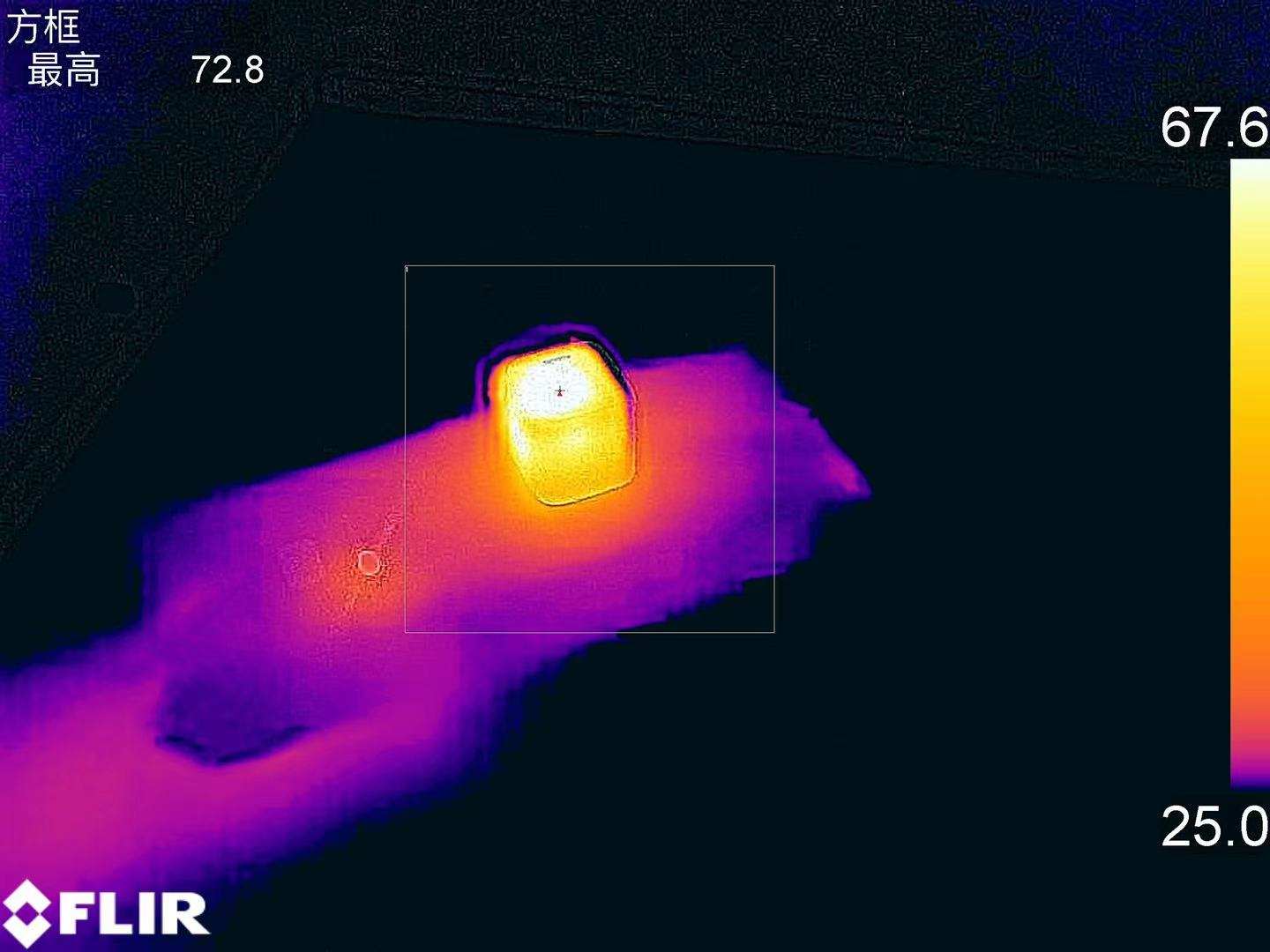

充电器的另一侧最高温度为72.8℃。

2、待机功耗测试

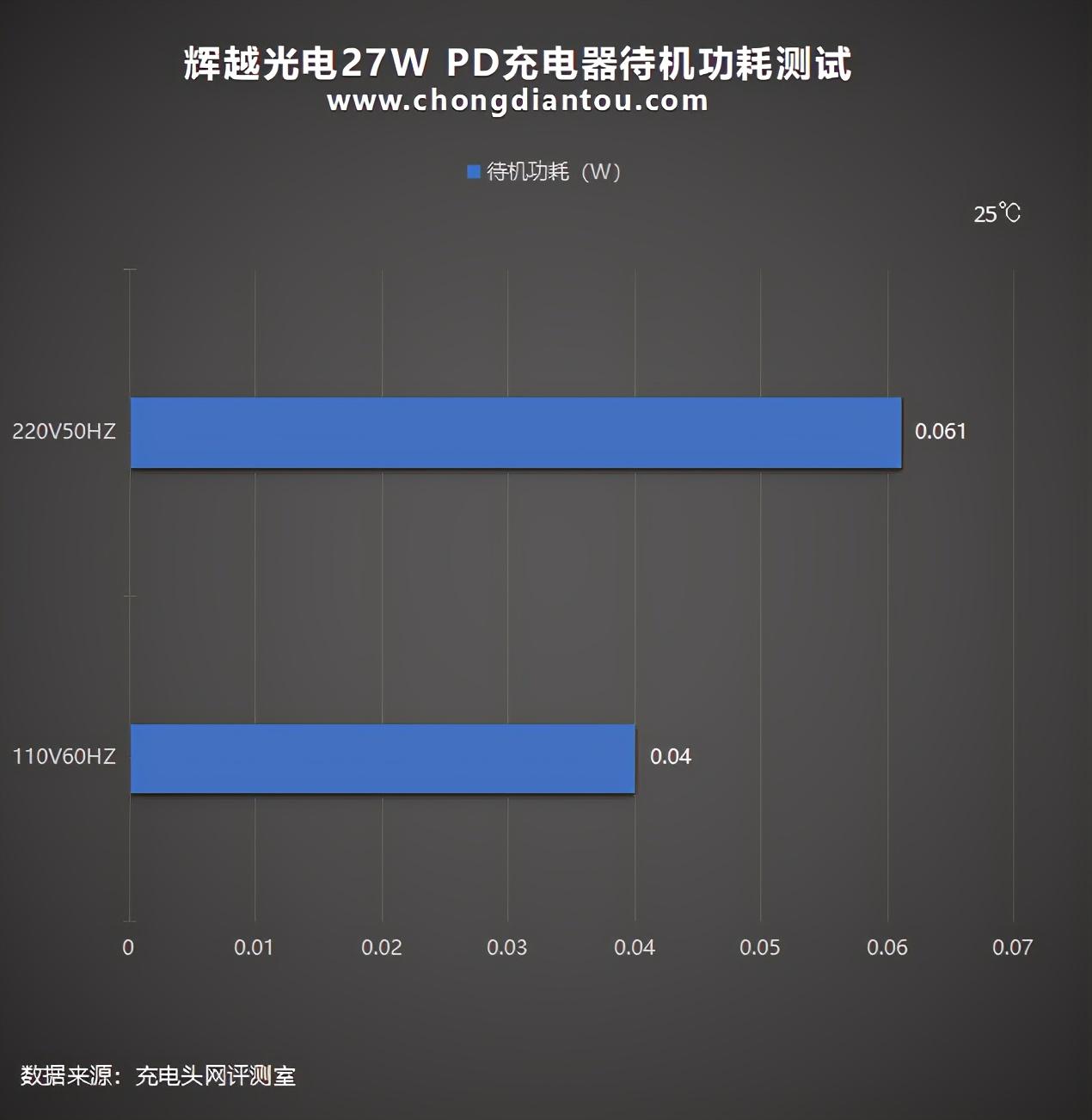

经过功率计测试，辉越光电27W PD充电器在220V 50Hz的空载功耗为0.061W，换算下来一年损耗的电能约为0.53KW·h，若市价电为0.6元/KW·h，则充电器一年的空载功耗约为0.31元左右。

110V 60Hz时的空载功耗为0.04W，换算下来，一年损耗的电能约为0.35KW·h，若市价为0.6元/KW·h，则充电器一年的空载功耗约为0.21元左右。

3、转换效率

加入转换效率的测试模块是想让读者了解到充电器的输入功率和输出功率差了多少，充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。

我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是辉越光电27W PD充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：

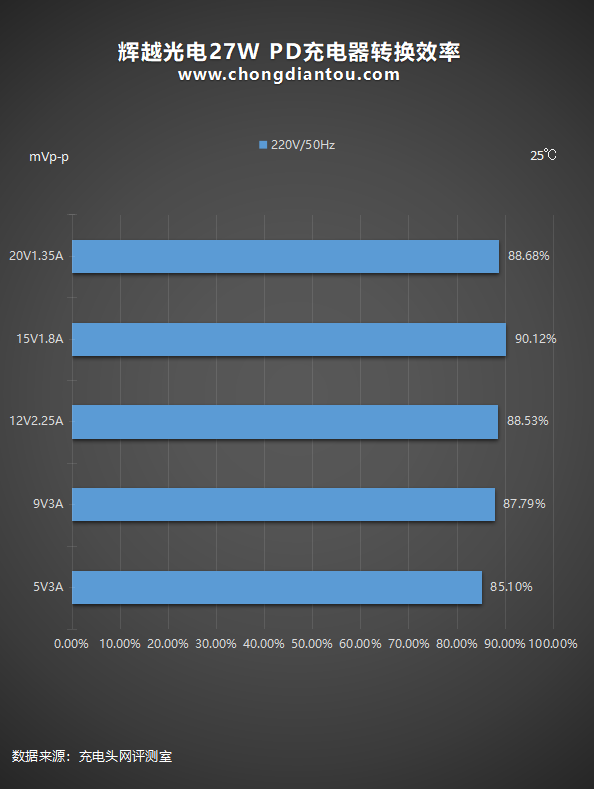

220V 50Hz下，将辉越光电27W PD充电器在各个电压档位的输出功率拉满进行测试：五个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从85.10%到90.12%不等。

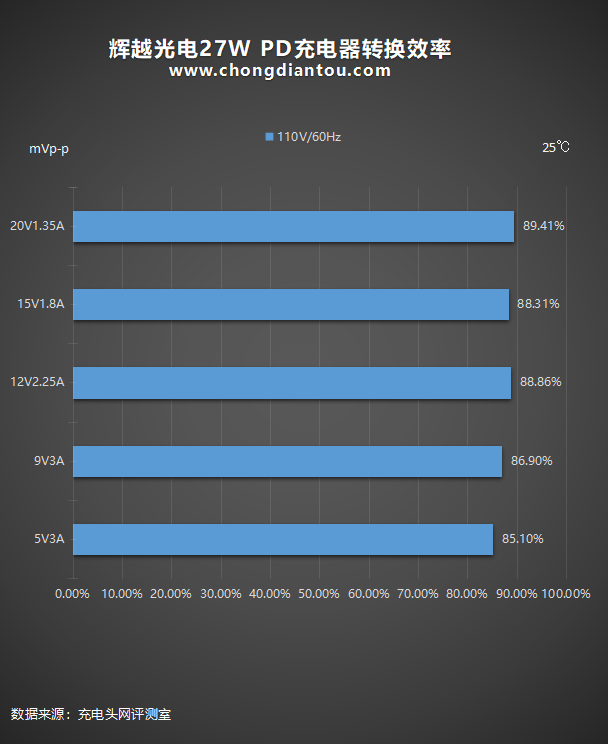

110V 60Hz下，充电器的转换效率从85.10%到89.41%不等。

4、纹波测试

辉越光电27W PD充电器在220V 50Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

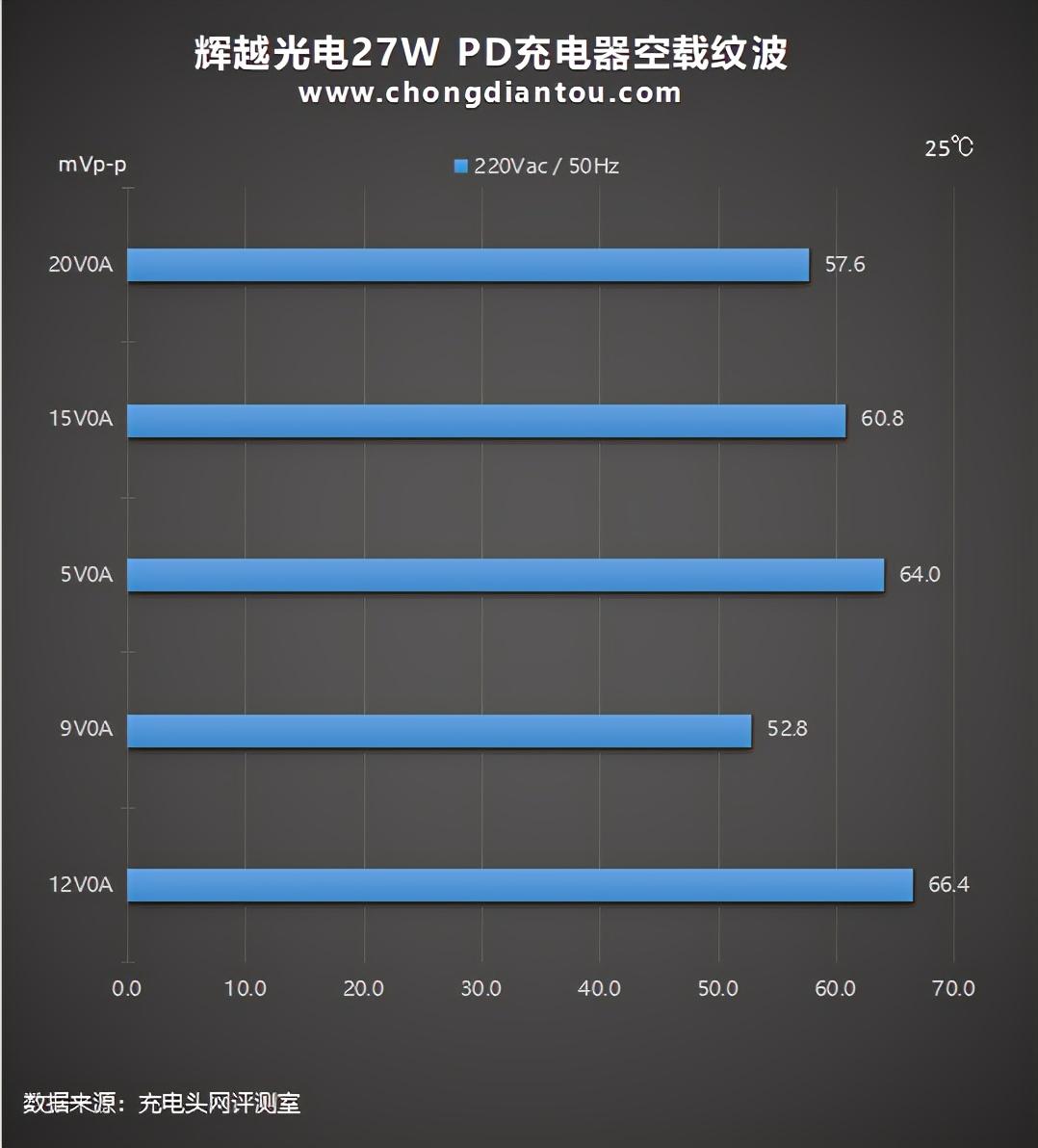

空载情况下：五个档位输出时纹波峰峰值从52.8mVp-p到66.4mVp-p不等。

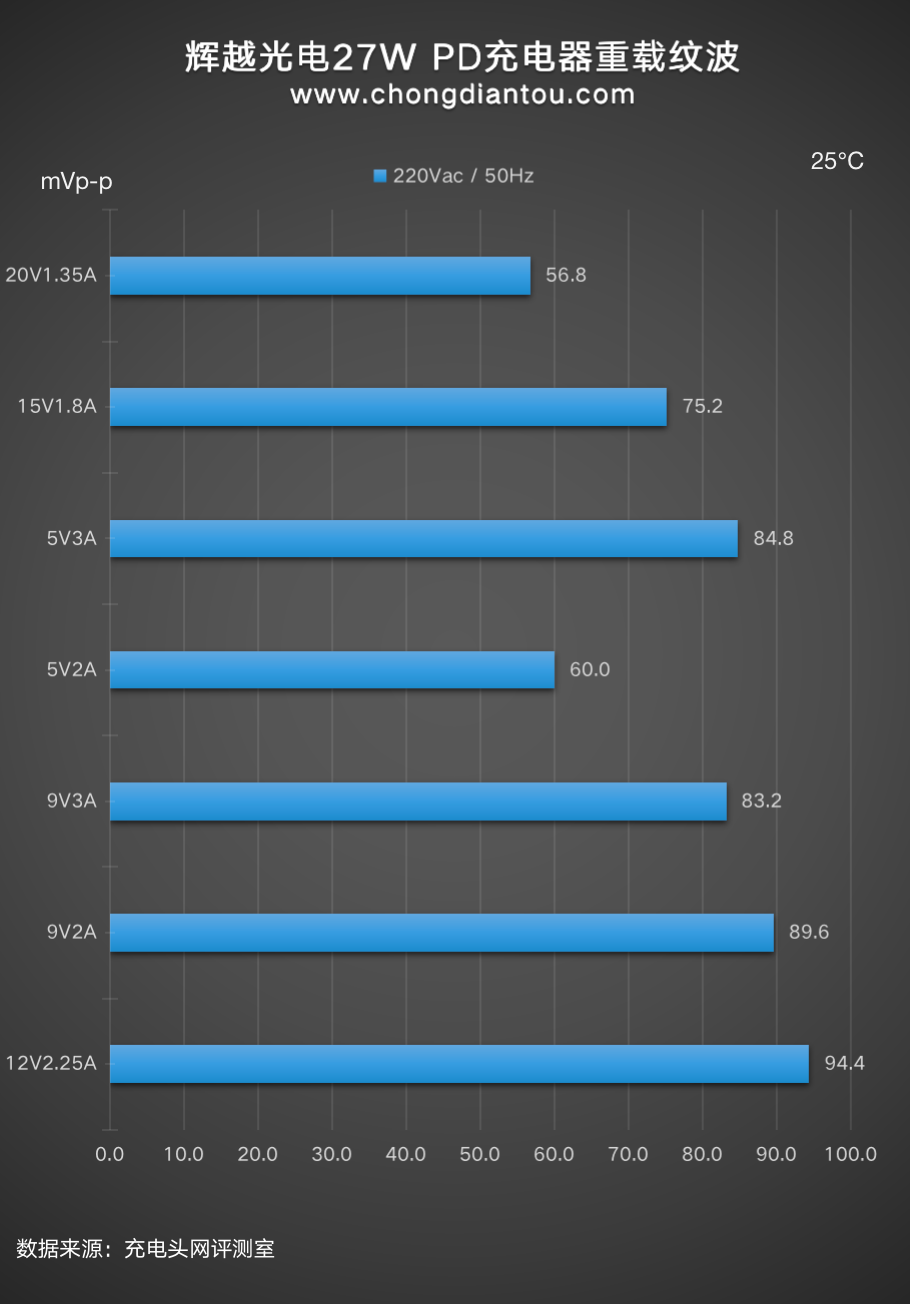

重载情况下：七个档位输出时纹波峰峰值从56.8mVp-p到94.4mVp-p不等。

充电器在110V 60Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

空载情况下：五个档位输出时纹波峰峰值从46.4mVp-p到54.4mVp-p不等。

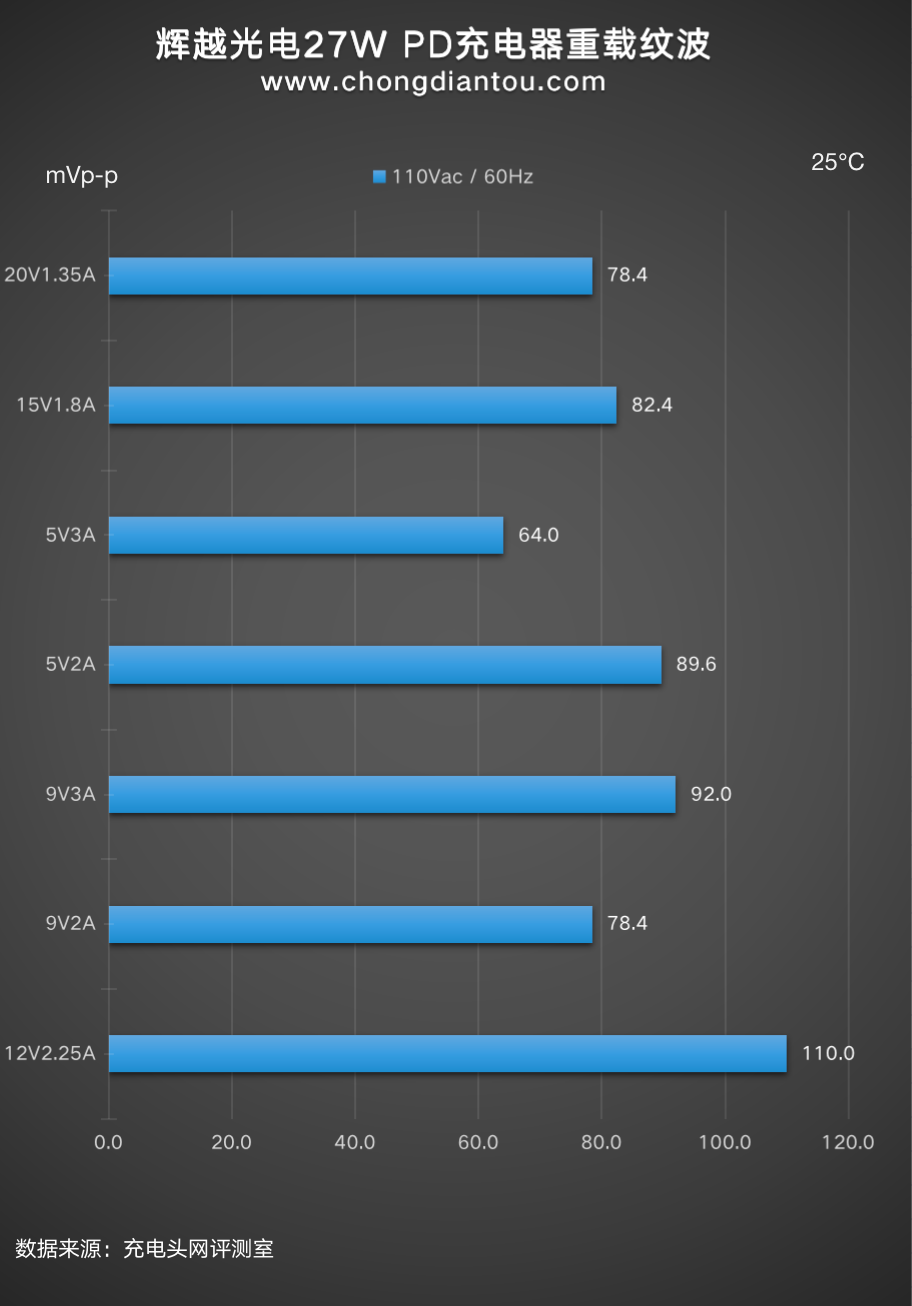

重载情况下：七个档位输出时纹波峰峰值从64mVp-p到110mVp-p不等。

充电头网总结

辉越光电的这款充电器在外观造型上采用了目前小体积充电器常见的方块外观造型，充电器的输入端插脚不可折叠，这样可以使得内部的空间的利用达到最大化，输出端采用单USB-C物理输出接口设计。

性能上充电器支持PD、PPS、Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、MTK-PE快充协议，支持5V3A、9V3A、12V2.25A、15V1.8A、20V1.35A五个电压档位以及3.3-9V 3A和3.3-11V 2.25A两组PPS档位。实测为设备充电均可以触发PD快充，对于魅族16th Plus也可以提供PE快充服务，整体的快充兼容不错。

辉越光电的这款充电器在外形体积上有着和苹果5W充电器差不多的大小，但性能上却支持27W的充电功率，此前对于小体积的充电器的评价为苹果5W充电器的大小，20W的性能，现在要更新为苹果5W充电器的大小，27W的性能了。

此产品已经开始启动CB,ETL,CCC,PSE,KC，CE,FCC,BSMI等各国认证，并且预备了中规，美规，日规，欧规，韩规，英规等各国插头。认证预计在5月份陆续取得相关证书。
