胆机功放的灯丝的供电方式，宝丽森高频灯丝交流技术
电子管灯丝的供电电压根据电子管型号不同而高低不等。供电方式也有直流和交流之分。如最早的干电式电子管直流收音机所使用的电子管，如 1A2、 1B2 、1K2 等，其灯丝电压为 l.2v ，电流为 0.3A 。发展到后来采用直流电瓶蓄电池供电的 2A3 、 2A5 、 2A7 等电子管，其灯丝电压均为 2.5V 。这些电子管现在已消声匿迹。
在交直流两用机中最常用的电子管，如 6L6 、 KT66 、 6CA7 、 EL34等，其灯丝电压均为 6.3V ，常用的前置放大管 12AU7 、 12AX7 、 12sJ7 等的灯丝电压均为 12.6v 。
现代国外许多新型的OTL 功放机，为了减轻电源变压器的功耗，采用现代大功率高电压灯丝管，如 30KDL、 35LR6、 40KD6、 50HB26 等，亦可将灯丝串联起来直接与市电相接.
常用的灯丝电源电路
在高增益的多级放大器中，放大器特别是前级放大器由于输入阻抗高，极易受灯丝交流电场的干扰。在灯丝采用交流供电的情况下，为了消除灯丝造成的交流干扰，灯丝电源电路也有多种抑制交流干扰的电路形式。

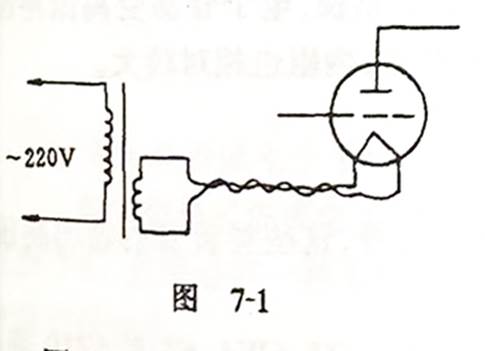

图 7-1 是例行使用的一种灯丝连线双线绞合的方式。利用两线走向相反，电磁场相互抵消来抑制交流电场的干扰。

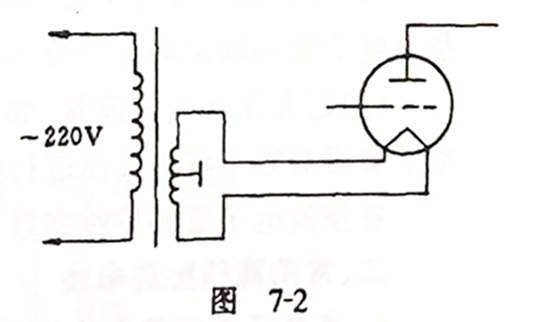

图 7-2是一种在电源变压器灯丝线圈绕组中设置中心抽头并使中心抽头接地的供电方式。利用两组灯丝绕组的方向相反来将交流干扰电场相互抵消。

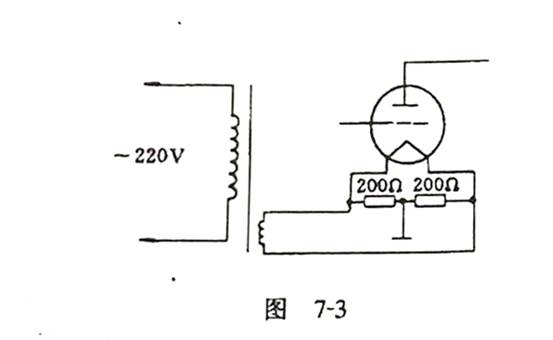

如电源变压器灯丝绕组来设置中心抽头也可采用功耗为 1 -2w 的相同阻值的电阻（200 -300Ω）组成，图 7-3 所示的是平衡桥电路。

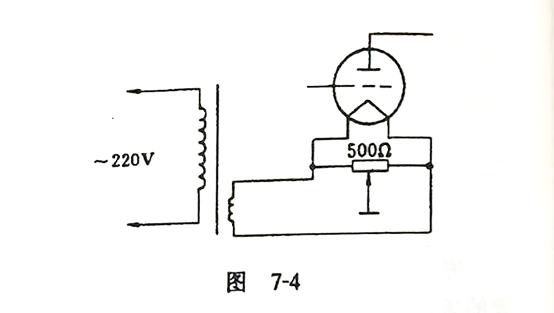

或采用低阻值（ 400-600Ω）的 x 型线性电位器，组成图 7-4 所示电路，通过精确地调节中心电压的平衡，对交流声进行抑制。

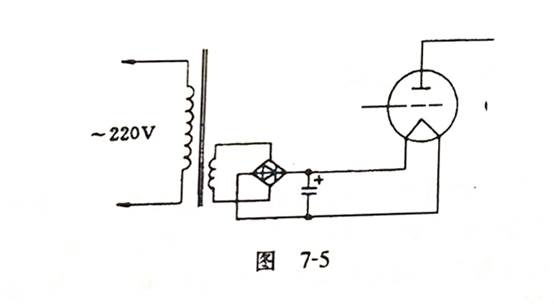

有些品质的功放机，其灯丝采用纯净的直流供电方式，这样可取得更好抑制交流干扰的效果。如图7-5所示。

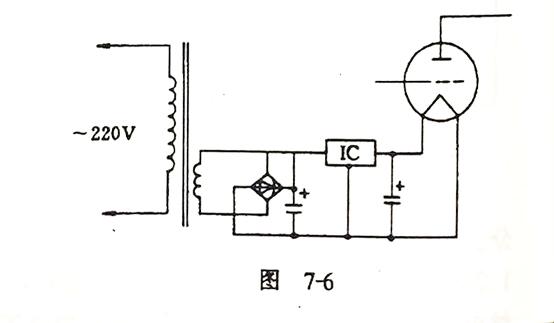

还有些灵敏度较高的功放机，对前级电子管灯丝的供电，不但采用了整流滤波的直流供电方式，而且还增加了三端稳压器，魔尊中彻底杜绝交流干扰。其电路如图7-6所示。
电子管功率放大器有哪几种连接方法？各有何特点？
电子管功放的类型较多，目前比较流行的有单端 A类、 A类推挽、 AB1类、AB2类功放等。比较典型、著名的超线性功放、威廉逊功放等均属 AB1类。其输出功率一般有10w、30W、40W、60W等多种。
目前比较流行的几种推挽功放及偏压方式有以下几种：
1、标准接法，自偏压方式
标准接法是按照束射四极管特性所规定的要求，其功放的特点是放大效率高，各项电性能指标一般。电子管推挽功放级的栅极负偏压一般有两种方式，即自偏压方式与固定偏压方式。
在AB类推挽功放中，通常采用的是自偏压方式，使输入电压低于栅极负压，使功放始终工作于线性放大区域内，故栅极始终处于负电位，不产生栅流，故失真度也较小。只要按照已经设计好电路中所规定的数值， 一般无须进行调试，功放均能正常地工作。
2、.超线性接法，自偏压方式
超线性放大器的主要特点是输出管有帘栅极反馈，输出变压器上帘栅极上抽头位置按阻抗比0．18来计算，故匝数比为其平方根，即约等于 0. 43。束射四极管若有帘栅 极反馈，则最大输出将会 减小，但放大器的线性、频率响应与保真度均有提高。为了补偿其输出的不足，可采用提高功放级的直流电压来适当提高输出功率。其工作状态为 AB1 类放大，采用自偏压方式， 因此工作稳定可靠，装置方便，成功率高。
3、三极管接法，自偏 压方式
三极管接法即为著名的威廉逊放大器，其电路特点是全部采用三极电子管，特别是将输出高性能。的束射四极管改为三极管 接法。功放管的栅极采用 自偏压方式，失真小，工作稳定。
威廉逊放大器的最大特点是保真度高，频率响应宽，从10Hz~ 20kHz，增益平坦。但输出效率比超线性放大器差。
4、高输出功率接法，固定负偏压方式
为了提高放大器效率，使输出功率增加，可采用高输出功率接法。即：功放管屏极通过输出变压器接至高压电源B1，帘概极接至另一高压电源B2。
栅极负偏压根据所采用功放管的特性不同，分别由专门固定的负压电源供给，这样就可充分地发挥出各功率管的最大功效。但固定栅负压的配置除按照其规定值以外，如调试不当，或电路中负压调节电位器接触不良，可能导致功放管过载，损伤电子管。
