您从未听说过的11个最伟大的真空电子管,在六七十年代独领风骚

在我们之前的认知中,只有老式收音机才使用真空电子管,这是一篇让人大开眼界的文章,本文作者是真空电子管领域的专家,他给我们介绍了在过去60或70年代中无疑改变了世界的真空管。

您从未听说过的11个最伟大的真空管

这些真空装置在冷战期间站岗,先进的粒子物理技术,治疗过癌症的患者,并使甲壳虫乐队在收音机里听起来不错。

文:卡特·M·阿姆斯特朗(Carter M. Armstrong)

在数以百万计的固态设备支撑的时代,您是否还要关心真空管?你绝对应该!对于丰富性,戏剧性和纯粹的光彩,很少有技术时间表可以与真空管的116年(且不断增长)历史相匹配。为了证明这一点,我整理了一个系列,这些真空管在过去60或70年代中无疑改变了世界。

而且,从很好的角度来看,您还会在这里找到一些太独特,太酷或太奇怪而默默无闻的消逝。

我的清单并不全面。在这里,您找不到像Nixie管或闸流管那样的充气玻璃器皿,没有“超高”脉冲功率微波设备,也没有阴极射线管。我特意省略了一些著名的电子管,例如卫星行波管和微波炉磁控管。而且我非常迷射频管,因此我忽略了音频管的广泛应用,一个值得注意的例外。

但是,即使在我选择的参数范围内,也有如此多惊人的设备,以至于很难只选择其中的11种。因此,这是我对某些有影响的电子管的特殊顺序不分先后。

1医用磁控管

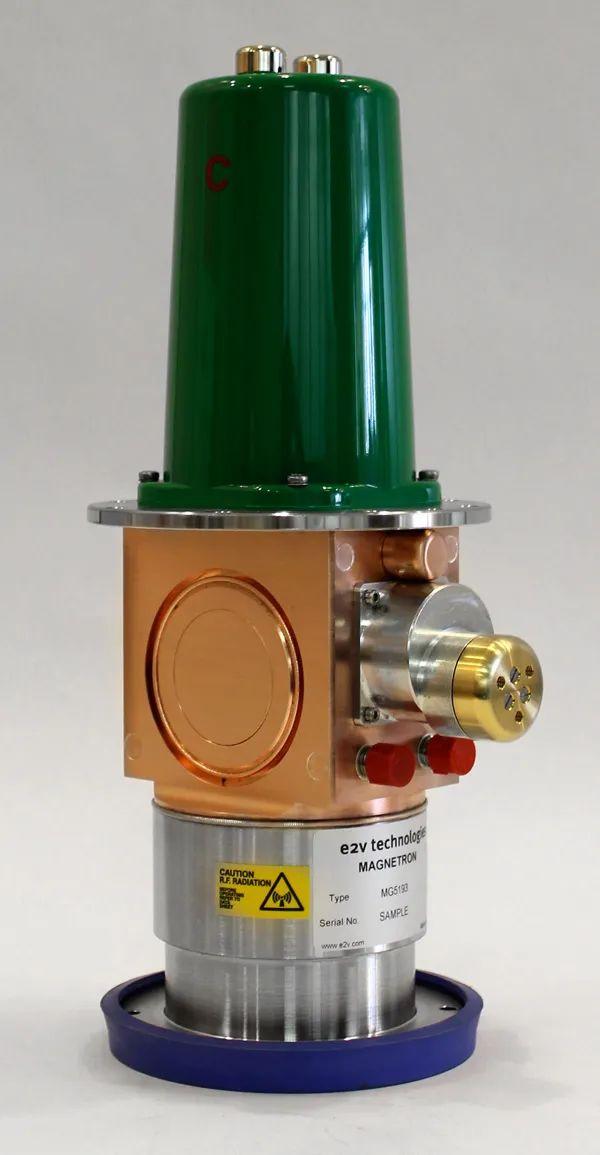

Medical Mangnetron的照片图片:Teledyne e2v

如果要以紧凑的封装有效地产生相干射频功率,则无法击败磁控管。

磁控管在第二次世界大战中首次崛起,为英国雷达提供动力。磁控管在雷达中的使用在1970年代开始减弱,但这种管在工业,科学和医学应用中找到了新的生命,并一直延续到今天。

医用磁控管正是为此用途而发光的。在线性加速器中,它会产生高能电子束。当束中的电子被靶中的原子核偏转时(由具有高原子序数的材料(例如钨)组成),会产生大量X射线,然后可以将X射线定向杀死肿瘤中的癌细胞。1952年,伦敦哈默史密斯医院安装了首个用于放射治疗的临床加速器。一个2兆瓦的磁控管为3米长的加速器提供了动力。

继续开发大功率磁控管以满足放射肿瘤学的需求。此处显示的医用磁控管由e2v Technologies(现为Teledyne e2v)制造,产生的峰值功率为2.6 MW,平均功率为3千瓦,效率超过50%。它只有37厘米长,重约8公斤,小巧轻便,足以容纳放疗机的旋转臂。

2回旋管

Gyrotron的照片图片:核聚变/国际原子能机构

回旋管是1960年代在苏联设想的,是一种大功率真空装置,主要用于在核聚变实验(如ITER)中加热等离子体,该实验现在在法国南部进行。这些实验性反应堆可能需要高达1.5亿摄氏度的温度。

那么兆瓦级回旋管如何工作?这个名字提供了一个线索:它使用在腔体内的强磁场中旋转或旋转的高能电子束。(我们管的人们喜欢我们的-trons和-trodes。)旋转电子和腔体电磁场之间的相互作用产生了高频无线电波,这些无线电波被引导到等离子体中。高频波会加速等离子体中的电子,从而在此过程中加热等离子体。

产生1兆瓦平均功率的灯管不会很小。聚变回旋管通常高约2至2.5米,重约1公吨,其中包括6或7特斯拉超导磁体。

除了加热聚变等离子体外,回旋管还用于材料处理和核磁共振光谱学中。在美国军方的主动拒绝系统中,还对非致命人群控制进行了探索。该系统投射出相对较宽的毫米波光束,直径可能为一米半。光束旨在加热人的皮肤表面,产生灼烧感,但不会穿透或损坏下面的组织。

3迷你行波管

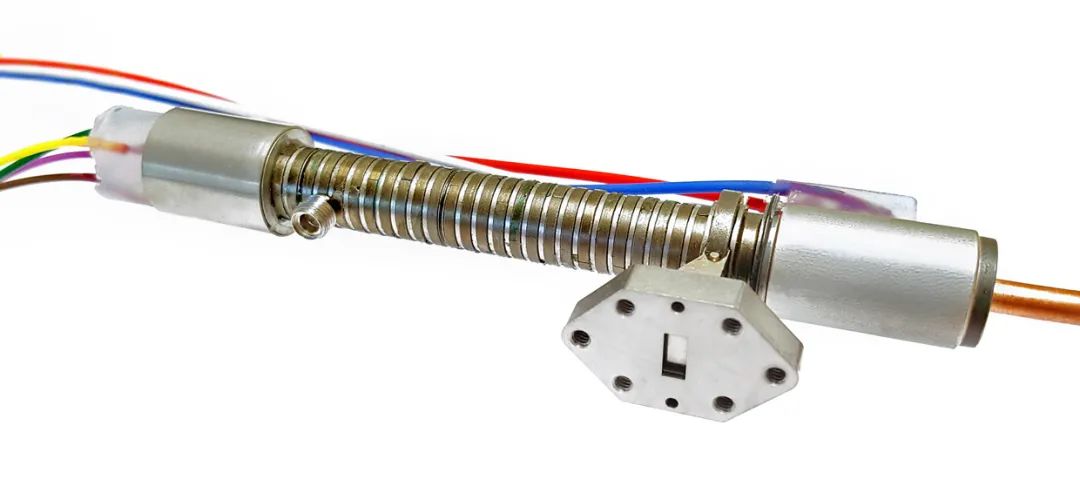

迷你行波管照片图片:L3Harris电子设备

顾名思义,行波管(TWT)通过电路中行进或传播的电磁波的电场与流动的电子束之间的相互作用来放大信号。

20世纪大多数TWT被设计为具有极高的功率增益,放大率达到100,000或更高。但是您并不总是需要那么多收益。输入mini TWT,如L3Harris Electron Devices的示例所示。迷你TWT的增益约为1,000(或30分贝),适用于需要40至200瓦范围内输出功率且需要小尺寸和低电压的应用。例如,以14 GHz的频率运行的40 W迷你TWT可以放在您的手掌中,重量不到半公斤。

事实证明,军事部门非常需要小型TWT。微型TWT在1980年代问世后不久,就被用于飞机和舰船的电子战系统中,以防御雷达制导导弹。在1990年代初期,设备设计人员开始将微型TWT与紧凑的高压电源集成在一起以为设备供电,并使用固态放大器来驱动设备。组合创建了所谓的微波功率模块或MPM。由于其体积小,重量轻和效率高,MPM放大器可立即用于诸如“捕食者”和“全球鹰”之类的军用无人机的雷达和通信发射器中,以及电子对策中。

4加速器速调管

加速器速调管照片图片:档案和历史办公室/ SLAC国家加速器实验室

速调管帮助开创了高能物理大科学时代。速调管将电子束的动能转换为射频能。该设备的输出功率比行波管或磁控管大得多。罗素(Russell)和西格德·瓦里安(Sigurd Varian)兄弟在1930年代发明了速调管,并与其他人一起创立了瓦里安(Varian Associates)进行销售。如今,瓦里安(Varian)的电子管业务在通讯和电力工业(Communications and Power Industries)上持续发展。

在速调管内部,由阴极发射的电子向阳极加速以形成电子束。磁场使光束在通过阳极的孔到达光束收集器时不会膨胀。在阳极和集电极之间是称为空腔谐振器的中空结构。高频信号被施加到最靠近阴极的谐振器,从而在腔体内建立了电磁场。当电子束通过谐振器时,该场对电子束进行调制,从而导致电子的速度发生变化,并且当电子向下游的其他空腔谐振器移动时,电子会聚束。大多数电子在通过最终谐振器时会减速,最终谐振器以高功率振荡。结果是输出信号远大于输入信号。

在1960年代,工程师们开发了速调管作为斯坦福大学正在建造的新型3.2公里线性粒子加速器的射频源。SLAC速调管的工作频率为2.856吉赫,并使用250千伏的电子束,产生的峰值功率为24兆瓦。为了获得高达500亿电子伏特的粒子能量,需要其中240多个。

SLAC速调管为真空管作为高级粒子物理和X射线光源设备的RF源的广泛使用铺平了道路。SLAC速调管的65兆瓦版本仍在生产中。速调管还用于货物筛选,食品灭菌和放射肿瘤学。

5环形棒行波管

环形杆行波管照片图片:L3Harris电子设备

仍然强大的一种冷战管是巨大的环形杆行波管。这种大功率灯管从阴极到集电极的距离超过3米,是世界上最大的TWT。北达科他州的Cavalier Air Force Station上有128个环形TWT,可为超强大的相控阵雷达提供射频信号。这种被称为“周边捕获雷达攻击特征系统”(PARCS)的440MHz雷达用于寻找向北美发射的弹道导弹。它还作为空间监视网络的一部分,监视空间发射和绕行物体。PARCS由GE于1972年建造,可以追踪地球上所有轨道物体的一半以上,据说它能够识别2,000英里(3218公里)范围内的篮球大小物体。

在距离阿拉斯加海岸约1900公里的偏远谢米亚岛上的相控阵雷达中,使用了甚至更高频率的环形棒管。雷达被称为“眼镜蛇戴恩”,它监视非美国弹道导弹的发射。它还收集有关低地球轨道的太空发射和卫星的监视数据。

在这个庞然大物中使用的电路称为环形棒,它由通过沿其长度重复的交替的条或棒连接的圆环组成。这种设置所提供的电子束在电子束上的电场强度要比花园式TWT高,后者的射频波沿螺旋形导线传播。环形管的场强较高,因此功率增益更高,效率更高。这里显示的管是雷神公司在1970年代初期开发的;现在由L3Harris Electron Devices制造。

6Ubitron

一个男人和Ubitron的照片照片:罗伯特·菲利普斯(Robert Phillips)

在“自由电子激光器”一词出现之前的十五年,有一个真空管以同样的基本原理工作-泛子,即“起伏束相互作用”的代表。

1957年泛素的发明是偶然发生的。加州帕洛阿尔托的通用电气微波实验室的工程师罗伯特·菲利普斯(Robert Phillips)试图解释为什么一个实验室的行波管发生振荡而另一个却没有。比较这两个灯管,他注意到它们的磁聚焦发生变化,这导致一个灯管中的光束摆动。他认为这种起伏可能会导致与波导中电磁波的周期性相互作用。反过来,这对于产生极高水平的峰值射频功率很有用。因此,泛素诞生了。

从1957年到1964年,菲利普斯(Phillips)及其同事制造并测试了各种泛子。此处显示的1963年照片是GE同事Charles Enderby手持的无核子磁铁。该灯管在70,000伏的电压下工作,在54 GHz时产生的峰值功率为150 kW,创下十年来的最高水平。但是资助泛光子工作的美国陆军在1964年停止了研发工作,因为没有天线或波导可以处理如此高的功率水平。

当今的自由电子激光器采用了与泛素相同的基本原理。实际上,为了表彰他在泛子上的开拓性工作,菲利普斯于1992年获得了自由电子激光奖。现在,安装在粒子加速器的大型光和X射线源中的FEL产生强大的电磁辐射,该电磁辐射用于探索化学键的动力学,了解光合作用,分析药物如何与靶标结合,甚至产生温暖而稠密的物质,研究气体行星的形成方式。

7激子管

Carcinotron的照片图片:CSF

法国管称为回旋加速器,是冷战时代另一个引人入胜的例子。与磁控管有关,它是由Bernard Epsztein于1951年在CompagnieGénéraledeTélégraphieSans Fil(CSF,现为Thales的一部分)上构思的。

像泛子一样,回旋加速器是为了解决传统电子管的振荡问题而诞生的。在这种情况下,振荡的源头可以追溯到射频电路沿电子束电子束的相反方向倒流的功率。Epsztein发现,振荡频率可以随电压而变化,因此获得了电压可调的“反向波”管的专利。

在大约20年的时间里,美国和欧洲的电子干扰器都使用电子回旋加速器作为其射频电源。此处显示的电子管是CSF在1952年制造的第一支电子管。它在S波段提供了200 W的RF功率,该功率从2 GHz扩展到4 GHz。

考虑到它们可以处理的功率水平,回旋加速器非常紧凑。包括其永久聚焦磁体的500W型号重量仅为8千克,尺寸为24 x 17 x 15厘米,其阴影小于鞋盒。

还有这个奇怪的名字吗?Thales Electron Devices的真空电子科学家Philippe Thouvenin告诉我,它来自希腊语karkunos,意为小龙虾。当然,小龙虾会向后游。

8双模行波管

双模行波管照片图片:诺斯罗普·格鲁曼

双模TWT是1970年代和80年代在美国开发的一种用于微波对抗雷达的奇异球微波管。这种管子既可以进行低功率连续波也可以进行大功率脉冲操作,它遵循一句古老的格言:两个比一个更好:它有两个光束,两个电路,两个电子枪,两个聚焦磁体和两个收集器,全部封装在一个真空封套中。

该电子管的主要卖点是它扩大了给定应用的用途,例如,一种对策系统可以在连续波和脉冲功率模式下运行,但只需一个发射器和一个简单的天线馈源。电子枪中较短的脉冲功率部分中的控制网格可以迅速将电子管从脉冲转换为连续波,反之亦然。谈论将许多功能打包到一个小包装中。当然,如果真空泄漏了,您将失去两种电子管功能。

此处显示的灯管是由雷神公司的功率管部开发的,该部于1993年被利顿电子设备公司收购。雷神公司/利顿公司以及诺斯罗普·格鲁曼公司制造了双模TWT,但众所周知,这种管很难批量生产,因此已停产。2000年代初期。

9多光束速调管

多光束速调管照片照片:Thales

正如我们许多人所学到的那样,功率等于电压乘以电流。为了从真空管中获得更多功率,可以增加真空管电子束的电压,但这需要更大的管和更复杂的电源。或者您可以提高电子束的电流,但这也可能会带来问题。为此,您需要确保设备可以支持更高的电流,并且所需的磁场可以安全地将电子束传输通过电子管电路,即电子管与电子束相互作用的部分。

此外,由于功率转换所需的电子束受到影响,电子束的效率通常会随着电子束电流的增加而下降。

如果要谈论具有单个电子束和单个电路的常规真空管,则所有这些警告都适用。但是,如果您使用多束光束,这些束光束来自多个阴极并经过公共电路,该怎么办?即使单个电子束电流适中,总电流仍会很高,而器件的整体效率不会受到影响。

1960年代,在美国,苏联和其他地方研究了这种多光束装置。美国的工作逐渐减少,但苏联的活动仍在继续,从而成功部署了多光束速调管或MBK。苏联将其中许多电子管用于雷达和其他用途。

上面显示了MBK的现代示例,该示例由法国Thomson Tubes Electroniques公司(现已成为Thales的一部分)于2001年生产。该MBK是为德国电子同步加速器(DESY)开发的。欧洲X射线免费电子激光设备使用的是更高版本。该管有七束,总电流为137安培,峰值功率为10 MW,平均功率为150 kW;它的效率大于63%。相比之下,汤姆森(Thomson)开发的单束速调管可提供5 MW峰值功率和100 kW平均功率,效率为40%。因此,就其放大能力而言,一个MBK相当于两个传统的速调管。

10Coaxitron

Coaxitron的照片图片:RCA

到目前为止,我所描述的所有电子管都是专家所说的束波装置(在磁控管的情况下是束流波)。但是在这些设备问世之前,电子管具有栅格,栅格是透明的屏幕状金属电极,插在电子管的阴极和阳极之间,以控制或调节电子流。根据管子有多少个栅格,它被称为二极管(无栅格),三极管(一个栅格),四极管(两个栅格)等等。低功率管被称为“接收管”,因为它们通常用于无线电接收器或开关中。(在这里,我应该注意的是,我所说的“管子”被英国人称为“阀门”。)

当然,还有更高功率的电网管。您猜对了,发射管用于无线电发射器中。后来,高功率栅格管进入了许多有趣的工业,科学和军事应用。

三极管和高阶栅极管均包括阴极,电流控制栅极和阳极或集电极(或极板)。这些管中的大多数是圆柱形的,中心电极通常是细丝,被电极围绕着。

由RCA在1960年代开始研发的coaxitron,是圆柱设计的独特组合。电子从圆柱状同轴阴极径向流到阳极。但是,共辐射管的阴极没有一个单一的电子发射器,而是沿其圆周分割的,有许多加热的灯丝作为电子源。每个灯丝形成自己的电子小束。因为子束径向流向阳极,所以不需要磁场(或磁体)来限制电子。因此,考虑到它的兆瓦级功率水平,它是非常紧凑的。

一个1兆瓦,425 MHz的同轴加速器重130磅(59千克),高24英寸(61厘米)。虽然增益适中(10至15 dB),但作为紧凑型超高频功率增强器,它仍然是一种动力。RCA设想将同轴加速器作为驱动RF加速器的来源,但最终在高功率UHF雷达中找到了家。尽管近来,同轴设备已取代了同轴加速器,但某些仍在传统雷达系统中使用。

11德律风根音频管

图片:Thump / Soundgas

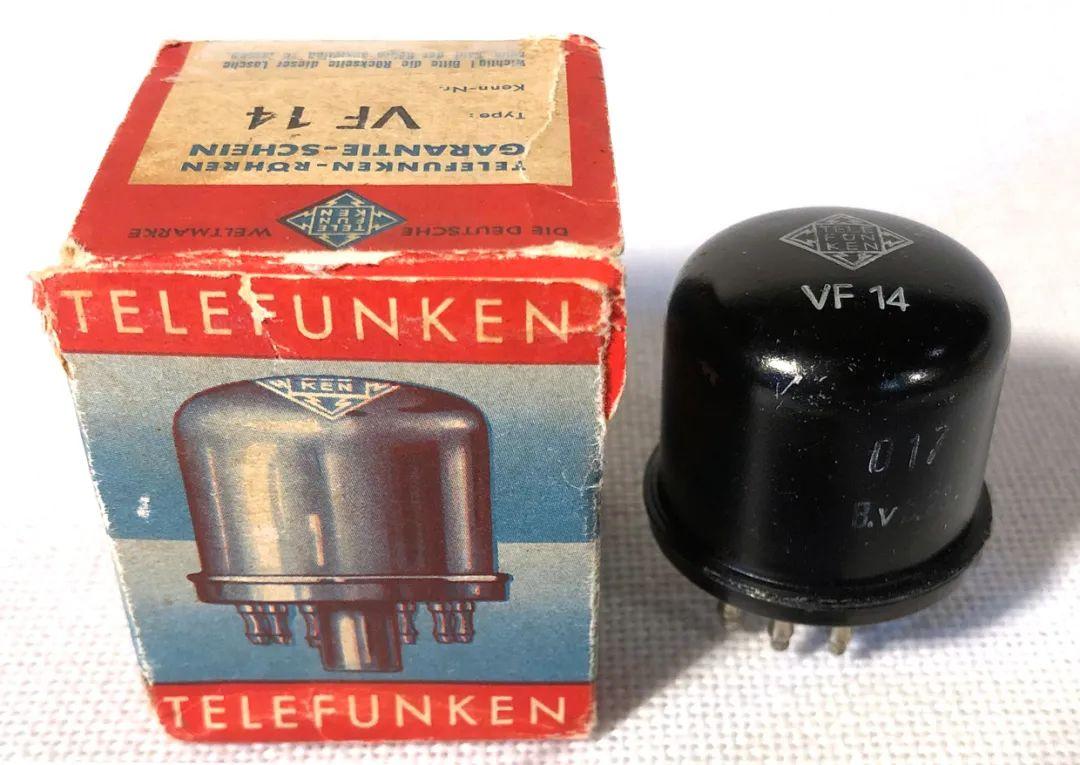

一个重要的传统带网格管位于与速调管和回旋管等兆瓦级野兽的功率/频谱相反的一端。在音频工程师和唱片艺术家的推崇下,Telefunken VF14M被用作弗兰克·辛纳屈(Frank Sinatra)和甲壳虫乐队的制片人乔治·马丁爵士(Sir George Martin)所钟爱的传奇Neumann U47和U48麦克风的放大器。有趣的事实:伦敦Abbey Road Studio展出了一个Neumann U47麦克风。VF14M电子管名称中的“ M”表示它适合麦克风使用,仅授予通过Neumann筛选的电子管。

VF14是五极管,这意味着它具有五个电极,包括三个栅格。但是,当用在麦克风中时,它就像一个三极管一样工作,其两个栅格捆绑在一起并连接到阳极。这样做是为了充分利用三极管的优越音质。VF14的加热器电路以55 V的电压运行,该电路加热阴极以使其发射电子。该电压经过选择,以便可以将两个电子管串联连接在110 V主电源上,以降低电源成本,这在战后德国。

如今,您可以购买VF14M的固态替代品,甚至可以模拟电子管的55 V加热器电路。但是它能复制那种温暖可爱的电子管声音吗?关于这一点,音频势利者将永远不会同意。

这篇文章刊载在2020年11月的印刷版上,标题为《您从未听说过的9个最伟大的真空管》。

source:ieee.org

小叔来啦:

本文作者简介:

真空管专家的生活

Carter M. Armstrong的照片

拍摄:迈克尔·马丁

“如果您告诉我我会在真空管上度过我的职业,那我会说,‘没办法。太疯狂了!' ”

卡特·阿姆斯特朗(Carter M. Armstrong)这样说,实际上他在真空设备上工作了40多年。它开始于研究生院,当时他的博士学位是马里兰大学的顾问将他转向了电子束。在北卡罗来纳州立大学,利顿州诺斯罗普·格鲁曼公司,海军研究实验室以及最近在加利福尼亚托伦斯的L3Harris任职期间,他一直担任公司电子设备部门高级开发总监。

阿姆斯特朗说,在整个过程中,这项工作一直在智力上激发和情感上的回报。他说:“解决棘手的问题很好。” “物理学很难,工程很难,而且都是相互关联的。并不是每个人都能做这种工作,但它确实会渗入您的血液。”

在这张照片中,IEEE院士Armstrong拥有他协助开发的两种设备:毫米波微型行波管和微波功率模块。他说,除了微波炉中无处不在的磁控管和通信卫星中的行波管之外,真空设备仍然可以在令人惊讶的广泛应用中找到自己的方式,在这些应用中,“您需要高效,大功率和宽放大带宽”。这些应用包括癌症治疗,聚变反应堆,工业加热,粒子加速器,雷达,导弹防御和电子战。

在阿姆斯特朗的文章中,几乎所有的管子都是他在职业生涯中曾帮助设计或接触过的,但根据他的儿子德里克(Derek)的推荐,他也加入了其中。那就是Telefunken VF14M,这是一种在声望很高的Neumann U47和U48麦克风中使用的专用音频管。几十年来,包括Ella Fitzgerald,Frank Sinatra和Beatles在内的许多录音师都喜欢这些麦克风。

“我是甲壳虫乐队的忠实粉丝,所以我很乐意加入其中。”阿姆斯特朗说。

电子管——不能忘却的经典

电子管 曾经是电子电路的主角,被广泛应用在无线电、电子仪器等电路中,如收音机、电视机、示波仪等,它为人类文明的进步做出了不可磨灭的贡献。虽然晶体管 的出现,以其优越的性能迅速在很多领域里代替了电子管,但电子管的工作原理、研制思路、性能等仍然值得我们研究、学习,况且由于电子管负载能力强、线性性能 优于晶体管、在高频大功率区域的工作特性比晶体管要好,因此一些电路中仍然有其身影,比如一些老式的电视机中的显像管,古董级的电子管收音机等。备受推崇的胆机 以其优美的音色、音质 令许多人叹为观止,关键是其使用了电子管,这是晶体管、集成电路无法比拟的,电路结构简单,制作比晶体管机还方便,因此倍受欢迎。还有一些大功率无线电发射机、治疗机、对撞机等仍广泛使用电子管。因此有必要继续研究电子管。作为电子技术爱好者,知识没有新旧,了解其基本结构、原理、用途对于我们研究电子电路大有裨益。

电子管收音机

显像管电视机

胆机

电子管发展简史

1.1883年伟大的发明家爱迪生 在研制电灯时做了大量的试验,一次他在真空电灯泡内部的炭丝附近安装了一小结铜丝,想阻止炭丝的蒸发,但失败了,他无意发现,没有连接在电路里的铜丝中有了电流,当时爱迪生正在潜心研究电灯,没有研究这个现象,但他为这一发现申请了专利,叫做爱迪生效应

2.1904年,世界上第一只电子二极管在英国物理学家费来明 的手下诞生了,这样使得爱迪生效应有了实用价值。费来明获得了这项发明的专利。1907美国发明家德福雷斯特在 二极管的灯丝和极板间巧妙的加入了一个极板,从而发明了具有放大作用的真空三极管。

电子管定义是一种在玻璃等气密性封闭容器中产生电流传导,利用电场对真空中的电子流的吸引作用,以获得信号放大或振荡的电子器件。与晶体管相似的地方就是均有电场的参与,通过阳极(正极)、基极(栅极)控制电流的变化。不同之处是电子管的载流子仅仅是电子,而晶体管有空穴、电子两种,当然还有其它许多不同之处。

电子管最大的特点管子是高度真空状态 ,这样做的目的是为了保证不引起气体电离,导致载流子性质发生变化,特性曲线变差,并且电极氧化寿命缩短。因此漏气的电子管就是损坏的管子,不能继续使用了。电子管的缺点是明显的:体积大、功耗大、发热量大,寿命短、结构脆弱,需要高压电源。

世界上第一台计算机于1946年在美国宾夕法尼亚大学诞生,用了1.8万个电子管,占地167平方米,重达30吨,耗电150kw。

电子管分类, 同半导体器件一样,聪明的人类根据需要制造出了多种多样的电子管,以适应不同的条件,种类很多,分发很多。

1.按电极数:三极管、四极管、五极管.....九极管、复合管,三极以上的电子管成为多极管

2.按冷却方式:水冷、风冷、自然冷却

3.按内部结构:单二极管、双二极三极管、单三极管等

4.按屏蔽方式:锐截止屏蔽电子管、遥截止屏蔽电子管

5.外形:瓶形玻璃管(ST)、橡实管、筒形玻璃管(GT)、大型玻璃管(G式管)、金属瓷管、小型管(花生管或指形管)、塔形管(灯塔管)、超小型管(铅笔型)

6.阴极的加热方式:直热式(电流直接通过阴极使其达到热电子发射状态)、旁热式(通过阴极旁的灯丝发热)

7.用途:电压放大管、功率放大、混频或变频、整流管、振荡管、检波管、调谐指示、稳压管

电子管细分类

1.空间电荷控制管:收信放大管、发射管、调制管、阻尼管、稳流管、整流管、稳压管;

2.电子束管:光电图像器件(摄像管)、阴极射线管(示波管等)

3.微波管:磁控管等

4.光敏器件:光电管等

5.离子管;辉光放电管

6.其它;X射线管等。

电子管内部结构

1.阴极,发射电子的源泉;但是在常温下阴极不会发射电子,需要对其加热才能发射电子,这种通过加热的方式进行发射电子叫做电子的热发射。所有的电子管均是采用这种方式来发射电子的;

2.灯丝:用来加热阴极,直热式的灯丝就是阴极,旁热式的灯丝只负责加热阴极;

3.阳极:接收阴极发射的电子,外接电源正极。

4.栅极:控制到达阳极的电子数量;还有抑制栅极、屏栅极;栅极、抑制栅极加负电压,屏栅极加正电压

5.芯柱:支持管内的各个电极以及把各个电极引出管外;

6.云母片:固定电机和维持电极间的相对位置以及有防止管芯振荡的功能

7.吸气剂:用来吸收管内残余的气体,使管内始终保持高真空状态

8.管底;管脚上装引脚,实现电子管的固定、安装,与外电路连接

9.管壳:用来形成真空,固定内部结构

三极电子管结构

电子管的引脚序号确定方法

具有定位键的电子管:首先把管底向上,然后以定位键左方的第一个为1脚,其余的依次按顺时钟方向确定即可。

小型管:首先把小型管引脚向上,然后以引脚间距离最大的左方一个定为1脚,其余依次按顺时钟方向确定;

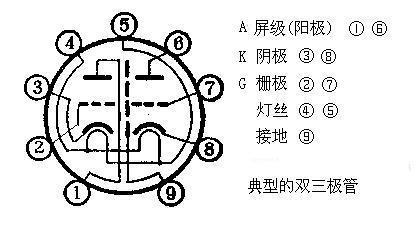

典型的双三极管管脚图

电子管管脚识别技巧 :电子管管内各电极是通过管脚与外部电路连接的,一旦接错了管脚,会使电路无法工作,甚至烧毁管子。

小七脚、小九脚管管脚排列:在电子管收音机、扩音机中,采用的电子管大多是七、八、九脚。其中常用的七脚管有6A2、6K4、6J1、6J2、6G2、6Z4等;常用的九脚管有6P1、6N1、6P14、6U1、6E1、6E2,由于这两类管子都属于玻璃外壳的小型管子,也称为指形管或花生管,而把它们的管脚称为小七脚、小九脚。这些管子的管脚朝向自己,有两只管脚之间的距离较大,我们称这段较大距离为缺口,把缺口左边第一只管脚数为第一脚,然后按顺时针方向依次为第二、第三...。如上图典型的双三脚管管脚图。

八脚管,如6P6P、6J8P、5Z3P等,这些管子的管脚之间的距离是相等的,为了防止插错又设了一个中心管钥其定位作用,管钥左边第一个管脚为第一脚,然后顺时针方向依次为第二脚....如上图所示。

四脚管、五脚管管脚排列,这些管子的管脚中有两只较粗,为灯丝,把管脚超限自己,左边的粗脚为第一脚,然后按顺时针方向依次为第二脚.....

电子管的命名方法 分阴极射线管、收信放大管、发射管、光电管等命名方法不一。下面仅以常见的收信放大管说明

由四部分组成:1234 ,

1表示灯丝电压(v)的数字,如有小数则取其整数部分。

2.表示管子的类型,D-二极管(检波),Z-二极管(小功率整流),H-双二极管,6-双二极管、三极管,B-双二极管-五极管,C-三极管,N-双三极管,F-三极-五极管,S-四极管,J-锐截止五极管和锐截止束射四极管,K-遥截止五极管,T-双四极管或双五极管,P-输出五极管及输出束射四极管,A-变频管,U-三极-六极管-七极管-八极管,E-调谐指示管;

3.表示同类产品序号的数字;

4.表示结构形式的字母,p-玻璃管,k-陶瓷管,j-橡实管-小型管-无代号,超小型管-直径大于11mm-g,直径11-8mmb,直径4mm-8mma,直径<4mmr,锁式管s,盘封管d

如5Z4P:双二极管整流管

6N9P:间热式双三极管

二极电子管

二极电子管结构:阳极、阴极、灯丝、真空管组成,也叫真空二极电子管,是最先被发明的。灯丝的作用是加热阴极,使其内部热运动增强,阴极是由金属组成,我们知道金属内的自由电子的运动受温度影响较大,当温度增加时会有自由电子从其表面逸出,这就叫做电子的热发射,不同金属的热发射电子的能力不同,我们在阴极上涂抹容易发射电子的物质。当中阳极施加正电压后,就会在阳极、阴极之间形成电场,电场方向由阳极指向阴极,阴极逸出的电子就会在电场力的作用下向阳极运动,这样就形成了电流,电流方向由阳极指向阴极,与自由电子运动方向相反。当在阳极施加负电荷后,会阻挡电子的运动,这样就不会形成电流,这就是二极电子管的工作原理,它有很好的单向导电性,这一点上比晶体二极管要强,但其可以通过的电流较小,阳极电压较高。用它的这个特性可以用来整流,为了发挥其整流效果,人们将阳极做成两个这样就可以组成双二极管,共用一个阴极,可以用来做全波整流。

旁热式二极电子管

三极电子管 :在二极电子管的阳极和阴极之间靠近阴极的地方加装第三电极g(栅极),就形成了三极管。利用栅极来控制阴极向阳极发射电子的数量。其和晶体三极管的对应关系:阴极相当于发射极,栅极相当于基极,阳极相当于集电极,其电路组成如同晶体三极管基本放大电路,不过栅极加的是负偏压。三极电子管的缺点是极间电容大,放大系数低。

三极电子管

电子三极管放大电路

四极管 :如果真三极管的阳极和控制栅极之间,另加一个栅极就构成了四极管,这个栅极称为屏栅极,其上加固定的正电压。四极管的缺点是阳极特性曲线存在下凹现象,使其工作范围受到了影响,单一的四极管已经被淘汰了。

五极电子管和束射四极管

五极电子管是在三极管的基础上,再增加两个栅极,成为具有三个栅极的电子管,g1称为控制栅极,g2称为屏栅极,g3称为抑止栅极。其特殊的结构使得极间电容减小,放大系数增加;

束射四极管和五极电子管 的不同之处是,它不用抑止栅极,而在阳极和屏栅极之间,装置了一对和阴极相连的聚束板,使其具有较大的功率。

复合电子管 ;将两个或三个独立的电子管合并装在一个管壳内,就形成了复合管

电子射线示波管 ,广泛应用在电子示波仪中作为显示电学量变化的波形,分:电子枪、偏转板、荧光屏,控制电子流运动轨迹的是电场;

显像管 :电子枪、偏转线圈、高压极、荧光屏,控制电子流运动轨迹的是电场和磁场。
