1939年，用GE公司胡桃木HJ-628六电子管收音机听战时新闻

1939年的GE HJ-628广播频段收音机和Trav-Ler “War Reporter”短波收音机

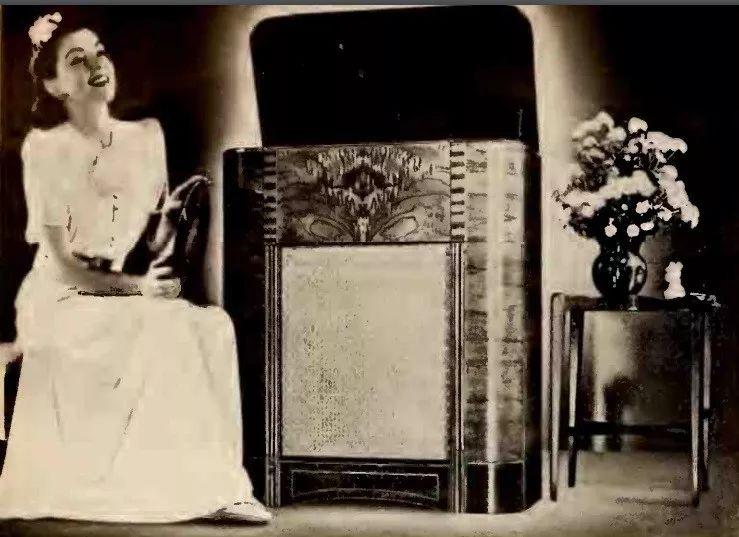

从1939年12月的《今日电台》上的这张照片可以看出，曾经有一段时间人们打扮得整整齐齐地收听广播。这个年轻女人正在听她的GE HJ-628六电子管收音机控制台及其胡桃木橱柜。

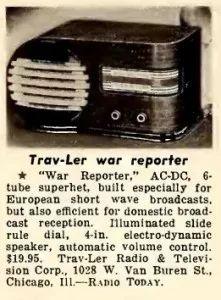

根据1939年12月的RadioToday4，该收音机有六个按钮，即“ feathertouch调音键”。留声机是自动播放的。可惜的是，GE HJ-628无法接收短波广播。它仅覆盖标准广播频段。对于那些希望直接从欧洲收听战争新闻的人，Trav-Ler广播电视公司在同一本杂志上刊登了他们需要的内容。上图显示的是Trav-Ler“ War Reporter”，这是一个六电子管短波收音机，专门设计用于在标准广播频段之外接收欧洲广播。

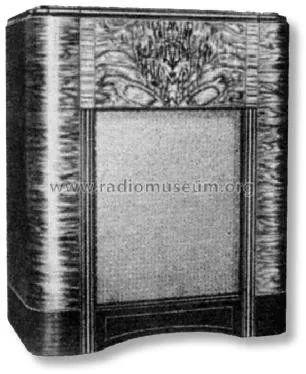

GE HJ-628六电子管收音机

年份：1939年

类别：广播接收器或超过WW2 Tuner

6电子管：6SA7GT 6SK7GT 6Q7GT 6J5GT 25L6GT 25Z6GT

主要原理：超外差； ZF/IF 455 kHz

波段：仅广播（兆瓦）

详细信息：记录播放器

功率类型和电压交流电源：（AC）/ 115-125伏

扬声器：永磁动态（PDyn）扬声器（动圈）/Ø14英寸= 35.6厘米

断电2 W（未知质量）

型号：HJ-628-通用电气公司GE

材质木箱

带按钮的形状控制台

尺寸：（WHD）28 x 33 x 14.5英寸/ 711 x 838 x 368毫米

自制十电子管收音机二

上周前叙述了电子管选择原则，可灵应用。

本期讲述结构，外型见上周前。元件布置见图

电路高放用6k7主要是高频性能稍优于6k4，找不到完全可用6k4代用。

本振一般爱好者改用6k4，6J1较简单。

混频可用6U1的七极部分，比用6SA7，6A2优越一些。当然用6F1，6F2，的五极部分也很好用（我现在用的是6P1）。

中放可用6k7，6K4。我实际用6k3P（6Sk7）。

检波兼自动增益控制用6SQ7（6G2P，6G2）。调谐指示用6E1美观，但完全可用6E2，6E5等代用。

稳压管用WY1，也可用10W，150V的晶体稳压管代用。

低放可用一般收音机相同的电路，但功放管最好选用6P14，并采用体积稍大的输出变压，以保证良好的低频响应。我用的是6SN7和6P6P推挽放大。

电路采用线路板接线式较简单，成功率较高。电源变压器，整流器，滤波器，输出变压器分别装于左右两个铁盒内。大底盘用2mm的铝板制作。

高放的元布置稍加注意，输入，输出元件不能靠在一起。

中频变压器三只都用312一1型，或312一3型（401等的输入型，不能用输出型，比如312一2型）。中频第一级调在465kHz上，第二级调在460kHz上，到检波器（等三只）的第三只中频调在470kHz的频率上。组成参差调谐高稳定性中频放大级。本中放的放大率为200倍左右，选择性48db，通带15kHz 。

本振管放在高放与混频管中间，波段开关采用六刀三投或四投（三或四波段）的。

混频管最好用6F2的五极部分。我用6U1七极部分感觉噪声较大，只好临时改用6P1。下部可能也要改成6F2。其他管的选用也可灵活变通。

线圈采用LT100型或600型中的S型。可根据条件选装成二到四波段电路。

有的朋友要我提供本机电路图，我做机子也不去专制作电路图的。都自己根据要求接线的。而且由于年纪大精力有限，作图不便。

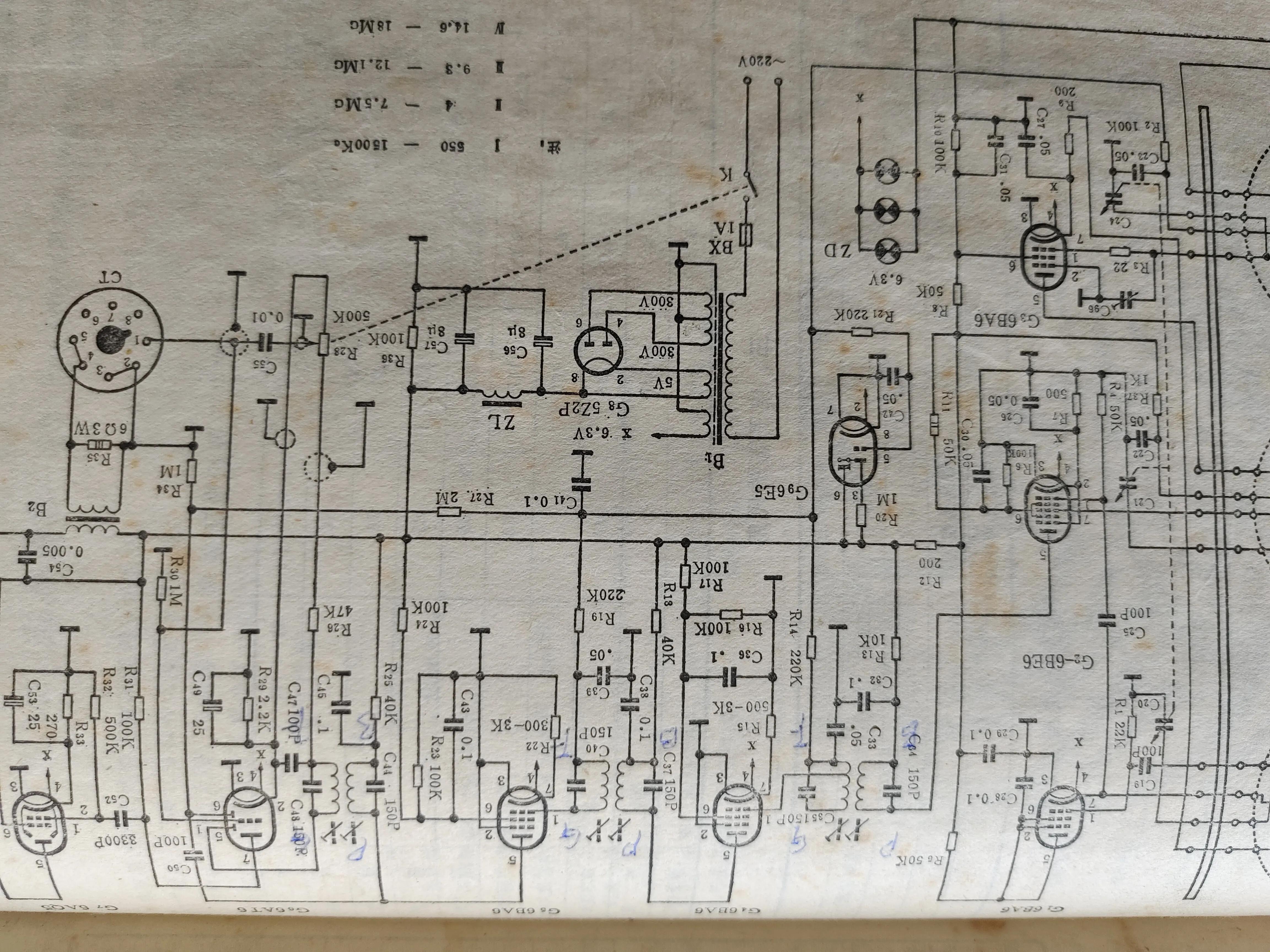

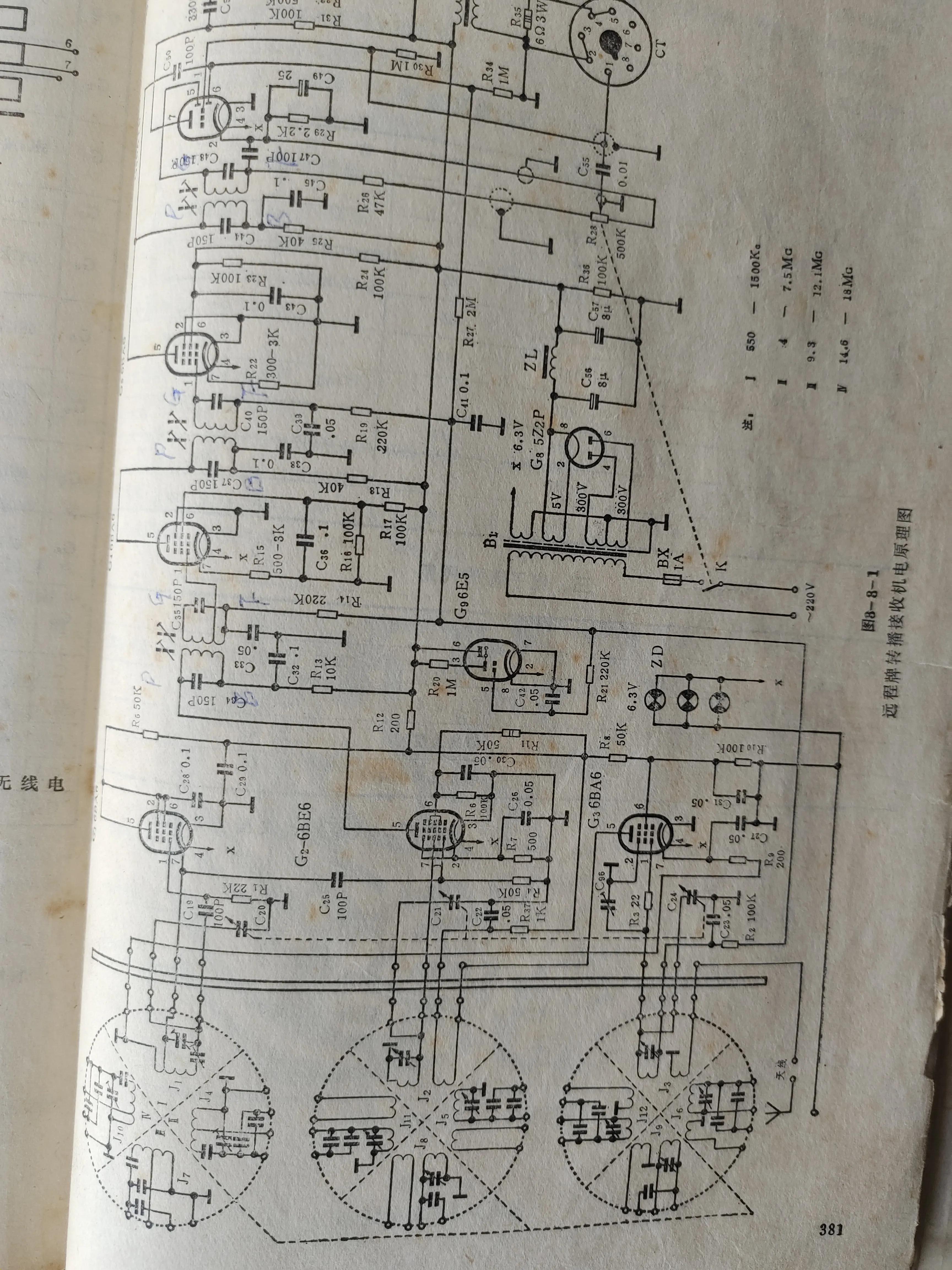

大家可根据熊猫特级机或远程转播机的电路去参考制作。当然远程牌较简单。所以我附一个供参考。如图
