干簧管电子应用 干簧管（磁簧开关）应用综述

干簧管（磁簧开关）应用综述

遵循我们的使用说明中列出的某些原则和注意事项，使用干簧管、干簧传感器是相当简单的。

干簧管应用虽然是巨大的，我们大致分为四类。 大多数应用不属于其中之一。 后面，我们将会为每个应用提出了具体的产品，但是这并不意味着在同一产品类别的其他产品不适合。

位置传感

脉冲计数

线圈的应用

温度传感

位置传感

当一个应用需要接近感应、结束位置传感或移动部分的感应时，一个干簧管或一个干簧管传感器“固定到静止的表面上，并固定到移动的表面上的一块磁铁”可以做的工作。 当移动部分是远离固定部分时，干簧管传感器仍未制动。 由于移动部分来自附近的固定部分，干簧管传感器被启动。 这个制动距离（接近和远离）是高度可重复的。 冲击传感器、振动传感器、倾斜传感器、压力传感器、流量传感器等传感器都是使用这种基本的位置感测功能。由于磁簧传感器是密封的，它们不受灰尘和湿气，并可以安全地用于在液面位置检测应用。 除了在顶部和底部的电平检测，存在的液体的实际体积也可以相结合，通过用一个简单的电阻矩阵传感器电位的两线输出就能给出结果。 虽然这可以通过使用有源器件，如霍尔效应传感器、磁簧传感器，但这是是被动的，必须使用完全没电的优势并且在触点间有无漏电流。

脉冲计数

磁簧开关具有非常高的工作频率，这个功能本身的高速脉冲计数的应用。 一个旋转的轮子或反复地来回移动的一个对象，它安装磁铁，磁簧传感器的固定部分将产生所需的脉冲数。 磁簧传感器被连接到一个计数器用于感测脉冲。 如果磁铁不能用于在应用中，干簧管的感应铁磁部件的特殊部件则可以使用。 液体流量检测和气体流量仪表、电力仪表、汽车ABS和里程表脉冲计数利用这个原理。线圈的应用生产需要许多移动部件的传统的机电式继电器相比，使用磁簧开关继电器是简单。 基于干簧继电器，由成卷线轴插入一个或多个磁簧开关，可在非常小的尺寸，进行百万次数的操作。 电流传感器发现几乎在每一个电子电路的过载保护的应用。电流传感器发现过载保护几乎在所有的电子电路中得到应用。

温度传感

由于其大幅削减、削减带宽和高可靠性的特点，热磁簧开关过热保护或精确的温度开关被应用于双金属带，热敏电阻和恒温器的位置。从切出温度的突然在几毫欧的干簧管接触电阻的电阻变化巨大到几兆欧姆开路电阻，切断温度的降低是有区别的。换句话说，一个整体的电流分离发生，热敏干簧开关可以感受到零度以下的温度低至-30°C。

文章素材来自互联网

神秘又简单的电器件：5分钟带你了解干簧管（磁簧开关）

说起干簧管，大家都比较陌生，但是，它在家用电器上的应用却是非常广泛，通常用于一些非接触式的场景，例如洗衣机、干衣机、微波炉、冰箱上的开关门检测，水位传感器（浮球开关），防盗报警系统，计数器等等。

干簧管结构如下图：

干簧管主要结构

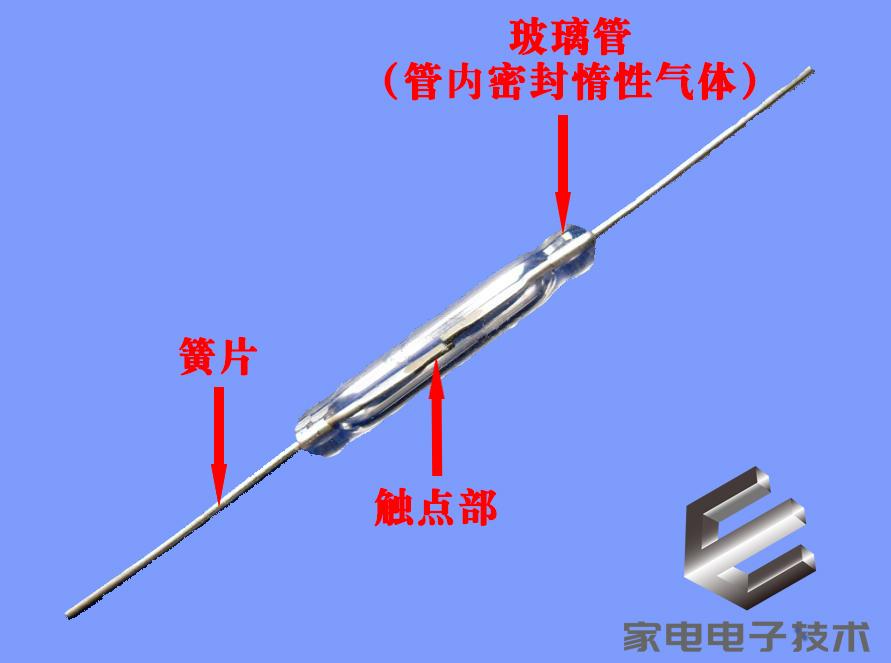

干簧管结构和工作原理简单：软磁性组成的金属簧片，密封惰性气体的玻璃管，以及簧片上经过铑和钌镀层处理的触点（增加干簧管寿命）。

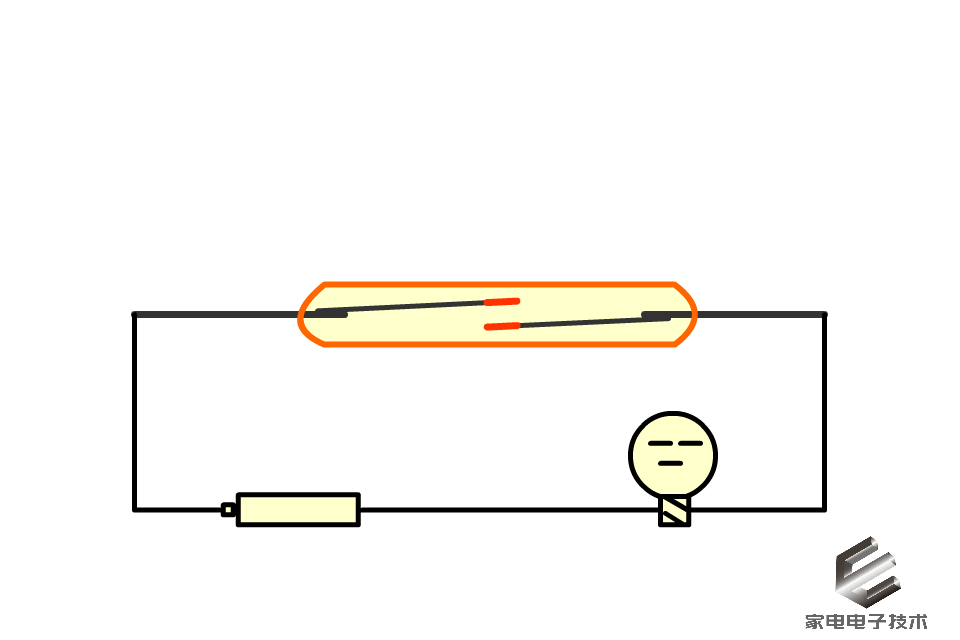

当没有磁场时，两片簧片不会接触，干簧管处于断开状态；当磁场靠近时，在簧片附近产生不同极性的磁场，簧片磁化为不同极性，两簧片吸合力增大，当两个簧片间吸合力大于簧片本身弹力时，两簧片吸合导通；当磁场逐渐消失时，簧片逐渐退磁，当簧片自身弹力大于吸合力时，两簧片断开，电路开路。（如下图动画演示）。

干簧管工作动画演示

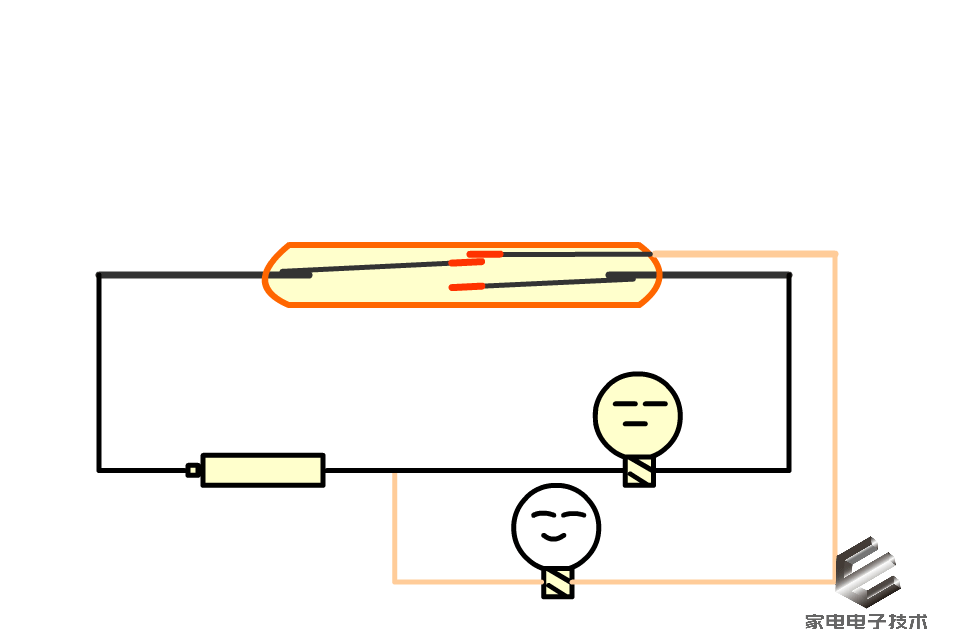

单刀双掷型干簧管，在常开型基础上增加一个无磁固定片，当没有磁场时，可动簧片与无磁固定片接触导通电路，当磁场靠近时，簧片向常闭簧片吸合导通电路。

单刀双掷干簧管动画演示

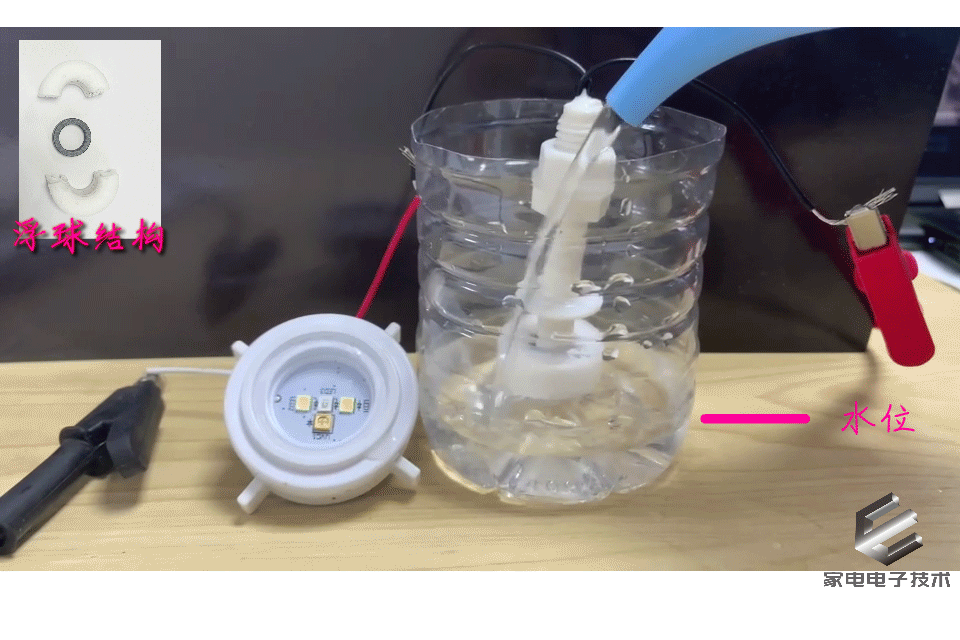

实际应用，以水位浮球开关为例，装有磁性材料的浮子随着水位上下移动，触动螺杆内置的干簧管，从而使干簧管导通，单片机接收到水位信号，控制其他电器（排水泵或进水阀）动作，使一个腔体内的水位上涨或回落。

干簧管在水位传感器上的应用

以上就是干簧管的介绍，相信你看完这篇文章，对干簧管有了初步的认识。

基于以上的介绍，我们可以知道干簧管密封在惰性气体中，因此簧片受潮湿、氧化影响小，更可靠；体积小成本低，对结构设计的要求小；通过磁场控制开关，可以应用到一些非接触的电路控制上，如上面提到的水位开关。家用电器如洗衣机、电磁炉等门上装干簧管，可以检测门开启关闭状态。

可以说，干簧管虽然小，但是却在我们身边随处可见。

当然，在实际设计应用电器件时，要考虑的性能、可靠性、结构等等细节非常多，因为是入门篇，所以这一系列不做过多赘述。看完本篇文章希望对你认识干簧管有所帮助，欢迎留言区讨论交流。

本文由E家电电子技术原创，如果觉得文章对你有所帮助，欢迎点赞关注评论，带你一起长知识！
