综合布线中电子配线架的应用可以说给布线工程及后期维护带来了巨大的改变，是一种发展趋势

一、电子配线架的定义

电子配线架，英文为E-panel或者Patch Panel，又称“综合布线管理系统”或者“智能布线管理系统”等，其基本功能是：

1.引导跳线，其中包括用LED灯引导的，显示屏文字引导以及声音和机柜顶灯引导等方式;

2.实时记录跳线操作，形成日志文档;

3.以数据库方式保存所有链路信息;

4.以Web方式远程登陆系统。

二、电子配线架的功能

电子配线架，能大大减少工作人员的人工误差，以及工作人员交替造成的数据库混乱。

1. 可实时探测配线架之间跳线的链接关系;

2. 可实时地将探测到的链接关系生成数据库;

3. 可根据探测到的跳接变化实时地自动更新数据库;

这三条原则中第一条是关键，是整个电子配线架的灵魂。如果一个所谓电子配线架不能实时地探测到每一根跳线的两端是连接在那两个端口上，这个系统就失去了管理配线架的意义。而有了这个功能，就可以派生出许多其他非常实用的功能，如LED灯引导跳线操作等等。实际上后两条原则也还是由第一条派生出来的。这里要强调的是实时探测，也就是说一旦有两个端口被连接起来，或两个端口的链接断开了，系统都马上能探测到，延迟时间是以秒计算的。这里顺便提一句，如果连接关系不是探测到的，而是人用手工方法录入到系统里的，那这个系统最多只能算是个布线记录管理软件，绝对不能称之为电子配线架。

第二条要强调的是生成数据库，而且要实时地生成。含义是即使系统断电，数据库数据全部丢失，而一但恢复供电，系统可以马上重新扫描每一端口的链接关系并即刻生成新的数据库。

第三条原则相对比较容易理解，就是一旦有人进行跳线操作，无论是断开还是连接，系统都应该马上探测到并立即根据刚刚探测到的链接关系更新数据库。这里要强调的是跳接操作是无条件的，系统只关心跳线两端是那两个端口是连起来了还是断开了，跳线的数量和跳线插头的插拔顺序完全没有关系。

浩普智慧专注北京机房装修｜机房建设｜机房改造｜机房设计公司｜弱电分包｜弱电工程维护多年，为中小企业提供一站式机房建设解决方案，让您省钱、省事、省心！公司拥有一支专业的机房建设技术团队，能根据不同企业规模对网络的使用需求，制定合理的机房建设解决方案，从设计到后期的施工调试，售后服务。我们均专业企业IT外包技术人员完成，有标准的弱电系统综合布线工程项目管理体系，质量保证。多年来我们为各中小型企业搭建了无数个安全稳定的网络外包系统，得到了客户的充分认可与赞赏，成为北京地区极具技术实力的弱电工程公司。浩普智慧真诚期待与您合作，欢迎来公司参观与洽谈！了解最新IT外包服务：http://www.hpzhbj.com

浩普智慧（北京）科技股份有限公司

公司地址：北京市海淀区海淀南路时代网络大厦7层

邮编：100080

座机：010-89777912

手机：13811809899 刘经理

手机：15901558886 魏经理

公司网址：www.hpzhbj.com

邮箱：15901558886@139.com

综合布线中的配线架应用

网络综合布线这个行业，其实没有那么多的弯弯绕绕，东西也比较的单一，只要符合标准，质量过硬，一般很容易能够出彩，在网络综合布线中配线架、跳线架、理线架又是什么呢？在哪些地方需要使用呢？

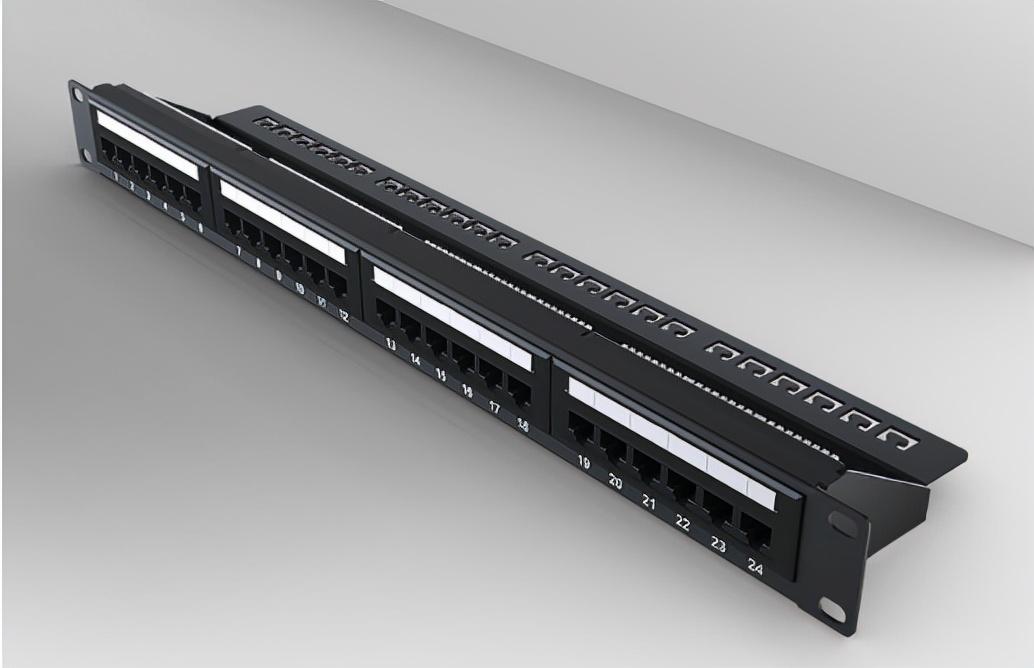

1.配线架

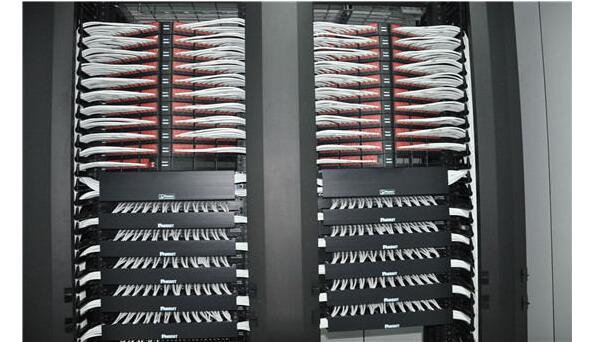

配线架是网络综合布线中使用比较重要的组件，可以安装使用在机柜上和墙壁上，对于配线架的使用，要根据其用途的不同分为中间配线架和总配线架。总配线架是用来管理的设备，比如说如果没有配线架，前端的信息点直接接入到交换机上，那么如果线缆一旦出现问题，就面临重新布线。

配线架在管理上也比较混乱，比如多次插拔可能引起交换机端口的损坏，这种方式就需要使用网络跳线来实现管理。网络配线架可以满足UTP、STP、同轴电缆等需要，是实现垂直干线和水平线两个子系统交叉连接的枢纽。

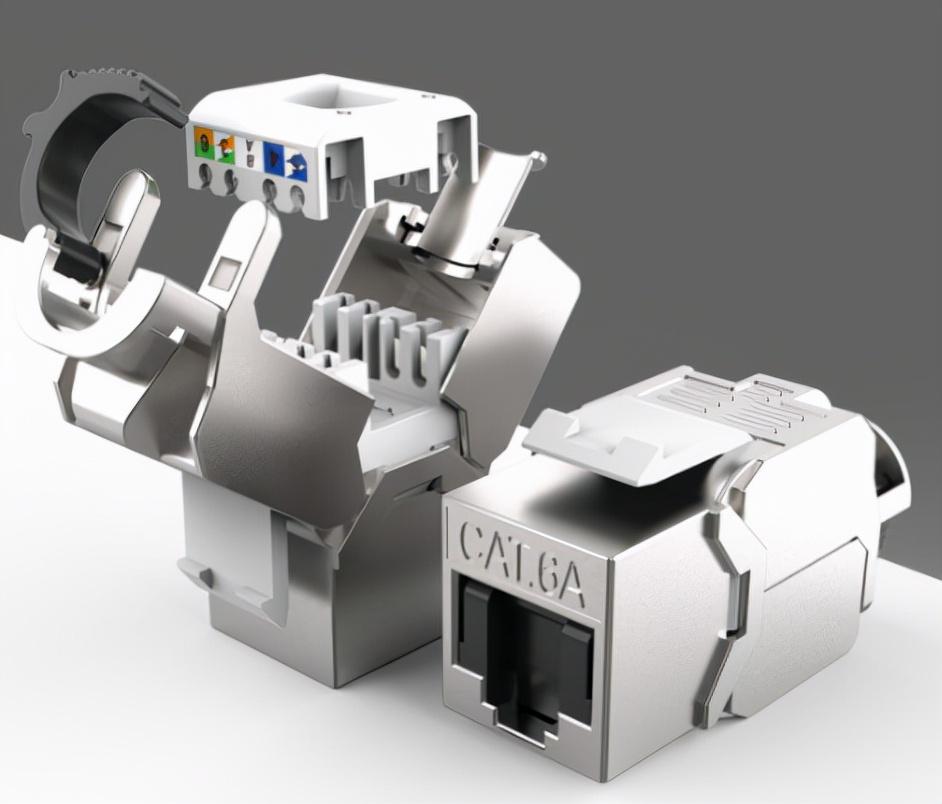

2.模块

网络模块的用途主要应用在模块式配线架和面板上，属于一个中间连接器，也可以安装在墙面上或桌面上，使用时只需要一条直通双绞线即可与信息模块的另一端通过双绞线所连接的设备连接。

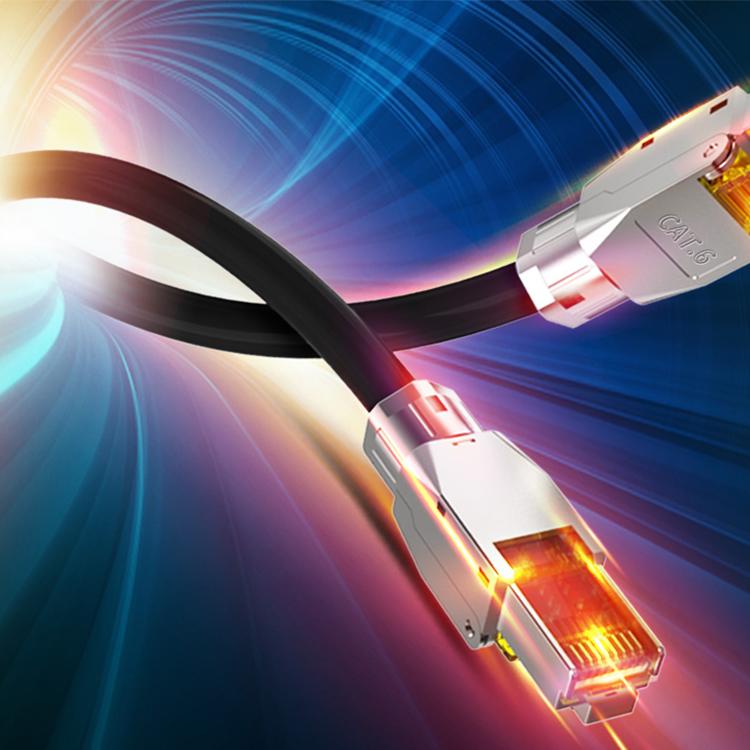

3.跳线

在综合布线中，网络跳线是必不可少的产品，是连接各个部件使用的主要部分。类别越高，跳线越稳当，传输速率越高。英曼网络跳线就是比较好的选择。

相关问答

配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架,将线打在配线架的模块上,然...

配线架是管理子系统中最重要的组件,是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件,配线架可以全...

配线架是一种用于管理和组织电缆或线缆的设备,通常用于网络布线系统中。它的主要作用包括以下几个方面:1.线缆管理:配线架提供了一个集中管理线缆的...配...

网络配线架作用是实现垂直干线和水平布线两个子系统交叉连接的枢纽。1、先不要把模块放上去,按照片模上的颜去打,从左到右,(蓝、橙、绿、棕、灰),再...

直线连接(又称互相连接)是指将水平线缆(网线)一端连接到工作间的信息插座上,另一端连接到配线间的配线架上,此连接方式使用的配线架前面板通常为RJ-45。因此...

[最佳回答]配线架、理线架是用来规范网络布线的一种设备,一般在网络安装(如局域网等)中用到,和交换机配合使用,安装在机柜内.配线架用于综合布线,将网线用打线...

[最佳回答]首先是带有光纤模块的交换机用跳线连接到光纤配线架就是一个盒子里面装有耦合器把跳线连到耦合器上在用尾纤连耦合器尾纤的另一头熔接光缆光...

2、把线打完之后,再把刚才的模块放上去,用力敲打,使它紧贴在配线架上。3、最后根据刚才打完的模块上方口,与配线架进行跳线,即可。大对数的话,线...

配线架是管理子系统中最重要的组件,是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件,配线架可以全...

交换机就好比一个插销板,把一个数据分配到各个接口。配线架就是把交换机分配出来的线接到配线架上然后转接到各个PC上。交换机就好比一个插销板,把一个数据分...
