科学家开发新型电子织物可制成触摸屏窗帘或衣服

来源：科技眼

据New Atlas报道，多年来，纺织品一直在变得更加智能，但它们的尺寸和范围通常相当有限。现在，由剑桥大学领导的一个科学家团队打造了一个46英寸的纺织品显示屏，上面装有LED、传感器和储能器，可以用现有的工业制造工艺制造。

近年来不乏智能织物和纺织品的亮相，包括一些从阳光和运动中吸收能量的织物，一些像触控板一样感知触摸的织物，以及一些可以纳入衣服中为佩戴者加热或冷却的织物。但也有一些限制--这些通常只能做单一的工作，而且制造往往是一个繁琐的过程。

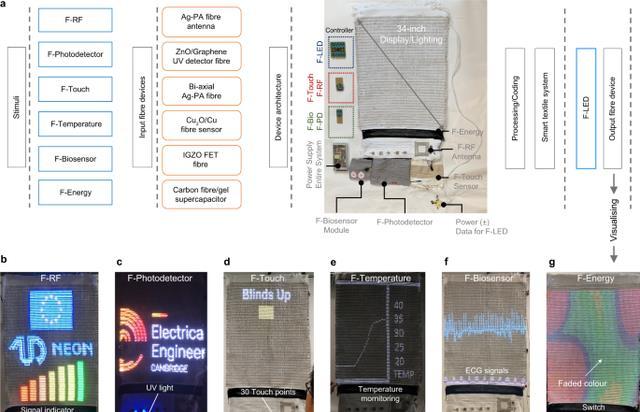

新的智能纺织品旨在解决这两个问题。它由基于纤维的LED组成，可以通过几个同样基于纤维的输入设备激活，包括光、触摸和温度传感器、射频天线、生物传感器模块和能量存储系统。

由此产生的智能纺织品可以根据这些设备的输入显示不同的图像或颜色。因此，它可以被制成触摸屏窗帘，在人们走过时收集能量的地毯，或根据温度变化而发光的衬衫。

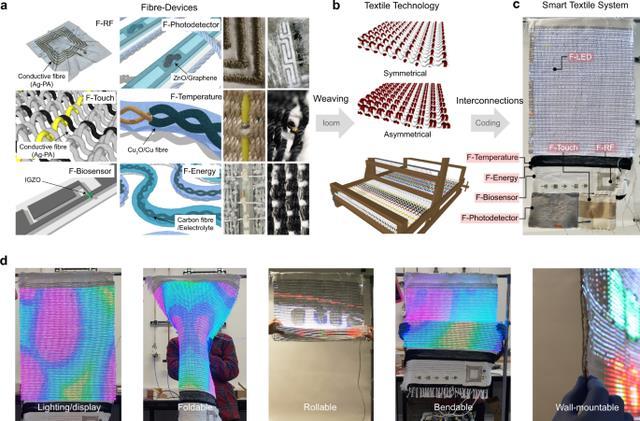

重要的是，由于新织物中的所有电子元件都嵌入了纤维，它们可以被编织成任何需要的形状。这些元件首先被涂上一层材料，以帮助它们承受额外的拉伸，而一些元件则被编织起来以提高其耐用性。研究人员使用导电粘合剂和激光焊接将多个组件连接起来。最终的结果是一种智能纺织品，可以使用标准的纺织品制造工艺以更大的规模生产，这开辟了它可能可行的应用范围。

这项研究的联合首席研究员Luigi Occhipinti说：“通过整合基于纤维的电子、光子、传感和能源功能，我们可以实现一个全新的智能设备和系统类别。通过释放纺织品制造的全部潜力，我们很快就能看到智能和能源自主的物联网设备，它们被无缝地整合到日常物品和许多其他领域的应用中。”

该团队的下一步计划是开发用可持续材料制造智能织物的方法。

该研究发表在《自然通讯》杂志上。

智能窗帘控制系统

邵海龙，梁嵇晖

（武夷学院机电工学院,福建武夷山 354300）

：家用窗帘的智能控制系统主要由直流电机、HC06蓝牙模块和AT89C52单片机组成。该系统具备手动控制、蓝牙遥控和自动控制三种功能。硬件利用按键实现手动和自动模式的切换，选择HC06蓝牙模块接收控制命令，采用DTH11温湿度传感器和光敏电阻对室内环境进行自动检测，并根据检测结果控制直流电机动作，实现对室内窗帘的自动控制。该系统具有性价比高、运行稳定、抗干扰性强等优点，解决了传统窗帘控制手段单一、智能化低的缺点。

：智能窗帘；单片机；蓝牙通信；智能控制

：TP272文献标识码：ADOI： 10.19358/j.issn.1674-7720.2017.04.017

引用格式 ：邵海龙，梁嵇晖.智能窗帘控制系统［J］.微型机与应用，2017,36（4）：56-58.

0引言

微电子技术和无线通信技术的不断进步，推动了家居智能化的发展。智能窗帘控制系统作为智能家居的重要组成部分，逐渐地走进了人们的生活，给人们提供了方便、舒适的生活环境。本文将传感器检测技术、单片机控制技术和蓝牙通信技术相结合，设计出一款能够根据当前环境温湿度、光照强度大小自动控制开关窗帘的控制系统。系统可在手动模式和自动模式进行任意切换，解决了传统窗帘控制手段单一的缺点，使设计更加人性化。为了进一步提高系统控制的灵活度，系统设计中采用HC06蓝牙模块，实现了本地控制端和蓝牙遥控设备之间的无线通信，满足了家用窗帘远程控制的需求［1］。

1系统总体结构设计

智能窗帘控制系统以AT89C52单片机为主控制芯片，硬件由电源模块、按键采集模块、温湿度采集模块、光强采集模块、AT89C52主控模块、LED显示模块、电机驱动模块、报警模块和通信模块组成。系统结构如图1所示。

2系统硬件电路设计

智能窗帘控制系统的硬件共由9部分组成，根据电路工作的特性，设计中将它们分为电源电路、采集控制电路和通信电路。

2.1电源电路设计

系统硬件中直流电机和电机驱动芯片需要使用直流12 V进行供电,其他硬件部分需要直流5 V供电。本设计供电电源选择直流24 V 5 A的蓄电池电池作为供电源。输入的24 V电压经过LM7812和LM7805转换出直流12 V和5 V输出，为系统硬件供电。电源电路如图2所示。

2.2采集控制电路设计

采集和控制电路由输入采集电路、主控单元电路、输出控制电路三部分组成。输入采集电路包括对环境温湿度、环境光照强度和输入按键信息的采集；主控单元设计包括单片机最小工作系统设计；输出控制部分包括对直流电机动作控制、蜂鸣器发生控制和LED输出指示灯的控制。采集和控制电路如图3所示。

（1）输入采集电路设计

输入采集电路有由温湿度采集电路、光强采集电路和按键采集电路三个部分组成。

①温湿度采集电路设计

温湿度采集选择DHT11温度传感器，传感器的输出接到单片机P1.0引脚上。单片机通过读取P1.0口输入数据，实现对环境温湿度的检测。

②光照强度采集电路设计

光强采集选择光敏电阻模块，采集的数据通过2脚接单片机P0.7引脚上。可用单片机内部A/D转换功能，实现对环境光照强度的检测。

③按键采集电路设计

设计四个按键分别代表“手动按键”、“自动按键”、“开窗帘按键”和“关窗帘按键”四种输入的控制命令。

（2）主控单元设计

主控单元由单片机、晶振电路和复位电路三部分组成；晶振电路由12 MHz晶振和2个30 pF电容组成。晶振电路的作用是给单片机提供工作的时序；复位电路由RST复位按键、电解电容C5、电阻R31和R32组成，复位信号的输出端接单片机的9脚。复位电路作用是给单片机提供一个复位信号，控制单片机回到上电状态，解决单片机上电的瞬间，由于供电电压的波动，可能导致单片机不能正常运行程序的问题。

（3）电机驱动电路设计

单片机通过P2.7引脚和L298N的ENA引脚相连，控制直流电机的工作使能信号，通过P2.5和P2.6引脚与L298N的IN1和IN2相连，通过P2.5引脚和P2.6引脚下发电机运动的控制命令。L298N的OU1和OUT2输出控制Motor1进行运动。D7~D10四个1N4148的保护二极管，防止电机断电后产生的感应电动势损坏电机。

2.3蓝牙通信电路设计

蓝牙通信电路由HC06蓝牙模块、MAX3232芯片及其辅助电路组成。MAX3232是电平转换芯片，用于单片机和蓝牙模块之间的电平匹配。单片机的P3.0和P3.1引脚与MAX3232电平转换芯片11和12引脚相连，利用单片机的内置串口接收HC-06发送的控制命令。蓝牙通信电路如图4所示。

3系统软件程序设计

3.1软件主流程设计

系统软件工作后，首先执行初始化程序，初始化程序中完成对单片机IO引脚的分配以及定时器和串口的初始化。初始化完成后程序进入一个while（1）无限循环体。在循环中顺序执行如下操作：

（1）初始化完成后执行按键扫描程序，判断出系统当前的工作状态。若为手动模式，则根据开关窗按键的按下状态，调用电机控制程序，控制电机动作；若为自动模式，则进入步骤（2）。

（2）首先调用通信程序，接收遥控端命令并进行处理，若接收命令为控制命令，则调用电机控制程序，控制电机动作。若为参数设置命令，则对接收参数保存，保存完成后，调用传感器检测程序，采集当前环境参数，并根据采集结果判断是否满足开关窗条件。若不满足则返回到步骤（1）。若满足开关窗条件调用电机控制程序，控制电机动作，执行步骤（3）。

（3）判断是否到达电机动作的定时时间到，若未到规定时间则继续执行电机控制程序。若规定时间已到，则控制蜂鸣器发出报警提示音后，返回步骤（1）。软件工作流程如图5所示。

3.2通信程序设计

在通信过程中，蓝牙遥控端发送下发控制命令，可以对环境参数调节点和窗帘的动作进行控制。下发的控制命令包括设置温湿度和光照强度的开关点值、开窗帘命令和关窗帘命令［2］。下面将对通信双方的通信协议进行介绍。

蓝牙遥控端和系统控制端的数据收发采用十六进制，帧开始为AA，命令字符为（01，02），其中01代表下发窗帘动作命令，02代表设置环境调节点值。数据由3个字节组成，在下发窗帘动作命令时，数据第一个字节若为01代表关窗帘命令，若为02代表光窗帘命令，其余两个字节数据默认输出00；在下发环境设置点命令时，1~3字节分别代表温度值、湿度值和光照强度值。CRC校验和用第6位表示。控制端接收环境设置点命令举例如表1所示。
