应该收藏的常见灯光控制实物接线图，直接、经典、实用

平时我们经常会对一些灯的控制线路进行接线或者维护，例如日光灯、高压钠灯，还会接触到很多有关灯的智能控制，例如异地控制同一盏灯，再如一些汽车的前灯的回家功能，即延时几秒后大灯再灭，还有一些灯的循环点亮灯，今天跟大家分享一些有关灯的控制电路，由简到难，并做简要分析，希望对大家能有所帮助。下面开始：

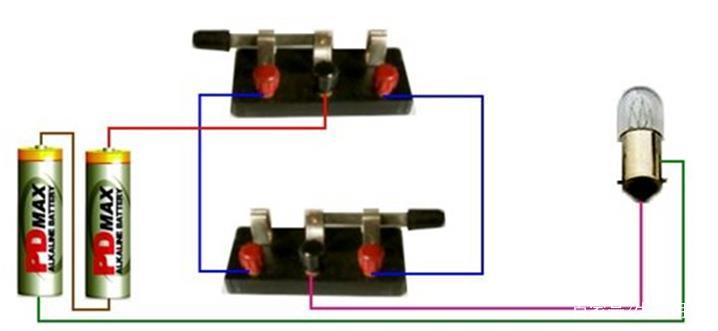

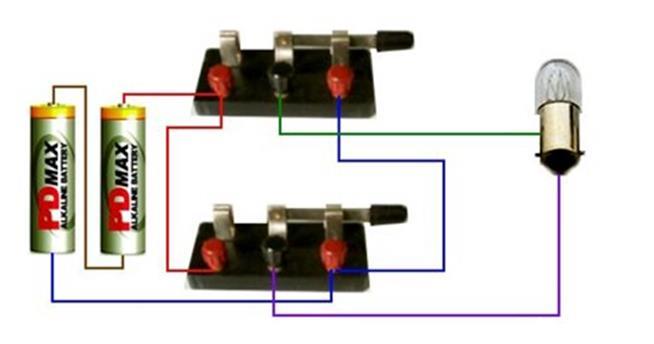

两个电路的区别在哪里？上图中双刀开关打到一个方向时，灯泡亮，打到不同方向时，灯泡灭；下图则刚好相反。可能在一些小制作中会用到。

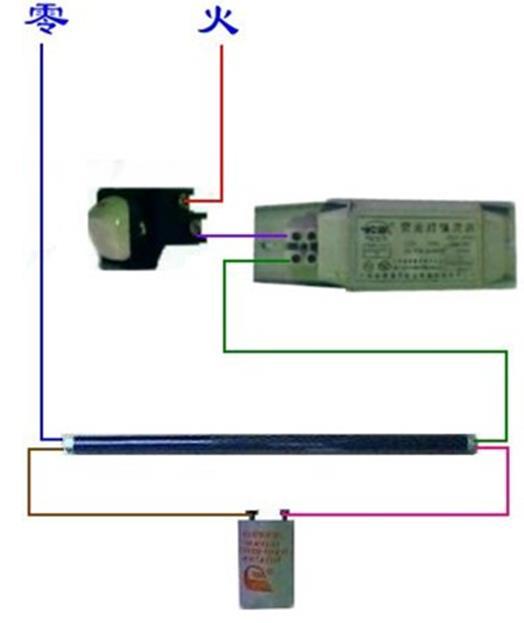

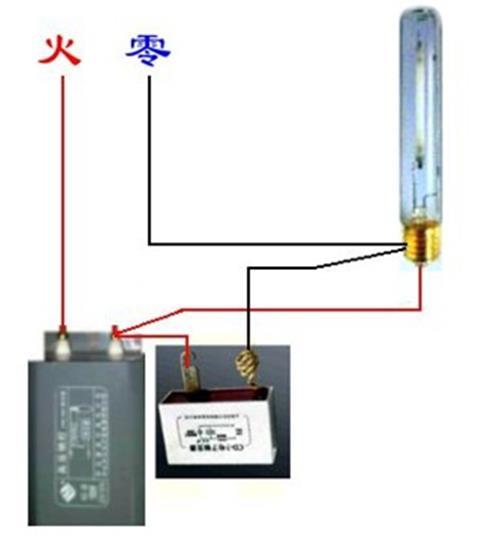

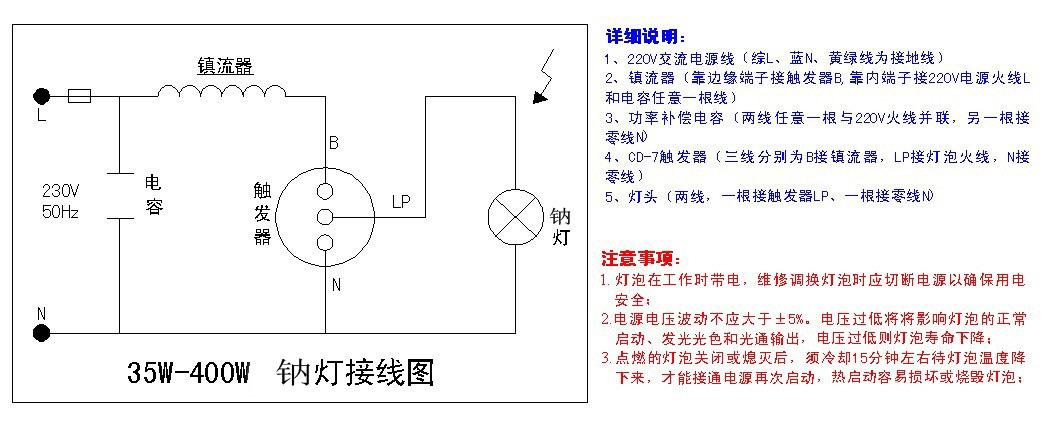

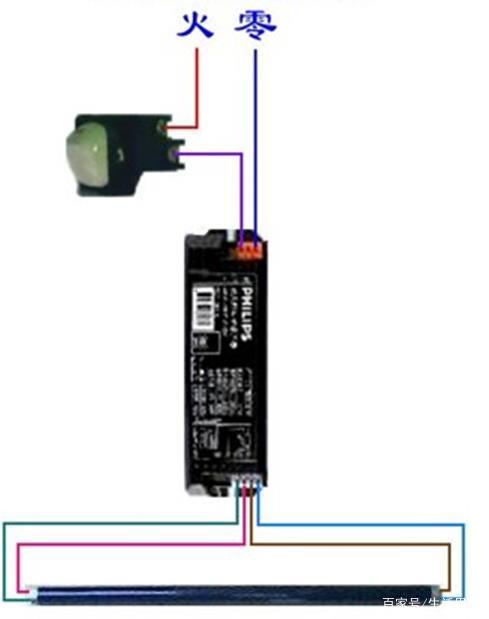

这两张图的区别在于镇流器不同，上图是我们的老式的镇流器，需要启辉器配套使用；下图是电子镇流器，省去了一些东西。

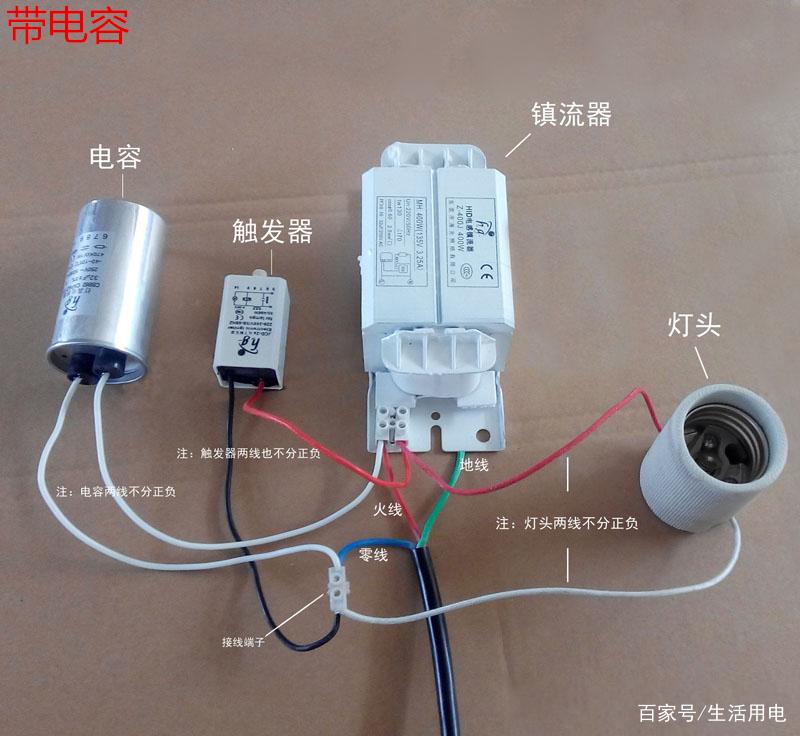

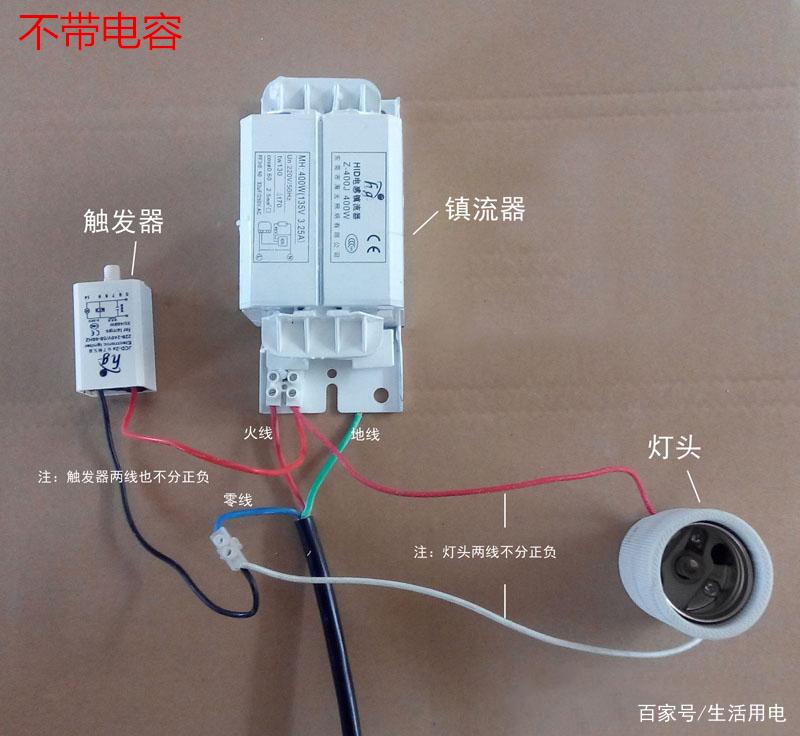

到这里，可能一些朋友会生疏一点，上面四张图分享的是高压钠灯的接线。高压钠灯是什么？这里百科一下了高压钠灯使用时发出金白色光，具有发光效率高、耗电少、寿命长、透雾能力强和不锈蚀等优点。广泛应用于道路、高速公路、机场、码头、船坞、车站、广场、街道交汇处、工矿企业、公园、庭院照明及植物栽培。高显色高压钠灯主要应用于体育馆、展览厅、娱乐场、百货商店和宾馆等场所照明。

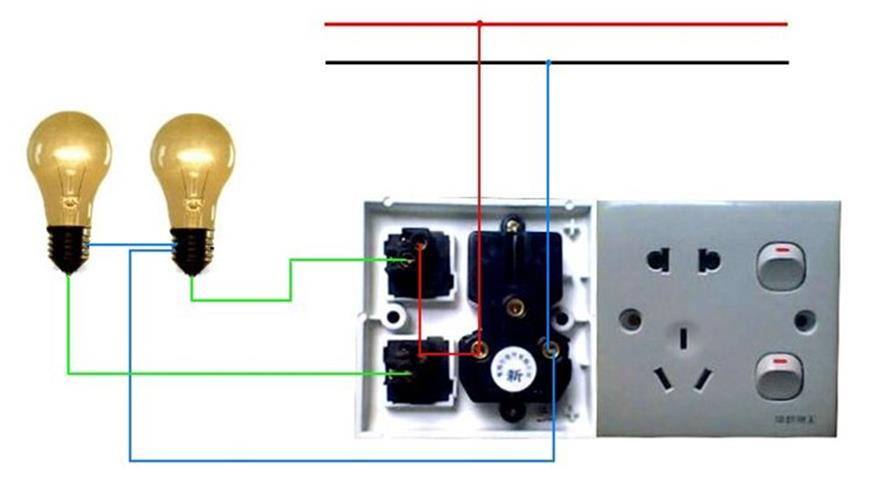

上图是五孔带两个开关的墙壁插座，上图的接线实现了插座独立使用，开关分别控制两盏灯的功能。

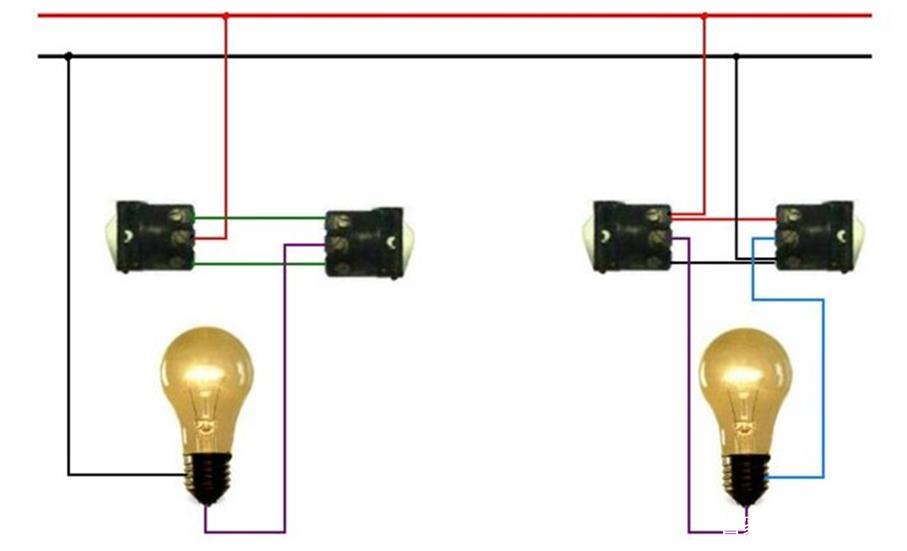

上图是异地双控的接线方法，其中一个是两个开关可以分别开关灯，即我们家庭改电时常用的异地控制同一盏灯的接线法；另一个是两个开关都通时灯亮，断一个时，灯就灭。关于这点知识，请阅读异地双控和异地多控开关全面详细讲解

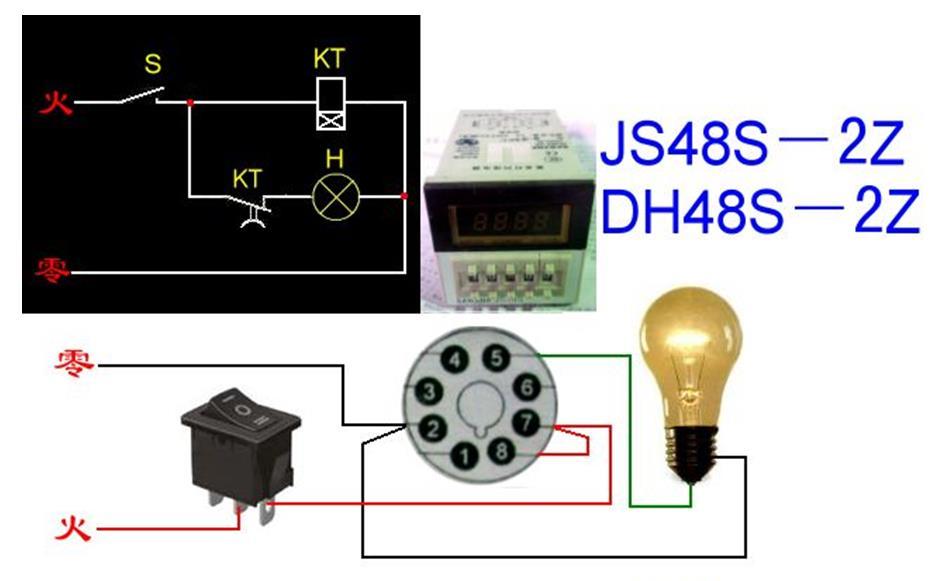

上图中用了一个通电延时继电器，开关闭合瞬间，灯马上变亮，等到一定时间后，灯熄灭。如果开关不断开的话，即使灯熄灭了，继电器也在一直通电。

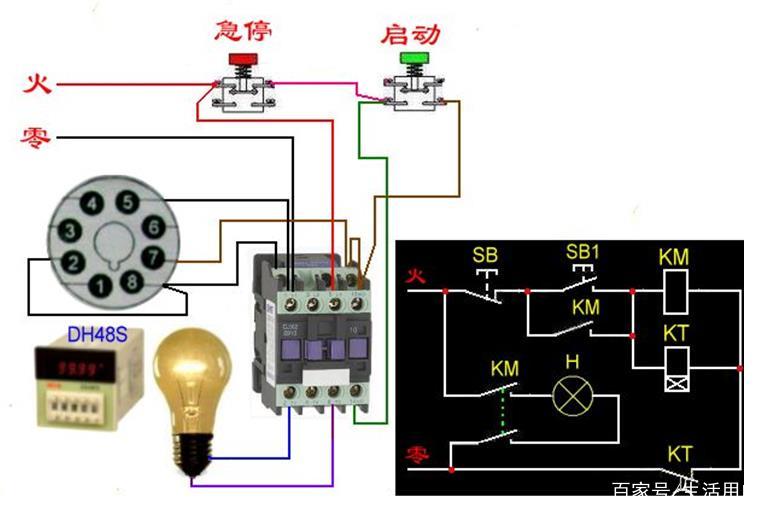

对再上一图进行一下升级，就变成了该图，功能同再上一图，即按下启动按钮后，灯马上亮，然后到一定时间后，灯熄灭。与上图的不同之处在于，灯熄灭后，继电器不再有电。这一图中的KM是普通的继电器，用于实现电路的自锁（自锁电路的作用就是，给一下电后，它能让电路始终有电，像锁住了一样）功能，KT是通电延时继电器。

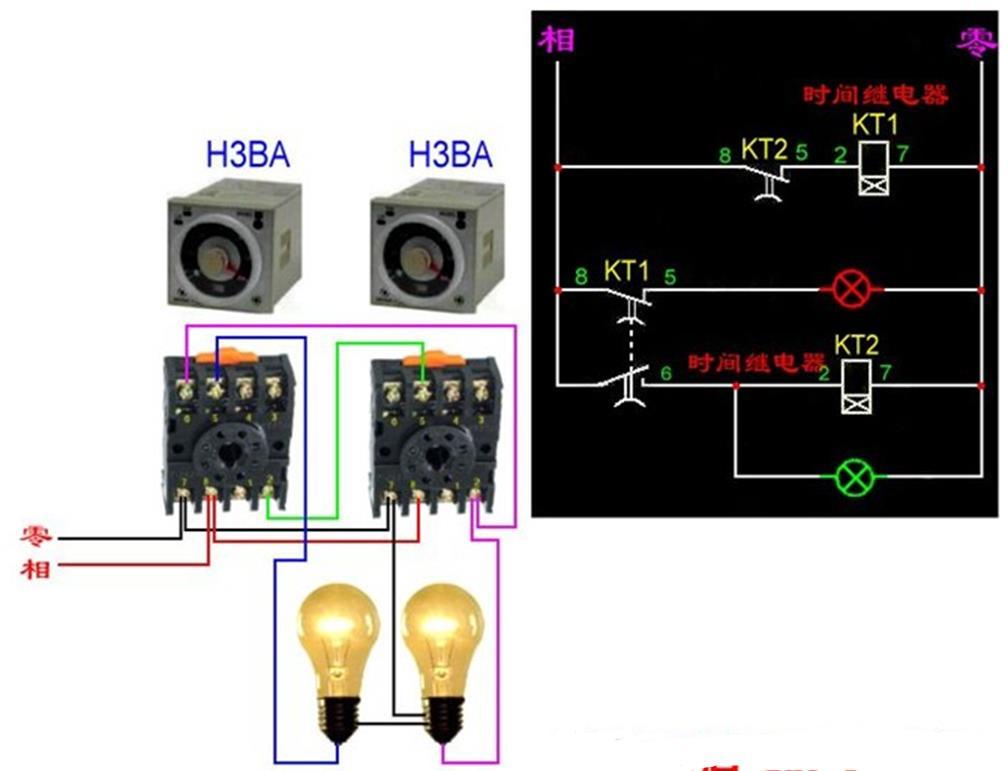

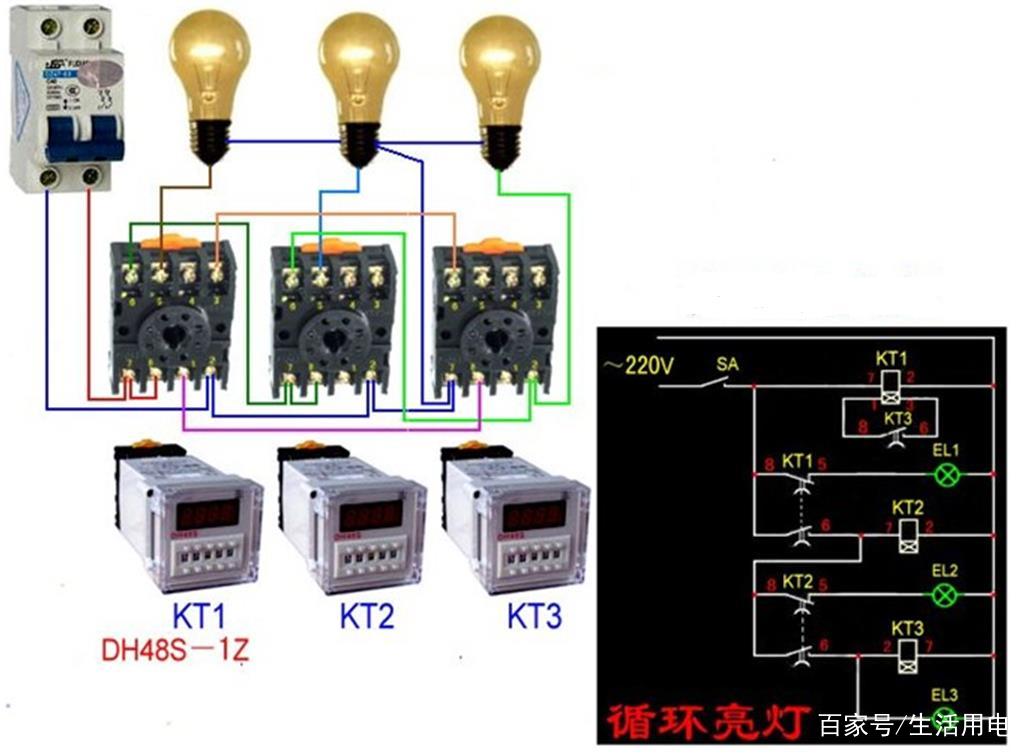

上图中还是用的通电延时继电器，实现的功能是两个灯循环点亮。细心点我们会发现，这个电路没有开关，也就是只要相线有电，它就是循环点亮过程了。刚通电时，先是上面的灯亮，等KT1的延时时间到了，KT1的常闭断开，导致上面的灯灭，同时下面的灯变亮了，KT2投入工作，灯KT2时间到了，KT2的常闭断开，KT1的线圈马上没电了，这就导致KT1的触点归位，上面的灯马上亮了，（注意，此时KT1线圈还没通电）同时KT2的线圈也没电了，KT2触点归位，KT1线圈现在有电了，由于延时时间还没到，上面的灯还一直亮着，紧接着……循环。

上面是三个灯的循环点亮，大家自己分析吧。

以上分析的线路所用的继电器都是通电延时，我们在生活中还会用到断电延时的继电器，在后面的文章中，我们再做分析。

喜欢的朋友，欢迎收藏点赞加关注，(●´∀｀●) 小编不才，有不对的，欢迎指正。转载请注明出处，谢谢。点下更多，看更多。

电子镇流器取代电感镇流器优势何在？

随着CJJ45-2015城市道路照明新标准在2016年6月1日实施后，钠灯成为主干道路路灯首选，与钠灯配套使用的镇流器有两种：电子镇流器和电感镇流器。本文简单的分析一下电子镇流器与传统电感镇流器的特性区别以及其优越的经济实用性。电子镇流器的产品特性：

一、提高用电质量、省电节能目前电网随着大量的不规范电子设备的介入，使得电网波形产生明显畸变，由此降低了供电系统有效容量，容易对仪器产生干扰，使控制系统出现误动作，并对接入的电气设备及线路造成不容易分析出原因的安全隐患。金卤灯、钠灯电子镇流器由于采用先进的有源功率因数矫正技术及电子滤波措施，可使系统功率因数达 99%，对电网几乎无影响，而传统电感镇流器功率因数只有 50%左右，对电网产生较大干扰。电子镇流器在相同的点灯功率时成倍地减少了线路启动电流，从而降低了整个供电线路的负荷与损耗。传统电感镇流器由于电磁工作特性以及材料成本等因素，会在铁芯中产生明显的涡流(铁损)，大电流通过线圈时产生明显的发热（铜损），由于启动电流大对变压器等设备也会产生较高损耗，由此决定自身功耗较高。

二、降低初装费用、节约运行开支使用电子镇流器点燃，因为其启动电流是由小到大（而电感镇流器其启动电流时由大到小，一般是运行电流的二倍以上），因此，供电系统、电源线路、变压器等设备投入可降低一半之多。由于使用电子镇流器综合节能约 30%，同时还可以大大延长灯泡的使用寿命、减少灯泡的采购成本及大量人工的维护费用，在明显提高照明质量的前提下，经济效益可观。

三、灯光稳定、提高照明质量在工频条件下使用的电感镇流器，因要消耗大量的钢材和铜材，不但笨重而且由于人眼的视觉特性，会产生闪烁感（频闪效应），并产生明显的峰音。电子镇流器由于采用高频恒功率技术点燃灯泡，并克服了声频谐振这一世界难题，灯芯光柱成均匀稳定的圆柱形，又消除了工频供电的频闪现象及噪音。

四、电源适应范围宽、适合我国国情高强度放电灯在配用电感镇流器时对电源要求非常高，电压低于 198V 难以起辉，高于额定电压或频率降低，功率及损耗急剧增大，因此，电压及频率变化对灯泡及电感镇流器功率、损耗、及寿命影响非常大。电子镇流器有良好的稳压功能，在电压 160V～260V 及频率 40Hz～400Hz 范围内输出功率及灯泡亮度基本保持恒定，即使电压低到 70V 灯泡也不会熄灭，这是任何电感镇流器都望尘莫及的。

电子镇流器体积小、重量轻、外形美、噪音小、温升低、功能全、性能优，其“绿色环保”性能，对人类可持续性发展有着重大的现实意义和深远的历史意义；它在明显提高照明质量时，又能降低运行费用；既有显著的经济效应，又有良好的社会效应。高强度放电灯电子镇流器，必将成为电感镇流器更新换代的主流产品，是一种非常经济实用的镇流器。

五、灯泡启动快、寿命长配用电感镇流器时还需附加触发器才能将灯泡启动点燃，电压稍低则难以启动并容易损坏灯泡，即使在正常电压下灯泡启动过程也要 8～10 分钟才能达到正常亮度。如果超过额定电压，灯泡功率会大增（例如 250w 高强度放电灯在电压 250V 时，功率会达到 350W），寿命将急剧缩短。

电子镇流器不再需要外配附件，在电压 160V～260V 范围内灯泡只需电感镇流器约三分之一的启动时间就能达到正常亮度，此时在恒功率及欠功率条件下使用，灯电流波峰比≤1.4，灯泡寿命将大大延长，加上电感镇流器不能点燃的灯泡中有些仍可继续使用，灯泡综合寿命会延长 1.5～2.5 倍。

六、多项保护功能、安全可靠配用电感镇流器长时间启动困难容易损坏灯泡，如果灯泡长时间开路或短路，也会

对触发器及镇流器造成损害，而且容易出现飞弧现象或线圈烧焦而引发事故。电子镇流器配备多项保护功能，如短路保护、开路（无灯）保护、过压保护、欠压保护、过流保护等，使用安全。电子镇流器采用缓启动技术，减小了冲击电流，而且每次引燃能量很小，持续时间很短，此时静态功耗约 1 瓦，即使较长时间短路或开路也无妨，对于其它镇流器一般是无法承受的。

七、安装简单、使用方便电子镇流器采用铝合金密封壳体，小巧美观轻便，无须外罩，室内外都可直接安装使用。采用独特启动方式，传输距离可达 15 米。八、注意事项及其它电子镇流器的外壳，同时具有散热功能，周围应留有适当的散热空间，环境温度 -30℃～+40℃，储存温度-40℃～+90℃。输出线间及对地之间，启动时有上千伏电压，应保持良好的绝缘。输入线宜串入约为额定电流 3～5 倍的保险或自动开关。镇流器如有损坏，不能自行打开，应到供应商处更换或由供应商返厂保修。镇流器自身有触发功能，不能再配接触发器或使用内部有触发器的灯泡。使用的灯泡类型和功率，应与电子镇流器相匹配。微电子技术突飞猛进地发展，促进了高频电子镇流器性能及可靠性的不断提高。世界很多著名半导体厂商都看准电子镇流器所面临的巨大商机，争先恐后地推出了电子镇流器专用功率开关器件和集成电路（IC）系列产品，使电子镇流器在技术上不断得到创新。但是，由于电子镇流器涉及到高频变换、零电压开关（ZVS）和零电流开关（ZCS）、LC 串联或并联谐振、谐波滤波与功率因数校正（PFC）、电磁干扰（EMI）抑制、信号传感与信号采集和处理、PWM 控制或频率调制（FM）以及电力电子等各个技术领域。

当众多的中高级工程技术人员真正投入到该产品的研究开发时，所遇到的一系列技术难点是他们所始料不及的。设计制作能使高压钠灯点亮的电子镇流器并不难。要求其技术性能指标满足国家规定的标准要求，并具有比较高的可靠性和足够长的使用寿命，星联顶晟（http://www.cnxlds.com）生产的电子镇流器在技术获取美国和中国专利，保证使用寿命三年。

纵观欧美、日本等发达国家的市政、商业、工矿照明市场，电子镇流器已进入快速普及阶段。在城市照明领域，目前在全国 80%以上的路灯、厂矿要进行照明节能改造，弃电感镇流器改用电子镇流器。但随着科技的进步，电子镇流器完全替代电感镇流器已指日可待，也是发展的必然趋势。
