炎炎夏日制作一款电子制冷冷饮杯

炎炎夏日，乘车外出或独住无冰箱居室，

随时能喝到一杯清凉的水或者饮料，那是最好的。这里教你制作一款小型电子冷饮杯，轻便携带，效果很好。

一、电子冷饮机的核心制冷部件是一块40x40X3.7mm的半导体制冷片，工作电压DC12ⅴ，电流4A，见图①

图① 半导体制冷块12ⅴ4A

半导体制冷块通入直流电，正向电压是制冷，反向电压是制热，即冷热两用，所以夏天可用于制冷，冬天用于制热再好不过了。

但是半导体制冷块要一面散热(铝散热器)，一面制冷(铝传冷块)等多件构成一体才能得到好的制冷效果，見图②

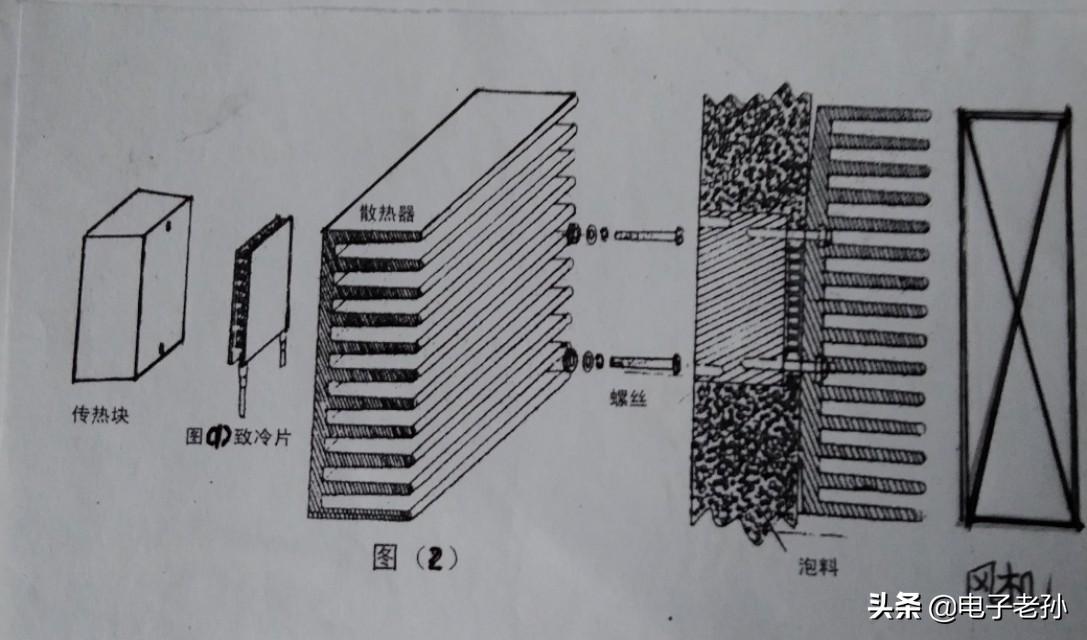

图② 电子冷热杯所用配件

把这些配件用塑料钉紧紧固定一块就成了一个电子制冷器(杯)了，見图③

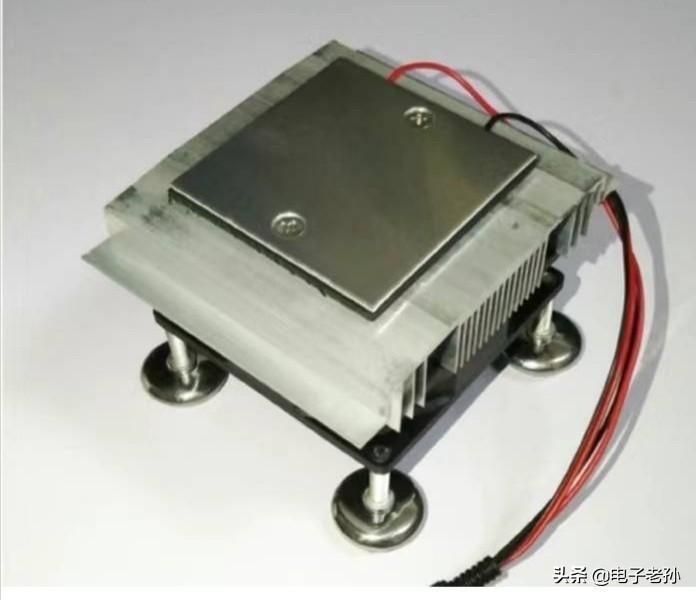

图③电子制冷器件(整体)

二、制作过程: 其中，下面4个底座是支起风扇散热空间(是风冷散热)，轴流风扇固定在铝散热器4个角上，制冷片热面紧贴在铝散热器上面，制冷块冷面紧贴在一个为15一20mm的储冷铝块上，铝块与铝散热之间用塑料镙穿过固定牢靠。这样通电后，下面散热(吸冷)，上面制冷(吸热)，这时制冷面上放上冷饮杯(水或饮料)，40分钟一1个小时就可以喝到清凉的饮料了。見图④

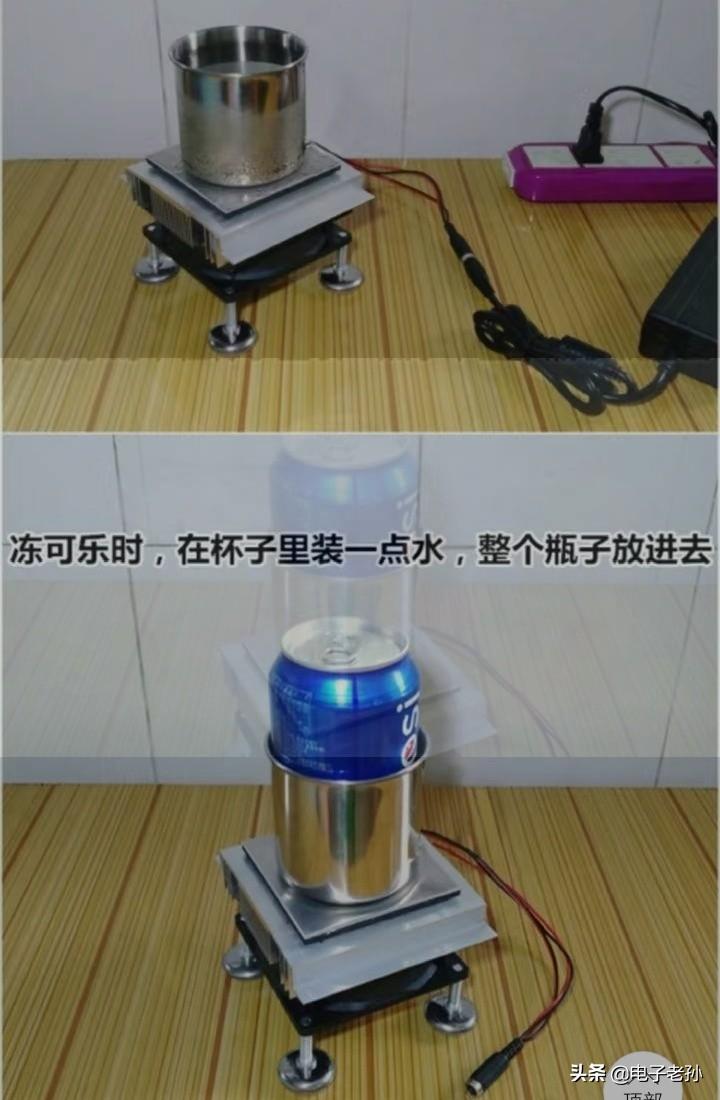

图④ 半导体电子冷饮杯

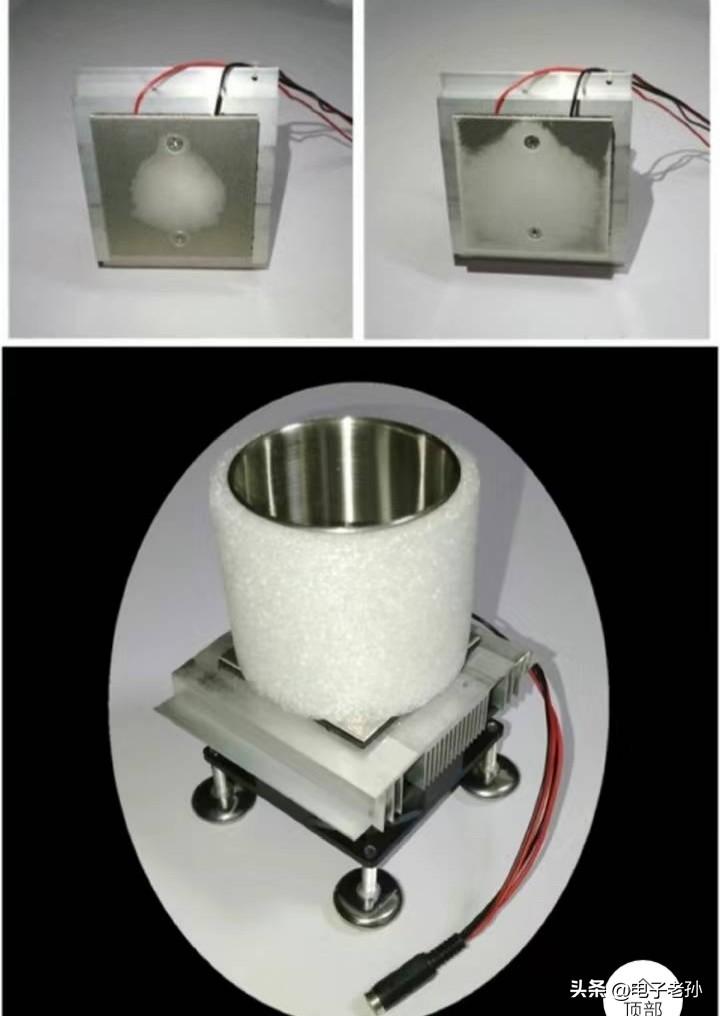

图⑤ 电子冷饮杯在套上绝热棉保温

这里，电子制冷功率约50W，在车上用可插在点烟器12ⅴ电源上，居室或外用电源选择用12v8一10A以上开关电源最好，铝散热器尺寸约宽17X长20x高3.5cm，铝传冷块尺寸约长15x寬16ⅹ厚2cm。

技术参数:

工作电压: 12ⅴ，电流4A

功率: 约50W(冷热两用)

制冷量: 约36W

每瓶饮料325mL，环境温度26℃时，水温20一22℃时，制冷到6一10℃，需时间60一40分钟。6一10℃温度够凉的了。

总之，半导体制冷糢块，小巧轻便，无氟产生，是绿色的环保电子制冷能源。采用不同功率的制冷块(有的需多个串联和并联)可制作: 冷热车用、宾馆用小冰箱，冷热座垫，床，冷饮机，冷热枕头，医疗冷灸，小空调机等。用途广泛。

，
