常见的电磁阀的应用及原理，无论电气机械都应该学习的知识点

今天分享一下关于电磁阀的知识，那么什么是电磁阀呢？

电磁阀是是依靠电磁线圈产生电磁力来驱动阀门的开/关控制流体的控制元件，是管路控制过程中常用的执行器之一。 电磁阀是电磁线圈通电后产生磁力吸引克服弹簧的压力带动阀芯动作，就一电磁线圈，结构简单，价格便宜，只能实现开关。电磁阀主要用于液体和气体管路的开关控制，是两位DO控制，一般用于小型管道的控制。

电磁阀有很多种，从原理上分为三大类：

直动式电磁阀、分步直动式电磁阀、先导式电磁阀 。一般情况下最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。下面分别介绍一下不同种类的电磁阀的特点。

直动式电磁阀

通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

分步直动式电磁阀

它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导孔和主阀活塞依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁力拉动主活塞，阀门打开；断电时，靠弹簧复位关闭先导孔，主活塞上腔增压，推动主活塞向下移动，阀门关闭。

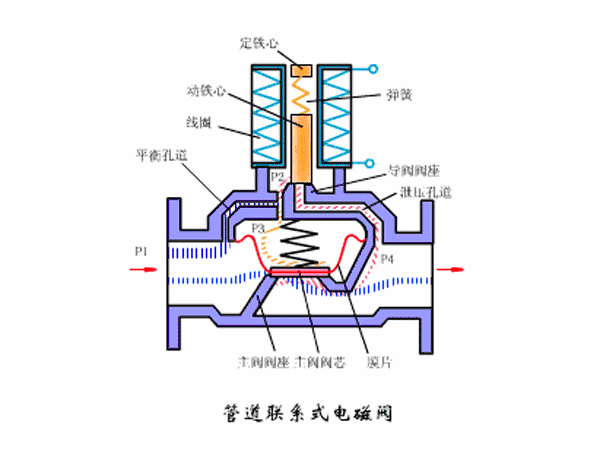

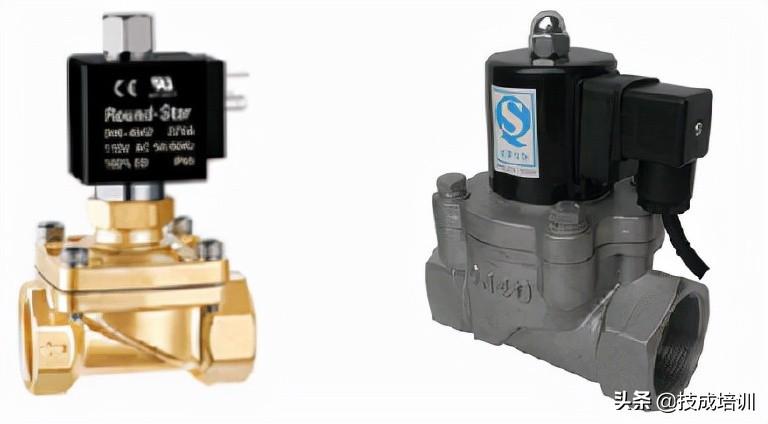

先导式电磁阀

通电时，电磁力把先导孔打开，主阀活塞上腔压力下降，在主活塞上腔和下腔形成上低下高的压差，流体压力推动主活塞移动，阀门打开；断电时，弹簧力把先导孔关闭，主活塞上腔增压，在主活塞上腔和下腔形成上高下低的压差，流体压力和弹簧力推动主活塞向下移动，关闭阀门。

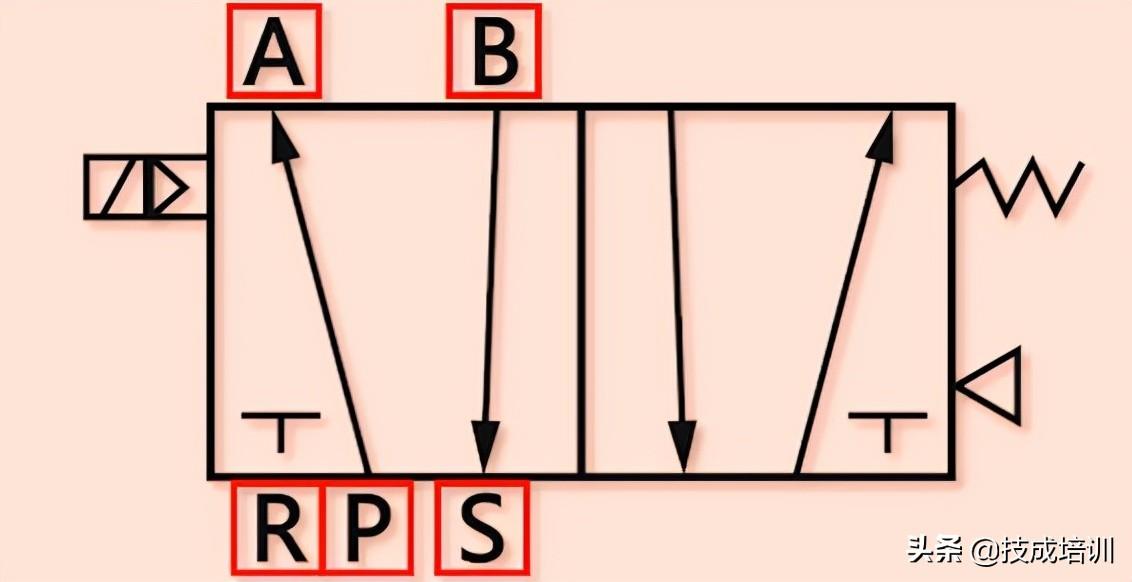

对于电磁阀有很多种类，比如两位两通，两位三通、两位五通单电控，两位五通双电控、三位五通中封，三位五通中泄，三位五通中压 等等，它们都有不同的图形符号，下面看看电磁阀图形符号含义：

（1）用方框表示阀的工作位置，有几个方框就表示有几“位”；方框外部连接的接口数有几个，就表示几“通”；

（2）方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；

（3）方框内符号“┻”或“┳”表示该通路不通；

此外，电磁阀还有其对应的铭牌，再举例介绍下电磁阀铭牌上符号含义：

DC24V/AC110V是输入电压，50Hz/60Hz是频率，6.0VA是线圈的功率6W；Voltagerange是电压范围；AMP. 58mA 是最大输入电流；Temp.rise35℃是指温升35摄氏度；100%ED表示线圈可以24小时通电使用；IP是指这个线圈的防护等级，6是防尘，5是防水。

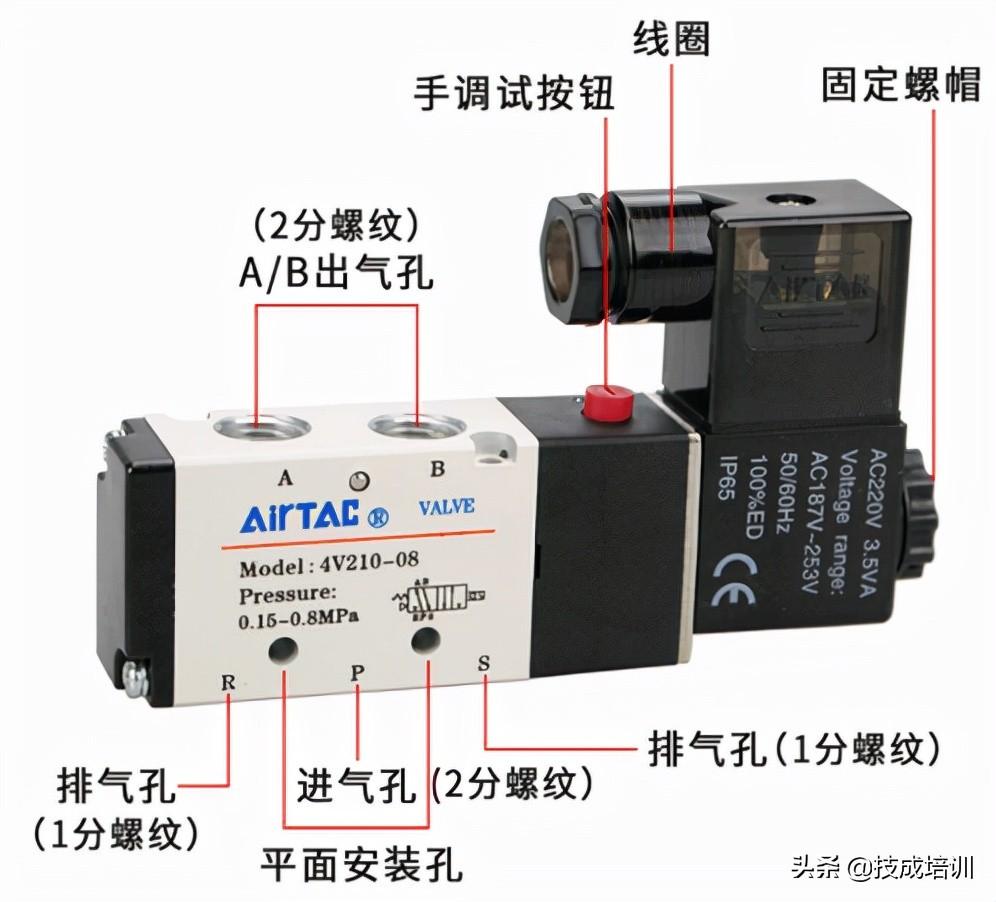

我们以两位五通单电控电磁阀为例，看看其端口说明，分别是A、B、R、P、S，所以是五通，那么这个就是两位五通电磁阀。P代表进气孔，就是输入端，A和B都是出气孔，P和A是长通，P和B是常断，R是A的排气孔，S是B的排气孔。当电磁阀线圈不通电时，把P孔接上气源，A孔出气，当A孔出气时，B孔与S孔相通用于排气，当B孔出气时，A孔和R孔相通用于排气。

在工业生产控制中，气动电磁阀和气缸常常搭配在一起使用，以双作用气缸为例，其有两个气室，工作时只有一个气室通气，不断切换气源进入气室的方向，配合两位五通电磁阀，就可以实现阀门的开与关。电磁阀与气缸连接时，P接气源，A孔接器官与开阀门的接口相接，B孔接气管与关阀门的接口相接，为了消除排气时产生的噪音，可以用消音器接在两个排气孔上。下图是电磁阀的气路组装图，按这样接好就可以使用啦。

以上就是关于电磁阀的内容分享，没看懂的记得收藏保存哦~

对电磁阀在应用中的一点认识，写的真好

电磁阀在我们的生产中应用十分广泛，我们在对生产的维护中一定遇见过不少有关电磁阀的问题，也处理过各种各样的故障，大家也一定积累了不少有关电磁阀故障处理的经验，而我在维护中处理电磁阀故障相对别的仪控故障相对较少，现在就这个问题一起和大家讨论。

我们先对电磁阀有个初步的认识，电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。 电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。

我们制氧机仪控系统中，二位三通电磁阀用的最多，它在生产中可用来接通或切断气源，从而对气动控制膜头气路进行切换。

它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成，动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。通电后，电磁铁吸合，动铁芯上部带弹簧的密封块把排气口关闭，气流从进气口进入膜头，起到控制作用。当失电时，电磁力消失，动铁芯在弹簧力作用下离开固定铁芯，向下移动，将排气口打开，堵住进气口，膜头气流经排气口排出，膜片恢复原来位置。在我们的制氧设备中，在透平膨胀机进口薄膜调节阀的紧急切断等处有应用。

四通电磁阀在我们的生产中应用也很多，其工作原理如下：

当有电流通过线圈时，产生励磁作用，固定铁芯吸合动铁芯，动铁芯带动滑阀芯并压缩弹簧，改变了滑阀芯的位置，从而改变了流体的方向。当线圈失电时，依靠弹簧的弹力推动滑阀芯，顶回动铁芯，使流体按原来的方向流动。在我们制氧生产中，分子筛切换系统强制阀的开关就是通过二位四通电磁阀来控制的，气流分别供至强制阀的活塞两端。从而来控制强制阀的启闭。

电磁阀的故障将直接影响到切换阀和调节阀的动作，常见的故障有电磁阀不动作，应从以下几方面排查：

（1）电磁阀接线头松动或线头脱落，电磁阀不得电，可紧固线头。

（2）电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，如果开路，则电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。紧急处理时，可将线圈上的手动按钮由正常工作时的“0”位打到“1”位，使得阀打开。

（3）电磁阀卡住 。电磁阀的滑阀套与阀芯的配合间隙很小（小于0.008mm），一般都是单件装配，当有机械杂质带入或润滑油太少时，很容易卡住。处理方法可用钢丝从头部小孔捅入，使其弹回。根本的解决方法是要将电磁阀拆下，取出阀芯及阀芯套，用CCI4清洗，使得阀芯在阀套内动作灵活。拆卸时应注意各部件的装配顺序及外部接线位置，以便重新装配及接线正确，还要检查油雾器喷油孔是否堵塞，润滑油是否足够。

（4）漏气。漏气会造成空气压力不足，使得强制阀的启闭困难，原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气。
