冲床卷料三合一送料机相关的使用指令调整介绍
冲床三合一送料机 使用过程中有相关的指令来控制三合一送料机的送料开始，终止，送料滚轮松开等步骤，那么冲床三合一送料机的使用指令调整都有哪些呢？又有什么值得注意的地方呢？佑亿三合一送料机厂家带大家细细探究一下！
1、送料开始指令的调整：
三合一送料机送料开始信号用凸轮开关设定在精密冲床离开下死点，且上下模具张开允许送料的位置ON，在精密冲床离开上死点，模具即将闭合的位置OFF。
2、送料终止指令的调整：
如果在精密冲床的模具闭合时，冲床三合一送料机仍继续送料的话可能造成模具损伤、制品报废、材料卡模等故障，为了预防这种情况的发生设有送料终止指令信号，如果收到该信号的情况下送料未能结束，将停止精密冲床的运转。冲床三合一送料机送料终止信号用凸轮开关设定在可能输送的范围之外。
3、整平送料滚轮松开指令的调整：
在金属模具带有定位销的情况下，在定位销进入模具导向孔的瞬间，打开冲床三合一送料机的滚轮，使材料处于自由状态，可以对材料的位置与方向进行修正。凸轮开关设定的位置应在以下范围内：从定位销进入导向孔处到精密冲床到达下死点处的范围内。送料机滚轮的实际开闭时间会比松开指令时间延迟，精密冲床的转速较快时，需要稍许提前设定指令位置。

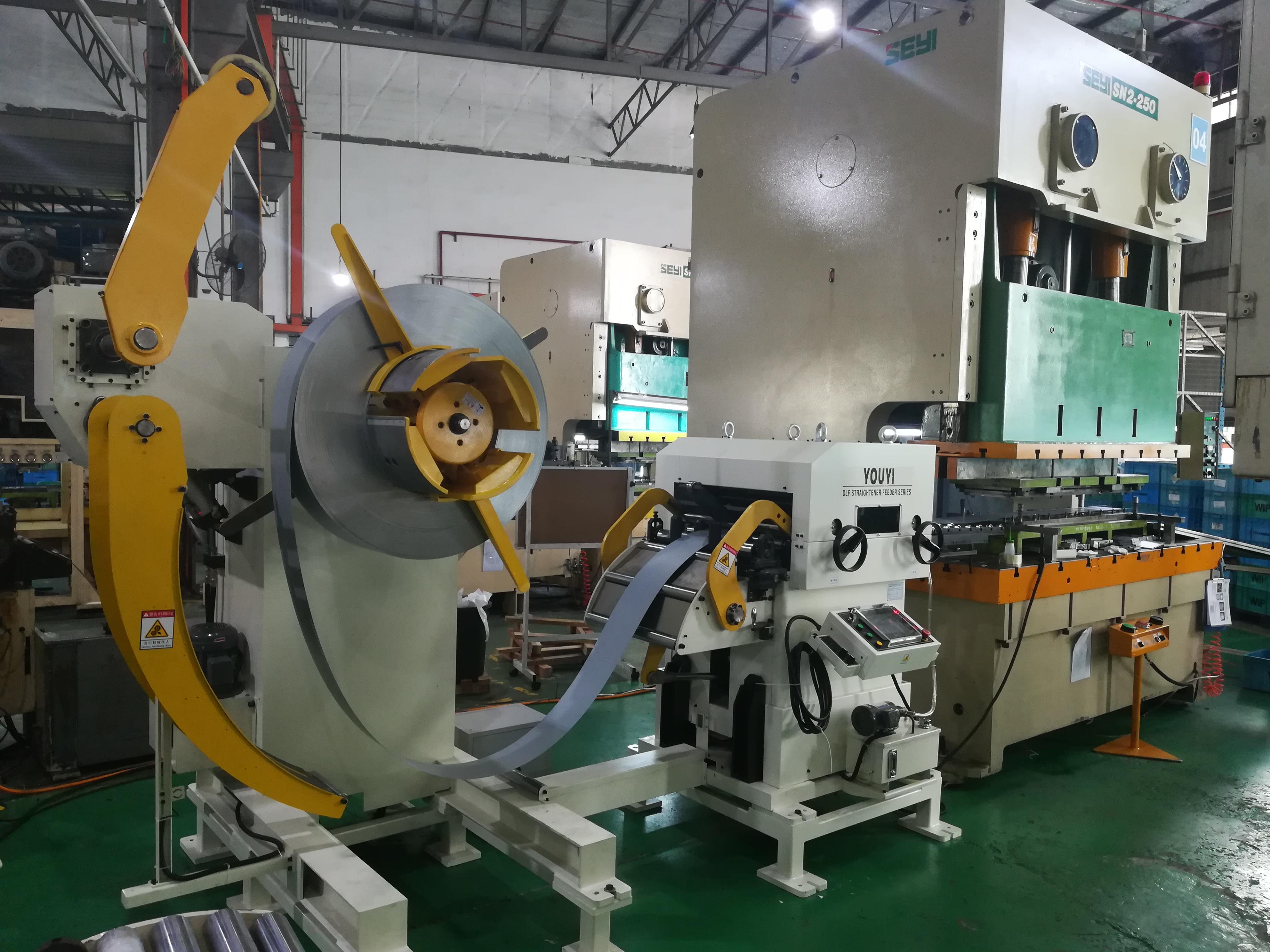

冲床三合一送料机
4、冲床三合一送料机回转凸轮开关调整的基本方法：
为了使冲床三合一送料机与精密冲床连动，需要调整精密冲床的凸轮开关，用精密冲床的凸轮开关控制送料机的送料启动及自动放松等功能。调整凸轮开关时使用冲床的[寸动运转]方式，在寸动运转精密冲床的时候进行设定。
精密冲床的凸轮开关调整不当，或凸轮开关损坏时会造成凸轮开关的接点跳跃或信号时断时续，出现这种情况将造成送料机工作不正常，应进行调整或更换。
使用电子凸轮的精密冲床，请将接点闭合设定成ON，接点打开设定成OFF，因电气回路的不同，有时ON/OFF的设定是相反的。
特别注意：精密冲床在接收到急停信号到冲床完全停止运动，因冲压压力、模具重量、制动效果等情况不同，模具滑动的角度不同，如果是级进模时，在材料还没有完全送完的情况下如果进行压力加工，金属模具有可能发生破损。因此要估算出制动角度，将凸轮开关设定在安全范围内能使冲床停止。
以上就是冲床三合一送料机在使用过程中相关的使用指令调整介绍，在使用冲床三合一送料机之前需要熟悉使用指令，快速应用的同时还能避免意外事故的发生。
目前最精密、最可靠的间歇式传动机构-凸轮分割器详细介绍
点击上方“机械设计一点通”关注我们，每天学习一个机械设计相关知识点
凸轮分割器是目前世界上最精密、最可靠、最稳定的一种间歇式传动机构，通过该机构可将连续的输入运动转化为间歇式的分度运动。到底什么是凸轮分割器，它的原理又是什么呢？
什么是凸轮分割器？
凸轮分割器，在工程上又称凸轮分度器、间歇分割器。它是一种高精度的回转装置，在当前自动化的要求下，凸轮分度器显得尤为重要。通俗的描述就是说，入力轴做不间断运动，但是出力轴走一个工位停一会。1、凸轮分割器就是做停留分割的凸轮分割回转运动。 2、停留，出力轴不回转的区间，就是在滚子凸轮的从动件滚柱与凸轮曲线密接的状态即称停留。3、分割，出力轴回转的区间，就是在滚子凸轮的从动件滚柱与凸轮曲线密接的状态即称停留。4、一般入力轴每一回转，输出轴做一次分割一次停留。主要由立体凸轮和分割盘两部分组成。5、机械动作精准，无论在分割区，还是停留区，都有精准的定位。不需要机械辅助实现。可实现任意确定的动静比和分割数。6、输入方式；与分割器输入轴相连接的驱动件可以有：皮带轮、链轮、同步带轮、齿轮、联轴器等等。7、输入方式；直接传动和间接传动（间接传动不可以有反向冲击）。
凸轮分割器的原理是什么？
安装在入力轴中的转位凸轮与出力转塔连接（如下图），以径向嵌入在出力转塔圆周表面的凸轮滚子，与凸轮的锥度支撑肋在它们相应的斜面作线性接触。
当入力轴旋动时，凸轮滚子按照给定的位移曲线旋转出力转塔，而同时又沿肋的斜面滚动。在肋与凸轮的端面平衡的区域里，即在静态范围内，滚子接通其轴，但出力转塔本身并不旋转。锥度支撑肋通常与两个或三个凸轮滚子接触，以便入力轴的旋转可均匀地传送到出力轴。如果在锥度支撑肋的凸轮表面和凸轮滚子之间有不顺滑情况，则会损害分割器。通过调整轴之间的距离可消除旋转不顺畅的现象。可通过调整预负荷来接近凸轮滚子和凸轮的弹性区，从而加强分割器的刚性。其结构和功能是转位凸轮和凸轮滚子相结合的最佳性能，能进行高速操作。
凸轮分割器的特点
1、结构简单：主要由立体凸轮和分割盘两部分组成。
2、动作准确：无论在分割区，还是静止区，都有准确的定位。完全不需要其它锁紧元件。可实现任意确定的动静比和分割数。
3、传动平稳：立体凸轮曲线的运动特性好，传动是光滑连续的，振动小，噪声低。
4、输出分割精度高：分割器的输出精度一般≤± 50〃。高者可达≤± 30〃。
5、高速性能好：分割器立体凸轮和分割轮属无间隙啮合传动，冲击振动小，可实现高速，达 900rPm。
6、寿命长：分割器标准使用寿命为 12000小时。
为什么需要凸轮分割器？
在很多机械设备上都需要圆盘能够走一个工位，停一会，让其他机械步骤完成加工。加工后在走下一个工位，做间歇运动。这里的停和走的时间都可以自由控制。
凸轮分割器的 应用领域有哪些？
凸轮分割器是实现间歇运动的机构，具有分度精度高、运转平稳、传递扭矩大、定位时自锁、结构紧凑、体积小、噪音低、高速性能好、寿命长等显著特点，是替代槽轮机构、棘轮机构、不完全齿轮机构、气动控制机构等传统机构的理想产品。而且目前凸轮分割器已经形成标准化产品，可以直接采购标准件应用，如无法满足生产应用条件时也可以进行定制；
凸轮分割器广泛应用于制药机械、压力机自动送料机构、食品包装机械、玻璃机械、陶瓷机械、烟草机械、灌装机械、印刷机械、电子机械、加工中心自动换刀装置等需要把连续运转转化为步进动作的各种自动化机械上。
它的机械结构：一根由电机驱动的输入轴，凸轮副，输出轴或法兰盘。用于安装工件及定位夹具等负载的转盘就安装在输出轴上。凸轮分割器在结构上属于一种空间凸轮转位机构，在各类自动机械中主要实现了以下功能：
1.圆周方向上的间歇输送；
2.直线方向上的间歇输送；
3.摆动驱动机械手。
做设计的就是要要充分挖掘机械原理的功用，然后将其运用于设计中，服务于生产和生活。
欢迎大家在评论处补充你认为文章中有解释不对或欠缺的部分，这样下一个阅读的人就会学到更多，你知道的正是大家需要的。。。
