科都电气取得一种直流调速开关专利，既能实现调速功能，还能实现通断功能

金融界 2024 年 8 月 14 日消息，天眼查知识产权信息显示，科都电气股份有限公司取得一项名为“一种直流调速开关“，授权公告号 CN110473731B，申请日期为 2019 年 8 月。

专利摘要显示，本发明提供一种直流调速开关，包括底座、上盖、线路板、以及与底座连接的按钮，按钮上设置有扭簧，按钮的下方设有与按钮活动连接的旋钮，旋钮与线路板之间设置有与旋钮固定连接的旋钮座，旋钮座上设置有能与线路板局部接触的换向滑片。本发明提供的直流调速开关，既能实现调速功能，还能实现通断功能。当按钮转动时，按钮带动旋钮转动，旋钮带动与旋钮固定连接的旋钮座转动，旋钮座带动设在旋钮座上的换向滑片在线路板上转动，从而实现开关的调速功能；旋钮座的转动还能带动设在其下方的动触架上下移动，动触架带动设置在其上的动触头上下移动，动触头带动设置在动触头上的动触点与设置在静触片上的静触点接触或远离，从而实现开关的通断功能。

本文源自金融界

电动机调速控制电路的功能与实际应用

电动机调速控制电路的结构组成

电动机调速控制电路是指利用时间继电器控制电动机的低速或高速运转，通过低速运转按钮和高速运转按钮实现对电动机低速和高速运转的切换控制。

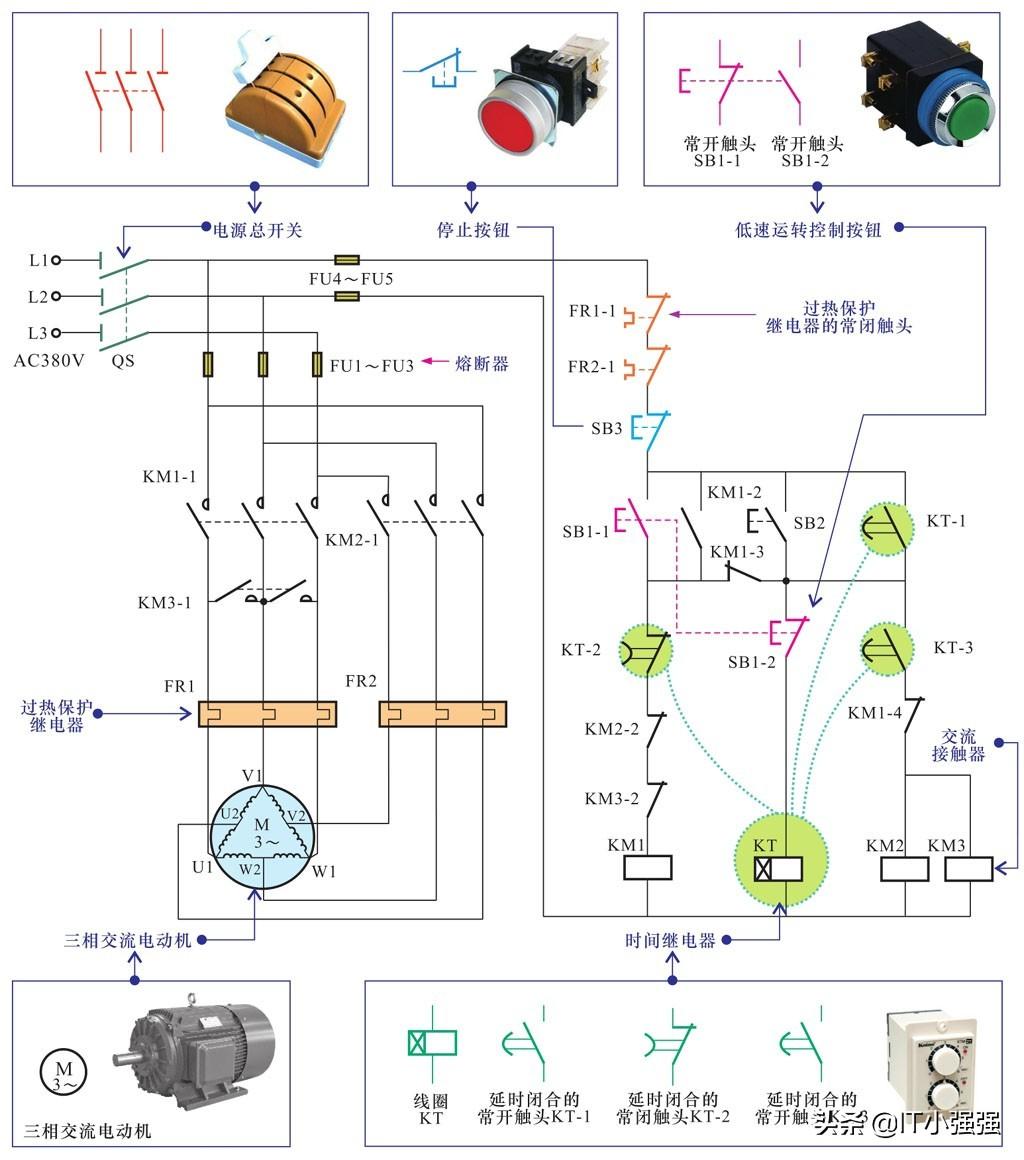

图11-17为典型三相交流电动机调速控制电路的结构组成。

图11-17 典型三相交流电动机调速控制电路的结构组成

电动机调速控制电路的功能应用

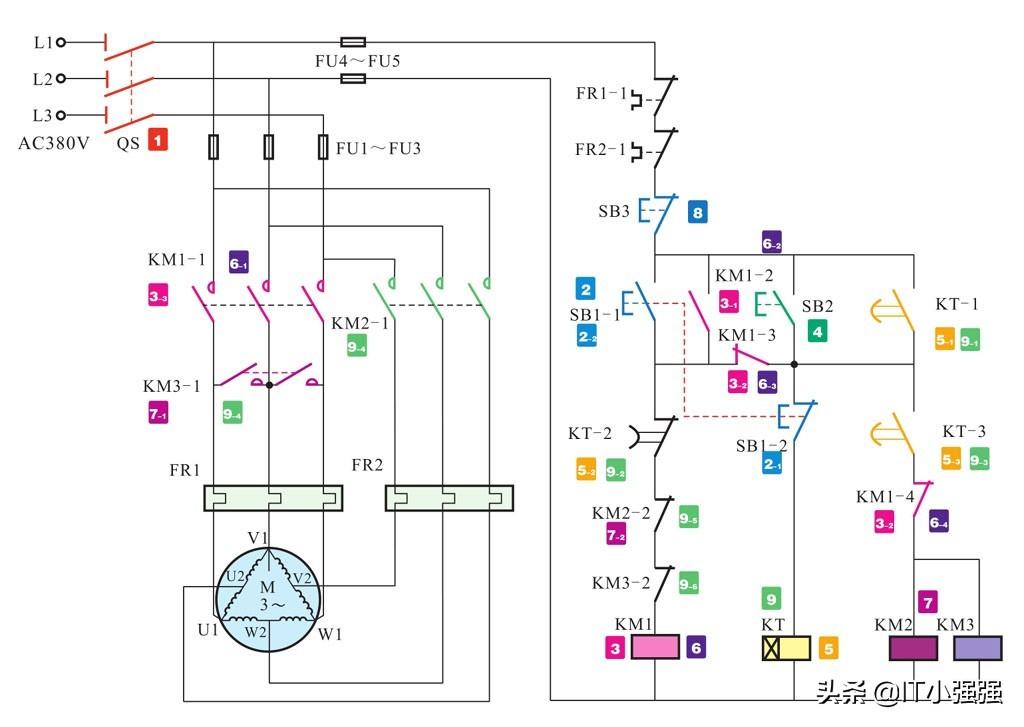

结合电动机调速控制电路的控制功能，根据电路中各部件的功能特点和连接关系，可完成对电动机调速控制电路的工作过程分析，如图11-18所示。

图11-18 典型三相交流电动机调速控制电路的功能应用

1 合上电源总开关QS，接通三相电源。

2 按下低速运转控制按钮SB1。

2-1 常闭触头SB1-2断开，防止时间继电器KT线圈得电，起到连锁保护作用。

2-2 常开触头SB1-1闭合。

2-2→3 交流接触器KM1线圈得电。

3-1 KM1的常开辅助触头KM1-2闭合自锁。

3-2 KM1的常闭辅助触头KM1-3和KM1-4断开，防止交流接触器KM2和KM3的线圈及时间继电器KT得电，起连锁保护功能。

3-3 常开主触头KM1-1闭合，三相交流电动机定子绕组成△联结，开始低速运转。

4 按下高速运转控制按钮SB2。

4→5 时间继电器KT的线圈得电，进入高速运转计时状态，达到预定时间后，相应延时动作的触头发生动作。

5-1 KT的常开触头KT-1闭合，锁定SB2，即使松开SB2也仍保持接通状态。

5-2 KT的常闭触头KT-2断开。

5-3 KT的常开触头KT-3闭合。

5-2→6 交流接触器KM1线圈失电。

6-1 常开主触头KM1-1复位断开，切断三相交流电动机的供电电源。

6-2 常开辅助触头KM1-2复位断开，解除自锁。

6-3 常开辅助触头KM1-3复位闭合。

6-4 常开辅助触头KM1-4复位闭合。

5-3→7 交流接触器KM2和KM3线圈得电。

7-1 常开主触头KM3-1和KM2-1闭合，使三相交流电动机定子绕组成联结，三相交流电动机开始高速运转。

7-2 常闭辅助触头KM2-2和KM3-2断开，防止KM1线圈得电，起连锁保护作用。

8 当需要停机时，按下停止按钮SB3。

8→9 交流接触器KM2/KM3和时间继电器KT线圈均失电，触头全部复位。

9-1 常开触头KT-1复位断开，解除自锁。

9-2 常闭触头KT-2复位闭合。

9-3 常开触头KT-3复位断开。

9-4 常开主触头KM3-1和KM2-1断开，切断三相交流电动机电源供电，停止运转。

9-5 常开辅助触头KM2-2复位闭合。

9-6 常开辅助触头KM3-2复位闭合。

提示说明

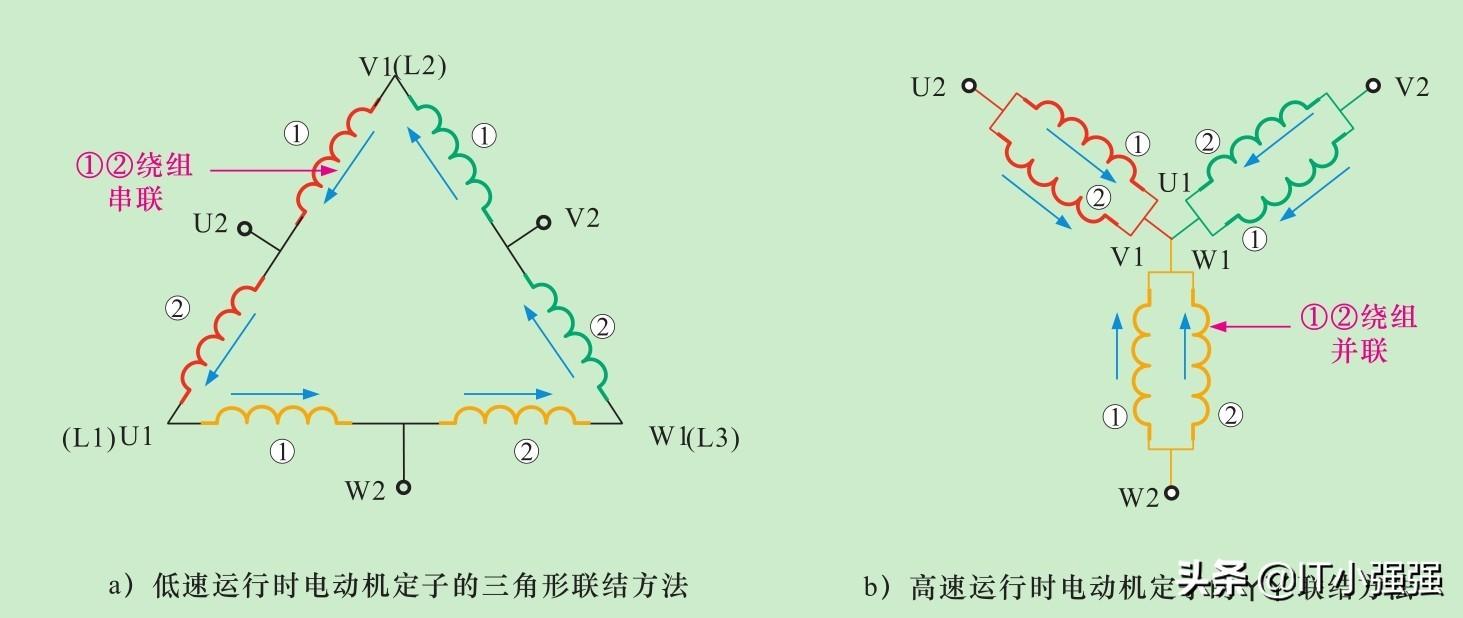

三相交流电动机的调速方法有多种，如变极调速、变频调速和变转差率调速等方法。通常，车床设备电动机的调速方法主要是变极调速。双速电动机控制是目前应用中最常用一种变极调速形式。图11-19为双速电动机定子绕组的连接方法。

图11-19 双速电动机定子绕组的连接方法

图11-19a为低速运行时定子的三角形（）联结方法。在这种接法中，电动机的三相定子绕组接成三角形，三相电源线L1、L2、L3分别连接在定子绕组三个出线端U1、V1、W1上，且每相绕组中点接出的接线端U2、V2、W2悬空不接，此时电动机三相绕组构成三角形联结，每相绕组的①、②线圈相互串联，电路中电流方向如图中箭头所示。若此电动机磁极为4极，则同步转速为1500r/min。

图11-19b为高速运行电动机定子的YY联结方法。这种接法是指将三相电源L1、L2、L3连接在定子绕组的出线端U2、V2、W2上，且将接线端U1、V1、W1连接在一起，此时电动机每相绕组的①、②线圈相互并联，电流方向如图中箭头方向所示。若此时电动机磁极为2极，则同步转速为3000r/min。
