CAXA CAD电子图板小知识小技巧：引出说明太好用了

本文作者（原创）：钟日铭

作者编著有超百本CAX（AutoCAD、UG NX、Creo、Mastercam、ProE、CAXA电子图板等）图书教材，为多家知名出版社的签约作者。

用过CAXA CAD电子图板的人都知道，使用该软件制作二维工程图确实很方便。

本文列举一个小小的知识点来展示CAXA CAD电子图板的应用，方不方便自己体会一下。

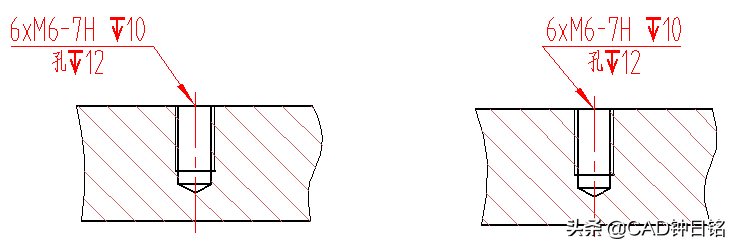

以如图1所示的引出说明标注的典型示例作为范例效果。

图1 典型示例

a）文字缺省方向 b）文字反向

案例使用软件为CAXA CAD电子图板2018或CAXA CAD电子图板2020。

下面介绍具体的操作步骤。

（1）假设已经绘制好如图2所示的图形。

图2 假设已有图形

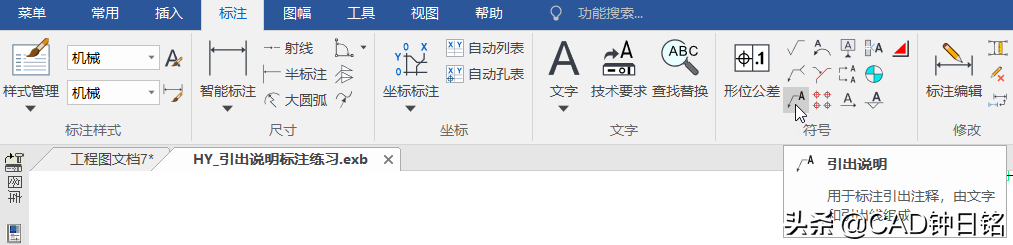

（2）在功能区"标注"选项卡的"符号"面板中单击"引出说明"按钮（如图3所示），弹出"引出说明"对话框。

图3 选择按钮

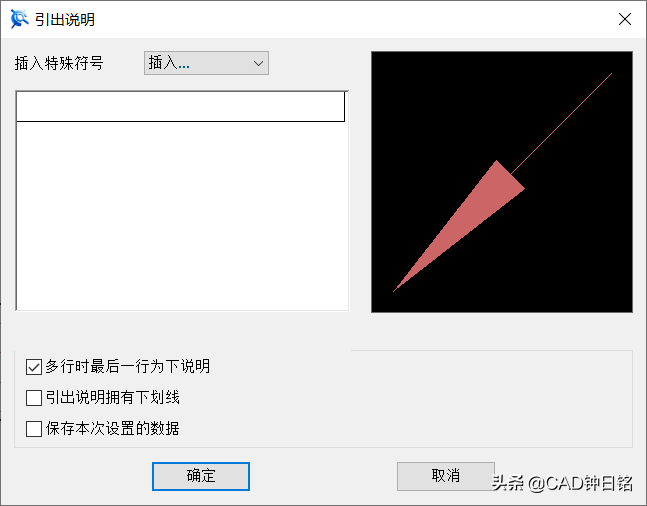

弹出的"引出说明"对话框如图4所示。

图4 “引出说明”对话框

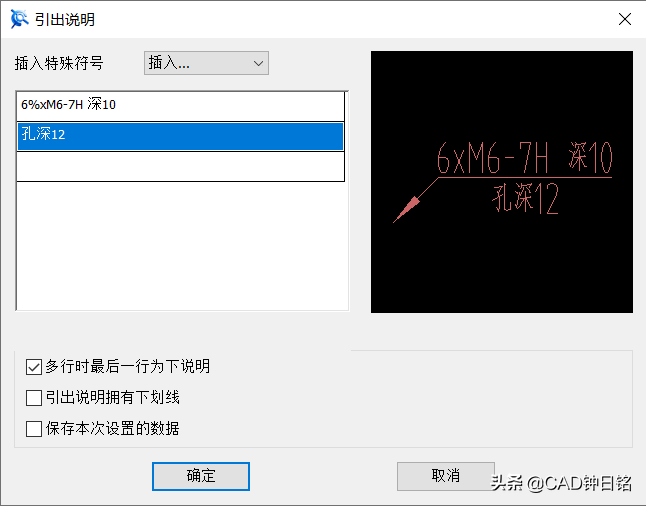

（3）选中"多行时最后一行为下说明"复选框，输入如图5所示的两行说明内容（为了便于描述，表示深度的符号在图中暂时用"深"字表示，实际上，在该"深"字的位置处将用深度图标替换）。

图5 输入上说明和下说明

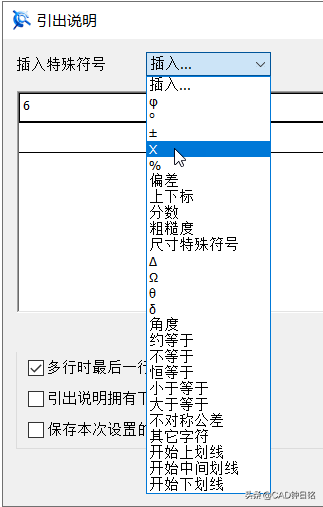

其中的引出说明文本"6×M6-7H……"中的第二个符号"×"可以从如图6所示的"插入特殊符号"下拉列表框中选择，其输入格式为"%x"。

图6 插入特殊符号

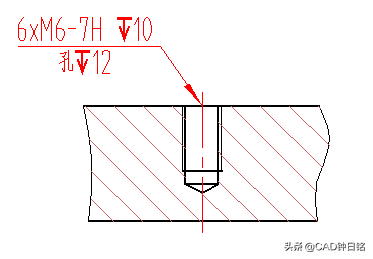

在上说明（第一行说明）和下说明（第二行说明）中，可使用深度图标符号来表示特定孔深，如图7所示。

图7 可使用孔深符号

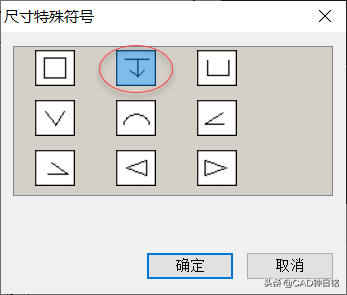

要输入深度图标符号，则将光标置于说明中要插入的位置处（也即"深"字所在的位置处），在"插入特殊符号"下拉列表框中选择"尺寸特殊符号"选项，打开"尺寸特殊符号"对话框，如图8所示，接着选择表示深度的符号，单击"确定"按钮即可。

图8 "尺寸特殊符号"对话框

（4）设置好引出说明文本后，在"引出说明"对话框中单击"确定"按钮。

（5）在立即菜单中设置文字方向等，然后分别指定第一点、引线转折点和定位点来完成引出说明标注。

是不是很好用呢！

#pgc-card .pgc-card-href { text-decoration: none; outline: none; display: block; width: 100%; height: 100%; } #pgc-card .pgc-card-href:hover { text-decoration: none; } /*pc 样式*/ .pgc-card { box-sizing: border-box; height: 164px; border: 1px solid #e8e8e8; position: relative; padding: 20px 94px 12px 180px; overflow: hidden; } .pgc-card::after { content: " "; display: block; border-left: 1px solid #e8e8e8; height: 120px; position: absolute; right: 76px; top: 20px; } .pgc-cover { position: absolute; width: 162px; height: 162px; top: 0; left: 0; background-size: cover; } .pgc-content { overflow: hidden; position: relative; top: 50%; -webkit-transform: translateY(-50%); transform: translateY(-50%); } .pgc-content-title { font-size: 18px; color: #222; line-height: 1; font-weight: bold; overflow: hidden; text-overflow: ellipsis; white-space: nowrap; } .pgc-content-desc { font-size: 14px; color: #444; overflow: hidden; text-overflow: ellipsis; padding-top: 9px; overflow: hidden; line-height: 1.2em; display: -webkit-inline-box; -webkit-line-clamp: 2; -webkit-box-orient: vertical; } .pgc-content-price { font-size: 22px; color: #f85959; padding-top: 18px; line-height: 1em; } .pgc-card-buy { width: 75px; position: absolute; right: 0; top: 50px; color: #406599; font-size: 14px; text-align: center; } .pgc-buy-text { padding-top: 10px; } .pgc-icon-buy { height: 23px; width: 20px; display: inline-block; background: url(https://lf6-cdn-tos.bytescm.com/obj/cdn-static-resource/pgc/v2/pgc_tpl/static/image/commodity_buy_f2b4d1a.png); } CAXA 电子图板2018工程制图完全自学手册（清华社“视频大讲堂”大系CAD/CAM/CAE技￥59.3 购买

本文由钟日铭原创，欢迎关注，带你一起长知识！好文章创作、分享不易，欢迎赞赏，谢谢！

跟我学产品设计，准没错，多来交流学习。
