「精选知识」114个实用电子小常识总结
1、干簧管是感元件，当磁铁近时，常开触点闭合而接通感电路 触点负荷仅为十毫安
2、通常玩具直流电动机工作电压低，虽然在1.5～3V就可以启动，但起动电流较大（1～2安培），电动机空载时运转电流约为500mA
Electric Motor Repair - Macro photograph of a
3、小功率硅管8050，其集电极最大允许电流ICM可达1.5A，以满足电动机起动电流的要求
4、双金属复片开关,当热时闭合
5、通常光敏电阻器，例如MG45有光照射时的亮阻2～10kΩ光敏电阻器是一种受光照射导电能力急剧增 的电子元件。常用的型号为MG45-1 工作电压在5V时，通过的电流不应超过2mA
电阻器
6、水的电阻约50kΩ
7、般情况下，8－10毫安以下的工频电流，50毫安以下的直流电流可以年作人体允许的安全电流 一般情况下，人体电阻可按1000－2000欧考虑
8、低电压（5V）蜂鸣器，其工作电流仅需十 个毫安
9、继电器线圈（JRC—21F）工作电流大约60mA，比玩具电动机工作电流小，比蜂鸣器、发光二极管工作电流大常用的超小型小功率继电器，型号为JRC－21F，线圈电源电压为3V或6V 触点工作直流24V、1A继电器线圈电阻从 十欧（3～6v）～ 十千欧(220v) 24V大约1K多 线圈电流不一般不超过100m
变压器铜线圈
10、发光二极管和普通二极管不同的地方是在导通时的正向压降比较大，一般为1.5～2.V(普通硅二极管约为0.7V)。发光二极管的工作电流一般为10～40mA
11、万用表二极管档测出来的是压降 二极管的导通电阻在百欧或千欧之间
12、如果数管共阳极形式，那么它的驱动级应为集电极开路（OC）结构， 如果数 管为共阴极形式，它的驱动级应为射极输出或源极输出电路
13、稳压管在电路中要反向连接。稳压管的反向击穿电压称为稳定电压
14、220V的灯泡电阻大约在千欧 （25瓦灯泡电阻大约2000欧姆，工作电压220伏特）电流 百毫安 小灯泡（3v-5v）电阻十欧 电流 百毫 安
15、汽车起动机的启动电流为200～600A
17、电动机线圈电阻不超过2欧 电流 安到 百安 对于380V电机 1千瓦对应2安
18、点火线圈初级线圈电阻不超过1欧次级大约千欧
19、IC输出能力 输出高电平时电流
74LS:400uA(驱动不了发光二极管)(输出阻抗（内阻）50～250欧（ 据短路电流计算出来），能带负载的能力要求负载输入电阻大于12K（ 据输出高电平电流计算400uA） LS的输入电阻为250K（ 据输入高电平输入电流计算20uA）))
74HC:4mA(输出阻抗（内阻） 十欧？（ 据短路电流计算出来），能带负载的能力要求负载输入电阻大于1.25K（ 据输出高电平电流计算 4mA） HC的输入电阻为50M欧（ 据输入高电平输入电流计算0.1uA）))
输出低电平时电流 74LS:8mA 74HC:4mA
IC输出时相当于一个电源，电源的内阻越小，相对的驱动能力越强 一般电源的内阻不到1欧 一般电路中间级输入电阻比较大，输出驱动级电阻有大（灯泡，继电器）有小（喇叭，喷嘴）
对于共射接法的三极管来说，输入电阻大约为Rb，输出电阻为Rc
射极输出输入阻抗大Rb＋（1＋B）Re 输出阻抗小<<Re 所以带负载能力强
20、驻极体话筒 电阻约500～800欧 输出为3端 为里面集成了场效应管（阻抗匹配）
扬声器的电阻2欧，4欧，8欧，16欧 耳机电阻20～600欧
21、示波器的输入电阻为1M欧
数字万用表电压档输入电阻1M欧 测量电阻时输出电压0.65V
二极管档输出恒流源1mA
22对于扬声器 通道是指不同频率的通道 有源音箱是放大器与扬声器结合在一起
耳机的接头是3芯的 左声道 右声道 和地
23感器有产生电信号的（需放大整形）和不产生电信号的
24集成运放放大倍数从 万到 十万 所以有虚短 输入阻抗很大 所以输入电流为0
25稳压二极管的驱动能力不超过1A
26 计数器可以实现两种功能，计数 和分频。
异步计数器：逐个翻转速度慢。
同步计数器：同时翻转 速度快。
BCD（十进制）计数器：（0～9）。
二进制计数器（0～15）。
纹波计数器：计数比较大 7级 14级 21级
27三极管=晶体管逻辑阵列=OC门
9013(NPN) 9012(PNP)
最大Ic 500mA
Ib 是微安级的
最大Vceo 20V
8050(NPN) 8550(PNP)
最大Ic 1.5A
Ib 是毫安级的
最大Vceo 25v
2003（晶体管阵列）(NPN)
最大Ic 500mA
最大Vceo 50v（只是用作开关不用作放大）
7407(6个门电路 缓冲器 驱动器 OC门)
最大输出 40mA
最大Vceo 30v（驱动能力小些）
28
4007 正向电流1A （额定值）
最大正向电流30A
最大反相电压700V
正向压降0.9v
用于整流钳位 保护
4148 正向电流300mA（额定值）
最大正向电流2A
最大反相电压75V
正向压降0.7v
用于小信号场合
发光二极管的压降在1.5~2.5V之间
发光二极管的工作电流一般为10～40mA
29 7805 最大输入电压35V 能提供1.5A的电流（典型是500mA）
30 光耦4N32输入额定电流60mA 最大正向电流3A 反向电压6v Vceo 30V Ic 150mA
31晶体管分为双极性晶体管和场效应晶体管。场效应晶体管分为结型场效应管JFET 和绝缘栅场效应管。
场效应管输入电阻大，输出电阻小
32 负反馈：从后级放大器的集电极采样的是电压反馈
从后级放大器的发射极采样的是电流反馈
反馈信号接于晶体管基极的是并联反馈
反馈信号接于晶体管发射极是串联反馈
并联负反馈使输入电阻减小
串联负反馈式输入电阻增大
电压负反馈使输出电阻减小
电流负反馈使输出电阻增大
33差动放大器与直接级连放大器相比的优点：抑制温漂。Re越大抑制温漂越好
恒流源相当于一个很大的电阻
34集成运放放大倍数太大，为了增加输入范围，必须接成反馈形式。
35射级输出 输出效率低 只有20％左右
推挽输出 输出效率高 达到80％左右
双电源供电：输出不加电容
单电源供电：输出加电容。
集成功放LM384，8欧负载上可得5W功率 输出要接500微法电容。
36反相比例运算：电压并联负反馈 放大倍数 －R2/R1 输入阻抗 R1 输出阻抗小
同向比例运算：电压串连负反馈 放大倍数 1+R2/R1 输出阻抗大 输出阻抗小
电压跟随器：和射级跟随器一样 输入阻抗大 输出阻抗小。Uo＝Ui
37用放大器可以构成有源滤波器，电压源，电流源。
38 运放有负反馈，则运放工作在线性区 有源滤波器，电压源，电流源
运放有正反馈，则运放工作在非线性区 限幅器 电压比较器（无反馈） 过零比较器 迟滞比较器（正反馈） 精密整形电路（反馈回路加二极管）波形发生电路。
39电源 整流－滤波－稳压 78系列：输入与输出的电压差不得低于3V
408051一般是指intel公司生产的 89c51是指Atmel公司生产的 都是51系列产品
41 单片机复位电路：用一个10u电容和10K的电阻来完成 在加一个1N448。复位时间不少于5ms 或者22u电容 1K电阻 高电平复位：电容靠近电源。低电平复位：电容靠近地。
42 51单片机寻址方式：立即数，直接，寄存器（寄存器比直接快，直接和寄存器都相当于把数据放到一个ram变量中），间接寻址（变量中放的是地址，相当于c++中的指针，在间址寻址中，只能用R0或R1存放等寻找的数据，（R寄存器可用来作为控制循环次数的寄存器）），变址寻址（用于查表MOVC A，@A+DPTR）MOV DPTR，#TABLE（标号前面加# 标号的含义：标号就是一个地址！！比如TABLE就是100H #TABLE就是立即数#100）
43 51中DPTR是一个16位的寄存器，存放的是地址.。访问外部ram必须用A累加器
44 SP使用前要对它初始化 指明堆栈段从哪里开始 比如MOV SP，#5FH
ORG 指明程序段从哪里开始。
45移位命令可用于做走马灯试验。
46 LJMP>AJMP>SJMP AJMP是双字节指令 LJMP是三字节指令，
47CJNE： 比较两个数是不相等后转移 （先判断是否相等，之后还可以判断是否大或者小 用JC跳转） DJNZ：减1后不等于零转移，用于控制循环次数 位操作常用的转移指令：JB （位是1的时候转移） JBC（位是1转移 并清0 用于查询方式清除中断标志，用中断方式时不需要手动清0）
48 在进行位处理时，CY（就是的进位位）称“位累加器” 相当于字节处理中的A。
49 计数器/定时器要运行有很多限制条件：1。C/T开关 2。Tr开关3。Gate开关（Gate＝1的时候，还要受Int1的控制）。用SETB TR0 启动T。有4种工作方式：0。13位 1。16位 2。有预置的（高8位做预置用，低8位做计数用，所以范围小），一般用于波特率发生器3。定时器 0分为两个独立的定时/计数器，一般T1工作于方式2时，T0才工作在方式3。用于T的寄存器：TCON 控制定时器和中断 TMOD主要用来控制T的运行方式。
定时器用于中断方式的时候中断中完成的工作：1。中断到了后要实现的动作2。对计数器重新预置（相当于方式2自动完成的工作）3。设置一个软计数循环操作，完成多次定时后输出，这样增加了定时时间。
50用于中断的寄存器：IE：中断总开关 IP：中断优先级 ECON SCON
中断程序时间不能大于中断间隔时间
51 通讯方向：在串行通讯中，把通讯接口只能发送或接收的单向传送方法叫单工传送；而把数据在甲乙两机之间的双向传递，称之为双工传送。在双工传送方式中又分为半双工传送和全双工传送。半双工传送是两机之间不能同时进行发送和接收，任一时该，只能发或者只能收信息。
52串行口：方式1：移位寄存器方式 外接一个串入并出的移位寄存器CD4094 74LS164，就可以扩展一个并行口
53软件去掉按键抖动，发现按键按下之后10ms再次判断是否按下。
54单片机在通电复位后8051内的程序计数器（PC）中的值为‘0000’，所以程序总是从‘0000’单元开始执行
55碳膜电阻：
功率小1/6,1/4W
1Ω～22M
精度5%
便宜 1～2分钱
精密电阻：
功率小1/6,1/4W
1Ω～22M
精度高1%
5 分钱
氧化膜电阻：
1～2W
0.1Ω～22M
精度5%
5 分钱
水泥电阻：
5～50W
0.11～1K
精度5%
不到1元
陶瓷电阻：
50～200W
0.1Ω-1K
精度5%
几十元
2W高压电阻
270M
精度5%
5元
压敏电阻
精度5%
不到1元
排 阻(5脚-12脚)
100Ω～1M
精度5%
5分/脚
可调电阻(卧.立式)
100Ω-1M
精度5%
不到1元
小功率电阻一般选精密电阻，因为其价格不贵。
一般按功率选择电阻：1～2W氧化膜电阻 5～50W水泥电阻 50～200W 陶瓷电阻（太贵了）
56 电容：
瓷片电容：0.5p~0.1u 耐压最高可达30KV 一般都是50V的
涤纶电容：100p～4.4u 耐压一般是50～100V 最高也就630V
电解电容：0.1u～22万u 耐压等级6.3v 10v 16v 25v 35v 50v 160v 250v 400v(无15，20)
耐压超过100v的都很贵 甚至几百元
钽电容：0.1u～100u 耐压 最高50V 类似电解电容
独石电容：10p～2u 耐压一般50～100V
安规 用于交流250V 0.01u～2.2u
树脂 用于交流250V 0.1u～47u
电容容量越小耐压越高：容量的大小瓷片<独石<涤纶<钽<电解 钽和电解都属于大容量的电容.
57二极管：
整流：1N40系列（1A） 1N54系列（3A）1N52 6A系列（6A）
开关：1N4148
快速恢复：FR系列 （1A～6A）FR10*(1A) FR15* (1.5A) FR20*(2A) FR30*()3A FR60*(5A)
都很便宜 不超过5角
硅整流桥 从1A～40A 耐压100V～1000V 不超过10元
稳压二极管：2CW 2DW
58三极管：型号太多了 2N（日本 美国） B××（欧洲）。。。。
中小功率（小于1W 电流不到1A 电压一般不超过100V）：国半的90系列 8050 8550（功率稍大是90的派生） 2SC1815 2SC945
2N5400 2N5550（耐压较高 超过100V）
中功率的比较少（1~1.5W 电压较高200V以上 电流不超过0.5A）。用于彩电 相机中。
大功率(5W以上)低耐压（不到100V 电流10A以上）：2N3050 MJM2955（用于电源的扩流）
中耐压的很少
高耐压（几百伏，电流2A以上）：用于彩电和显示器 2SD820 2SD1403（用于电源） 2SD951（用于行输出）
稳压电源：78, 79系列 （固定输出，最大输入电压35V 输出5V～24V）
LM317 LM337 (输出电压可调1.25～37V 能提供1.5V电流，输入输出差不能大于40V) LM350（3A）
TL431 三端可调 做基准源用 因为输出功率太小
59光耦：4N TLP PC MOC
60拨码开关：在单片机中一般用于设置初始参数,而且不经常改变的场合。 开关一般直接接到地上，还有加上拉电阻，单片机内部有上拉电阻时，可是省略（p1.p2.p3为准双向口，输入时，被内部上来成高电平）
XLF：微型打印机。。
一体化红外接收器: 集红外线接收和放大于一体，不需要任何外接元件，就能完成从红外线接收到输出与TTL电平信号兼容
DM－162 液晶显示模块 可直接和单片机相连。
ARP9600:语音录放芯片。
UPC1651高增益高频放大集成电路 用于音频信号 可直接接电线
MOC3041：光耦，双向可控硅
97A6：可控硅
TWH8778（8751）：功率快关，工作电压3～24V，开关电流1A。输入与TTL兼容，可取代常规继电器
LM324：四集成运放
HT7150: 电源稳压器最大输入电压24V 输出为5V 输出电流只有30mA
LA4425：功放 能驱动8欧 5W的喇叭。LM384 TDA2030 能驱动8欧 12W的喇叭 LM386
LM1875 TDA1514 TDA1521(大功率)
61 LED数码管显示很简单：
1先把16进制换算成10进制，放入a, b 中
2 调显示码（无译码电路）
3 从输出端口输出
4开控制位
5 延时
6关控制位
62单片机直接驱动8050 是用低电平驱动的。
63电阻的标定功率一般是最大功率，使用的时候远远小于这个功率 其他器件的功率是指额定功率，设备要在其额定功率附近工作。
驱动能力不足含有两种情况：
1。器件的输入电阻太小，输出波形会变形。如TTL电平驱动不了继电器
2．器件输入电阻够大，但是达不到器件的功率，如小功率的功放，驱动大功率的喇叭，喇叭能响，但音量很小，其实是输出的电压不够大。
64模拟集成电路可以分为：线性、非线性、功率、和微波（频率超过300MHz）四种。
65 著名芯片厂家：
日本：NEC（日电）
HITACHI(日立)
TOSHIBA（东芝）
MITSUBISHI（三菱）
NATIONAL PANISONIC（松下）
FUJITSU（富士通）
SANYO（三洋）
SONY（索尼）
SHARP（夏普）
SANKEN（三肯）
JRC（JRC系列）
ROHM
美国：
INTEL（英特尔）
MOTOROLA（摩托罗拉）
NATIONAL SEMICONDUCTOR（国半 标志是个F 或者一个水波）
TI（德克撒斯仪器公司 生产TL系列）
SIGNETICS（西格尼蒂克斯 生产NE555 NE系列）
HARRIS（哈里斯是RCA（CA系列）
GE INTERSIL三家合一 （生产ICL ICM系列芯片））
AD——PMI（模拟器件公司 AD OP DG ADG系列 ）
AMD
SPRAGUA（史普拉格 生产ULN系列）
IR（国际整流器公司）
LT（LINAR TECHNOLOGY生产LT系列） RATHEON（雷声公司 生产RC系列）
CYPRESS SEMICONDUCTOR (图标为一个柏树)
欧洲：
PHILIPS（菲利普）
ST（SGS THOMSON）
SIMENS（西门子）
韩国：
SAMSVNG（三星）
GOLDSTAR（高士达）
DAEWOO（大宇）
HYUNDAI（现代）
台湾：UMC
66 74，40系列各个生产厂家的都可互换。61××，62××表示ROM 27××EPROM 28××E2PROM
67通用运放：LM741，LM833，LM324，LF411，LF347，LF358，TL071，TL081，MC34081，MC34071，MC33078，RC4558，RC4560，NE5532，AD711
68比较器：模拟量到数字量，并且输出于TTL兼容。LM311，LM339（239，139），LM319
69 乘法器：可构成低通滤波器，频率变换，有效期测量。。。。AD538
70PC上用DRAM（型号多以4开头 如4164） 单片机上用SRAM（以62，65，66，67开头 HM日立公司的存储器 HY现代 GM金星 ） EPROM上有个小窗口（以27开头）E2PROM（29开头）
flash ROM：存取速度快，断电保持
71电源：单片电源式：固定：78 79系列 可调： LM337
稳压器专用集成电路：不带功率模块，稳定性好，输出电压自己配置 LM723
用开关方式进行稳压：TL494 SG3524
基准源：输出电流很小，作为AD的参考电压 精度很高 AD580 LM113/313
72模拟开关：小信号的开关，不是大电流的开关 40系列里的4066 还有AD75××（性能好 太贵，不用）
73 V/F F/V 在无线电领域广泛使用 锁相环，在通讯电路使用比较多，应用复杂。
74驱动阵列：ULN2003 （史普拉格公司）
75 A/D D/A (ADC DAC系列是国半生产的) AD574（A/D） AD7520(D/A)
采样保持器：LF198/298/398
76PIC单片机是General Instrument公司生产的单片机
77光耦：东芝的TIL系列 摩托罗拉的MOC系列 公认命名的4N系列 仅十几种。
78 多圈（单圈）电位器：墨西哥BOVREN牌的 3006，3296 功率不超过1W 阻值10欧～5M欧
79氧化锌压敏电阻：抑制浪涌电压，保护电路。
80可控硅与三极管相比 ：放大倍数高 达到上万 功率大 能达到几十安 几千伏。
81数码管 流行EDTECH公司产品 型号以LA LC LD LE LM LN 开头 还有BSR BSG系列
82家电专用芯片：
欧洲的:DTA系列
东芝: TA
松下: AN
NEC :uPC
三洋：LA
日立：HA HM
东洋电具：BA
三菱：M
SHARP：IX
SONY：CXA
三星：KA
83数字万用表：3位半的就可以 示波器：双踪20M的就可以
逻辑分析仪：有很多通道，用于数字电路 使用的很少
信号发生器：高频达到2MHz就可以了
频率计：专门测量频率 除非经常测量频率 一般不用
扫频仪：测量器件的频率特性曲线
图示仪：测量晶体管特性曲线 因为三极管质量日趋稳定 所以用处不大
功率计，场强仪，频谱分析仪：很专用的仪器
开关电源与普通电源相比：体积小 便宜 但是抗干扰差 纹波大 使用的很多
84 通用运放（如LM324，需要＋—电源）的应用
1。信号的放大，可代替三极管 运放接成反馈形式
2，信号多路分配，接成射极跟随形式 输入阻抗大
3 带通滤波器，用在音响设备中，选择不同的频率并进行处理
4 比较器，运放不接反馈电阻。比较器的应用：可以做成电压过限指示。
5 单稳态触发器：其实是加电容接成比较器形式
85比较器（LM339）的应用：LM39输出是OC门，需要加上拉电阻。
LM339主要用于门限的指示，报警等。 LM339加正反馈形成迟滞比较器。还可以组成振荡器。
4060是计数/分频/振荡器 用6反相器4069可以做成方波发生器
4047 振荡器
4033 十进制记数/7段译码器 输入脉冲 输出编码 需要加驱动
4544 BCD－7段译码/驱动 输入是4位的BCD码 输出的是7段码
4518 两个4位BCD码计数器 输入是脉冲 输出是4位的BCD码
4017 计数器/分配器 输入是脉冲 输出10个通道，每个通道一个脉冲
86 利用三极管的温度系数，可以把它做成感温探头，三极管接成二极管形式 既基极和集电极接在一起 三极管可用3DG6
87设计功率不是很大的电源时:变压器选择220/15(18)，电流1.5A(3A 决定了电源的功率)
可用现成的整流桥（看容量 5A足够了吧）或者用4个二极管自己搭建
滤波电容是几千u的
稳压电路：滤波之后用7805生成自己要的电压5V 有的用LM337做成可调的
电流不够大， 可以加三极管扩流 2N3055
88Y992：直流电源，可输出占空比可调的波形，需要加晶振，驱动能力不大 只有10mA 可以做成波形发生器，振荡器。 用6反相器4069可以做成方波发生器
89ICL7660，MAX870，MAX828 可以把＋5V变成－5V
ICL7107 3位半的AD 做数字表头用 接共阳的LED
90变容二极管（几百皮法）变容二极管 用于收音机选台用。
91红外遥控：发射端：1 编码器 2 振荡器 3 红外发射管
接收端 1 解码器 2 红外接收组件。
92LM35D 集成温度传感器 它是把测温传感器与放大电路做在一个起

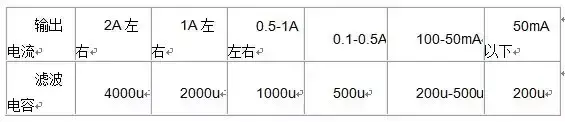

93 电源设计中 滤波电容大小的选择，一般1A左右在2000～3000u左右
94集成温度传感器，典型产品有AD590、AD592、TMP17、LM135
96三极管驱动是把驱动器件直接放到集电极（NPN），驱动能力受三极管Ic的影响 如果在集电极加电阻然后输出驱动，那驱动能力受电阻的影响
三极管基极和集电极可以加不同的电压 实现电压变换
射极跟随形式输出 输出端电压小于输入控制脉冲 输出电压受输入的影响 但是驱动能力强
97 对于NPN管 发射结截止 三极管截止
发射结导通正偏 集电结反偏 三极管放大
发射结导通正偏 集电结正偏 三极管饱和 输出点的电压不是固定的 这时的输出点电压很低
0 所以集电结正偏了 饱和时 Vce很小 输出最大电压为Vc
1射极跟随形式时 发射结正偏 集电结反偏 所以一直工作在放大区 输出最大电压为Vb 这种接法
不用作开关驱动 用作输出增大驱动能力 不能进行电平转换。
2如果射极和集电极都接电阻，输出点在集电极输出，结果三极管截止时 输出Vc 有输入信号时 三极管放大 输出电压为 Vb-0.7-Vb*(Rb/(Rb+rb+(1+β)Re)), Re不是很小的情况下，输出比Vc小些 不可能输出0电平。所以这种接法不能用作开关
NPN形式的时候 一般Rb一般大于Rc Re
3 一般接法 集电极加一个电阻（电阻可换成驱动器件）用作开关形式。
98 Protel 设计分3部分：原理图 、生成网络表、生成PCB
99 双极性晶体管是电流控制器件 场效应晶体管是电压控制器件 分为MOSFET（绝缘栅）JFET（结型）
100 1度=1千瓦时 1千瓦（功率）=1.36马力
电灯、家用电器用的是单相交流电
同容量的电机 三相的比单相的体积小
101 电压高于60V 试电笔发亮 试电笔遇地线不亮 遇火线亮
氖管两极都亮 是交流电 氖管只亮一极 是直流电。氖管两端有两个灯泡 测直流的时候 氖管接负极的一端发亮
兆欧表是用来测量大电阻的
102
103 CD4001 或非门 用途：
1可以构成RS触发器(如果没有4043的话)：s为1的时候输出1 s变回0 输出不变 这时需要r输入1 才能复位
2 可以构成精度不高的谐震荡器
104对于音频信号，初始很小，只有5mV，经过前置放大器放大到500mV，最后经过功率放大器输出。
105电子管是通过固体加热释放出电子原理做成的
106 粗略估计 对于输入阻抗为10K的器件 0.1u能滤掉1000HZ以上的波 10u能滤掉10HZ以上的波
对于。。。。。。。。。。100k。。。。。。。。。。。。。。。。100Hz。。。。。。。。。。。。。。。。。。。。。1。。。。。。。。。。
107对于三极管来说9013用于放大 输入信号电压为为mv级 电流uA级 输出信号电压1V左右 输出电流mA级
电压、电流放大倍数大约100 功率放大大约10000
108低频信号指的是几Hz到十几KHz的信号
109 两个电容和两个二极管可以构成倍压电路
110振荡信号是由正反馈产生的 LC振荡电路产生射频信号 RC振荡电路产生音频信号 晶体振荡电路是通过晶体的压电效应来产生振荡的。
多谐振荡器：能输出含有多次谐波信号的振荡器
111 DTL是指IC由二极管和三极管构成 TTL是IC只由三极管构成。
112 过程控制指控制量为压力，液位，流量，温度等，伺服控制的对象是位置。
113 稳压二极管比普通二极管比较起来 他的反相击穿电压（稳定电压）一般小于40V 并且反相动态电阻变化比较小
114三极管用作放大作用时，Rb/Rc 因该略微小于电流放大倍数β
基极必须接电阻，不然的话，三极管的输入电阻相当于0两个二极管连接的时候，第一个的Rc应该是第二个的Rb的十分之一，这样才不会波形变形
基极可以不接电阻，这样的话，但是前一级必须有上拉电阻，这样造成，前一级的集电极输出总是为0，前一级输出0时，电流从前一级流过，前一级为高的时候，电流从后面流过，后面的三极管导通，但不便于测量观察波形，所以建议基极要加电阻，而且，电阻做好比前一级的Rc大，这样便于用示波器观察波形。
【电子技术精选】114个实用电子小常识总结
2 通常玩具直流电动机工作电压低，虽然在1.5～3V就可以启动，但起动电流较大（1～2安培），电动机空载时运转电流约为500mA
3 小功率硅管8050，其集电极最大允许电流ICM可达1.5A，以满足电动机起动电流的要求
4 双金属复片开关,当热时闭合
5 通常光敏电阻器，例如MG45有光照射时的亮阻2～10kΩ光敏电阻器是一种受光照射导电能力急剧增 的电子元件。常用的型号为MG45-1 工作电压在5V时，通过的电流不应超过2mA
6 水的电阻约50kΩ
7 般情况下，8－10毫安以下的工频电流，50毫安以下的直流电流可以年作人体允许的安全电流 一般情况下，人体电阻可按1000－2000欧考虑
8 低电压（5V）蜂鸣器，其工作电流仅需十 个毫安
9 继电器线圈（JRC—21F）工作电流大约60mA，比玩具电动机工作电流小，比蜂鸣器、发光二极管工作电流大常用的超小型小功率继电器，型号为JRC－21F，线圈电源电压为3V或6V 触点工作直流24V、1A继电器线圈电阻从 十欧（3～6v）～ 十千欧(220v) 24V大约1K多 线圈电流不一般不超过100m
10 发光二极管和普通二极管不同的地方是在导通时的正向压降比较大，一般为1.5～2.V(普通硅二极管约为0.7V)。发光二极管的工作电流一般为10～40mA
11 万用表二极管档测出来的是压降 二极管的导通电阻在 百欧或 千欧之间
12 如果数 管共阳极形式，那么它的驱动级应为集电极开路（OC）结构， 如果数 管为共阴极形式，它的驱动级应为射极输出或源极输出电路
13 稳压管在电路中要反向连接。稳压管的反向击穿电压称为稳定电压
14 220V的灯泡电阻大约在 千欧 （25瓦灯泡电阻大约2000欧姆，工作电压220伏特）电流 百毫安 小灯泡（3v-5v）电阻 十欧 电流 百毫 安
15 汽车起动机的启动电流为200～600A
17 电动机线圈电阻不超过2欧 电流 安到 百安 对于380V电机 1千瓦对应2安
18 点火线圈初级线圈电阻不超过1欧 次级大约 千欧
19 IC输出能力 输出高电平时电流
74LS:400uA(驱动不了发光二极管)(输出阻抗（内阻）50～250欧（ 据短路电流计算出来），能带负载的能力要求负载输入电阻大于12K（ 据输出高电平电流计算400uA） LS的输入电阻为250K（ 据输入高电平输入电流计算20uA）))
74HC:4mA(输出阻抗（内阻） 十欧？（ 据短路电流计算出来），能带负载的能力要求负载输入电阻大于1.25K（ 据输出高电平电流计算 4mA） HC的输入电阻为50M欧（ 据输入高电平输入电流计算0.1uA）))
输出低电平时电流 74LS:8mA 74HC:4mA
IC输出时相当于一个电源，电源的内阻越小，相对的驱动能力越强 一般电源的内阻不到1欧 一般电路中间级输入电阻比较大，输出驱动级电阻有大（灯泡，继电器）有小（喇叭，喷嘴）
对于共射接法的三极管来说，输入电阻大约为Rb，输出电阻为Rc
射极输出输入阻抗大Rb＋（1＋B）Re 输出阻抗小<<Re 所以带负载能力强
20 驻极体话筒 电阻约500～800欧 输出为3端 为里面集成了场效应管（阻抗匹配）
扬声器的电阻2欧，4欧，8欧，16欧 耳机电阻20～600欧
21 示波器的输入电阻为1M欧
数字万用表电压档输入电阻1M欧 测量电阻时输出电压0.65V
二极管档输出恒流源1mA
22 对于扬声器 通道是指不同频率的通道 有源音箱是放大器与扬声器结合在一起
耳机的接头是3芯的 左声道 右声道 和地
23 感器有产生电信号的（需放大整形）和不产生电信号的
24 集成运放放大倍数从 万到 十万 所以有虚短 输入阻抗很大 所以输入电流为0
25 稳压二极管的驱动能力不超过1A
26 计数器可以实现两种功能，计数 和分频。
异步计数器：逐个翻转速度慢。
同步计数器：同时翻转 速度快。
BCD（十进制）计数器：（0～9）。
二进制计数器（0～15）。
纹波计数器：计数比较大 7级 14级 21级
27 三极管=晶体管逻辑阵列=OC门
9013(NPN) 9012(PNP)
最大Ic 500mA
Ib 是微安级的
最大Vceo 20V
8050(NPN) 8550(PNP)
最大Ic 1.5A
Ib 是毫安级的
最大Vceo 25v
2003（晶体管阵列）(NPN)
最大Ic 500mA
最大Vceo 50v（只是用作开关不用作放大）
7407(6个门电路 缓冲器 驱动器 OC门)
最大输出 40mA
最大Vceo 30v（驱动能力小些）
28
4007 正向电流1A （额定值）
最大正向电流30A
最大反相电压700V
正向压降0.9v
用于整流钳位 保护
4148 正向电流300mA（额定值）
最大正向电流2A
最大反相电压75V
正向压降0.7v
用于小信号场合
发光二极管的压降在1.5~2.5V之间
发光二极管的工作电流一般为10～40mA
29 7805 最大输入电压35V 能提供1.5A的电流（典型是500mA）
30 光耦4N32输入额定电流60mA 最大正向电流3A 反向电压6v Vceo 30V Ic 150mA
31 晶体管分为双极性晶体管和场效应晶体管。场效应晶体管分为结型场效应管JFET 和绝缘栅场效应管。
场效应管输入电阻大，输出电阻小
32 负反馈：从后级放大器的集电极采样的是电压反馈
从后级放大器的发射极采样的是电流反馈
反馈信号接于晶体管基极的是并联反馈
反馈信号接于晶体管发射极是串联反馈
并联负反馈使输入电阻减小
串联负反馈式输入电阻增大
电压负反馈使输出电阻减小
电流负反馈使输出电阻增大
33 差动放大器与直接级连放大器相比的优点：抑制温漂。Re越大抑制温漂越好
恒流源相当于一个很大的电阻
34 集成运放放大倍数太大，为了增加输入范围，必须接成反馈形式。
35 射级输出 输出效率低 只有20％左右
推挽输出 输出效率高 达到80％左右
双电源供电：输出不加电容
单电源供电：输出加电容。
集成功放LM384，8欧负载上可得5W功率 输出要接500微法电容。
36 反相比例运算：电压并联负反馈 放大倍数 －R2/R1 输入阻抗 R1 输出阻抗小
同向比例运算：电压串连负反馈 放大倍数 1+R2/R1 输出阻抗大 输出阻抗小
电压跟随器：和射级跟随器一样 输入阻抗大 输出阻抗小。Uo＝Ui
37 用放大器可以构成有源滤波器，电压源，电流源。
38 运放有负反馈，则运放工作在线性区 有源滤波器，电压源，电流源
运放有正反馈，则运放工作在非线性区 限幅器 电压比较器（无反馈） 过零比较器 迟滞比较器（正反馈） 精密整形电路（反馈回路加二极管）波形发生电路。
39 电源 整流－滤波－稳压 78系列：输入与输出的电压差不得低于3V
40 8051一般是指intel公司生产的 89c51是指Atmel公司生产的 都是51系列产品
41 单片机复位电路：用一个10u电容和10K的电阻来完成 在加一个1N448。复位时间不少于5ms 或者22u电容 1K电阻 高电平复位：电容靠近电源。低电平复位：电容靠近地。
42 51单片机寻址方式：立即数，直接，寄存器（寄存器比直接快，直接和寄存器都相当于把数据放到一个ram变量中），间接寻址（变量中放的是地址，相当于c++中的指针，在间址寻址中，只能用R0或R1存放等寻找的数据，（R寄存器可用来作为控制循环次数的寄存器）），变址寻址（用于查表MOVC A，@A+DPTR）MOV DPTR，#TABLE（标号前面加# 标号的含义：标号就是一个地址！！比如TABLE就是100H #TABLE就是立即数#100）
43 51中DPTR是一个16位的寄存器，存放的是地址.。访问外部ram必须用A累加器
44 SP使用前要对它初始化 指明堆栈段从哪里开始 比如MOV SP，#5FH
ORG 指明程序段从哪里开始。
45 移位命令可用于做走马灯试验。
46 LJMP>AJMP>SJMP AJMP是双字节指令 LJMP是三字节指令，
47 CJNE： 比较两个数是不相等后转移 （先判断是否相等，之后还可以判断是否大或者小 用JC跳转） DJNZ：减1后不等于零转移，用于控制循环次数 位操作常用的转移指令：JB （位是1的时候转移） JBC（位是1转移 并清0 用于查询方式清除中断标志，用中断方式时不需要手动清0）
48 在进行位处理时，CY（就是的进位位）称“位累加器” 相当于字节处理中的A。
49 计数器/定时器要运行有很多限制条件：1。C/T开关 2。Tr开关3。Gate开关（Gate＝1的时候，还要受Int1的控制）。用SETB TR0 启动T。有4种工作方式：0。13位 1。16位 2。有预置的（高8位做预置用，低8位做计数用，所以范围小），一般用于波特率发生器3。定时器 0分为两个独立的定时/计数器，一般T1工作于方式2时，T0才工作在方式3。用于T的寄存器：TCON 控制定时器和中断 TMOD主要用来控制T的运行方式。
定时器用于中断方式的时候中断中完成的工作：1。中断到了后要实现的动作2。对计数器重新预置（相当于方式2自动完成的工作）3。设置一个软计数循环操作，完成多次定时后输出，这样增加了定时时间。
50 用于中断的寄存器：IE：中断总开关 IP：中断优先级 ECON SCON
中断程序时间不能大于中断间隔时间
51 通讯方向：在串行通讯中，把通讯接口只能发送或接收的单向传送方法叫单工传送；而把数据在甲乙两机之间的双向传递，称之为双工传送。在双工传送方式中又分为半双工传送和全双工传送。半双工传送是两机之间不能同时进行发送和接收，任一时该，只能发或者只能收信息。
52 串行口：方式1：移位寄存器方式 外接一个串入并出的移位寄存器CD4094 74LS164，就可以扩展一个并行口
53 软件去掉按键抖动，发现按键按下之后10ms再次判断是否按下。
54 单片机在通电复位后8051内的程序计数器（PC）中的值为‘0000’，所以程序总是从‘0000’单元开始执行
55 碳膜电阻：
功率小1/6,1/4W
1Ω～22M
精度5%
便宜 1～2分钱
精密电阻：
功率小1/6,1/4W
1Ω～22M
精度高1%
5 分钱
氧化膜电阻：
1～2W
0.1Ω～22M
精度5%
5 分钱
水泥电阻：
5～50W
0.11～1K
精度5%
不到1元
陶瓷电阻：
50～200W
0.1Ω-1K
精度5%
几十元
2W高压电阻
270M
精度5%
5元
压敏电阻
精度5%
不到1元
排 阻(5脚-12脚)
100Ω～1M
精度5%
5分/脚
可调电阻(卧.立式)
100Ω-1M
精度5%
不到1元
小功率电阻一般选精密电阻，因为其价格不贵。
一般按功率选择电阻：1～2W氧化膜电阻 5～50W水泥电阻 50～200W 陶瓷电阻（太贵了）
56 电容：
瓷片电容：0.5p~0.1u 耐压最高可达30KV 一般都是50V的
涤纶电容：100p～4.4u 耐压一般是50～100V 最高也就630V
电解电容：0.1u～22万u 耐压等级6.3v 10v 16v 25v 35v 50v 160v 250v 400v(无15，20)
耐压超过100v的都很贵 甚至几百元
钽电容：0.1u～100u 耐压 最高50V 类似电解电容
独石电容：10p～2u 耐压一般50～100V
安规 用于交流250V 0.01u～2.2u
树脂 用于交流250V 0.1u～47u
电容容量越小耐压越高：容量的大小瓷片<独石<涤纶<钽<电解 钽和电解都属于大容量的电容.
57 二极管：
整流：1N40系列（1A） 1N54系列（3A）1N52 6A系列（6A）
开关：1N4148
快速恢复：FR系列 （1A～6A）FR10*(1A) FR15* (1.5A) FR20*(2A) FR30*()3A FR60*(5A)
都很便宜 不超过5角
硅整流桥 从1A～40A 耐压100V～1000V 不超过10元
稳压二极管：2CW 2DW
58 三极管：型号太多了 2N（日本 美国） B××（欧洲）。。。。
中小功率（小于1W 电流不到1A 电压一般不超过100V）：国半的90系列 8050 8550（功率稍大是90的派生） 2SC1815 2SC945
2N5400 2N5550（耐压较高 超过100V）
中功率的比较少（1~1.5W 电压较高200V以上 电流不超过0.5A）。用于彩电 相机中。
大功率(5W以上)低耐压（不到100V 电流10A以上）：2N3050 MJM2955（用于电源的扩流）
中耐压的很少
高耐压（几百伏，电流2A以上）：用于彩电和显示器 2SD820 2SD1403（用于电源） 2SD951（用于行输出）
稳压电源：78, 79系列 （固定输出，最大输入电压35V 输出5V～24V）
LM317 LM337 (输出电压可调1.25～37V 能提供1.5V电流，输入输出差不能大于40V) LM350（3A）
TL431 三端可调 做基准源用 因为输出功率太小
59 光耦：4N TLP PC MOC
60 拨码开关：在单片机中一般用于设置初始参数,而且不经常改变的场合。 开关一般直接接到地上，还有加上拉电阻，单片机内部有上拉电阻时，可是省略（p1.p2.p3为准双向口，输入时，被内部上来成高电平）
XLF：微型打印机。。
一体化红外接收器: 集红外线接收和放大于一体，不需要任何外接元件，就能完成从红外线接收到输出与TTL电平信号兼容
DM－162 液晶显示模块 可直接和单片机相连。
ARP9600:语音录放芯片。
UPC1651高增益高频放大集成电路 用于音频信号 可直接接电线
MOC3041：光耦，双向可控硅
97A6：可控硅
TWH8778（8751）：功率快关，工作电压3～24V，开关电流1A。输入与TTL兼容，可取代常规继电器
LM324：四集成运放
HT7150: 电源稳压器最大输入电压24V 输出为5V 输出电流只有30mA
LA4425：功放 能驱动8欧 5W的喇叭。LM384 TDA2030 能驱动8欧 12W的喇叭 LM386
LM1875 TDA1514 TDA1521(大功率)
61 LED数码管显示很简单：
1先把16进制换算成10进制，放入a, b 中
2 调显示码（无译码电路）
3 从输出端口输出
4开控制位
5 延时
6关控制位
62 单片机直接驱动8050 是用低电平驱动的。
63 电阻的标定功率一般是最大功率，使用的时候远远小于这个功率 其他器件的功率是指额定功率，设备要在其额定功率附近工作。
驱动能力不足含有两种情况：
1。器件的输入电阻太小，输出波形会变形。如TTL电平驱动不了继电器
2．器件输入电阻够大，但是达不到器件的功率，如小功率的功放，驱动大功率的喇叭，喇叭能响，但音量很小，其实是输出的电压不够大。
64 模拟集成电路可以分为：线性、非线性、功率、和微波（频率超过300MHz）四种。
65 著名芯片厂家：
日本：NEC（日电）
HITACHI(日立)
TOSHIBA（东芝）
MITSUBISHI（三菱）
NATIONAL PANISONIC（松下）
FUJITSU（富士通）
SANYO（三洋）
SONY（索尼）
SHARP（夏普）
SANKEN（三肯）
JRC（JRC系列）
ROHM
美国：
INTEL（因特儿）
MOTOROLA（摩托罗拉）
NATIONAL SEMICONDUCTOR（国半 标志是个F 或者一个水波）
TI（德克撒斯仪器公司 生产TL系列）
SIGNETICS（西格尼蒂克斯 生产NE555 NE系列）
HARRIS（哈里斯是RCA（CA系列）
GE INTERSIL三家合一 （生产ICL ICM系列芯片））
AD——PMI（模拟器件公司 AD OP DG ADG系列 ）
AMD
SPRAGUA（史普拉格 生产ULN系列）
IR（国际整流器公司）
LT（LINAR TECHNOLOGY生产LT系列） RATHEON（雷声公司 生产RC系列）
CYPRESS SEMICONDUCTOR (图标为一个柏树)
欧洲：
PHILIPS（菲利普）
ST（SGS THOMSON）
SIMENS（西门子）
韩国：
SAMSVNG（三星）
GOLDSTAR（高士达）
DAEWOO（大宇）
HYUNDAI（现代）
台湾：UMC
66 74，40系列各个生产厂家的都可互换。61××，62××表示ROM 27××EPROM 28××E2PROM
67 通用运放：LM741，LM833，LM324，LF411，LF347，LF358，TL071，TL081，MC34081，MC34071，MC33078，RC4558，RC4560，NE5532，AD711
68 比较器：模拟量到数字量，并且输出于TTL兼容。LM311，LM339（239，139），LM319
69 乘法器：可构成低通滤波器，频率变换，有效期测量。。。。AD538
70 PC上用DRAM（型号多以4开头 如4164） 单片机上用SRAM（以62，65，66，67开头 HM日立公司的存储器 HY现代 GM金星 ） EPROM上有个小窗口（以27开头）E2PROM（29开头）
flash ROM：存取速度快，断电保持
71 电源：单片电源式：固定：78 79系列 可调： LM337
稳压器专用集成电路：不带功率模块，稳定性好，输出电压自己配置 LM723
用开关方式进行稳压：TL494 SG3524
基准源：输出电流很小，作为AD的参考电压 精度很高 AD580 LM113/313
72 模拟开关：小信号的开关，不是大电流的开关 40系列里的4066 还有AD75××（性能好 太贵，不用）
73 V/F F/V 在无线电领域广泛使用 锁相环，在通讯电路使用比较多，应用复杂。
74 驱动阵列：ULN2003 （史普拉格公司）
75 A/D D/A (ADC DAC系列是国半生产的) AD574（A/D） AD7520(D/A)
采样保持器：LF198/298/398
76 PIC单片机是General Instrument公司生产的单片机
77 光耦：东芝的TIL系列 摩托罗拉的MOC系列 公认命名的4N系列 仅十几种。
78 多圈（单圈）电位器：墨西哥BOVREN牌的 3006，3296 功率不超过1W 阻值10欧～5M欧
79 氧化锌压敏电阻：抑制浪涌电压，保护电路。
80 可控硅与三极管相比 ：放大倍数高 达到上万 功率大 能达到几十安 几千伏。
81 数码管 流行EDTECH公司产品 型号以LA LC LD LE LM LN 开头 还有BSR BSG系列
82 家电专用芯片：
欧洲的:DTA系列
东芝: TA
松下: AN
NEC :uPC
三洋：LA
日立：HA HM
东洋电具：BA
三菱：M
SHARP：IX
SONY：CXA
三星：KA
83 数字万用表：3位半的就可以 示波器：双踪20M的就可以
逻辑分析仪：有很多通道，用于数字电路 使用的很少
信号发生器：高频达到2MHz就可以了
频率计：专门测量频率 除非经常测量频率 一般不用
扫频仪：测量器件的频率特性曲线
图示仪：测量晶体管特性曲线 因为三极管质量日趋稳定 所以用处不大
功率计，场强仪，频谱分析仪：很专用的仪器
开关电源与普通电源相比：体积小 便宜 但是抗干扰差 纹波大 使用的很多
84 通用运放（如LM324，需要＋—电源）的应用
1。信号的放大，可代替三极管 运放接成反馈形式
2，信号多路分配，接成射极跟随形式 输入阻抗大
3 带通滤波器，用在音响设备中，选择不同的频率并进行处理
4 比较器，运放不接反馈电阻。比较器的应用：可以做成电压过限指示。
5 单稳态触发器：其实是加电容接成比较器形式
85 比较器（LM339）的应用：LM39输出是OC门，需要加上拉电阻。
LM339主要用于门限的指示，报警等。 LM339加正反馈形成迟滞比较器。还可以组成振荡器。
4060是计数/分频/振荡器 用6反相器4069可以做成方波发生器
4047 振荡器
4033 十进制记数/7段译码器 输入脉冲 输出编码 需要加驱动
4544 BCD－7段译码/驱动 输入是4位的BCD码 输出的是7段码
4518 两个4位BCD码计数器 输入是脉冲 输出是4位的BCD码
4017 计数器/分配器 输入是脉冲 输出10个通道，每个通道一个脉冲
86 利用三极管的温度系数，可以把它做成感温探头，三极管接成二极管形式 既基极和集电极接在一起 三极管可用3DG6
87 设计功率不是很大的电源时:变压器选择220/15(18)，电流1.5A(3A 决定了电源的功率)
可用现成的整流桥（看容量 5A足够了吧）或者用4个二极管自己搭建
滤波电容是几千u的
稳压电路：滤波之后用7805生成自己要的电压5V 有的用LM337做成可调的
电流不够大， 可以加三极管扩流 2N3055
88 Y992：直流电源，可输出占空比可调的波形，需要加晶振，驱动能力不大 只有10mA 可以做成波形发生器，振荡器。 用6反相器4069可以做成方波发生器
89 ICL7660，MAX870，MAX828 可以把＋5V变成－5V
ICL7107 3位半的AD 做数字表头用 接共阳的LED
90 变容二极管（几百皮法）变容二极管 用于收音机选台用。
91 红外遥控：发射端：1 编码器 2 振荡器 3 红外发射管
接收端 1 解码器 2 红外接收组件。
92 LM35D 集成温度传感器 它是把测温传感器与放大电路做在一个起
93 电源设计中 滤波电容大小的选择，一般1A左右在2000～3000u左右
94 集成温度传感器，典型产品有AD590、AD592、TMP17、LM135
96 三极管驱动是把驱动器件直接放到集电极（NPN），驱动能力受三极管Ic的影响 如果在集电极加电阻然后输出驱动，那驱动能力受电阻的影响
三极管基极和集电极可以加不同的电压 实现电压变换
射极跟随形式输出 输出端电压小于输入控制脉冲 输出电压受输入的影响 但是驱动能力强
97 对于NPN管 发射结截止 三极管截止
发射结导通正偏 集电结反偏 三极管放大
发射结导通正偏 集电结正偏 三极管饱和 输出点的电压不是固定的 这时的输出点电压很低
0 所以集电结正偏了 饱和时 Vce很小 输出最大电压为Vc
1射极跟随形式时 发射结正偏 集电结反偏 所以一直工作在放大区 输出最大电压为Vb 这种接法
不用作开关驱动 用作输出增大驱动能力 不能进行电平转换。
2如果射极和集电极都接电阻，输出点在集电极输出，结果三极管截止时 输出Vc 有输入信号时 三极管放大 输出电压为 Vb-0.7-Vb*(Rb/(Rb+rb+(1+β)Re)), Re不是很小的情况下，输出比Vc小些 不可能输出0电平。所以这种接法不能用作开关
NPN形式的时候 一般Rb一般大于Rc Re
3 一般接法 集电极加一个电阻（电阻可换成驱动器件）用作开关形式。
98 Protel 设计分3部分：原理图 、生成网络表、生成PCB
99 双极性晶体管是电流控制器件 场效应晶体管是电压控制器件 分为MOSFET（绝缘栅）JFET（结型）
100 1度=1千瓦时 1千瓦（功率）=1.36马力
电灯、家用电器用的是单相交流电
同容量的电机 三相的比单相的体积小
101 电压高于60V 试电笔发亮 试电笔遇地线不亮 遇火线亮
氖管两极都亮 是交流电 氖管只亮一极 是直流电。氖管两端有两个灯泡 测直流的时候 氖管接负极的一端发亮
兆欧表是用来测量大电阻的
102
103 CD4001 或非门 用途：
1可以构成RS触发器(如果没有4043的话)：s为1的时候输出1 s变回0 输出不变 这时需要r输入1 才能复位
2 可以构成精度不高的谐震荡器
104 对于音频信号，初始很小，只有5mV，经过前置放大器放大到500mV，最后经过功率放大器输出。
105 电子管是通过固体加热释放出电子原理做成的
106 粗略估计 对于输入阻抗为10K的器件 0.1u能滤掉1000HZ以上的波 10u能滤掉10HZ以上的波
对于。。。。。。。。。。100k。。。。。。。。。。。。。。。。100Hz。。。。。。。。。。。。。。。。。。。。。1。。。。。。。。。。
107 对于三极管来说9013用于放大 输入信号电压为为mv级 电流uA级 输出信号电压1V左右 输出电流mA级
电压、电流放大倍数大约100 功率放大大约10000
108 低频信号指的是几Hz到十几KHz的信号
109 两个电容和两个二极管可以构成倍压电路
110 振荡信号是由正反馈产生的 LC振荡电路产生射频信号 RC振荡电路产生音频信号 晶体振荡电路是通过晶体的压电效应来产生振荡的。
多谐振荡器：能输出含有多次谐波信号的振荡器
111 DTL是指IC由二极管和三极管构成 TTL是IC只由三极管构成。
112 过程控制指控制量为压力，液位，流量，温度等，伺服控制的对象是位置。
113 稳压二极管比普通二极管比较起来 他的反相击穿电压（稳定电压）一般小于40V 并且反相动态电阻变化比较小
114 三极管用作放大作用时，Rb/Rc 因该略微小于电流放大倍数β
基极必须接电阻，不然的话，三极管的输入电阻相当于0两个二极管连接的时候，第一个的Rc应该是第二个的Rb的十分之一，这样才不会波形变形
基极可以不接电阻，这样的话，但是前一级必须有上拉电阻，这样造成，前一级的集电极输出总是为0，前一级输出0时，电流从前一级流过，前一级为高的时候，电流从后面流过，后面的三极管导通，但不便于测量观察波形，所以建议基极要加电阻，而且，电阻做好比前一级的Rc大，这样便于用示波器观察波形。
相关问答
电子 元器件的基本 知识 与电路中的 应用 ?《电子技术基础》的书,此书由北京航空航天大学出版。本书基本信息:作者:许立群主编。ISBN号9787811244922内容简介本书是依照国家教育委员会...《电子技...
目前 应用 最为广泛的 电子 支付方式是什么?-其他理财 知识 问答-...[回答]目前应用最为广泛的电子支付方式是银行卡。银行卡是指经批准由商业银行向社会发行的具有消费信用、转账结算、存取现金等全部或部分功能的信用支付...
数字 电子 技术里的哪些 知识 会 应用 到嵌入式中?问这类“数字电子技术里的哪些知识,会应用到嵌入式中”问题的,应该是刚刚入门不久的新手。芯片哥就按照自己多年的相关工作经验,来回答你的问题。主要从两个...
学 电子 设计开发需要哪些基础必备 知识 ?首先基础必学数电、模电,单片机知识等电子设计开发的课程,其次数字电路和模拟电路,掌握一款微处理器,基础的学习c51,入门的,可以选择PIC或者AVR,除了相关...
为什么 电子 游戏不能和学习 知识 联系在一起?谢谢邀请!一句话就可以点出两者的本质区别,电子游戏是人为设置场景,具有引导性质,娱乐性质的竞技活动。学习是不断提升自己,认知世界的过程,学之越多,觉...而且...
为什么电路那么难啊?本人从事电路设计领域相关的工作,我来说说吧。这个问题问得有点笼统。不过总的来说电路确实是比较难的,因为电路涉及到的内容及用法千变万化,十分广泛。就连...
想成为 电子 工程师怎样系统的学习 电子知识 ?电子工程师好范哦,一般有分硬件和软件啊,你得有个专长方向啊。看你自己的方向啊。硬件工程师的话主要要了解电路方面的知识知道常用电子元器件的作用,原理,...
招商银行信用卡帐单怎么变为 电子 帐单-信用卡账单 知识 问答-我爱卡[回答]有很多办法可以设置电子账单。在信用卡网站里,在选项上有一项是客户服务,里面有e-mail地址设置也有账单寄送设置,就可以设置的。也可以在打客服设置...
计算机科学与技术和 电子信息 科学与技术有什么区别? 申请方计算机科学与技术,顾名思义,它所研究的是针对计算机的原理、构成及应用等诸多方面,大学本科阶段的培养方案和目标是掌握计算机方面的基本理论和基本...
电子 信息工程专业，二本大学不想考研，学习嵌入式毕业后前景怎么样。要是做嵌入式软件的话要掌握哪些 知识 ?作为一个本科是电子信息工程专业的学生,目前计算机专业在读的研究生来回答你的这个问题,希望可以给你提供一点帮助!我本科和你是一个专业的,也是电子信息工...
