示波器非常有用，可是你会使用它吗？

示波器全名为阴极射线示波器。它是观察和测量电信号的一种电子仪器。

示波器的作用是什么

示波器的作用无可取代，它一直是工程师设计、调试产品的好帮手。但随着计算机、半导体和通信技术的发展，示波器的种类、型号越来越多，从而使示波器的作用得到详细的划分。

1、广泛的电子测量仪器;

2、测量电信号的波形（电压与时间关系）;

3、测量幅度、周期、频率和相位等参数;

4、配合传感器，测量一切可以转化为电压的参量（如电流、电阻、温度磁强等）

5、示波器的作用-测量电压

利用示波器所做的任何测量，都是归结为对电压的测量。示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度。更有用的是它可以测量一个脉冲电压波形各部分的电压幅值，如上冲量或顶部下降量等。这是其他任何电压测量仪器都不能比拟的。

6、示波器的作用-测量时间

示波器时基能产生与时间呈线性关系的扫描线，因而可以用荧光屏的水平刻度来测量波形的时间参数，如周期性信号的重复周期、脉冲信号的宽度、时间间隔、上升时间（前沿）和下降时间（后沿）、两个信号的时间差等等。

将示波器的扫速开关“t/div”的“微调”装置转至校准位置时，显示的波形在水平方向刻度所代表的时间可按“t/div”开关的指示值直读计算，从而较准确地求出被测信号的时间参数。

7、示波器的作用-测量相位

利用示波器测量两个正弦电压之间的相位差具有实用意义，用计数器可以测量频率和时间，但不能直接测量正弦电压之间的相位关系。利用示波器测量相位的方法很多。常用的示波器的可分为：

单踪示波器和双踪示波器。

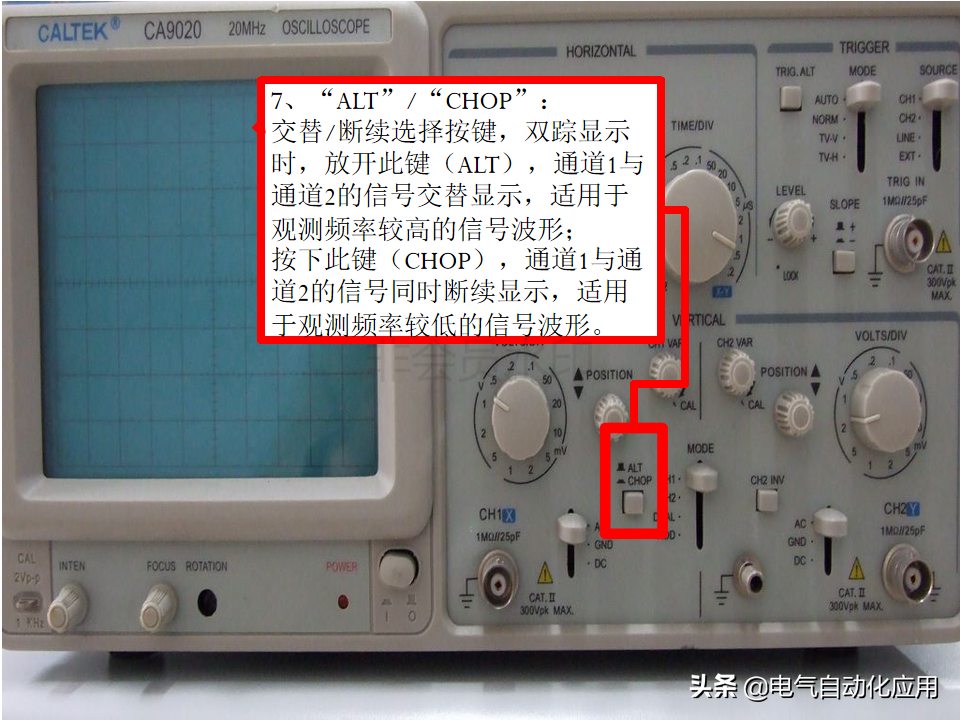

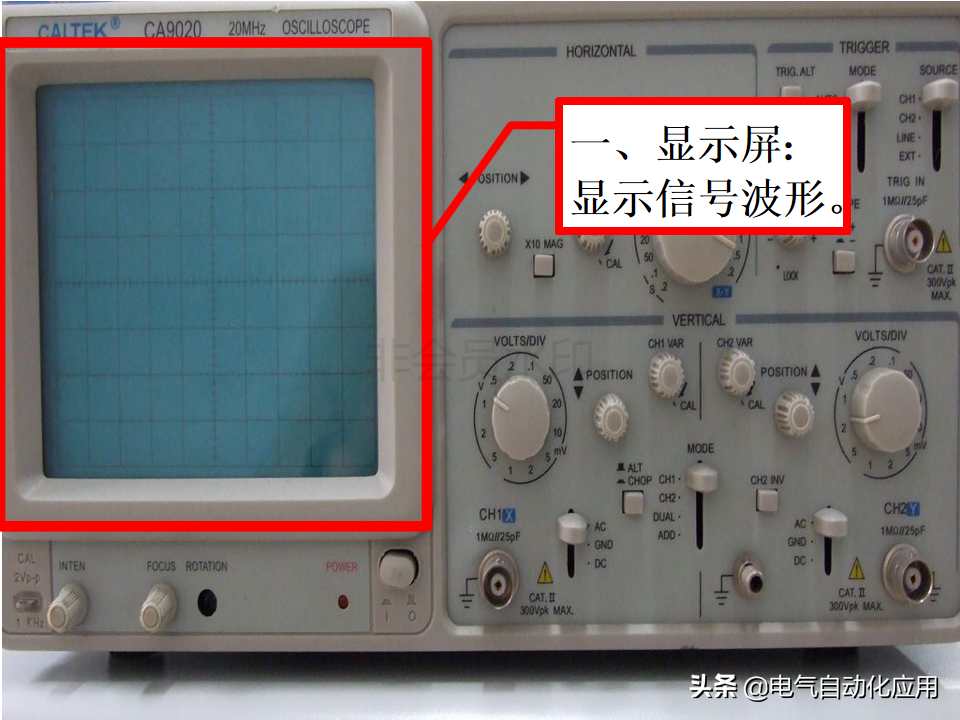

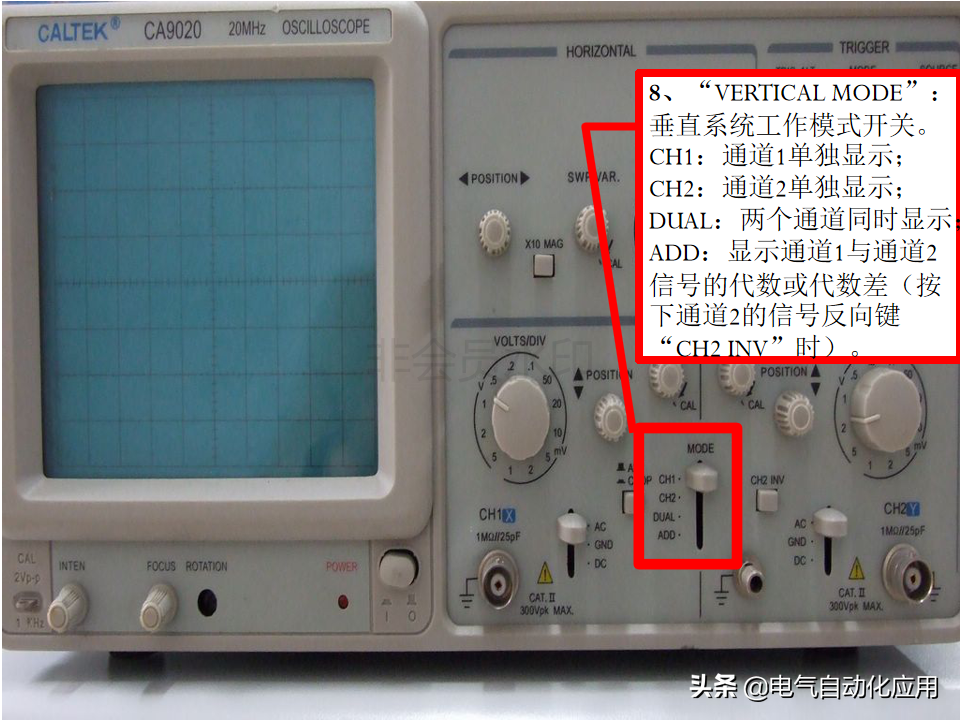

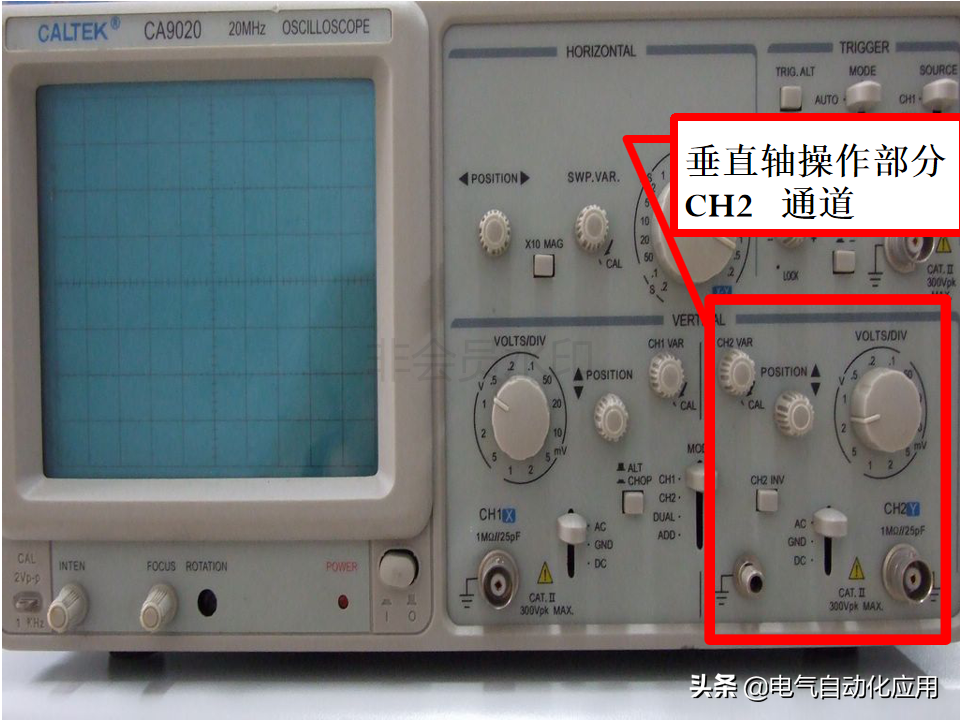

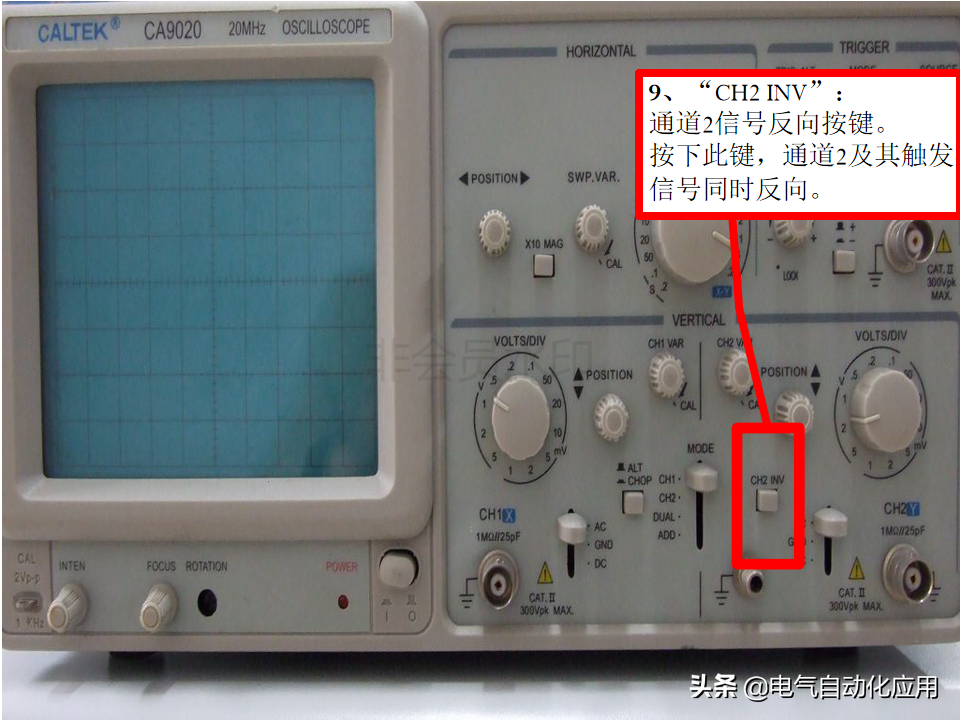

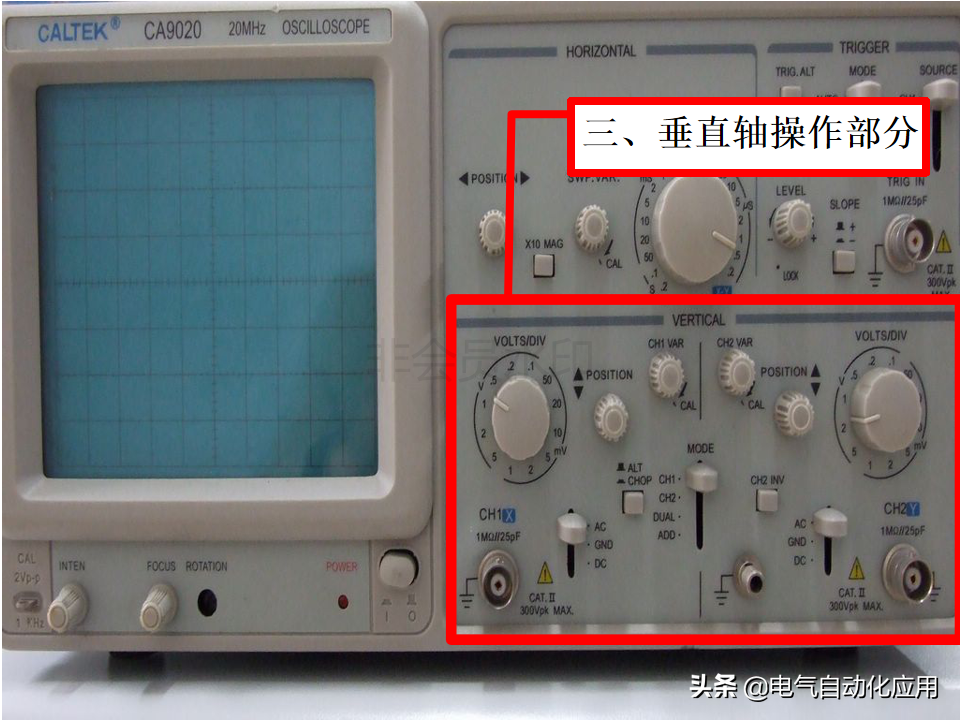

接下来我们看一下示波器旋钮的功能

双踪示波器测量步骤

第一步通电前将灰度、聚焦电位器和扫描速度及衰减电位器调至最左端.

第二步打开电源开关通电预热三至五分钟。

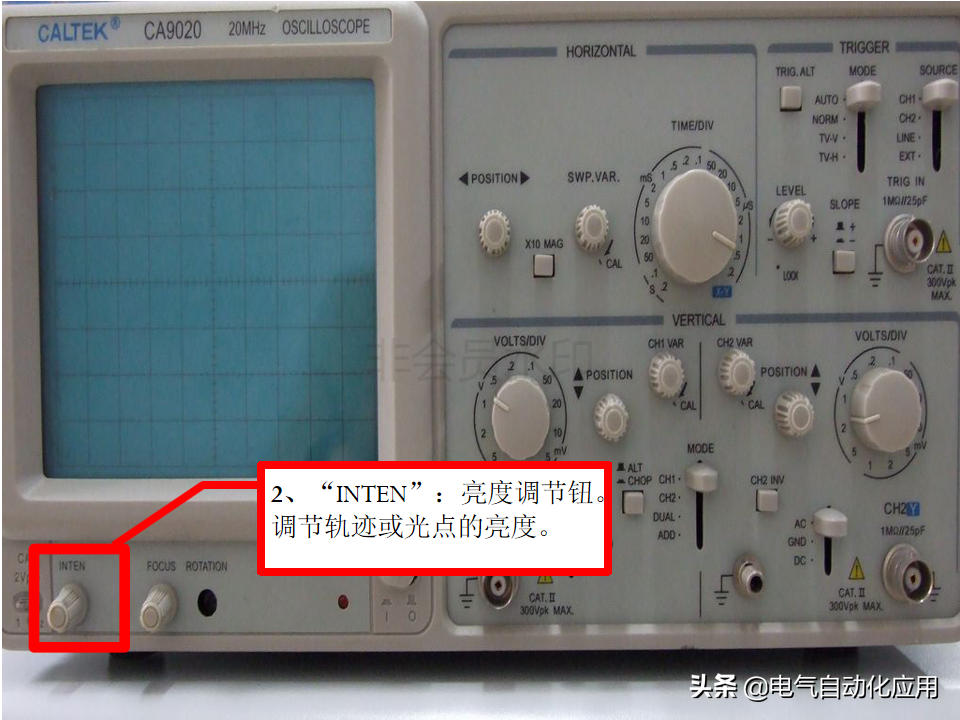

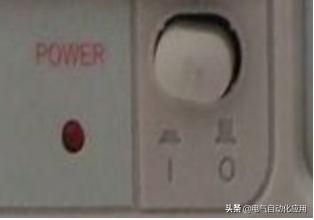

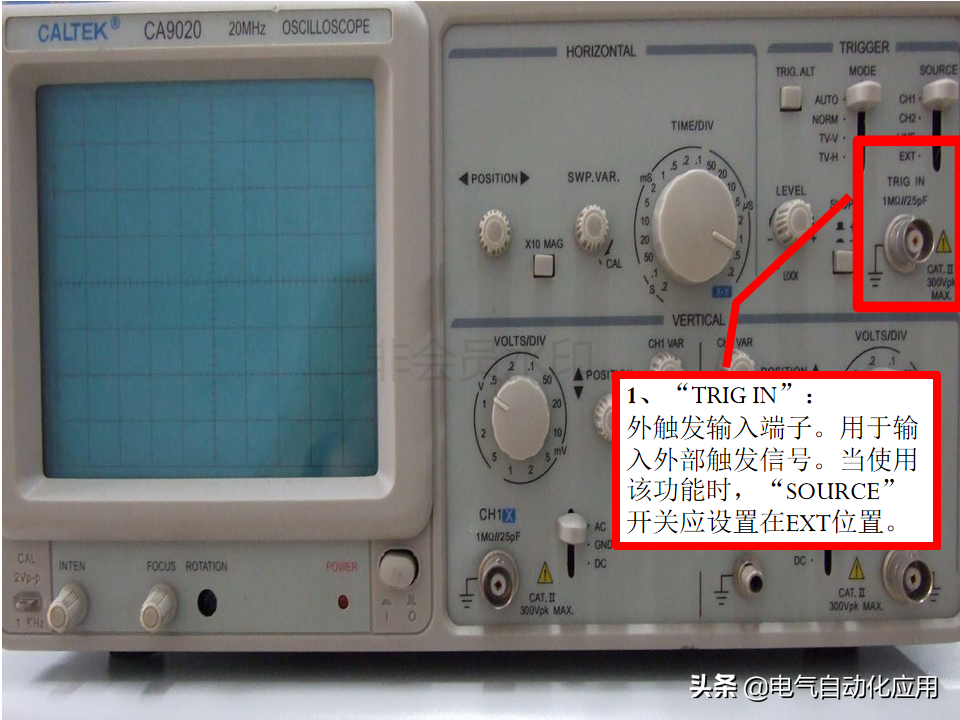

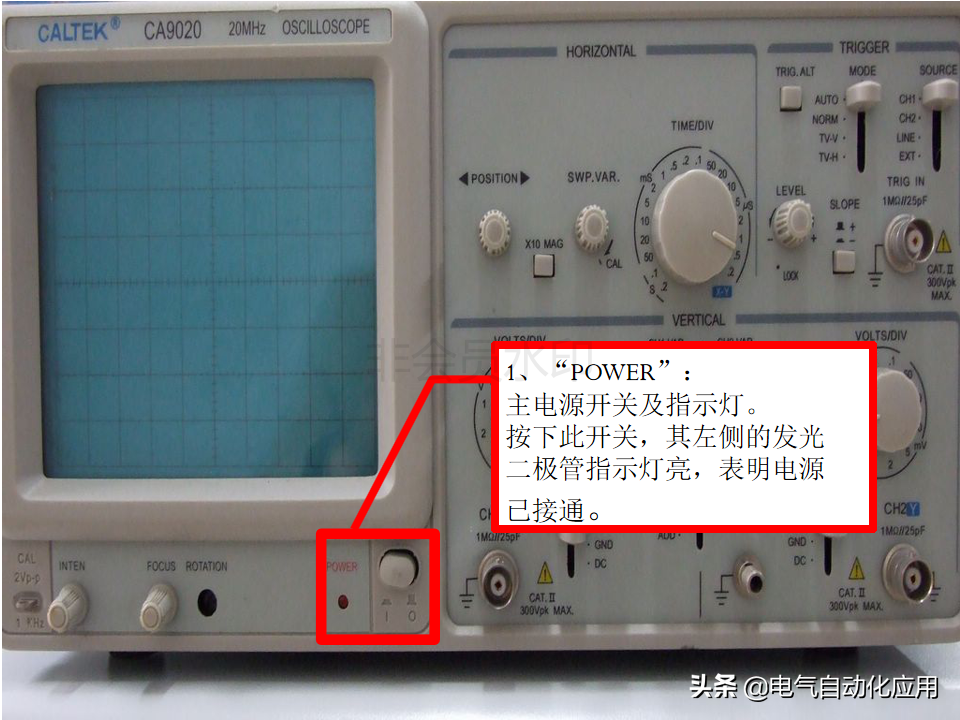

按下电源开关”POWER”，指示灯亮

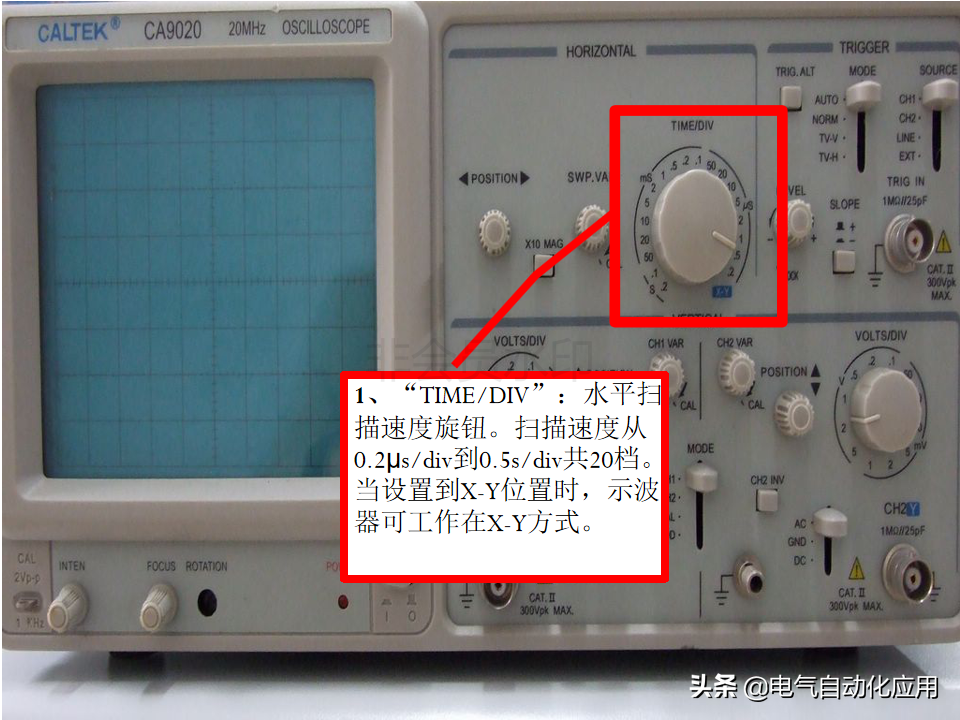

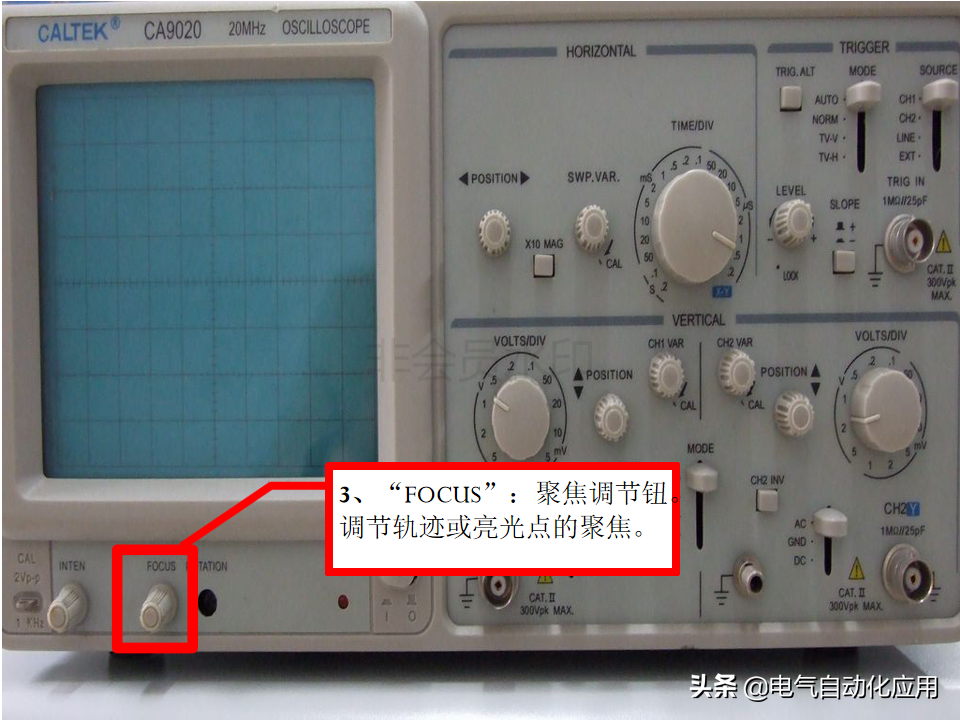

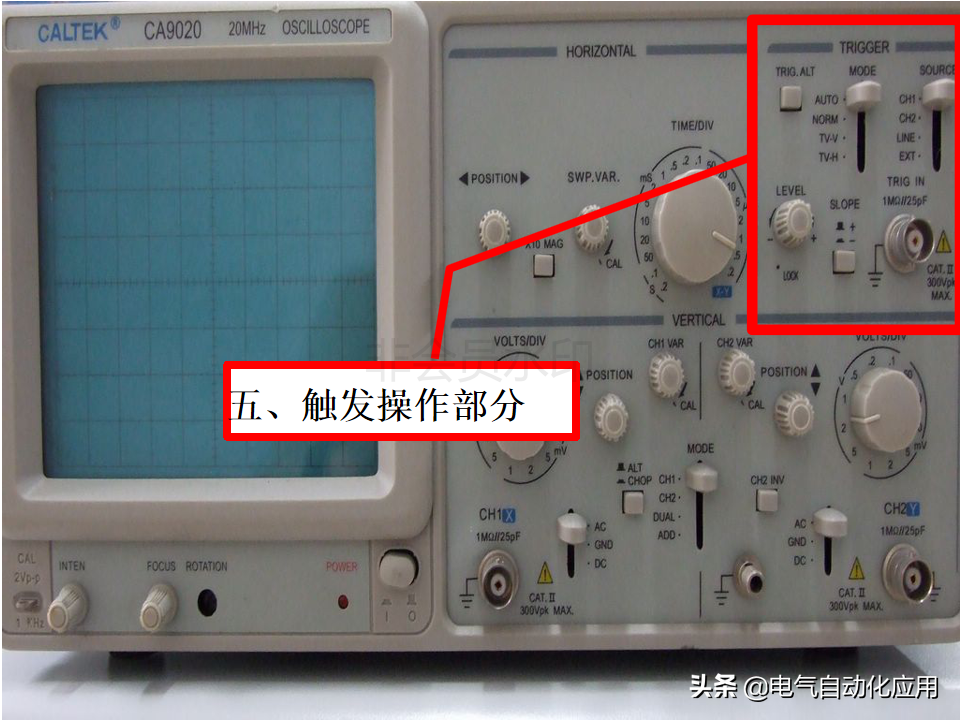

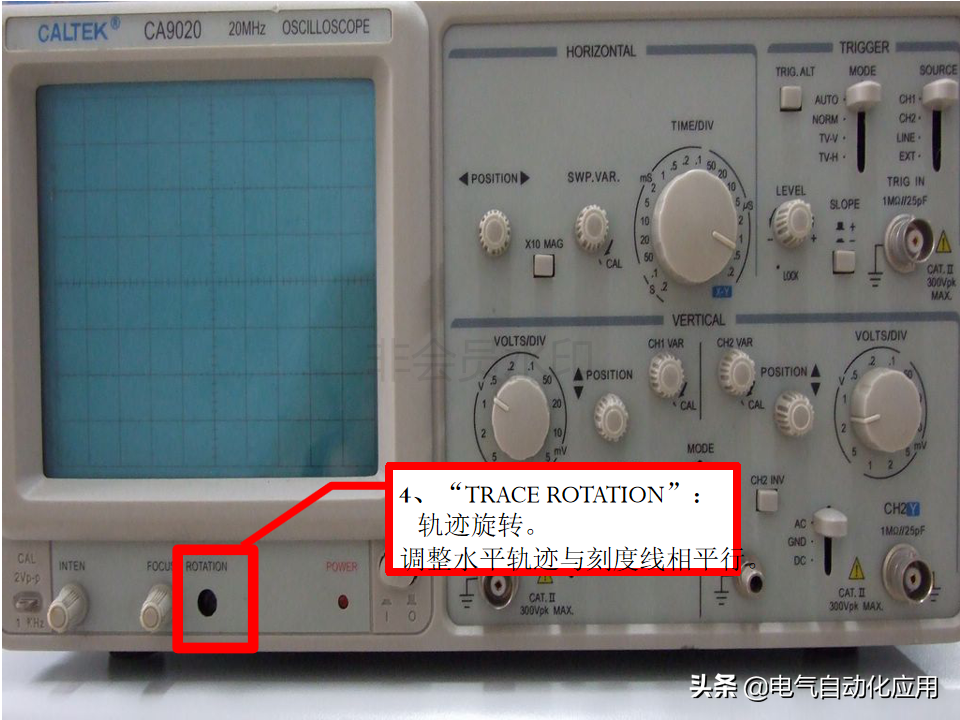

第三步慢慢将灰度旋钮顺时针调至荧光屏上亮点可见.缓慢调节聚焦旋钮，使亮点圆而细。调节扫描速度旋钮，使亮点变成一条水平亮线。如果出现偏斜，就用小一字螺丝刀轻轻调节扫描水平线校正微调电位器，使之水平。

第四步示波器方波校正

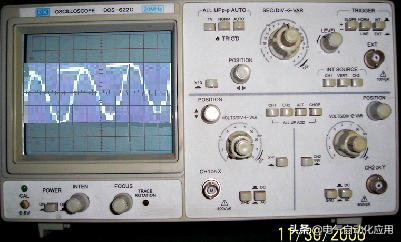

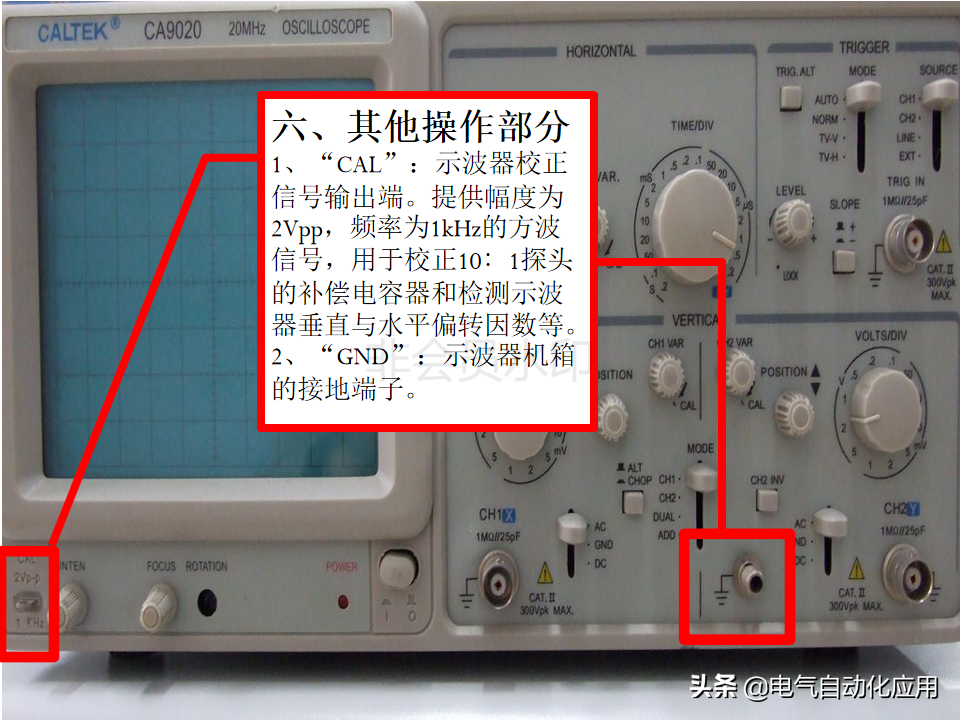

在示波器的CH1或CH2端口连上示波器探头，将探头挂在校正信号输出端（CAL），适当调节扫描速度和衰减旋钮，使屏幕上出现清晰可见的方波。

第五步测量参数

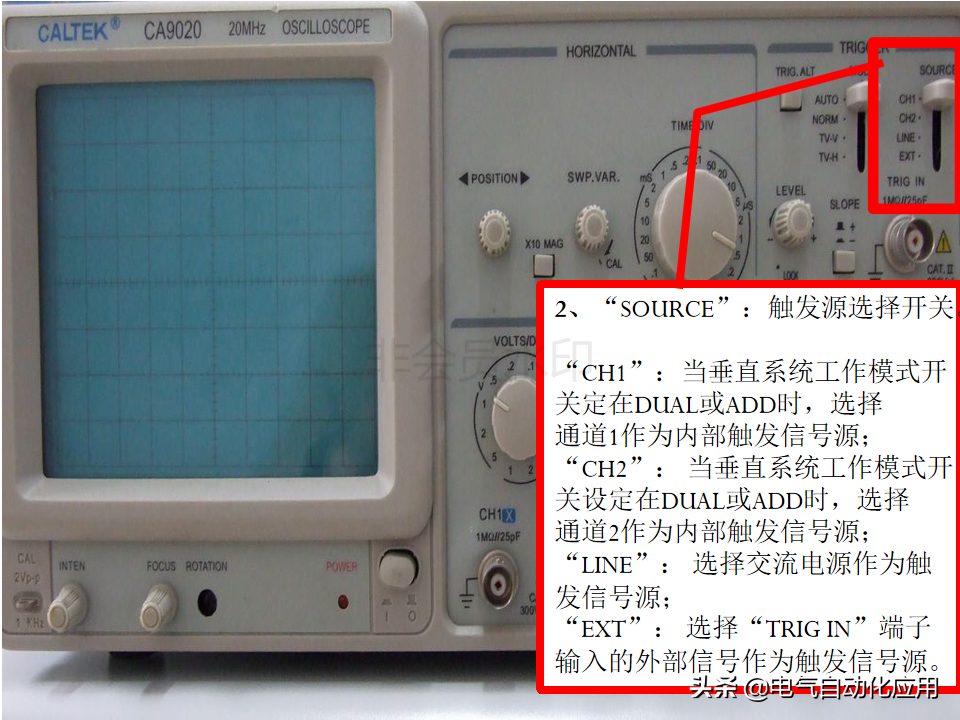

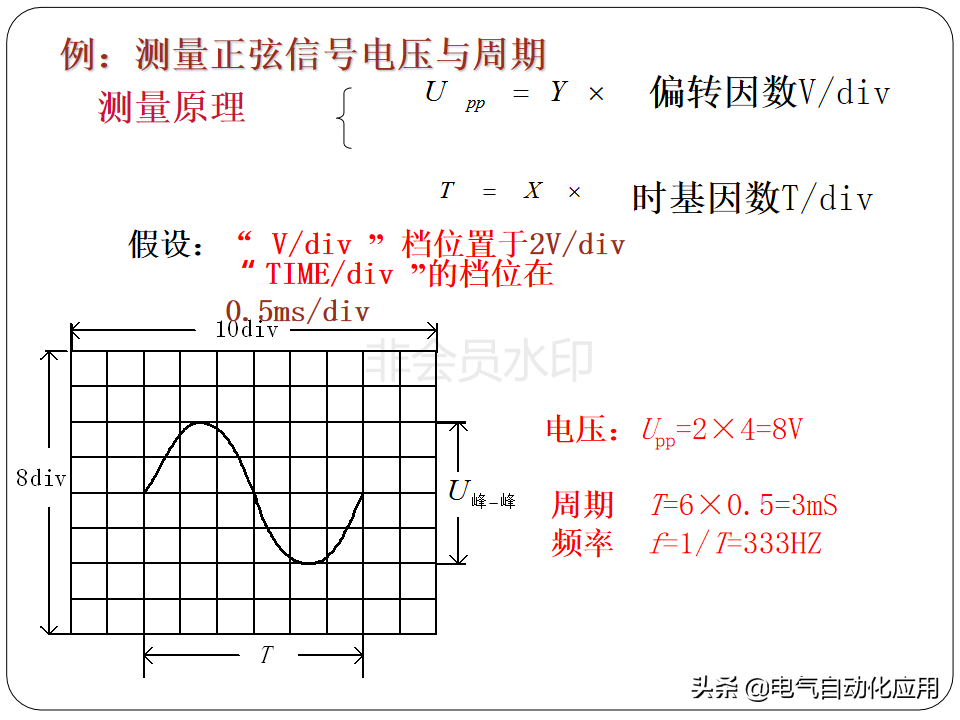

1、电压测量

⑴. 直流电压测量步骤：

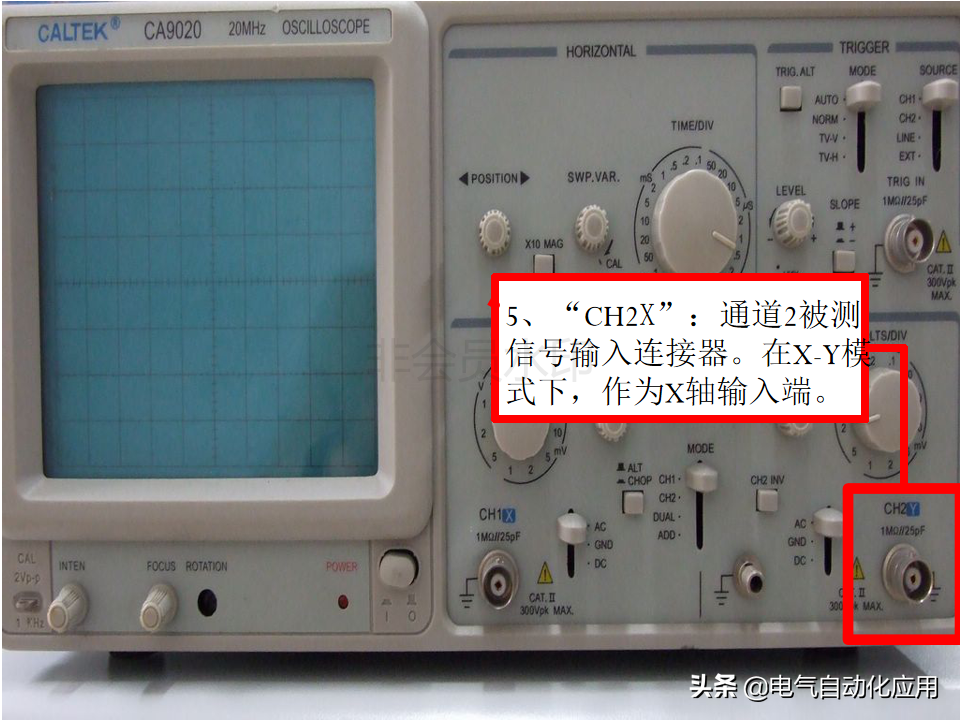

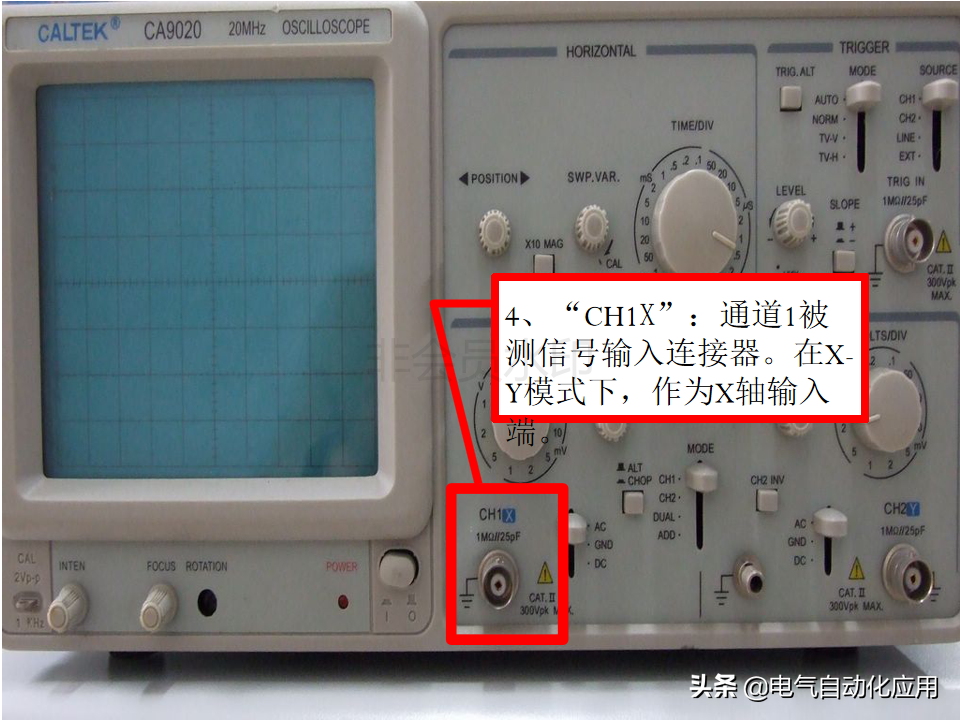

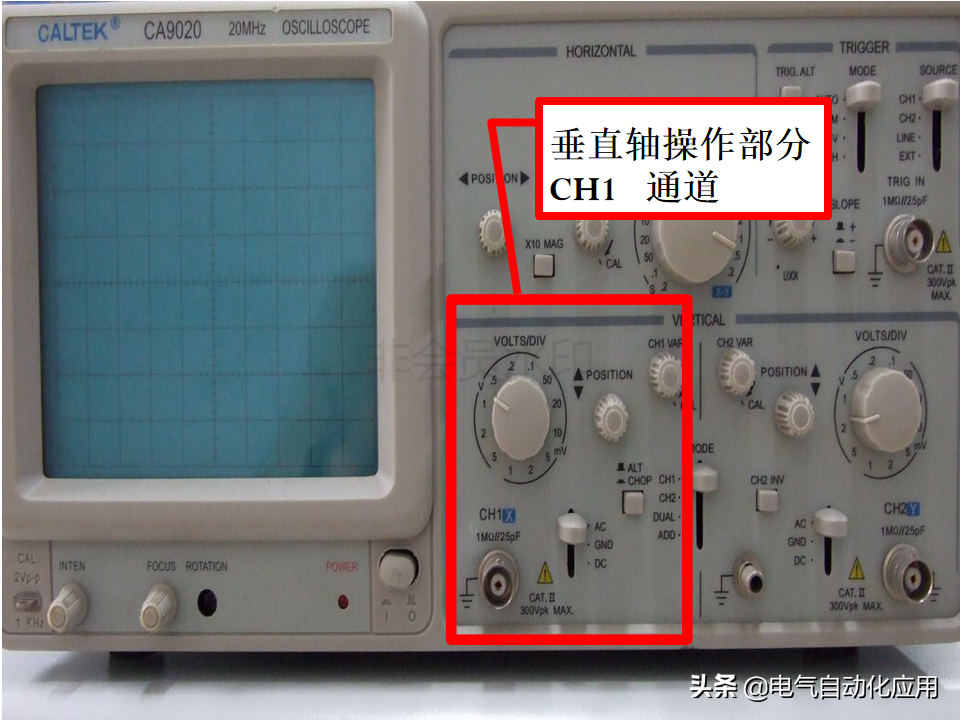

a、将待测信号送至（CH1或CH2)输入端

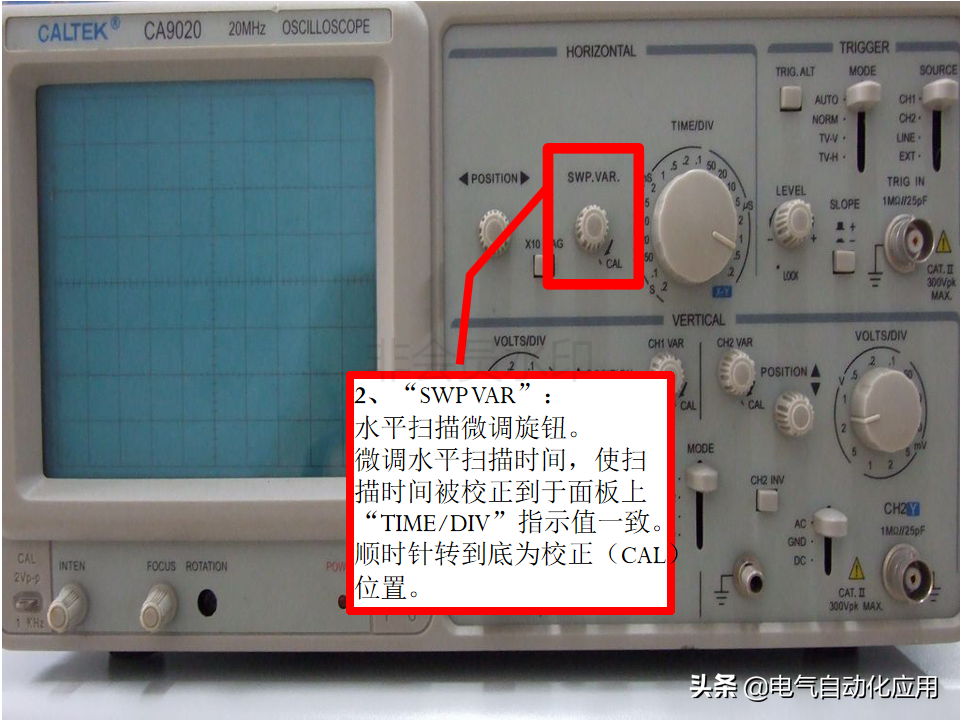

b、将输入耦合开关（AC-GND-DC)扳至“GND”位置，显示方式置“AUTO”

c、旋转“扫描速度”开关和辉度旋钮，使荧光屏上显示一条亮度适中的时基线

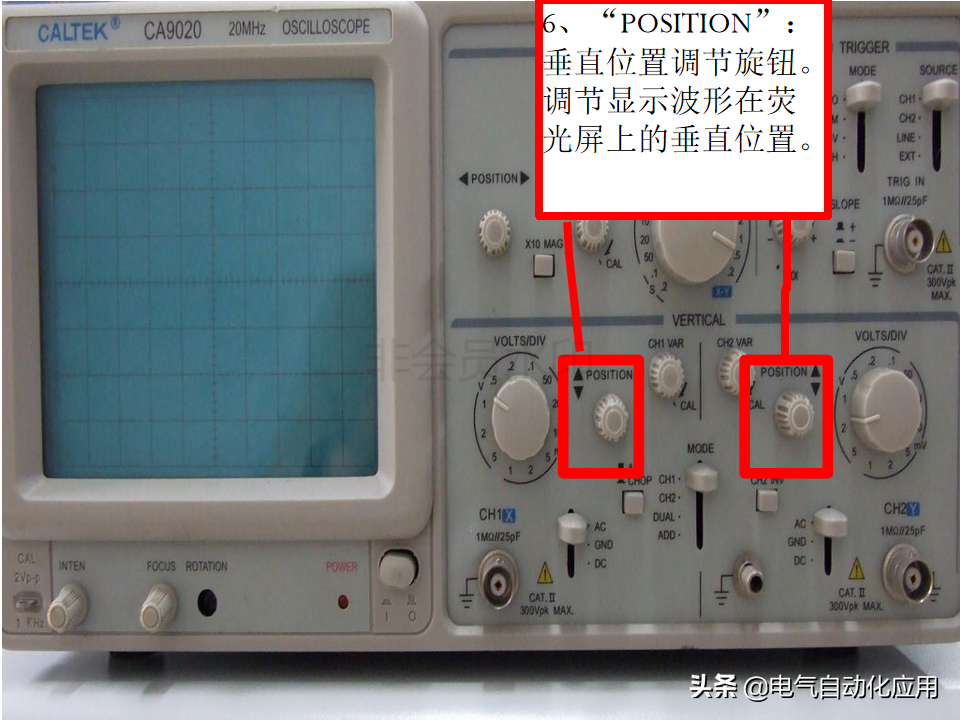

d、调节示波器的垂直位移旋钮，使得时基线于一水平刻度线重合，此线的位置作为零电平参考基准线

e、把输入耦合开关置于“DC”位置，垂直微调旋钮置“CAL”位置（顺时针到头），此时就可以在荧光屏上按刻度进行读数了

⑵. 交流电压测量步骤：

a、将待测信号送至（CH1或CH2)

输入端

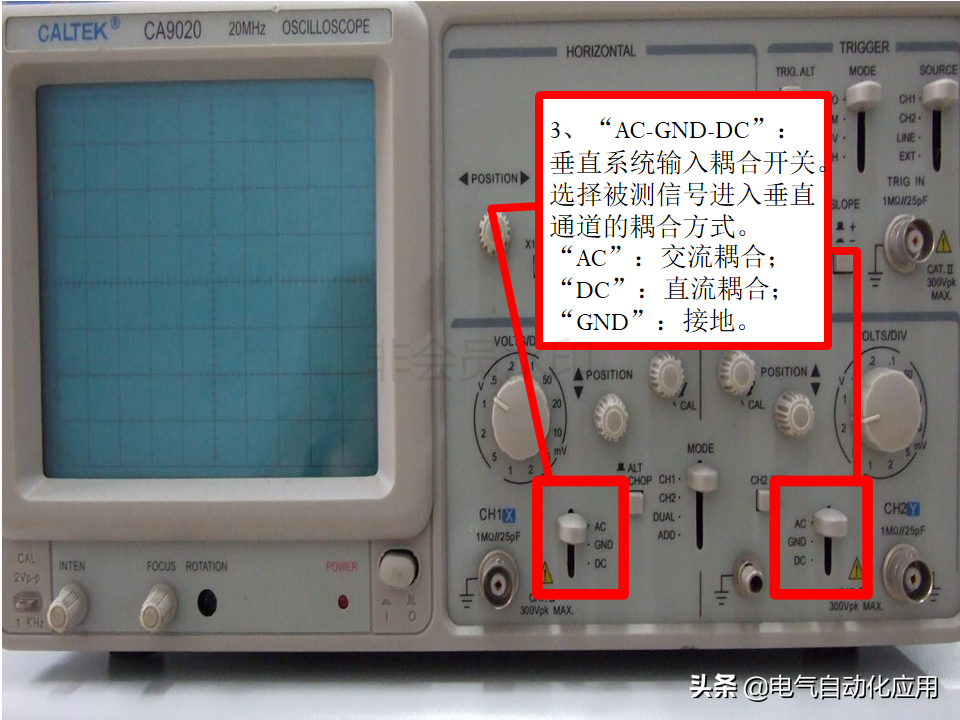

b、把输入耦合开关置于“AC”位置

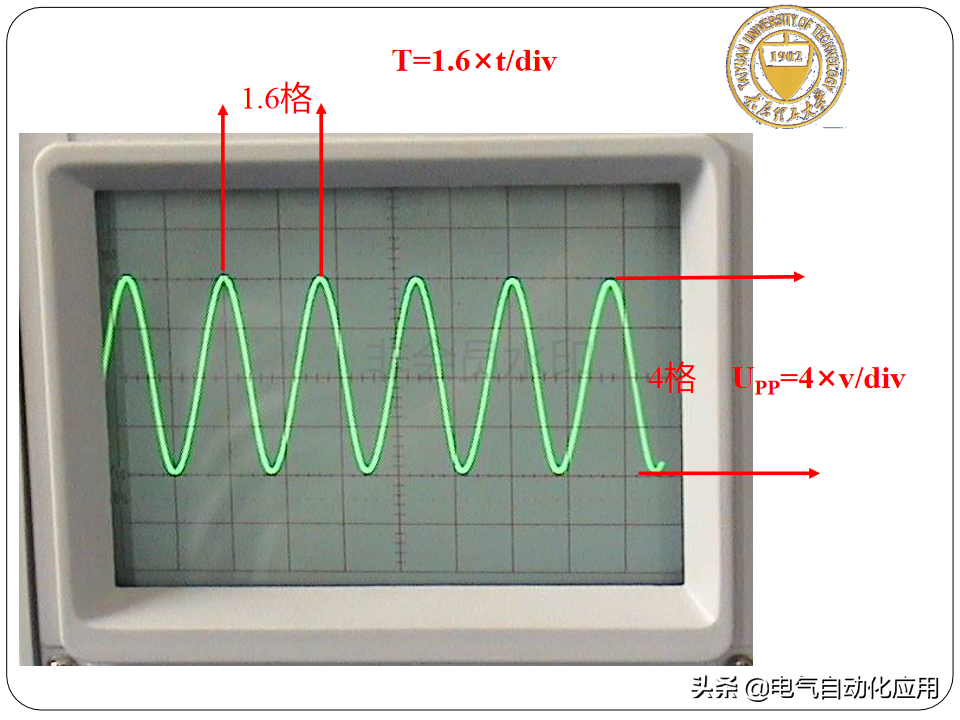

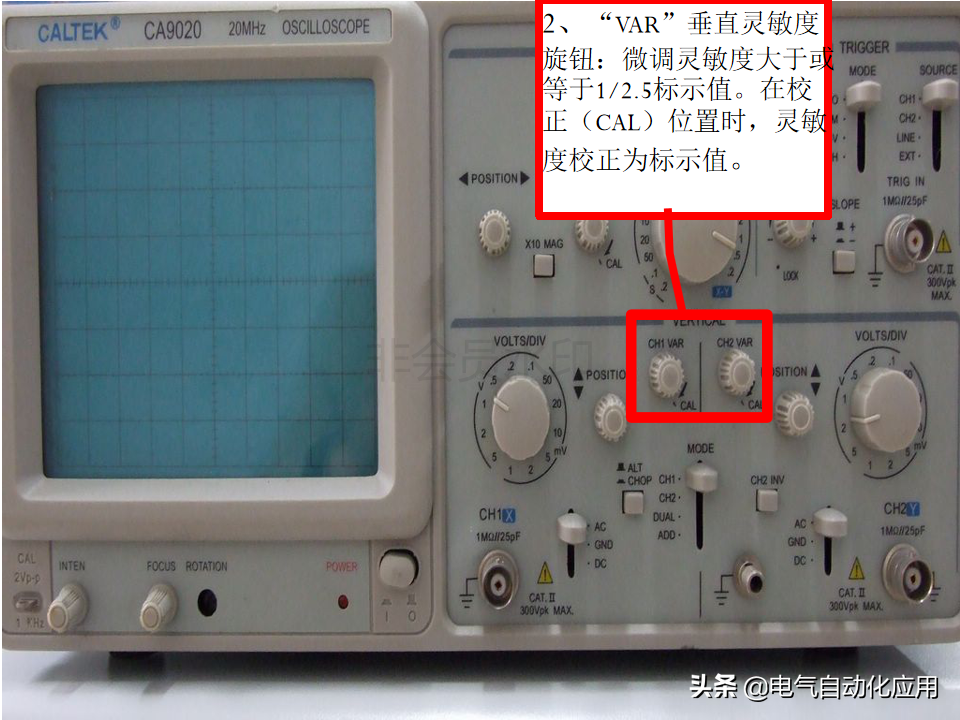

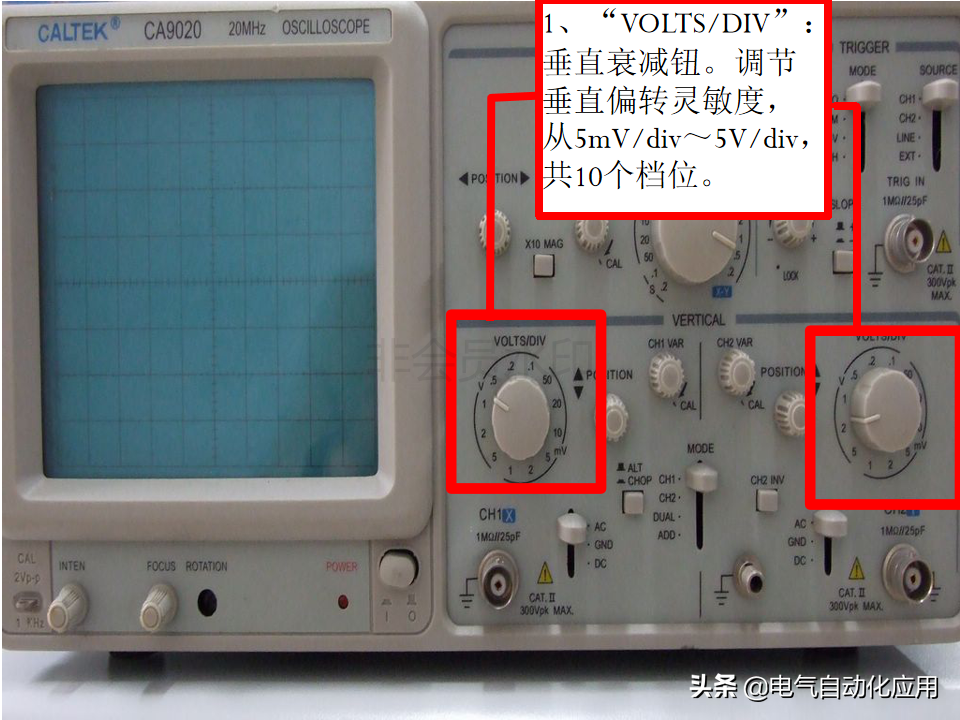

c、调整垂直灵敏度开关（V/div)于适当位置，垂直微调旋钮置“CAL”位置（顺时针到头）。

d、分别调整水平扫描速度开关和触发同步系统的有关开关，使荧光屏上能显示一个周期以上的稳定波形

e、计算P-P值

2、时间测量

a、将待测信号送至（CH1或CH2)输入端

b、调整垂直灵敏度开关（V/div)于适当位置，使荧光屏上显示的波形幅度适中

c、选择适当的扫描速度，并将扫描微调置“校准”位置，使被测信号的周期占有较多的格数

d、调整“触发电平”或触发选择开关，显示出清晰、稳定的信号波形

e、记录被测两点间的距离（格数)

双踪示波器的正确调整与操作

示波器的正确调整和操作对于提高测量精度和延长仪器的使用寿命十分重要。

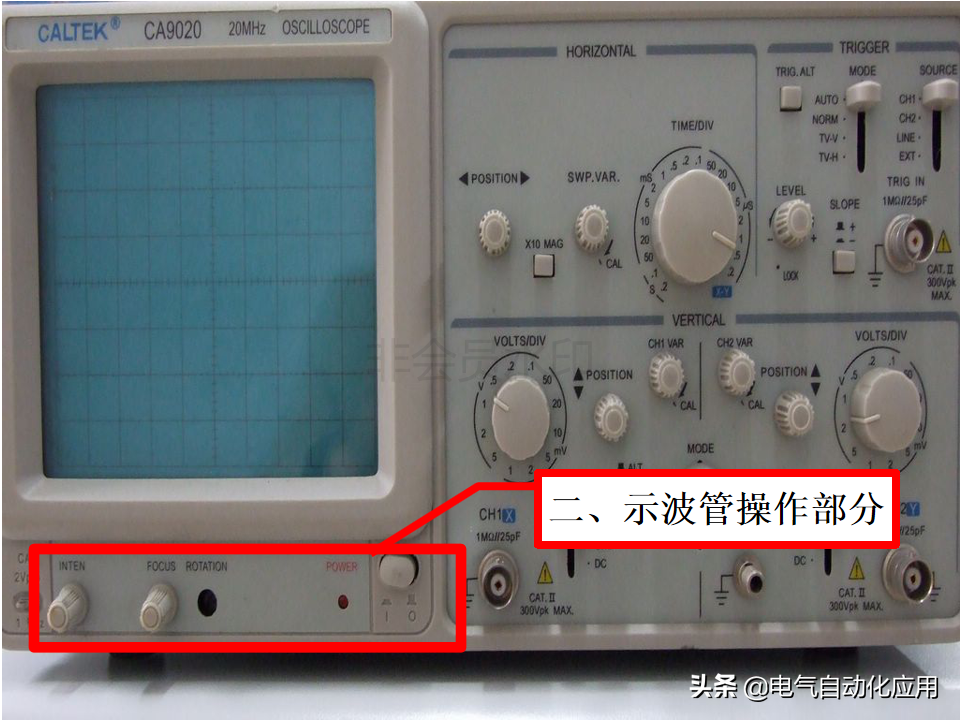

（1）聚焦和辉度的调整

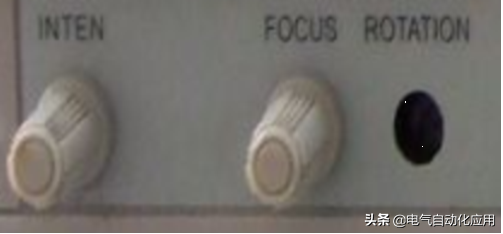

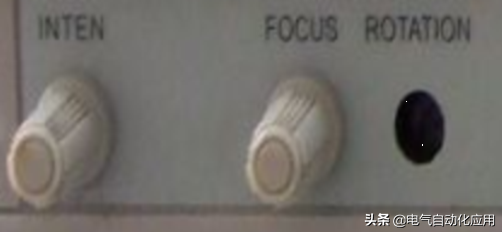

调整聚焦旋钮使扫描线尽可能细，以提高测量精度。扫描线亮度（辉度）应适当，过亮不仅会降低示波器的使用寿命，而且也会影响聚焦特性。

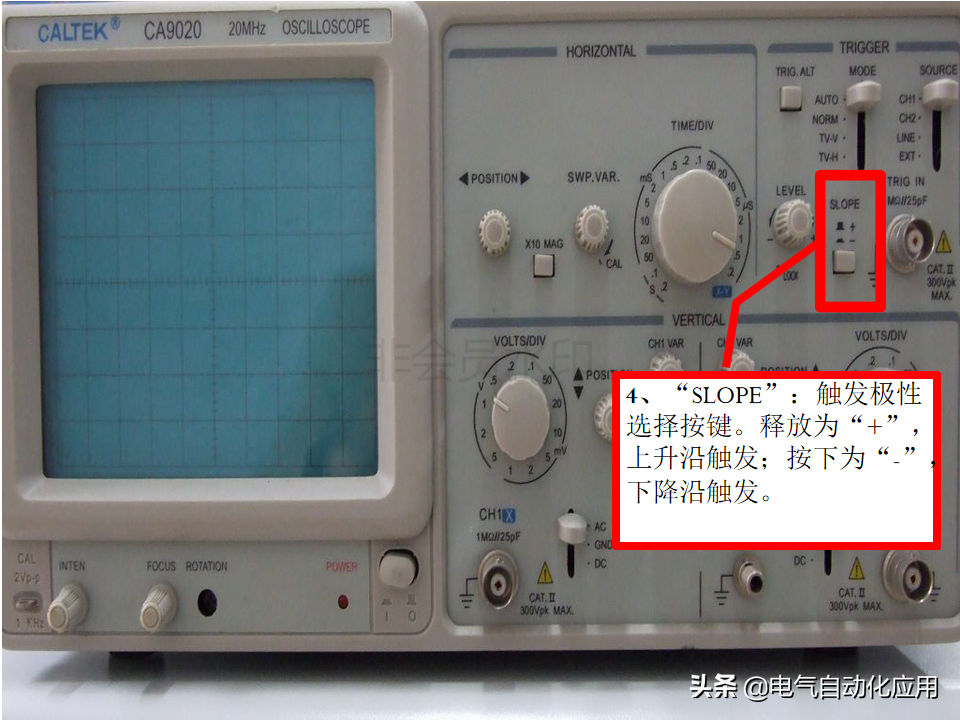

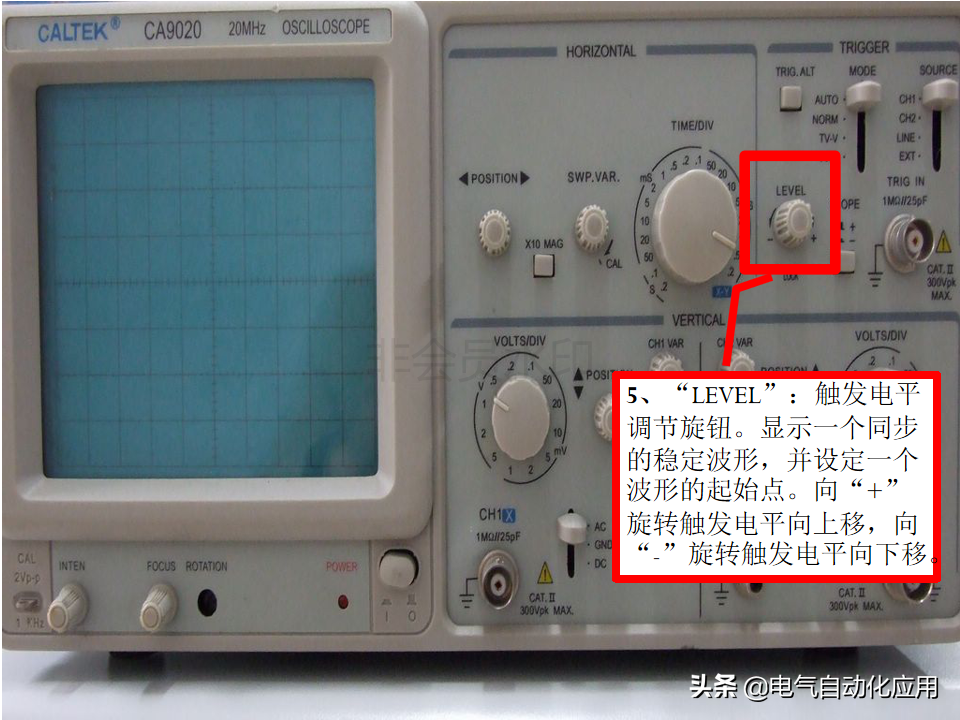

（2）正确选择触发源和触发方式

触发源的选择：如果观测的是单通道信号，就应选择该通道信号作为触发源；如果同时观测两个时间相关的信号，则应选择信号周期长的通道作为触发源。

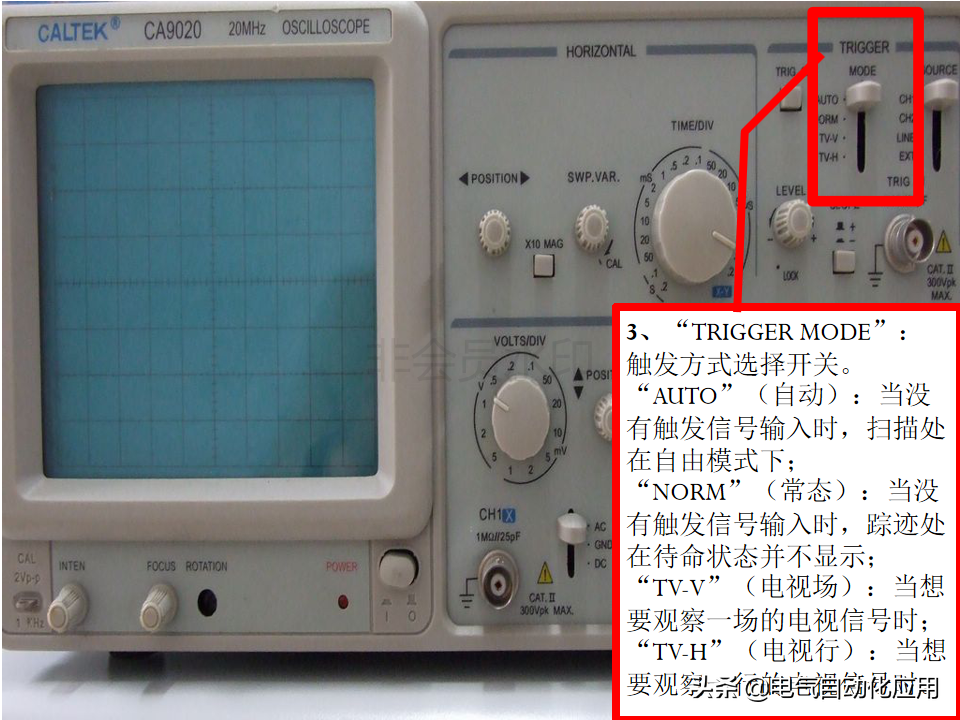

触发方式的选择：首次观测被测信号时，触发方式应设置于“AUTO”，待观测到稳定信号后，调好其它设置，最后将触发方式开关置于“NORM”，以提高触发的灵敏度。当观测直流信号或小信号时，必须采用“AUTO”触发方式。

（3）正确选择输入耦合方式

根据被观测信号的性质来选择正确的输入耦合方式。一般情况下，被观测的信号为直流或脉冲信号时，应选择“DC”耦合方式；，被观测的信号为交流时，应选择“AC”耦合方式。

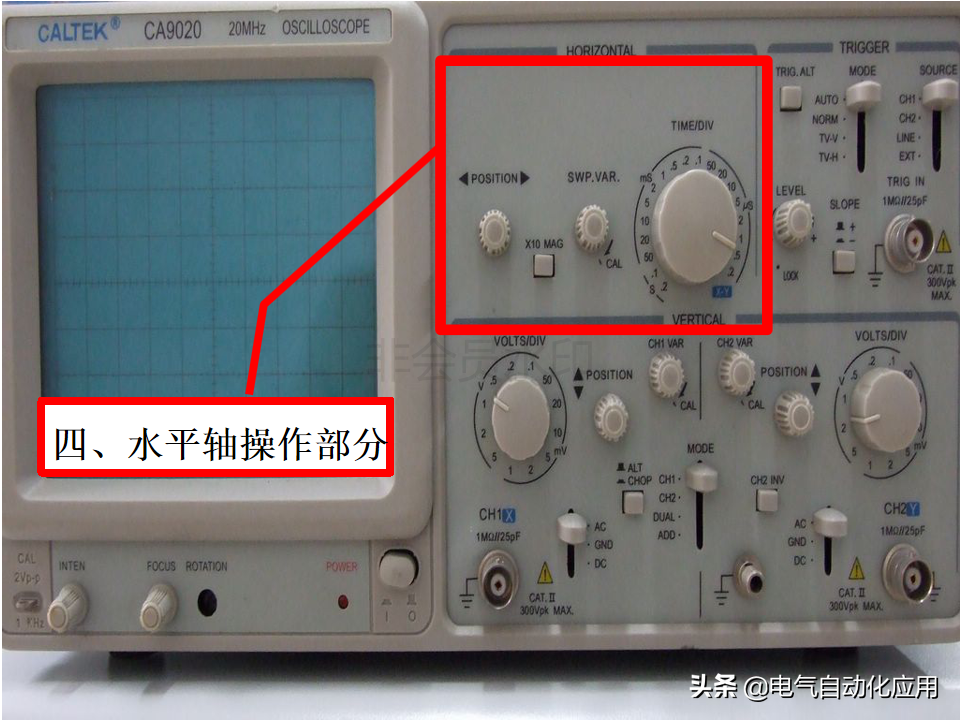

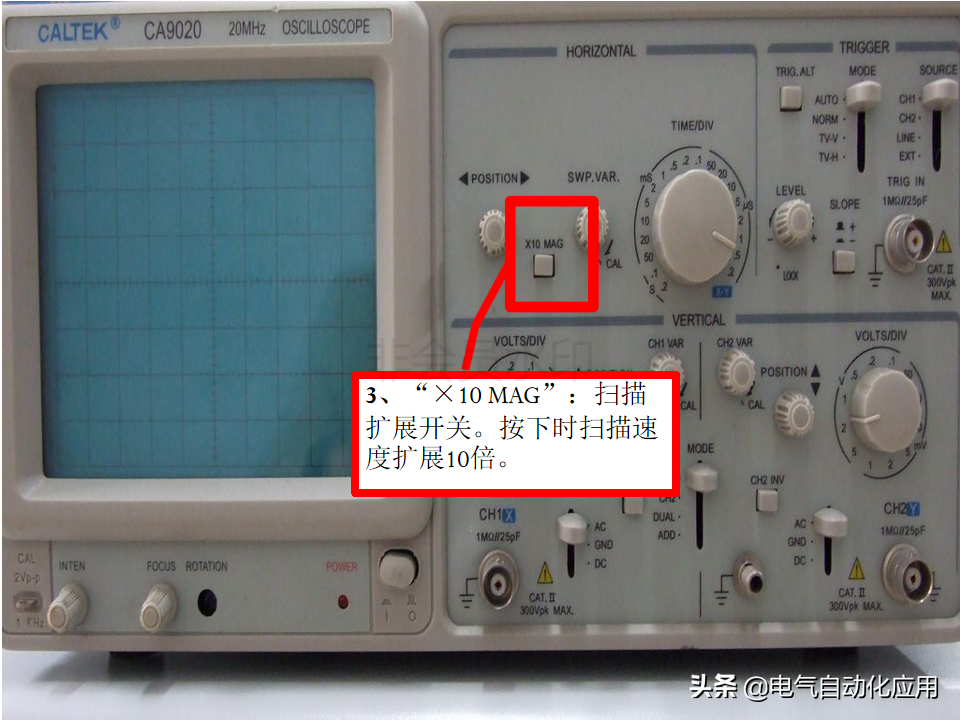

（4）合理调整扫描速度

调节扫描速度旋钮，可以改变荧光屏上显示波形的个数。提高扫描速度，显示的波形少；降低扫描速度，显示的波形多。显示的波形不应过多，以保证时间测量的精度。

（5）波形位置和几何尺寸的调整

观测信号时，波形应尽可能处于荧光屏的中心位置，以获得较好的测量线性。正确调整垂直衰减旋钮，尽可能使波形幅度占一半以上，以提高电压测量的精度。

汽车电子之窗—示波器及案例应用

当汽车的电子设备和线路出现故障时，需要维修人员找出确切的原因。于是维修人员开始采集所有相关的数据，需要进入到无声的电子世界中去，这与我们所生活的世界完全不同，电的运动速度非常快，其速度接近光速。那么维修技术人员怎样才能探究高速运动的电子世界呢？答案是：使用示波器。

汽车电子语言的基本是脉冲，或者说是随时间变化的电子，并且主要是指电压在振幅上的变化。示波器是功能强大的工具，它可以翻译并帮助维修人员理解汽车的电子语言，随着时间的变化，电压振幅也在变化。示波器是将这种随着时间变化的电压显示在屏幕上，过程形象的曲线图形，也就是我们说的波形。这些电压波形蕴涵着车辆的故障信息，反映着影响车辆系统运行状态的电器电路。

诊断汽车的故障时，动力控制模块指挥着发动机正常运行，每个缸的工作都井然有序，可发生故障时运行平稳的发动机开始抖动起来，是什么原因呢？从诸多的可能性当中，我们如何找到问题呢？我们需要了解汽车电子控制电路的工作原理。电子在电路中流动，这些电路有许多逻辑电路或电子元器件用来调节电子的流动，每一个逻辑电路都由一个内部的时序电路来调节，这样电子以准确的时间间隔在电路中流动，所需的时间间隔有逻辑电路和微处理器中的操作程序控制。

示波器能显示电路中电子运动的轨迹，其方法是将电压随时间的变化以曲线的方式显示出来，所显示的电压大小取决于电路中的电流和电阻，如果维修人员在示波器上看到随时间变化的电压，就可以判断出电路到底出了什么问题。要使示波器发挥出最大的功效，就需将采集到的波形组合进行分析，若想确切地诊断出故障的原因，就不要花太多精力在最后出故障的尾声，也就是说维修人员必须找出哪里首先出现了故障，才会引起最终的故障。

案例1长安462Q发动机间歇性熄火

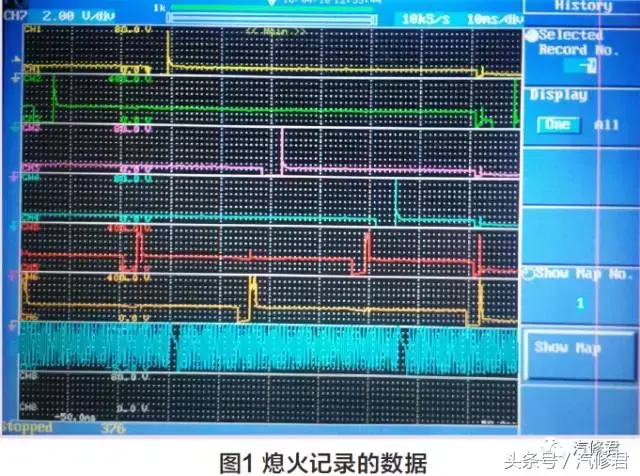

间歇性故障指不是一直存在故障，这种故障不会点亮故障指示灯或设置故障码，因此间歇性故障很难诊断。将示波器连接到PCM的几条线路上，图1中CH1-CH4接喷油信号，CH5 红色接点火1与4缸初级信号，CH6黄色接点火2与3缸初级信号，CH7接曲轴位置信号线，这组波形是示波器在发动机即将熄火时记录下的进气道喷射汽油机停机过程。在切断发动机控制单元电源过程中，一种简单而有效、降低排放值的手段是先切断喷油，并保持一段时间内火花塞继续跳火。

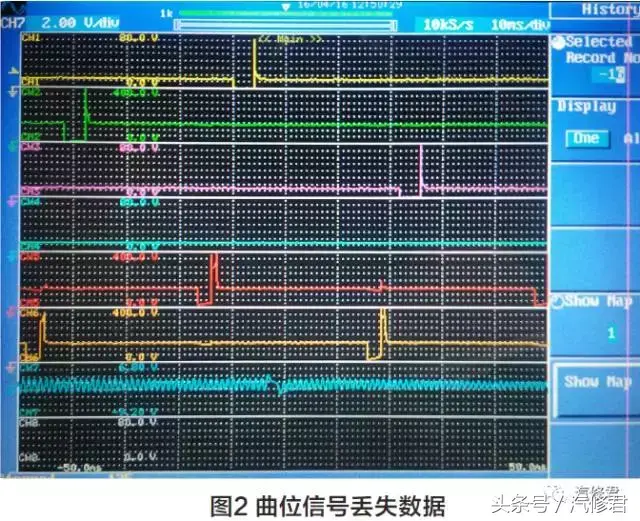

注意：这时喷油和点火的顺序已经乱了，接着我们继续观察，图2中曲位信号电压逐渐下降，更换曲轴位置传感器后，故障依旧。

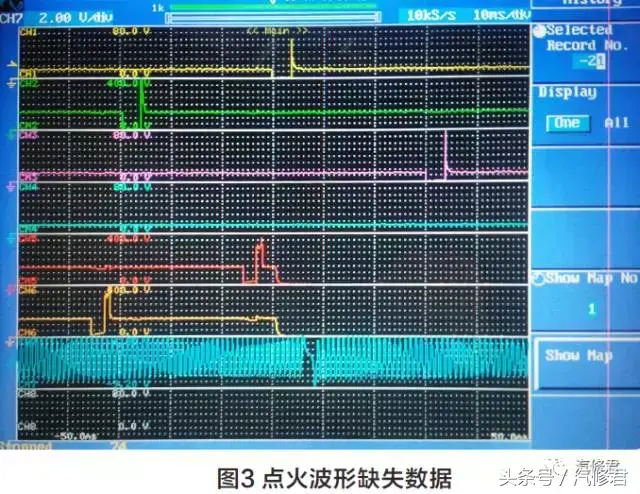

再次采集信号，发现图3中点火初级信号丢失，排查线路发现点火线圈电源线熔丝腐蚀，接触不好，更换熔丝后，故障测底排除。

案例2长安462Q发动机瞬态工况不良

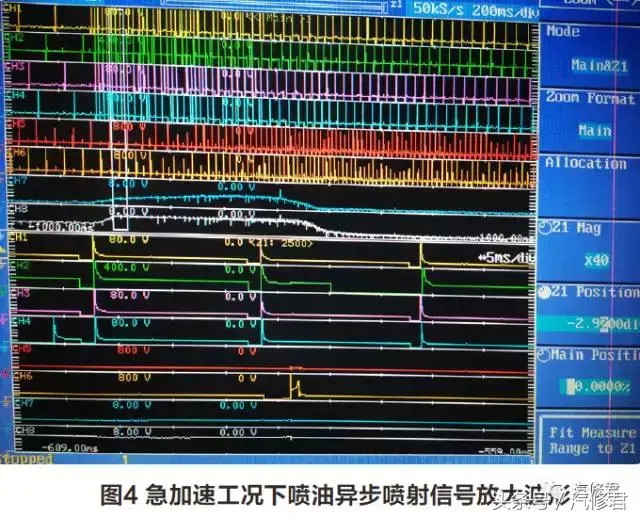

发动机在瞬态工况下运行时，若只使用基本喷油持续时间，则在急加速时混合汽会瞬时变稀，为了提高加速相应，加速期间在同步喷射基础上加上异步喷射。图4中显示CH1黄色接1缸喷油嘴信号，CH2绿色接3缸喷油信号，CH3紫色接4缸喷油信号线，CH4接2缸喷油嘴信号线。CH5红色接点火线圈的1和4缸的点火初级波形信号，CH6接点火线圈的2和4缸的点火初级波形信号，CH7蓝色接节气门位置信号，CH8白色接进气压力传感器位置信号。

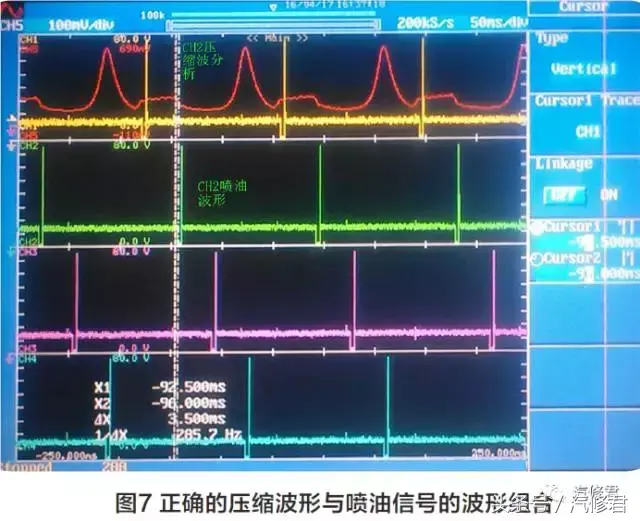

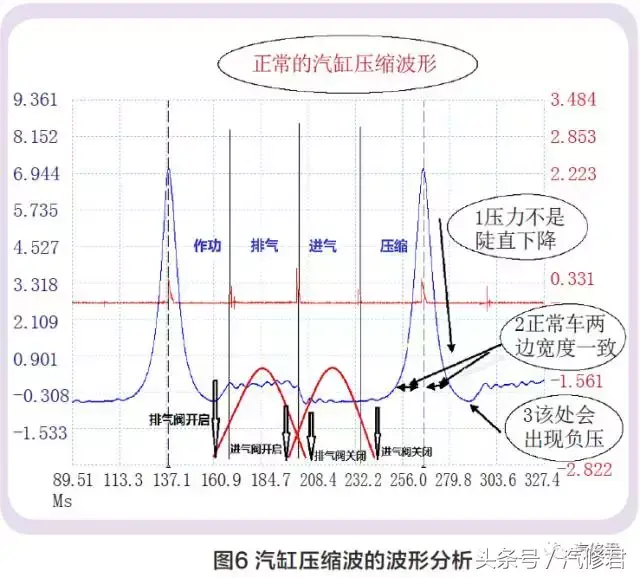

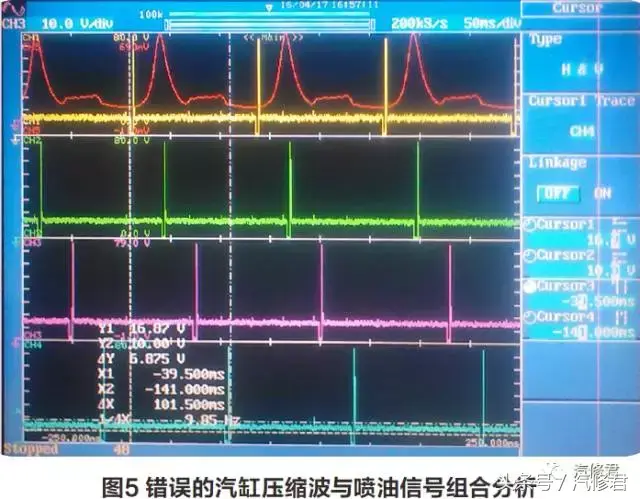

接下来采集喷油时刻：顺序喷射，各缸按发火的先后顺序都在进气初期进行喷射，由于每个缸都需要单独的线路控制，所以结构及控制方式比较复杂，但各缸混合汽品质均匀。CH1 黄色接1缸喷油嘴信号，CH2绿色接3缸喷油信号，CH3紫色接 4缸喷油信号线，CH4蓝色接2缸喷油嘴信号线，CH5红色接1 缸的汽缸压缩波形。图5为错误的汽缸压缩波与喷油信号组合分析。
