废弃电子镇流器改速热电烙铁

前些天做了个zvs速热铬铁，今天见手头有几个淘汰了的电子镇流器感觉原理上也可加以发掘利用，于是先短路了它的灯丝一端，拿了个12V车用顶灯灯泡作负载，功率表显示有20W，贼亮！看来也是可以做速热铬铁了。

因手上没有合适的漆包线，用一根较粗的塑料多股导线在原电感上绕了三圈，原电感的线路不动，串在输出回路，灯丝二端短路，保留原高频振荡电容（这个电容不用会导致输出功率不够）。

试机按下按钮铁丝立即冒烟，化锡也太快了，大焊点也不惧！比那个zvs电路还给力！{:013:}

也不必担心市地隔离问题，经电感改制的高频变压器输出的低压大电流还是安全的，当然市地输入端及开关处必须做好绝缘。

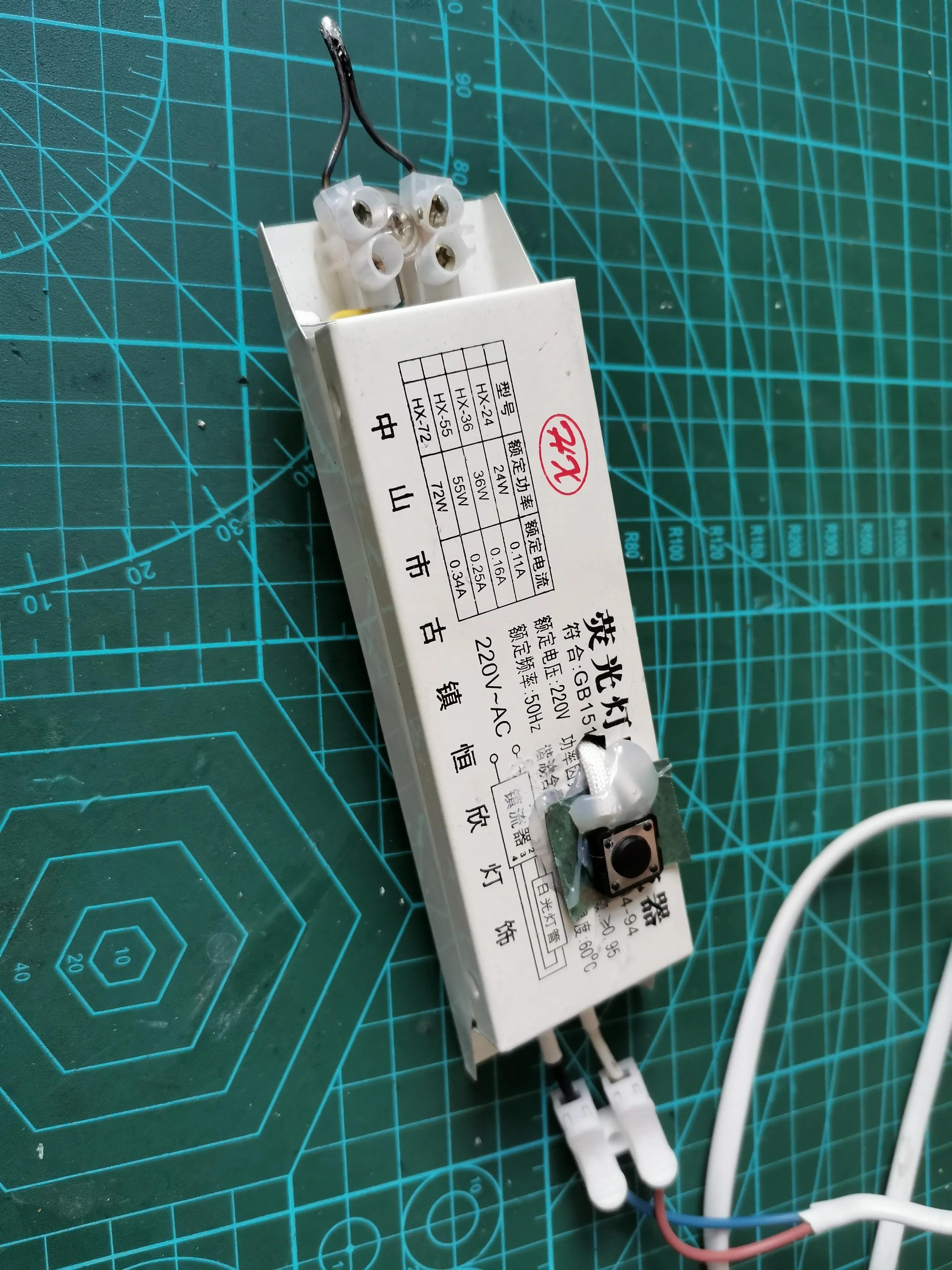

改正后的铬铁头连接件

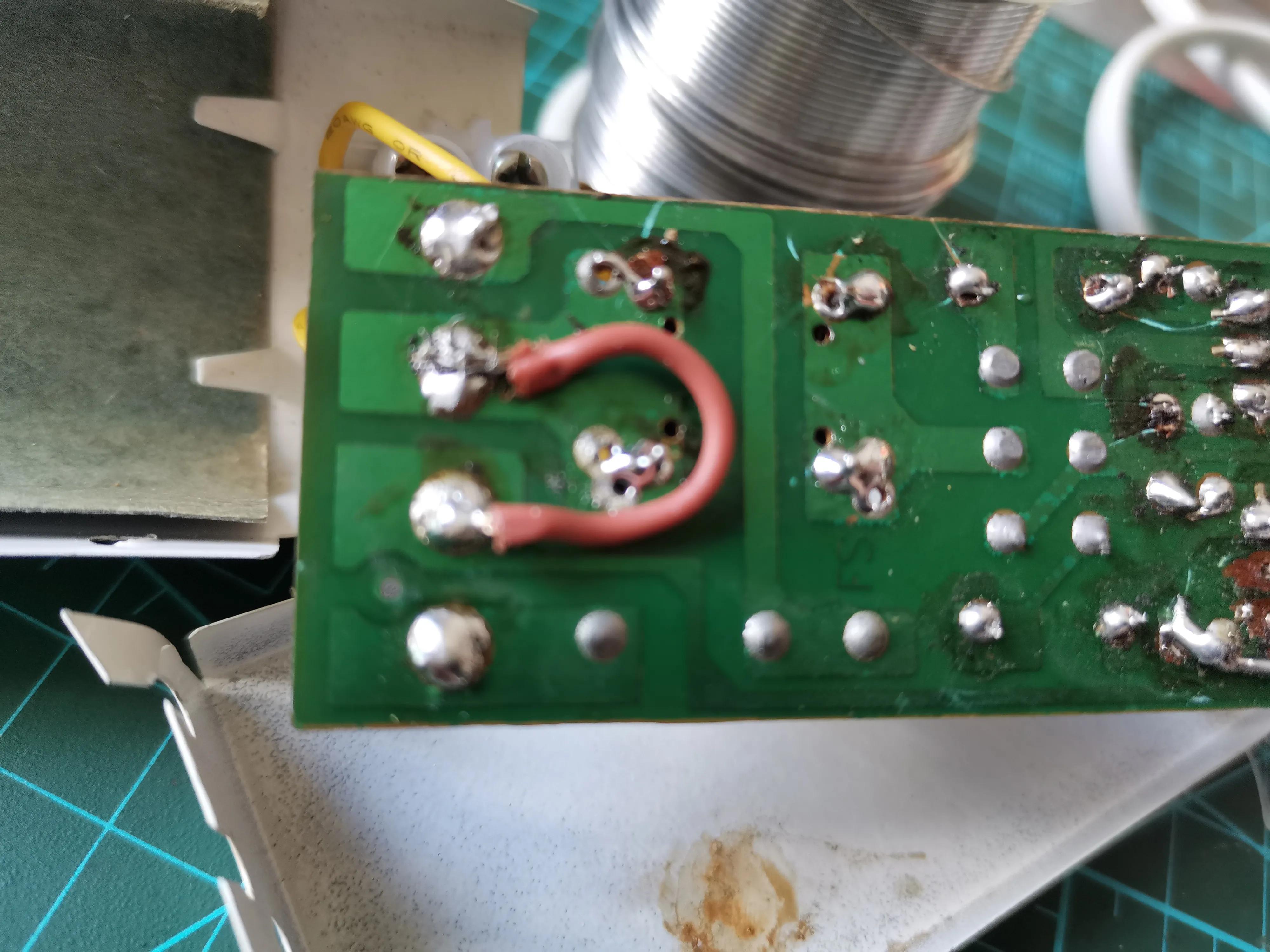

短路灯丝二端

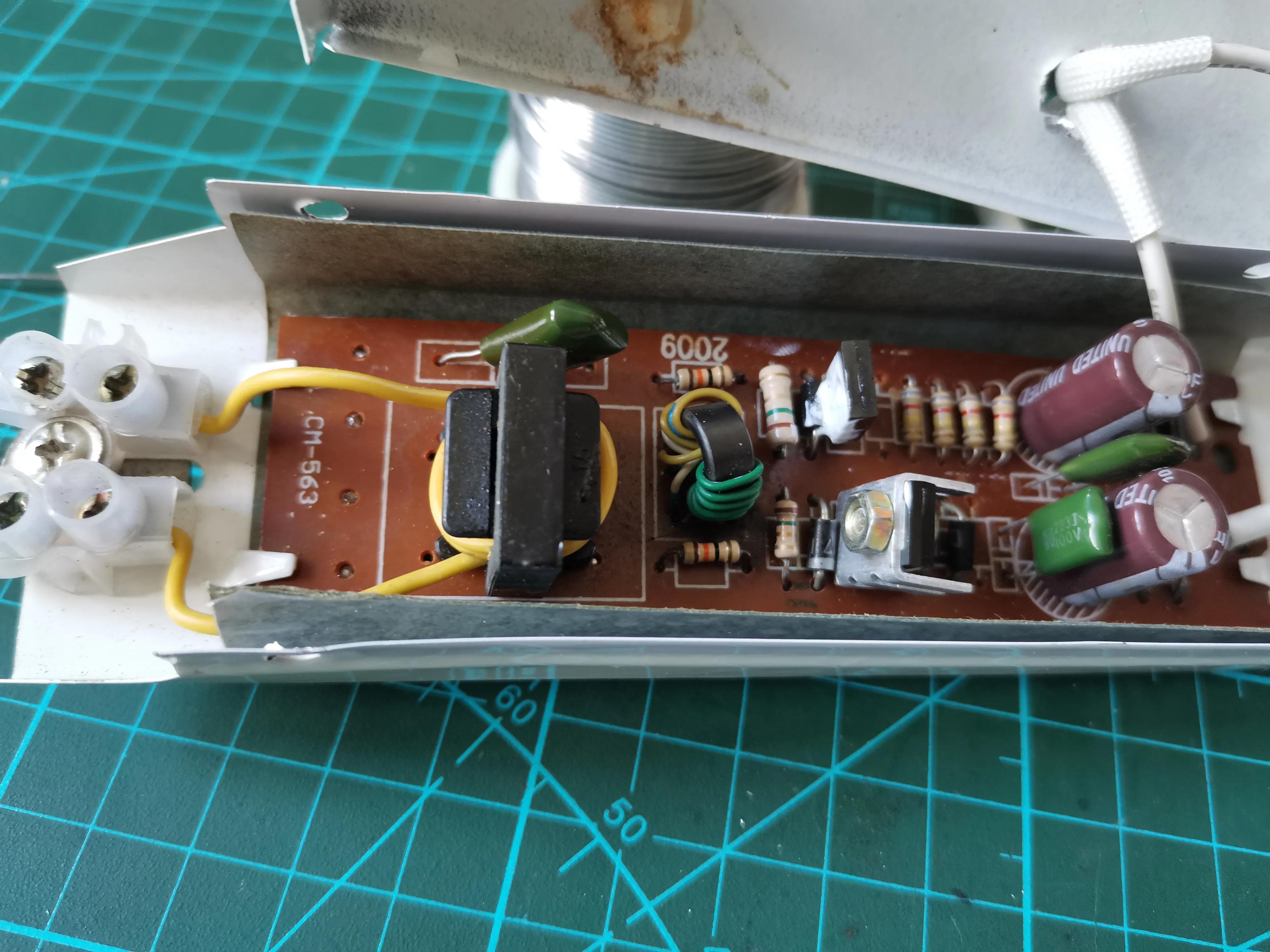

电子镇流器原封不动，只在原电感线圈上绕了三匝

视频加载中...

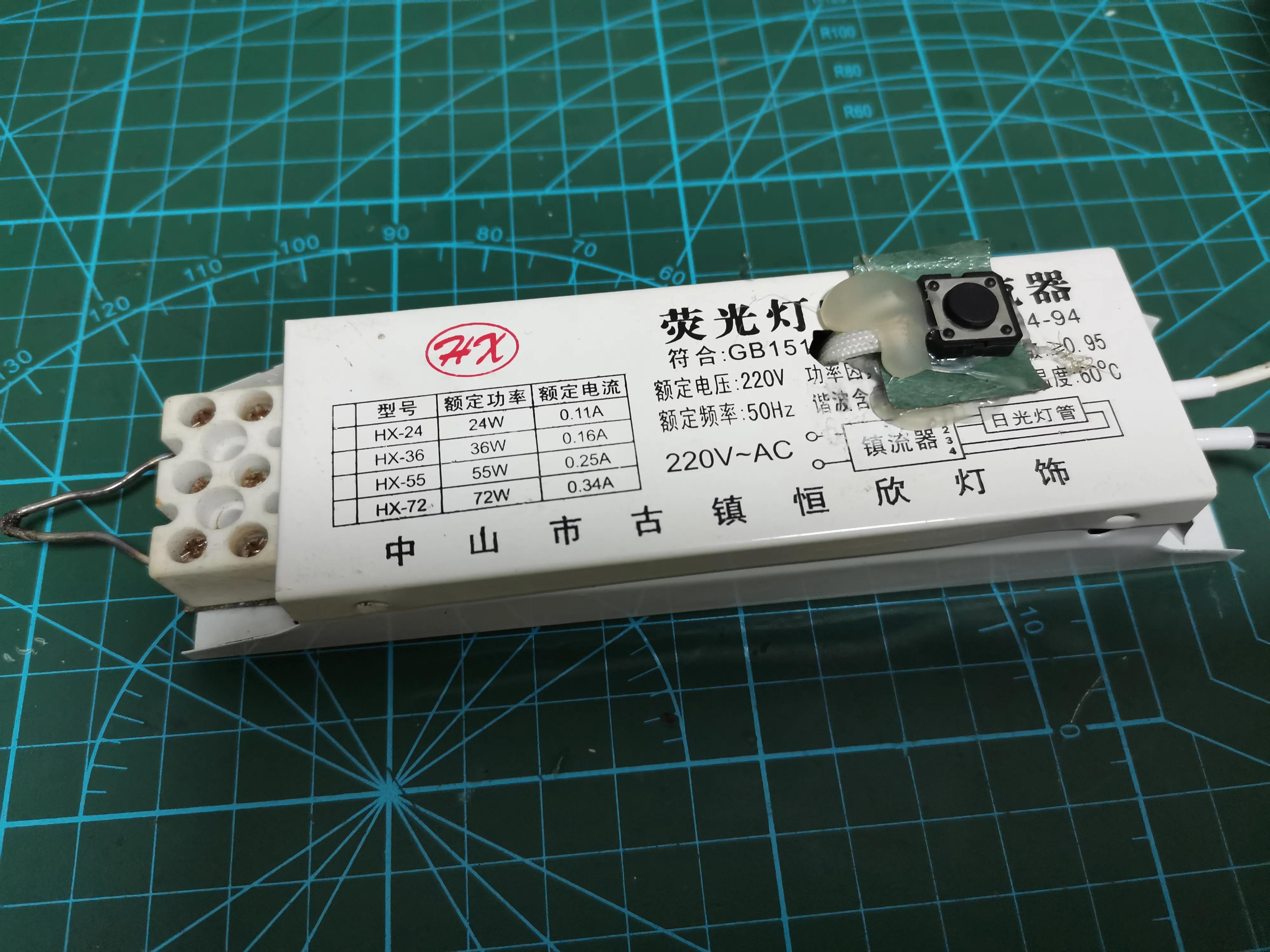

主要是改制极简单，只要你有废弃不用的20W以上的电子镇流器，几乎不用另外零配件拿来就可上手，就准备一个输出连接头，0.5米多股导线外加一个普通铁夹子上的铁丝手柄改成铬铁焊嘴就行了，也不用做手柄，原镇流器外壳就能充当了还有利于整体散热，里面有青壳纸绝缘。

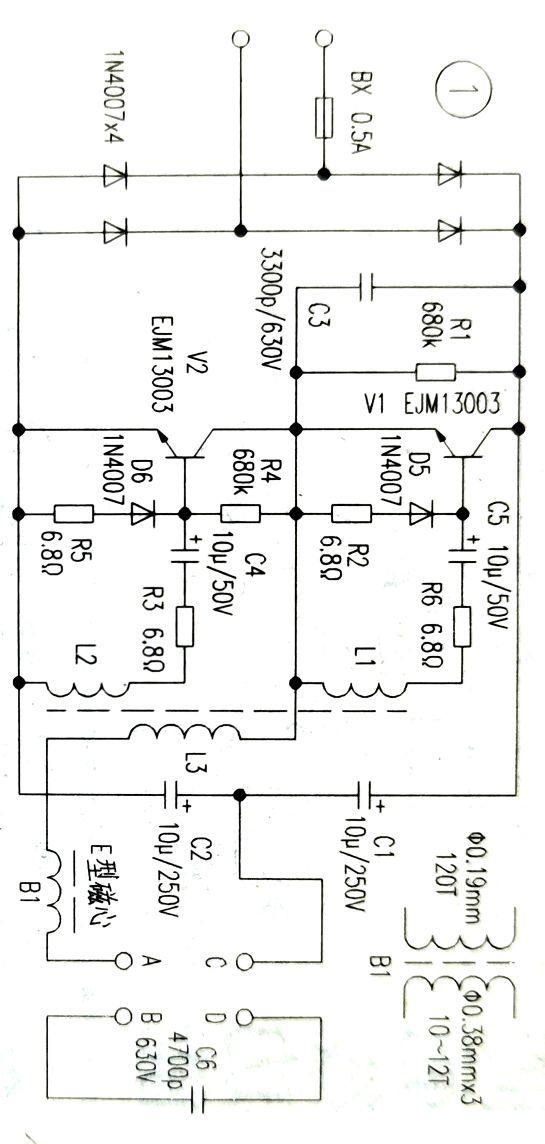

利用电子镇流器图1

为实物绘制的该电子镇流器线路图，改制成为充电电源,用于对手机锂电池的充电,取得了满意的效果。

改制方法如下:

把图1中的C1、C2更换为 330nF~680nF/630V涤纶电容, C6从线路板上拆下不用。

把B1 从线路板上拆下后小心取出E 型磁心;再把其线圈拆除约20 匝(用万用表测量剩下的线圈电阻值应为2.5欧左右),作绝缘处理后用0.38mm漆包线三股并绕10~12匝作为次级输出线圈。然后装上磁心并用胶带扎紧磁心再焊回原线路板上。

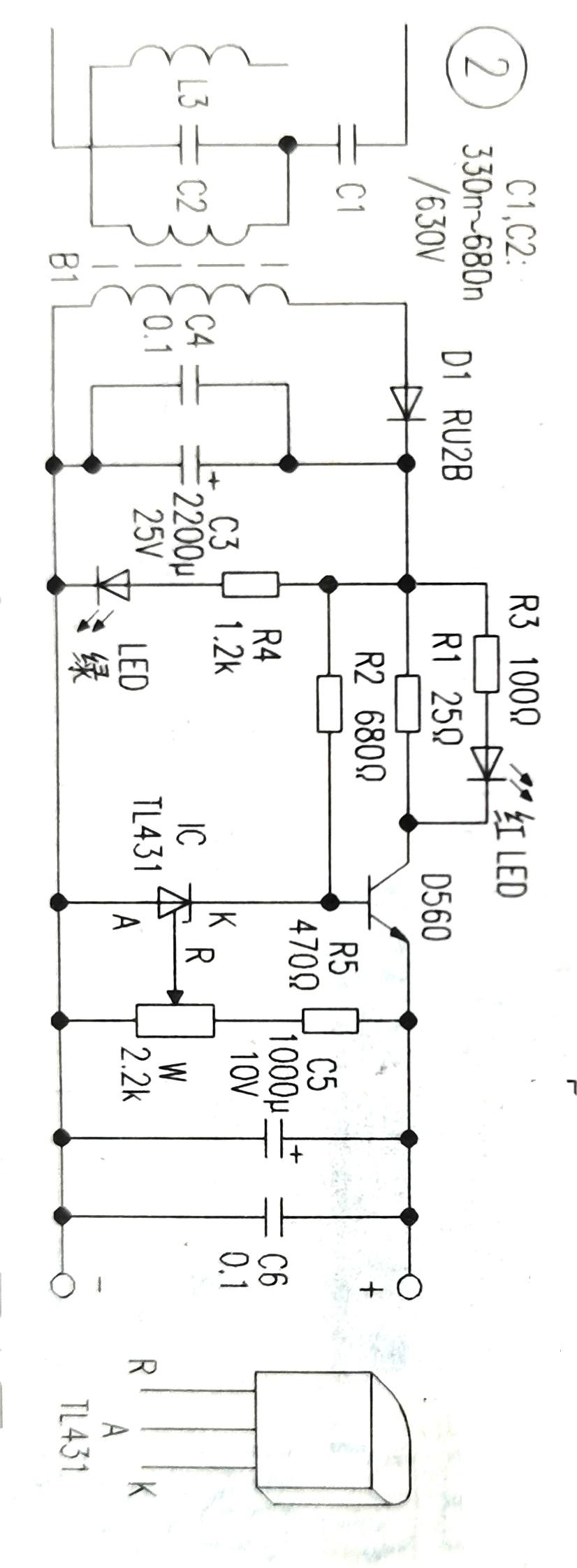

再把A、C两点连接上即可(通电测次级电压输出应为12V左右) 图2为整流、稳压输出电路图。

釆用TL431精密稳压器件, 从而大大提高输出电压的稳定性。

整流管D1一定要釆用高速快恢复二极管,其他元件的选取无特殊要求,将所有元件焊接在3cm×4cm线路板上并检查无误后,可通电调试。调W使输出电压为4.15V即可。

最后,把电子镇流器(作为12V交流电源)和整流稳压这两块线路板起装在小塑料盒内,并引出输出线,则该充电器改制完成。

本充电器还可以用于对镍镉、镍氢电池的充电(只需调整 R1的电阻值使电流达到要求调W使输出电压适合即可)。
