新手学AD电子设计，分四个步骤学习，不用看视频教程也能上手

新手学习Altium Designer软件设计电路图，分为四个步骤——画元器件、原理图、元器件封装和PCB板，学会这四个步骤，就可以不用再看视频教程了，相信会很快上手。

元器件

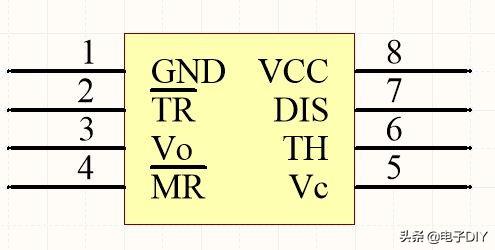

第一步就是画元器件。其实常用的元器件系统自带库里面都有，就是很多特殊芯片、电阻电容等等都需要自己绘制。只有自己会画元器件，电路图才能看得一目了然，事半功倍。

原理图

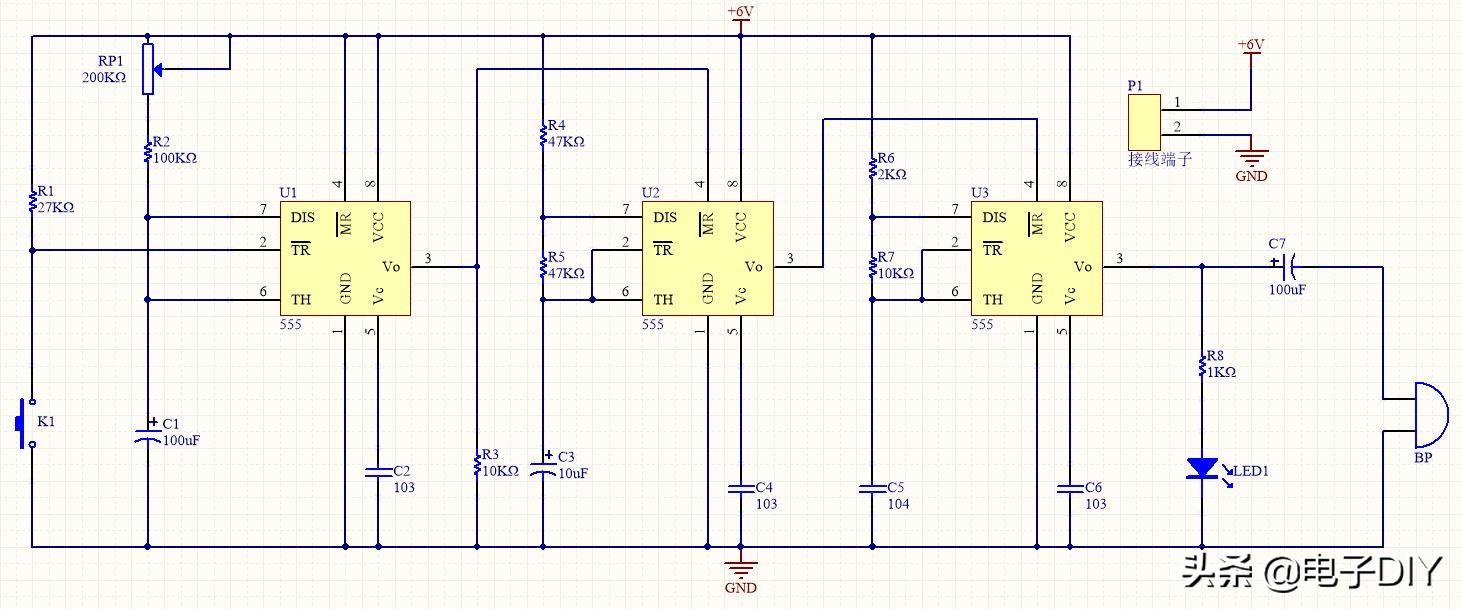

第二步就是绘制原理图。元器件画完之后，然后就是将电路中所有出现的元器件按照自己的思路用导线相连，或串联或并联，然后再更改每个元器件的参数，需要改的话就改，不需要的可以不更改。

元器件封装

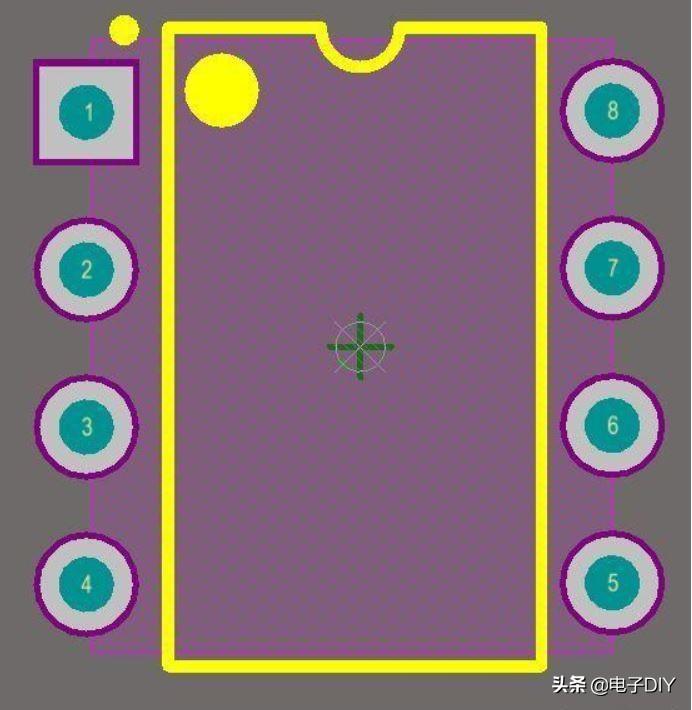

第三步是画封装图。顾名思义，就是元器件的实物尺寸图，按照实际尺寸用AD软件绘制出来，实际就是为了最后一步做准备。

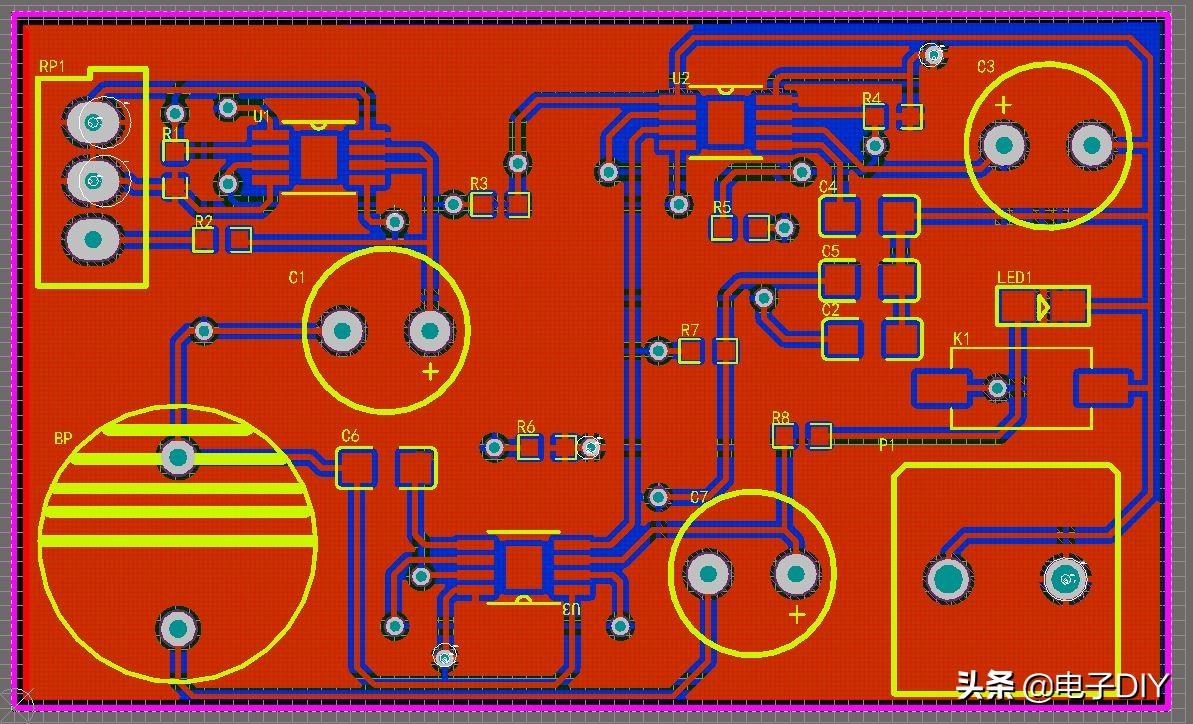

PCB图

第四步就是画印刷电路板PCB图，封装完成之后，再通过Layout手动布线，完工之后导出Gerber文件，交给PCB印刷厂打样就可以了，一个PCB产品电路图就出来了。接下来要做的就是焊板和测试了。这就是一个完整的步骤了。

其实软件操作起来很容易，就是设计可能有难度，设计一个电路需要很长时间的积累，才能慢慢达到工程师的级别；刚刚开始，别急，慢慢来。只要多动手尝试，一定能够设计出一个更为复杂的电路。

有不懂的地方可以一起探讨，可以私信或者留言，看到消息后会第一时间回复。

使用Proteus设计自己的PCB 入门简易教程

PCB和PCB类型：

PCB是印刷电路板的缩写。印刷电路板是电子系统的基本组件。它们由呈板状的基板和基础材料组成，带有铜迹线和各种组件，通过直流电与直流电相连。根据设计，有两种类型的PCB：点状PCB和布局PCB。

点状PCB与布局PCB：

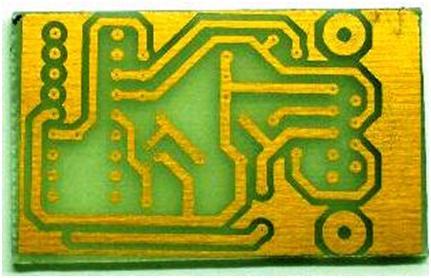

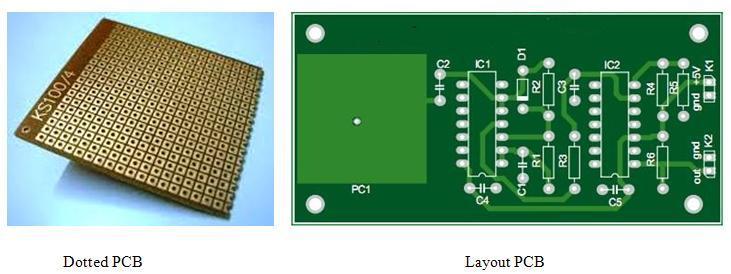

点状PCB的表面上有点可用，相应地将组件插入这些孔中。然后用导线将组件连接在一起并焊接在一起。设计此类PCB十分复杂，可能会出现许多错误。例如，连接引脚并避免连接错误。另一方面，布局PCB更易于设计。我们使用设计软件设计电路的布局，然后通过蚀刻准备铜布局，然后将各种组件焊接到板上。它更简单，出错的机会更少，制造时间也更少。有很多设计软件可用用于设计PCB，例如Express PCB，Eagle PCB，PCBWeb Designer，Zenith PCB，PCB Elegance，Free PCB，Open Circuit Design和Proteus等。我们将使用Proteus设计PCB电路并进行PCB布局。

点击添加图片描述（最多60个字）编辑

什么是 Proteus？

Proteus是用于电子设计自动化的软件；主要用于准备原理图和设计PCB。它具有许多工具，这些工具不仅易于使用，而且有助于PCB设计和学习PCB设计。IT使用集成的自动路由器，实现完整的原理图捕获，可配置的设计规则，支持电源平面，具有交互式电路激励器，遵循行业标准的CADCAM和ODB ++输出，并允许进行3D查看。

设计虚拟PCB布局电路：

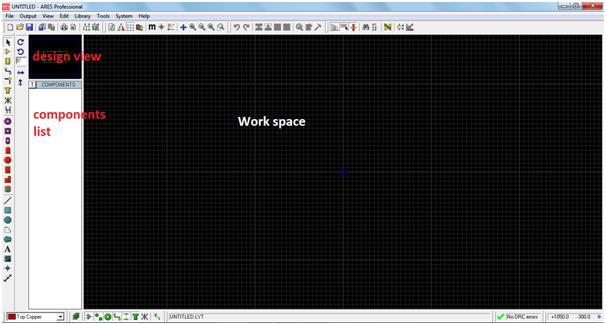

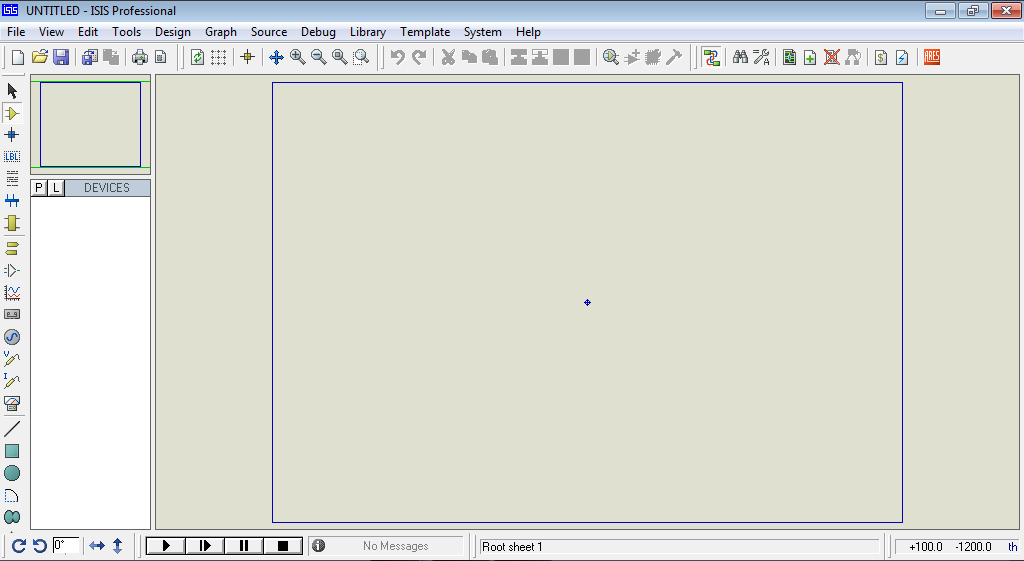

现在，继续进行我们的设计过程。首先，通过单击图标运行程序，然后将出现一个新的启动屏幕。接下来，将出现一个网格状的工作区，如图所示。有可用的按钮可以帮助我们设计PCB。有一个蓝色的矩形轮廓；我们的电路将在这个矩形空间内设计。

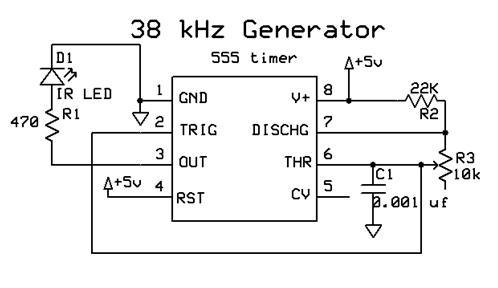

我们将使用Proteus设计以下电路。它是一个使用555定时器IC的38 kHz频率发生器。

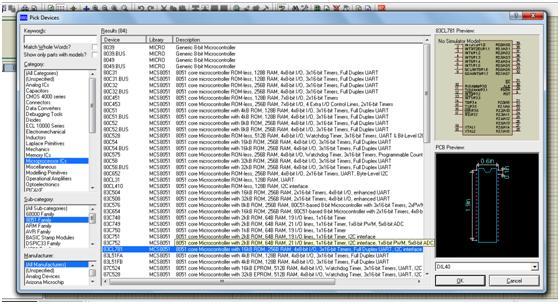

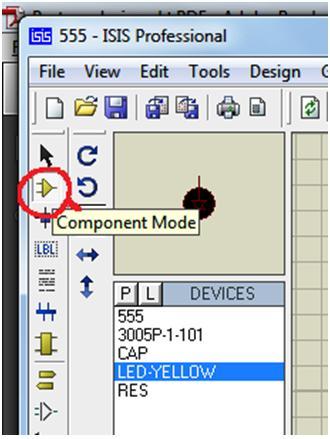

这些组件包括555定时器IC，470K，22K电阻和10K可变电阻，0.001µf电容器以及IR LED。现在转到“库”并选择“选择设备/符号”。将出现一个窗口。选择组件的另一种方法是使用工作区左侧的工具栏。单击“组件模型”或从库中选择。

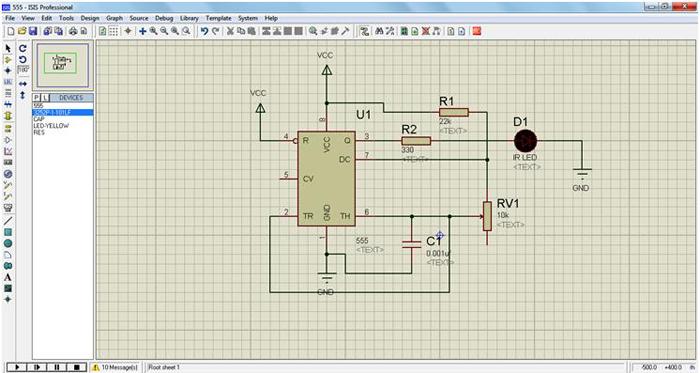

现在，选择所需的所有组件，这些组件将添加到设备列表中。您选择的设备可以使用旋转按钮旋转。然后，您可以将组件放入工作区中。放置完所有组件后，将光标置于组件的引脚末端并绘制连接。连接所有组件，以得到如图所示的设计电路。

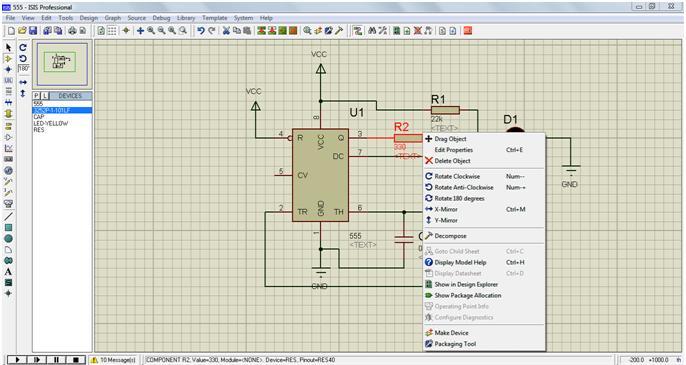

如果要修改任何组件，只需右键单击该组件，将显示一个下拉列表，如图所示。完成后，保存并调试保存的文件。这样，我们的虚拟布局就完成了。

PCB布局设计：

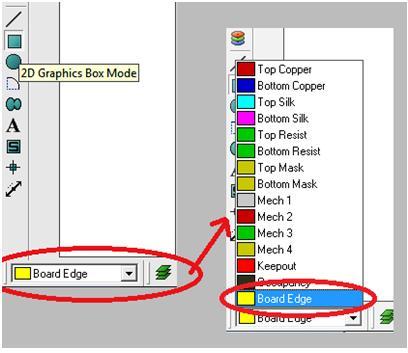

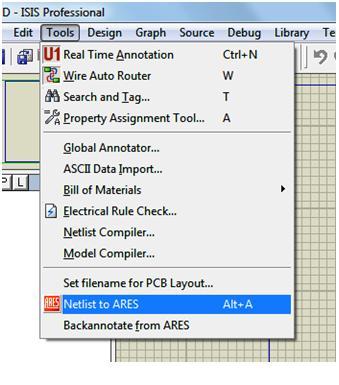

接下来，我们将使用虚拟电路来设计PCB布局。Proteus具有集成的ARES设计套件。我们可以用它来开发我们的PCB。首先，您将打开Proteus并选择“工具”，然后选择“ netlist to Ares”。这将打开一个包含组件列表的窗口。现在，我们将使用“ 2D图形框模式”创建板边缘。单击“选择图层”，然后选择“板边缘”。现在在工作区中绘制一个框。完成后，再次单击，绿线将变为黄色布局。我们的电路将在此框中绘制。如果需要，您也可以展开该框。

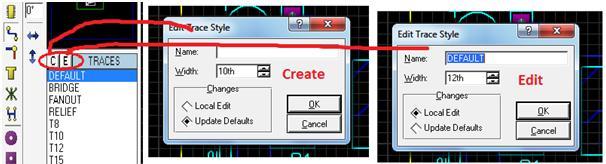

接下来，单击组件并根据需要使用“旋转”按钮旋转，然后将其放置在工作空间中。添加所有组件后，请正确排列组件。您可以通过单击“选择模式”然后选择组件来更改位置，然后将其拖动到所需位置。接下来，连接所有组件。选择“轨道模式”，您可以通过选择“ C”（创建）或“ E”（编辑）来更改轨道宽度，如图所示。选择这些按钮将打开一个新窗口。根据您设计的PCB选择宽度。由于这是在家中制作的爱好者PCB，我们将使用大于25的宽度。在这里，我们将使用35。

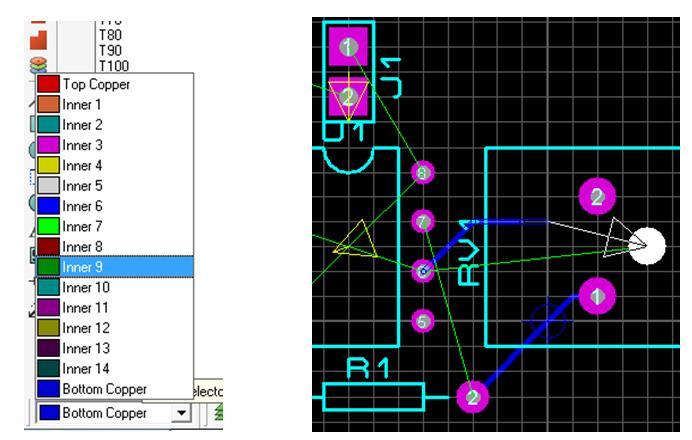

接下来，连接组件，用笔单击组件末端，然后沿绿线显示。完成后，绿线将被删除。如果要设计单层PCB，则将组件放在一侧，而连接在另一侧。在双层中，跟踪和组件在两侧完成。在多层中，不同的层用不同的颜色表示。例如，底层代表蓝色，顶层代表红色，内层也代表不同的颜色。

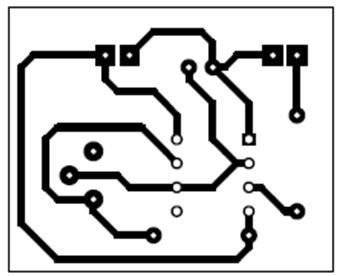

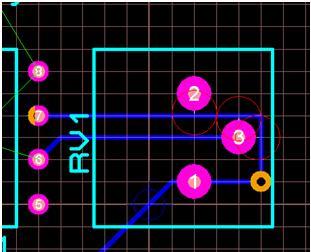

我们的组件走线的方向由白色箭头指示，连接由绿线和蓝线指示。跟踪中的任何错误均以红色圆圈显示。

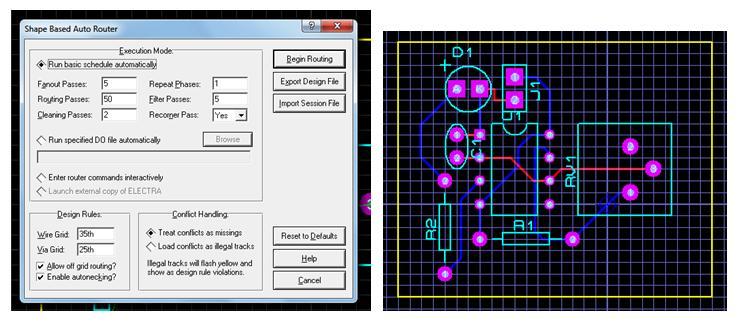

为避免错误，您可以更改轨道路径。对于双层PCB，您可以通过双击鼠标左键来在各层之间更改轨迹，这将有助于将层从另一层更改为另一层。橙色圆圈表示层之间的过孔。使用自动布线工具，您可以自动排列曲目。您可以选择将打开的自动路由器窗口，其中包含所有模式，设计规则和网格宽度选项，您可以进行相应更改，然后单击“路由”。自动路由将开始。如图所示的红色轨道表示顶部轨道，蓝色表示层之间的底部轨道。这是用于双层PCB。

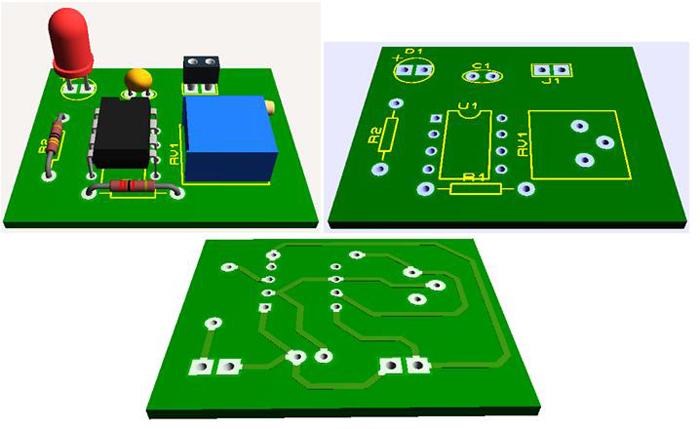

完成跟踪后，将项目保存在与保存Proteus项目相同的文件中。您可以选择3D可视化o查看最终电路。您可以查看所有角度，组件，未放置组件的木板，前视图和后视图。

版面印刷：

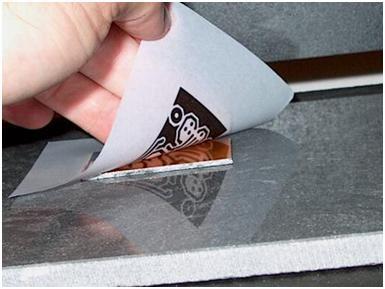

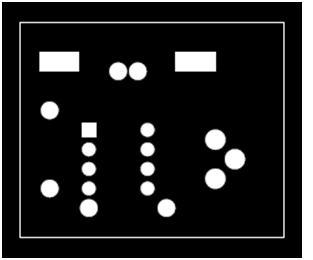

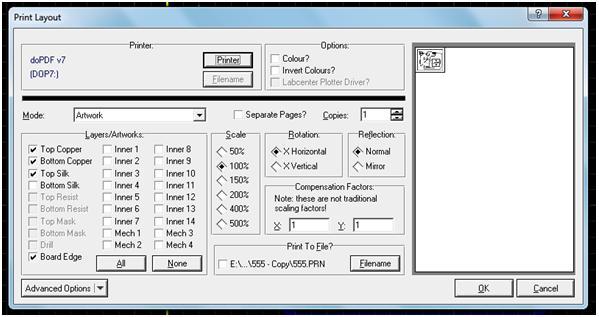

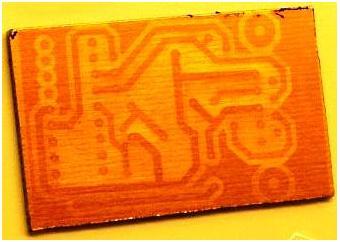

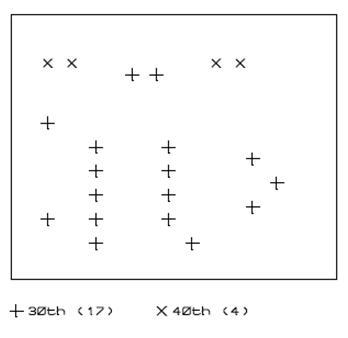

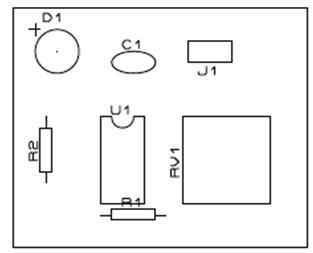

下一步是我们的最后一步，布局打印。为此，转到输出选项，然后选择“打印”。打印布局窗口将打开。有很多选项，例如模式，路径，比例，旋转等。共有4种模式，图稿，阻焊剂，SMT掩模和钻孔图。在美术作品模式下，可以设计出我们设计的黄色模块。请记住，对于底部铜层，我们必须在“反射”中选择更多的镜面。我们将打印许多电路布局图。
