干货｜电源工程师必备求生技能——经典20种模拟电路
初级层次 是熟练记住这二十个电路，清楚这二十个电路的作用。只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。达到高级层次后，只要您愿意，受人尊敬的高薪职业——电子产品和工业控制设备的开发设计工程师将是您的首选职业。
一、桥式整流电路
注意要点：
1、二极管的单向导电性：
二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。
伏安特性曲线：
理想开关模型和恒压降模型：
理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5V。
2、桥式整流电流流向过程：
当u2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止，负载RL是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u 2的负半周，u 2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载RL上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期相同的电压。
3、计算：
Vo, Io,二极管反向电压：
Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2
二、电源滤波器
注意要点：
1、电源滤波的过程分析：
电源滤波是在负载RL两端并联一只较大容量的电容器。由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。
波形形成过程：
输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC,一般Ri〈〈RL,忽略Ri压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0,此后u 2低于u 0，所有二极管截止，这时电容C通过RL放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。当ωt=ωt2时，u 2=u 0, ωt2后u 2又变化到比u 0大，又开始充电过程，u 0迅速上升。ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL放电。如此反复，周期性充放电。由于电容C的储能作用，RL上的电压波动大大减小了。电容滤波适合于电流变化不大的场合。LC滤波电路适用于电流较大，要求电压脉动较小的场合。
2、计算：
滤波电容的容量和耐压值选择
电容滤波整流电路输出电压Uo在√2U 2~0.9U 2之间，输出电压的平均值取决于放电时间常数的大小。
电容容量RLC≧（3~5）T/2其中T为交流电源电压的周期。实际中，经常进一步近似为Uo≈1.2U2整流管的最大反向峰值电压URM=√2U 2，每个二极管的平均电流是负载电流的一半。
三、信号滤波器
注意要点：
1、信号滤波器的作用：
把输入信号中不需要的信号成分衰减到足够小的程度，但同时必须让有用信号顺利通过。
与电源滤波器的区别和相同点：
两者区别为：信号滤波器用来过滤信号，其通带是一定的频率范围，而电源滤波器则是用来滤除交流成分，使直流通过，从而保持输出电压稳定；交流电源则是只允许某一特定的频率通过。
相同点：都是用电路的幅频特性来工作。
2、LC 串联和并联电路的阻抗计算：
串联时，电路阻抗为Z=R+j(XL-XC)=R+j(ωL-1/ωC)；
并联时电路阻抗为Z=1/jωC∥(R+jωL)=
考滤到实际中，常有R<<ωL,所以有Z≈
幅频关系和相频关系曲线：
3、画出通频带曲线：
计算谐振频率：fo=1/2π√LC
四、微分和积分电路
注意要点：
1、电路的作用，与滤波器的区别和相同点；
2、微分和积分电路电压变化过程分析，画出电压变化波形图；
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
五、共射极放大电路
注意要点：
1、三极管的结构、三极管各极电流关系、特性曲线、放大条件；
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图；
3、静态工作点的计算、电压放大倍数的计算。

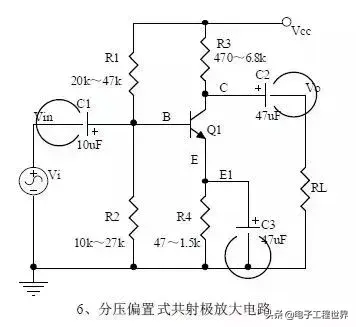

六、分压偏置式共射极放大电路
注意要点：
1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图；
2、电流串联负反馈过程的分析，负反馈对电路参数的影响；
3、静态工作点的计算、电压放大倍数的计算；
4、受控源等效电路分析。

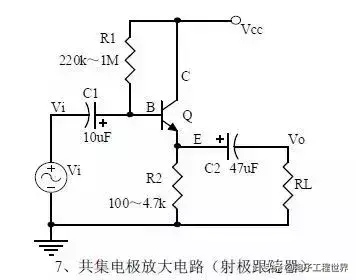

七、共集电极放大电路（射极跟随器）
注意要点：
1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图，电路的输入和输出阻抗特点；
2、电流串联负反馈过程的分析，负反馈对电路参数的影响；
3、静态工作点的计算、电压放大倍数的计算。

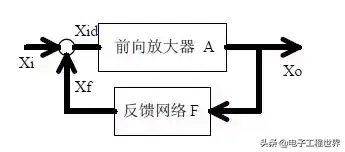

八、电路反馈框图
注意要点：
1、反馈的概念，正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法；
2、带负反馈电路的放大增益；
3、负反馈对电路的放大增益、通频带、增益的稳定性、失真、输入和输出电阻的影响。
九、二极管稳压电路
注意要点：
1、稳压二极管的特性曲线；
2、稳压二极管应用注意事项；
3、稳压过程分析。

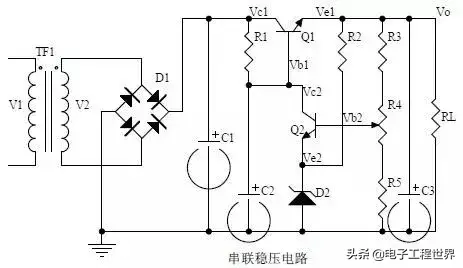

十、串联稳压电源
注意要点：
1、串联稳压电源的组成框图；
2、每个元器件的作用；稳压过程分析；
3、输出电压计算。
十一、差分放大电路
注意要点：
1、电路各元器件的作用，电路的用途、电路的特点；
2、电路的工作原理分析。如何放大差模信号而抑制共模信号；
3、电路的单端输入和双端输入，单端输出和双端输出工作方式。
十二、场效应管放大电路
注意要点：
1、场效应管的分类，特点，结构，转移特性和输出特性曲线；
2、场效应放大电路的特点；
3、场效应放大电路的应用场合。
十三、选频（带通）放大电路
注意要点：
1、每个元器件的作用，选频放大电路的特点，电路的作用；
2、特征频率的计算，选频元件参数的选择；
3、幅频特性曲线。

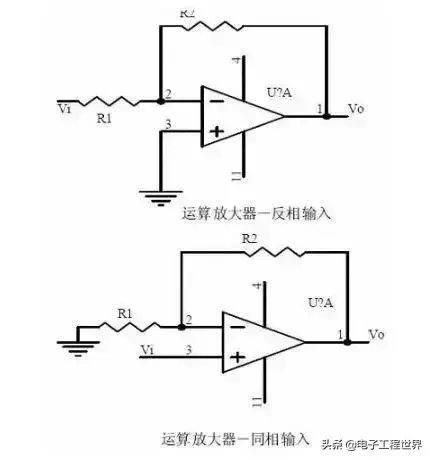

十四、 运算放大电路
注意要点：
1、理想运算放大器的概念，运放的输入端虚拟短路，运放的输入端的虚拟断路；
2、反相输入方式的运放电路的主要用途，输入电压与输出电压信号的相位关系；
3、同相输入方式下的增益表达，输入阻抗，输出阻抗。

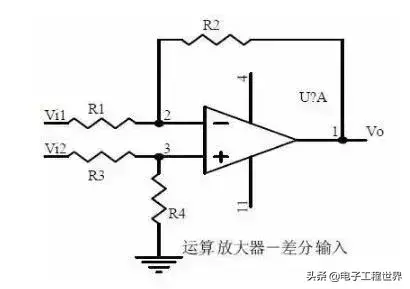

十五、差分输入运算放大电路
注意要点：
1、差分输入运算放大电路的的特点，用途；
2、输出信号电压与输入信号电压的关系式。
十六、电压比较电路
注意要点：
1、电压比较器的作用，工作过程；
2、比较器的输入－输出特性曲线图；
3、如何构成迟滞比较器。
十七、RC振荡电路
注意要点：
1、振荡电路的组成，作用，起振的相位条件，起振和平衡幅度条件；
2、RC电路阻抗与频率的关系曲线，相位与频率的关系曲线；
3、RC振荡电路的相位条件分析，振荡频率，如何选择元器件。
十八、LC振荡电路
注意要点：
1、振荡相位条件分析；
2、直流等效电路图和交流等效电路图；
3、振荡频率计算。
十九、石英晶体振荡电路
注意要点：
1、石英晶体的特点，石英晶体的等效电路，石英晶体的特性曲；
2、石英晶体振动器的特点；
3、石英晶体振动器的振荡频率。

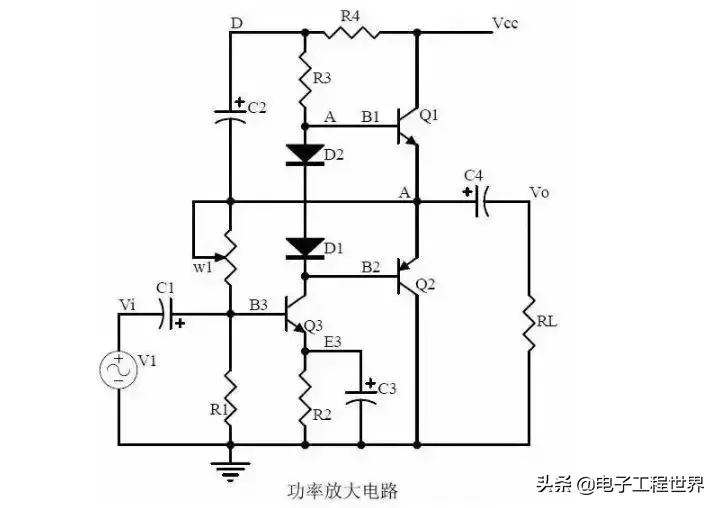

二十、功率放大电路
注意要点：
1、乙类功率放大器的工作过程以及交越失真；
2、复合三极管的复合规则；
3、甲乙类功率放大器的工作原理，自举过程，甲类功率放大器，甲乙类功率放大器的特点。
44条关于模拟电子技术基础知识的总结
1.集成运算放大器是一种高增益直接耦合放大器，他作为基本的电子器件，可以实现多种功能电路，如电子电路中的比例，积分，微分，求和，求差等模拟运算电路。
2.运算放大器工作在两个区域：在线性区，他放大小信号;输入为大信号时，它工作在非线性区，输出电压扩展到饱和值。
3.同向放大电路和反相放大电路是两种最基本的线性应用电路。由此可推广到求和，求差，积分，和微分等电路。这种由理想运放组成的线性应用电路输出与输入的关系(电路闭环特性)只取决于运放外部电路的元件值，而与运放内部特性无关。
4.对含有电阻、电容元件的积分和微分电路可以应用简单时间常数RC电路的瞬态相应，并结合理想运放电路的特性进行分析。
5.PN结是半导体二极管和组成其他半导体器件的基础，它是由P型半导体和N型半导体相结合而形成的。绝对纯净的半导体掺入受主杂质和施主杂质，便可制成P型半导体和N型半导体。空穴参与导电是半导体不同于金属导电的重要特点。
6.当PN结外加正向电压(正向偏置)时，耗尽区变窄，有电流流过;而外加反向电压时，耗尽区变宽，没有电流流过或电流极小，这就是半导体二极管的单向导电性，也是二极管最重要的特性。
7.二极管的主要参数有最大整流电流，最高反向工作电压，和反向击穿电压。在高频电路中，还要注意它的结电容，反向恢复时间，最高工作频率。
8.由于二极管是非线性器件，所以通常采用二极管的简化模型来分析设计二极管电路。主要有理想模型，恒压降模型，折线模型，小信号模型等。在分析电路的静态或大信号情况时，根据信号输入的大小，选用不同的模型，只有当信号很微小，且有一静态偏置时，才采用小信号模型。指数模型主要在计算机模拟中使用。
9.齐纳二极管是一种特殊的二极管，常利用它在反向击穿状态下的恒压特性，来构成简单的稳压电路，要特别注意稳压电路限流电阻的选取。齐纳二极管的正想特性和普通二极管相近。
10.其他非线性二段器件，如变容二极管，肖特基二极管，光电、激光、发光二极管等均具有非线性的特点，其中光电子器件在信号处理，存储和传输中获得了广泛的应用。
11.BJT是由两个PN结组成的三段有源器件，分NPN和PNP两种类型，它的三个端子分别成为发射机e，基极b和集电极c。由于硅材料的热稳定性好，因而硅BJT得到广泛应用。
12.表征BJT性能的有输入和输出特性，均称之为V-I特性，其中输出特性用得较多。从输出特性上可以看出，用改变基极电流的方法可以控制集电极电流，因而BJT是一种电流控制器件。
13.BJT的电流放大系数是它的主要参数，按电路组态的不同有共射极电流放大系数β和共基极电流放大系数α之分。为了保证器件的安全运行，还有几项极限参数，如集电极最大允许功率损耗
和若干反向击穿电压，如
等，使用时应予注意。
14.BJT在放大电路中有共射，共集，共基三种组态，根据相应的电路的输入量和输出量的大小和相位之间的关系，分别将他们称为反向电压放大器、电压跟随器和电流跟随器。三种组态的中的BJT都必须工作在发射结正偏，集电结反偏的状态。
15.放大电路的分析方法有图解法和小信号模型分析法。前者是承认电子器件的非线性，后者是将非线性特性的局部线性化。通常使用图解法求Q点，而用小信号模型法求电压增益，输入电阻和输出电阻。
16.放大电路静态工作点不稳定的原因主要是由于受温度的影响。常用的稳定静态工作点的电路有射极偏置电路等，它是利用反馈原理来实现的
17.频率响应与带宽是放大电路的的重要指标之一。用混合II型等效电路分析高频响应，而用含电容的低频等效电路分析低频响应，二者的电路基础则是RC低通电路和RC高通电路。
18.瞬态响应和频率响应是分析放大电路的时域和频域的两种方法，二者从各自的侧面反映放大电路的性能，存在内在的联系，互相补充。工程上一频域分析用的较为普遍。
19.BJT是控制电流器件，有两种载流子参与导电，属于双极性器件;而FET是电压控制器件，只依靠一种载流子导电，因而属于单极型器件。分析的方法是图解法和小信号模型分析法。
20.按三端有源器件三个电机的不同连接方式，两种器件(BJT，BFET，MESFET，MOSFET)可以组成六种组态。但依据输出量与输入量的大小与相位关系的特征，这六中组态又可以归纳为三种组态，即反相电压放大器，电压跟随器和电流跟随器。
21.由于FET具有输入阻抗高，噪声低(如JFET)，等一系列优点，而BJTβ高， 若FET和BJT结合使用，就可以大为提高和改善电子电路的某些性能指标，BiFET模拟集成电路是按这一特点发展起来的，从而扩展了FET的应用范围。
22.反馈是指把输出电压或输入电流的一部分或全部通过反馈网络，用一定的方式回送到放大电路的输入回路，以影响输入电量的过程。
23.负反馈放大电路有四种类型，电压串联负反馈，电压并联负反馈，电流串联负反馈，电流并联负反馈。
24.功率放大电路是在大信号下工作，通常采用图解法进行分析。研究的重点是如何在允许失的的情况下，尽可能提高输出功率和效率。
25.与甲类功率放大电路相比，乙类互补对称功率放大电路的主要优点是效率高(78.5%)。为了保证安全工作，乙类时极限参数需满足
26.功率BJT输入特性存在死区电压，工作在乙类的互补对称电路将出现交越失真，克服方法是采用甲乙类(接近乙类)互补对称电路。通常用二极管或
扩大电路进行偏置。
27.大功率器件主要有达林顿管，功率VMOSFET，DMOSFET。为了保证安全运行，可从其散热，防止功率BJT二次击穿，降低使用定额，和保护措施等考虑。
28.交流电网电压转换为稳定的直流电压，为此要用整流滤波和稳压等环节来实现。
29.为抑制输出电压中的纹波，通常在整流电路后一个滤波环节。滤波电路一般可以分为电容输入式(直流输出电流较小且负载功率不变)和电感输入式(负载电流大)。
30.为了保证输出电压不随着电网电压，负载和温度的变化而产生波动，可以再接入稳压电路。在小功率供电系统中，多采用串联反馈式稳压电路，在移动式电子设备中或要求节能的场合中，多采用由集成开关稳压器组成的DC/DC变换器供电;而中、大功率稳压电源一般采用PWM(PFM)集成的控制电路再外接大功率开关调整管的开关稳压电路。
31.串联反馈式稳压电路的调整管工作在线性放大区，利用控制调整管的管压降来调整输出电压，他是一个带负反馈的闭环有差调节系统;开关稳压电源的调整管是工作在开关状态，利用利用控制调整管导通和截止时间的比例来稳定输出电压，他也是一个带负反馈的闭环有差调节系统。它的控制方式有脉宽调制性(PWM)，买频调制型(PFM)，混合调制型(即脉宽——频率调制)。
32.集成电路运算放大器是模拟电路中应用广泛的一种器件，它用于信号的运算，处理，变换，测量，和信号产生电路，还用于开关电路中。虽具有非线性的特点，但是一般作为线性电路器件使用。
33.半导体是现代电子技术的重要组成部分，具有体积小，重量轻，使用寿命长，输入功率小，功率转换效率高的特点。
34.双极性三极管(BJT)是一种三端器件，内部有两个离得很近的背靠背的PN结(发射结和集电结)。两个PN结加上不同极性、不同大小的偏置电压时，半导体三极管呈现不同的特性和功能。BJT是放大电路最重要的组成之一。
35.放大电路的功能是将微弱的电信号不失真的放大到需要的数值。为了增强微弱的电信号，几乎每个电子系统中都要用到放大电路。
36.三端放大器件，场效应管(FET)。1金属-氧化物-半导体场效应管(MOSFET)。2结型场效应管(JFET)。由于MOSFET工艺成熟且可以做的很小。从而可以做成超大规模集成电路和大容量的可编程器件或者储存器。
37.结型FET中的结既可以是一个普通的PN结，构成通常所说的JFET，也可以是一个肖特基势垒结，构成一个金属-半导体场效应管(MESFET)。MESFET可以用在高速或者高频电路中。如微波放大电路。
38.FET放大电路的三种组态形式：共源极，共漏极，共栅极结构。
39.MOSFET体积很小，在集成电路放大器中，常用增强型或者耗尽型MOSFET做成电流源作为偏置电路或者有源负载。
40.与BJT不同FET只有一种载流子——电子或者空穴导电，故称FET为单极型器件。
41.BJT属于电流控制电流型器件。FET是电压控制电流型器件。电真空器件是电压控制电流型器件。微电子电路的制造工艺决定的。
42.按照极性的不同反馈分为负反馈和正反馈，所有实用的放大电路中都要适当的引入负反馈，用以改善放大电路的一些性能指标。正反馈会造成放大电路的工作不稳定。但在波形产生(即震荡)电路中则要引入正反馈，已构成自激振荡的条件，
43.向负载提供功率的放大电路成为功率放大电路。主要用于增强电压幅度或电流幅度，因而成为电压放大电路或者电流放大电路。
44.小功率稳压电源的组成由：电源变压器，整流，滤波，和稳压电路。
