视频监控前端建设规范（立杆+设备箱+布线+取电+防雷接地）

视频监控前端点位建设主要包括了立杆建设、设备箱建设、前端布线、前端取电及实施和防雷接地。

一、立杆建设

立杆用于监控摄像机及治安卡口设备的安装，根据实现的功能不同，立杆的形式不一，监控立杆按照高4-6米横臂1-3米，选择热镀锌喷塑钢管。在横臂上安装专用避雷针，选择合适位置安装避雷针使得摄像机和设备箱均在避雷针的保护角范围之内，从而对摄像机和设备箱内设备进行直击雷保护。避雷针下引线与防雷接地体连接为一体，立杆整体设计符合国标及行业标准的要求。

1、监控立杆

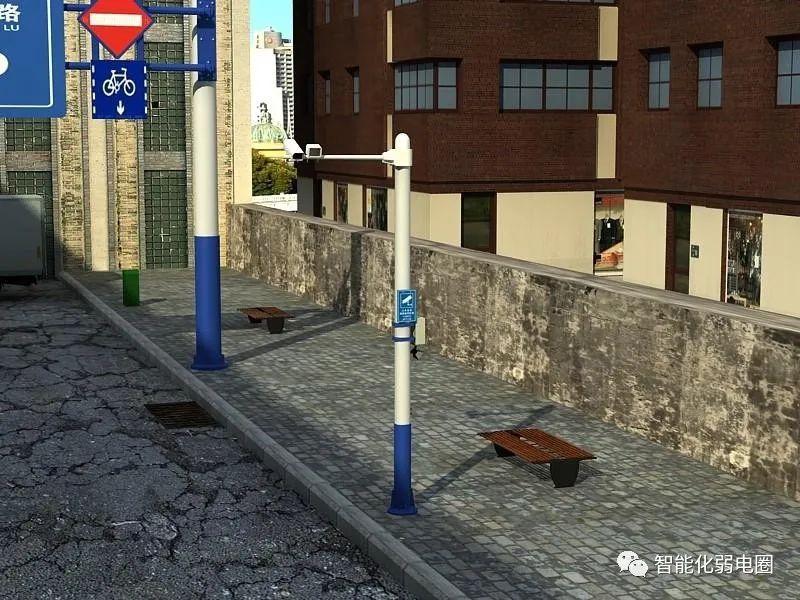

室外摄像机不仅能够有宽阔的视野和俯瞰效果，而且图像稳定，不产生机械抖动。监控杆件分为不同规格，根据现场环境设置不同高度的杆件。监控摄像点安装在十字路口或道路边时，需考虑到道路行车安全。在杆件上配置抱杆箱以便于网络等设备安装。立杆的设计安装目标除考虑日晒雨淋抗腐蚀性外，还考虑了减少迎风面积和抗震抖动因素，显示画面不会抖动。

根据所需监控的范围、角度、场景以及现场条件来选择摄像机的安装方法，由于大部分监控的地点都在道路或室外公共场所，摄像机的安装固定以立杆为主。

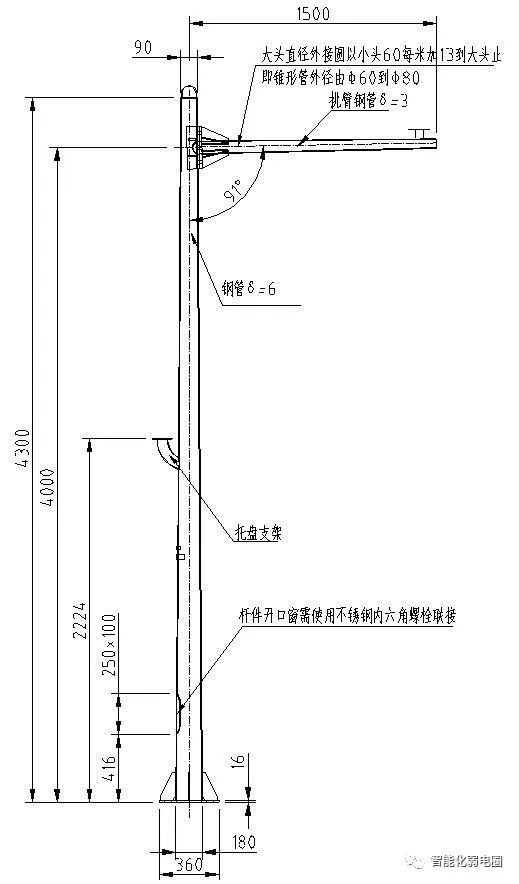

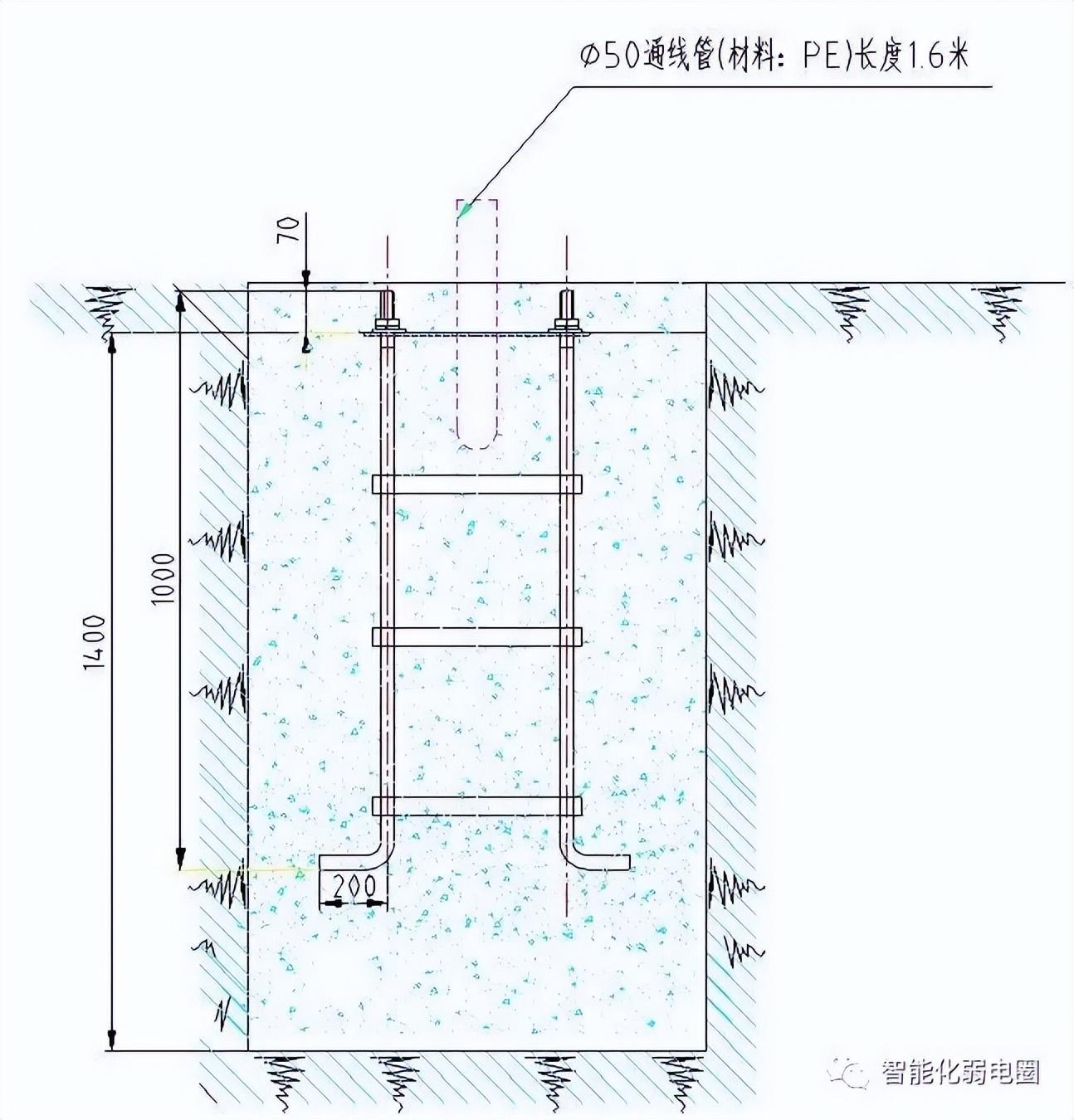

立杆采用锥型热镀锌管，下底部的管径180mm，上部管径90mm，管壁厚度6mm。立杆应做灌筑基础，采用标号不小于C25的商品混凝土，基础深度不小于1400mm。立杆高度适宜。

独立立杆，杆在装好摄像机后在≤6级风时不晃动，摄像机的输出图像不抖动；

所有的电源、交换设备、防雷器等前端辅助设备都安装在设备箱内，内部安装架的设计充分考虑设备的安装位置，同时具有防雨、防尘、防高温、防盗等功能。

2、地笼

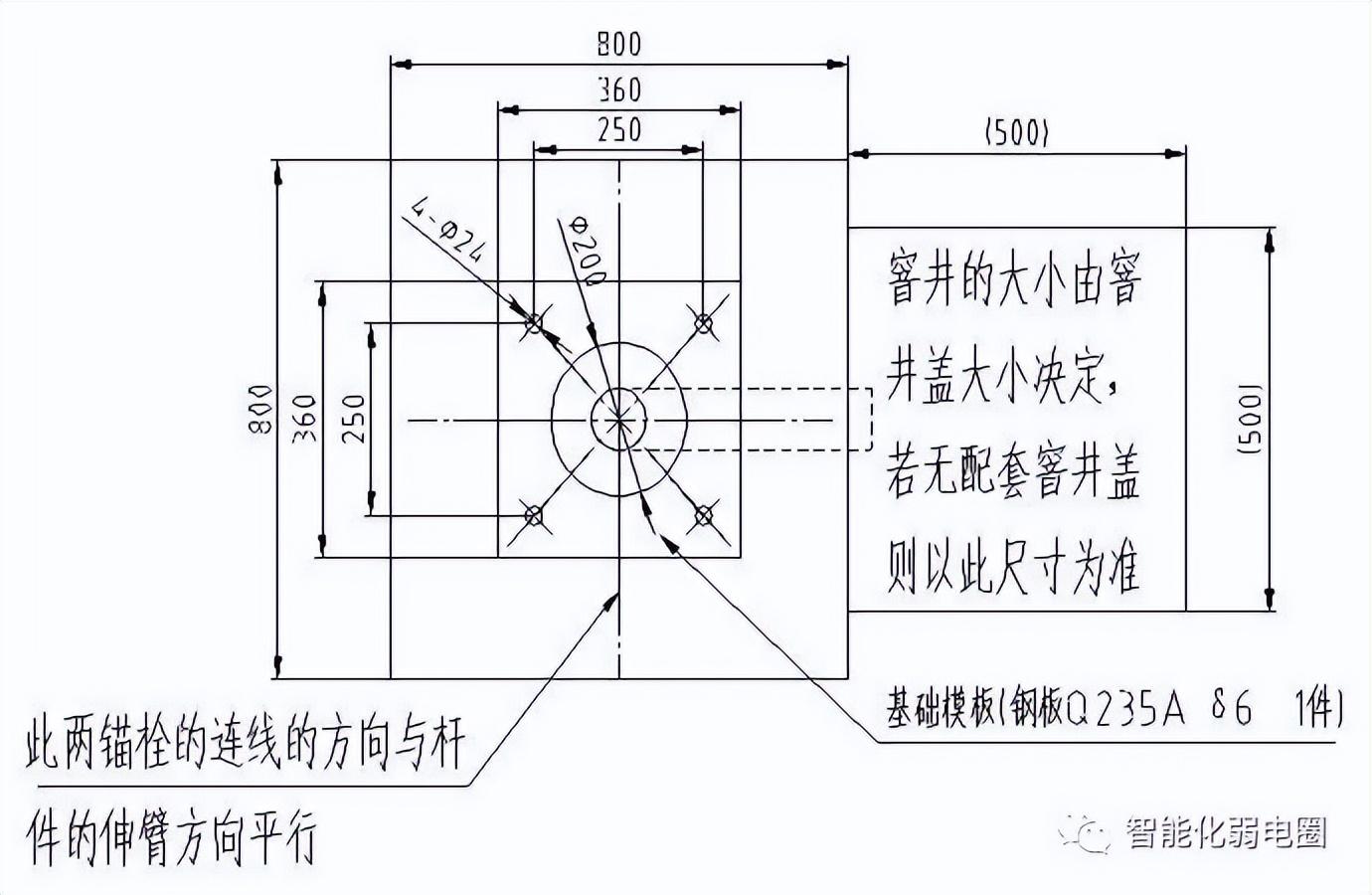

每根立杆配备一个地笼。地笼含地笼骨架、镀锌扁铁、接地桩、通线管和接地电缆。

二、设备箱建设

1、监控前端设备箱安装

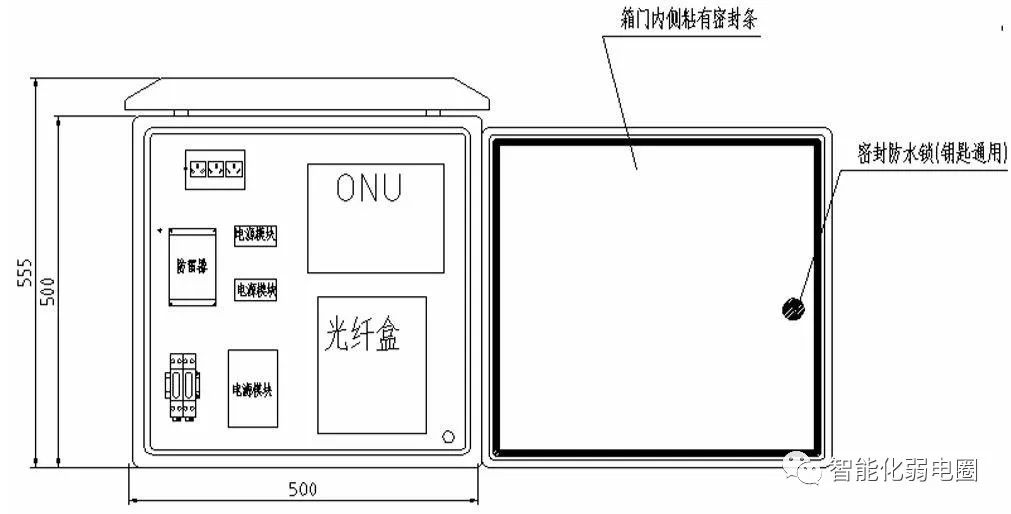

箱体采用1.2mm的不锈钢板，整体喷塑，然后丝印标志和文字。箱体技术要求如下：箱体的宽×高×深为500mm×400mm×250mm；一个箱体配备两个抱箍；箱体内部安装铝板，铝板上打孔攻丝，所有设备安装在安装铝板上；提供箱体内部安装设备的安装附件和安装螺钉；箱体安装防水锁，所有锁芯统一钥匙；整箱防水，箱门内侧粘有密封条,其密封条宽度应大于10mm,并具有一定的厚度，保证箱门的密封性良好；箱体外部丝印标志和文字。

避雷器、空气开关、网络设备、电源适配器安装在同一个设备箱内。考虑到设备安全和维修方便，同时防止人员随手破坏，设备箱安装于监控立杆距地面2.5m处。

设备箱内安装一个防雷器和两个接地柱。两个接地柱分别为电源接地和防雷接地，接地柱通过接地铜线连接到接地镀锌扁铁上。

2、机箱内布线

监控点所用网线规格为CAT5E国标线，此线用于摄像机－避雷器-网络设备之间的网络接口连接。

强电线路和弱电线路通过不同的穿线孔从杆体内穿入设备箱内，设备箱内强电、弱电分别通过隔板两端的专用穿线孔进行穿线，穿线孔距离符合安全距离要求。线端的标识依据统一编码规则做好永久标签。

三、前端布线

电缆沟深度以电缆穿线套管埋置后其顶部距路面的距离≮450㎜为准。

电缆沟尽量平直，或略呈倒“U”字型。电缆沟底部要求平整，所有碎屑清理干净并填上50～80㎜的细软沙土。不设窨井的拐弯处线管的圆角半径（R≮20D。㎜，D。为电缆外径），且线管转向圆滑、流畅。

机动车道的电缆沟修复用25＃以上的混凝土修复，修复后的高度高出0～5㎜，

行人道和绿化带上的电缆沟，按原地貌修复。使用硬质塑料管做电缆管时，管的周围有30～50㎜的混凝土的保护层。

杆件与控制机箱旁、电缆拐弯处、电缆管直线长度超过60米时，或两端电缆管不在同一平面相距100㎜以上时，设置窨井。窨井的井底中心位置垂直埋置一段200㎜的2寸镀锌管，作为渗水孔用；窨井四壁及底部（除渗水孔外）批荡水泥沙浆。渗水孔面略低于底部5㎜以方便渗水。

四、前端取电及实施

一般采取就近取电的方式为前端设备来进行供电。各摄像机终端在就近的公共供电网络(如路灯供电网、周边住宅等)取一路220V 市电，市电经加装独立电表，与主干线路隔离并引到设备箱使用，保证了引入部分电源线路的漏电及防雷防护。所有供电线路在管道中间不允许有任何接头。

主干线路通过立杆下端的接线井送入到安装在立杆上的设备箱内，如不是主干线路路由终点，主干线路从设备箱内迂回接线井并往下一监控点续传。所有接线在设备箱内完成，接线井内不留供电线路的接线头，以保证用电安全。供电线路做好标签（标牌），内容明确本段供电线路“源头”和“去向”。标签设置在设备箱内，标牌设置在接线井内，标牌防腐蚀性强，具有永久标识特性。

取电线路接入设备箱内空气开关电源的输入端，空气开关电源输出端接二合一避雷器（避雷器）的电源输入端，避雷器电源输出端再接各电源适配器，适配器连接各类设备。通过避雷器的电源接口过度后再连接各类电源适配器的目的是将电源适配器和设备置于避雷器的保护之下。

安装在同一位置的数个前端摄像的供电由设备箱统一供电，而设备箱采用就近取电的供电方式。

五、防雷接地

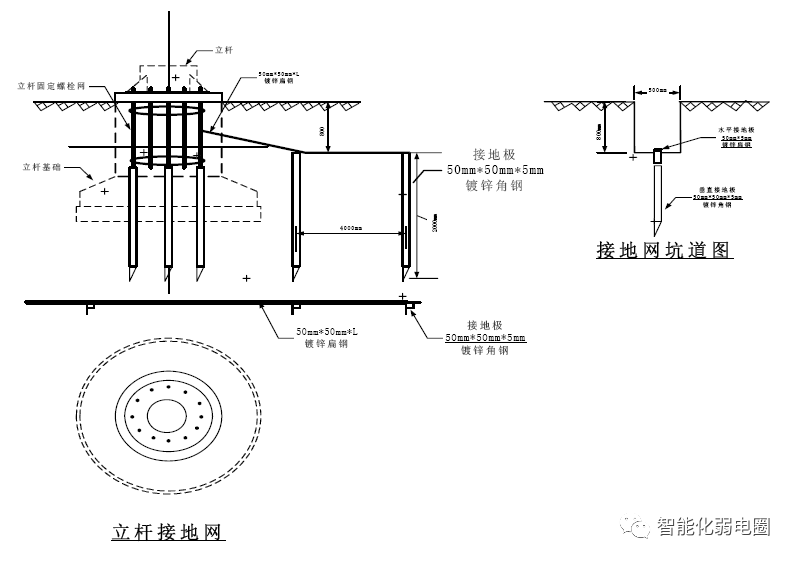

严格执行国家的有关标准和规范，立杆防雷接地电阻≦10Ω,接地网布置依据地形进行设计。立杆的基础由钢筋网加混凝土构成，首先用三根Ф50毫米的钢管或50*50*5mm的角钢作为接地极，同时用镀锌扁钢把四根接地极焊接形成接地网的一部分，再此接地网与法兰盘进行焊接，钢管或角钢经过热镀锌工艺处理，以增加抗腐性能和提高其导电性能。
