电气工程师｜摇表，你确定会摇吗？摇表使用方法图解

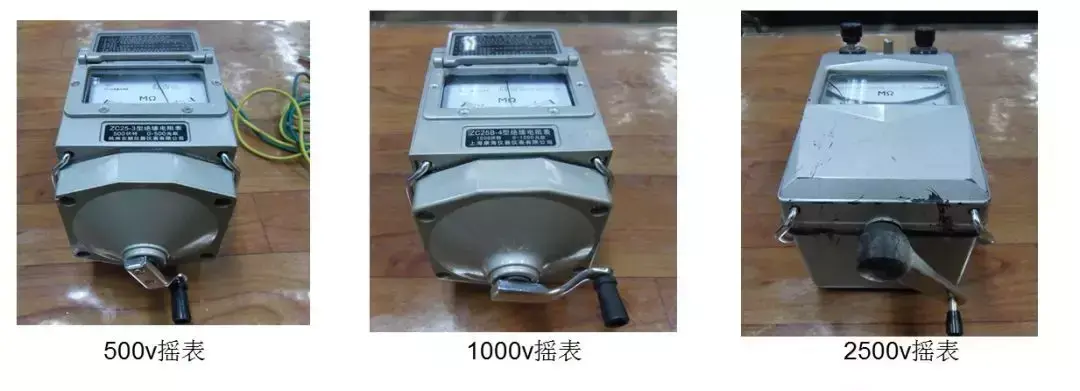

摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。摇表的额定电压有500、1000、2500V等几种。

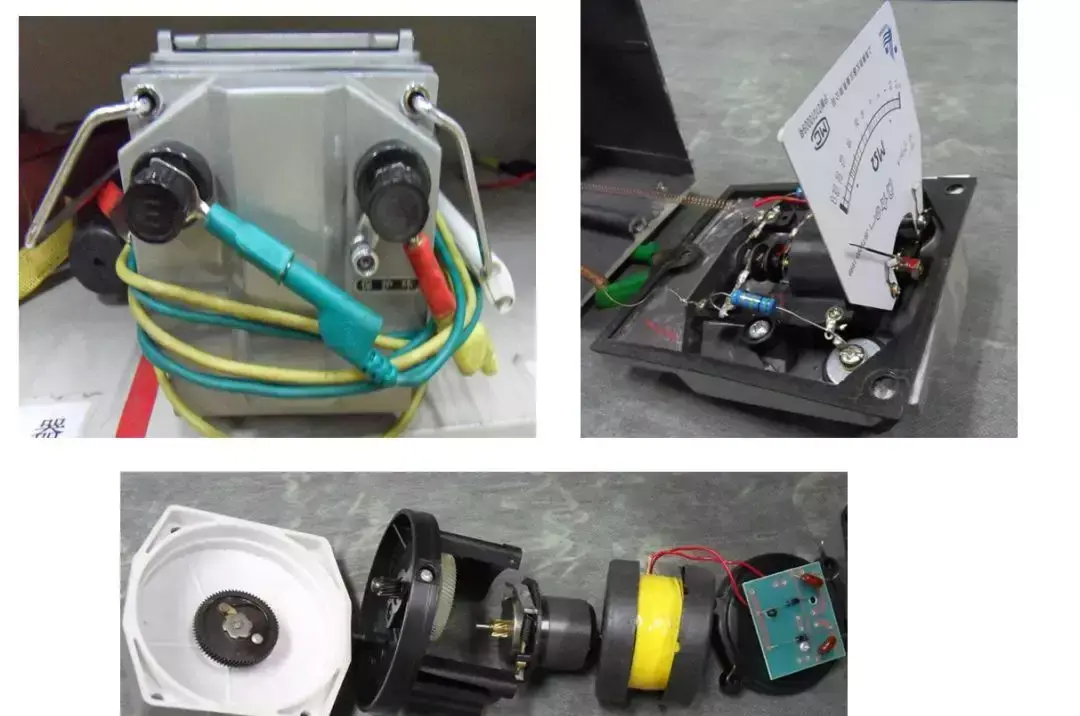

▶摇表的结构
摇表由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。

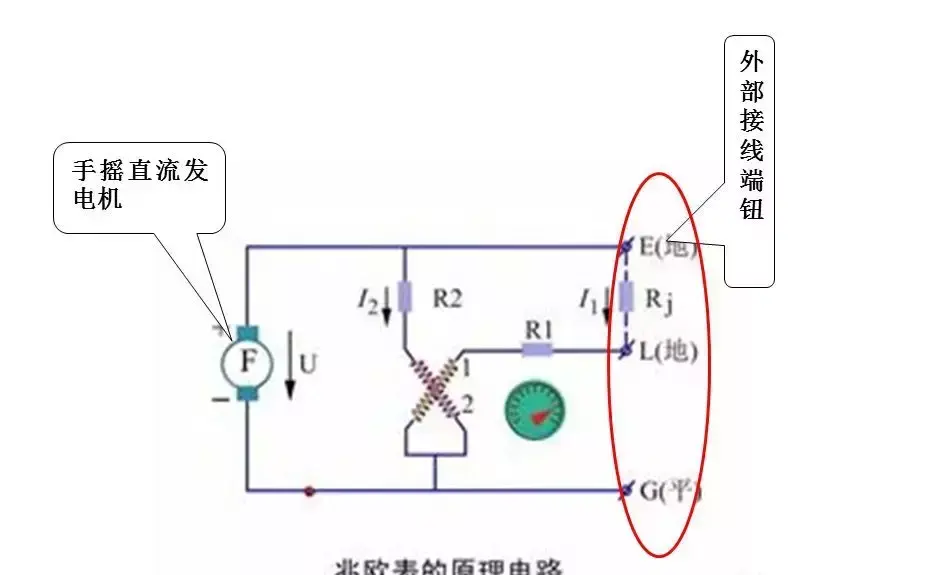

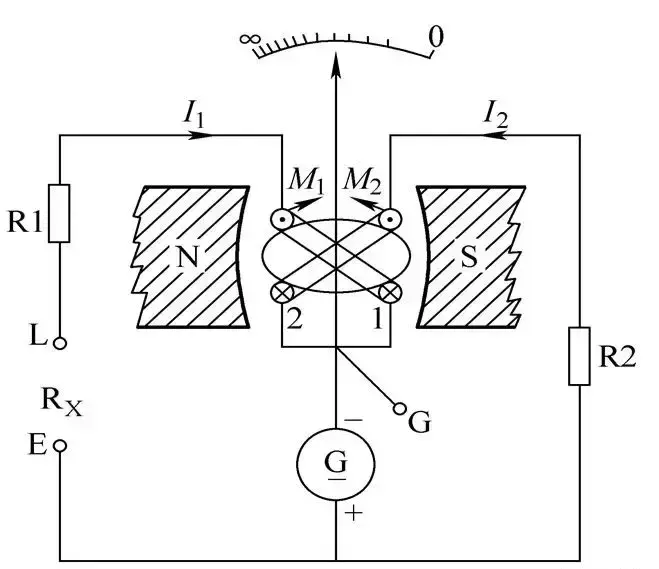

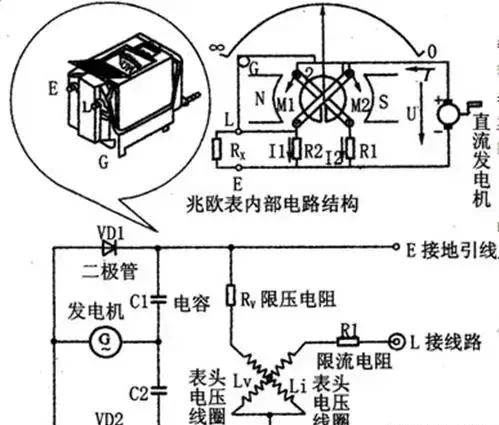

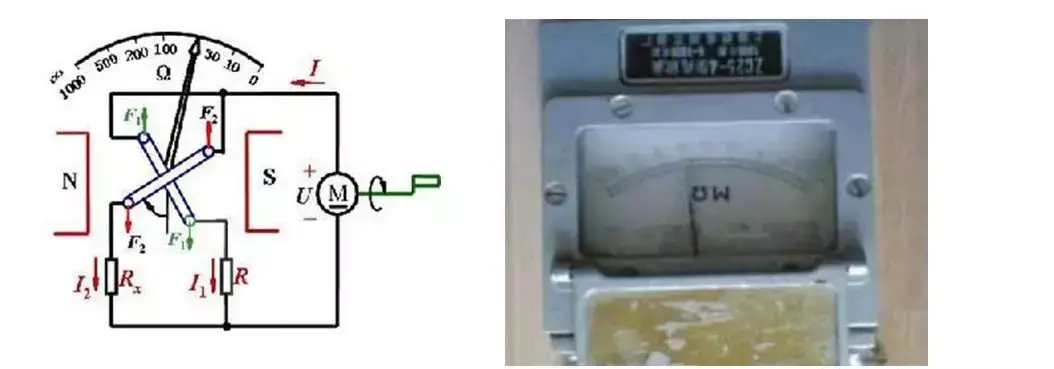

▶摇表的工作原理
1、被测电阻Rx接在“L”与“E”端钮之间。
2、摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电。
当以120转/分速度均匀摇动手柄时，表内的直流发电机输出该表的额定电压，在线圈1与被测电阻间有电流I1，在线圈2与表内附加电阻R2有电流I2，两种电流与磁场作用
产生相反的力矩，当I1电流最大（即被测电阻为0），指针指向刻度0。当I2电流最大（即开路状态），指针指向刻度无穷大∝，当被测电阻为一定值时，指针指在被测电阻的数值，由于摇表没有游丝，不能产生反作用力矩，所以摇表在不测时停留在任意位置（即不定位），而不是回到零，这跟其他指针式的仪表有区别的。
▶摇表的选择
1）摇表的额定电压一定要与被测电气设备或线路的工作电压相适应。一般额定电压在500伏以下的设备，选用500伏或1000伏的摇表；额定电压在500伏及以上的设备，选用1000~2500伏的摇表。
2）摇表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。
▶摇表的使用
1）摇表的接线

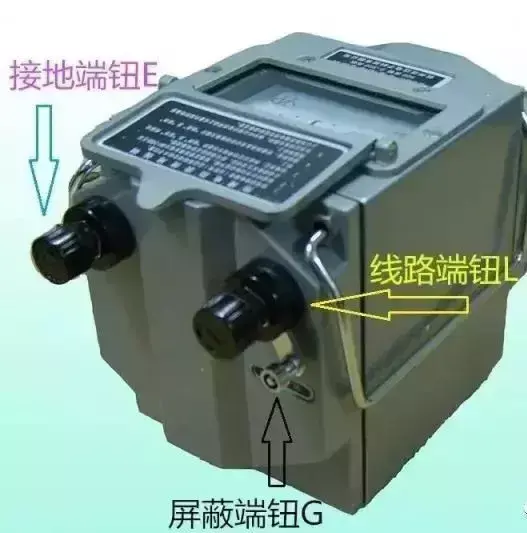

摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。
当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。
2）摇表的检查

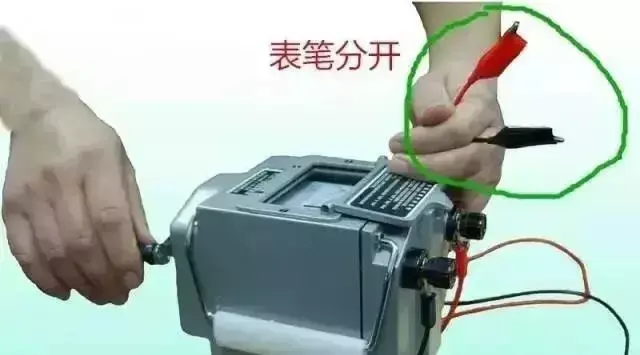

【开路试验】 在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。

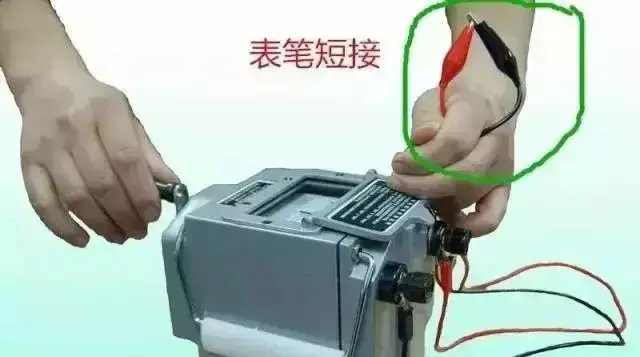

【短路试验】 将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。
（1）观测被测设备和线路是否在停电的状态下进行测量。并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。
（2）将被测设备与摇表正确接线。摇动手柄时应由慢渐快至额定转速120r／min。
（3）正确读取被测绝缘电阻值大小。同时，还应记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。
▶常用电气设备的摇测方法详解
（1）测量照明或电力线路对地的绝缘电阻
将摇表接线柱的（E）可靠接地，（L）接到被测线路上。按顺时针方向摇动摇表的发电机手把，转速由慢变快，转速达120/分钟匀速摇动，约一分钟后发电机转速稳定时，表针也稳定下来,这时表针指示的数值就是所测得的绝缘电阻值。测量方法如图所示。
（2）测量电机的绝缘电阻
将摇表接线柱的（E）接机壳。（L）接到电机绕组上,以120转/分的速度摇动摇表手柄。指针稳定后读数。测量方法如图所示。
（3）测量变压器各相线圈绝缘电阻
1）测量各相线圈对地绝缘电阻时，将绕组的导线接摇表（L）接线柱，将设备外壳和铁芯接摇表（E）接线柱，瓷瓶外表接于（G）接线柱。测量方法如图所示。
2）测量绕组的相间绝缘电阻时，用摇表的（L）接线柱和（E）接线柱分别接任意两根导线，分别测量相间绝缘电阻。
（4）测量电缆的绝缘电阻
1）铠装电缆
测量电缆相对地的绝缘电阻时：将被测两端分别接（E）和（L）两接线柱，将（G）接线柱引线接到电缆壳芯之间的绝缘层上。测量方法如图所示。
测量电缆相对相绝缘时：被测其中一相接（L）接线柱，将另外的任意一相接摇表（E）接线柱，转动摇表，即测得相间绝缘电阻值，用同样的方法测另二相间绝缘电阻值。测量方法如图所示。
2）橡套电缆
测量橡套电缆的对地绝缘电阻时，将摇表（L）用连线接在主芯线上，再将接地端钮（E）接在接地芯线上，并用导线连接橡胶护套后，另一端接在摇表的（G）接线柱上，转动手柄，测出相对地绝缘电阻值。测量方法如图所示。
测量相间绝缘电阻时，可分别将两端（L）和（E）分别接任意两相芯线，即可测出相间绝缘电阻值。测量方法如图所示。
▶摇表使用时的注意事项（13个）
1、使用摇表测量高压设备绝缘，应由两人担任。
2、应视被测设备电压等级的不同选用合适的绝缘电阻测试仪。
3、测量用的导线，应使用绝缘导线，其端部应有绝缘套。
4、摇表与被测设备之间应使用单股线分开单独连接，并保持线路表面清洁干燥，避免因线与线之间绝缘不良引起误差。
5、测量绝缘时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作后，方可进行。在测量中禁止他人接近设备。
6、在测量绝缘前后，必须将被试设备对地放电。被测设备必须与其他电源断开，以保护设备及人身安全。
7、测量线路绝缘时，应取得对方允许后方可进行。
8、在有感应电压的线路上 (同杆架设的双回线路或单回路与另一线路有平行段)测量绝缘时，必须将另一回线路同时停电，方可进行。
9、在带电设备附近测量绝缘电阻时，测量人员和摇表安放位置，必须选择适当，保持安全距离，以免摇表引线或引线支持物触碰带电部分。移动引线时，必须注意监护，防止工作人员触电。

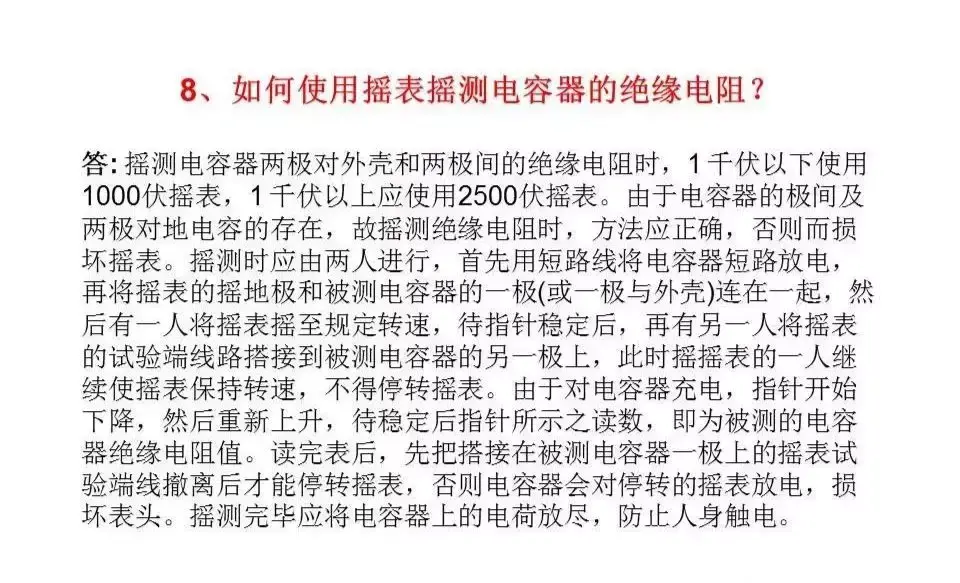

10、摇测时，将摇表置于水平位置，摇把转动时其端钮间不许短路。摇测电容器、电缆时，必须在摇把转动的情况下才能将接线拆开，否则反充电将会损坏摇表。
11、摇动手柄时，应由慢渐快，均匀加速到120r／min，并注意防止触电。摇动过程中，当出现指针已指零时，就不能再继续摇动，以防表内线圈发热损坏。

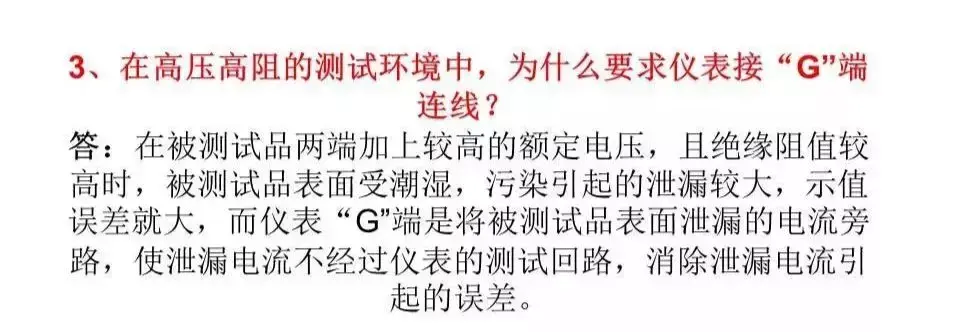

12、为了防止被测设备表面泄漏电阻，使用摇表时，应将被测设备的中间层（如电缆壳芯之间的内层绝缘物）接于保护环。
13、禁止在雷电天气或在邻近有带高压导体的设备处使用摇表测量。

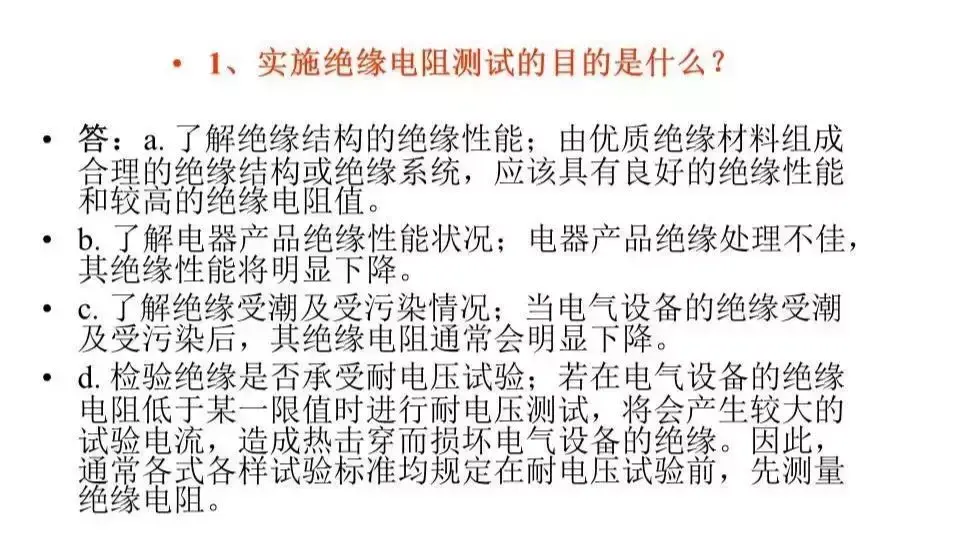

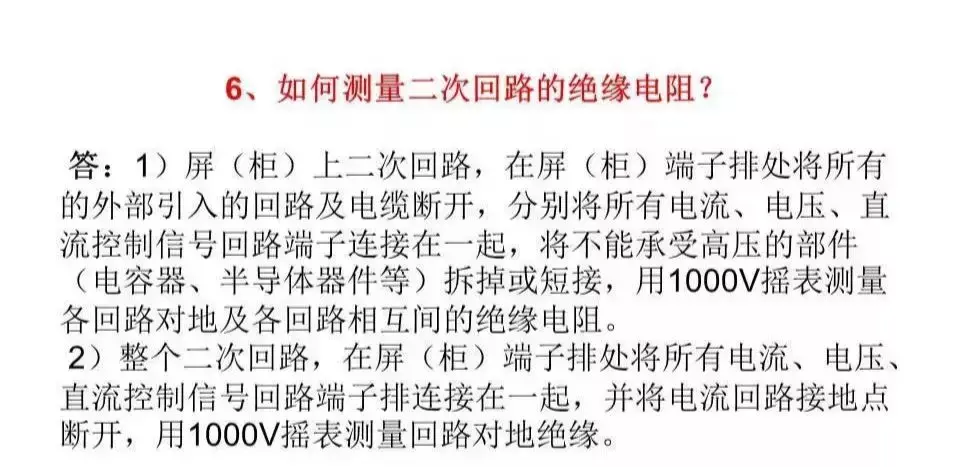

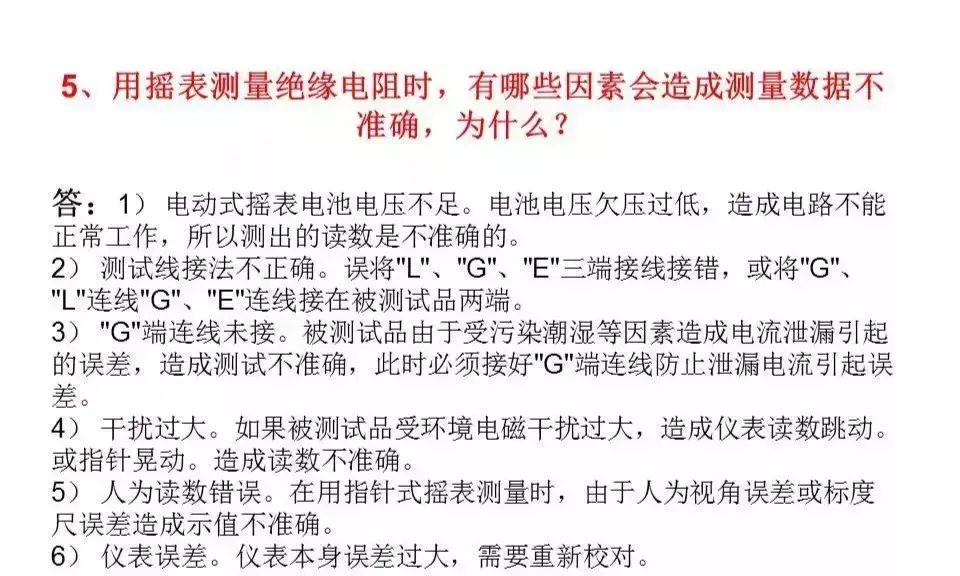

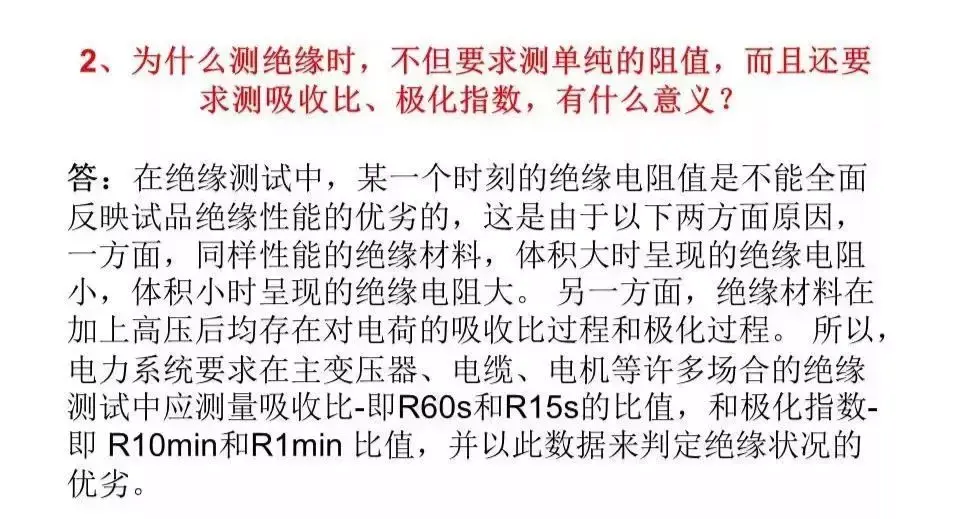

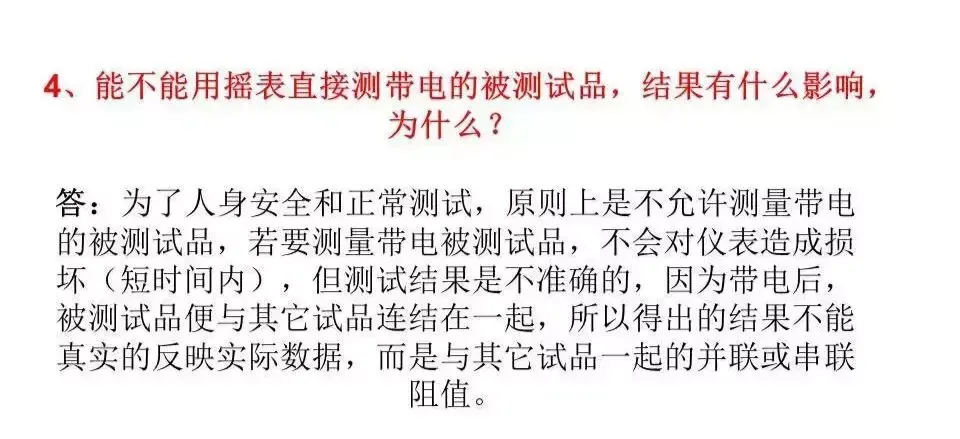

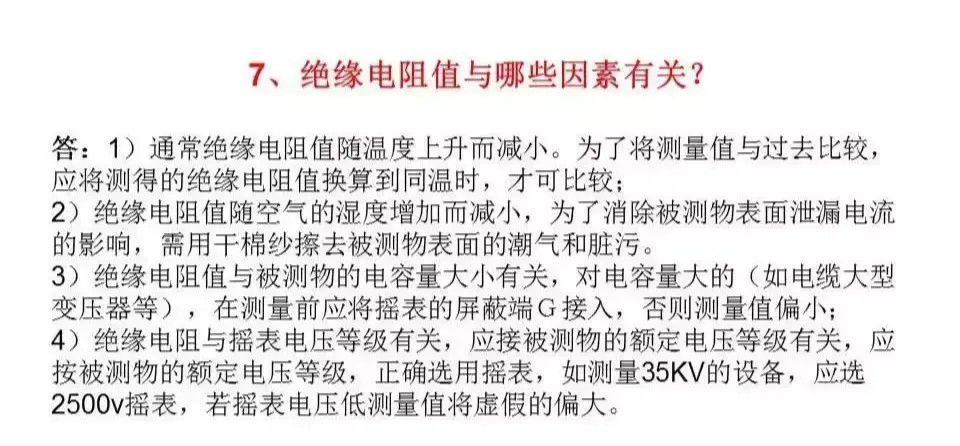

▶关于绝缘电阻测量的几个问题
欢迎大家加入我们的电气施工技术交流群：386330931，与更多同行人士交流学习
扫描下面小程序，能领取更多优惠券哦！
点击~了解更多~有视频的精彩讲解
电气工程师入门(17)蔡杏山编图书配套视频 #兆欧表
电气工程师入门教学(兆欧表1)：摇表(兆欧表)介绍。
这是一台绝缘电阻表，又称兆欧表，又称照表。照表在测量的时候需要用手摇动手柄，所以又称摇表。在测量的时候手摇动手柄的时候内部有个发电机，它可以产生零到五百伏的直流电压。手柄摇动速度越快产生电压越高，最高可以产生了五百伏的电压。如果速度摇的很快的时候手柄会打滑，也就是速度不能再快了。
这是兆欧表附带的两根表笔，一根红表笔，一根黑表笔。在表表的中间为刻度盘，刻度盘这里零兆，它的单位为兆欧，这里是五百兆，这是无穷大，逐渐变大。这是保护盖，保护盖有绝缘电阻表的使用说明。另外不使用的时候可以把盖子翻下来保护刻度盘。
在照表这里上面有两个测试夹接线端，这两个接线段一根接红表笔，一根接黑表笔。这个一端上面标了个一字母一，是接地端，称为接地端。接黑表笔，接线端上标一个欧鲁。五号是线路测试端，接红表笔，还有一个保护环接线端。在特殊使用的时候使用，一般情况下不接线。
