SMT设备——AI插件机的工作原理

AI插件机是现代工业自动化生产中不可或缺的一部分,其工作原理如下:

1. 输送带:AI插件机通常由一条输送带组成,用于将电子元器件从仓库中取出并运送到插件位置。

2. 视觉系统:AI插件机配备高精度视觉系统,通过机器学习算法对电子元器件进行识别和定位。

3. 机械臂:机械臂是AI插件机的核心部件,通过高精度伺服电机和运动控制器实现快速、准确的插件操作。

4. 插件头:AI插件机采用专用插件头,根据电子元器件的形状和尺寸进行定制,确保插件的准确性和可靠性。

5. 通信接口:AI插件机与上位机之间通过通信接口进行数据交换,实现生产过程的实时监控和控制。

6. 控制系统:控制系统是AI插件机的核心,由微处理器、可编程逻辑控制器等组成,实现对整个插件过程的自动化控制。

综上所述,AI插件机的工作原理是通过输送带将电子元器件运输到指定位置,由视觉系统进行识别和定位,机械臂进行插件操作,插件头根据电子元器件形状和尺寸进行定制,通信接口实现与上位机的数据交换,控制系统实现自动化控制。

SolidWorks所有实用插件详解一览

大家都知道SolidWorks有很多插件,但是可能初学者对solidworks都有哪些插件以及这些插件的真实用途不是很了解,在这里做一些介绍,如有错误请大家批评指正。其中标记绿色字体的插件常用。

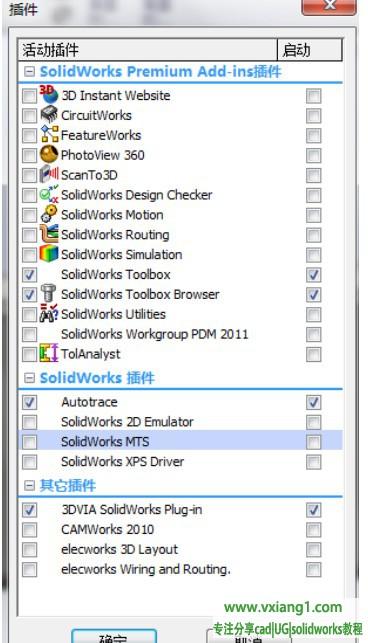

在Solidworks 中点击"工具"会有"插件"栏,如图所示:

1.

3D Instant Website 是一套全新的工具, 能使 Solidworks 的使用者快速且方便的创造、发表一个生动又有安全性的 3D交互式的网页。利用 3D Instant Website将现有的3D实体模型利用网页格式发表在 Solidworks 提供的网站或是公司内部的网站上3D Instant Website 亦可将 Soli dworks 特有的电子工程视图(eDrawing)放在网页上提供一个传统型态的2D工程图形态,但还拥有涂彩、3D模型及动画特色的沟通工具。

2.

CircuitWorks(TM) 有助于电力和机械设计工程师确定所打印的电路板适合并可用于机械产品中。CircuitWorks 功能现在可作为 SolidWorks Office Prem ium 的一部分而使用。比如复印机传真机手机等电子产品设计。

3.

FeatureWorks 可以在SolidWorks 的零件文件中对输入的实体特征进行识别。实体模型被识别为特征以后,在 SolidWorks 中以特征的形式存在,并和用 SolidWorks 软件生成的特征相同。FeatureWorks 对静态的转换文件进行智能化处理,获取有用的信息,减少了重建模型所花费的时间。FeatureWorks 最适合识别规则的机加工轮廓和钣金特征,其中包括拉伸、旋转、孔和拔模等特征。

a. 拉伸特征,特征的轮廓是由直线、圆或圆弧构成

b. 圆柱或圆锥形状的旋转特征

c. 所有孔特征,包括简单孔、螺纹孔和台阶孔

d. 筋和拔模特征

e. 等半径圆角

4.

PhotoWorks 软件用于产品真实效果的渲染,可产生高级的渲染效果图,该软件使用非常方便,设计人员可以利用渲染向导一步步完成零件或装配真实效果的渲染。

利用PhotoWorks可以进行以下几种渲染:

a. 设置模型或表面的材质和纹理

b. 为零件表面贴图

c. 定义光源、反射度、透明度以及背景景象

d. 利用现有的材质和纹理定义新材质或纹理

e. 图像可以输出到屏幕或文件

f. 可以进行实时渲染

5.

Scan To 3D三维实物扫描数据处理工具。 可以打开扫描数据(网格或点云文件) ,准备数据,然后将之转换成曲面或实体模型,大幅度减少从非数码数据建造复杂3D模型所需的时间,并为模型参数化提供直接的参照。还可利用这一手段验证制造精度。专用于逆向工程。

6.

SolidWorks Design Checker 对标注尺寸的标准、字体、材质和草图等设计要素进行验证,以确保 SolidWorks 文件满足预定义的设计标准。 SolidWorks Design Checker 仅在SolidWorks Professional 和 SolidWorks Premium 中可用。

7.

SolidWorks Motion运动仿真分析工具 。SolidWorks Motion可帮助您研究接触力和摩擦等物理数据,在设计周期的早期测试和完善您的设计。无论您是调整马达和促动器的尺寸、确定功率消耗、开发凸轮还是改进齿轮运动,SolidWorks Motion都将使快速开发更多备选设计的过程变得更简单。作用:模拟装配体中运动学和动力学的问题。

8.

SolidWorks Routing管路、缆束设计工具 。SolidWorks Routing 可以实现各种类型的管道、管筒和电力电缆系统的设计自动化,并简化设计。此外,对于需要绘制用于实际生产的电缆和缆束管路详细图的设计人员来说,SolidWorks Routing 提供的缆束文档功能可以进一步提高电子子系统设计的工作效率。

9.

Toolbox 与SolidWorks 完全集成的智能化标准零件库 ,Toolbox 提供了如 ISO 、DIN 等多标准的标准件库。利用标准件库,设计人员不需要对标准件进行建模,在装配中直接采用拖动操作就可以在模型的相应位置装配指定类型、指定规格的标准件。 设计人员还可以利用Toolbox 简单地选择所需标准件的参数自动生成零件。

Toolbox 提供的标准件以及设计功能包括以下多种。

a. 轴承以及轴承使用寿命计算。

b. 螺栓和螺钉、螺母。

c. 圆柱销。

d. 垫圈和档圈。

e. 拉簧和压簧。

f. PEM 插件。

g. 常用夹具。

h. 铝截面、钢截面梁的计算。

i. 凸轮传、链传动和皮带传动设计。

10.

Toolbox 的浏览器,在加载 Toolbox 时,不要忘记把它也加上。

11、

Utilities是一套可以用来特征比较分析和修改零件几何体的插件,利用比较特征可以分析出一个零件的两个版本之间的差异。

例如:一个零件的衍生版本有倒角,而原来的零件无倒角,人们很难观察出它们的区别,这时就利用Utilities找出它们的差别。利用Utilities比较两个零件分为“比较特征”和“比较几何体”。“比较几何体”用于比较输入的零件。上述例子属于“比较特征”。利用Utilities可以提高工作效率。

12.

solidworks workgroup pdm产品数据管理系统插件,主要有以下功能:

a、文件的查找和分类

b、修改文件控制和共享状态

c、电子仓库安全管理和版本的更新

d、向上(在何处使用)或向下(从哪里来)跟踪参考

e、生成报表

13、

TolAnalyst 是一个公 差分析工具,用来研究公差和组合件方法对于组合件两个特征之间的尺寸堆叠的影响。各项研究的结果是一个最小和最大堆叠、一个最小和最大平方根总和(rss)公差堆叠、以及一份有影响的特征和公差的清单。

14、

Autotrace自动扫描插件提供类似PhotoShop中魔术棒的功能帮助我们捕捉图片的边界,从而转换成曲线加以再利用。

15、

2D Emulator插件模拟 2D CAD 软件命令行。此命令在 emulator(模拟程序)中可使用,与 SolidWorks 草图绘制工具类似,包括:2D CAD 绘制实体 (点、线、圆弧,等)、其它绘制工具(圆角、倒角、尺寸,等)、视图工具(平移、视图、缩放、)实体属性(颜色、等)、信息(清单、等)、特征生成(拉伸、旋转)、系统工具(对齐、绘制,等)。

16、

Mts 插件模块将 SolidWorks 零件或装配体文件输出到 Viewpoint (.mts) 文件。您可在互联网上使用 Viewpoint 查阅器查看 Viewpoint 文件。Viewpoint 文件包含模型压缩的几何体。Viewpoint (MTS) 转换程序也生成 .mtx 文件,此文件为 XML 格式。这是模型的动画和属性文件。输出的文件只包含图形信息。您不能编辑这些文件。

17、

Xps Driver 转换器插件可以在 SolidWorks 中生成 XPS(XML 纸张规格)文件,并在 SolidWorks eDrawings 浏览器或 XPS 浏览器中打开该文件。

18、

3dvia 插件可读取 SolidWorks等许多标准CAD 格式的 3D CAD 数据,还可创建高度压缩的轻化文件格式。3DVIA Composer 可输出格式,包括 Microsoft Office、PDF、HTML、SVG、CGM 等,允许用户将 3DVIA Composer 生成的内容集成到现有产品文档中。借助 3DVIA Composer,您可以轻松快捷地创建用于以下方面的内容:装配/ 拆解说明、维修程序、技术图解、现场服务手册、零件目录、交互 3D 动画、用户手册、基于 Web 的目录。

19.

CAMWorks是一款基于直观的实体模型的CAM软件,CAMWorks是SolidWorks 认定的加工/CAM软件黄金产品,为公众认可的SolidWorks设计软件提供了先进的加工功能。作为SolidWorks第一款CAM软件,提供了真正的基于知识的加工能力。CAMWorks在自动可加工特征识别 (AFR) 以及交互特征识别 (IFR)方面处于国际领先地位。CAMWorks 提供了真正跟随设计模型变化的加工自动关联,消除了设计更新后重新进行编程上的时间浪费。

20、

电气机柜三维布局作为新一代高端软件,允许用户对所有数据实时操作,基于SQL Server的数据库内核提供多种模式图纸:单线制图纸,原理图,设备管理,输入/输出列表图等。elecworks 实现了 SolidWorks 3D 模型与图纸中对应电气符号间数据的双向实时更新。

21、

应用elecworks wiring and Routing步路与布线附加模块,根据电缆布线图和接线情况,您可以在SolidWorks中设计布线模型,同时对所计算的不同电缆长度实时更新零件表。

22、Geartrax齿轮和齿轮副设计软件

Geartrax 主要用于精确齿轮的自动设计和齿轮副的设计,通过指定齿轮类型、齿轮的

模数和齿数、压力角以及其它相关参数, Geartrax 可以自动生成具有精确齿形的齿轮。

为工程师提供了一种简单易用的、在Solidworks内部就可完成的 驱动零件实体造型工具。

可以设计的齿轮类型包括直齿轮、斜齿轮、锥齿轮、链轮、渐开线、齿形带齿轮、蜗轮

和蜗杆、花键、V带齿轮等。

主要特点和功能如下:

a. 直观易用,真正的精确渐开线齿廓,渐开线齿廓曲线可导入SolidWorks草图。

b. 英制径节 和公制模数可选;支持主要工业国家标准;

c. 变位量自动计算;真正的精确渐开线齿廓;

d. 支持塑料齿轮设计标准;具有ANSI和BS(英国标准)米制键槽选项;

e. 齿轮所有参数均可由用户控制。

f. 渐开线齿廓曲线可导入solidworks草图,单个齿实体可以加入已有 prt文件。

1、 nsimulationxpress是有限元分析的简易版。

2、 floxpress 流体分析是流体分析的简易版。

3、 dfmxpress 一种用于核准 SolidWorks 零件可制造性的分析工具。使用 DFMXpress 识别可能导致加工问题或增加生产成本的设计区域。

4、 使用 DriveWorksXpress 可以自动化您的设计过程,从您设置的基于规则的项目中生成模型的无限多变体并反复运行。

5、 计算产品生命周期的软件。
