电子元器件技术培训（一）
电子元器件
电子电路中常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、变压器、压敏电阻、保险丝、光耦、滤波器、接插件、电机、天线等。本课件只针最常用的各种元件进行讲解，抛砖引玉，各位学员在日常中应注意积累相关知识。
电阻
作为电路中最常用的器件，电阻器，通常简称为电阻（以下简称为电阻）。电阻几乎是任何一个电子线路中不可缺少的一种器件，顾名思义，电阻的作用是阻碍电子的作用。在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。

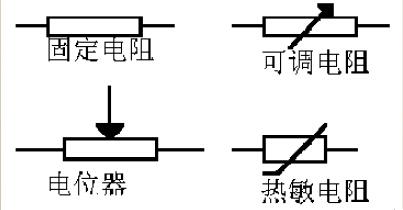

电阻的符号表示
碳膜电阻器是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
优点：制作简单，成本低；
缺点：稳定性差，噪音大、误差大。
金属氧化皮膜电阻器
随着电子设备的发展其构成的零件亦趋向小型化、轻型化及耐用化等趋势。在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。
优点：体积小、精度高、稳定性好、噪音小、电感量小；
缺点：成本高。
绕线电阻器、无感性绕线电阻器
把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低，阻值范围宽，但性能差，很小采用。
优点：功率大；
缺点：有电感，体积大，不宜作阻值较大的电阻。
水泥型绕线电阻器
将电阻线绕於无咸性耐热瓷件上或用氧化膜电阻等固定电阻器，外面加上耐热，耐湿及耐腐蚀的材料保护固定而成。水泥型电阻是把电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。具有耐高功率、散热容易、稳定性高等特点，额定功率一般在1瓦以上。
优点：功率大；
缺点：有电感，体积大，不宜作阻值较大的电阻。

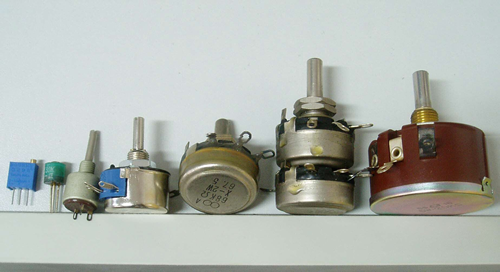

电位器
1.有机实芯电位器
由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。该电位器的特点是结构简单、耐高温、体积小、寿命长、可靠性高，广泛用于焊接在电路板上作微调使用；缺点是耐压低、噪声大。
2.线绕电位器
用合金电阻丝在绝缘骨架上绕制成电阻体，中心抽头的簧片在电阻丝上滑动。线绕电位器用途广泛，可制成普通型、精密型和微调型电位器，且额定功率做的比较大、电阻的温度系数小、噪声低、耐压高。
3.合成膜电位器
在绝缘基体上涂敷一层合成碳膜，经加温聚合后形成碳膜片，再与其他零件组合而成。这类电位器的阻值变化连续、分辨率高、阻值范围宽、成本低。但对温度和湿度的适应性差，使用寿命短。
4.多圈电位器
多圈电位器属于精密电位器。它分有带指针、不带指针等形式，调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的相同特点外，还具有线性优良，能进行精细调整等优点，可广泛应用于对电阻实行精密调整的场合。

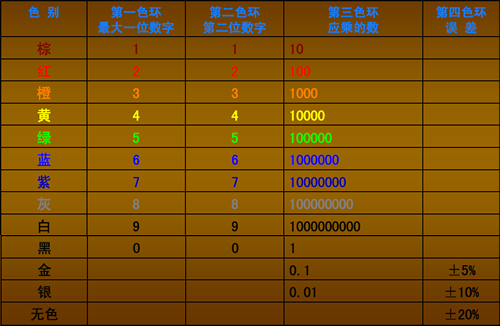

电阻的标称及识别方法

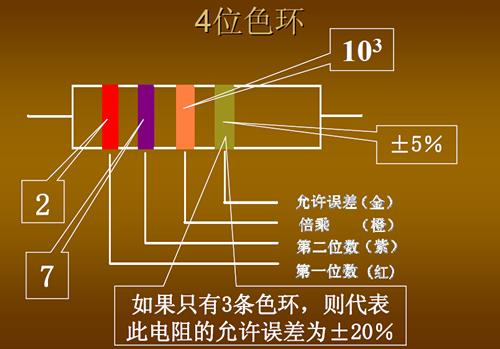

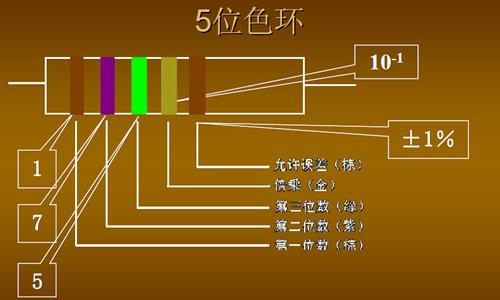

电阻阻值的标称一般使用色环方法表示。其中有4545而5环和环之分，环电阻误差比环电阻要大，一般用于普通电子产品上，环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。
电阻的参数
电阻最主要的参数是阻值和额定功率。额定功率为电阻在电路中允许消耗的最大功率（P＝UI）。电阻的额定功率也有标称值，常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电阻。比如实际负荷1/4瓦，可以选用1/2瓦的电阻，实际负荷3瓦，可以选用5瓦的电阻。一个电阻，它所标称的阻值称为标称阻值，单位为Ω。标称值严格按照国际或国家标准标注。按不同的误差大小，其标称值在1～10之间的数量也不一样。误差为±5％时，％1～10之间有标称值24个。（E24系列）误差为±1010％时，％1～10之间有标称值12个。（E12系列）误差为2020％时，％1～10之间有标称值6个。（E6系列）阻值标示方法
直接法：用数字和单位直接标示阻值的方法，通常Ω可。省略。如4.7K文字符号法：用数字与特殊符号组合，常见符号有M、K、R。如4K74K7，1R91R9。数字表示法：常见于贴片电阻，用3～4位整数表示阻值，单位为Ω。（前2～3位表示有效值，末位表示倍率）如102102＝1000Ω，10011001＝1000Ω。色环表示法：用不同颜色的色环在电阻表面上标志出电阻主要参数的方法。在读色环电阻时，应正确识别第一色环，一般第一色环距电阻头较近。
其他事项
在电路图中电阻器和电位器的单位标注规则。阻值在兆欧以上，标注单位M。比如1兆欧，标注1M;2.7兆欧，标注2.7M。
阻值在1千欧到100千欧之间，标注单位k。比如5.1千欧，标注5.1k;68千欧，标注68k。
阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。比如360千欧，可以标注360k，也可以标注0.36M。
阻值在1千欧以下，可以标注单位Ω，也可以不标注。比如5.1欧，可以标注5.1Ω或者5.1；680欧，可以标注680Ω或者680。
电阻的使用常识。要根据电路的要求选用电阻的种类和误差。在一般的电路中，采用误差10%，甚至20%的碳膜电阻就可以了。
电阻的额定功率要选用等于实际承受功率1.5~2倍的，才能保证电阻耐用。
电阻在装入电路之前，要用万用表欧姆档核实它的阻值。安装的时候，要使电阻的类别、阻值等符号容易看到，以便核实。
到这里，关于《电子元器件技术培训（一）》已经说完了，该内容是云汉芯城小编通过网络搜集资料整理而成，如果你还想了解更多关于电子元器件的相关知识及电子元器件行业实时市场信息，敬请关注微信公众号 【云汉芯城】
（素材来自网络，由云汉芯城小编搜集网络资料编辑整理，如有问题请联系处理！）
电子元器件技术培训（四）
上一篇《电子元器件技术培训（三）》中关于二三极管的已经说完了，接下来一起来看看《电子元器件技术培训（四）》说的是什么吧，希望对各位有所帮助。

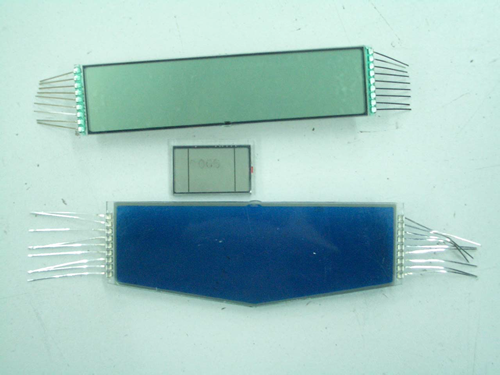

液晶
液晶是一种几乎完全透明的物质，同时呈现固体与液体的某些特征。它从形状和外观看都是一种液体，但它的水晶式分子结构又表现出固体的形态。光线穿透液晶的路径由构成它的分子排列决定，这是固体的一种特征。到20世纪60年代，人们发现给液晶充电会改变它的分子排列，继而造成光线的扭曲或折射，这又属于液体的特征。
主要参数：显示性能、工作电压、存储和使用温度

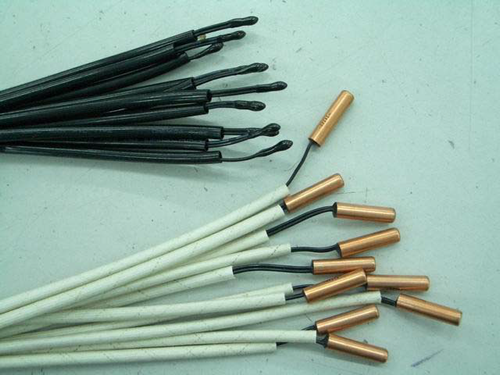

热电偶传感器
热电偶传感器一种电阻值随其阻体温度的变化呈显著变化的负温度系数的热敏感半导体电阻器。
1.B值
B值用公式表示为：B=[T1*T2/（T2-T1）]*Ln（R1/R2）式中：
B--------------常数，K；
R1--------------在温度T1时的电阻值，Ω；
R2-----在温度T2时的电阻值，Ω；
T1-----298.15K（+25℃）
T2-----358.15K（+85℃）或323.15K（50℃）
2.额定零功率电阻值
温度传感器在特定的基准温度的标准值，除非另有规定，该基准温度为25℃。
3.热耗散系数（δ）
静止空气中，传感器温度变化1℃，耗散功率的变化（用mW/℃表示）。
4.热时间常数（τ）
在零功率条件下，当温度突变时，温度传感器的温度变化为其初始的和最终的温度差的63.2%所需要的时间。

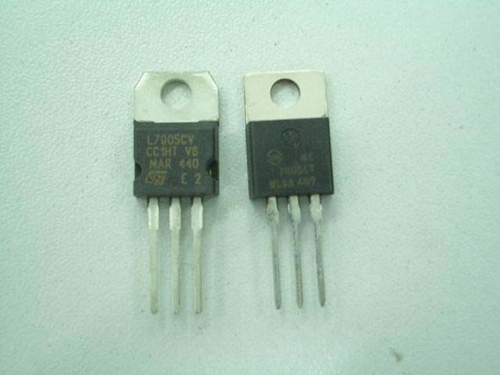

7805/7812
三端稳压器：由输入、输出和地三个外接端口组成，具有一定负载能力并能稳定输出的直流电压调节器。

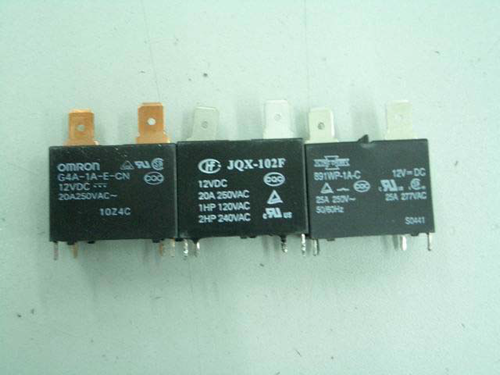

继电器
电磁继电器：利用输入电路内电流在电磁铁铁心与衔铁间产生的吸力作用而工作的一种电气继电器。
接触电压降（接触压降）：从触点组件两引出端测得的一付闭合触点间的电压降值。
动作时间：对处于释放状态的继电器，在规定的条件下，从施加输入激励量规定值的瞬间起至继电器切换的瞬间止的时间间隔。
释放时间：对处于动作状态的继电器，在规定的条件下，从输入激励量产生规定变化（该变化将引起继电器返回）的瞬间起至继电器返回的瞬间止的时间间隔。
输入激励量：在规定的条件下，施加于继电器、能使继电器响应的一种继励量。
主要参数，线圈温升、电气寿命、接触电阻。

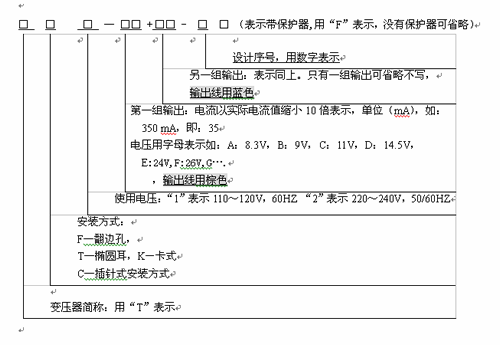

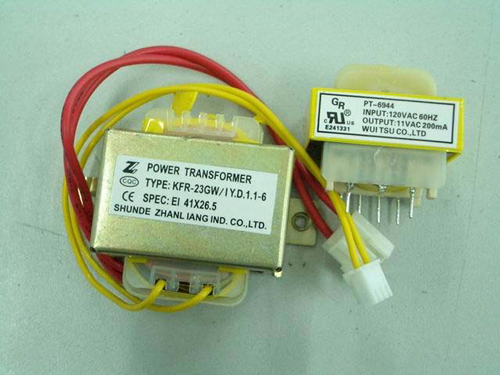

变压器
安全隔离变压器：指为安全特低电压（不超过50V）电路提供电源的隔离变压器。
输入绕组：指与电源连接的绕组。
输出绕组：指与配电线、电器元件、电气设备相连接的绕组。
额定电源电压：指制造厂按变压器的规定运行条件给变压器标称的电源电压。
注：指制造厂按变压器标称的以上限值和下限值表示的电源电压范围
额定电源电压范围：指制造厂按变压器标称的以上限和下限值表示的电源电压范围。
额定频率：指制造厂按变压器的规定运行条件对变压器标称的频率。
额定输出电流：指制造厂按变压器的规定运行条件对变压器标称的额定电源电压和额定频率下的输出电流。
额定输出电压：指制造厂按变压器的规定运行条件对变压器标称的额定电源电压、频率下输出额定电流值时的输出电压。

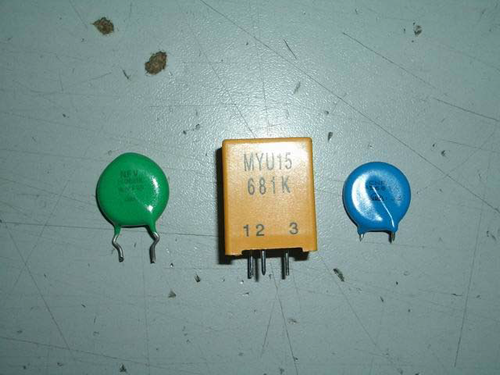

压敏电阻
氧化锌压敏电阻是一种以氧化锌为主体、添加多种金属氧化物、经典型的电子陶瓷工艺制成的多晶半导体陶瓷元件。因为其特有的非线性电导性及通流容量大，限制电压低，响应速度快、无极性、电压温度系数低等特点，广泛应用于电力、通讯、铁路、邮电、化工、石油等领域的设施设备免受瞬间电涌电压的损害。
压敏电阻与被保护的电器或元器件并联。当电路中未出现电涌电压时，压敏电阻工作在预击穿区，等效电路中晶界电阻约为10^12～10^13Ω/cm，压敏电阻为高阻，不影响被保护设备正常运行；当电路中出现电涌电压时，由于压敏电阻器响应速度很快，它以纳秒级时间迅速导通。
此时压敏电阻工作在击穿区，晶界被击穿，晶界电阻变小，其两端电压迅速下降，这样被保护的设备、元器件实际上承受的电压远远低于电涌电压，从而使其保护的设备、元器件免遭损坏；当电路中的电涌电压过后，压敏电阻恢复至预击穿区，呈高阻态，不影响设备正常运行。
阶跃型正温度系数（PTC-S，以下本文简称为PTC）热敏电阻：在热敏电阻器特性的有效部分，其电阻值随温度增加而增加，当温度增加到某一特定值时，电阻值呈阶跃式增加电阻值随温度而增加的电阻器，VDR（图示符号）。
热敏电阻是利用半导体或高分子材料电阻率温度的影响变化很大的性质制成的温度敏感器件，热敏电阻主要用于温度检测、温度补偿、过电流保护、继电器时间延迟、电机启动等方面。在规定温度下，PTC热敏电阻器的电阻值，它是在其内部发热所引起的电阻变化，对于测量总误差而言可忽略不计的条件下所测的电阻值。
主要参数：
标称零功率电阻：在室温25℃±2℃时，用DC1.5V以下的电压测量，PTC热敏电阻的标称零功率电阻为标称值，不超出规定范围。

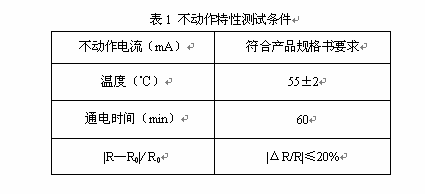

不动作特性：PTC热敏电阻的不动作特性符合表1的要求。

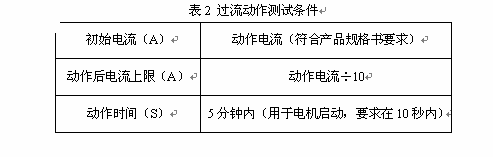

过流动作特性：2PTC热敏电阻的过电流动作特性符合表2的要求。
最大电流：PTC热敏电阻在经过最大电流试验后，要求|ΔR/R|≤20%。

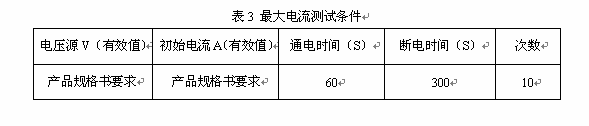

最大电流的试验条件如表3：
最大电压：PTC热敏电阻在经过最大电压试验以后，不烧毁、不击穿；要求|ΔR/R|≤20%。

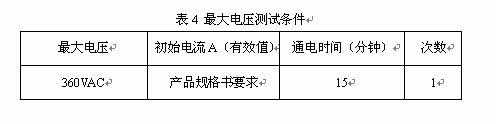

最大电压的试验条件如表4：
恢复时间：PTC热敏电阻在经过恢复时间试验，从断电后起至其阻值降至标称阻值2倍时的时间应不多于90秒。

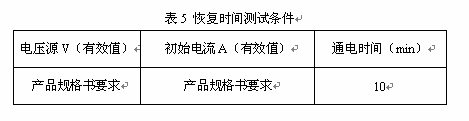

恢复时间试验条件如表5：

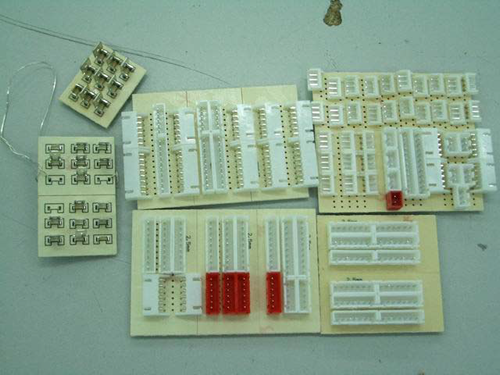

接插件
连接器：装有接触件的整体，其接触件用于与插入式元器件的插脚进行电器连接。
负载能力：连接器在规定条件下，能在给定的电压下通过额定电流值。
接触电阻：在规定条件下一对接合的接触件的电阻。
绝缘电阻：与试样接触或嵌入试样的两个电极之间的绝缘电阻，是加在电极上的直流电压与施加电压一定时间后电极间总电流之比。它取决于试样的体积电阻和表面电阻。
插拔力：将压着后的端子装在壳体内，并去掉外部锁扣后将其与插座沿轴向进行插拔所需的插入力和拔出力。
端子保持力：将正确压接后的连接器固定于壳体内，沿连接器方向以一定速度拉伸线体，使连接器从壳体脱出时所需的最小拉力。
插针保持力：将针座固定，由顶端对插针施加推力，使插针与壳体之间发生位移所需的推力。
到这里，关于《电子元器件技术培训》已经全部结束了，该内容是云汉芯城小编通过网络搜集资料整理而成，如果你还想了解更多关于电子元器件的相关知识及电子元器件行业实时市场信息，敬请关注微信公众号 【云汉芯城】。
（素材来自网络，由云汉芯城小编搜集网络资料编辑整理，如有问题请联系处理！）
