汽车电路图的组成与功能
汽车的种类较多，尽管各种汽车的电路结构及机械系统有所不同(或大同小异)，但其工作原理都基本相同，都是由各种单元电路(主要单元电路及辅助单元电路)和各种机械总成件组合而成的。各单元电路和机械总成件所出现的故障，一般都有其规律性，要掌握这些规律，就必须熟悉电路和机械总成结构及基本功能，下面介绍这方面的知识。
汽车电路图的基本组成

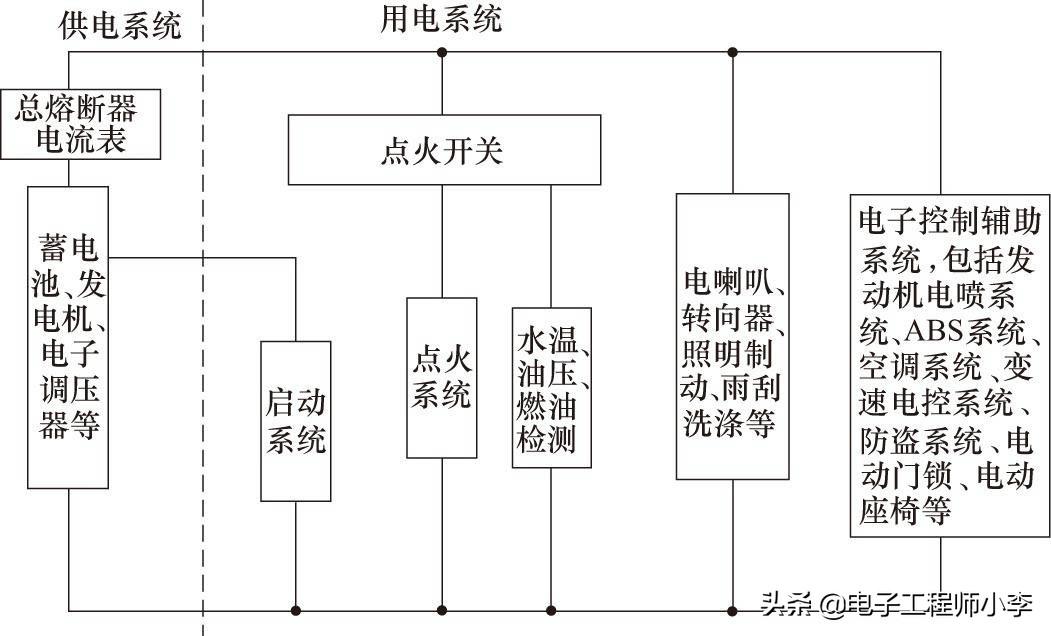

最基本的汽车电路原理可以采用如图1-8所示的方框图来表示。其他不同的汽车电路都是以此为基础扩展而成的。
图1-7 示踪线标注法示意图
图1-8 最基本的汽车电路原理方框示意图
①有的将电子点火装置代替机械点火装置;
②有的将电子点火装置与电控燃油喷射系统组合在一起，来取代机械式点火装置，既可节能降耗，增加功率，又可降低排放污染;
③有的加装电子防抱死制动装置(ABS)和前照灯自动调节装置，既可提高行车速度，又可增加行车安全;
④有的加装自动变速器电子控制系统，不仅可提高行驶速度和操纵的轻便性，而且还可大大降低驾驶员的劳动强度。
由此可见，图1-8所示电路原理方框图是检修汽车电路故障的基础。只要搞清了该电路的工作原理及电压去向，学会了各种单元电路故障的检修技巧，则检修这类汽车电器电路故障就不成问题了。再进一步弄懂各种辅助电路的功能，就可以举一反三，其他各种类型汽车电器电路的故障也就迎刃而解了。
汽车电器单元电路功能
由图1-8中可以看出，汽车电器电路系统通常主要由电源装置和用电设备两大部分构成。
(1)电源装置
电源装置由蓄电池和充电系统两个部分组成。其功能是向用电设备供电，同时充电系统又起着向蓄电池充电的作用。
(2)用电设备
用电设备一般由启动系统、点火系统、照明系统、信号系统、仪表系统、辅助电子电器系统等组成。
①启动系统 由启动机、组合继电器和启动开关等组成。其功能是将蓄电池的电能转变成启动机的机械能，带动发动机曲轴旋转，使发动机启动运转。
②点火系统 主要由分电器、点火线圈和火花塞等组成。其功能是将电源供给的低压电转变为10～25kV的高压电，并保证适时、准确、可靠地点燃发动机各汽缸的可燃混合气，使发动机正常运转。
③照明系统 其功能是保证车辆夜间和能见度较低的阴雨、重雾天气行车的安全。为此，车前装有用来照明道路的前照灯、防雾灯和防空灯，车尾装有尾灯、牌照灯，车内装有仪表灯、照明灯和检修灯等。
④信号系统 一般由音响信号、灯光信号和警告灯组成。其功能是发出示警信号，保证行人与车辆的安全。
a. 音响信号：通常包括电喇叭、蜂鸣器等。
b. 灯光信号：通常包括转向灯、制动灯、示廓灯、停车灯等。
c. 警告灯信号：通常包括水温、机油压力、制动压力报警灯和滤清器、燃油量警告灯等。
⑤仪表系统 一般由电流表、水温表、油压表、转速表、车速表、燃油表等组成。其主要功能是监测发动机工作状况或车辆的运行状况。
a. 电流表：又称为安培表，通常串联在充电回路中，用来指示蓄电池的充电或放电状态及其电流的大小。
b. 水温表：又称为温度表，其作用是指示发动机冷却水的温度。
c. 油压表：机油压力表的简称，又称为机油表。其作用是在发动机运转时，检测发动机润滑系统的工作情况。
⑥辅助电子电器系统 辅助电子电器系统主要由风窗玻璃刮雨器、风窗玻璃洗涤器、电动玻璃升降装置、电动座椅调节装置、空调电控装置、音响系统、GPS、CCS、SRS、ABS、EBD系统、点烟器、电动天窗系统等组成。其主要功能是提高车辆的安全性、舒适性和使用方便性。
汽车电器基本电路的典型结构与识图方法
基本电路就是各种类型的汽车必须具备的电路。虽然不同的汽车使用的器件可能不一样，但都必须具有基本电路。
汽车电器基本电路的典型结构

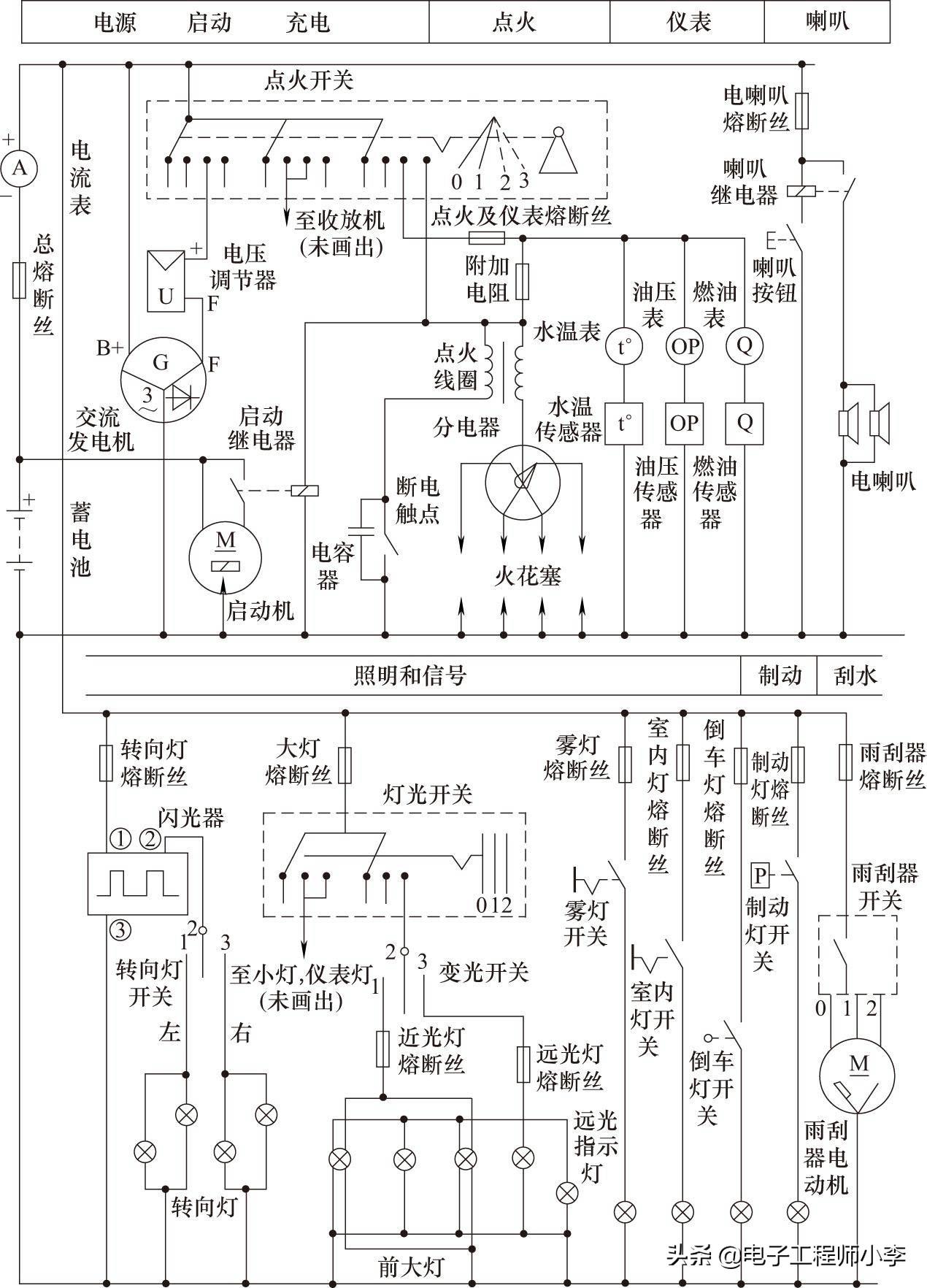

图1-11是一种较典型的汽车电器基本电路，许多汽车电路原理图都与该电路类似或大同小异。为了帮助读图，在该图的上部给出了其下部各个系统电路的功能，主要由电源、启动、充电、点火、仪表、喇叭、照明和信号、制动、刮水各个单元电路构成。
图1-11 典型的汽车电器基本电路示意图
汽车电器基本电路识图方法
在识读汽车电器基本电路图时，可采用一个单元电路一个单元电路地找出其相应的元器件，对元器件的有关基础知识也应有所了解，并读通其电流走向，最终使整个原理图一目了然。
汽车电器基本电路的识读很重要，是识读各种复杂汽车电路图的基础，初学者应熟练掌握，以便于举一反三去识读其他各种汽车电路。本书以下几章分别介绍汽车电器基本电路的识读方法及其有关的基础知识。
(1)了解汽车基本电气电路图的结构特点
汽车电气电路结构原理图从左至右将整车电路分成若干个功能独立区，每个区域都由一个控制单元回路来实现其功能。
(2)找出各控制单元回路的电流通路(走向)，且经过哪些用电器装置
①在电路图上找到蓄电池或发电机、充电系统、启动机之间的连线关系，以及控制总开关的位置。
②确定全车电气线路的电源“正极线”与“负极线”的位置，一般来讲，电源正极线在图的上方，负极线(搭铁线或接地线)在图的下方。
③充电电路是整车电路的主干，它确定了蓄电池和发电机之间的关系。
④找出电源总开关控制单元电路。
⑤找出照明单元电路，代表指示单元电路、信号单元电路及辅助用电单元电路的位置和相互关系。
(3)基本电气电路图识读方法
①要按照用电设备的功能识别出基本电气电路中主要用电设备的分布位置。
②识别出基本电气电路中各用电设备是通过什么方法(如插接器)进行连接的，且找出单元回路的构成情况。
③了解基本电气电路中导线的类型、规格、颜色，以及电流通过的线路、电器及流向等情况。
④阅读基本电气电路图时，把含有线圈和触点的继电器，看成是由线圈工作的控制电路和触点工作的主电路两部分，主电路中的触点只有在线圈电路中有工作电流流过后才能动作。在电路图中画出的则是继电器线圈处于失电状态的位置。
汽车基本电气线束图识图方法
汽车基本电气线束图是制造生产汽车上的安装指导图或用于维护修理工作中更换导线的接线。图上每根导线所标明的颜色和编码表达，就是实际车上导线的颜色编码和导线端子所印制的数字，只要按数字或标记将该导线对应安在指定的相关用电器装置的接线柱上，就可完成接线工作任务，即使不太懂电气电路原理的人，只要按标注对应连接操作也可以完成接线工作。所以，这种电气线束在生产中使用非常方便广泛。
汽车电气基本接线图识图方法
在识读汽车电气基本接线图时，要正确判断接点标记、线型和色码标示，标记颜色的字母因汽车生产国别母语的不同而有区别，如我国、美国及日本采用英文字母，德国采用德语字母，俄罗斯采用俄语字母。
进口汽车一般只配有接线图，其原理图往往是汽车工程研究人员为研究、使用与检修而收集绘制的。由于这些图来源不同，收集整理时间不同，符号、惯例的变更等诸方面原因，在画法上是有所差异的，在阅读电路原理图时须注意这一点。
识读进口汽车基本电路图的方法
(1)框画一个个单独的电器系统
在识读进口汽车电路图时，首先将整车全图中单独的电器系统一个个框画出来。在同一系统中各组件的联系总是比较紧密的，而与其他系统的联系相对松散些，框出后比较容易抓住其特点，为原理分析和故障判断奠定基础。
(2)利用类比的方法读图
虽然这些汽车车型的不同，但同一牌号或不能牌号而类型等级相似的汽车，其电气线路中的某段，甚至某些电气子系统则是相同或相近的。这样可从已知车型电器接线图画出未知接线图，达到类比效果。
(3)掌握画框图的基本原则
框画各个系统图很重要。在画框图时，应掌握的一般原则是：各个电气系统只有电源和总电源开关是公共的，任何一个电气工作系统都自成电气回路，即包括电源、开关(和熔丝)、电器(或电子线路)、导线等，并从电源正极出发，经导线、开关、熔丝至用电器，最后回到负极。这种分析方法，称为“回路原则”。
(4)掌握分析电气系统图的基本原则

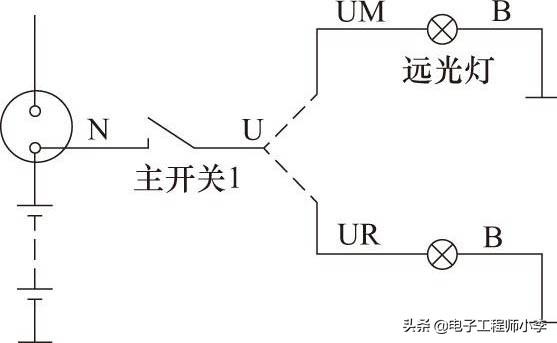

注重分析各个电气系统图的工作过程和相互关系。在分析中除应遵守“回路原则”外，还应特别注意开关(包括继电器触点)的工作状态，大多数电气系统都是通过它们工作状态的变化而改变回路，进而实现不同的功能。例如变光开关即是通过开关挡位的置换而接通不同的灯(四灯制)或不同的灯丝(两灯制)而工作的。
在标准画法的电气线路图中，开关触点总是位于零点或静态，即开关处于断开或继电器线圈处于失电状态。而电子开关状态，则主要包括晶体管及可控硅等具有开关特性的元件的导通与截止状态。
