「免费工具」我发现了一个超实用的EDA工具，而且还是免！费！的！

EDA工具，即电子设计自动化（Electronic Design Automatic）工具，在电子电路设计中使用广泛。今天我们来介绍一款在线免费的EDA工具Scheme-it，它可以被用来绘制原理图和框图，并具有分享功能。而且，为了让开发者的工作更高效便捷，Scheme-it还提供了非常丰富的设计资源：

Scheme-it参考设计库（Design Starters）预存了近200个参考设计文件，分为6大类，14小类，涵盖通信、工业、交通、电源、开发工具、消费类电子等各个领域。

Scheme-it附带超过700个通用符号的符号库。

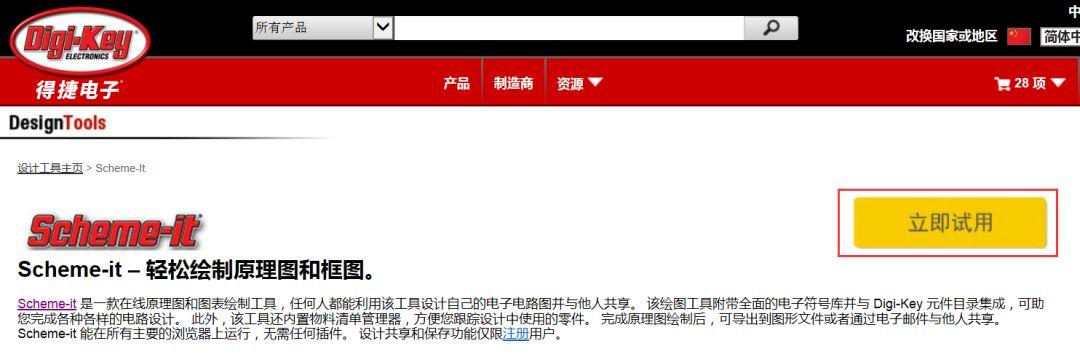

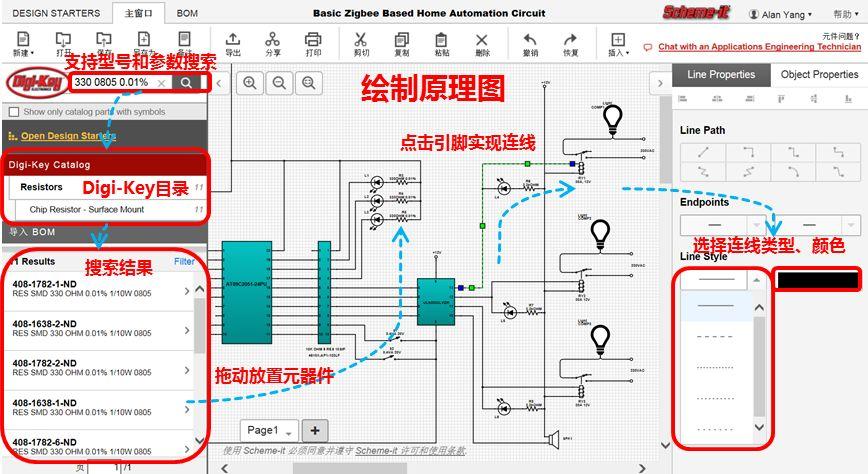

图1 点击下面链接，即可免费试用Scheme-it

本文主要将通过几个实际应用的案例，向大家介绍如何充分利用Scheme-it强大的功能和丰富的资源，快速完成电子产品和方案的设计。希望能够抛砖引玉！

免费参考设计库

（Design Starters）

比如有一个新项目涉及无人机领域，但开发者之前并没有这方面的经验。Scheme-it完全能够帮助开发者应对这一挑战。

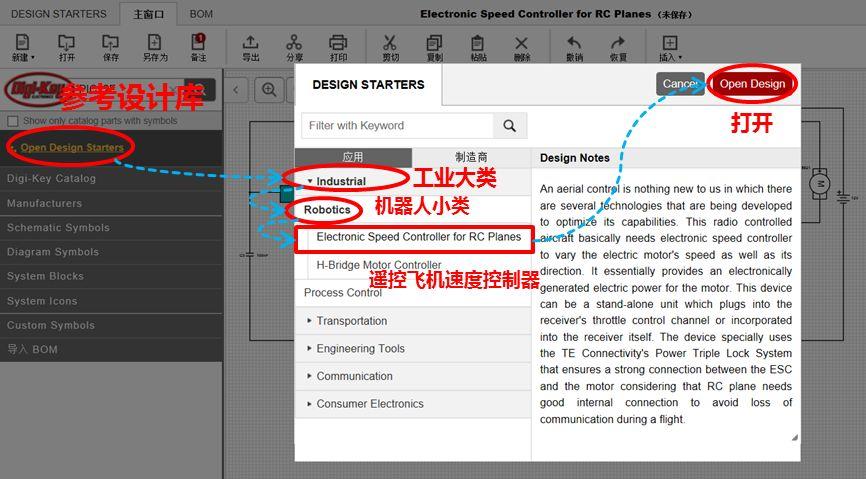

Scheme-it参考设计库（Design Starters）预存了近200个参考设计文件，包含了原理图以及元件清单。如下图，开发者可在工业大类机器人小类中，发现有“遥控飞机速度控制器”的参考设计。（详见图2）

图2 在Scheme-it中按照应用领域查找参考设计

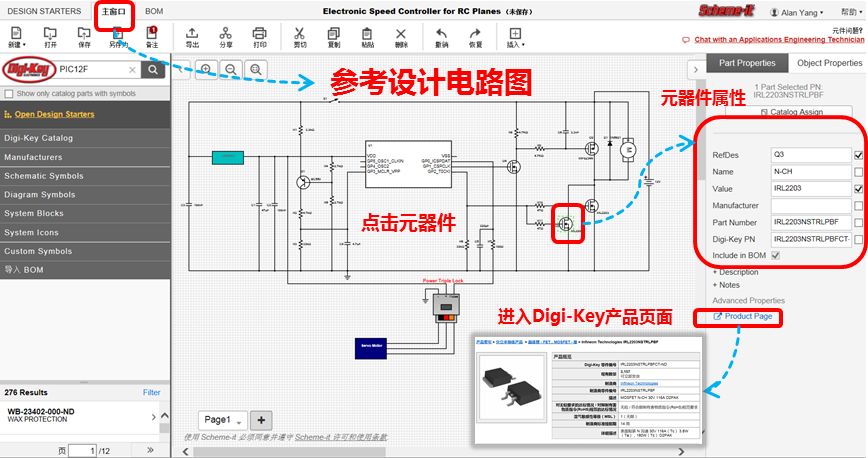

在参考设计电路中，可以查看每个元件的型号和属性。如果需要，还可以根据实际需求直接调整电路。（详见图3）

图3 查看参考设计中的元器件型号和属性

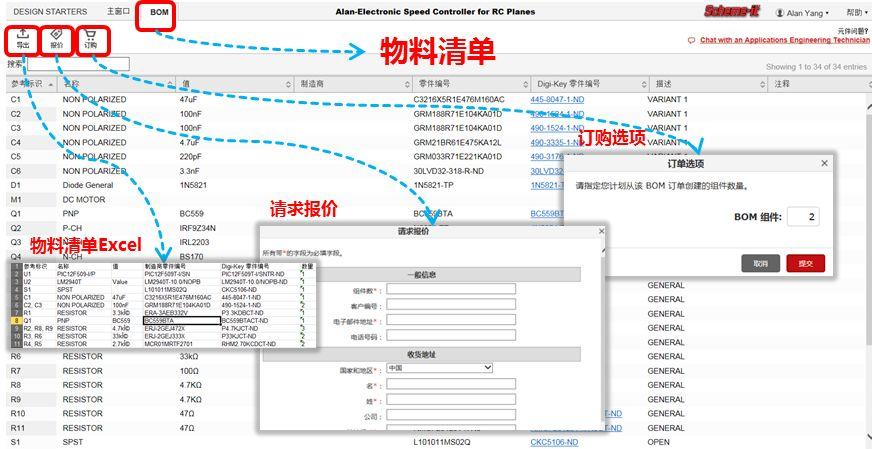

此外，Scheme-it还内置物料清单管理器，方便开发者跟踪设计中使用的零件。点击BOM按钮，便能查看物料清单。并且可以直接对物料清单报价、订购。（详见图4）

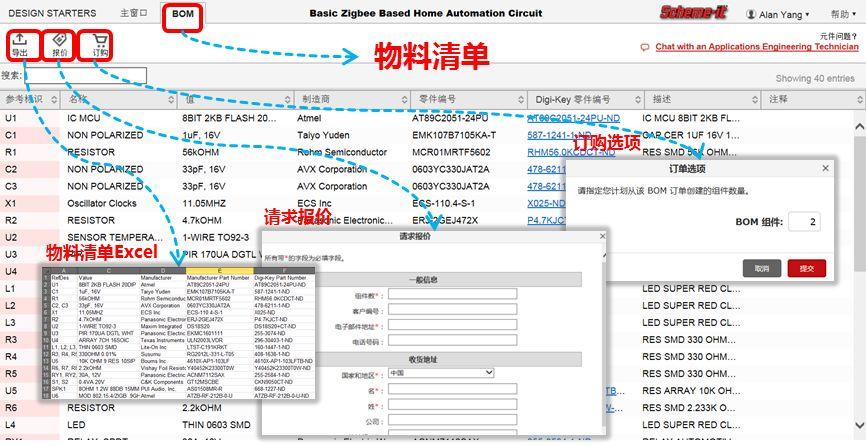

图4 Scheme-it内置物料清单管理器

使用Scheme-it 绘制框图

当开发者想绘制一个采购部门的工作流程图时，Scheme-it会成为其手中最便利的工具。

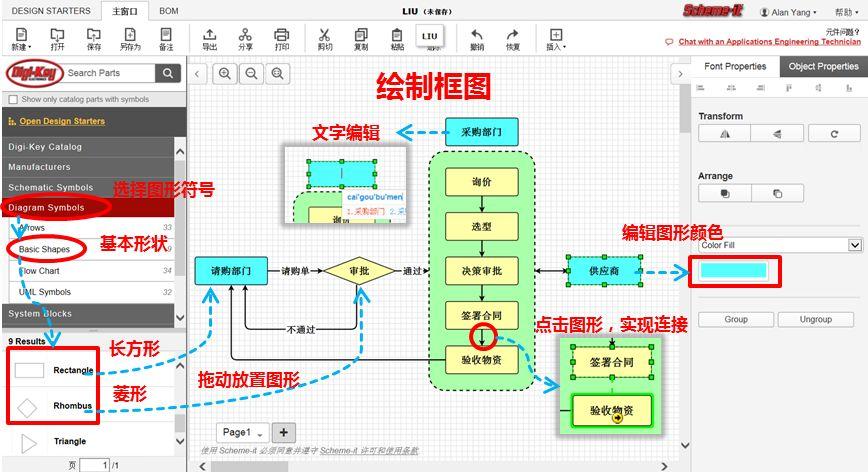

Scheme-it附带超过700个通用符号的符号库。直接拖动便可以放置、布局图形。先后点击两个图形，即能实现两者之间的连接。（详见图5）

图5 Scheme-it自带丰富的通用符号库

此外，利用Scheme-it的分享功能，在完成框图/原理图绘制后，开发者可分享网页链接或者通过电子邮件与他人共享。

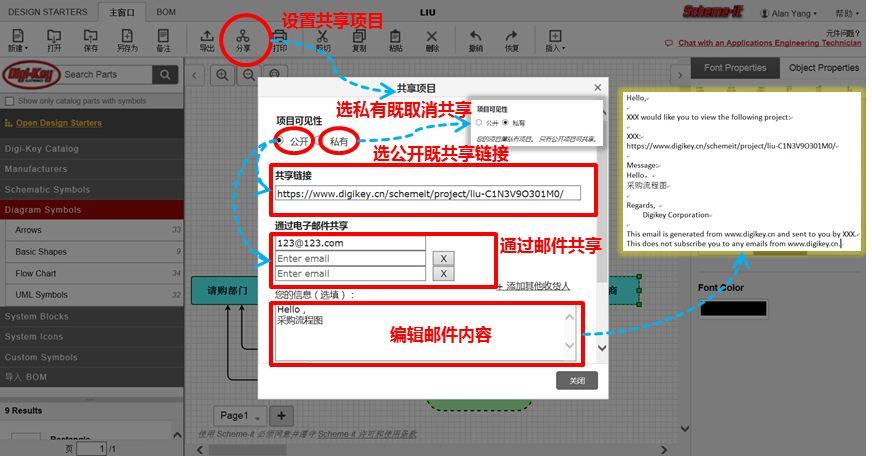

具体的方法是：点击分享按钮选择公开，便生成一个可共享的网页链接。开发者可以直接分享网页链接，也可以选择通过邮箱发送网页链接。当收到链接后，点击链接直接会在网页中打开该项目，此时不仅可以看到框图/原理图，也可以看到对应的物料清单。当然如果取消共享，只要在设置共享项目时选择“私有”便会取消共享。（详见图6）
