闲置利用！高手DIY小电路板给志高USB风扇改装新功能，过程超详细

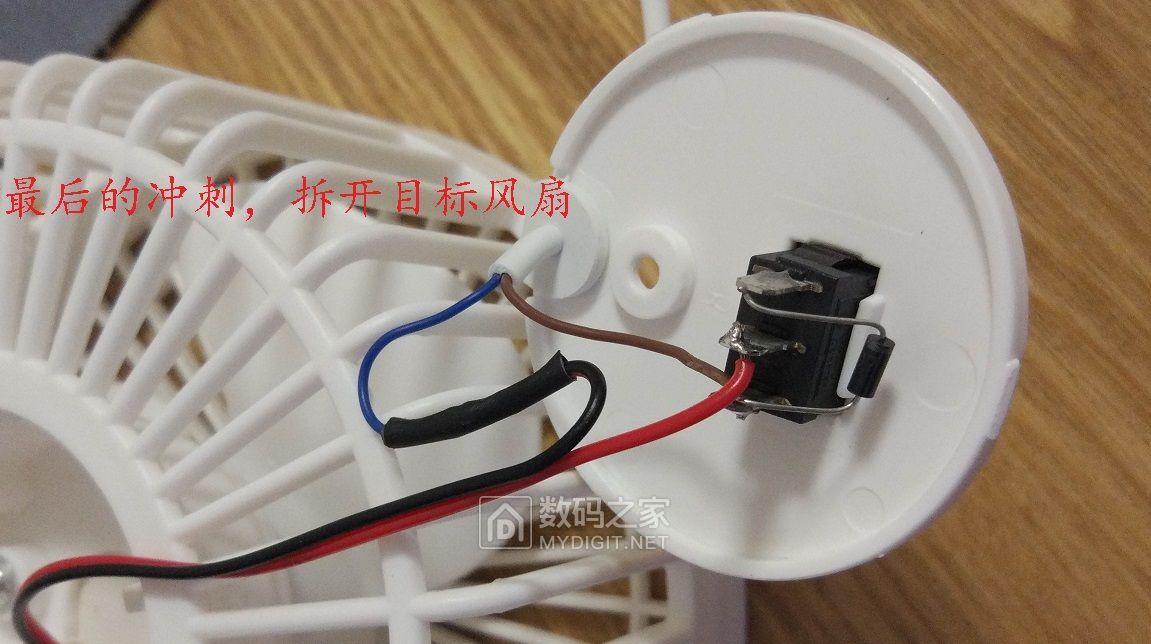

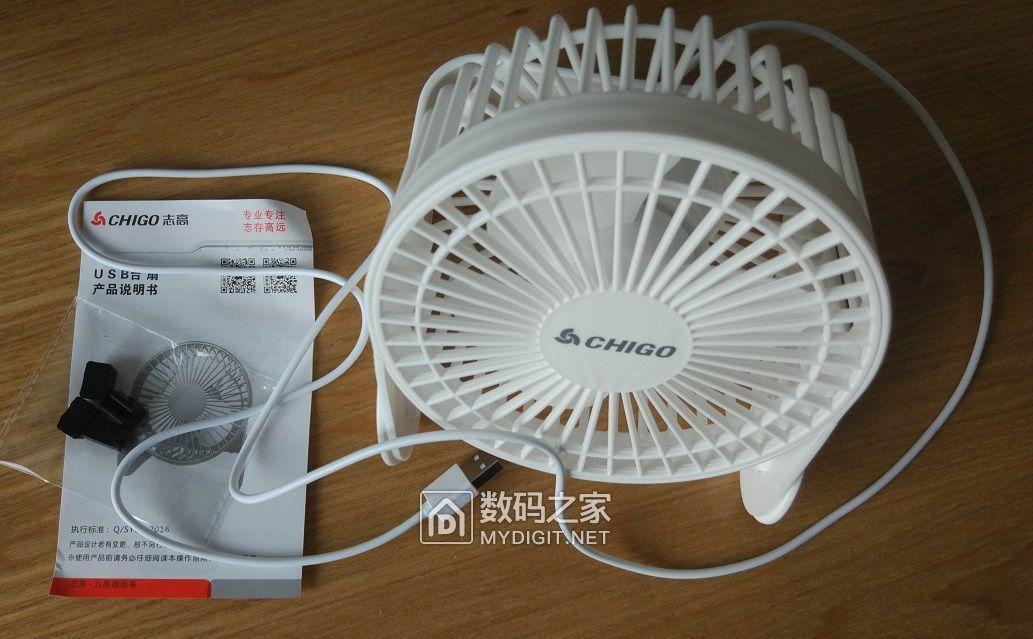

移动3000积分兑换的志高USB台扇。之前拆过机，感觉除了尺寸、风力大点，其它和充斥市场的9.9包邮类的廉价品没什么区别。

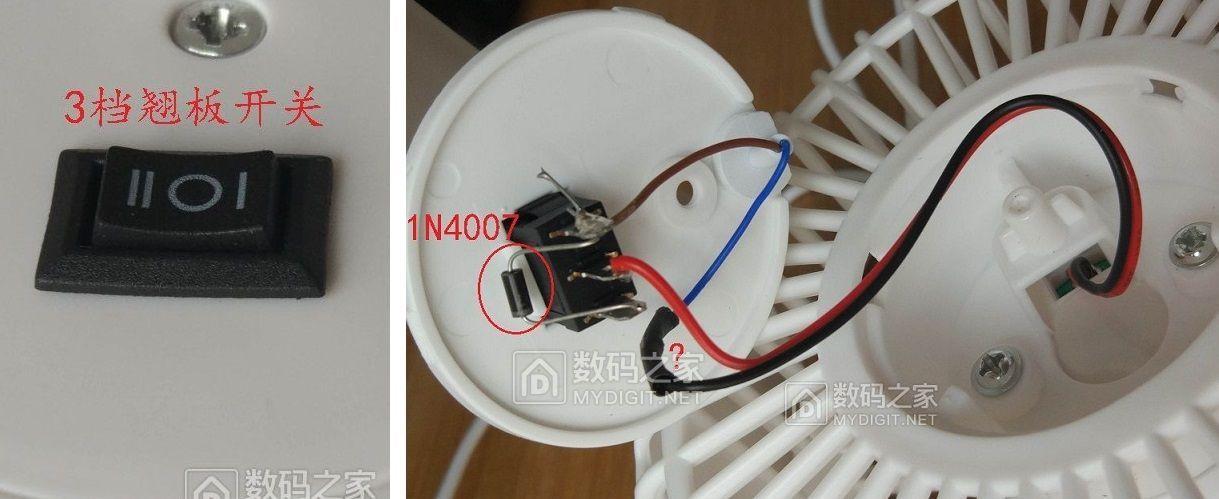

3档开关，2档风速。弱风档就是串了个1N4007降低0.几V的电机工作电压，廉价产品常用的套路。

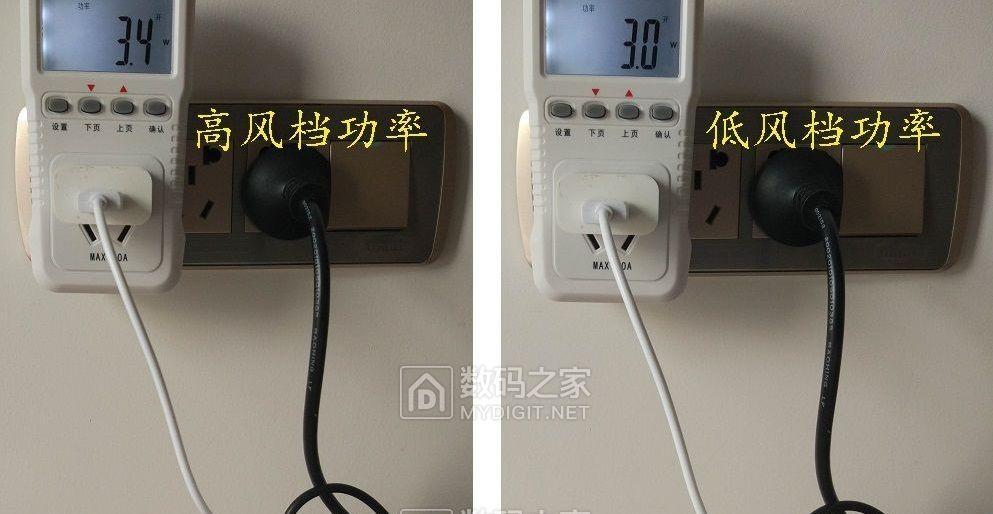

风速调节的档位功率差别很小，高功率3.4w，低功率3w就是个摆设。

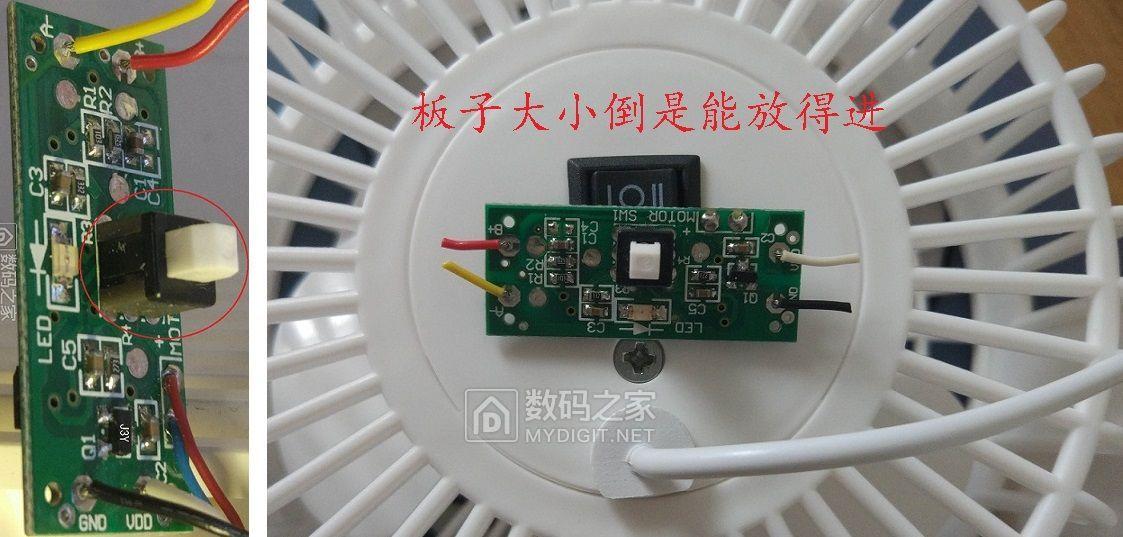

这种烂大街的玩意，扔也不是，用也不是。想起有个闲置的VAPE驱蚊器，其有风扇是阵风式工作模式，于是找出来拆出电路板，比对大小倒是合适，心想能不能用它把弱风档改成适用的阵风模式？

拆机过程观察，转停比不合适。电路板原来控制电机的模式是1:4，即约转5秒，停20秒循环，转时偏短，停时太长，不能直接用于模拟人体舒适的阵风。当然，就算能直接用，志高USB台扇工作电流是原配风扇是数十倍，风扇的开关管J3Y也得换成大电流的，场管自然最合适了。

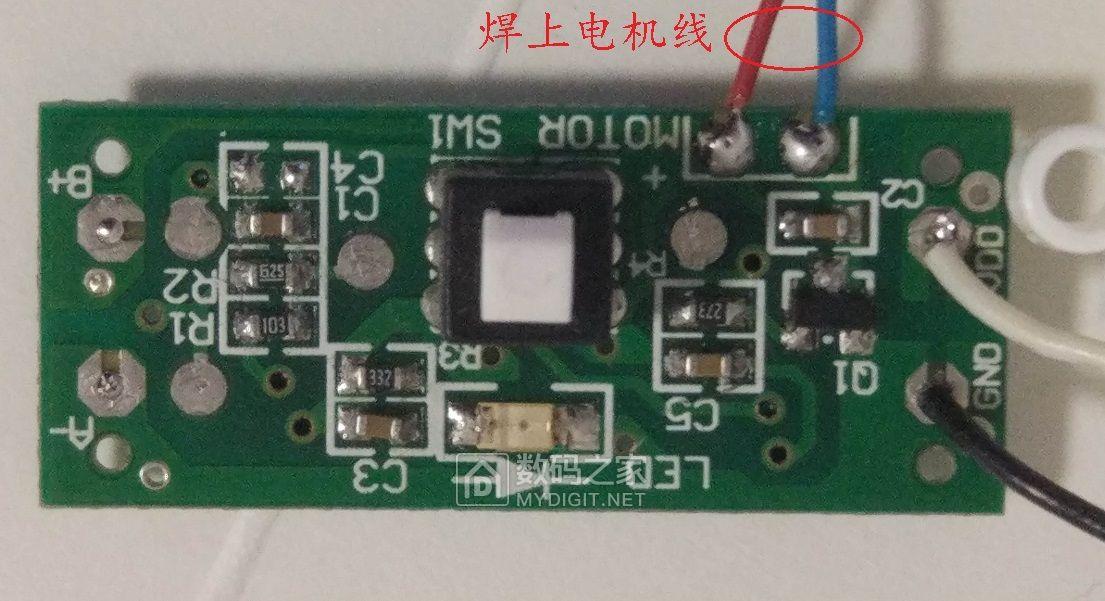

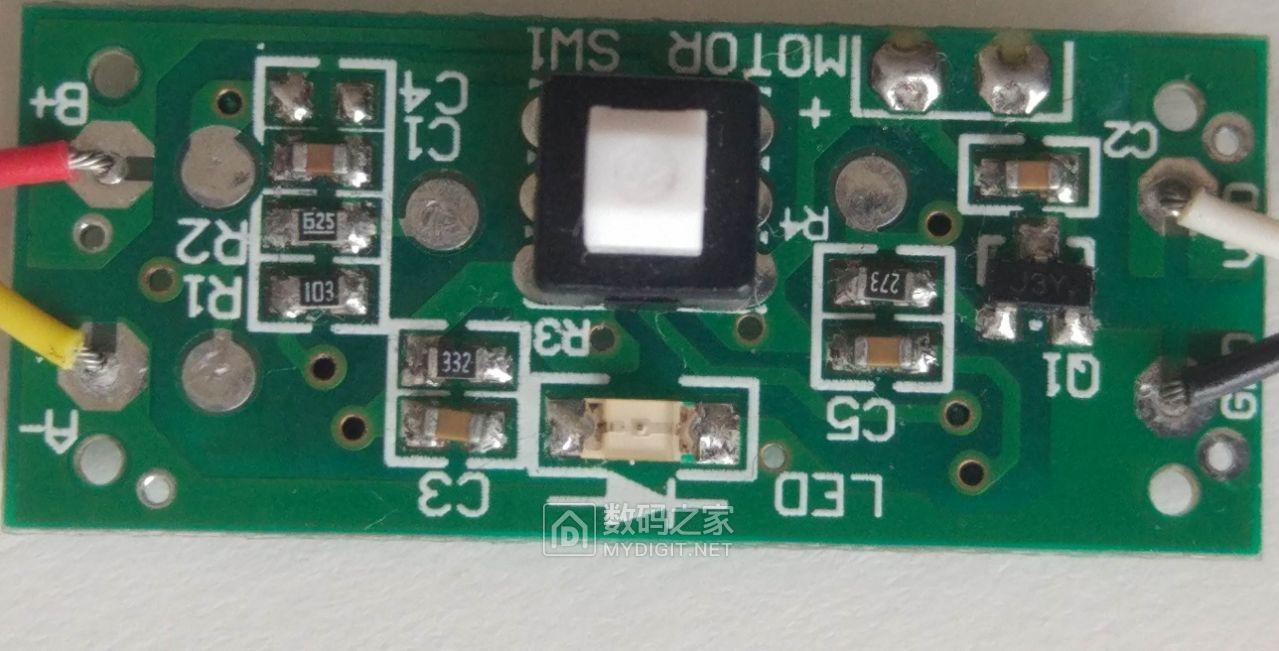

把电路板、电机、电池盒分离出来，便于观察

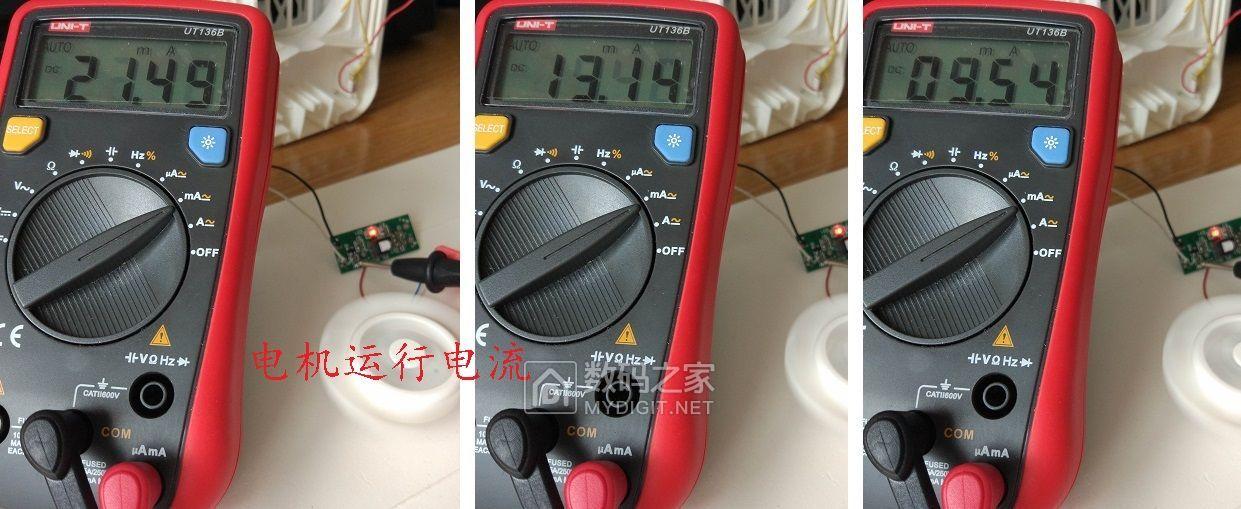

原配电机电流小得可伶，怪不得替芯原装干电池能用1年左右。

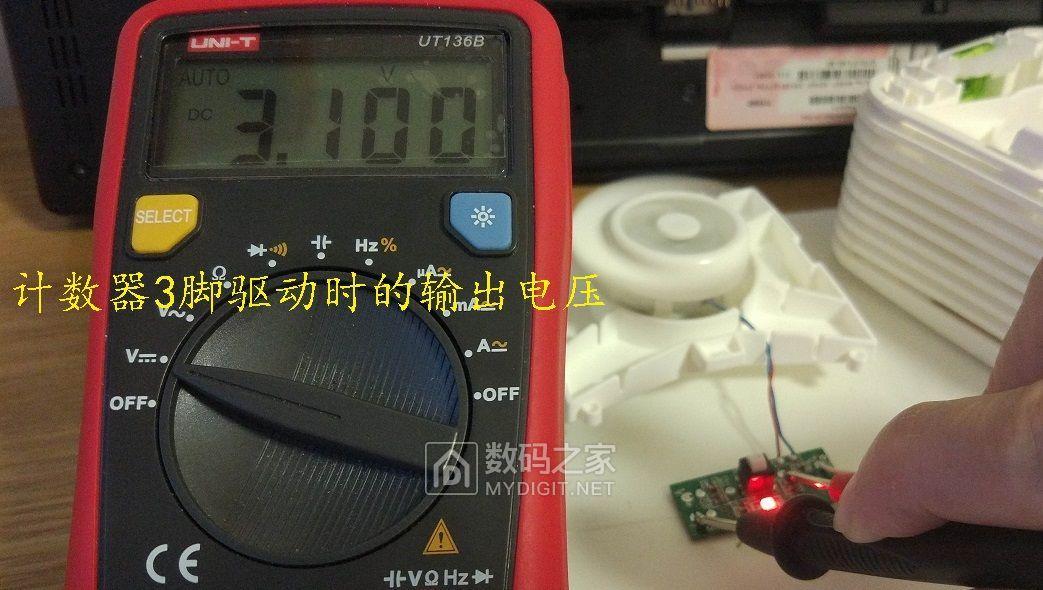

计数器驱动开关管输出信号的3脚，无输出时，电压为0；有输出时的电压达到干电池（电源）电压。这个数值很重要，为后期再增加1挡阵风模式奠定了基础。因为若在电机+端加1个P-MOS控制电机，这个电压规律对P-MOS而言，刚好与对N-MOS的意义相反，即3脚有输出时关断，无输出时导通，当然，开停比也就变成原来的倒数了。

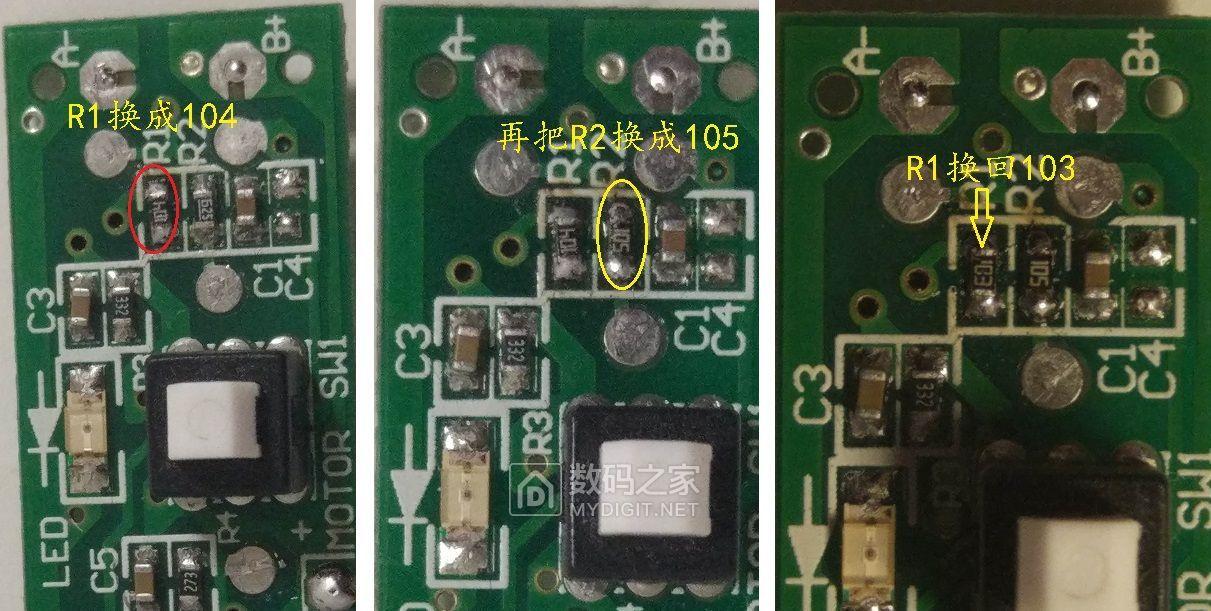

个人以为的开停比，在1:2或2:1比较合适（看网上对1:1的吐槽较多），最纠结的是老白不懂怎么改开停比。板上零件寥寥，硬着头皮对误以为的2个电阻和1个电容，用不同值的替换了观察效果。替换电阻没有新发现，开停比不变，开停周期时间也不变。

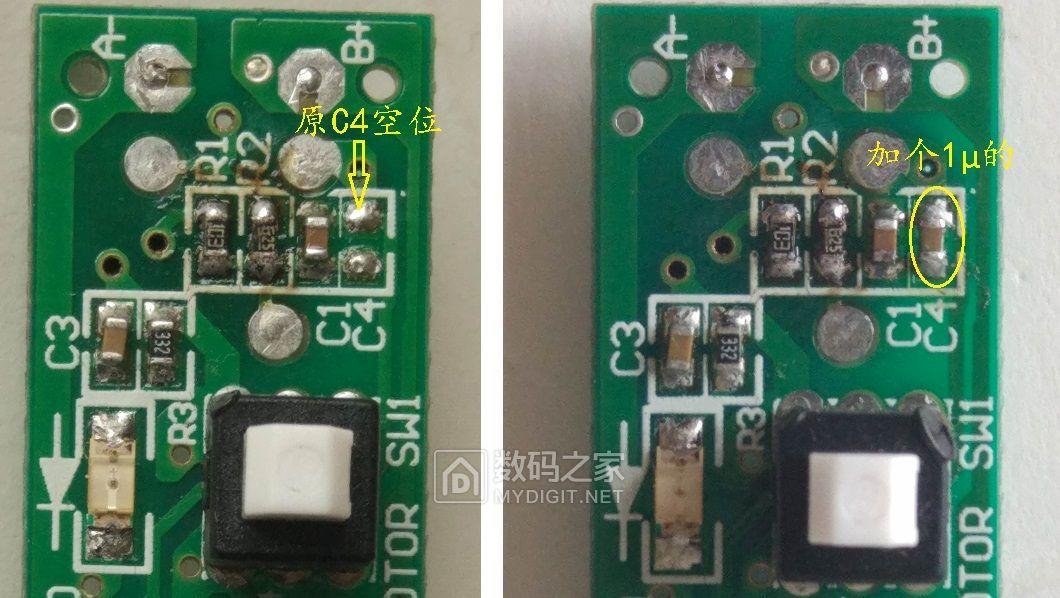

原C1容量350n，并联的C4位加了个1μ，开停比仍没变，但开停周期延长至原来的4倍左右，即转20秒，停80秒循环，算是有一点发现。

前几天再拆VAPE驱蚊器发帖时，也顺便跑板画了个电路简图，求教改开停比的问题

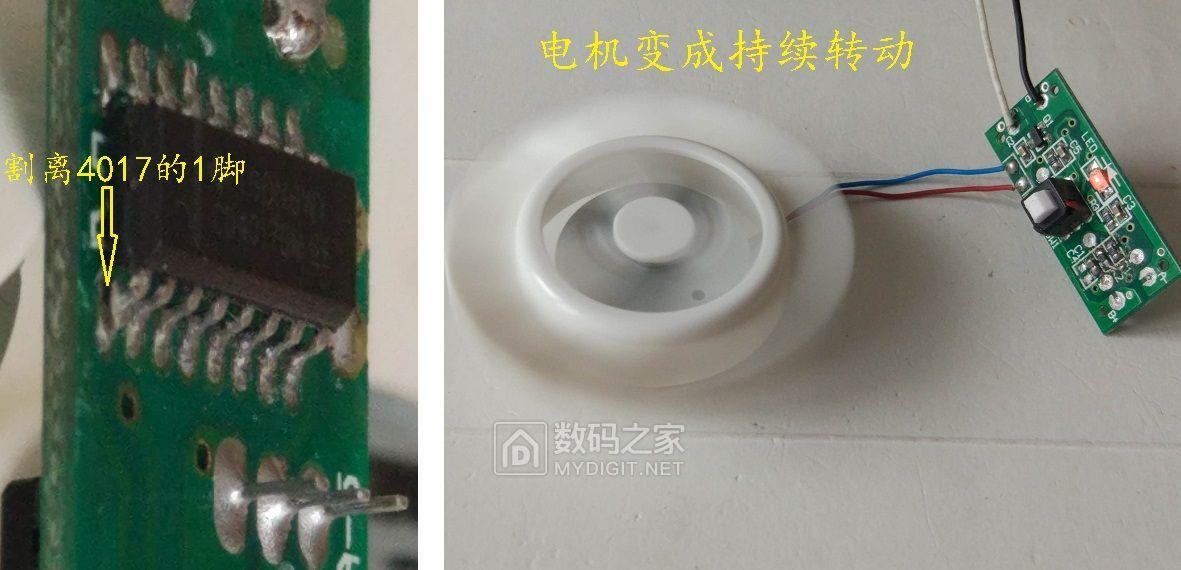

得到几位大神指点，其中尤以@邓穿石大神的指点令人信服，他说计数器1脚（Y5）连接15脚（CR），应该是接成了5分频电路（即开1+停4），并举了几个例子，比如Y6（5脚）接15脚就是6分频...，以此类推。按大神的思路做了验证，割断1脚的焊点抬起，风扇连续转

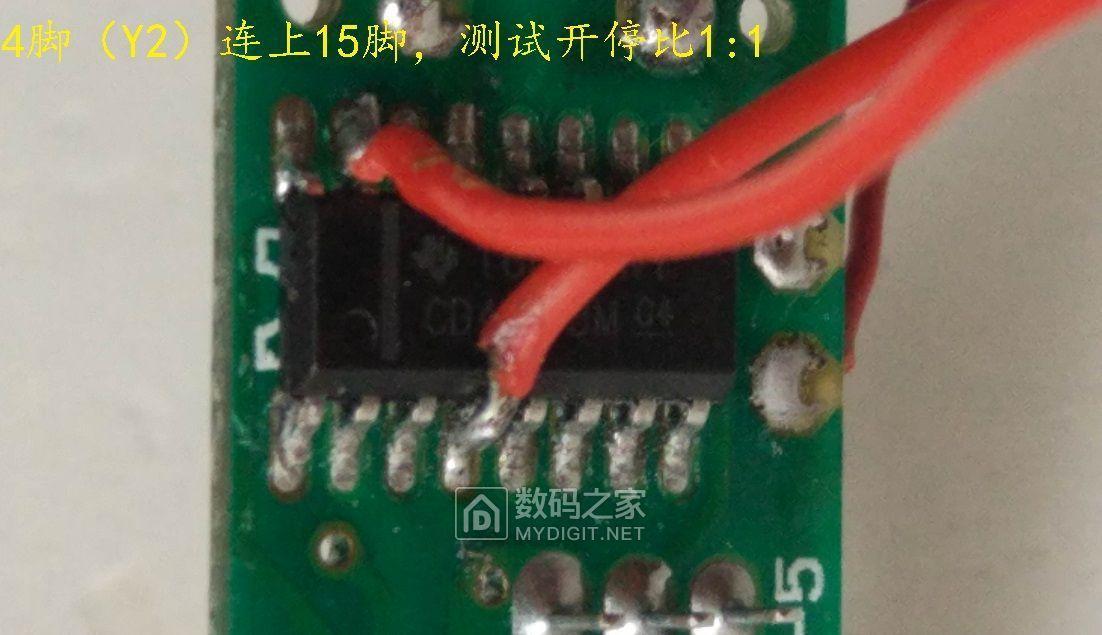

15脚连上Y2（4脚）为2分频，开停比变成1:1

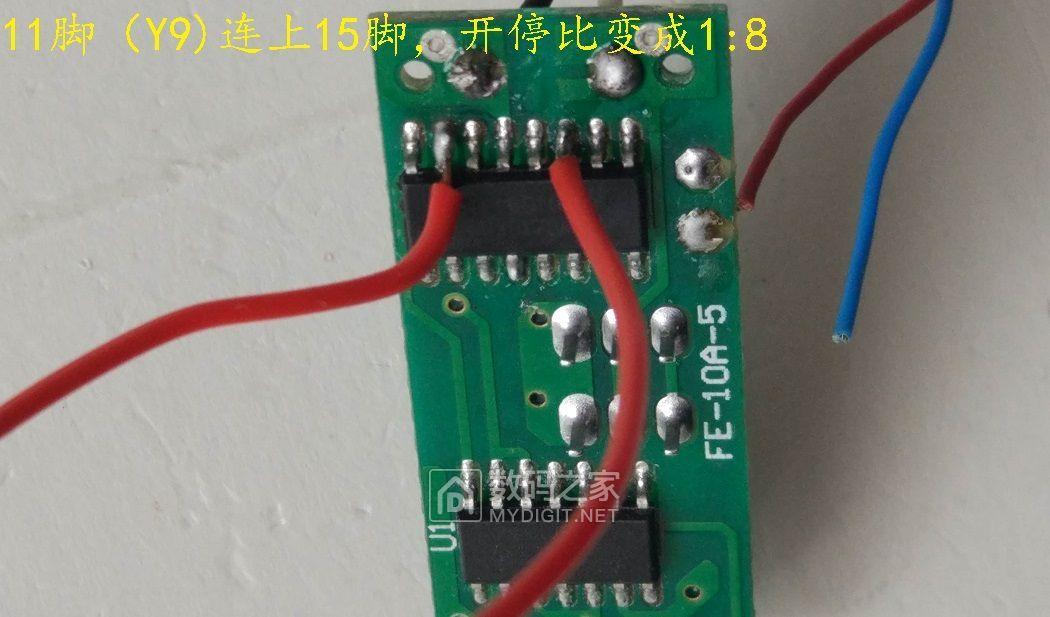

15脚连上Y9（11脚）应为9分频，实测开停比1:8，很准。

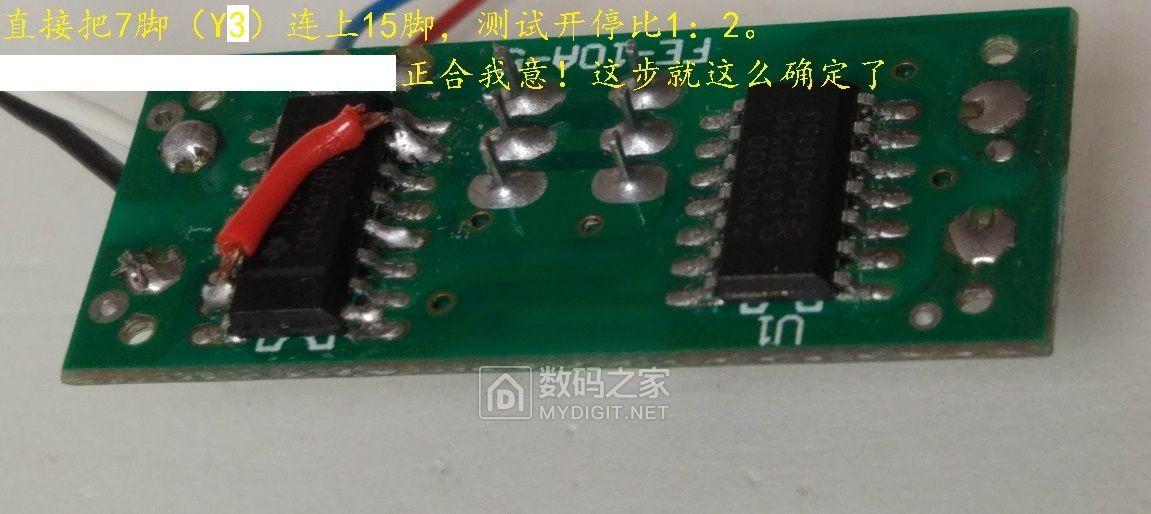

把15脚连上Y3（7脚），开停比1:2，正是我需要的比例。这个驱动信号的电压变化和时长，换作控制电机+端的P-MOS，开停比就是2：1了。第一次弄，多个阵风档选择岂不更好！

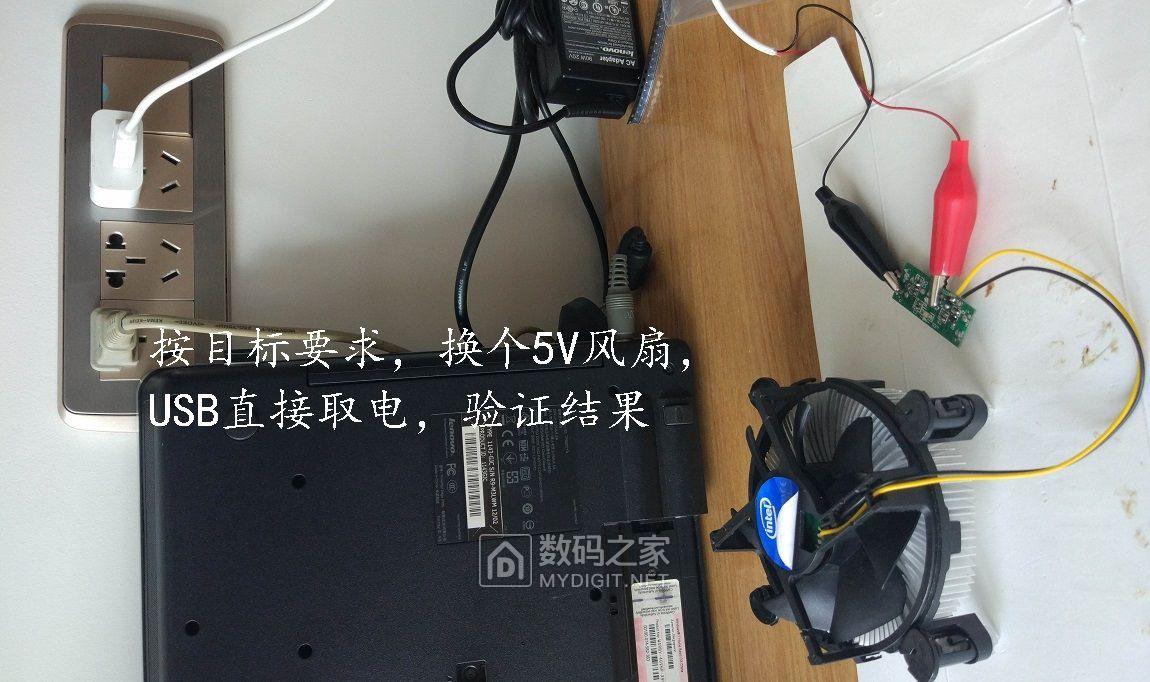

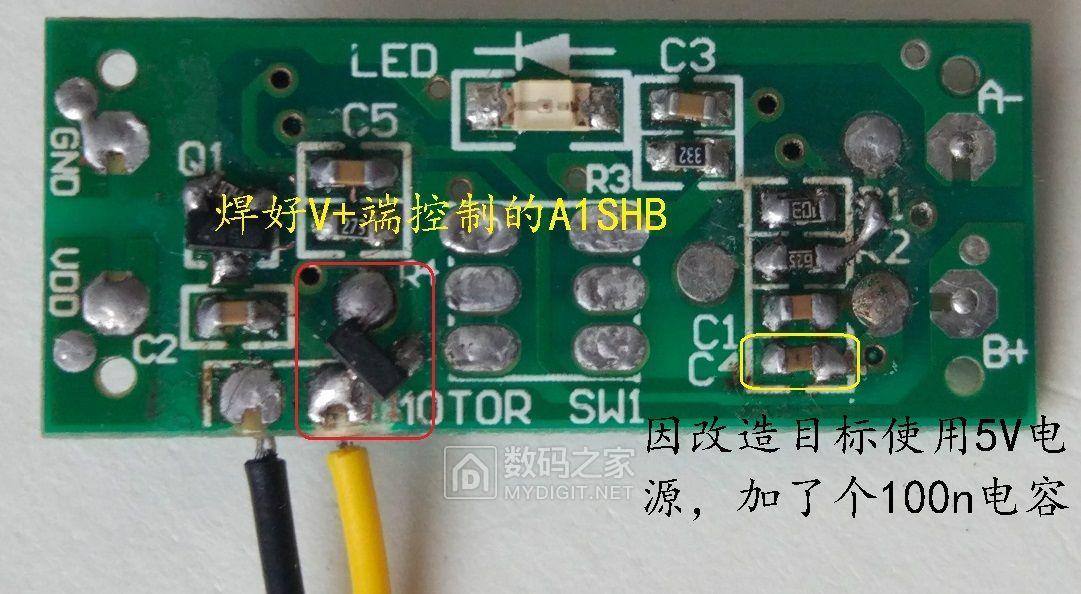

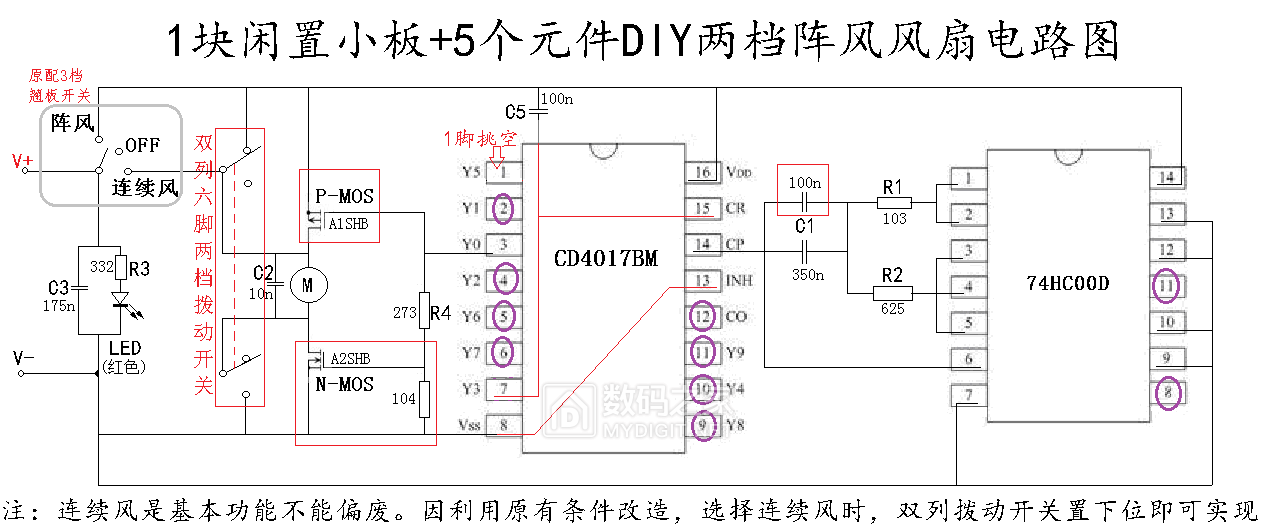

开停比解决，脑子里规划了一下整体的改造方案，如下图（此图后画，当时是边弄边想）。1. 计数器7脚（Y3）连上15脚，改开停比为1:2。2. 用A2SHB替换J3Y，适应志高台扇工作电流需要。3. 电机+端增加A1SHB开关管，仍采用3脚信号驱动，它工作时，将原来的开停比1：2，颠倒成2:1，多一种阵风模式选择。4. 主开关为连续风、关、阵风3档。阵风下，通过拨动开关切换，短路电机+或-端的开关管，实现开停比1:2或2；1的阵风模式选择。5. 因实验时电源是3V干电池，未来应用是USB取电5V，应该会影响时间常数，不会算，直接C4位加1个100n贴片电容做点补偿。

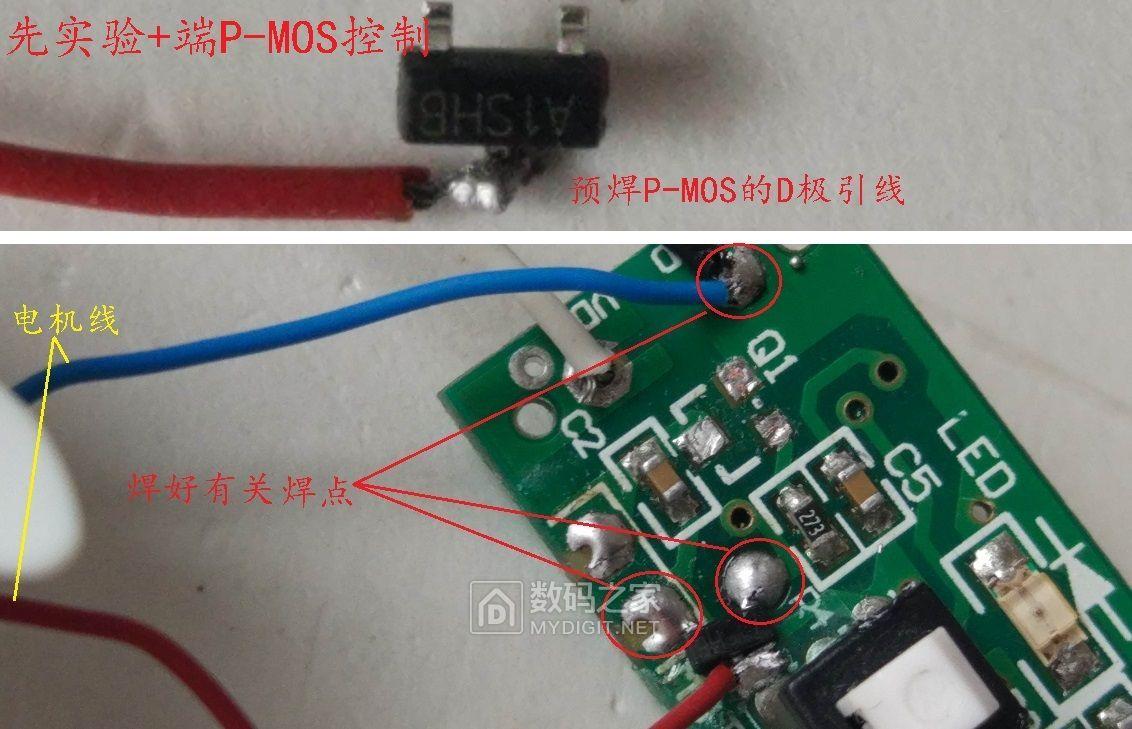

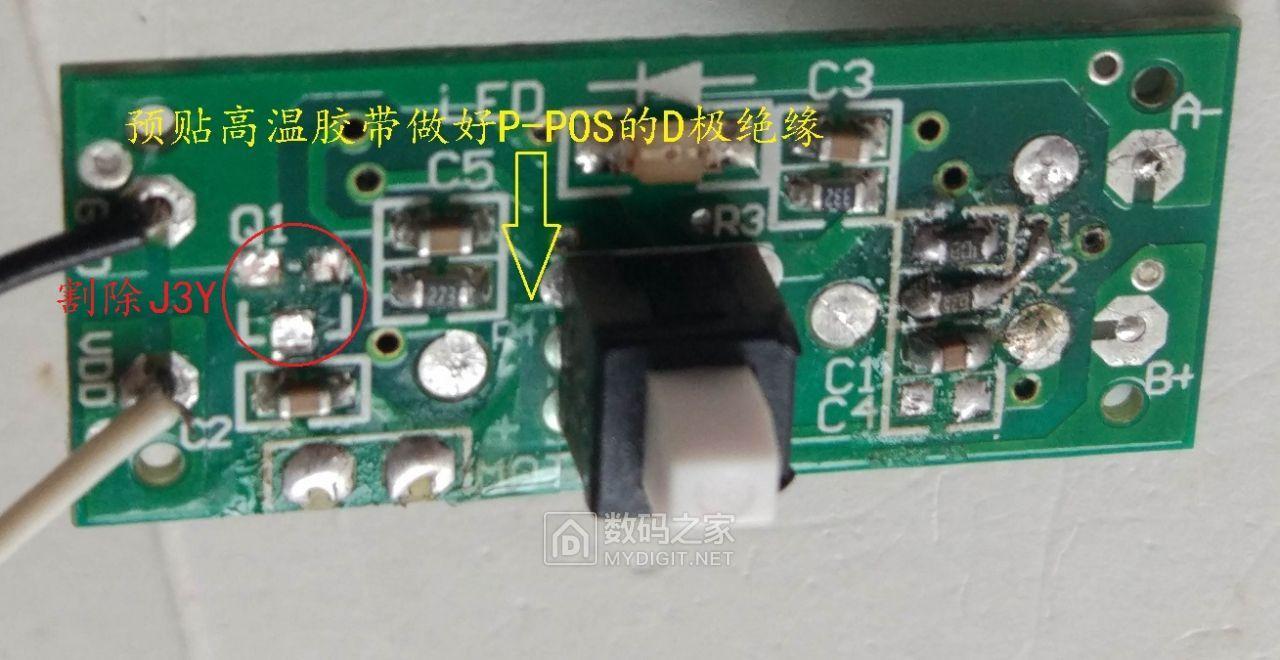

上图已特别注明连续风的实现方法，需要2个开关配合，后面不再赘述。下面就是逐个验证想法是否可行。先试试准备添加的电机+端开关管控制，板上临时贴高温胶带绝缘无焊盘的D极

A1SHB。20V，大概2.3A的P-MOS。

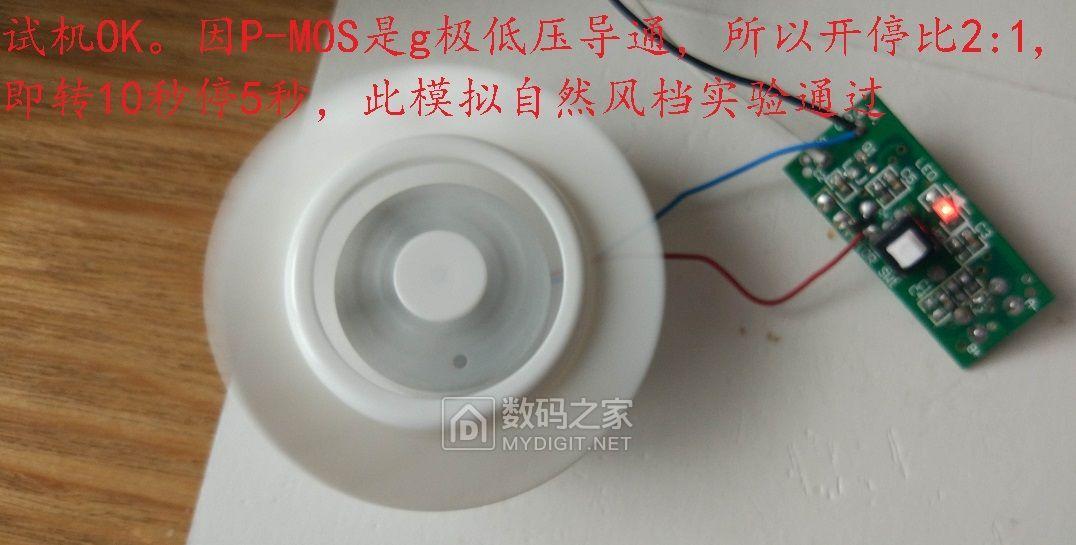

无意外通过

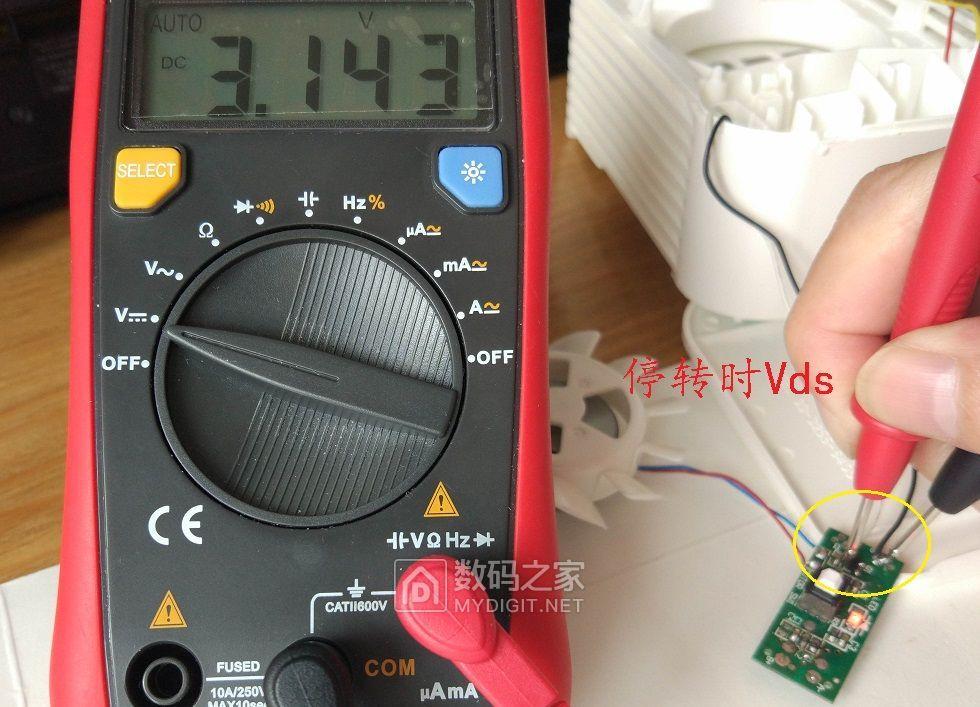

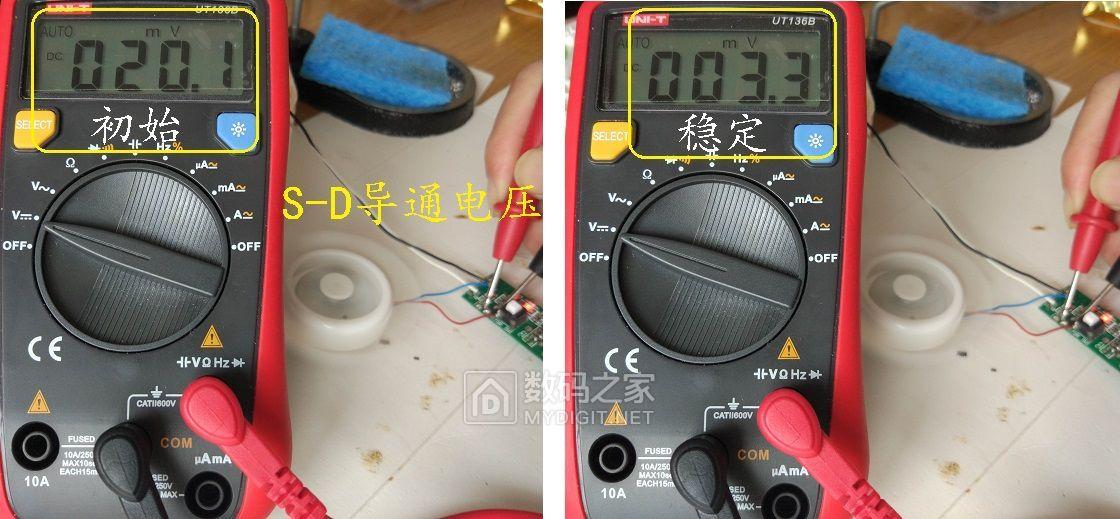

Vsd如图，导通良好

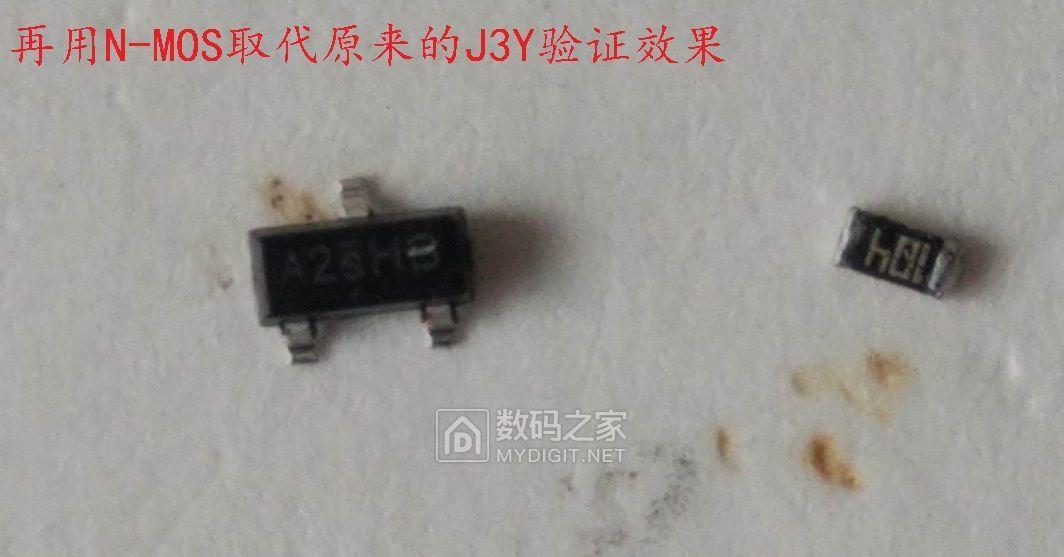

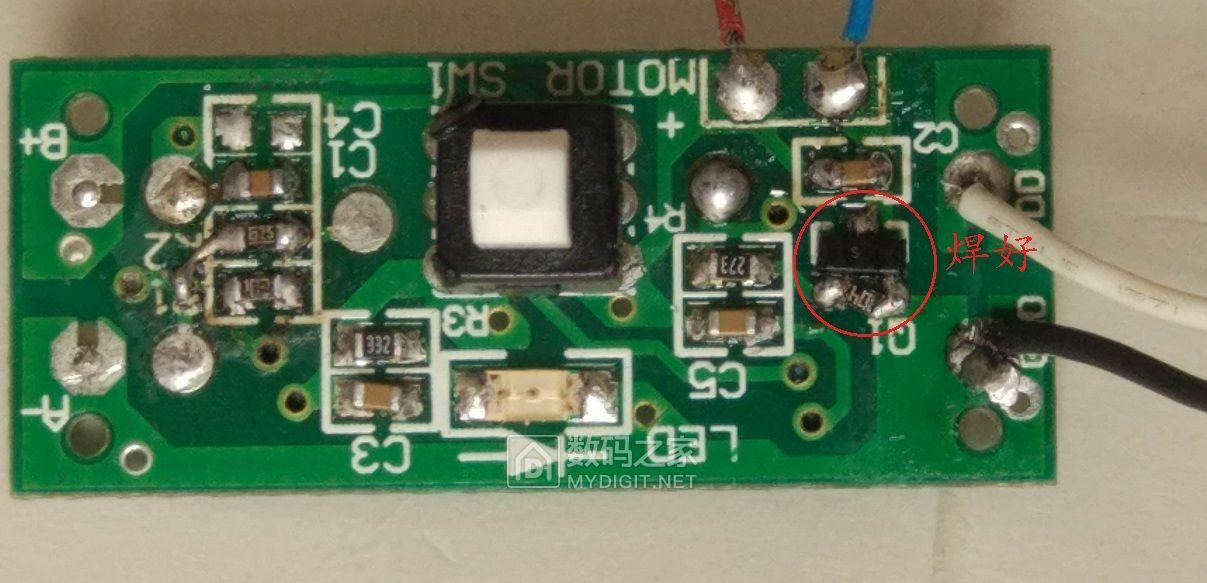

接着来A2SHB替代J3Y

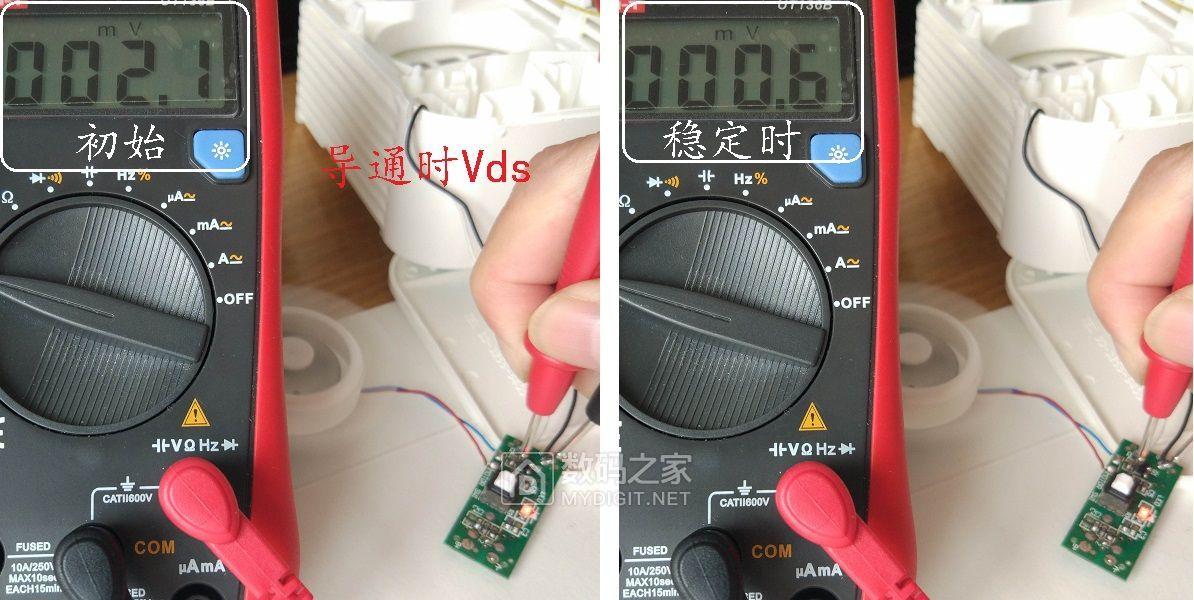

导通时，Vds表现比A1SHB还要好。顺利通过

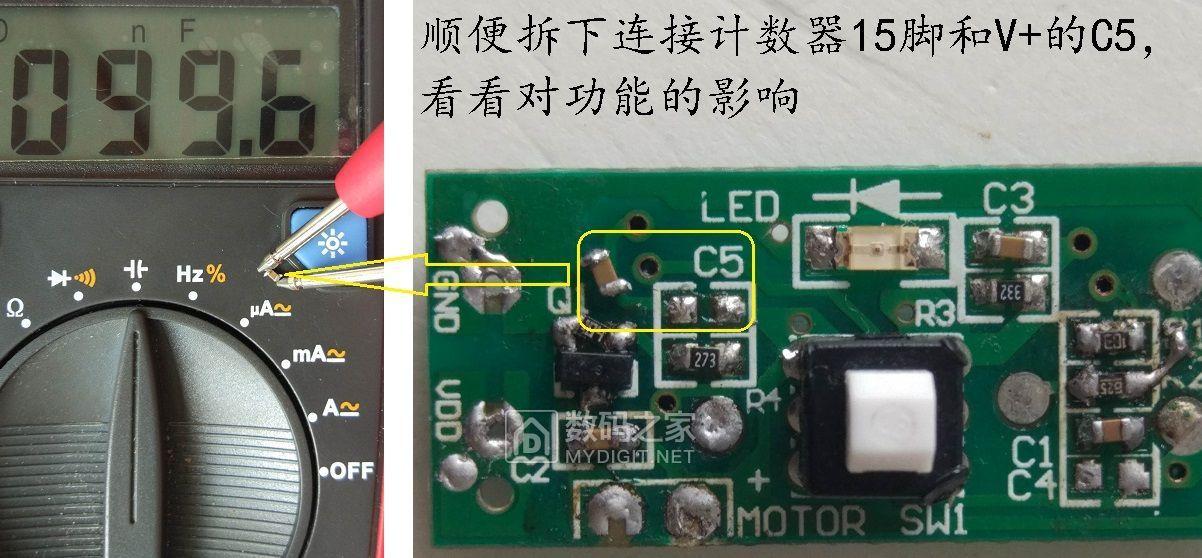

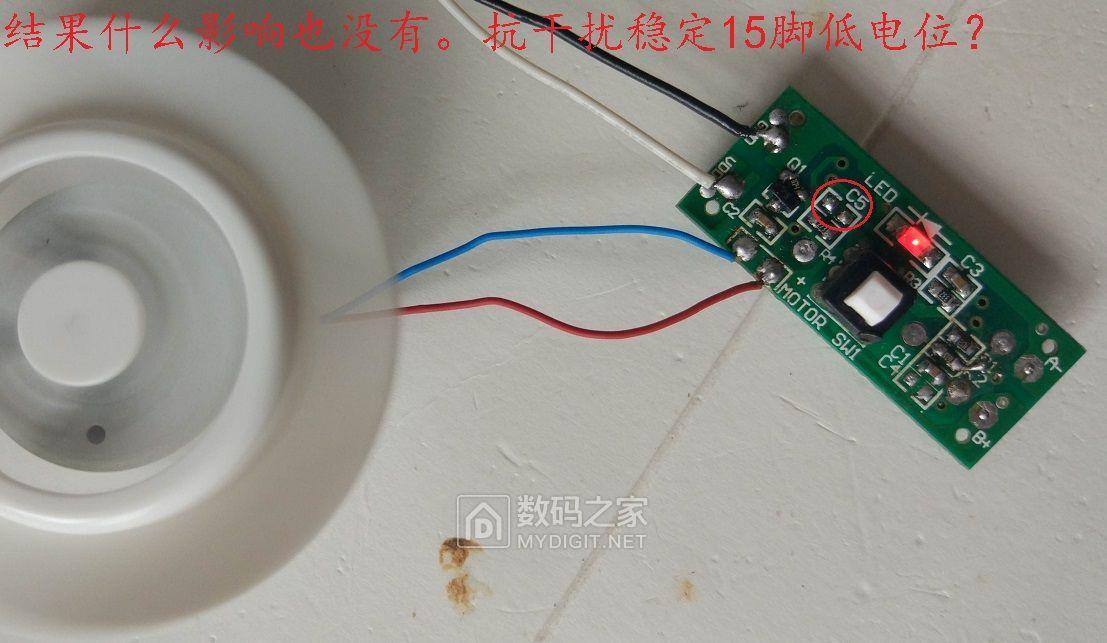

小插曲：过程中顺便拆下15脚连接电源+的C5，看看有什么影响，从而判断用途

结果什么变化也没有

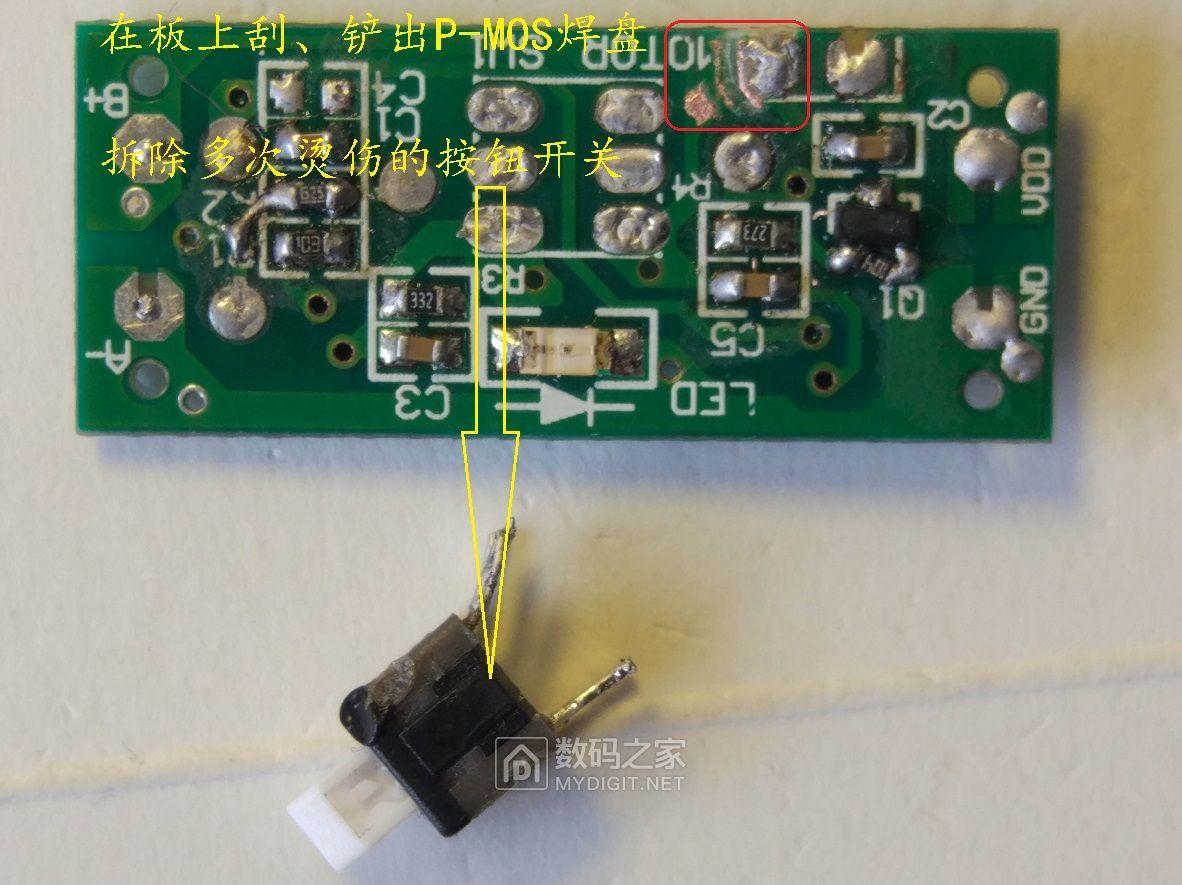

最初的想法逐一通过了，开始正式改。拆除按钮开关，割、刮出给A1SHB安家的焊盘。

安装位置限制，A1SHB倒扣安装

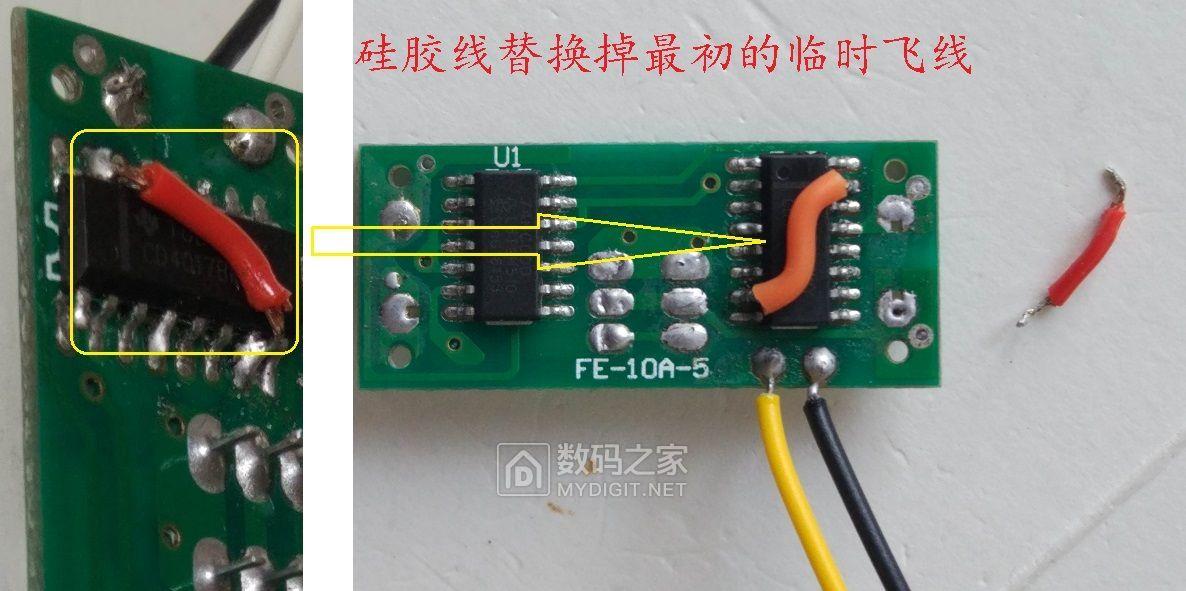

换掉7脚连接15脚的临时飞线

按照应用要求组装好，准备试

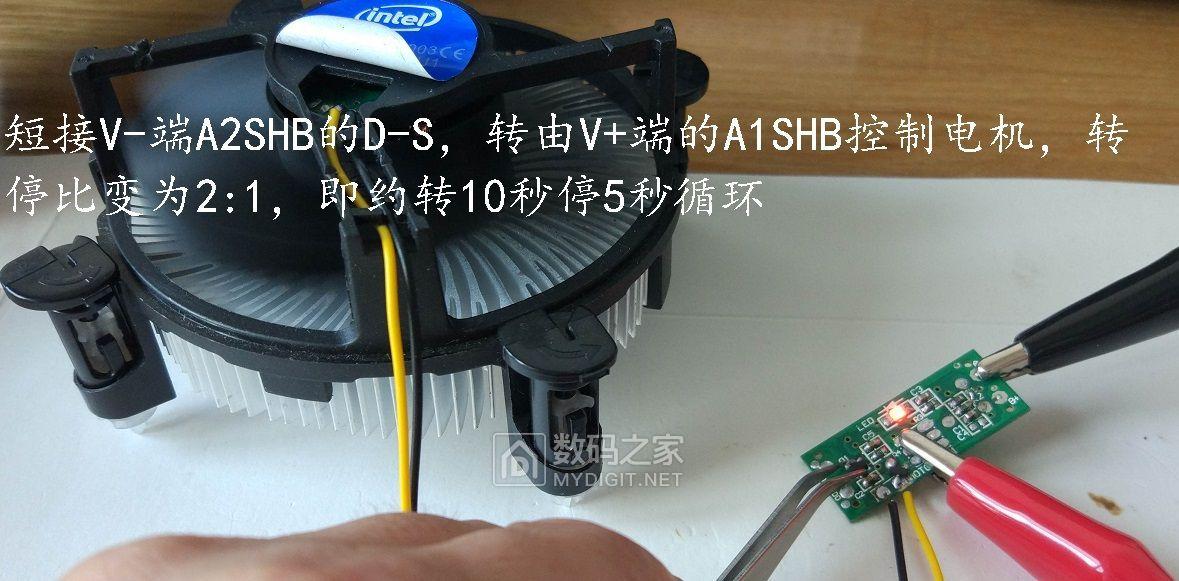

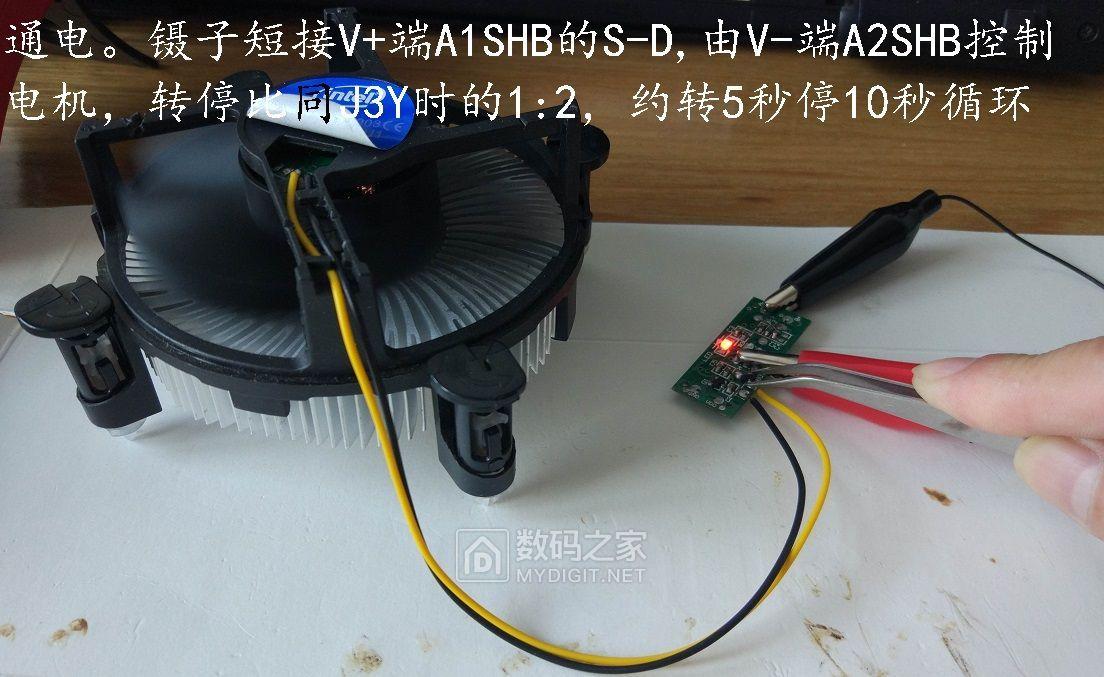

短接电机+端开关管，正常

短接电机-端开关管，也正常

正式组装

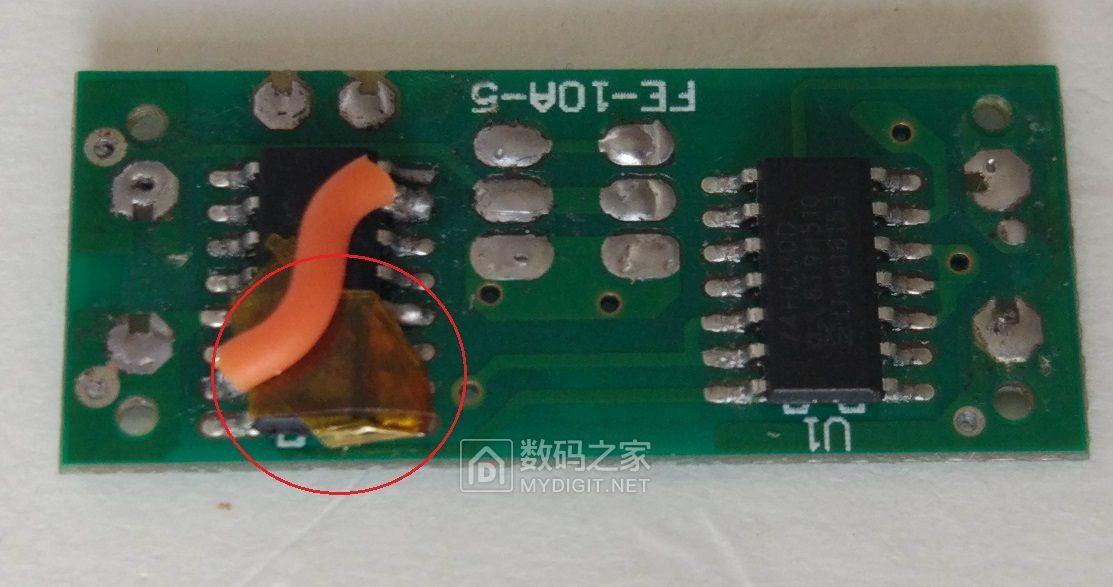

撬离焊盘的1脚，用高温胶带包裹一下，防止无意手捏回碰焊盘

去掉指示灯和限流电阻

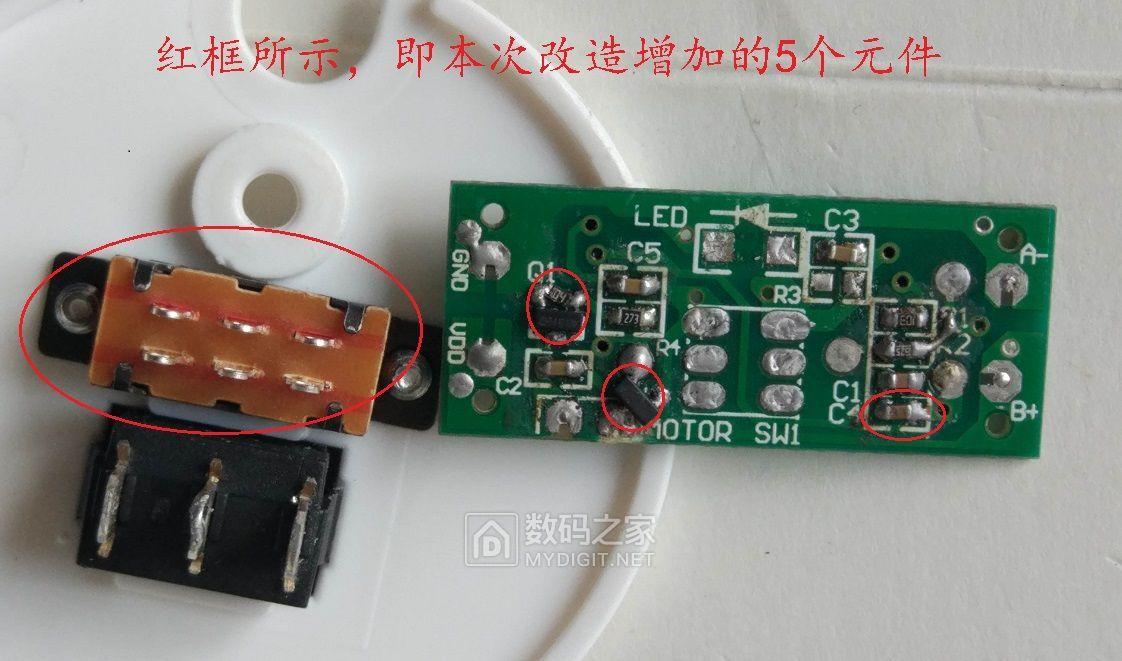

整个改造，仅增加如红圈内所示5个元件（均为常见，且可以通过拆机或廉价获得），和改造中拆除的元件数量（1N4007,J3Y，按钮开关、LED、R3）相当。

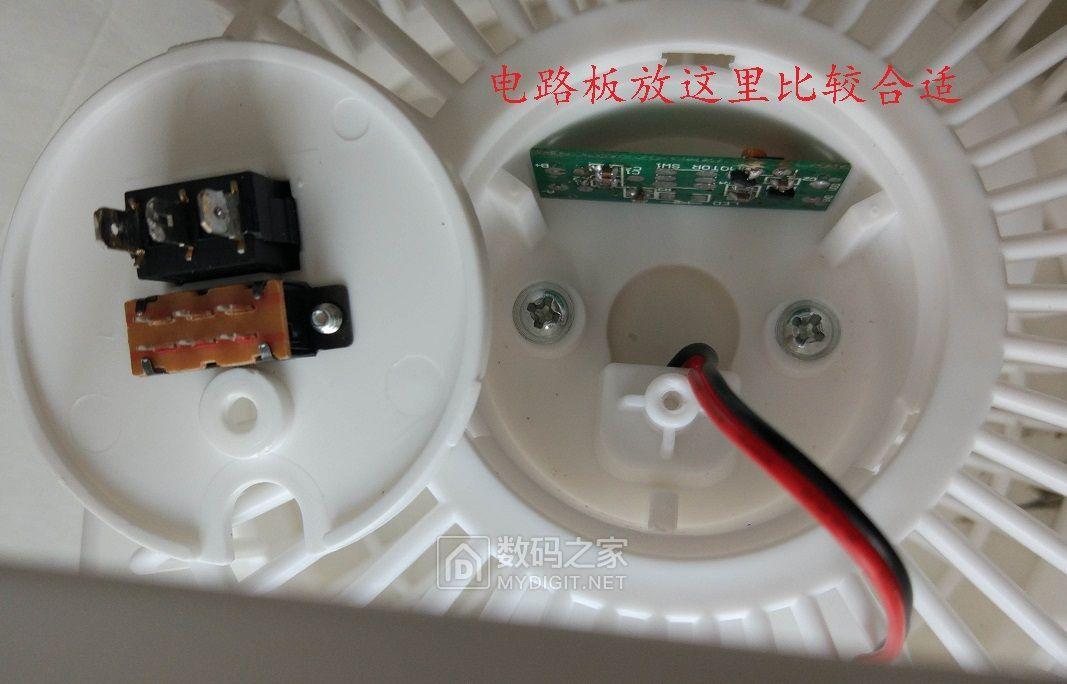

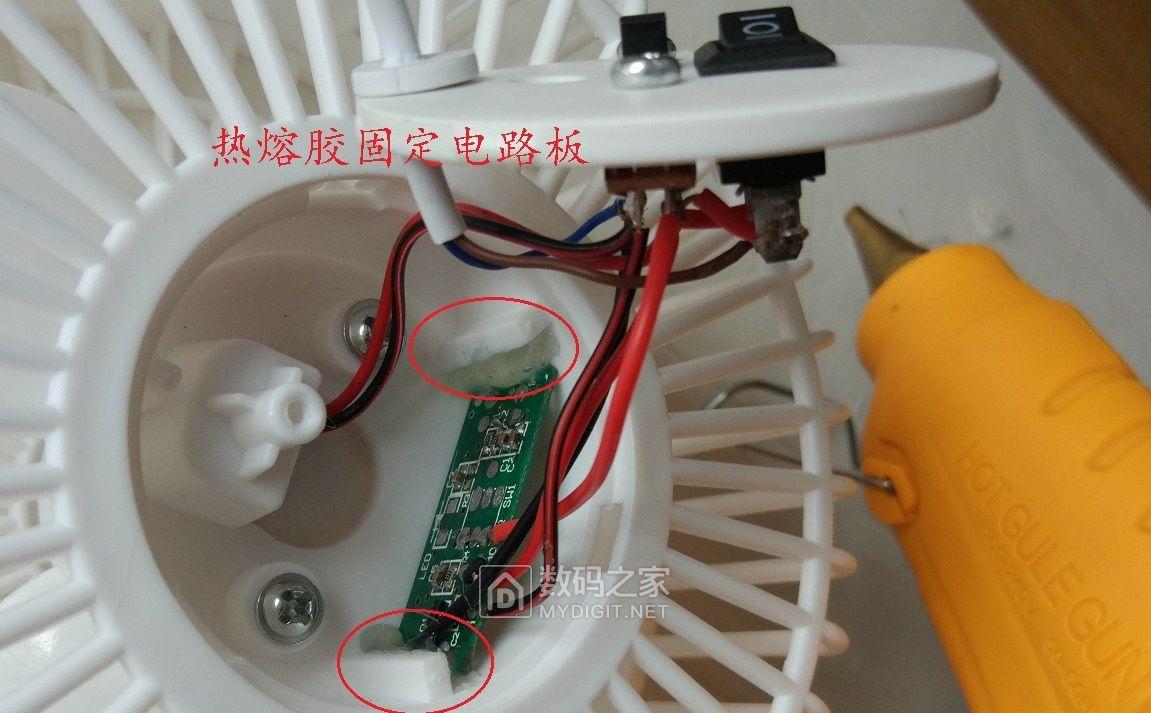

给电路板找个家

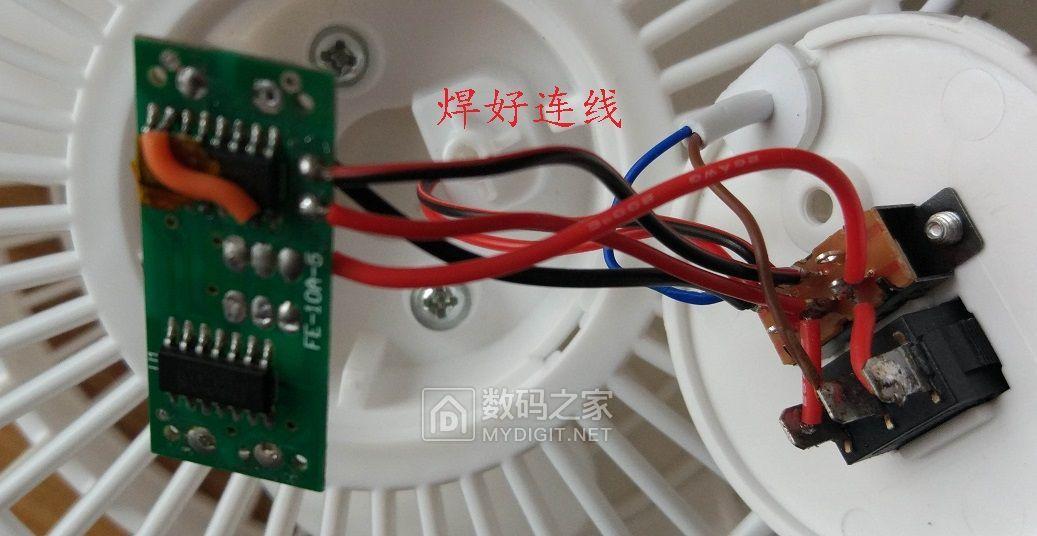

按构想接好线

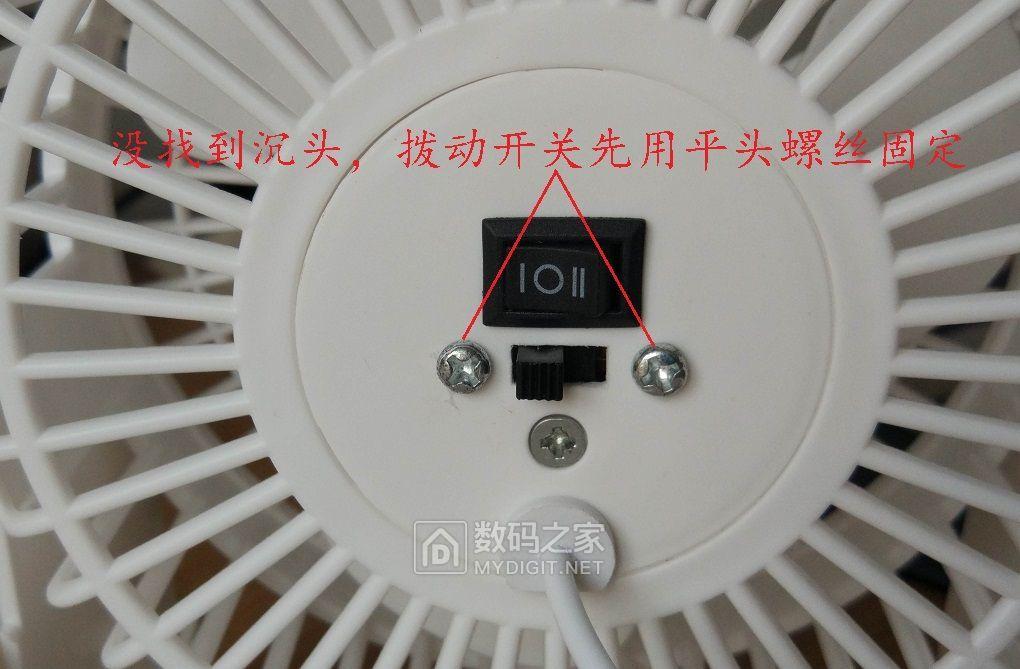

拨动开关的固定螺丝丑了点，以后再说吧

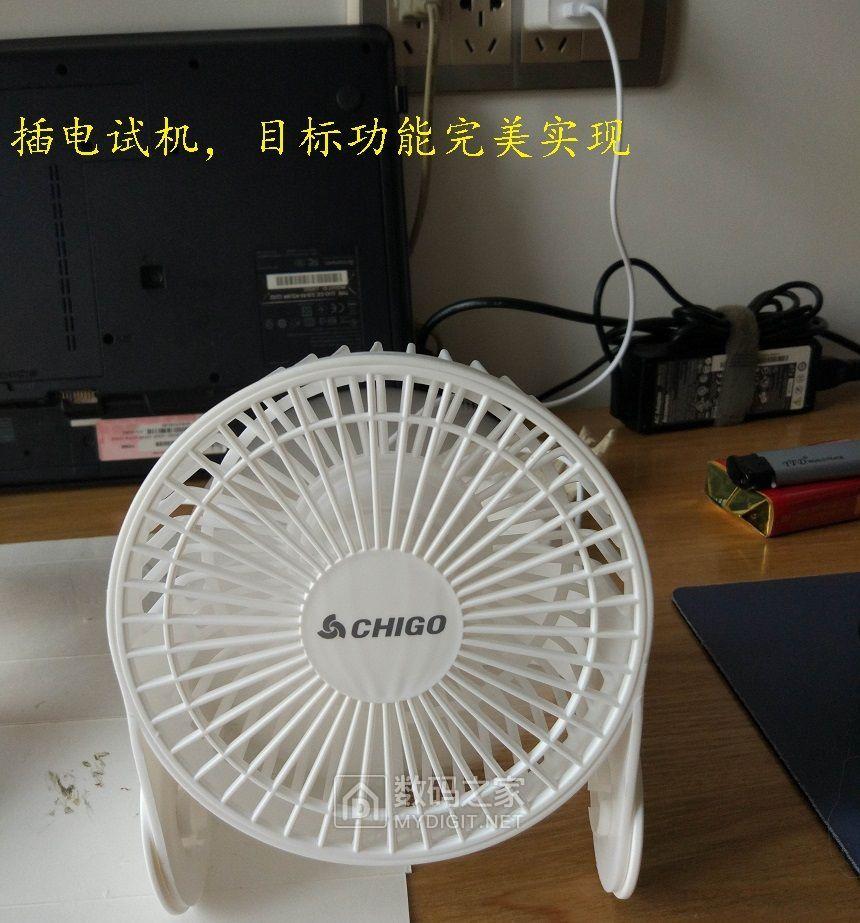

实战验证，各项功能达到最初设想。阵风功能感觉很实用

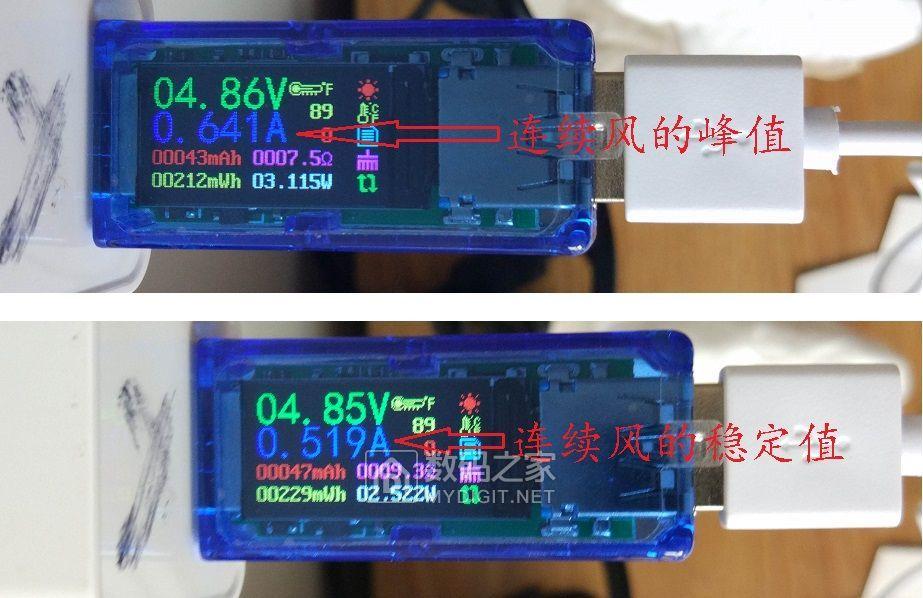

连续风档的电流测值，说明改后功率没缩水

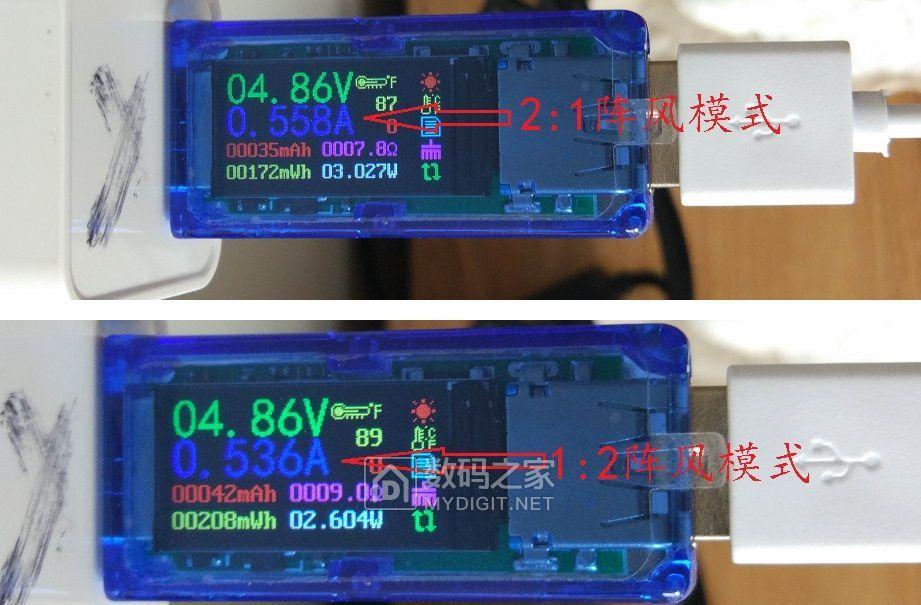

阵风档，2:1和1:2模式的电流测值，说明电机+、-端的场管分别导通情况良好。

此帖乃基于废物利用的搭积木游戏，减少闲置和废弃，省钱又环保。此法算不算菜鸟福音，值不值得这么做，看客自己的判断永远是正确的。路过的大神，如有纯新增、最简适用的多阵风模式方案，望不吝提供大家学习，谢谢！虽然小事一桩，老白着实折腾了好一番，抱歉耽误看客时间，高手轻喷。最后特别感谢邓穿石大神指点迷津，让我又前进了一小步。

谢谢观看！
