冷门就狗不理？业余无线电领域特殊射频功率真空电子管厂商登场

新供应商聚焦：Penta实验室射频真空管

由Wayne KE8JFW发布

DX工程公司激动地宣布，它已经从Penta实验室添加了专业制作的射频真空电子管，以满足业余无线电操作人员和电子爱好者的30000多个产品阵容。

在业余无线电领域，特殊的射频功率真空管是当前型号放大器的必要替代品。它们也被用来恢复传统的放大器，一些技术娴熟的操作人员使用真空管制造老式的自制设备和其他设备。

如果你正在寻找一个经过验证和测试的真空电子管，你来对地方了。Penta实验室70多年来一直是值得信赖的来源。

Penta实验室 成立于1951年，因其开发的束功率Penta真空管而获得全行业的认可。今天，该公司为一系列学科储备了数千根管，包括为射频/业余无线电应用设计的真空管。

Penta实验室配套的真空管：

通过严格的测试程序来提高性能

连续工作至少48小时 ，用通常用于放大器应用的灯丝、板和屏幕电压耗散全部功率

这些步骤确保了Penta真空管的电气参数是稳定的，并将在其使用寿命内发挥预期的作用。所有的Penta管匹配在5%的变化的所有参数。通过这一阶段测试的真空管，然后在WT-100A原始RCA生产测试仪上进行板电流、屏电流和跨导的评估。

从这些射频真空管都可购买：

3-500ZG： 高功率三极管射频真空管，最大板耗散额定值500瓦。它被用来作为零偏置AB2类放大器。Penta表示，当在阴极驱动电路中运行时，功率增益可达20倍。它的特点是陶瓷底座，以更好的温度控制。辐射和强制空气提供冷却通过基础，沿信封，并在板密封和板连接器。也可以作为一对(3-500ZG-2)，一套三(3-500ZG-3)，或一套四(3-500ZG-4)出售。

572B： 功率三极管射频真空管，设计用于射频振荡器，射频功率放大器和音频调制器。572B直接取代了811A，但配备了石墨阳极，以提高性能和可靠性。也可以作为一对(572B-2)，一套三(572B-3)和一套四(572B-4)出售。

811A： Hi-mu功率三极管射频真空管，设计用于音频放大器或调制器，射频放大器或振荡器。811A能够在高达30 MHz的频率下输出高达160瓦的功率。还出售一对(811A-2)，一套三(811A-3)和一套四(811A-4)。

3CX800A7： 紧密型功率三极管陶瓷射频真空管，用于射频应用中作为阴极驱动AB2类或B类放大器，包括甚高频。Penta说，作为线性放大器，高功率增益可以在不牺牲低互调失真特性的情况下实现。 它的特点是低驱动功率的管，这种功率容量归功于它的低电网拦截和高放大因子。有用的450mhz, 3CX800A7提供750瓦PEP和750瓦键下连续波输出功率到350 MHz。它的阳极是强制空气冷却为800瓦的耗散。也可作为一对配对(3CX800A7-2)。

3CX1500A7： 这种坚固的陶瓷和金属高mu射频真空管设计用于音频或射频应用(包括VHF)中的阴极驱动AB2类或B类放大器，或作为阴极驱动，板调制C类射频放大器。 它的最大板耗散额定值为1500瓦，最大CW输出功率为250 MHz。

4CX1000A： 这种低压，大电流径向波束功率四极管陶瓷射频真空管是专为AB1类射频线性放大器或音频放大器应用 而设计。它的最大板耗散额定值为1000瓦，1000瓦最大CW输出功率可以达到110 MHz。

4CX800A-T： 这款汤普森牌陶瓷射频功率四极管真空管(相当于GU74B)的最大板耗散额定为800瓦。

很佛系的拉菲尔老板冯刚——更佛系的1619电子管功放

原创文：陈建华新音响New Audiophile

曾几何时，佛系成了一个网络流行语，并逐渐上升为一种文化现象。泛指追求内心平淡与淡然的生活态度。该词语最早来源于2014年日本的某杂志，该杂志介绍了“佛系男子”，自己的兴趣爱好永远都放在第一位，基本上所有的事情都想按照自己喜欢的方式和节奏去做，之后经过网络传播，佛系又衍生出“佛系青年”“佛系女子”等一系列网络词语。据百度指数数据分析平台显示，“佛系”关键词检索自2017年12月一星期内峰值指数为32912。

你属于佛系的吗？至少我不是，也无法将佛系上升为文化，若是财务自由，也许我也会有追求佛系生活的一天，将自己最喜爱的艺术放在第一位，也许那时候才真的是无欲无求。佛系的标准也许每个人都不一样，但若将佛系运用到古代名人身上，又加上艺术身份，那唐代诗人王维就是佛系艺术男神。王维被后世文坛尊为“文人画鼻祖”、山水画南宗代表人物，琴棋诗书画印无一不精，是跨界大才子，公元７２１年，年仅21岁的王维就高中进士，31岁的时候王维状元及第！

不过，后来种种变故，最终在佛教的支撑下，王维继续写诗绘画。王维四十岁被调回京城，迎来重新创造事业巅峰的好年华。但而此时的王维一心只想修身养性。在京城的南蓝田山麓买下了闲置了无人敢买的前朝官员诗人宋之问的别墅，重新加以翻修以修养身心，与他的知心好友过着悠闲自在、半官半隐的生活。在此，王维写下大量田园山水诗。

很佛系的拉菲尔老板冯刚

关于拉菲尔老板兼设计师冯刚先生的故事就太多了，我们杂志总编赖英智老师、前主编学明老师也有过报道。冯刚先生我也认识多年，但我们最有交集的并不是音响，反而是摄影。冯刚先生自认为是喜爱旅游胜过工作的天津“懒人”，实际上我每每在微信群在他的朋友圈看到他发得最多的话题并不是音响，不是他所擅长的胆机，而是摄影，并且是胶片摄影，近年来在胶片摄影上投入的精力反而比他的胆机事业更大。近年的冯刚先生越来越佛系了，虽不能拿他与唐代大诗人、书画家王维先生相提并论，但至少是音响商中比较佛系的，自在逍遥，追求与中国文化之旅与摄影，兴趣爱好比事业重要。

在5月初的北京音响展上与冯刚先生一起聊天的时候，还有拉菲尔胆机的忠实用户过来催他说新产品什么时候开发，冯刚先生说被催开发新产品也不是个位数了，但他又说，一般他开发产品比较佛系，只有遇上心仪的电子管和元器件，有开发的灵感了才会去做与众不同的产品，那种普通机型的胆机已经无法引起他的兴趣。并且，产地在天津的拉菲尔胆机产品属于“墙内开花墙外香”的产品，在天津知名度一般，反而天津之外都有忠实的用户，甚至山东泰安大音响玩家王先生，虽然拥有数千万的进口品牌音响器材，但竟然也是天津拉菲尔的拥趸，王先生拥有绝大部分的拉菲尔胆机产品，并为其专门设计了陈列架，几乎可以作为拉菲尔的代言人了。

在现在的音响圈，大多设计师或者大多品牌的老板的朋友圈都在努力的推自己的产品，唯独冯刚先生是个例外，他的朋友圈最多的就是今天使用什么机身，使用什么镜头，使用什么胶卷之类的话题，他的朋友圈最多的都是与文明古迹相关的话题，无论是六朝古建筑龙门寺，或是北魏孝文帝时期的佛光山、河图阿拉城等，都不是大众旅游热点，而是有中国传统文化的圣地，即使到了这些地方，他的朋友圈同样离不开用什么胶卷什么镜头的话题，自己的胆机反而是偶尔发一发，却从不吹嘘自己胆机的声音如何。

五月初北京音乐产业园音响展期间冯刚先生也携带拉菲尔产品参展，但他的朋友圈写到：“带这一台破相机拍北京音响展，别人拍模特我拍老板。福马pan400 福伦达50mmf2.8！”是的，近年来冯刚先生喜爱旅游、喜爱摄影爱过他的本职工作胆机设计，其实大家都知道他设计的胆机线路简洁，技术含量高，并且经常有大家意想不到的作品出现。

更佛系的1619电子管功放

说到国产电子管音频设备制造商，天津拉菲尔的产品以高性价比而出名。虽然拉菲尔靓声又不贵的产品不少，但老板兼设计师冯刚先生总是夹带“私货”，不打拉菲尔品牌，而是打上以自己姓氏英文字母的LOGO，这类产品是冯刚为自己设计自己玩的产品，这时候只要看见了您就不要错过了，一错过恐怕再也没有了，因为这类产品它是没有产能的，但有一个共同点：声音非常好，价格适中。

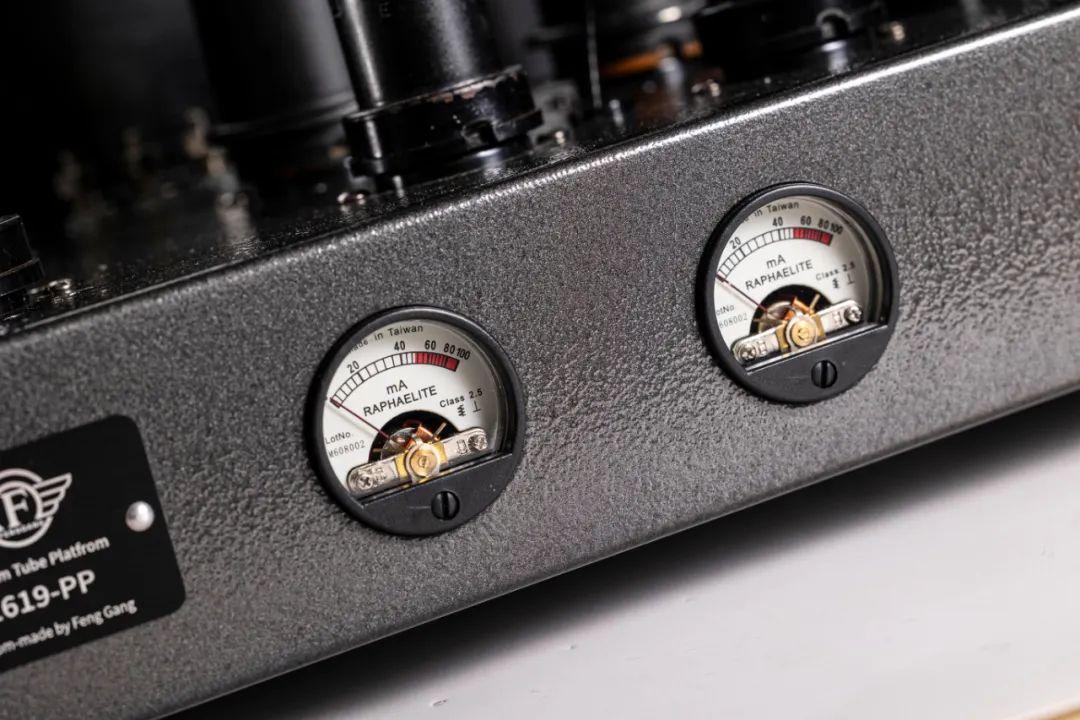

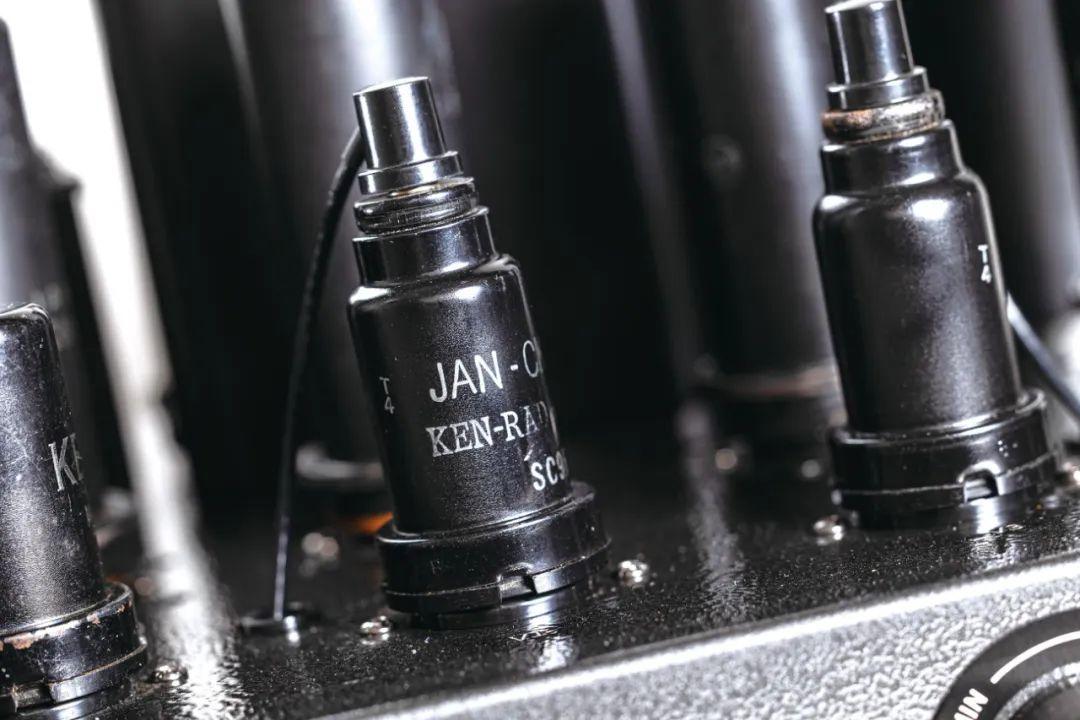

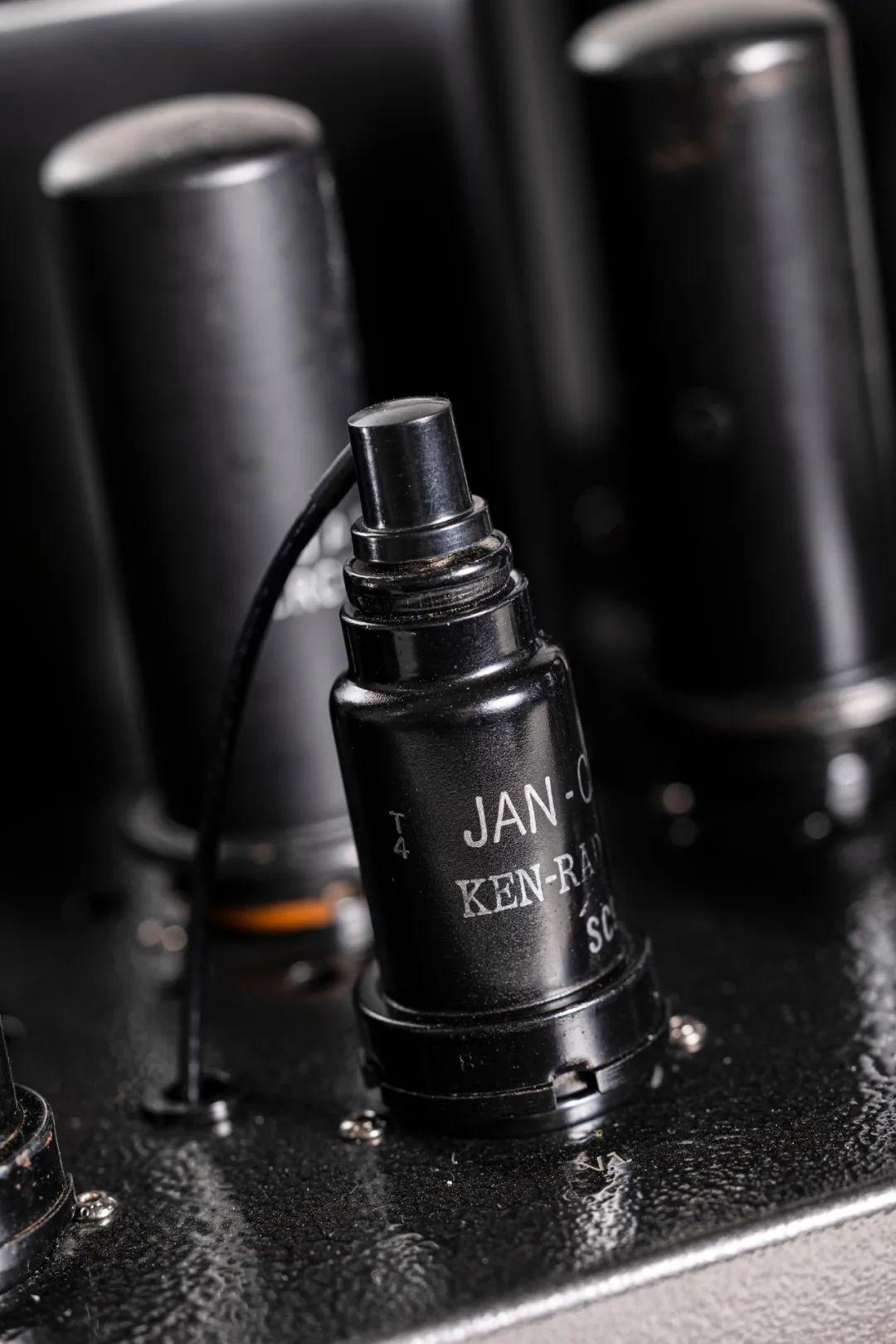

冯刚善于挖掘冷门电子管产品，使用数十年前的老电子管并且不是天价管设计产品，其实是冯刚先生自我挑战。前面说了冯刚先生设计产品是比较佛系的，但只有遇到有感觉的时候他才会将精力又重新投入到电子管功放上，比如这次我们所听到这台打着“F”鹰标LOGO的1619合并机，比冯刚先生更为佛系。1619电子管是军用电子管，当年用在坦克车上面的通讯管，使用铁壳设计。它最大的特点是直热，外形独特，声音非常通透且音质纤细，功率又非常适中，输出功率相当于2.5伏的6L6直热管。1619电子管音色好，属于低功耗中等功率电子管，由于它的输出电压高，使得电子管的性能更加优良，因此音质靓丽、好听。

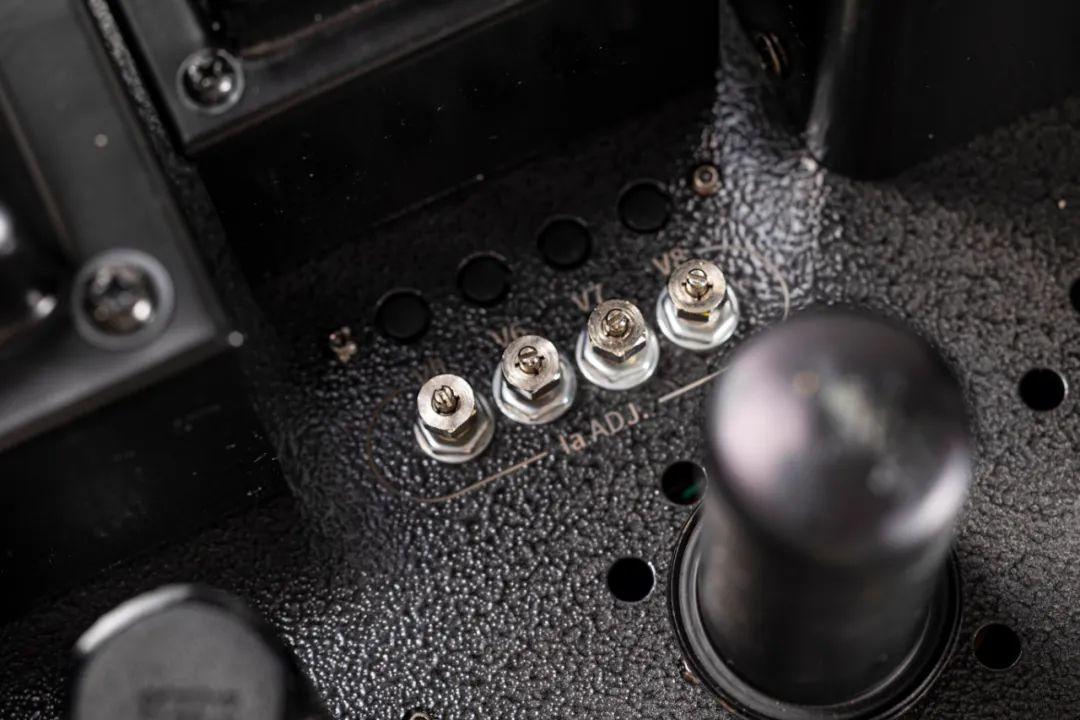

但1619直热管非常稀少，也非常难做好，本身这管子麦克风效应也比较大，帘珊级对屏级的调整影响也比较大，线路设计上包括焊接点、走线的位置都非常讲究，并且接地尤为考验功夫，有些DIY爱好者即使按照以前的图纸焊接，但偏离了最佳接地点,声音底噪非常难以忍受，要做好1619电子管胆机，没有高深的设计能力是搞不定的。

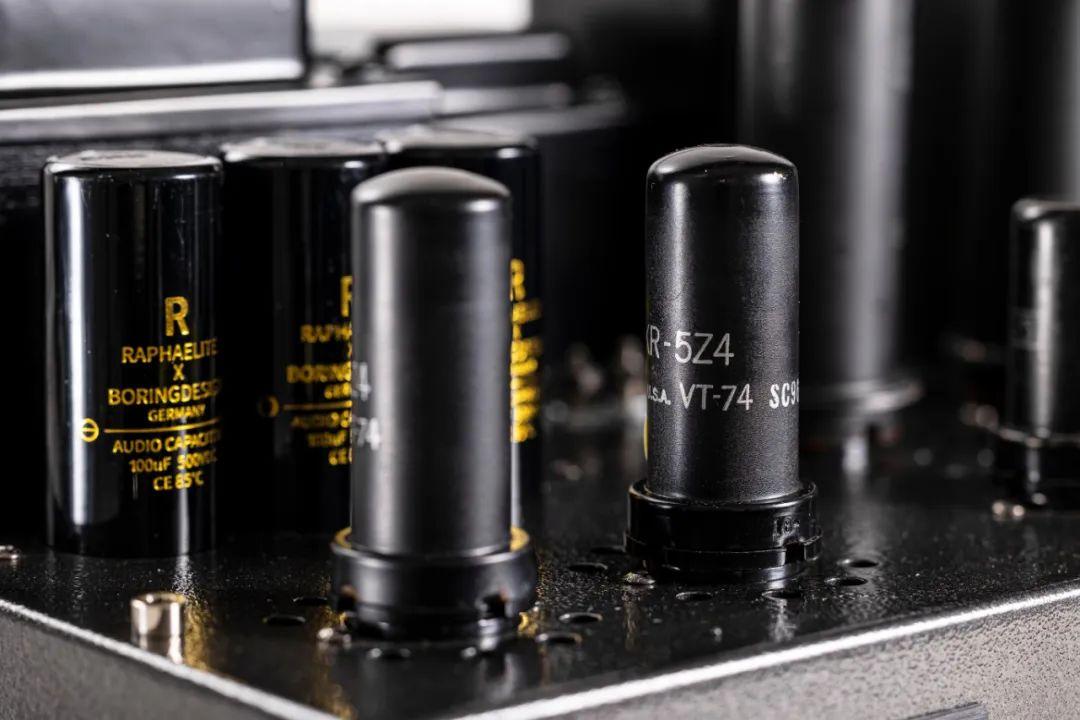

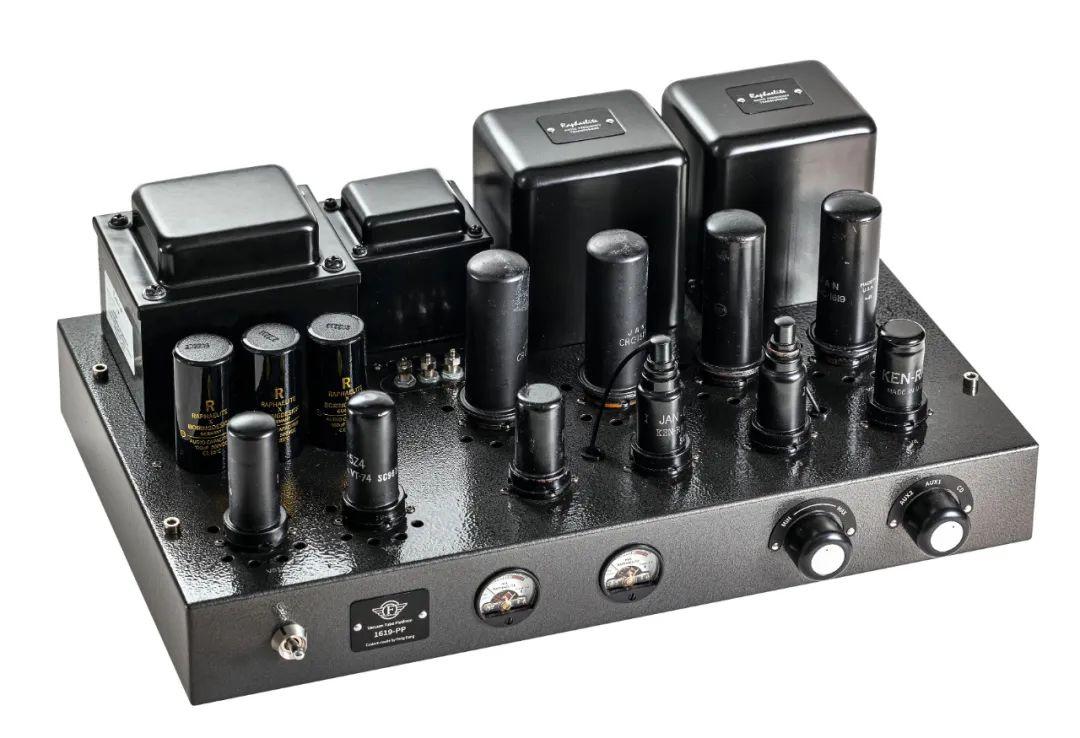

冯刚先生说，设计“F”牌1619电子管合并机的目的，是为LS 3/5A书架箱而设计，他这个本意上设计给自己玩的。因为这些管子真的难找，也不可能有什么产能。“F”牌1619合并机使用的是最传统的胆机线路，使用2只铁壳5z4军用电子管整流，使用2只铁壳6j7军用电子管做第一级电路放大，使用两只铁壳军用6j5做传统分割导向驱动两只 1619做推挽输出，整机两声道4只1619军用铁壳直热功率管。这个电路结构虽然简单但最大的难度就是电源部分极度复杂，需要9组独立的供电电源交直流，高低压交错。

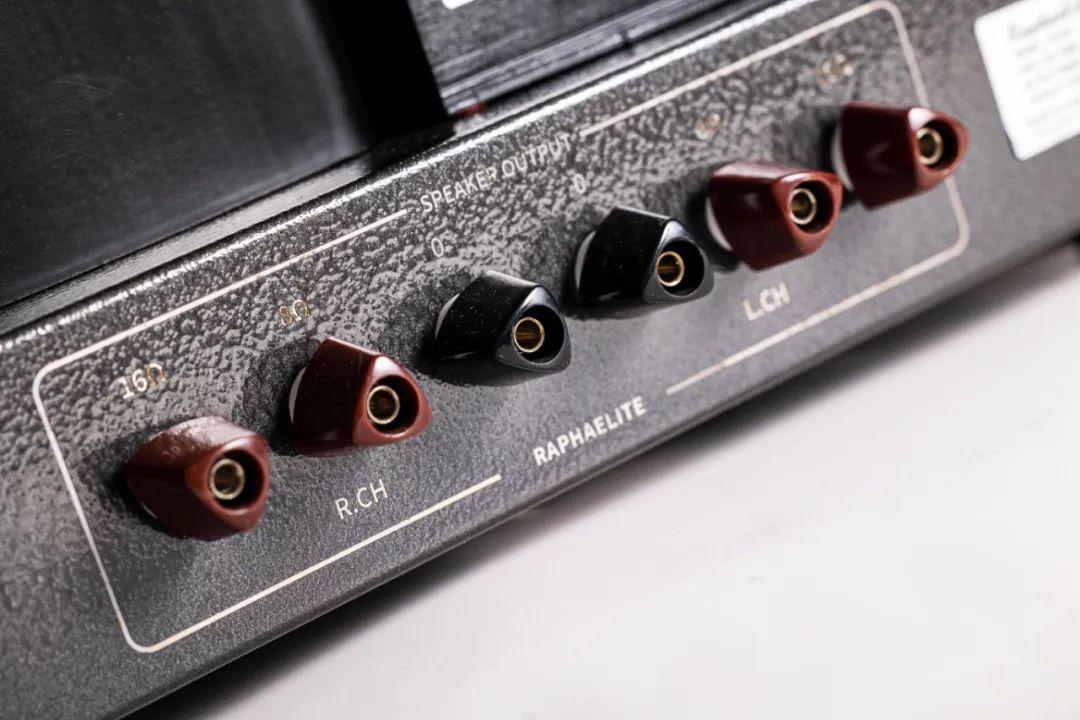

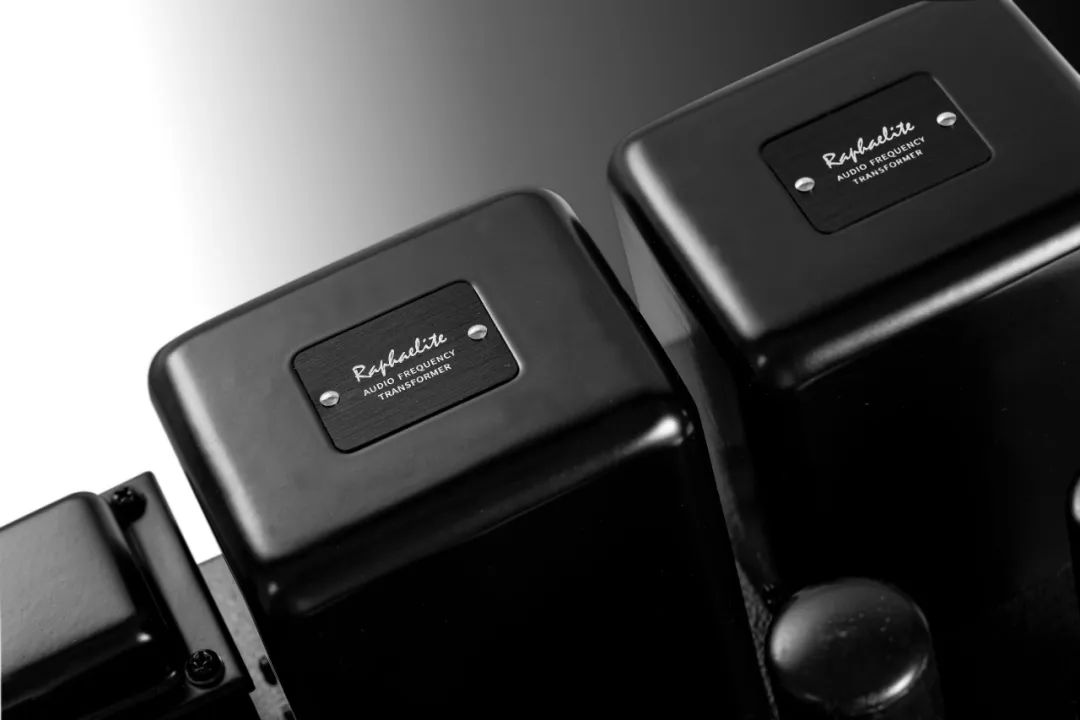

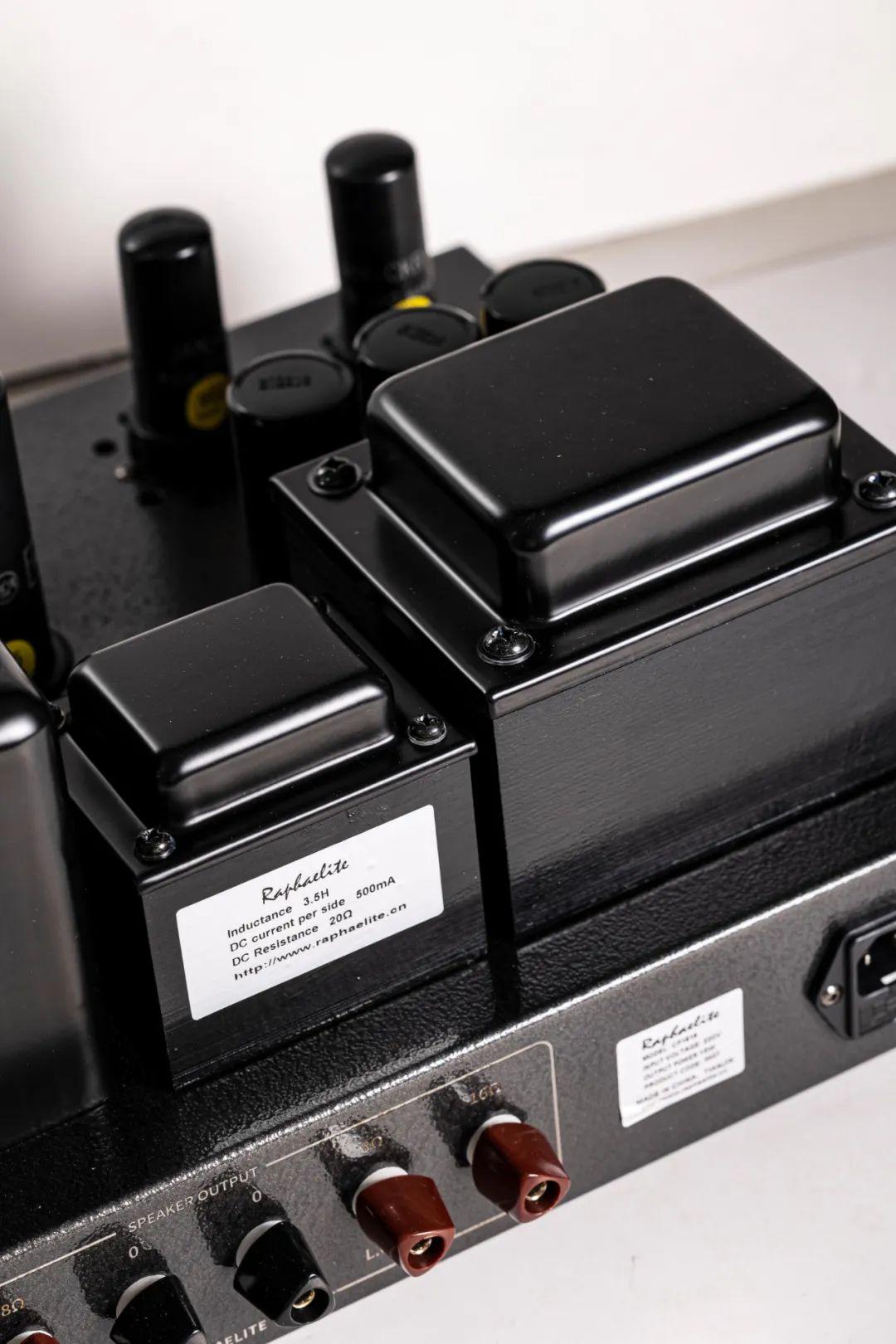

说到冯刚先生，除了电子管音频放大器擅长设计，他对于变压器的设计制造的也尤为用心，当年他研发出全耦合输出变压器，已经足可使拉菲尔胆机立于不败之地，现在拉菲尔厂的主打产品之一就是变压器。他现在的佛系，得益与过去的努力。他这台1619电子管合并机输出阻抗有两个，分别是8欧姆和16欧姆，但他能做到不同阻抗输出频响、音色基本都一致，这对于一些进口胆机品牌都很难做到的！

拿现在的拉菲尔胆机来说，在线路结构上已经非常成熟，但有了自己设计生产且品控比一些国际大厂更为严格的一流品质输出变压器，在成品胆机价格上就有极大的优势，有在同等水平的产品上，拉菲尔胆机价格只是进口同类胆机的1/4—1/10左右。性价比尤为突出，而声音表现与国外某些名牌产品相比甚至有过之而无不及。

舒服得让人想一直听下去

做为音响产品，最重要的功能还是用来欣赏音乐的，既然是电子管机, 不听听邓丽君那也太可惜了。美中不足的是手头并没有这台1619研发目标的LS 3/5A音箱，但我们有长期一直放在杂志社搭配中、小功率胆机用的AUDIO NOTE PARTS落地箱，这是一对圆木号角高音+ 8寸中低音的箱子，所有单元与分频器全采用原装AUDIO NOTE的单元与元器件做成，灵敏度95dB, 阻抗8欧姆。

AUDIO NOTE PARTS这对圆木高音号角的8寸低音落地箱可不是善类，尽管它的灵敏度很高，不少晶体管功放和大功率胆机在它面前却有力气没地方使，推响它简单，但很容易把它的声音推得直接、僵硬，虽然它无胆不欢但可不是所有胆机都能降服它的，高素质的中小功率胆机才是它的佳配，可高素质的中小功率胆机并不是那么容易找的。

这不？非常适合AUDIO NOTE PARTS落地箱的胆机就在眼前！冯刚先生“F”牌1619合并机一开声我们就知道声音差不了，热机半小时之后逐渐进入状态，开机两三小时之后已趋于稳定。“F”牌1619合并机音色既不像300B, 也不像211，但它柔和、细腻、撩拨心弦的音色是非常有杀伤力的，虽然不及300B音色高贵，可声底非常宁静，这就是冯刚先生的过人之处，把非常难做的1619电子管做出如此令人难以置信的信噪比。

并且它的音色非常水灵，既有动态又有密度还有令人沉醉的柔美音色，非常适合播放邓丽君或者陈佳，尤其是听音室中飘逸着袅袅的空气感，比起300B也毫不逊色，空气感湿润有水分，通透又温暖，那种柔韧弹性与宽松自在的感觉，舒服得让人想一直听下去。但它又不是那种带着昏暗色调以厚润取胜的音色，温暖带着厚润，厚薄适中，音色非常鲜活，能将邓丽君委婉、华丽并且空灵的娇艳之美尽数释放。

在激情与内敛之间做了很好的中和

冯刚先生这台“F”牌1619合并机虽然声音控制力不俗，但绝非低频能量丰厚类型，播放交响乐虽没有排山倒海之势，但它是有不错的动态对比的，能表现出磅礴之气。我们使用1985年飞利浦出版的安德烈·普列文独奏与指挥匹兹堡交响乐团演奏格什温作品《蓝色狂想曲》、《Ｆ大调钢琴协奏曲》《一个美国人在巴黎》做评测， “F”牌1619合并机推AUDIO NOTE PARTS落地箱音色非常优雅，没有那种突出中高频细节，虽然播放大编制的音乐它控制力和规模感也是非常不错的，把格什温的充满朝气的旋律神采飞扬的乐感诠释得恰到好处。相比大功率电子管产品或者一些晶体管机来说，不会让人一听就大呼过瘾的刺激。

但它的音乐氛围感实在是太好了，犹如我前两年在评测某台每声道两只300B管的意大利胆机声音扎实度和空气感，以扎实的中频为基础自然的向两端延伸，声音非常宽阔开扬，音场的横向拉开与纵深扩展表现一流，它的音调舒缓柔和、不急不躁，完全没有畏畏缩缩撑不开音场的窘境，在激情与内敛之间做了很好的中和，比较忠实的诠释出这张唱片录音的本意，虽然这版本的知名度不如其在EMI指挥伦敦交响乐团录制的版本那么“发烧”，也入选了日本《唱片艺术》 “名曲名盘300”，要更火爆点的音效，EMI版也许更好，但我就不会使用推荐胆机加高灵敏度音箱了，也许使用大功率晶体管推大口径音箱更过瘾。

播放《HIFI西班牙舞曲》，冯刚先生这台“F”牌1619合并机具有非常扎实的声音密度，录音中吉他清澈剔透，吉他的拨弦与响板的跃动历历在目，响板左右翻滚，将热情洋溢的弗拉明戈舞者猛力踏步地板共鸣的凌厉音效呈现，迅猛而不拖沓，不敢说极低频冲击力非常过瘾，却也恰到好处，毕竟搭配的Audio Note Parts音箱蓝色纸盆低音单元只有8英寸，这口径单元是没有极低频的，但却能发出让人印象深刻的冲击力与动态，在我们三十多平方的试音环境，已有如同置身踢踏舞表演现场的3D幻像萦绕前后左右，音效足够震撼！

再来一张郭雅志2007年出版的《江河水》专辑试试，这张CD的第一曲《出嫁》动态非常庞大，那声声震撼人心的大鼓结结实实的，动态之凌厉速度之迅猛以及大鼓的能量感非常考验功放的控制力，1619合并机推AUDIO NOTE PARTS落地箱虽然达不到一些晶体管机电光火石的速度，但它完全没有拖沓延迟，表现低频瞬态反应一点不含糊，并且有不错的低频能量，对于胆机来说已经可以打80分了。我们主要是听听唢呐演奏技巧中的珠穆朗玛峰——郭雅志“九曲十八弯”的吹奏技巧的。

“F”牌1619合并机中高音之通透，空气感之好，轻易地将郭雅志煌灿烂冲击力十足的唢呐中高频的微弱变化刻画得入木三分，唢呐浓浓金属味又过分不刺激，将郭雅志一口气能吹出气贯长虹延绵十八里的气势，同时强中有弱，弱中有张力有韧劲的质感表现得淋漓尽致。1619合并机宁静的背景与不错的音场宽深度，表现《出嫁》背景合奏的迎亲唢呐乐手位置与空间距离感也是令人难忘的，能令人想象到迎亲的画面。

总结

胆机最大的难点在于音频输出变压器，无论指标和听感的影响可说是决定性的。但变压器要做出好看的规格难度不大，如何做出规格好看而听感又好的变压器才是真正的本事，世界顶尖胆机厂商都有自家的独门绝技，没有人会把好声的密码之匙公之于众。冯先生一切从零开始研究变压器，他找来全球最知名的胆机所用的变压器拆解钻研，测量参数分析结构和用料，经过反复比较和实验，最终集百家所长总结出自己的理论，在2014年推出了自家的专利全耦合输出变压器，一举在音响圈里打响了名堂。现在，拉菲尔的变压器不但满足自家胆机的使用，还供应DIY市场，成为胆机DIY市场上的香饽饽。

冯刚先生现在的佛系，正是得益于之前在输出变压器的和电子管功放研发的努力。现在拉菲尔音响事业已经走上正轨，更热衷于旅游与摄影的冯刚其实是在旅游与摄影艺术中找到与音响共同点，找到研发产品的灵感，因此才有更为佛系的“F”牌1619这种不常见的电子管合并机佛系的诞生。数十年过去了，保存到现在还能使用的1619电子管太难找了，能做几台就是几台，除了冯刚先生自己玩，仅有少量能够提供给真正的爱乐之人。

除了音质有韧性，音色清甜、纤细又润泽外，还有很多差不多功率的电子管所没有的空气感。1619合并机而在兼顾中低频能量、声音厚度的同时又有透明、精致、飘逸的中高频，暖暖的迷人泛音能令人全身心放松而陶醉在音乐当中，以如此低廉的售价获得如此优秀的声音，再犹豫，也许真的就没货了！
