磁性开关怎么接负载？

负载--又称“用电器”，作用是将电路中的电能转化为其他能量形式，如光能、热能、动能等；进而对电路中电能消耗，以达到保护电路，避免因电流过大而烧毁的作用。负载的定义范围很广，小至电阻、电容，大至冰箱﹑灯泡、烤箱这些电器设备都可以称之为负载。

如果电路中没有接入负载进行电能的消耗，因电源内阻（Ro）较小，而短路电流（Is）较大，导致电流的电势将全部降在内阻上而造成电路烧毁。

而在为磁性开关选择负载时，需要从开关为"磁簧式或电子式"，"两线式或三线式"，负载为"电感式或电容式"等三个方向综合来判断，为机器设备与磁性开关选择合适的负载避免烧毁。

【第一步】判断磁性开关种类与适用电压

磁性开关分为两大技术路线，分别是磁簧式磁性开关与电子式磁性开关；由于两者物理性质的不同，在接负载时要注意它们的适用电压范围。

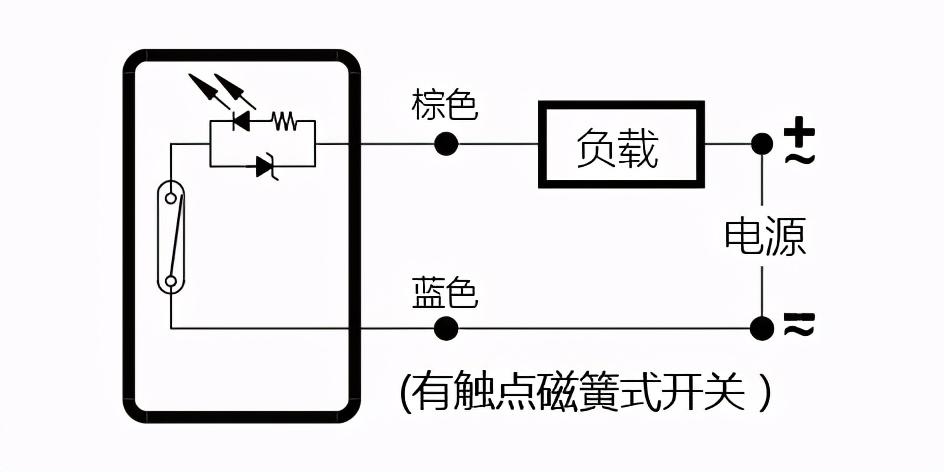

磁簧式磁性开关：电压适用范围是5-240V（伏特），并且通用于直流电和交流电，具有耐高压的特点。

电子式磁性开关：电压适用于5-30V的直流电，需要透过负载将民用电的电降压至合适范围才可以使用，不然将导致开关烧毁。

*提醒：选配电子式磁性开关负载时，一定要注意计算负载接入后电压的大小。如果电路中的电压大于磁性开关的额定电压，会导致磁性开关烧毁；低了则可能导致设备无法正常工作。）

【第二步】判断电子式磁性开关为两线式或三线式

首先要先明白，电子式磁性开关分为两线式和三线式两大类。两线式顾名思义就是开关只有正极与负极两条线，它是磁性开关体系中最新的应用形式，无需额外输入电源，可直接串联于设备的电路之中。

三线式开关分成了NPN/PNP两种不同的体系，亚太及日本大多用NPN，欧洲常用PNP，但仅是一种习惯而非绝对，与两线电子式不同的是，多了一条信号输出线（黑线）。

二线电子式磁性开关

在为两线式磁性开关接负载时，仅需要将计算好的负载值并串联于正电位即可；务必在接入设备时搭配负载才使用，并且时使用直流电，否则会导致开关烧毁。

三线式磁性开关

三线式磁性开关分为NPN型与PNP型或是NPN/PNP通用型；常见的三线电子式开关的线色为棕线、黑线与蓝线，在使用时也务必要接负载，并且时使用直流电源，否则将导致磁性开关烧毁。

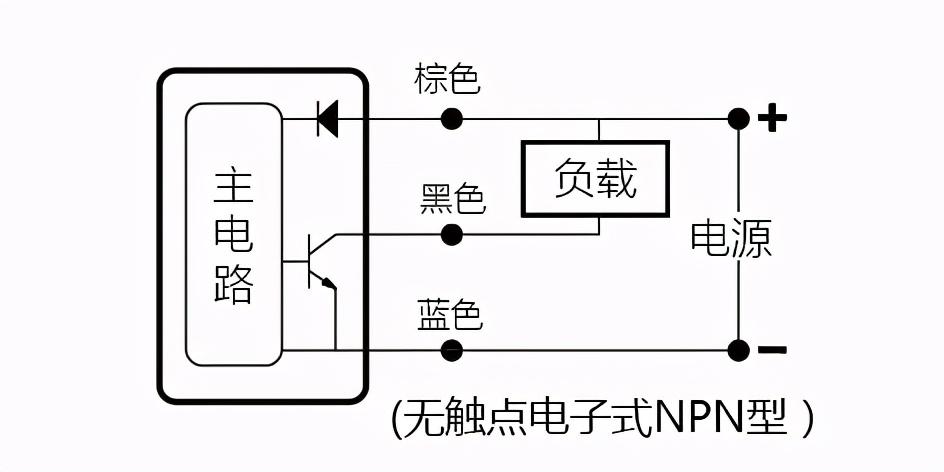

（1）三线式NPN型感应开关

型感应开关接线应将棕色线接在正极，蓝色线接在负极，黑色线则要串接负载后再接至正极。

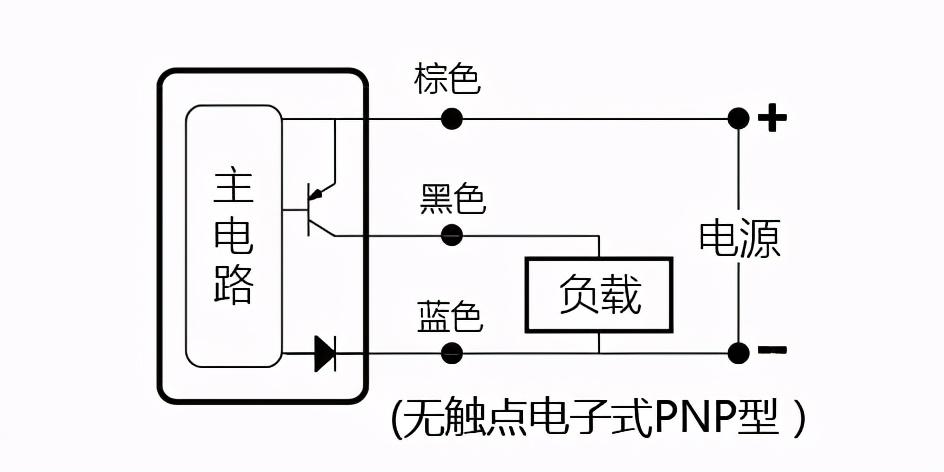

（2）三线式PNP型感应开关

三线式PNP型感应开关需将棕线接在正极，蓝线接在负极，黑色线串接负载后再接负极。

【第三步】判断接入的负载类型

电感性负载：

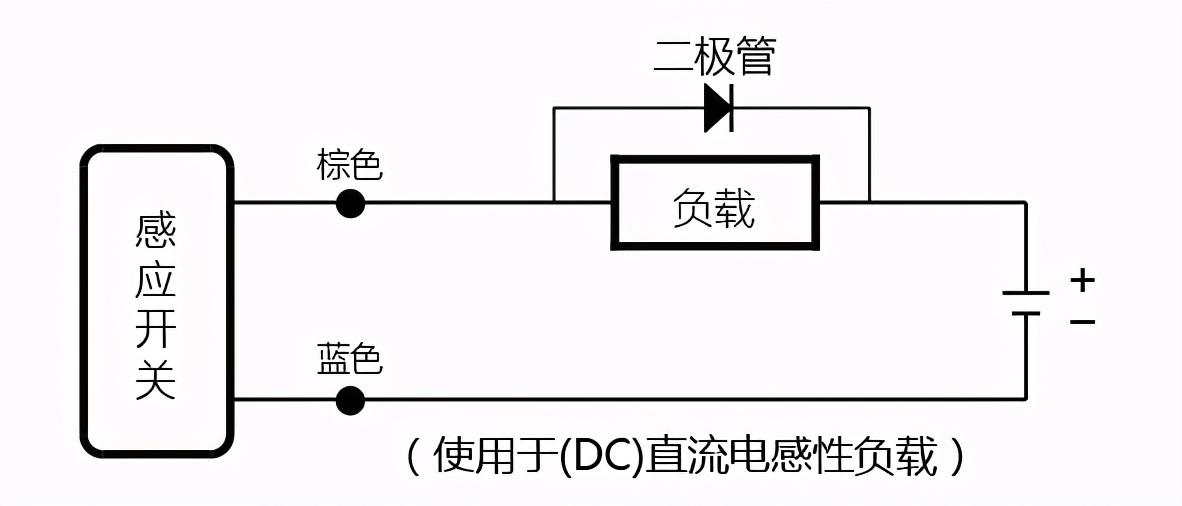

（1）若是使用电感性负载于直流电(DC)时，需并联接入一个二极管在负载上，且二极管的反向崩溃电压须大于电源电压。

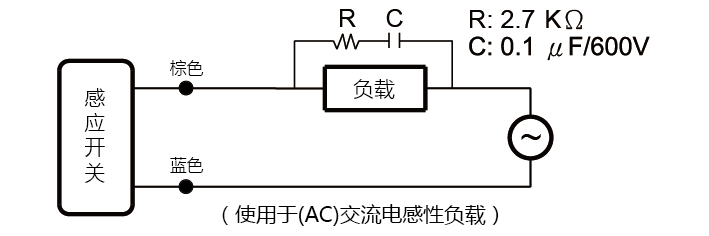

（2）若是使用电感性负载于交流电 (AC)时，需并联接入一个R-C 回路在负载上。

（3）如果不采用以上方式，也可接上PT系列线中保护器。

电容性负载：

使用电容性负载或电线长度超过10米长时，需要在尽量靠近开关处，串接一个电感(470μH ~ 2000μH)，如此可延长感应开关的寿命；或是接上线中保护器也有类似的效果。

非标机械设计：磁性开关的认识及选用

1.磁性开关的作用？

磁性开关的主要作用如下：

1.1位置检测与反馈：磁性开关常被用于检测气缸活塞的位置或机械部件的运动状态。当磁性开关靠近磁铁或磁性材料时，其内部电路会发生变化，从而输出相应的信号。这一信号可以用于判断机械部件是否到达预定位置，或者用于控制其他相关设备的动作；

1.2电气控制：磁性开关在电路中起到开、关的作用，可以控制电流的通断；

1.3安全保护：磁性开关常用于安全保护机制中。例如，在机械设备中，当检测到异常情况或危险状态时，磁性开关可以迅速切断电源或触发安全装置，以防止设备损坏或人员伤害；

1.4信号传递与通讯：磁性开关可以将检测到的位置或状态信息转换为电信号，并传递给控制系统或其他设备；

注意：磁性开关通过电磁感应来检测目标，其检测精度相当低；

2.磁性开关的类型有哪些？

电子式磁性开关适用于需要高速响应和长寿命的应用；

磁簧式磁性开关则更适用于对成本敏感且对性能要求不高的场合；

具体需要二线式还是三线式需要跟电子工程师看看；

3.磁性开关如何选择？

1.根据气缸的的类型来选择：

根据安装空间和需求选择合适的开关尺寸和安装方式；

2.开关类型：

根据需求选择电子式或磁簧式磁性开关；

电子式磁性开关通常具有更高的灵敏度和速度；

磁簧式则可能更适合成本敏感的应用；

4.磁性开关的安装附件介绍：

1. 钢带固定缸筒外侧其通过钢带用安装螺钉将磁性开关锁紧在缸筒外侧的正确位置上，一般迷你气缸等用的比较多；

具体案例介绍如下：很多迷你气缸都是采用此种安装方式进行锁付；

2.卡固在拉杆上，也称固定码安装，先将卡固用止动螺钉固定在正确的拉杆位置上，然后再将磁性开关固定在卡固上；

3.采用紧固螺丝进行锁付在气缸型材上的导轨槽口位置上，方便锁付，调节位置，很多气缸都是采用此种方式进行锁付，具体案例如下：

4.固定在导轨上：适用于带有安装平面的气缸和中小型气缸，如带导杆磁藕式无杆气缸，机械式无杆气缸；

其磁性开关壳体上有一带孔的夹片，导轨中有一可滑移的安装螺母，将安装螺钉穿过夹片孔，对准螺母拧紧，则磁性开关紧固在正确导轨位置上；

注意事项：选择气缸是需要考虑内部需装置磁环，然后缸筒外侧则需配置磁性开关使用；也有场合是需要不能带磁环的气缸，需要注意；
