创意电子小制作，“楔子”式房门报警器

节假日期间，许多人都安排了出门旅游计划。如果携带上自己亲手制作的具有“楔子”功能的房门报警器，在每次睡觉前安放在房间门扇旁边，不但能有效阻挡任何开门的企图，还会发出响亮的报警声。

此“楔子”式房门报警器集房门“楔子”和电子报警器功能于一体，它构思巧妙、制作容易、性价比高。有了这种新颖实用的“楔子”式房门报警器，不论外出旅游、出差或在家里，睡觉时使用了它，谁也进不了你的房间，用它对付“不速之客”非常有效，可令你高枕无忧!

弄懂工作原理

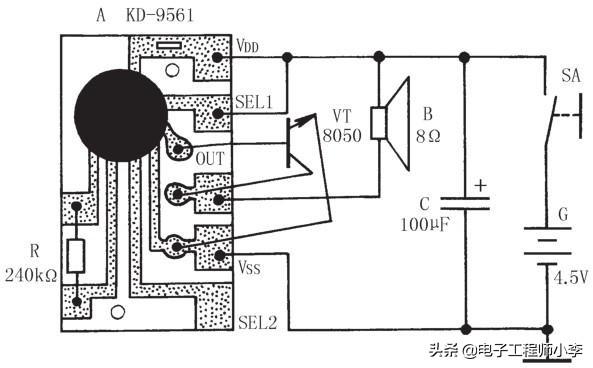

“楔子”式房门报警器的电路如图12-1所示，它由模拟警笛声音响发生器和推门“楔子”触动的电源开关两部分组成。

图12-1 “楔子”式房门报警器电路图

平时，自锁式按钮开关SA处于断开状态，由模拟声集成电路A及其外围元器件构成的音响发生器无电不工作;一旦房门被人推动，门扇的底边就会挤压“楔子”，进而“楔子”挤压自锁式按钮开关SA，使其闭合接通电路电源，于是模拟声集成电路A的输出端OUT输出内储模拟警笛声电信号，经晶体三极管VT功率放大后，推动扬声器B发出响亮的“呜喔—呜喔……”警报声。当电源电压为4.5V时，实测扬声器B获得的功率大于500mW。

电路中，R是模拟声集成电路A的外接振荡电阻器，改变其阻值可以调节警报声的速率。C为滤波电容器，主要用来减小电池G的交流内电阻，防止电池电能快用完、内电阻显著增大时电路产生寄生振荡，并确保扬声器B获得足够的音响功率。

准备好元器件

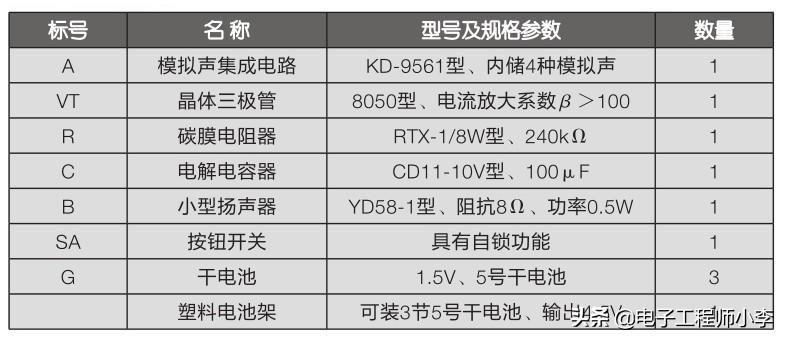

本制作共用了10个元器件，采购清单见表12所示。

表12 元器件清单

表12

A选用KD-9561型4声模拟声集成电路。该集成电路采用软包封装形式，芯片尺寸为32.5mm×10mm。其中SEL1和SEL2是两个选声端，按图12-1接法产生模拟警笛声电信号;如将SEL1改接在V SS 端，则产生模拟救护车电笛声信号;如将SEL1悬空，SEL2接V DD 端，则产生模拟机枪声信号;如将SEL1、SEL2都悬空，则产生模拟消防车电笛声信号。KD-9561也可用外形、功能完全一致的同类产品RM9561、SC9561、CK9561等来直接代换。

VT最好选用8050型(集电极最大允许电流I CM =1.5A，集电极最大允许功耗P CM =1W)小型塑料封装的硅NPN晶体三极管，要求电流放大系数β>100;也可以用普通的9013(集电极最大允许电流I CM =0.5A，集电极最大允许功耗P CM =625mW)型硅NPN三极管来代替，但效果要差一些。

R用RTX-1/8W型、标称阻值是240kΩ的碳膜电阻器。C用CD11-10V型、标称容量是100μF的电解电容器。

B用YD58-1型(口径φ58mm、标称阻抗8Ω、额定功率0.5W)小口径动圈式扬声器。SA采用具有自锁功能的小型按钮式开关。G用3节5号干电池串联(配上塑料电池架)而成，电压4.5V。

制作与使用

“楔子”式房门报警器参照图12-2所示组装。全部元器件以模拟声集成电路A的芯片为基板，以扬声器B和电池架等较大固定器件为支架，按图12-1所示电路正确焊装在尺寸约为100mm×60mm×20mm的绝缘小盒内(可用合适的塑料香皂盒或普通电子门铃外壳来直接代替)。盒子面板为扬声器B开出释音孔，并开孔安装自锁式按钮开关SA。焊接时电烙铁外壳要良好接地，并注意点焊时间不要超过2s，以免损坏模拟声集成电路A。

“楔子”须自行加工制作：取尺寸约为250mm×60mm×1mm的钢片，在其长度的1/3处弯成一头长、一头短的“V”形状，长的一边按图12-2所示固定报警器盒，短的一边弯成报警器盒子面板自锁式按钮开关SA的按动片。为使“V”形弹力钢片不被推动的门扇挤压变形，同时也使“楔子”能够有足够的强度阻挡房门被打开，应在“V”形弹力钢片的中间固定上用硬木料或塑料加工成的“V”形楔子。为避免“楔子”在地板上打滑，可在紧贴地面的钢片上用强力胶粘上小块防滑橡皮。制成的“楔子”，要求平时弹力钢片对自锁式按钮开关SA不施加任何压力，当门扇挤压到“V”形弹力钢片上时(参见图12-3)，弹力钢片能够可靠地“压”通自锁式按钮开关SA即可。

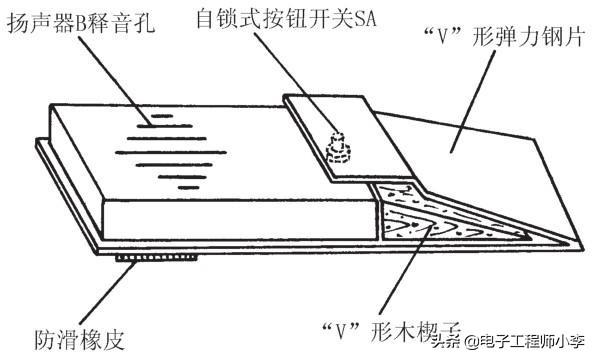

图12-2 “楔子”式房门报警器外形图

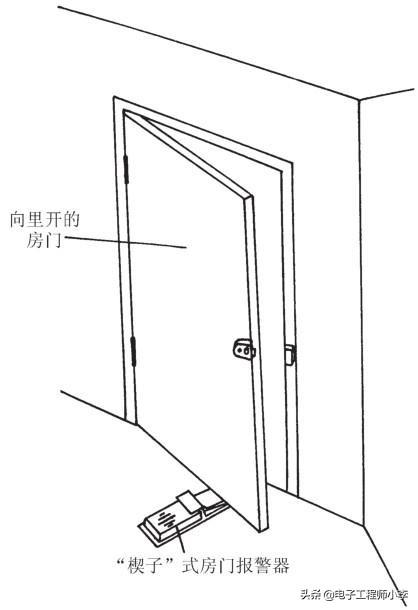

图12-3 “楔子”式房门报警器使用示意图

装配成的“楔子”式房门报警器，只要元器件质量有保证，焊接无误，电路不需任何调试便可投入使用。如嫌模拟警笛声节奏太快(或太慢)，可通过适当增大(或减小)电阻器R的阻值来加以调节。R的取值范围一般在200～360kΩ。

实际使用时，可按照图12-3所示，将“楔子”式房门报警器安放在需要警戒的、向里开的房门旁。这样，当有“不速之客”打开门锁欲推门而入时，随着门扇的稍微错开，“楔子”便紧死门扇，使其无法打开;同时，报警盒会发出尖锐响亮的模拟警笛声。这时，只有主人关闭好房门，并隔着钢片按动一下自锁式按钮开关SA，使其解锁断电，报警声才会停止。

顺便指出，该“楔子”式房门报警器在医院病房、学校宿舍等容易发生偷盗的场所推广使用，效果同样不错。
