引信小知识，它是爆炸弹药不可或缺的重要部件

人类的武器发展到如今，其实就是想方设法把炸药更准确有效的怼到想要它炸开的地方（依靠动能和生化杀伤的不在此列）。那么费尽力气把炸药投送到它该去的地方了，怎样才能让它按时按点或者在最佳时间起爆取得理想的杀伤效果呢？引信就在这环节中扮演着至关重要的角色。

M423引信，多用于九头蛇70毫米空射火箭弹

引信是战斗力之源

平常我们的目光多被各种先进的导弹，炮弹，威力巨大的炸弹所吸引。但其实常在我们视线之外的那个没那么起眼的引信却是决定那些先进武器威力的重要部件。小到寻常的爆竹烟花，大到毁天灭地的核武器，都离不开引信。

日常生活中我们接触到的烟花爆竹的引线也是一种原始而古老的引信

现代武器的引信如果按结构可以分为机械式和电子式两大类。按作用方式又可分为时间引信，触发引信，近炸引信，复合引信等。

由于引信的品类繁多，不可能一一介绍。下面就以举例的方式简单的带大家了解其中的几种（几类）。

兰博的爆炸弓箭

在电影《第一滴血》里，主角兰博那弓箭令人印象深刻。可以无声无息杀人于无形，又能命中后爆炸不留全尸。

电影《第一滴血2》里的场景

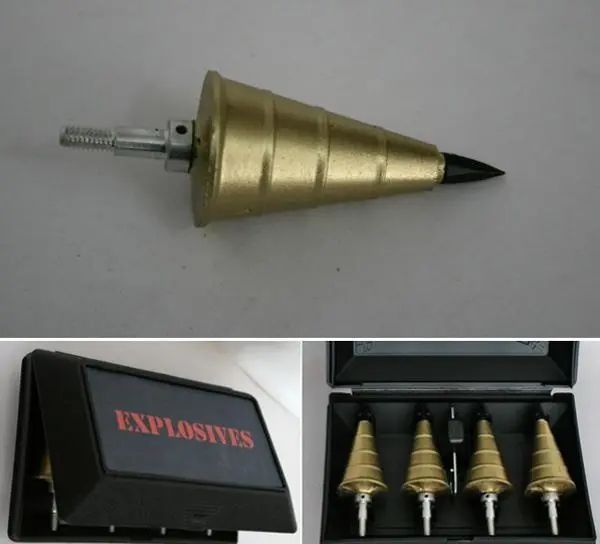

兰博的爆炸箭头套装

虽然这是电影里的，但兰博这会爆炸的箭头就属于机械式触发引信的一种。通过头部撞击目标，带动击针击发火帽雷管引爆装药。

再看一个例子。前苏联的KTM-1引信，这是二战时苏军45mm和76mm榴弹炮和坦克炮上都用到的引信，T-34坦克上76mm坦克炮配用的榴弹也用这型号的引信。

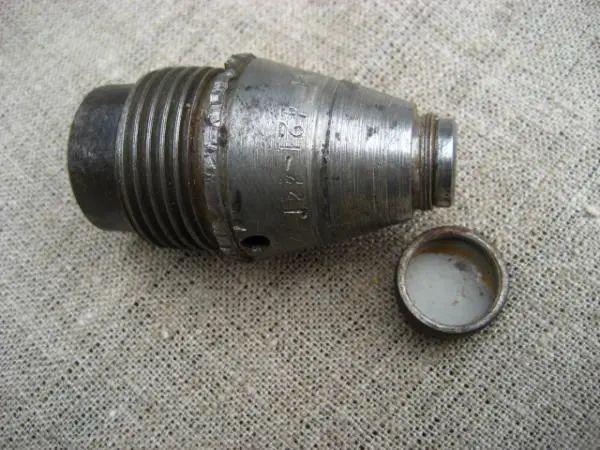

前苏联KTM-1引信，拧开前部盖子为瞬发，拧上盖子为延迟

KTM-1引信内部结构复杂许多，有击针，发火和保险装置等。以下图简单说明一下它的作用原理。上为瞬发模式，发射前需要拧去头部盖子，弹头撞击目标，里面的击针后退撞击发火装置引爆。下为延迟模式，发射前保留盖子，弹头撞击目标后由于前面盖子的遮盖，不会后退。而发火装置在惯性作用下前冲主动碰撞击针引爆，这样就比击针后退会有一个小延迟，可以让炮弹侵彻目标后爆炸。KTM-1的保险装置是依靠炮弹发射时的加速度来解除，炮弹的另外一种解除保险方式是依靠在炮膛内旋转的离心力来实现。

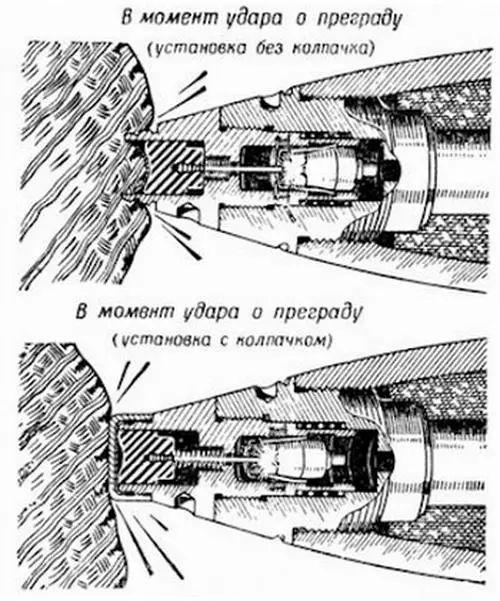

KTM-1引信的瞬发和延迟引爆示意图

手榴弹的引爆

手榴弹的引信与烟花爆竹的类似，属于时间引信，内部的引线（或称导火线）被点燃烧尽后引爆装药。木柄手榴弹通过拉发点燃引线，卵型手榴弹通过释放击针撞击发火装置点燃引线。

也有碰炸引信的手榴弹，如以前英国的69型，77型，82型，前苏联的RPG-43反坦克手榴弹等。这类型的手榴弹依靠撞击力来击发引爆。还有即拉即爆的，这类型的不能用来扔，只能用来设置诡雷。

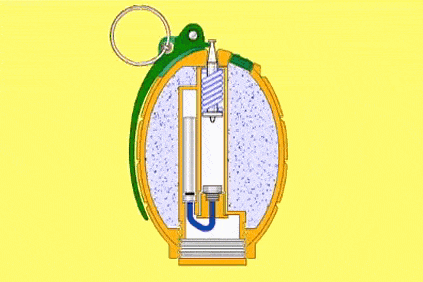

手榴弹击发示意图

炮弹上的时间引信要比触发引信要更复杂精密，堪比钟表。如美国的M564引信，就是由汉密尔顿手表公司制造。M564为机械时间引信，主要用于105mm，155mm，203mm加榴炮弹和106mm迫击炮弹上。M564可以设置2~100秒延迟，离开炮口60米后解除保险。一个好的引信还得看造价，便宜好用才能大规模生产消耗，M564引信在1970年时每个约15美元，生产了约2000万枚。

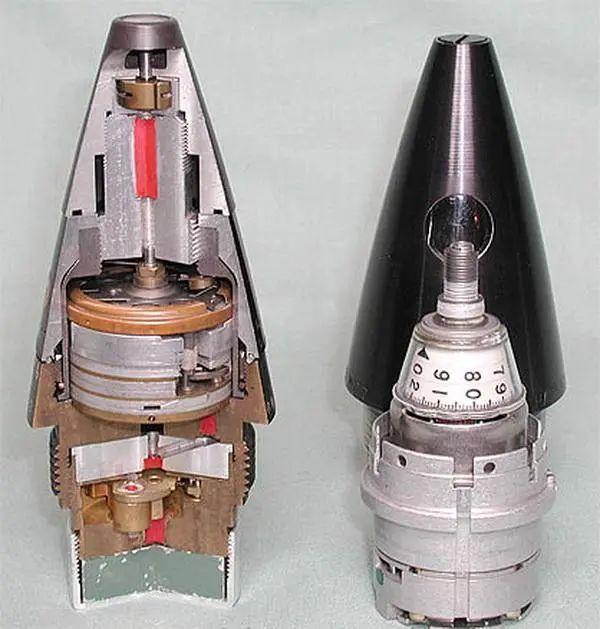

M564引信结构图

二战时著名的88炮也有时间引信。不止88炮，以前的很多防空炮也使用时间引信，根据目标高度来设定引爆时间，在目标高度引爆通过弹片来杀伤目标。既然有机械的时间引信，自然也有电子时间引信了，作用类似。如下图的M451电子时间引信。

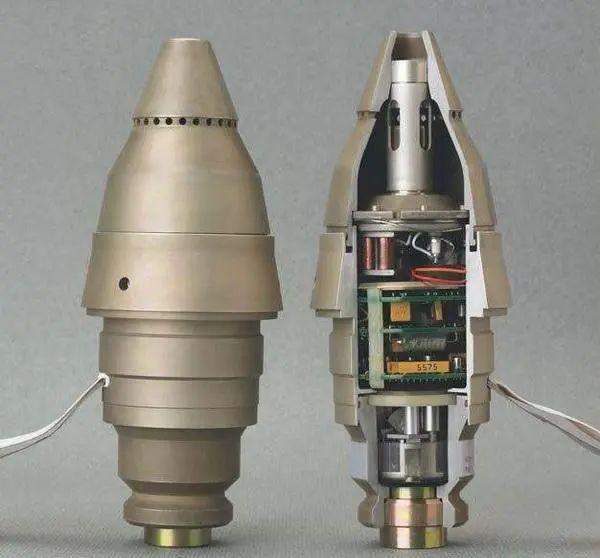

M451电子时间引信

近炸引信

近炸引信属于电子引信，由引信发射，接收信号或者通过编程实现在目标附近引爆来杀伤目标。其中著名而且战果累累的就是二战时的VT引信，VT是指可变时间（Variable Time）。使用VT引信用于防空，可以使杀伤力提高5-10倍，太平洋战争中大量日军飞机就是被VT引信击落。

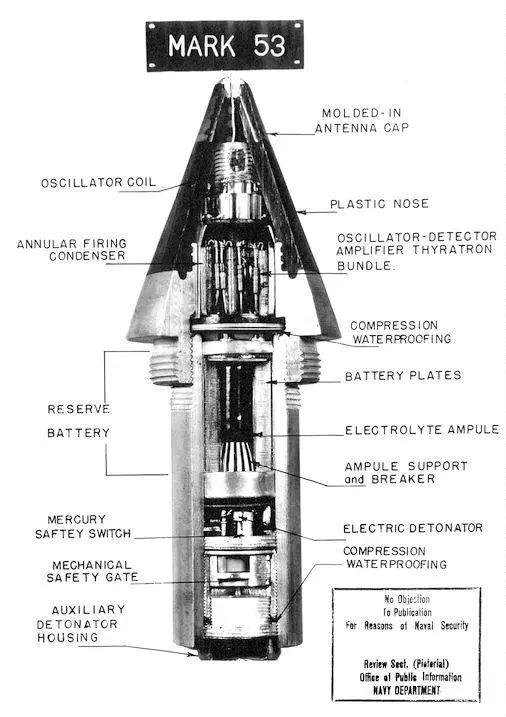

MK53引信，也就是通常人们所说的VT引信

近炸引信的作用方式也有多种，有无线电引爆的，有激光的，声引爆的，磁引爆，压力的等等。下图的T-89近炸引信就是自身发射无线电信号，当信号遇到目标时反射回来被接收，越接近目标信号越强，到达一定强度时电子开关起爆。T-89被用于航空炸弹和火箭弹，可以凌空爆炸增加对软目标的杀伤力。

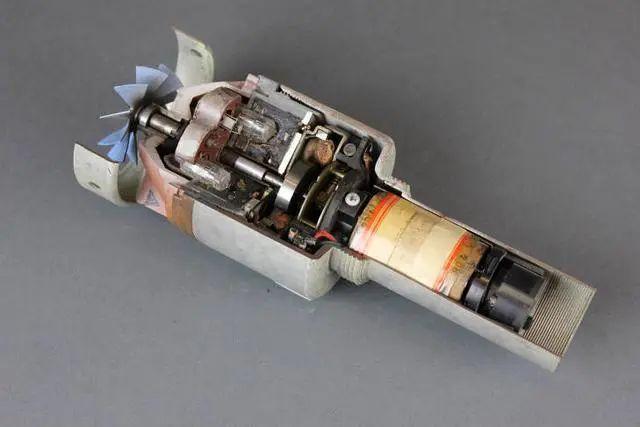

T-89近炸引信

现代的对空导弹也都采用近炸引信，如响尾蛇空空导弹。早期的型号也是使用无线电和磁信号近炸引信，新的型号如AIM-9X已经用更高效的激光。磁引爆方式在水雷上还普遍使用。

近炸引信还被用于对地导弹上，如一些型号的战斧巡航导弹。更大的杀器三叉戟II弹道导弹的弹头则采用雷达空爆和触发引信MK-4A RV和MC4700。

战斧巡航导弹使用近炸引信摧毁地面目标

瑞士的欧瑞康（厄利孔）天盾防空系统的35mm速射炮采用编程引信。大概原理是雷达不断跟踪目标并计算出射击诸元使速射炮瞄准，另外计算出的目标距离由炮口线圈传输给出膛的炮弹。每一发出膛的炮弹都根据计算机设定的参数起爆，这样就大大增加了对目标的拦截概率。

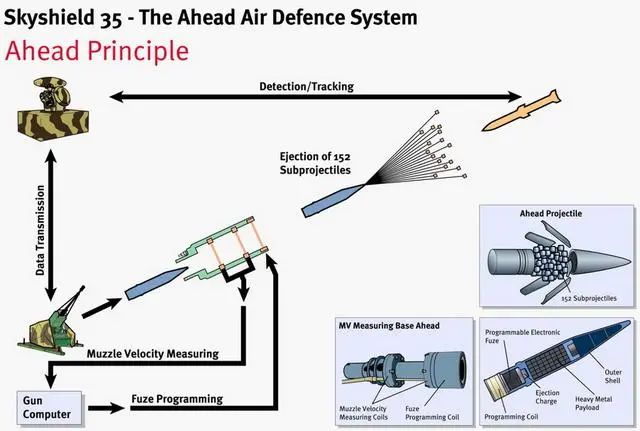

天盾系统工作示意图

复合引信

在某电影场景中，主角拿着床垫挡下了RPG，这是否可行呢？咱们先不说火箭弹的冲击力度，光从RPG的引信来了解。RPG跟很多破甲弹类似，是弹头的压电引信起爆。理论上来说，压电引信没撞击就不会起爆。但是RPG的弹头还属于复合引信，它在发射后4~5秒会自爆！所以......

当然了，RPG装备超过100个国家，也有很多国家生产，如我国的69式，还有保加利亚产的ATGL-L等，甚至哈马斯也能生产，就算俄产的RPG也有过10种弹头。所以呢，不同的产地不同的弹头还有不同的质量，理论上有被床垫挡住的可能吧。

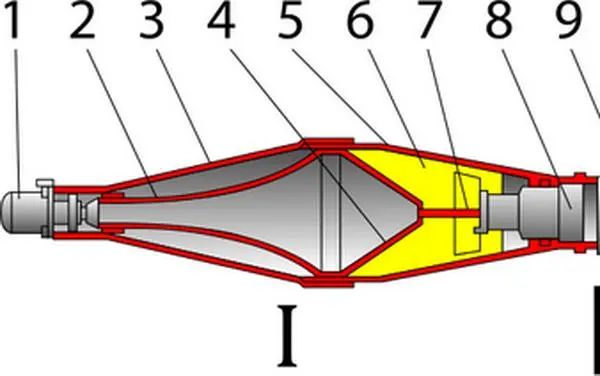

下图，RPG弹头结构示意图。1，压电引信，通常戴个塑料帽来保护，还有个连着带子的保险，发射前需要解除。2-6，空心药罩和装药，装药爆炸后挤压药罩形成高温高速的金属射流侵彻装甲。7,8，导电体和起爆雷管，这里装有延迟自毁装置，在火箭弹离开发射管后约5秒自爆。

RPG-7使用的PG-7破甲弹头示意图，这是RPG-7最常用的弹药

RPG-7火箭筒弹头套着白色塑料保护帽

限于篇幅，复合引信就介绍这一例吧。

航弹引信

关于航弹引信单独拿出来说是因为本号前些天的一篇介绍马岛战争的文章。有很多读者不明白为何文中说到阿根廷空军投下并命中的13枚航弹都没爆让许多英国军舰死里逃生。

先看一个航弹引信。M904机械引信普遍用于MK80系列炸弹，与炸弹尾部的M905引信共同构成航弹触发和延迟两种起爆方式。

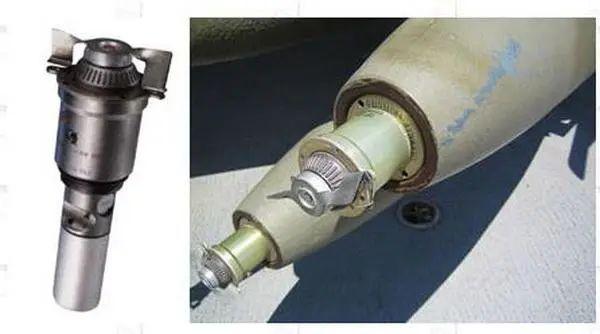

MK80系列炸弹前部的M904引信

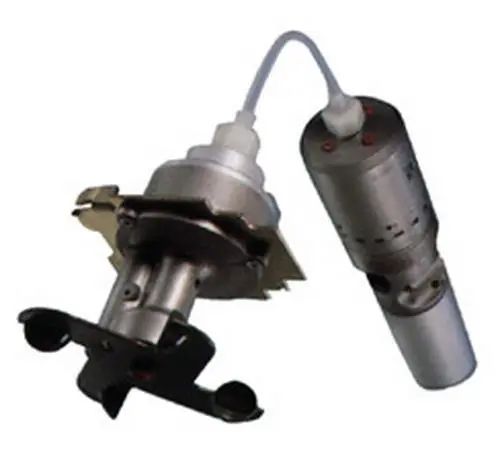

MK80炸弹后部的M905引信

它们的作用方式前面也有提过了，就是触发和延迟。M904和M905装上炸弹后用一条铁线连着保险梢。铁线一端连到挂架上，炸弹投下时铁线把保险梢扯掉。然后M904是气压启动，当飞机空速在200-600公里/小时，高度在150米以上时才会被激活，这时引信前面的小风车会转动，引信处于待发状态。工程师的设计思路是飞机挂弹出击还没到敌方空域就被击伤或者出现故障，可以让飞机把高度或者速度降到引信启动的条件以下，然后扔掉炸弹减负又不会让炸弹爆炸造成己方损伤。另外太低高度投弹爆炸冲击波也会追上飞机，这也是设定引信启动条件的原因之一。

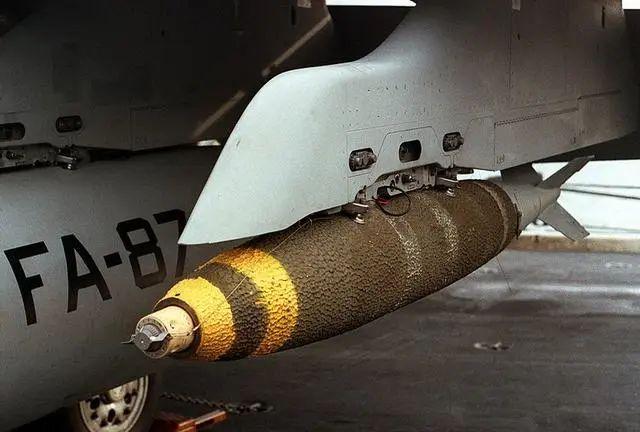

连着铁线的MK82炸弹的引信保险梢，炸弹表面的橘皮是防高温涂层，以防航母上的火灾

在马岛战争中，阿根廷空军为躲避英舰的防空火力，以远低于150米的高度突防，所以导致众多炸弹命中却没能正常引爆。如果这些炸弹全都正常爆炸了，用英国空军元帅克雷格勋爵的话来说就是：英国输定了。

阿根廷的A-4攻击机掠海攻击冲向英舰

核弹的引爆

最后简单说说核武器的引爆。作为潘多拉魔盒的核武器，就不叫引信了，叫起爆装置，分为枪式（子弹式）和内爆式。

枪式是两部分临界材料先分开，启爆其中一块让其撞击另一块然后大爆炸。

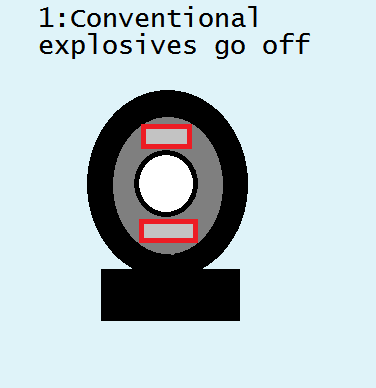

核武器枪式引爆方式示意图

内爆式也是用炸药起爆，使装药产生反应。内爆式的技术工艺难度会比枪式高，但核材料利用率也高些，还利于核武器的小型化。

核武器内爆式引爆方式示意图

随着武器的不断发展，引信的复杂程度也越来越高。但可靠的引信才是武器弹药战斗力的保证和威力倍增器，要不然，那些弹药就只是一个大烟花或者砸出一个坑的铁疙瘩了。

英国大刀号护卫舰被阿根廷未爆航弹砸穿的直升机甲板和砸烂机头的山猫直升机

全文完，谢谢观看！

引信之谜：飞向目标的神秘力量

在电影中，我们常见到飞机向敌方投掷航弹的场景，但是很少有人思考一个问题：当航弹从飞机中释放后，它在飞向目标的过程中是如何确保不会自行爆炸的呢？其实，这要归功于航弹内部的小型螺旋桨，它们起到了控制爆炸时间的关键作用。那么，这些小型螺旋桨是如何工作的呢？其实，它们是一种称为陀螺引信的隐藏装置，属于岩石隐性的一种。当航弹脱离飞机后，这些小型螺旋桨会随着风力开始旋转。而导弹内部经过了精密的机械设计，只有当螺旋桨旋转到一定圈数或者触地后停止旋转时，内部的底火和撞针才会接触，从而引爆炸弹。

也许有人会问，为什么不简单地装上一个保险栓来确保航弹在飞行过程中不会爆炸？实际上，这种设计不仅仅是为了避免自身受到损害。延时引信可以让投弹手根据不同的战斗形势调整爆炸时间，以达到最大化伤害的目的。比如，在电影《珍珠港》中，亚利桑那号战舰被一枚装有延时引信的重型航弹击中，导致核弹并未在触及船身时爆炸，而是在进入船体后螺旋桨停止旋转后才引爆，直接导致战舰沉没。

因此，航弹上的螺旋桨引信通常不止一个，分别对应不同的延时时间，从几分钟到数十个小时不等。攻击者可以根据战场情况进行调整。可见，可靠的引信是炸弹战斗力的保证，如果不能在合适的时机引爆，即使炸弹的威力再大也是徒劳的。而随着武器技术的发展，传统的机械式引信逐渐被电子引信所取代。目前，常见的引信主要有三种类型：无线电引信、红外线引信和激光引信。这些引信不仅精确，而且具有较强的抗干扰能力。

说到引信，其实它最早起源于中国。据古籍记载，最早的火器引信被称为“杂药”，是一层薄薄的可燃物，士兵们需要用烧红的铁锥将其点燃。到了13世纪初，中国出现了铁壳装载黑火药的爆炸性武器，通过点燃药镊子来引爆，这便是引信的雏形。
