电气PLC控制中间继电器模块应用接线及编程详解

大家好,我是电气电子技术,欢迎大家的浏览和关注。

在上几节中,我分别讲到了开关电源、中间继电器模块、PLC控制器等的接线和应用讲解,这一节,我将结合这几个电气元件,组合成完整的电路控制,讲解两个实例应用,希望大家能多多关注和支持我。谢谢!

详细的图文讲解见下:

电路接线图见下:

实物接线图见下:

应用实例1:

PLC编程图:

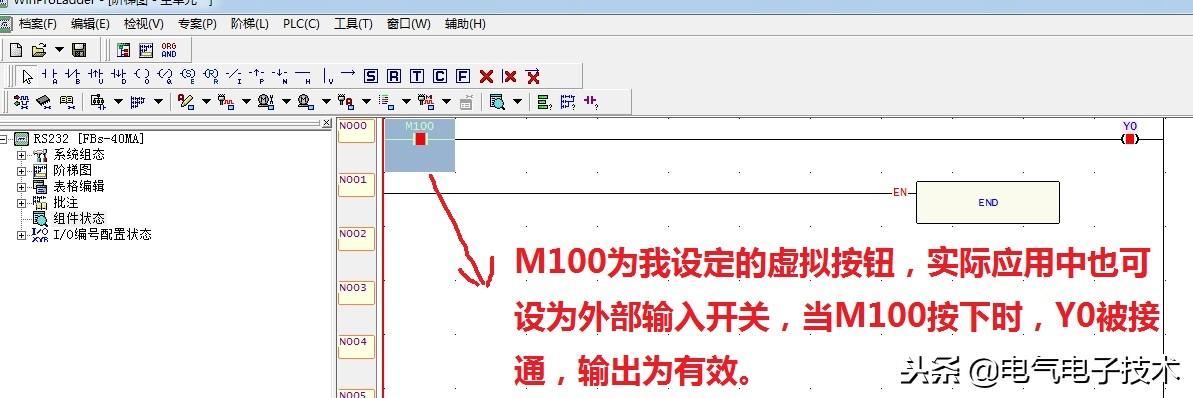

实际应用效果图1:M100为我设定的虚拟按钮,实际应用中也可设为外部输入开关,当M100按下时,Y0被接通,输出为有效。

应用实例2,控制中间继电器1至6号接线端全部点亮:

PLC程序图见下:

实际应用2效果图:

好了,这一节就讲到这里了,希望我的讲解能为初学者带来些知识,让学习更轻松和容易。后期我将继续创作编写电气应用的更为深一点的知识,一步一步的由浅入深,清淅讲解。

让我们慢慢的进步,在学习和工作中中不自觉的进步。

感谢你的支持和关注,谢谢~~

电源模块并联应用的方法和注意事项

摘要:在电源系统设计中,当一个电源模块的功率无法满足系统的设计要求时,我们往往会考虑多个模块的并联使用。如果并联设计不合理,就会导致并联模块输出均流失效,会有烧坏电源模块、甚至损坏后级系统的风险。今天跟大家简单分享一些造成电源模块并联失效的真正原因。

目前电源系统的发展趋势采用新型的功率器件实现小型、轻量、高效率的电源模块化,通过并联进行扩容。电源并联运行是电源产品模块化、大容量化的一个有效方案,是电源技术发展的趋势之一,是实现组合大功率电源系统的重点。

1.不能并联的根源

很多工程师刚接触电路系统设计时,总会把多个电源模块并联一起使用,导致模块输出无法均流,使得模块输出短路、启动异常、损坏等现象。要彻底解决并联模块均流的问题,必须从模块的结构和输出特性入手,寻找根本原因。

图1

图 1为电源模块的内部等效与输出负载特性曲线:VO=f(IO),R为模块的输出阻抗(包含导线电阻和接触电阻等),空载时,模块输出电压为最大值VO(max)。当负载电流变化△IO时,负载电压变化量为△VO,△VO=R*△IO,R*△IO也表示模块的负载调整率。负载电压VO与负载电流IO的关系可表示为:

VO=VO(max)-R*IO

当两个模块相互并联,如图 2所示,则有:

VO1=VO1(max)-R1*IO1

VO2=VO2(max)-R2*IO2

IO=IO1+IO2

如果两个模块的参数完全相同时,即:VO1(max)= VO2(max)、R1=R2,则两条负载特性曲线重合,能实现负载电流均匀分配。但在实际应用中,两个具有相同容量的模块,VO1(max)与VO2(max)、R1与R2的参数也不可能完全做到相同。从图 2可以看出,由于输出到负载RL的等效阻抗R1、R2很小,输出电压即便出现很小的差别也会引起输出电流很大的变化。例如:当负载RL电流由IO= IO1+ IO2增大到IO、=IO1、+IO2、时,负载特性曲线斜率小的模块1将承受大部分负载电流,模块1将运行在满载或过载限流状态,影响模块的可靠性。

图2

通过对图 1、图 2的分析可知:造成相互并联的电源模块不均流的主要原因是输出电压和等效阻抗不一致。

2.并联的解决方案

并联电源电路的设计,要比串联电源电路设计复杂得多,需要考虑输出电压差、输出阻抗匹配、输出电流均衡等问题。接下来为大家简单介绍几种在日常电源电路设计中比较常用的并联方案,帮助工程师高效完成并联设计任务。

a.电阻并联法

图 3是一种采用比较多的电源并联方案:电源输出电阻并联法。在两组模块输出端先分别串接电阻R1、R2,然后再并联。此种方案主要利用电阻R1、R2上的线性电压,使得两组模块尽量达到负载均衡目的,避免负载特性曲线斜率小的模块承受大电流输出。此并联方案成本低,但只适合在精度要求不高、输出功率不大的场合

图3

b.二极管并联法

图 4是电源输出二极管并联法,在两组模块输出端先分别串接二极管D1、D2,然后再并联。此种方案与电源输出电阻并联法原理相同,优点在于可以利用二极管防止不同电源模块的输出电流逆流到另外一个模块,形成内环流。

图4

c.电流均流并联法

图 5是电流均流并联法,使用特定均流IC设计电源并联输出,每一个被并联的模块都能均流输出,提升每个模块的可靠性,但成本相对比较高,适用于有较高精度要求的应用场合。

图5
