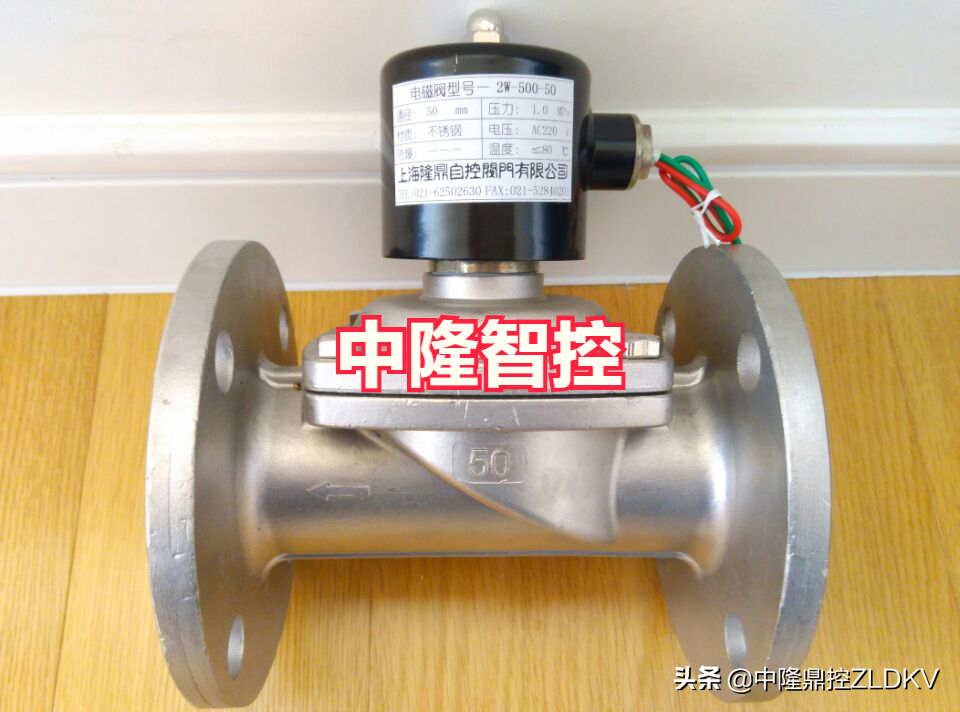

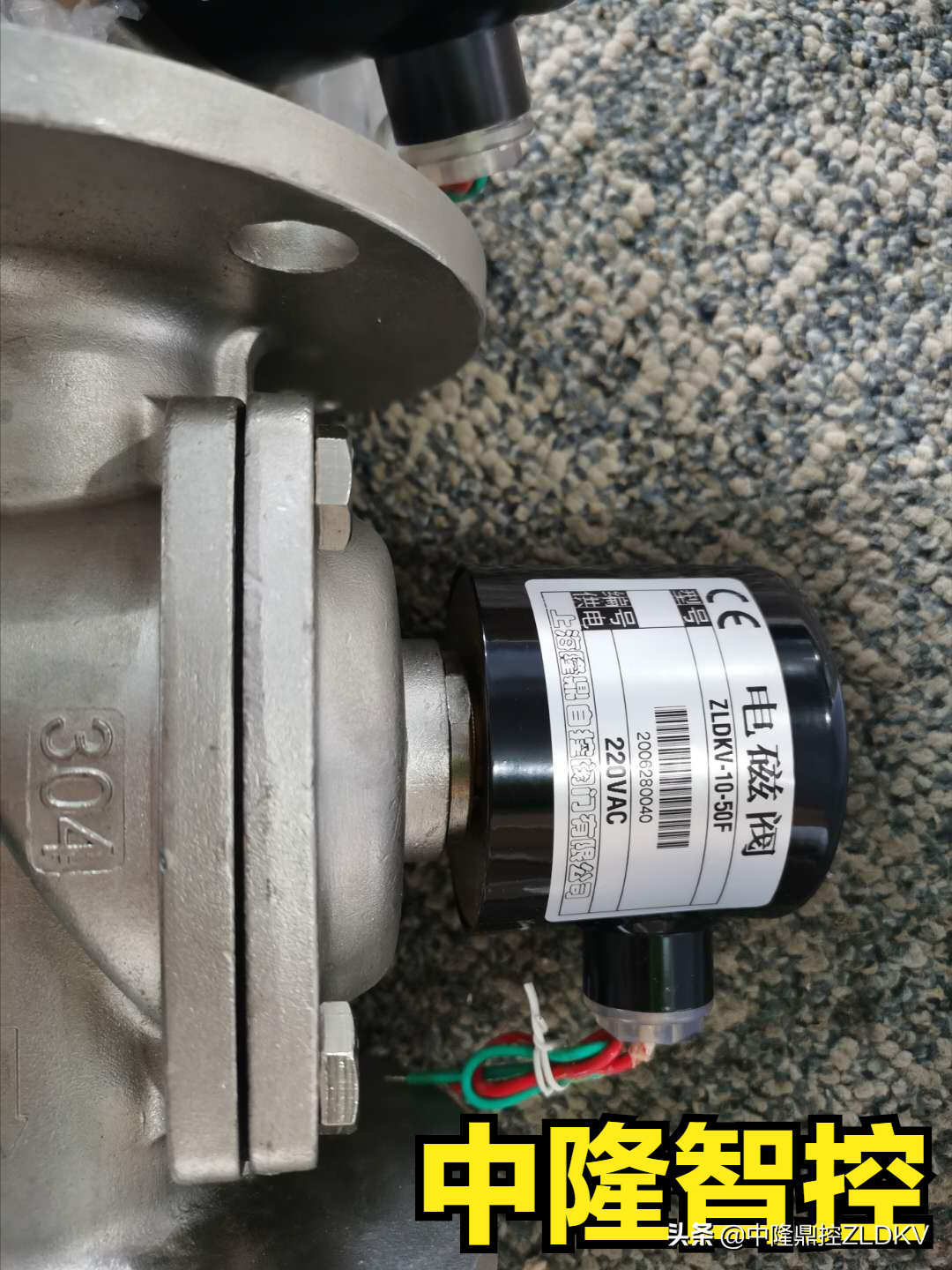

水用电磁阀技术及应用

水用电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

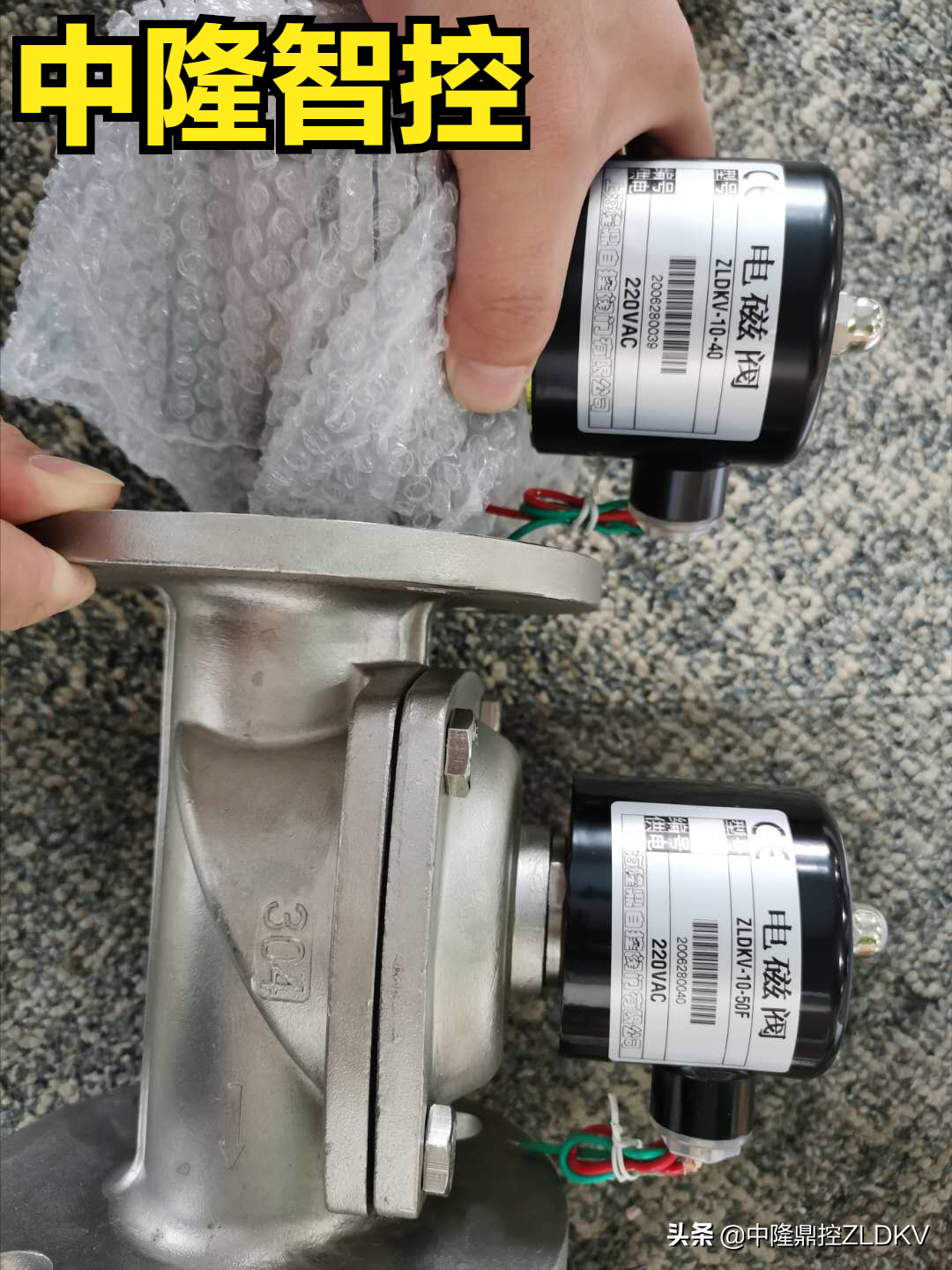

工作原理

本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

特点

采用直动式膜片结构无压力启动，扩充了其使用领域

采用平板式膜片结构启闭可靠，并增强了该产品的使用寿命。

选用塑封线圈可提高该产品在众多环境下的安全性。

规格型号

型号 2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50

2W025-06/2W025-08/2W040-10/2W160-10/2W160-15//2W200-20/2W250-25/2W350-35/2W400-40/2W500-50/2WC-10/2WC-15/2WC-20/2WC-25/2WC-35/2WC-40/2WC-50/二位二电磁阀/直动式电磁阀/分步直动膜片式电磁阀/常开电磁阀/防水电磁阀/防爆电磁阀/零压启动电磁阀/真空电磁阀/大通径电磁阀/液体/气体用电磁/定时电磁阀/喷泉电磁阀/水用电磁阀/带手动电磁阀2W025-06/2W025-08/2W040-10/2W160-10/2W160-15//2W200-20/2W250-25/2W350-35/2W400-40/2W500-50/2WC-10/2WC-15/2WC-20/2WC-25/2WC-35/2WC-40/2WC-50/二位二电磁阀/直动式电磁阀/分步直动膜片式电磁阀/常开电磁阀/防水电磁阀/防爆电磁阀/零压启动电磁阀/真空电磁阀/大通径电磁阀

流量孔径 16 20 25 35 40 50

CV值 4.8 7.6 12 24 29 48

接管口径 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″

使用流体粘滞度 20CST以下

使用压力空气/Air: 0~1.0Mpa、水/ Water: 0~0.7Mpa、油/ Oil: 0~0.7Mpa

最大耐压力 1.0Mpa(常开0.8Mpa)

工作温度 NBR:-5~80℃/EPDM:-5~120℃/VITON:-10~150℃

使用电压范围 ±10%

本体材质黄铜 shcgfm .com

油封材质 NBR、EPDM、VITON

工作用途

水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。

以上原创由中隆鼎控编辑，未经许可，不得转载。

常见的电磁阀的应用及原理，无论电气机械都应该学习的知识点

今天分享一下关于电磁阀的知识，那么什么是电磁阀呢？电磁阀是是依靠电磁线圈产生电磁力来驱动阀门的开/关控制流体的控制元件，是管路控制过程中常用的执行器之一。 电磁阀是电磁线圈通电后产生磁力吸引克服弹簧的压力带动阀芯动作，就一电磁线圈，结构简单，价格便宜，只能实现开关。电磁阀主要用于液体和气体管路的开关控制，是两位DO控制，一般用于小型管道的控制。

电磁阀有很多种，从原理上分为三大类：直动式电磁阀、分步直动式电磁阀、先导式电磁阀 。一般情况下最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。下面分别介绍一下不同种类的电磁阀的特点。

直动式电磁阀

通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

分步直动式电磁阀

它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导孔和主阀活塞依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁力拉动主活塞，阀门打开；断电时，靠弹簧复位关闭先导孔，主活塞上腔增压，推动主活塞向下移动，阀门关闭。

先导式电磁阀

通电时，电磁力把先导孔打开，主阀活塞上腔压力下降，在主活塞上腔和下腔形成上低下高的压差，流体压力推动主活塞移动，阀门打开；断电时，弹簧力把先导孔关闭，主活塞上腔增压，在主活塞上腔和下腔形成上高下低的压差，流体压力和弹簧力推动主活塞向下移动，关闭阀门。

对于电磁阀有很多种类，比如两位两通，两位三通、两位五通单电控，两位五通双电控、三位五通中封，三位五通中泄，三位五通中压 等等，它们都有不同的图形符号，下面看看电磁阀图形符号含义：

（1）用方框表示阀的工作位置，有几个方框就表示有几“位”；方框外部连接的接口数有几个，就表示几“通”；

（2）方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；

（3）方框内符号“┻”或“┳”表示该通路不通；

此外，电磁阀还有其对应的铭牌，再举例介绍下电磁阀铭牌上符号含义：

DC24V/AC110V是输入电压，50Hz/60Hz是频率，6.0VA是线圈的功率6W；Voltagerange是电压范围；AMP. 58mA 是最大输入电流；Temp.rise35℃是指温升35摄氏度；100%ED表示线圈可以24小时通电使用；IP是指这个线圈的防护等级，6是防尘，5是防水。

我们以两位五通单电控电磁阀为例，看看其端口说明，分别是A、B、R、P、S，所以是五通，那么这个就是两位五通电磁阀。P代表进气孔，就是输入端，A和B都是出气孔，P和A是长通，P和B是常断，R是A的排气孔，S是B的排气孔。当电磁阀线圈不通电时，把P孔接上气源，A孔出气，当A孔出气时，B孔与S孔相通用于排气，当B孔出气时，A孔和R孔相通用于排气。

在工业生产控制中，气动电磁阀和气缸常常搭配在一起使用，以双作用气缸为例，其有两个气室，工作时只有一个气室通气，不断切换气源进入气室的方向，配合两位五通电磁阀，就可以实现阀门的开与关。电磁阀与气缸连接时，P接气源，A孔接器官与开阀门的接口相接，B孔接气管与关阀门的接口相接，为了消除排气时产生的噪音，可以用消音器接在两个排气孔上。下图是电磁阀的气路组装图，按这样接好就可以使用啦。
