电路识图42-电子元器件的五项识别内容
电子元器件知识学习的三大重点是：识别、特性掌握和检测。识别元器件是第一要素，如果对电路板上的众多形状“怪异”的电子元器件不认识，对电路图中的各种电路图形符号不熟悉，那就无法识别电路图，更不用说维修了。
电子元器件的五项识别内容
对于某个具体的电子元器件进行识别时，主要有5项内容，其识别步骤分成5步：外形特征识别、电路图形符号是别与实物对应-引脚识别和引脚极性识别、型号和参数识别、识别电路图上的元器件。
电子元器件有数百个大类，上千个品种，从电子元器件具体外形特征角度来讲更是千姿百态，新型元器件又层出不穷，所以电子元器件识别任务繁重，对初学者而言困难重重，但是，主要识别几十种常用电子元器件即可入门，待确定了自己的工作和研究方向、领域后再进一步学习专业元器件知识。
一、外形识别
通过外形识别各种电子元器件“长”什么样。以便与电路图中的该电子元器件电路图形符号相对应。
电子元器件外形识别就是实物与名称要一一对应起来，其目的是拿到一种电子元器件就能知道它是什么类型的元器件，最好能够大致了解它的功能和用途、常用参数。

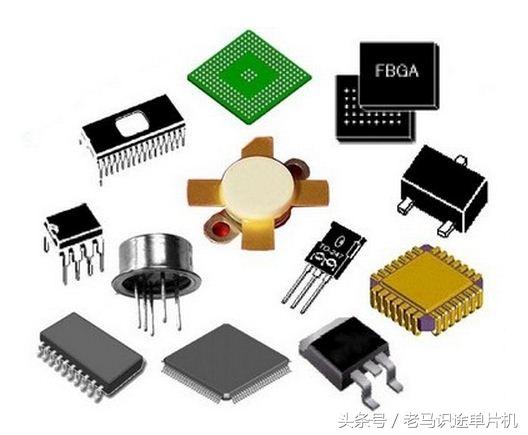

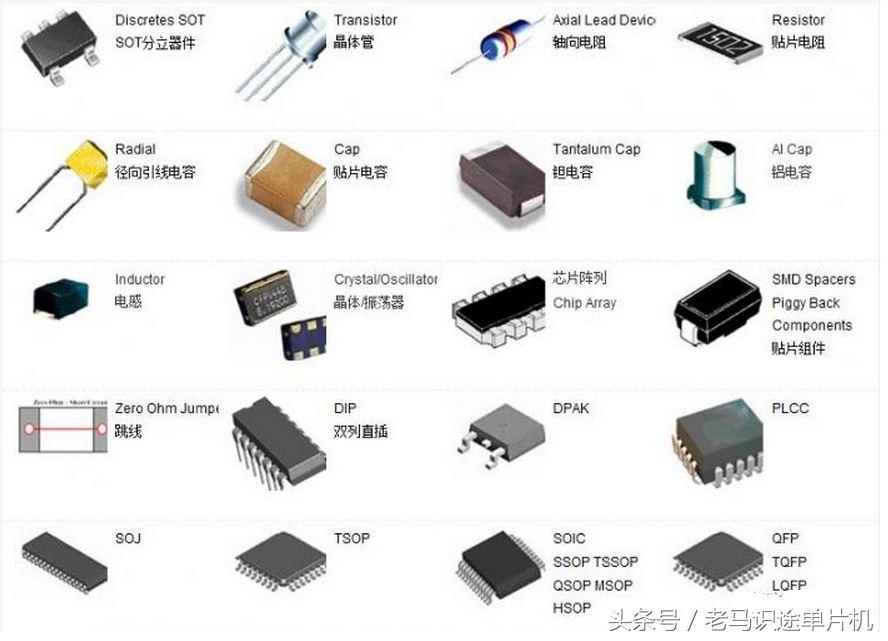

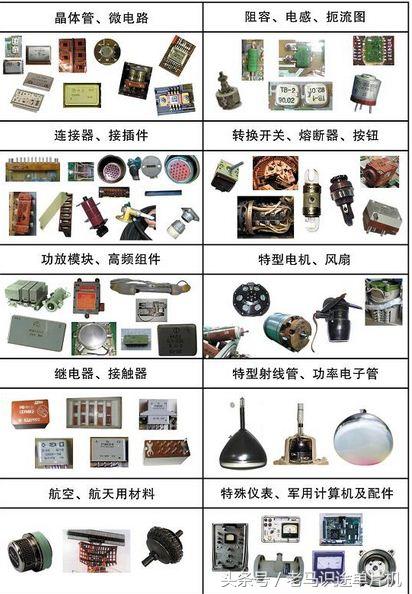

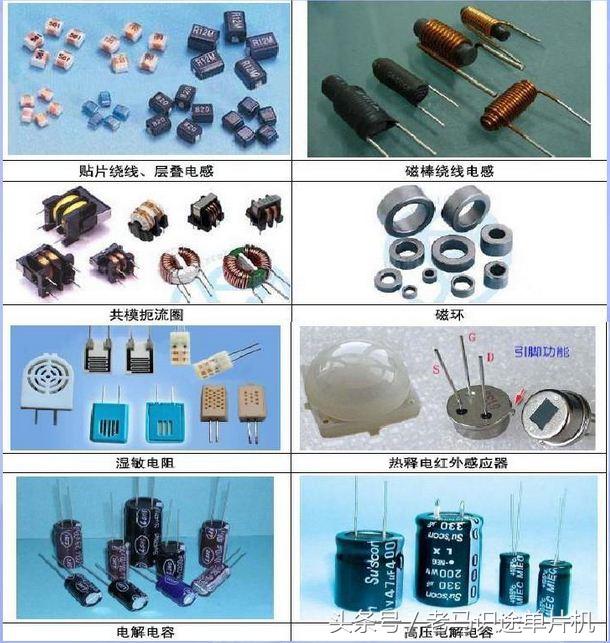

下图所示是一些电子元器件实物。
二、电路板上元器件识别
故障检修中，需要根据电路图建立的逻辑检修电路，在电路板上寻找所需要检查的电子元器件，这时的元器件识别是在修理过程中的识别，对初学者而言困难很大，但是却非常重要。
这一步的元器件识别较为困难，需要有较为扎实的电子元器件知识的电路知识基础，还需要运用许多技巧。

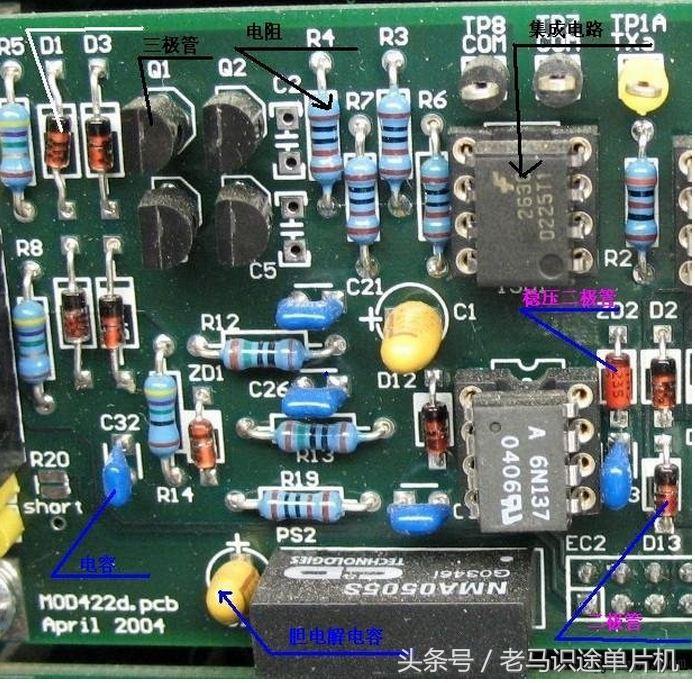

下图所示是实际电路中的元器件。
三、电路图形符号识别
电路图中每一种电子元器件都有一个对应的电路图形符号，电路图形符号相当于电子元器件在电路图中的代号，理解电路图形符号中的识别信息，有助于对电路图形符号的记忆，对电路工作原理分析也十分有益。
1、电子元器件的电路图形符号中含有不少电路分析中所需要的识图信息，最基本的识图信息是通过电路图形符号了解该元器件有几根引脚，如果引脚有正负极之分，在电路图形符号中也会有不同的表达方式。
2、电子元器件的电路图形符号具有形象化的特点，电路图形符号的每一个笔画或符号都表达了特定的识图信息。
3、电子元器件的电路图形符号中的字母是该元器件英语单词的第一个字母，如变压器用T表示，它是英语Transformer的第一个字母。如果懂专业英语也有助于识别电路图中的电路图形符号，这对一些电路的识图非常有益。
4、一些电器元器件的电路图形符号还能表示该元器件的结构和特性。

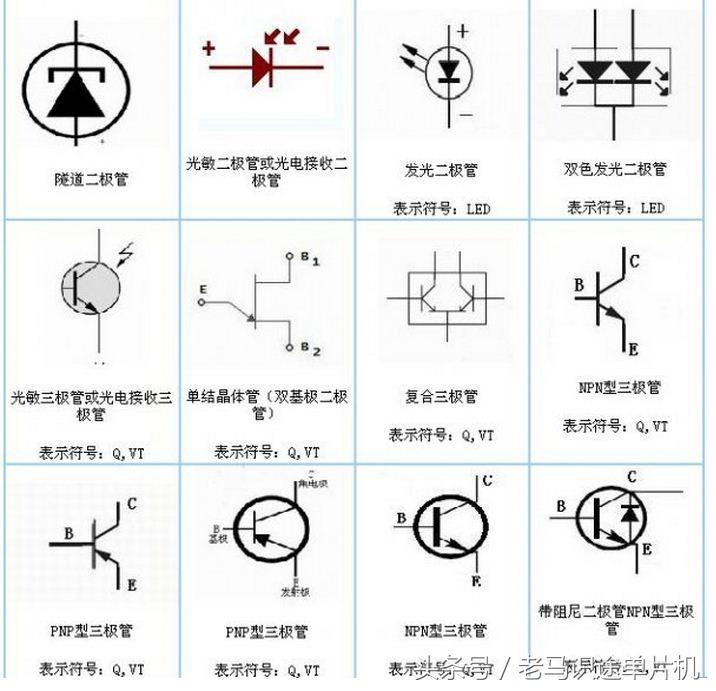

下图所示是一些电子元器件的电路图形符号。
四、引脚极性和引脚识别
电子元器件至少有两个引脚，有的电子元器件引脚数量多于两根，每根引脚都有特定的作用，相互之间不能代替，必须对各引脚准确识别。
下图所示是集成电路，它有很多引脚，。
有的元器件只有两根引脚，但是这两跟引脚有正负极之分，此时也需要进行正极和负极引脚的识别。
引脚的识别和引脚极性的识别有两种方法：一是电路图形符号中的识别，二是电子元器件实物的识别。

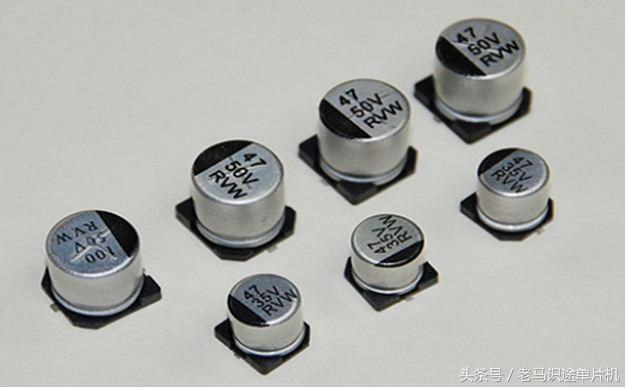

下图所示是电解电容器，它的两根引脚就有正负极之分。
五、型号和参数识别
每个元器件都有它的标称参数，如电阻器的阻值大小，误差等级。元器件是什么型号的等。

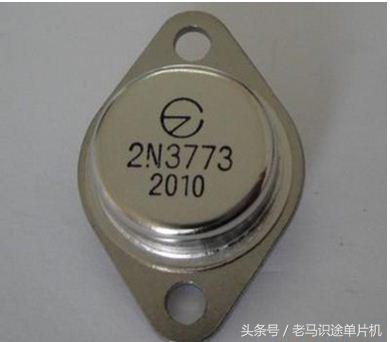

下图所示是大功率三极管实物，其表面标注了型号、参数等，。
