电子专业用得最多的17款软件，哪个是你常用的？

要想了解电子工程专业用得比较多的软件有哪些，首先我们得了解一下电子工程专业相关的一些技术与行业应用分类。电子工程又称“弱电技术”或“信息技术”，其大致分类及起源学科如图1。

电子工程的应用形式涵盖了电动设备以及运用了控制技术、测量技术、调整技术、计算机技术，直至信息技术的各种电动开关。电子工程的主要研究领域为电路与系统、通信、电磁场与微波技术以及数字信号处理等。

电子工程相关的职业一般分为硬件工程师 和软件工程师 。而电子工程师是一个对从事集成电路、电子电气设备等相关产品生产、研发工作的技术人员的统称。

硬件与软件是不可分离的，硬件需要软件来执行其程序实现具体功能。软件需要硬件做载体 ，它们之间是一个相辅相承的关系。

软件工程师：

精通电路知识模拟电路，数字电路，会分析电路图，设计电路图，制作PCB，了解各类电子元器件的原理，用途，型号，精通单片机开发技术，会使用编程语言（汇编语言、C语言），能很熟练的用电脑作为辅助设计工具进行工作，能得心应手的使用常用的设计软件。会分析电路故障，对产品进行调试、检测。

硬件工程师：

主要要了解电路方面的知识，知道常用电子元器件的作用，原理，会使用电子测量工具，会使用电子生产工具，还要会装配，测试，生产工艺，维修，等等，是技术与手动操作的结合。

今天我们就来给大家介绍一下目前被电子工程师用得最多，也是功能比较强大的17款软件工具。

Altium Designer （简称AD）

Altium designer是一款一体化的电子产品开发系统软件。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高。

目前，这个软件的市场定位主要是一些简单的板子，相对是较简单的偏低端的产品设计。一般都是画2层 4层为主。这个软件，在内地城市使用的占有率很高。很多读电子或者机电相关专业的学生在学校里面就有教这个，或者有要求去学这个，主要用于画简单的板子。

PADS

PADS的前身是 POWER PCB ，这个软件界面菜单很少，易上手。特别是消费类电子产品市场占有率非常高，早期都可以说在消费类产品里面差不多是垄断的地位，比如从早期的 VCD,DVD,MP3 ,MP4，U盘，液晶电视，到现在的平板电脑，行车记录仪，车载电子产品，导航仪，数字机顶盒，安卓智能电视盒、手机等都是绝对的市场占有率。在整个消费类电子产品里面，PADS几乎占了绝对的优势。目前在沿海发达城市里面，PADS还是占主流市场，特别是深圳大部分公司还是用PADS ，其次是allegro 。

Cadence allegro

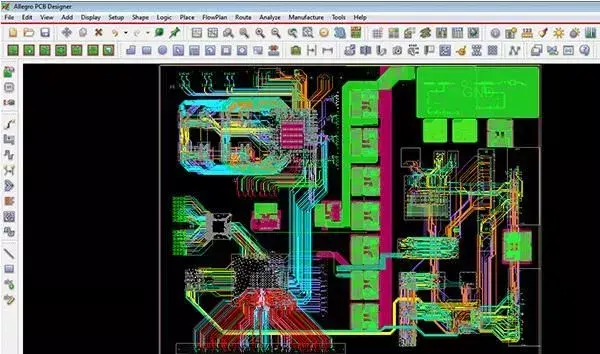

Cadence Allegro是Cadence推出的先进PCB设计布线工具。Allegro提供了良好且交互的工作接口和强大完善的功能，和它前端产品Capture的结合，为当前高速、高密度、多层的复杂PCB设计布线提供了最完美解决方案。

Cadence allegro不容易上手，一般只有大公司用，特别是做电脑主板的公司用，因为这个软件功能强大，画大型板子有优势。如电脑主板，大型工控板，服务器主板，等大型板子，它的效率和优势非常明显。所以它的市场目前主要还是在电脑主板，大型工控板，服务器主板，等这些大型板子上，以及现在一些平板电脑，手机板也会有少量公司用。

Solidworks

可能有人说这就是一个普通的3D软件，怎么会用在电子工程领域呢？那我来解释一下，之前我在深圳是做治具的，也称夹具。这是一个偏硬件的行业。

简要介绍一下其整个制造流程，分析工程师把客户的文件资料（通常是PCB资料）用Tebo软件分析出来，然后给结构工程师设计治具结构，然后将需要加工的零部件用JD加工出来，然后进行装配。治具是用于PCB（印刷电路板）测试的工具。这是PCB制造的一个下游行业。但却在保证PCB出厂质量这方面起着不可或缺的而作用。

Matlab

Matlab也是值得接触的软件。Matlab在分析数据、开发算法以及创建模型方面都非常好用。

LabVIEW

LabVIEW是专为测试、测量和控制应用而设计的系统工程软件，可快速访问硬件和数据信息。

Keil

Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（μVision）将这些部分组合在一起。

Visual c++

Visual c++是一款集成开发环境（IDE）。它具有开发和调试 C ++代码的工具。

Multisim

Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。

工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。

TestStand

TestStand也是美国国家仪器公司（NI）自主开发研究的一款软件平台。NI TestStand是一款可立即执行的测试管理软件，它可以帮助用户更快地开发自动测试和验证系统。NI TestStand可用于开发、执行和部署测试系统软件。此外，用户还可使用任何编程语言编写的测试代码模块开发测试序列。测试序列可以指定执行流、生成测试报告、进行数据库记录以及连接其他公司系统。最后，用户可借助易用的操作界面，在生产中部署测试系统。

Switch Executive

Switch Executive是一款开关管理与路由应用软件，能够快速加速开发过程，简化对复杂开关系统的维护。Switch Executive提供交互式配置和自动路由功能，使开关路由系统的设计更加容易。

亿图电路图绘制

亿图电路图绘制软件是一款适合新手的入门级电路图设计软件，软件界面简单，包含丰富的图表符号，中文界面，以及各类图表模板。版本定期更新，不用担心无法绘制新型元件。适合专业的电子工程师用于电路图的设计。

Proteus

Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件。设计套件结合了易用和强大的功能集，可实现专业PCB的快速设计，测试和布局。虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。

ElectronicWorkbench

ElectronicWorkbench是一款电子电路仿真软件，可以进行各种电路工作演示，模拟各种电子电路，缩放显示的波形。ElectronicWorkbench是一款经典小巧，好用的模拟数字电路仿真软件。

LTspice 电路仿真软件

LTspiceIV 是一款高性能Spice III 仿真器、电路图捕获和波形观测器，并为简化开关稳压器的仿真提供了改进和模型。在电路图仿真过程中，其自带的模型往往不能满足需求，而大的芯片供应商都会提供免费的SPICE模型或者PSpice模型供下载，LTspice可以把这些模型导入LTSPICE中进行仿真。LTspice电路图仿真软件在欧洲，美国和澳大利亚，中国广为流传。

OrCAD

OrCAD是一款专业PCB设计，电路板布局和布线的工具。可以帮助更快地生产可制造的电路板设计。Cadence OrCAD产品以其直观的操作界面以及强大的功能而深受广大电子工程师们的喜爱。是世界上使用最广泛的EDA软件。

Tebo

这是一款同时具有CAD和GERBER输入接口的ICT、ATE治具辅助制作软件。能够处理各种GERBER以及埋盲孔、正负片数据。同时具有多种CAD接口，处理数据省时省力，是制作高精密、复杂ICT、ATE测试治具的最佳选择之一。

总的来说，电子工程的水还是比较深的，要想在电子工程有所建树还是需要扎实的功底。希望笔者的整理对大家的学习之路会有帮助！

生活中常见的电子器件，看完你就知道它们是什么作用和功能了

一、电阻

电阻在电路中用“R”加数字表示，如：R13表示编号为13的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

电阻器的符号

参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧 （MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧 电阻的参数标注方 法有3种，即直标法、色标法和数标法。

1MΩ=1000KΩ=1000000Ω

数标法主要用于贴片等小体积的电路，如： 103 表示10000Ω （10后面加3个0）也就是10K

贴片电阻识别

色环标注法使用最多，现举例如下：

碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。在电阻上有三道或者四道色环。靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。第四道色环表示阻值的误差。色环颜色所代表的数字或者意义见表1。

色环电阻器的表示方法

表1 色环颜色所代表的数字或意义

比如有一个碳质电阻，它有四道色环，顺序是红、黑、红、金。这个电阻的阻值就是2000欧，误差是±5%。如下图。

红、黑、红、金。阻值是2000欧=2k

双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。

色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：

技巧1： 先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2： 棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3： 在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1%，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1%。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

二、电容

1、电容在电路中一般用“C”加数字表示（如C223表示编号为223的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电路板上的电容器

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)

电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示。

字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF

数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF

3、电容容量误差表

符 号FGJKLM允许误差±1%±2%±5%±10%±15%±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

104瓷片电容器

4、故障特点

在实际维修中，电容器的故障主要表现为：

（1）引脚腐蚀致断的开路故障。

（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。

（4）漏电、严重漏电和击穿故障。

三、晶体二极管

晶体二极管在电路中常用“D”加数字表示，如： D７表示编号为７的二极管。

二极管在电路中的表示方法

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

二极管的识别

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。

二极管的工作原理

晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。

当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

二极管的类型

二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。

面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。

平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

二极管的导电特性

二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。

正向特性

在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。

反向特性

在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

二极管的主要参数

用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。对初学者而言，必须了解以下几个主要参数：

1、额定正向工作电流

是指二极管长期连续工作时允许通过的最大正向电流值。因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯过热而损坏。所以，二极管使用中不要超过二极管额定正向工作电流值。例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压

加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。

3、反向电流

反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。例如2AP1型锗二极管，在25时反向电流若为250uA，温度升高到35，反向电流将上升到500uA，依此类推，在75时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。又如，2CP10型硅二极管，25时反向电流仅为5uA，温度升高到75时，反向电流也不过160uA。故硅二极管比锗二极管在高温下具有较好的稳定性。

测试二极管的好坏

初学者在业余条件下可以使用万用表测试二极管性能的好坏。测试前先把万用表的转换开关拨到欧姆档的RX1K档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。

1、正向特性测试

把万用表的黑表笔（表内正极）搭触二极管的正极，，红表笔（表内负极）搭触二极管的负极。若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。短路和断路的管子都不能使用。

2、反向特性测试

把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。

二极管的应用

1、整流二极管

利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。

2、开关元件

二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。

3、限幅元件

二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。

4、继流二极管

在开关电源的电感中和继电器等感性负载中起继流作用。

5、检波二极管

在收音机中起检波作用。

6、变容二极管

使用于电视机的高频头中。

四、电感

电感在电路中常用“L”加数字表示，如：L3表示编号为3的电感。

电路板上的电感器

电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。

直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。

电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。

电感的基本单位为：亨（H） 换算单位有：1H=103mH=106uH。

五、晶体三极管

晶体三极管在电路中常用“Q”加数字表示，如：Q1表示编号为1的三极管。

电路板上的三极管

1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。

常用的PNP型三极管有：9012、9015等型号；NPN型三极管有：9011、9012、9013、9014、9018、等型号。

2、晶体三极管主要用于放大电路中起放大作用，

应用 多级放大器中间级，低频放大 输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路

3、晶体三极管的识别

常用晶体三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律。对于小功率金属封装三极管，按底视图位置放置，使其三个引脚构成等腰三角形的顶点向上，从左向右依次为e、b、c；对于中、小功率塑料封装三极管，按图示位置使其平面朝向自己，三个引脚朝下放置，则从左向右依次为e、b、c 。
