现代电路中的关键技术（六）：光刻机的诞生及其概要

业界普遍认为：光刻机（Lithography machine）已成为现代大规模集成电路芯片制造行业中的核心生产设备，且已成为决定整个现代电子（或光电子）领域技术发展的工艺水平象征。

在现代电路中的关键技术（五）中，笔者曾经谈及：“集成电路（IC）行业的产业链主要包括：上游支撑层、中游制造层及下游应用层；其中，上游支撑层行业主要涉及光刻机、刻蚀机、涂胶显影机、CVD、PVD、离子注入机等关键设备的制造。”

还得强调一下：笔者有意将光刻机（Lithography machine）单独拎出，不仅是因为它是生产大规模集成电路芯片的关键设备（说核心设备也不为过），而且还因为它是融合高精度光子学和高密度电子学两大领域制造技术的工业基础设备，更是衡量一个国家或地区现代化程度和综合实力强弱的重要标志。另外一个原因是：网上这方面的介绍文字非常少，即使有文档介绍，也都是一笔而过。

那么，光刻技术是什么时候诞生的？它主要做什么呢？

最早的光刻技术（雏形）诞生于中国清朝的道光年间，是于1822年由一个法国小伙约瑟夫.尼瑟福.尼埃普斯（Nicephore Niepce）发明的，如下图所示。当时，相关设备的功能较简单，而且使用的材料也较粗糙；Nicephore niepce在对各种材料实施感光实验之后，开始试图复制一种刻蚀在油纸上的印痕（图像），他将油纸放在一块玻璃片上，玻璃片上涂覆有溶解于植物油中的沥青；经过2~3小时的日晒，透光部分的沥青明显变硬，而不透光部分的沥青依然松软并可被松香和植物油的混合液洗掉；通过用强酸刻蚀玻璃板，他成功制作了雕板相的复制品。正是这一次人类历史中第一次的刻蚀实验，标志着泛指意义上光刻技术的诞生~

图1. 约瑟夫.尼瑟福.尼埃普斯发明了光刻技术

最早的光刻机其实是用于照相的，我们不妨来看一下当时使用光刻技术雏形制成的一张原始照片，如下图所示。这张原版照貌似不怎么清晰，上面有三个凸点，甚至看不清楚具体成像后的轮廓；一个较大原因是因为这三个凸点，在还原图像时使得光线发生变化而导致成像效果较差。但是，如果采用现代技术来还原，不但能基本看清图像，甚至能看清一些细节，如下图所示。

图2. 第一次使用光刻技术（雏形）还原的图像

其实，更准确地说，光刻技术第一次用于电子电路领域是在1952年，当时是由麻省理工学院的Jay W. Lathrop博士在美国军方的支持下创造性改进相关技术并成功应用的，如下图所示。

图3. 光刻技术第一次用于电子电路领域

当时，应用光刻技术的主要目的是减少电子电路板（推测是印刷电路板，所使用的材料和早期发明时使用的材料已有了极大差异，是在塑料板上通过金属线路制作成型的）的尺寸和减轻导弹质量，以便将相关核心器件封装在导弹的飞控部位，如下图所示。这里，插一句题外话，如果从很多先进技术的最初应用来追溯的话，都可以发现这样的痕迹，例如计算机、某些传感器等都是如此起源；一方面固然是军事战争的求胜需要，但更重要的似乎是：只有战争才会迫使人类无论是为了攻击敌人或是保护家园，会去采用最先进的材料或制造工艺来追求特殊应用效果的极限，但无论怎样，最终广泛应用的结果还是体现在了民用中。

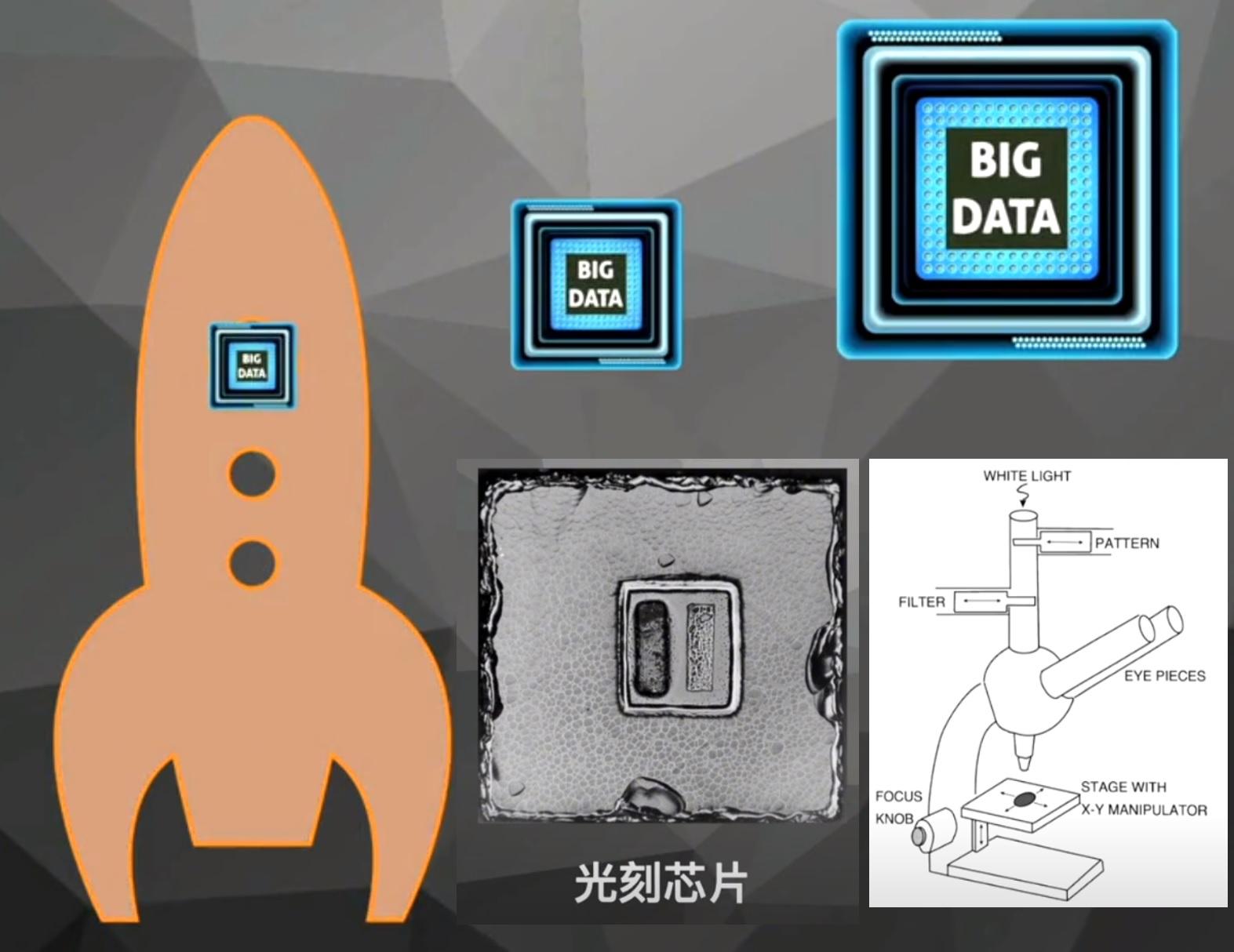

图4. 光刻技术第一次应用于军事领域

如上图所示，我们可以看到当时采用光刻技术制造的芯片和相关刻蚀方式；尽管这一光刻芯片外观看起来简单，且制造过程也不复杂，但为人类后续采用光刻技术实现芯片制备微型化及研究光刻工艺奠定了基础和指明了方向。换句话说，现代的光刻机都是在上述技术工作基础上不断改进制造工艺形成的~

因为上述光刻技术还只是雏形，那么面向现代集成电路的光刻技术到底是何时诞生的呢？目前，网上这方面的介绍文章很少，即使有文章介绍，也都是一笔而过；业界主要有两种说法，第一种是：1960年卢尔（H.H.Loor）和卡斯特兰尼（E.Castellani）发明了现代光刻技术；第二种是：1970年斯皮勒（E.Spiller）和卡斯特兰尼（E.Castellani）发明了现代光刻技术；上述两种说法中，现代光刻技术的发明时间相差10年。难道是为了技术保密需要？目前网络中也很难查到卢尔、卡斯特兰尼、斯皮勒是如何发明现代光刻技术的，更遑论是采用何种材料进行工艺设计和采用何种工具实施加工的，甚至难以查到他们的生平介绍。

当然，还有一种可信度较高的说法是：仙童半导体公司（Fairchild Semiconductor，也称飞兆半导体公司）是光刻技术的发明地。1958年，仙童公司的几位创始人购买了三个16毫米镜头计划装配一个步进式重复照相装置，并同步制作了掩模，同时对掩模板、光刻胶进行了材料方面的改进。1959年1月23日，罗伯特.诺伊斯（Robert Noyce）通过反复分析提出了一个划时代闪光的技术设想：“既然用光刻技术可制造单个晶体管，那为什么不能用光刻技术批量制造晶体管呢？如果把多种组件放在单一硅片上，那将能够实现工艺流程中组件的内部连接，这样体积和重量就会减小，成本也会降低”。从那时起，仙童公司开始将光刻技术尝试应用于批量制造中；并采用了诺伊斯提出的“平面处理”技术的设想（扩散、掩模、照相、光刻……整个过程被称为平面处理技术），琼.赫尔尼（Jean Hoerni）就是将这一设想转换为实际可行的“平面处理”技术的牛人；琼.赫尔尼所编写的平面处理光刻技术文档如下图所示。

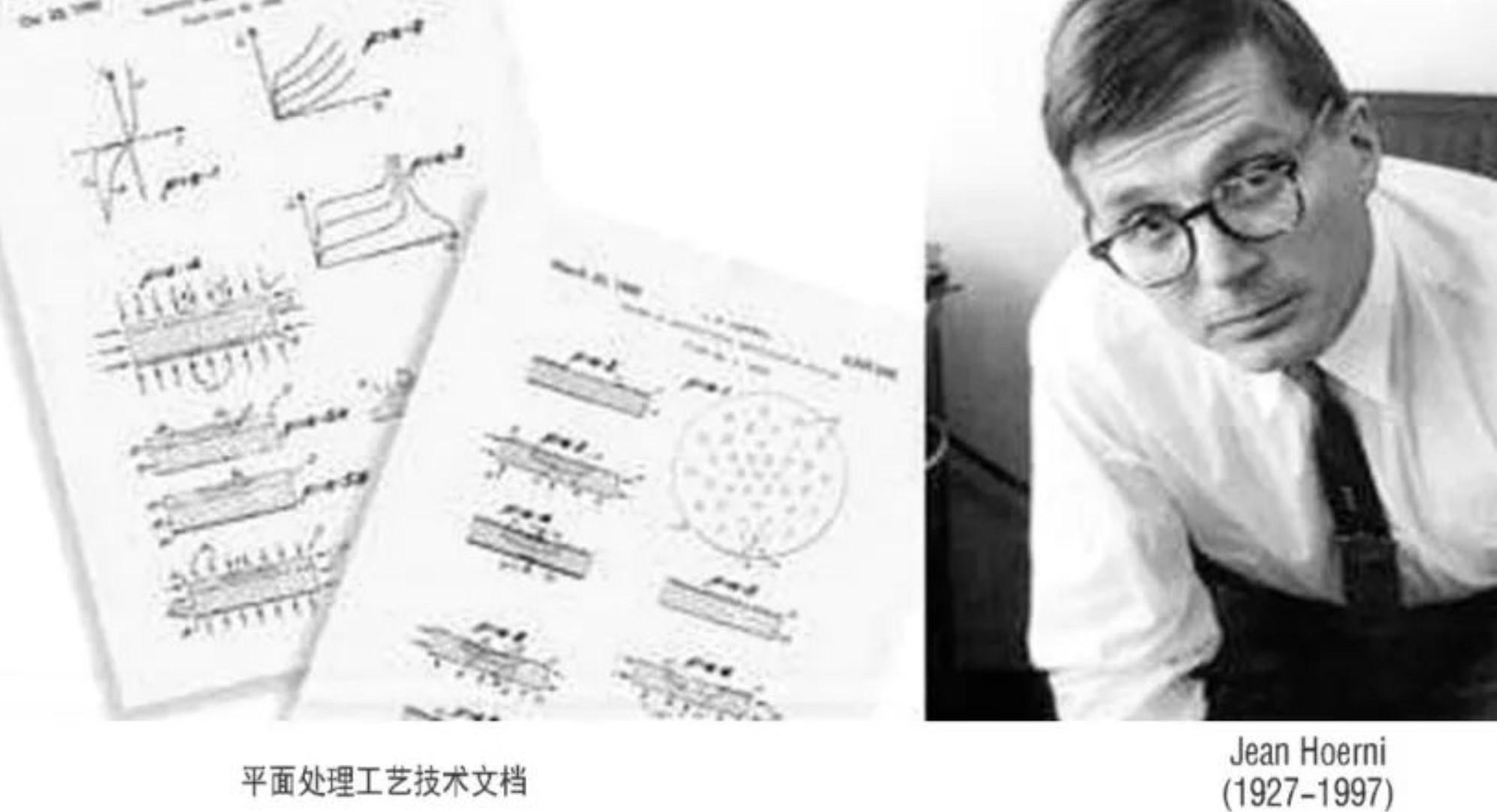

图5. 琼.赫尔尼和他所编写的平面处理光刻技术文档

结合上面的讨论，1960年更可能是现代光刻技术诞生的年份。如果现代光刻技术是1970年才被发明，那么1958~1970年这十多年时间里，贝尔实验室、仙童公司、TI、RCA和Intel等公司的半导体产品（例如FET和MOSFET晶体管等）和芯片很难制造出来。而且，从光刻机的发展历史来看，上世纪60年代，接触式光刻机和接近式光刻机问世；上世纪70年代，投影式光刻机面世；上世纪80年代，步进式光刻机诞生，再演进到步进式扫描光刻机，浸入式光刻机和现在的EUV光刻机；由此可见，现代光刻技术不可能是1970年才发明出来的。

正如我们所知晓的，半导体（或芯片）技术的发展常常是以光刻机的光刻工作线宽为代表进行表征的；光刻机是现代集成电路生产制造的核心设备，也是决定整个半导体生产工艺水平高低的核心机器。现在我们应用的每一台光刻机都包含了光学系统、微电子系统、计算机系统、精密机械系统和控制系统等构件，上述构件都使用了当今科技发展前沿的尖端技术。如上所述，光刻机作为集成电路制造中最精密复杂、装配难度最高的设备，生产难度堪比原子弹，就不是一个研究人员便能完成的，而是历史上许多科研人员站在先驱前辈的研究基础上，一点一点改进发展出来的。因此，对于全球范围内的高科技企业或各类研究机构而言，研发本领域的核心科技已经入不敷出，如果还要拿出大笔资金去研发光刻技术甚至现代光刻机，那更是难上加难。值得注意的是：今年3月26日，中国终于通过进口拿到了一台荷兰生产的光刻机；尽管这台光刻机只是14nmDUV常规设备，并不是顶端最先进的7nmEUV光刻机（DUV光刻机使用的是深紫外光（如下图所示），其准分子激光工作波长在193nm左右（精度有限）；而EUV则是利用极紫外光，准分子激光工作在10~15nm左右，可以批量制造目前最先进的5nm制程芯片以及7nm制程芯片，这两款芯片代表了如今最先进的芯片生产工艺，主要面向高端手机上的集成电路使用），但也算是在一定程度上给中国芯片制造领域解了围（我国的芯片制造行业要想发展起来，就必须拥有自己的现代光刻核心技术，这样就能独立生产芯片，不用再受制于其他国家）。大家可以得出一个结论了：现代光刻机的重要程度就在于它是制造集成电路芯片的精密仪器，没有光刻机，就没有高端芯片。

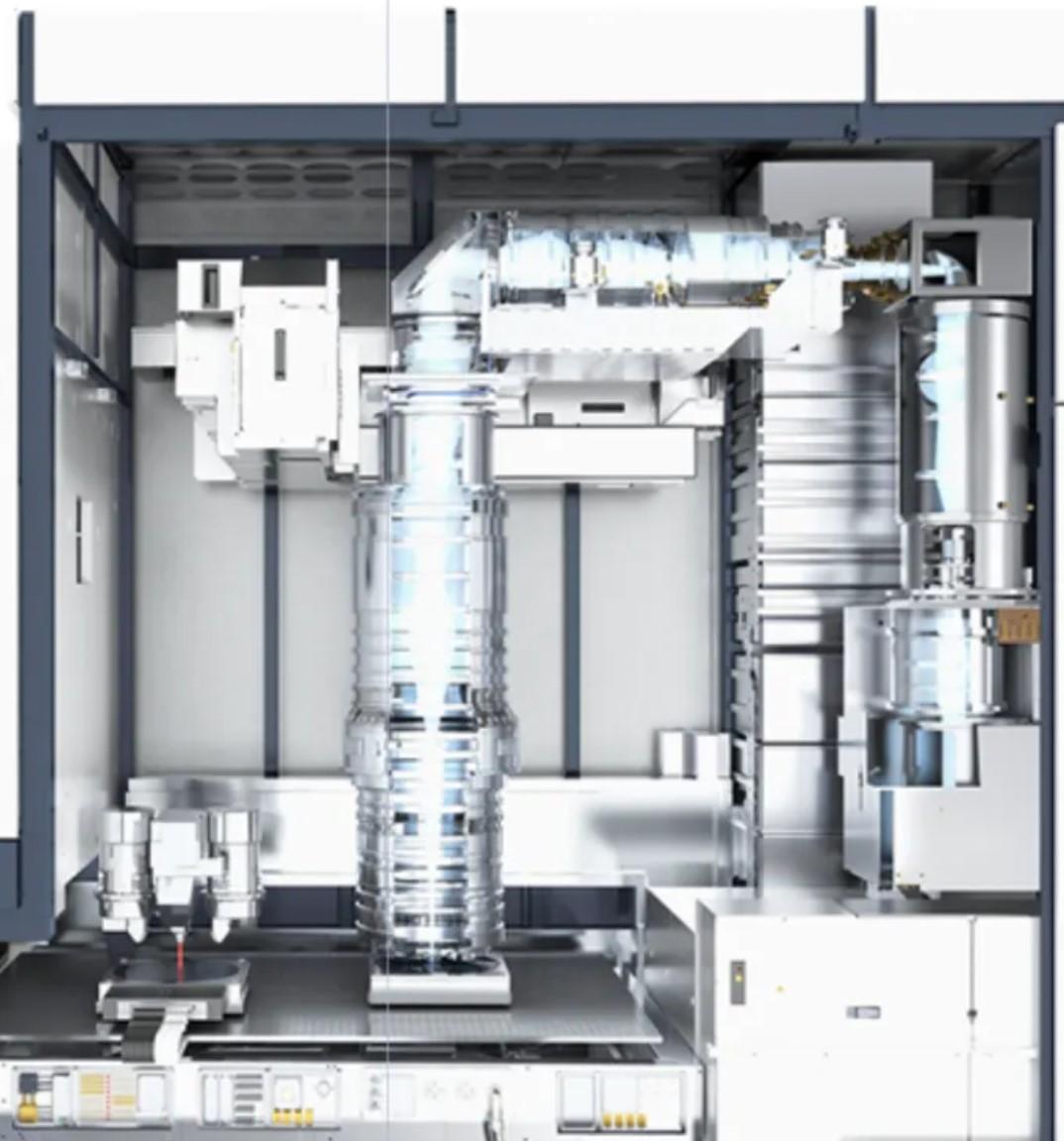

图6. DUV光刻机

综上所述，随着集成电路技术体系及其相关产业的发展成熟和产品功能领域的不断拓展，未来中国集成电路行业中上游支撑层（尤其是光刻技术）的活力将进一步释放。特别是中国在计算机、移动通信、汽车电子等领域具备庞大的市场需求基础，恰为我国集成电路产业赶超国际先进水平创造了难得的历史机遇；因此，作为中国的科技工作者必须加大现代光刻技术的研发速度、力度和精度，刻不容缓地发展适合中国国情需要的工艺设计及光刻制作技术体系…

以上内容供大家平时学习研究和实践应用时参考，本来还有许多要讲的，例如“光刻技术中的关键性能指标等等”，留待以后有机会再与大家分享所思所得，兼虑时间有限，晚上写作又有点犯困，谢谢大家理解，今后继续….

PCB的发展历史

PCB的发展历史及展望

印刷电路板(PCB)是由相互连接的电子元件组成的独立模块，从我们身边日常使用的电子设备，如：手机、路由器、个人电脑到复杂的雷达、导弹、卫星上，都能找到它们的身影，只是它们靓丽的光芒被设备外壳给遮盖住了，你那天才般的设计往往被用户所忽视，直到设备出现故障或者需要功能扩展，拆开设备外壳的刹那才能领略它的美。

PCB史前时代

电子学的起源可以追溯到1897年，约瑟夫·汤姆森发现电子的存在 ，电子学是在早期的电磁学和电工学的基础上发展起来的。在电子学诞生之前，人类对于电磁现象的研究已相当深入。一系列物理定律已经确立，如库仑定律、安培定律、 欧姆定律、 楞次定律、法拉第电磁感应定律等。

1831年6月13日，天降男神詹姆斯·克拉克·麦克斯韦 （James Clerk Maxwell，1831年6月13日－1879年11月5日）于英国爱丁堡的印度街14号，麦克斯韦被普遍认为是十九世纪物理学家中，对于二十世纪初物理学的巨大进展影响最为巨大的一位。他在1864年发表的论文《电磁场的动力学理论》中，集以往电磁学研究之大成，提出电场和磁场以波的形式以光速在空间中传播，并提出光是引起同种介质中电场和磁场中许多现象的电磁扰动，同时从理论上预测了电磁波的存在，将电、磁、光统归为电磁场中现象，提出了著名的麦克斯韦方程组，建立了第一个完整的电磁学理论体系，为电磁学在生产生活中应用奠定了强大的理论基础。

电磁学是现代科技生活最重要的学科，它的高速发展，将人类带入了电气时代和信息时代。可以说，没有电磁学的发展，就没有人类的现代文明；这一自然科学理论的成果，奠定了现代的电力工业、电子工业和无线电工业的基础。当然，没有麦克斯韦，也就没有PCB，也就没有PCB Layout这个行业，可能现在的老wu还是村口卖猪肉的最靓的仔。

有了电磁学理论的支撑，人们对电磁学的利用也达到了一定的水平，有线电报和有线电话也相继发明，并且有了横贯美洲大陆的电报、电话线路和横跨大西洋的海底电缆。亚历山大-格雷厄姆-贝尔在1876年发明了电话，托马斯-爱迪生1879年发明了白炽灯、尼古拉-特斯拉于1888年发明了电动机，所有这些，都为电子学的诞生准备了充足的条件。

标志着电子学诞生的两个重大的历史事件，一是爱迪生效应的发现和关于电磁波存在的验证实验。

1883年，爱迪生在致力于延长碳丝白炽灯的寿命时，意外地发现了在灯丝与加有正电压的电极间有电流流过，电极为负时则无电流，这就是爱迪生效应。这一发现导致了后来电子管的发明。

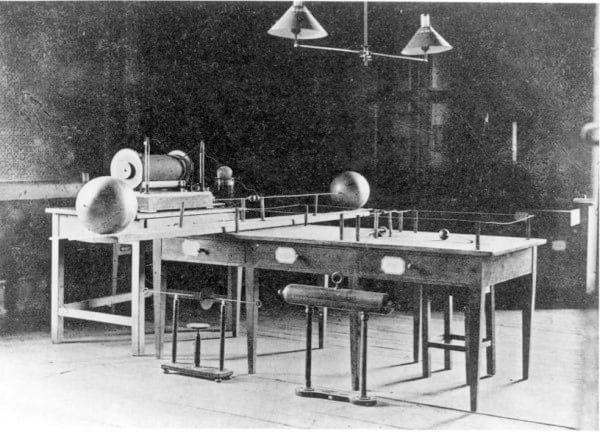

1887年，德国H.R.赫兹进行了一项实验，他用火花隙激励一个环状天线，用另一个带缝隙的环状天线接收，证实了麦克斯韦关于电磁波存在的预言，这一重要的实验导致了后来无线电报的发明。

无线电报的发明，是人类利用电磁波的第一个巨大成就，电子学从此开始了一个研究和利用电磁波的极其兴旺的时期。

电磁波是电子元器件之间互联通信的基石，而电子管的发明，则催生了PCB诞生。

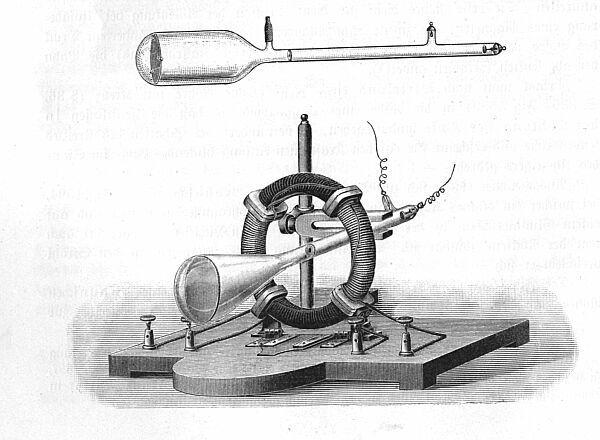

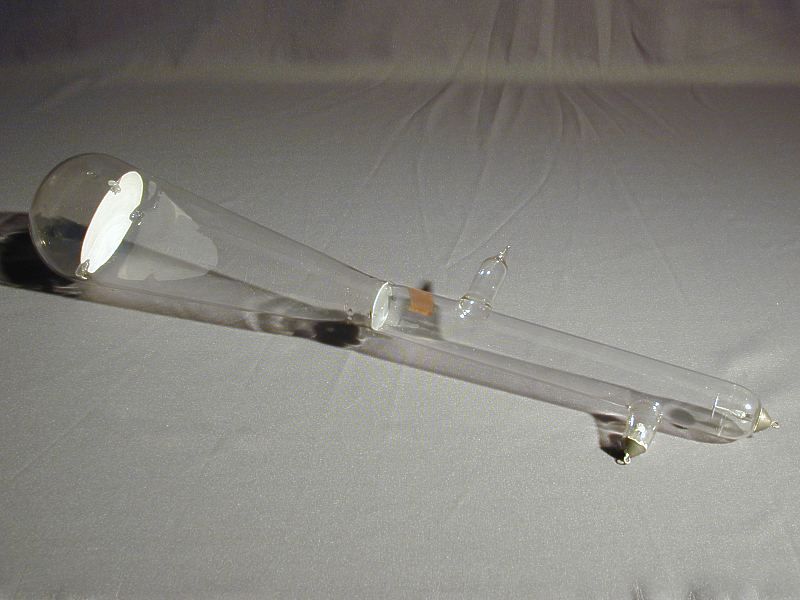

1897年德国科学家布朗（Braun）制造出第一个真空管（vacuum tube），之后电子学的真空管时期就此展开。基本上，布朗的真空管只是一个阴极射线管（Cathode Ray Tube）的雏型，功能并不大。

1904年，英国的弗莱明（John Fleming）发明了真空二极管（diode，当时也称作valve），是由一放射电子的加热灯丝与接收电子的屏极所组成；当屏极加入正电压便会产生电流，加入负电压便没有电流产生。

到了1906年，德佛雷斯特（De Forest）在二及真空管内加入栅极，发明了三极真空管（audion，或称triode），可以控制电子的活动，使其具有放大信号与控制电量的强大功能，从而使得电子电路技术进入了实际应用阶段，同时也推动了无线电及其他电子行业的发展，这之后的20年中，各种电子设备不断涌现出来，德佛雷斯特也被誉为无线电之父”、“电视始祖”、“电子管之父”。

电子管是电子器件的第一代，在晶体管发明以前的近半个世纪里，电子管几乎是各种电子设备中唯一可用的电子器件。电子学随后取得的许多成就，如电视、雷达、计算机的发明，都是和电子管分不开的。就是在固体电子学十分兴旺的现代，以大功率电子管（特别是微波功率电子管）和电子束管为代表的真空电子学也仍然是一个活跃的领域。

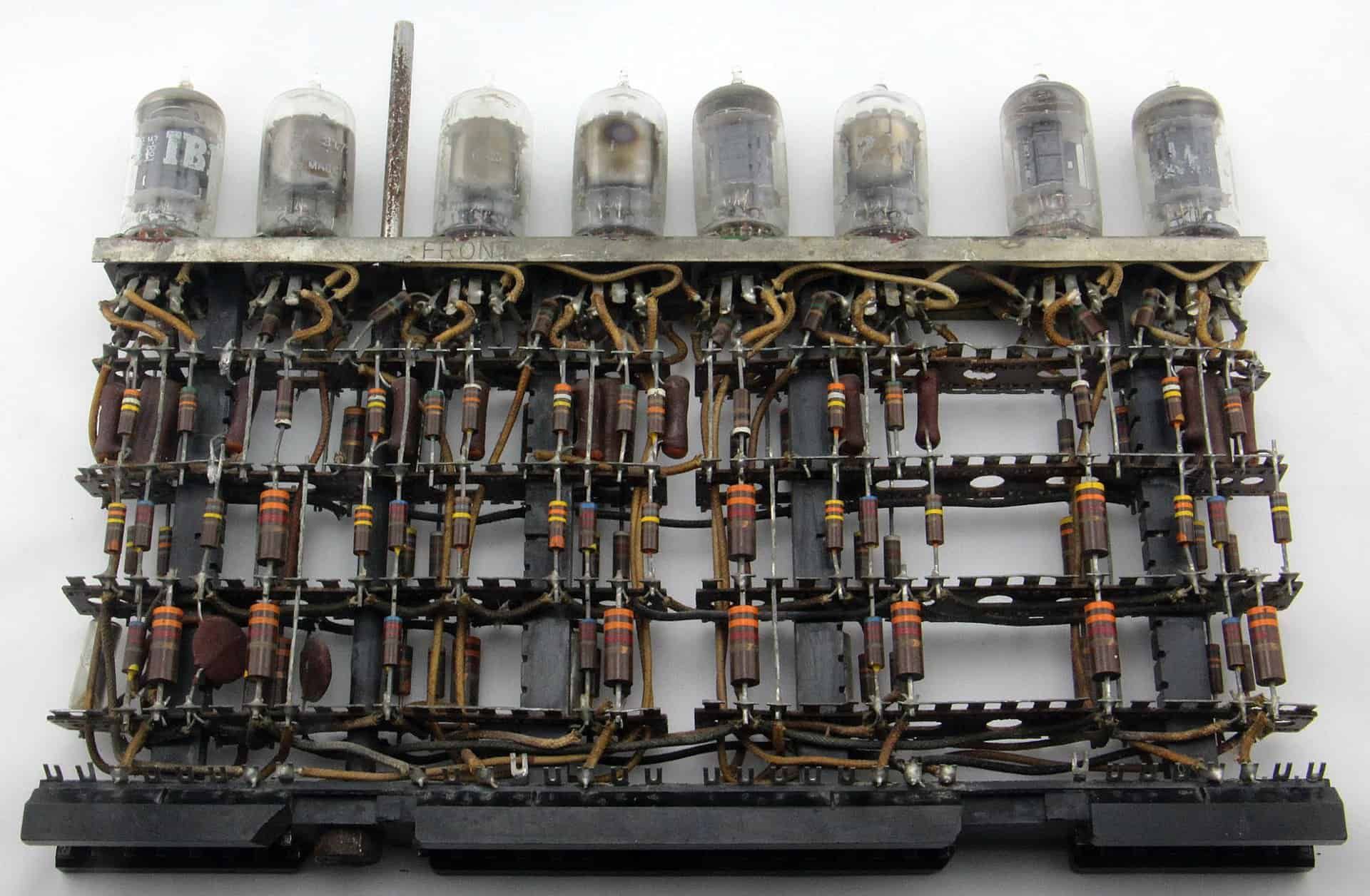

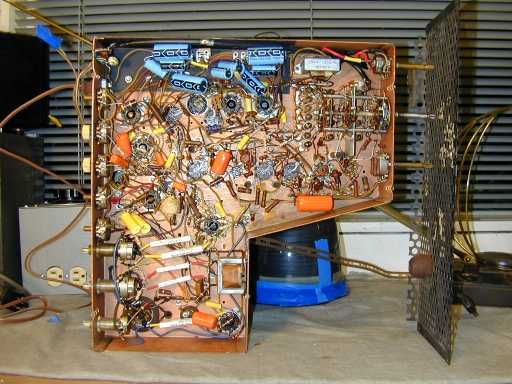

通过上边的图片我们看到，在PCB技术没有大规模应用之前，生产这样一台电子设备是多么的麻烦而低效，大量的电子管，需要使用涂有绝缘树脂的导线在器件之间进行人工布线并焊接，这就带来一些问题：

为了简化电子机器的制作，减少电子零件间的配线，降低制作成本、提高电子机器的可靠性，人们开始钻研以印刷的方式取代配线的方法，以利用机器实现精密的大规模化生产。

印刷电路板的诞生与发展

1831年法拉第发表电磁感应定律之后，人们就开始研究如何利用电磁原理来实现远距离通信，萨缪尔·摩尔斯1837年发明了电报，贝尔于1876获得了电话的发明专利。到了1904年美国有300万电话需要靠人工电话交换连接。

印刷电路板也是随着电子连接系统发展而来的，以解决电报/电话系统的连接问题。初期，金属条或金属棒用于连接安装在木制底座上的大型电子元件。随着时间的推移，金属条被螺丝端子和可拧入其中的电缆所取代，这样连接更具有灵活性，而木制底座则被金属底板所取代。但是，随着电报/电话业务的发展，电话交换门数越来有多，电话系统相关的电子操作也越来越复杂，这就需要更小、更紧凑的设计。

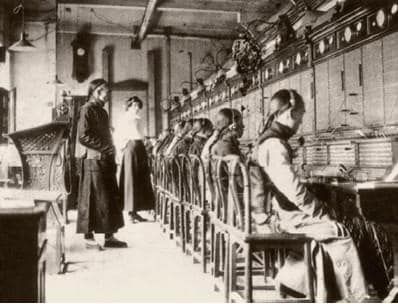

图为1907年的汉口路14号英商华洋德律风公司的人工电话交换所

印刷电路板的摇篮期

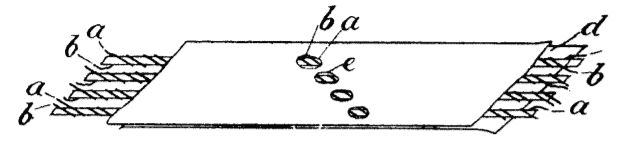

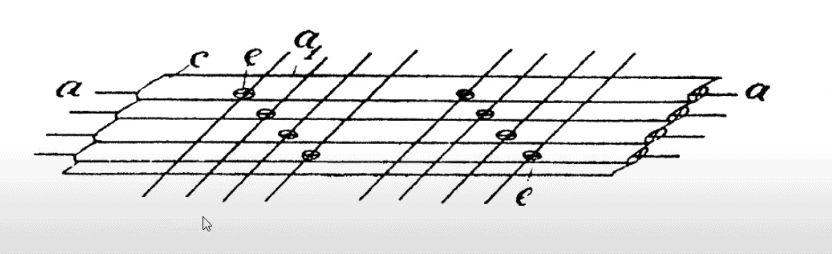

与PCB有关的发明专利最早的时间节点应该在1903年，当时一位名叫阿尔伯特·汉森（Albert Hanson） 的德国著名发明家申请了一项英国专利，他首创利用“线路”的观念应用于电话交换机系统，利用金属箔切割成线路导体，然后线路导体上下面都粘上石蜡纸，在线路交点上设置导通孔实现不同层间的电气互联。这与我们现代的PCB制造方法有明显的区别，因为当时苯酚树脂还未发明，而化学蚀刻技术也还未成熟，阿尔伯特·汉森发明的方法可以说是现代PCB制造的雏形吧。

1907年，出生于比利时的美国化学家利奥·亨德里克·贝克兰（Leo Hendrik Baekeland，1863年－1944年）改进了酚醛树脂的生产技术，将树脂实用化、工业化。这也为印制电路板的问世与发展，创造了必要的条件。

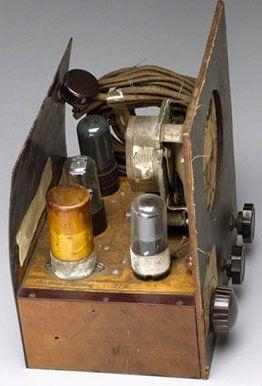

1920年代–早期的PCB板材几乎无所不包，从电木（就是上边说的酚醛树脂，俗称电木）和松石到普通的旧薄木板。 可以在材料上钻一些孔，然后将扁铜丝铆接到该材料上。 外形看起来可能不是很美观，但是后来的印刷电路板的理念就从这里诞生。 当时，这些电路板主要用于收音机和留声机。

印刷电路板的发明

还记得上边提到的赫兹吗，1887年赫兹通过实验证实了麦克斯韦关于电磁波的预测之后，到了1920年代，无线电已经引起了全世界的关注，而且电子管技术已经相当成熟，成熟到可以开始无线电广播的程度了，广播收音机将很快被引入到每个家庭，如何快速制造收音机，也在促进着印刷电路板相关技术的演进。

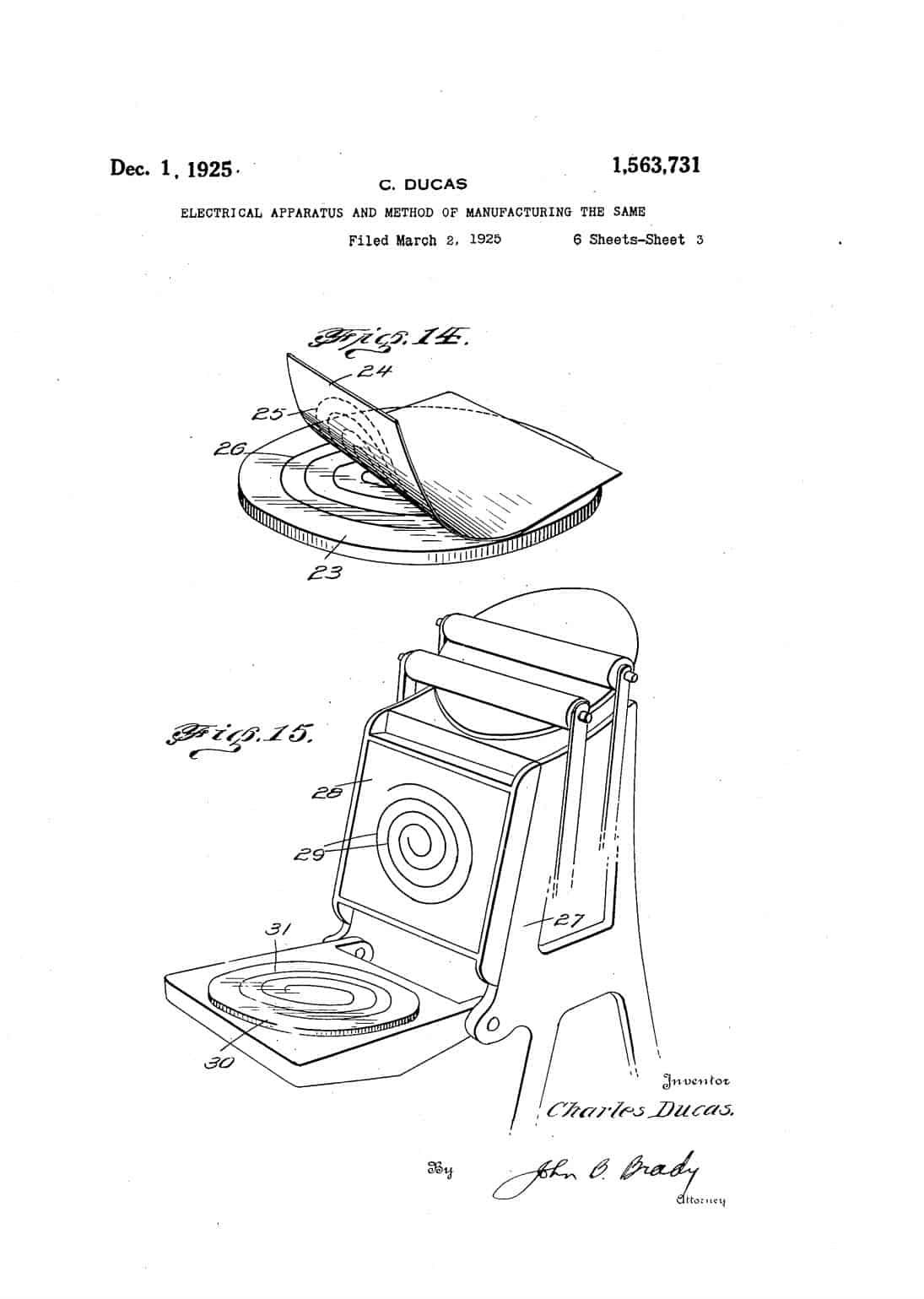

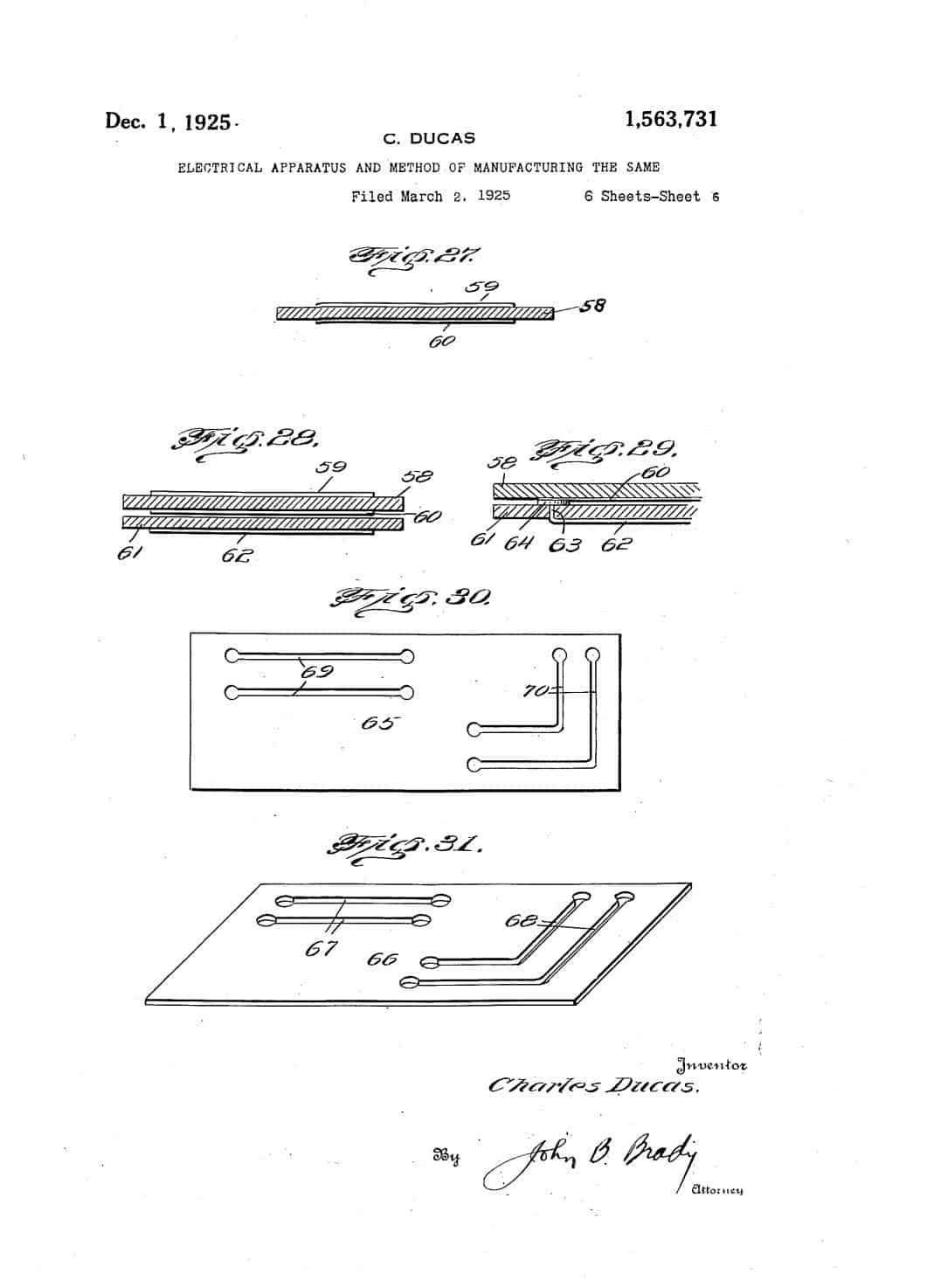

1925年，美国的 Charles Ducas 在绝缘的基板上印刷出线路图案，再以电镀的方式，成功建立导体作配线。这时，“PCB”这个名词就诞生了。这种方法使得制造电器变得容易。

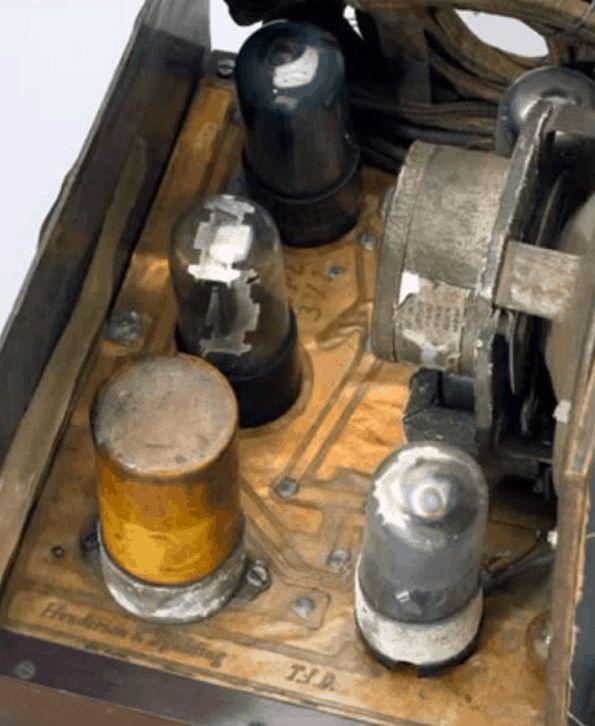

1936年，奥地利人Paul Eisler博士在英国发表箔膜技术，他在一个收音机装置内采用了印刷电路板；也是在1936年，日本的宫本喜之助以喷附配线法成功申请专利。而两者中 Paul Eisler 的方法与现今的印刷电路板最为相似，这类做法称为减去法，是把不需要的金属除去；而 Charles Ducas、宫本喜之助的做法是只加上所需的配线，称为加成法。

Paul Eisler 也被称为“印刷电路之父”， 但因为当时的电子管元件发热量大，体积笨重，不方便在印刷电路板上进行安装，Paul Eisler 的这一重大发明当时并未被英国所注重，而在美国也只是将PCB制造技术应用于军工产品之中。

到了1942年,Paul Eisler博士继续改进他的PCB生产方法，发明了世界最早实用化的双面PCB,并在Pye公司正式生产。该专利申请于1943年获准。

大约在1943年，美国开始大规模使用Paul Eisler的这项技术发明来制造近炸引信，用于第二次世界大战。同时还将该技术大量使用于军用收音机内。

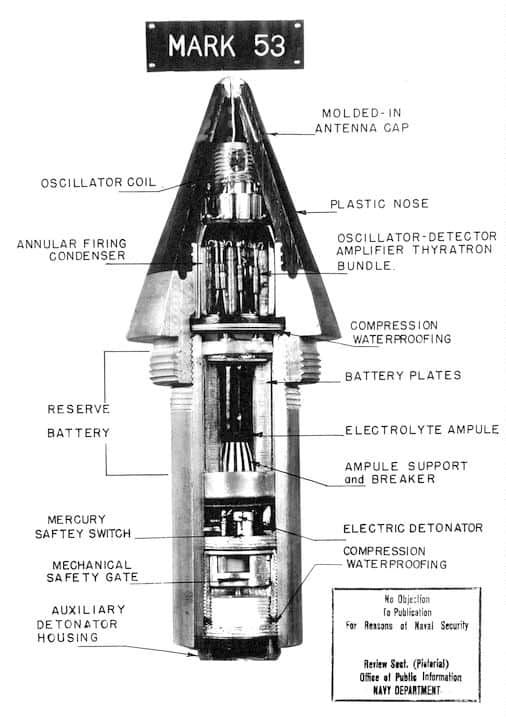

二战中PCB开始用于近炸引信

1947年，环氧树脂开始用作制造基板。同时NBS开始研究以印刷电路技术形成线圈、电容器、电阻器等制造技术。

1948年，美国正式认可印刷电路板发明用于商业用途。

但是，1950年代，采用PCB的电子设备还很少。比如上图这台1948年的摩托罗拉生产的电视，依然没有出现PCB。好家伙，密密麻麻的全是电子管，这当时要是维修这机器肯定是一脸懵逼。如果你现在拥有一台还能工作的摩托罗拉的电子管电视，那得值多少钱呢？1948能用得起电视的可都是有钱人。

印刷电路板的春天

从1950年代到1990年代。这是PCB产业形成并快速成长的阶段，即PCB产业化的早期阶段，此时PCB已经成为一个产业。

1948年后，美国正式认可了PCB这个发明用于商业用途，这也意味着PCB从军事领域用途开始大规模商用的步伐。

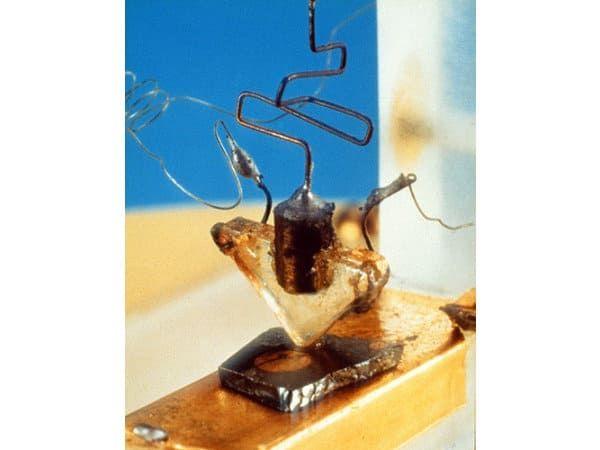

随着电子技术的发展，到了1947年12月，美国贝尔实验室的肖克利、巴丁和布拉顿组成的研究小组研发出了晶体管，发热量较低体积更小巧的晶体管从50年代开始大量取代电子管的地位，这也为印刷电路板技术的广泛使用创造了条件。

1950年，日本公司尝试在玻璃基板上涂银作为导体，在酚醛树脂纸基板上使用铜箔作为导体。从1950年开始，印刷电路的制造技术开始被广泛接受，这时蚀刻起到了主导作用。伴随着晶体管开始走向实用化，以金属箔腐蚀法制成的单面PCB在美国开发成功,并很快地得到工业化应用。

1951年，聚酰亚胺材料诞生。

1953年，Motorola开发出电镀过孔法的双面板。大约在1955年，日本的东芝公司推出了一种在铜箔表面生成氧化铜的技术，并出现了覆铜板（CCL）。这两种技术后来都被广泛用于多层印刷电路板的制造，它们对多层印刷电路板的出现起到了推波助澜的作用。此后，多层PCB得到了广泛的应用。

印刷电路板广泛被使用10年后的1960年代，PCB技术也日益成熟。而自从Motorola的双面板问世，多层印刷电路板开始出现，使配线与基板面积之比更为提高。

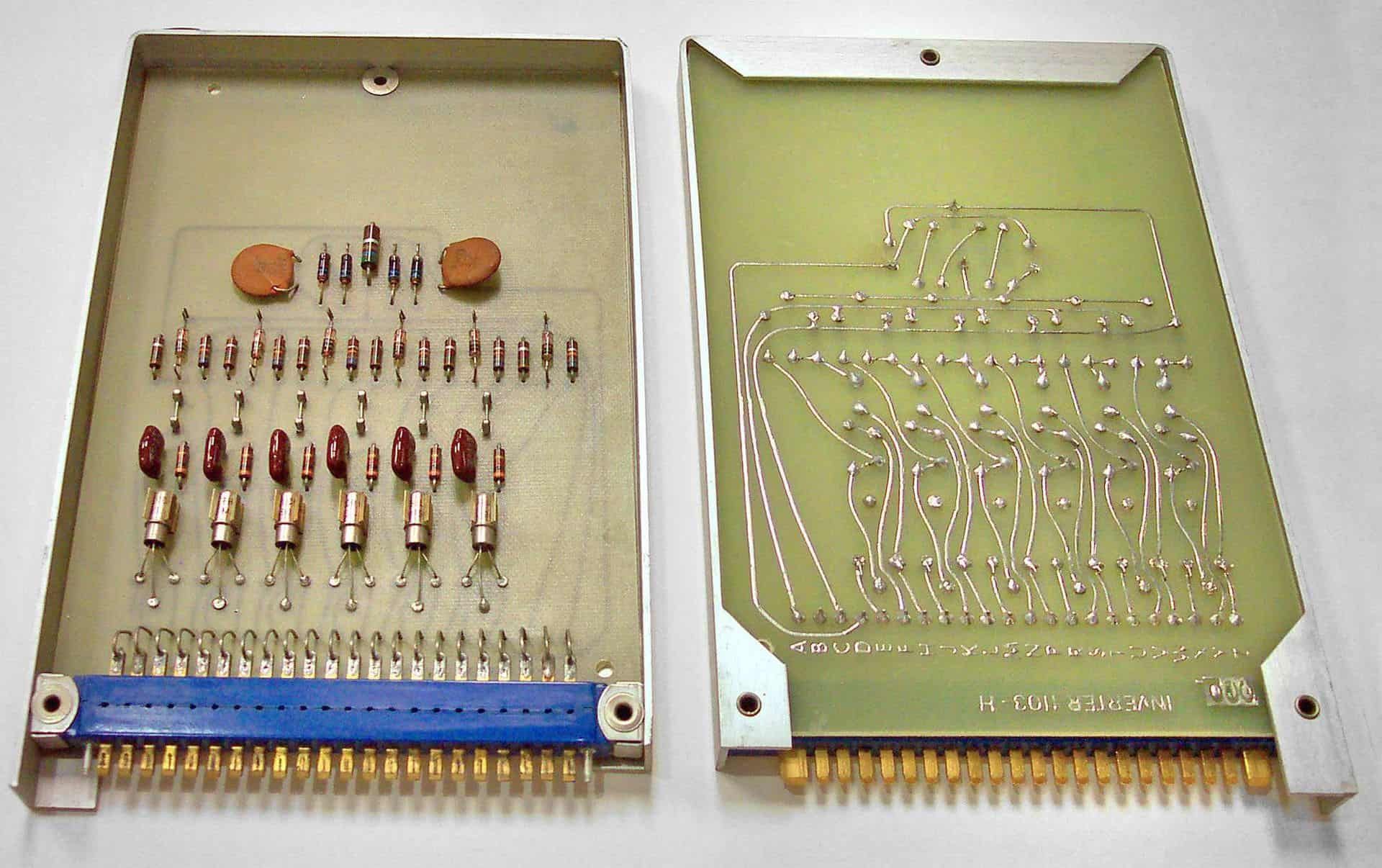

图为DEC 公司在1950年代推出的”Digital Laboratory Module”

印刷电路板已经必不可少

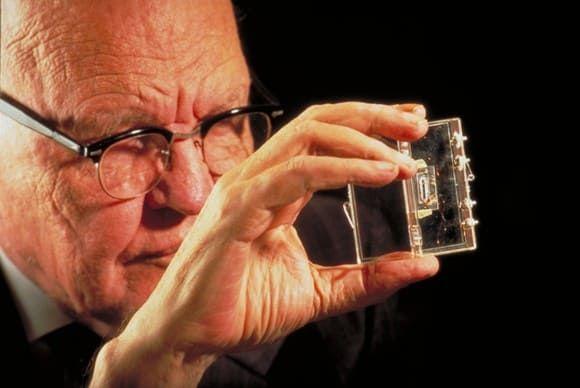

1958年：仙童公司Robert Noyce与德仪公司基尔比间隔数月分别发明了集成电路，开创了世界微电子学的历史；

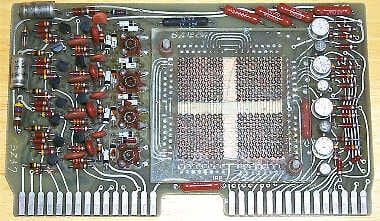

1960年代，多层(4+层数)PCB开始生产。而电镀贯穿孔金属化双面PCB实现了大规模生产。

1964年：Intel摩尔提出摩尔定律，预测晶体管集成度将会每18个月增加1倍

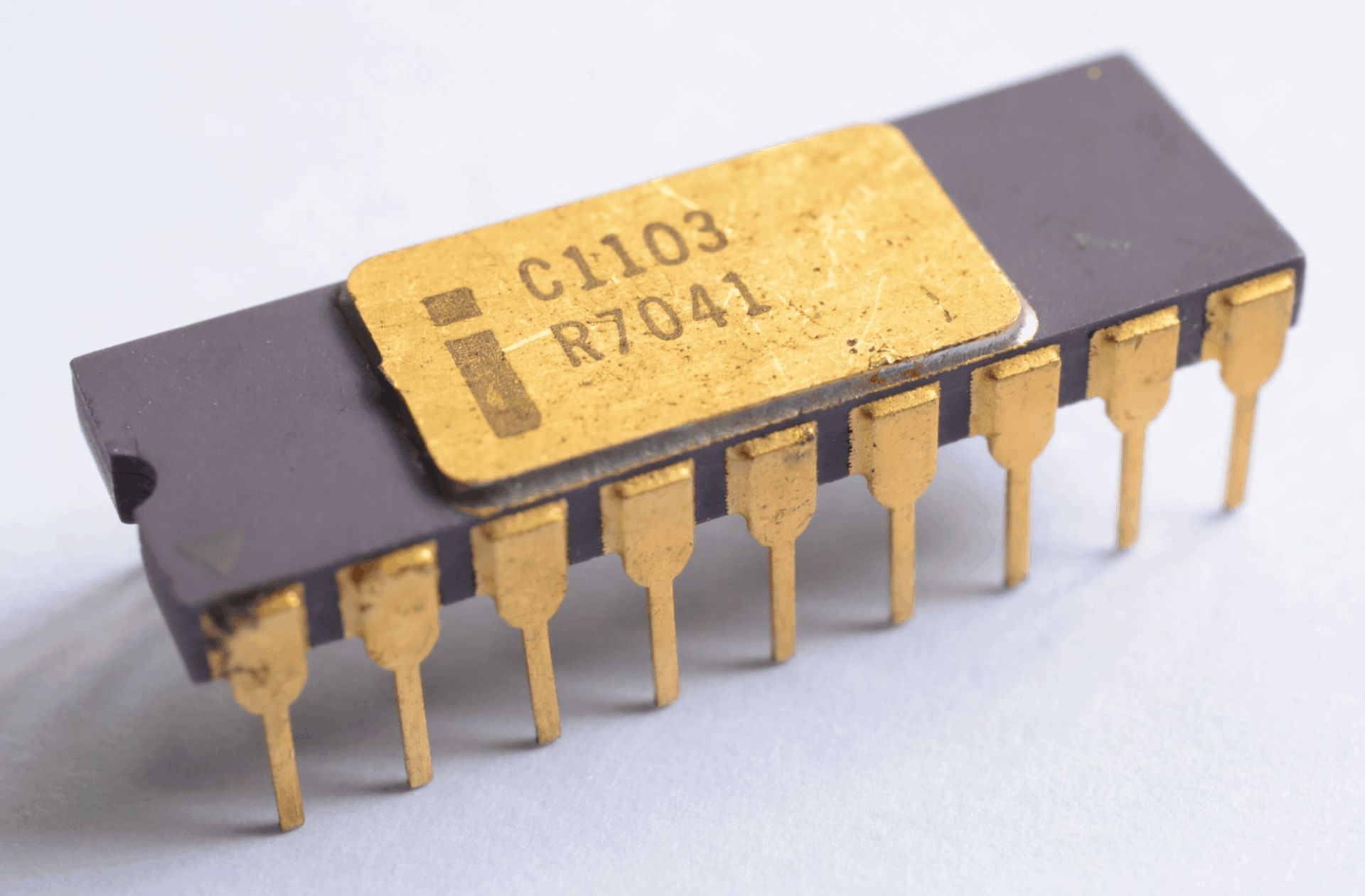

1971年：Intel推出1kb动态随机存储器（DRAM），标志着大规模集成电路出现

1971年：全球第一个微处理器4004由Intel公司推出，采用的是MOS工艺，这是一个里程碑式的发明。

随着集成电路的大规模应用，这时如果电子产品的生产不使用印刷电路板的话，那生产会带来大麻烦。

1970年代，多层PCB迅速发展，并不断向高精度、高密度、细线小孔、高可靠性、低成本和自动化连续生产方向发展，以适应摩尔定律的步伐。

虽然1970年代开始多层PCB就开始迅速发展，但当时的PCB设计工作还是靠人工完成的。

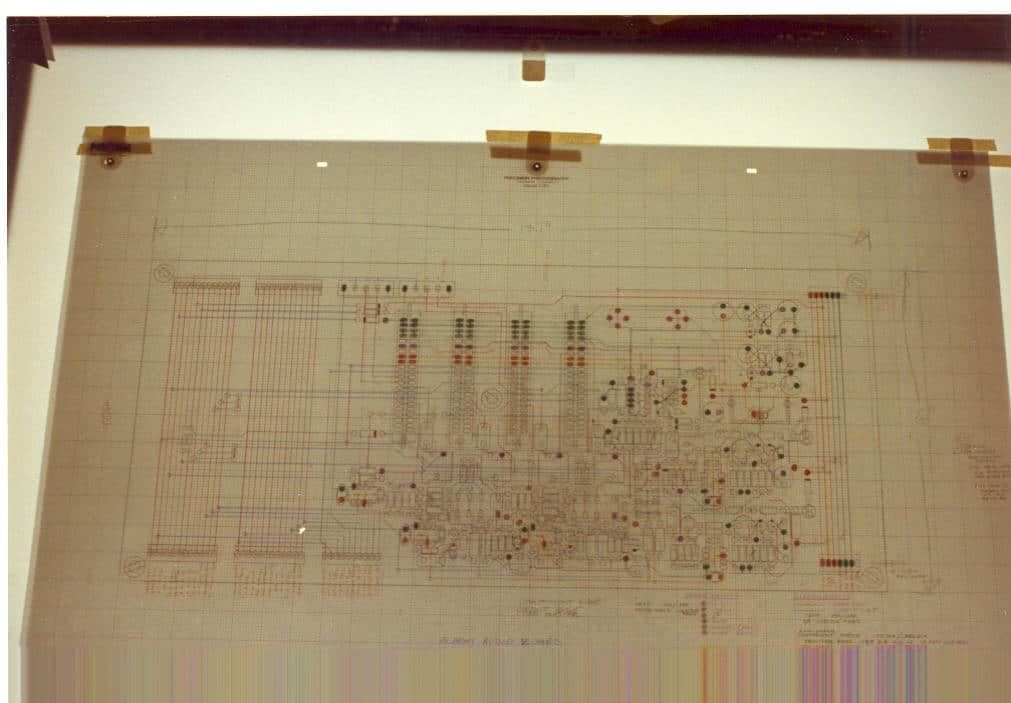

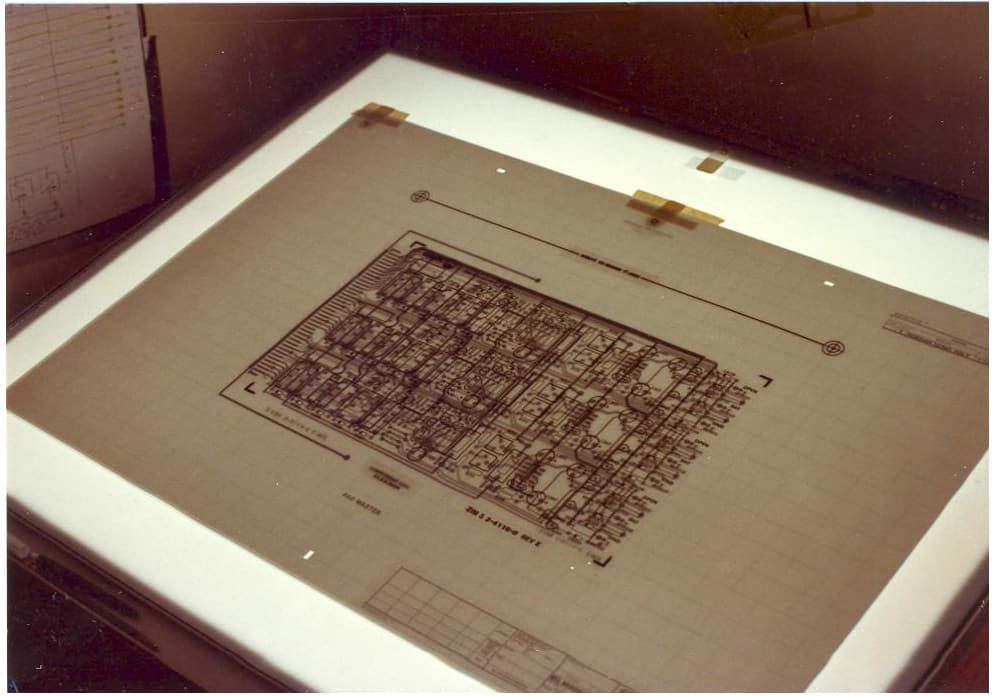

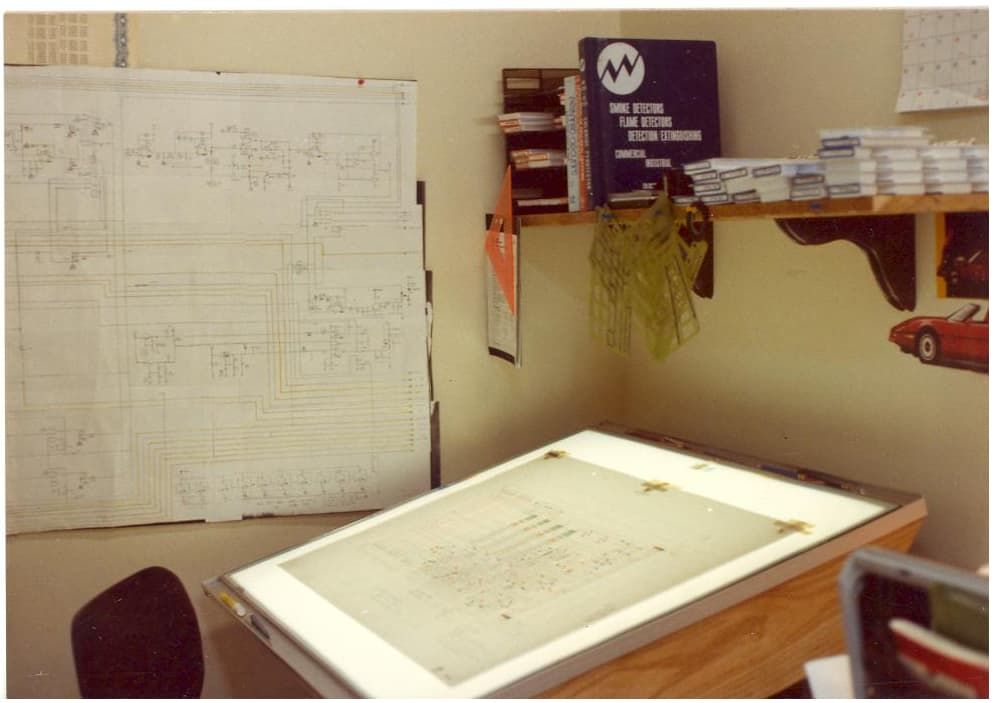

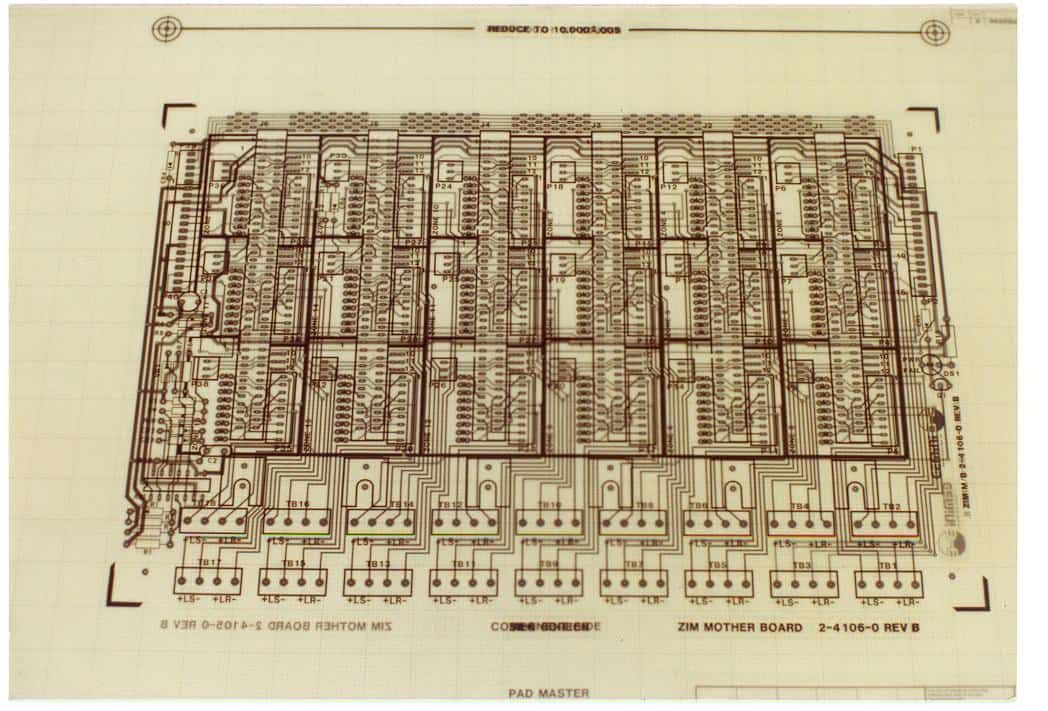

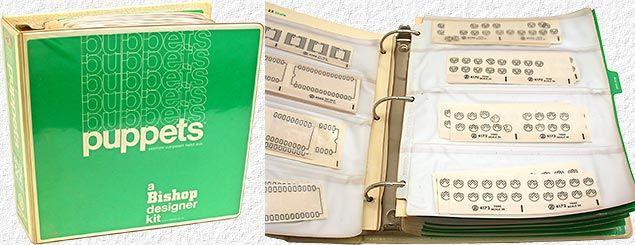

当时的PCB Layout工程师拿着彩色铅笔和直尺，在透明的聚酯薄膜胶片上绘制电路，为了提高绘图效率，会有一些常见器件的封装模板和电路模板。

1980年代，表面安装技术开始逐渐替代通孔安装技术成为主流，也开始进入到了数字时代，随着例如个人计算机，光盘，相机，游戏机，随身听等电子设备的发展，使我们在媒体消费方式方面发生了巨大变化。

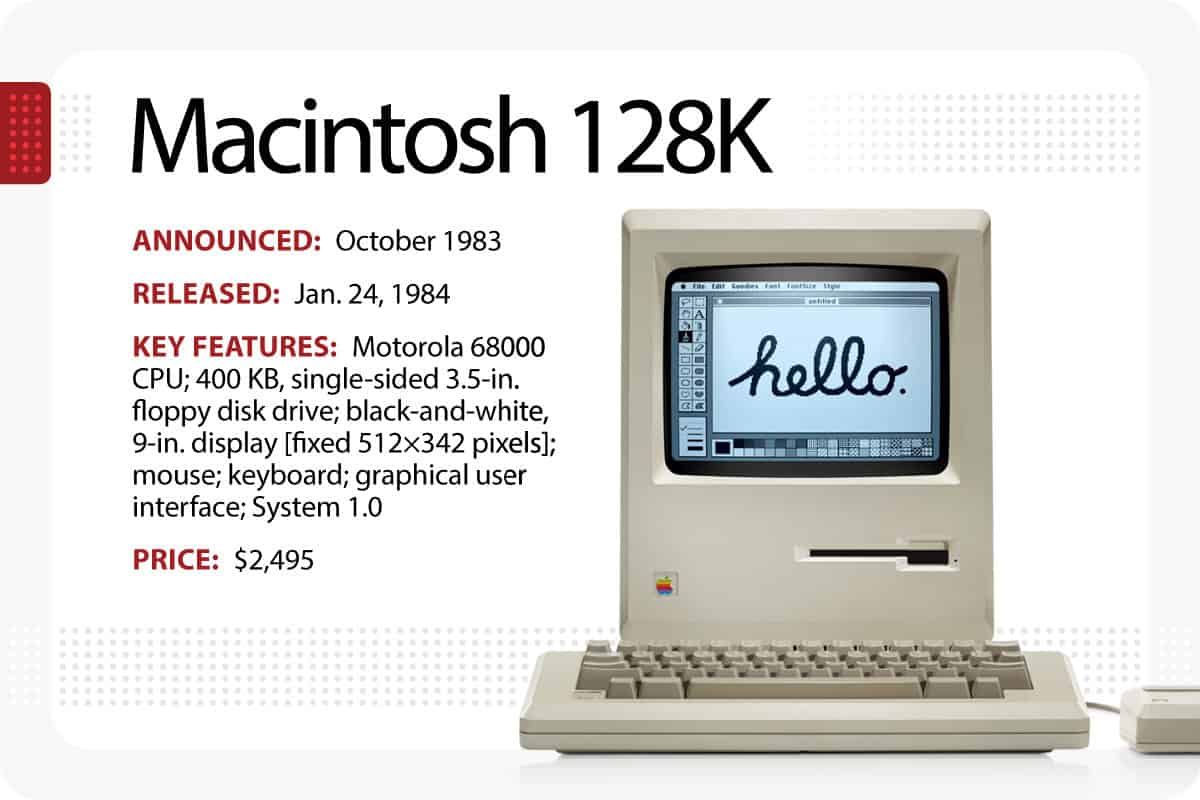

微软在1981年发布了MS-DOS1.0系统、1984年乔布斯的苹果公司发布了Macintosh 麦金塔电脑（现多被简称为Mac），1984联想成立，开始组装个人计算机，个人计算机开始普及，基于DOS的CAD 软件开始出现并快速发展。

CAD软件的出现，提高了设计人员的绘图效率，同时也提高了PCB设计的复用率，节约的重复设计时间，PCB设计完成后，直接导出Gerber文件输入到光绘设备中，同时,PCB的制造也开始大量还用了机械替代了人工，PCB生产效率的提高，之前需要几周才能交付的PCB现在最快几个小时就能交付，这时快板厂开始出现。

1990年代至今，PCB产业开始走向成熟

1993年，摩托罗拉的Paul T. Lin申请了一种称为BGA（球栅阵列）封装的专利，这标志着有机封装基板的开始。

1995年，松下公司开发出ALIVH（任意层间通孔）结构的BUM PCB制造技术。这也标致着PCB开始进入HDI高密度互联时代。

在2000年初期，PCB变得更小、更复杂。5-6密耳线宽/线距已经是常规工艺，对于高端PCB板厂来说，开始制造3.5-4.5 mil 线宽/线距的电路板。

同时，柔性PCB变得更加普遍。

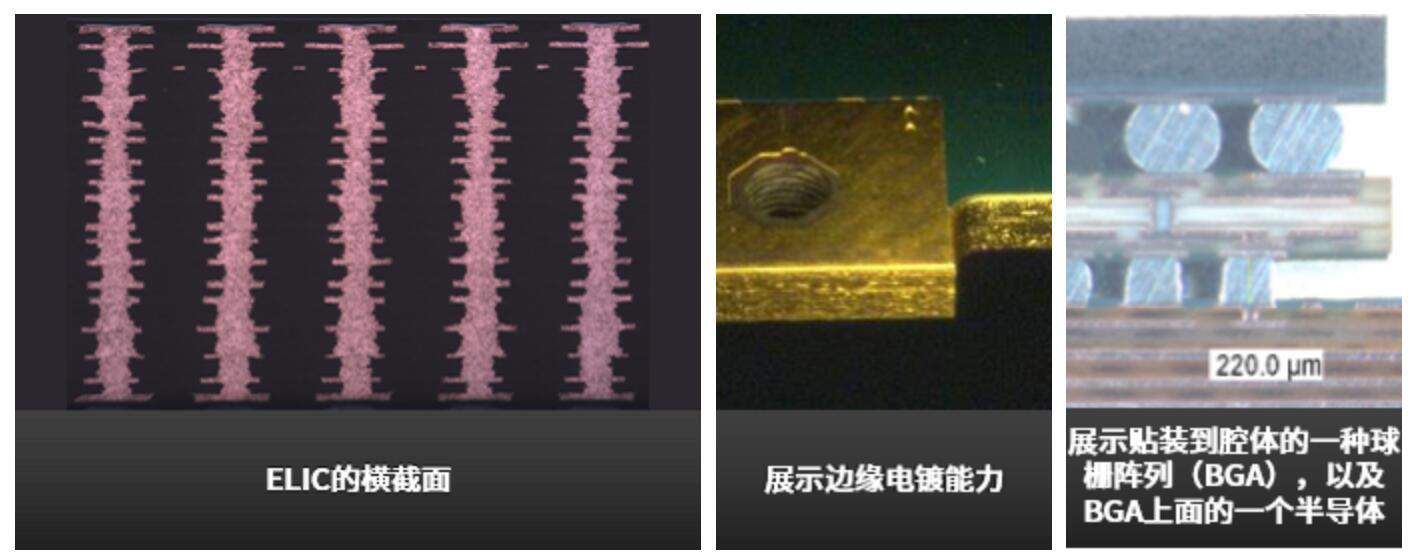

2006年，每层互连（ELIC）工艺被开发出来。该工艺使用堆叠的铜填充微孔，通过电路板的每一层进行连接。这种独特的工艺使开发人员能够在PCB中的任何两层之间建立起堆叠后的连接。虽然这种工艺提高了灵活性水平，使设计人员能够最大限度地提高互连密度，但直到2010年代，ELIC PCB才被广泛使用。

随着智能手机的发展，驱动着HDI PCB技术的发展

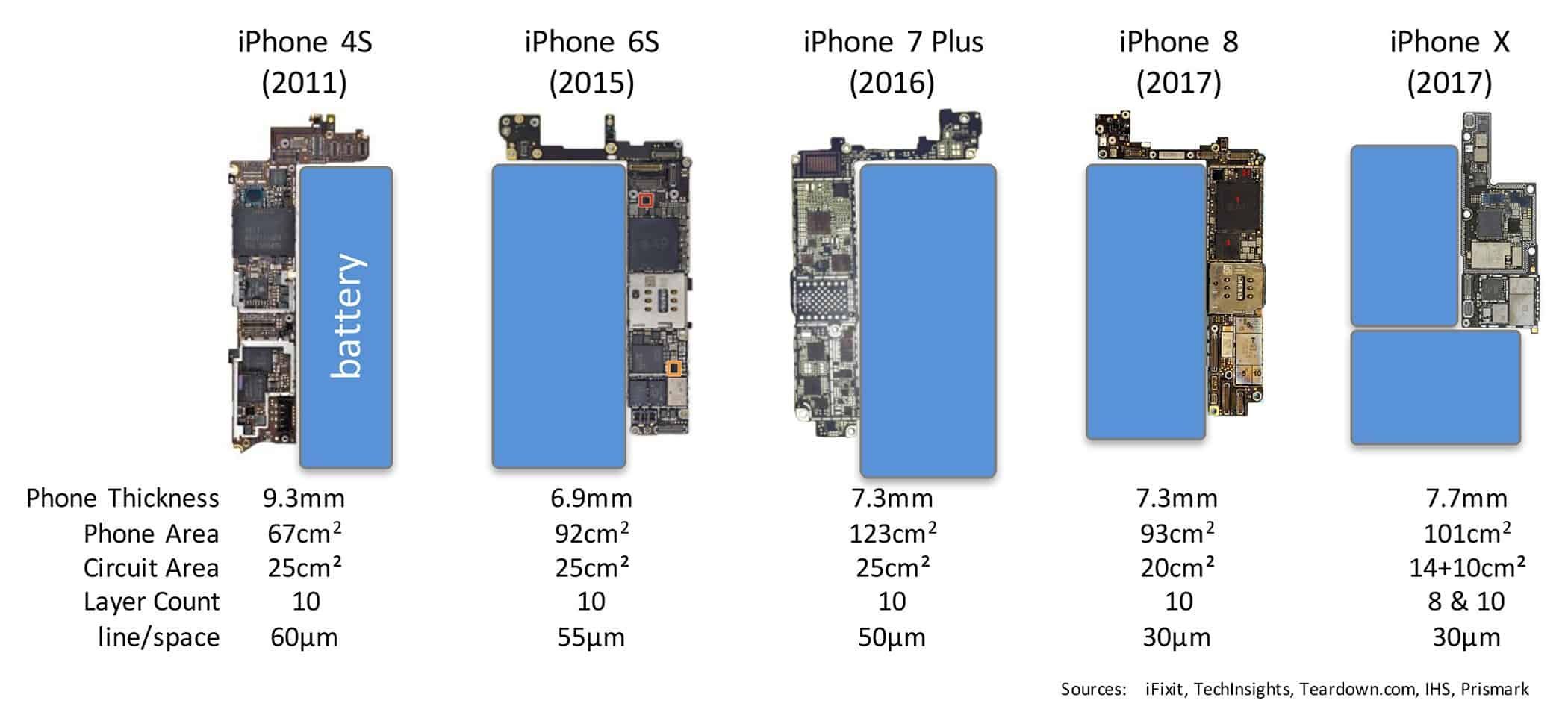

智能手机的演变

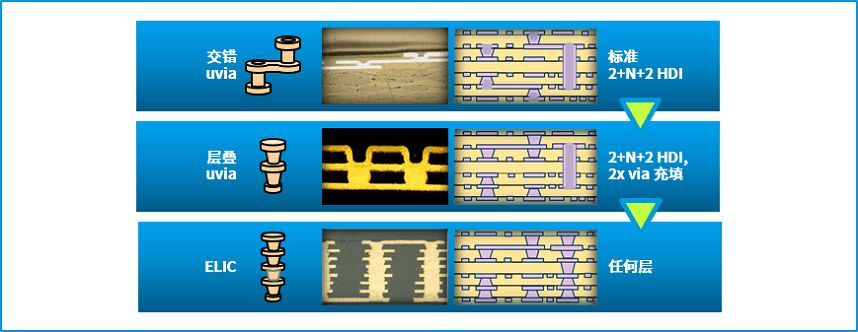

随着智能手机的发展，21世纪初，第二代HDI应运而生。在保留激光钻微通孔的同时，堆叠的通孔开始取代交错的导通孔，并结合“任意层”构建技术，HDI板最终的线宽/线距达到了40μm。

这种任意层的方法仍然基于减成法工艺 ，而且可以肯定的是，对于移动电子产品来说，大多数高端HDI仍然采用这种技术。然而，在2017年，HDI开始迈入新的发展阶段 ，开始从减成法工艺转向基于图形电镀的工艺 。

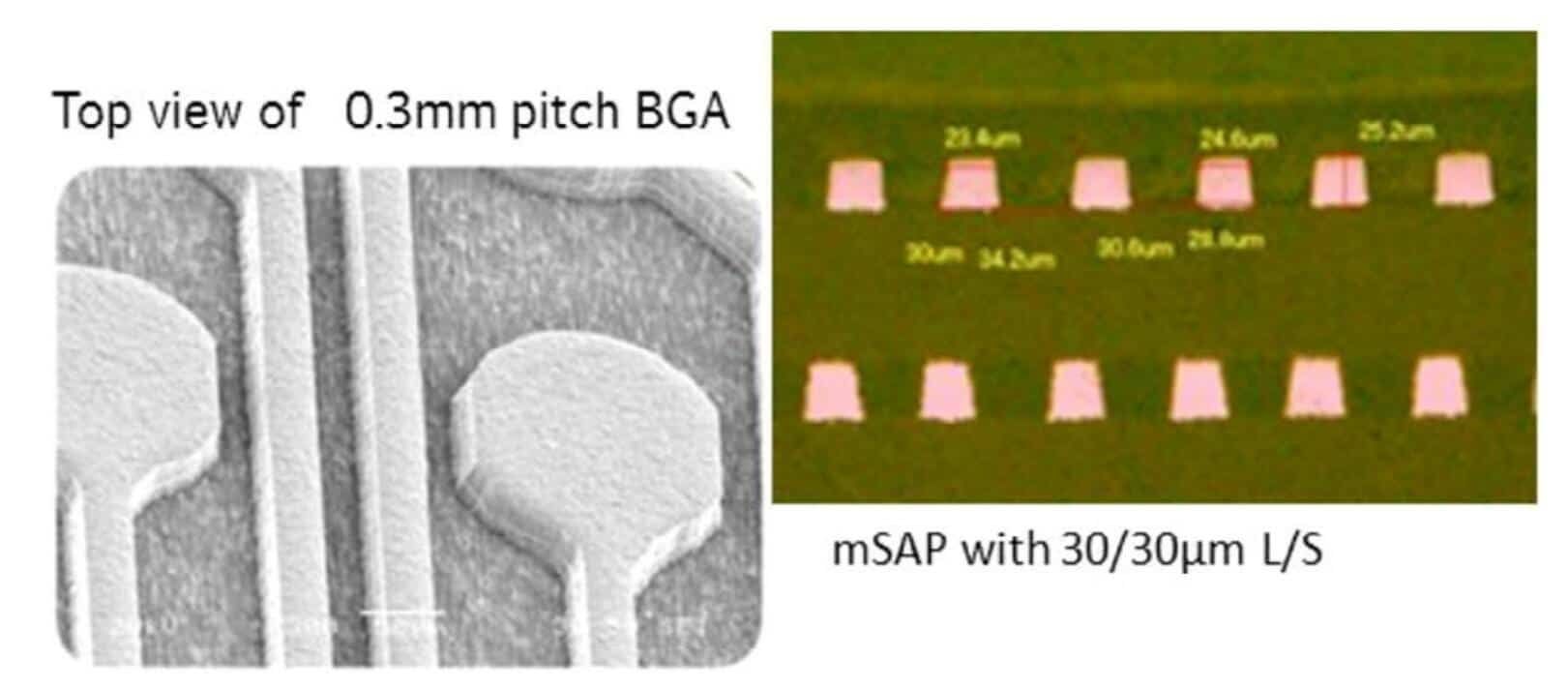

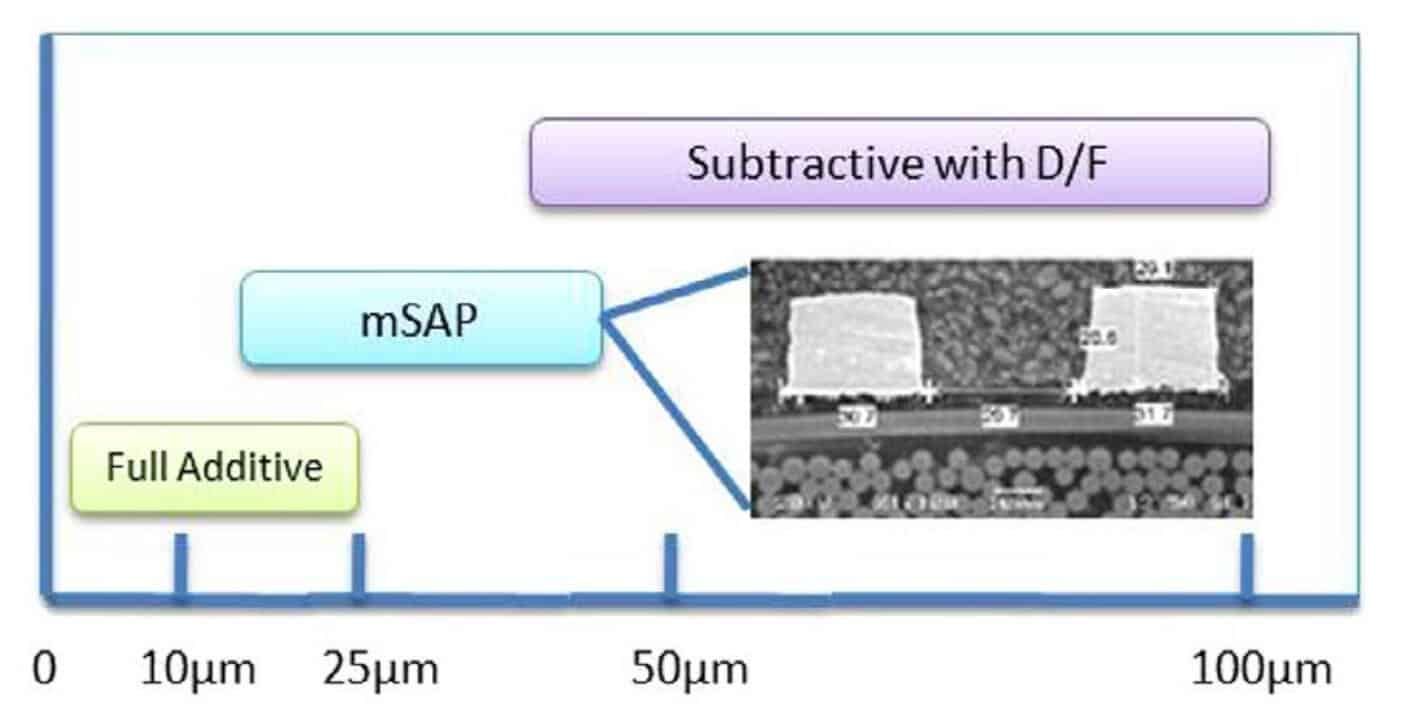

例如，在0.3毫米间距的BGA设计中，BGA焊盘之间要过两条走线，通孔尺寸通常为75微米，焊盘尺寸为150微米。布局设计需要30 µm/30 µm的线宽/线距。用现有的减法工艺来实现这种细线结构是很有挑战性的。蚀刻能力是关键因素之一，其中成品铜厚和电镀均匀性需要与成像工艺一起优化。这也是为什么PCB行业现在采用mSAP工艺的原因，与减法工艺相比，mSAP工艺可以很容易地生产出具有优化导体形状的线路，在整个PCB面板上，PCB蚀刻的端面上端宽度几乎与下端宽度相等–线路形状易于控制。mSAP的另一个优点是利用现有资源和技术，采用标准的PCB工艺，如钻孔、电镀等，并采用传统材料，使铜与介电层之间具有良好的附着力，保证了最终产品的高可靠性。

半加成法（mSAP）和改良型半加成法（amSAP）是经过修改和高级修改后的版本，现在有望成为下一代HDI PCB主要采用的工艺。

下一代HDI工艺

由于小型化，HDI和微孔为高密度提供了巨大的推动作用。这些技术将跟随着IC单元的几何形状继续发展，变得更小。所以下一次革命将在光学导体领域。

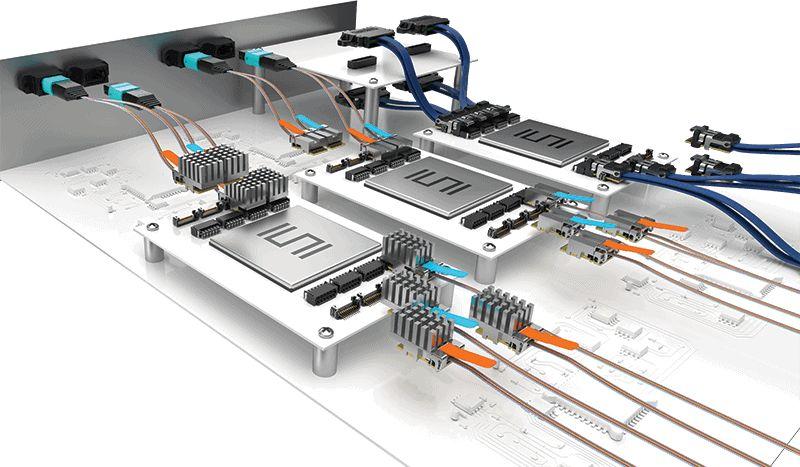

随着超大规模集成电路工艺的不断提升使得计算机系统的处理器性能提高，但是目前电子计算机依旧使用传统的铜线来实现芯片–芯片、处理器–处理器、电路板–电路板之间的连接，国际半导体技术蓝图（ITRS）已经指出未来的电子系统将会受芯片之间的互连所限制，因为目前主要采用的铜线面临的主要问题是：（1）高速信号失真，带宽有限；（2）金属导线的传输损耗随着信号频率的增大而增大，限制了高频信号的传输距离；（3）容易受到电磁干扰；（4）高功耗等而光通信有很多传统电信号不具备的优势，比如带宽高、损耗低、无串扰、抗电磁干扰等等。实际上光纤已经彻底替代传统铜线用于长距离通信长达几十年之久，未来的发展趋势是光互连的通信距离将会逐渐变短，从国家之间的长距离通信到未来芯片内部的信号传输。目前业界普遍认为，当单通道速率达到25 Gb/s以上时，无论从技术实现还是成本上比较，电互连都将面临着极大的挑战。因此，要想克服电子计算机的“瓶颈”，就必须改变传统的基于铜线的互连方式，将光科技引入到电子系统中，用新的光互连代替传统的电互连，才能够大幅度提升计算机的运行速度并促进高速信息通信网的发展，进而满足社会发展的需要。 阅读: 2,649
