脱扣器一网打尽，它的作用，你知道多少？

脱扣器是与断路器机械上相连的，用以释放保持机构并使断路器自动断开的装置。

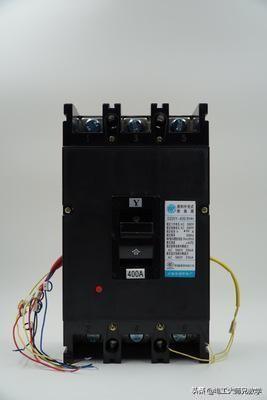

低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成，在投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各类脱扣器进入运行状态。下面就重点说说断路器的几个脱扣器：

热脱扣器

热磁脱扣器提供磁保护和热保护，热保护也就是过载保护。

热保护：电流经过脱扣器时热元件发热（直热式电流直接过双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路。一般来说，电路中都用热磁脱扣器来提供短路和过载保护，只有一些特殊场合用电磁脱扣器提供短路保护，而由其它元件（如热继电器）来提供过载保护。

电磁脱扣器

电磁脱扣器与被保护电路串联，起到短路保护作用。

线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。主触头在分闸弹簧的作用下分开切断电路，起到短路保护作用。

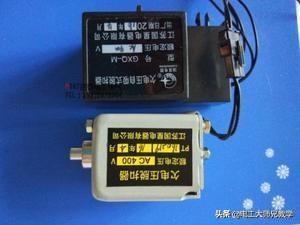

失压脱扣器

失压脱扣器并联在断路器的电源侧，可起到欠压及零压保护的作用。

电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。

当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。

当电源电压为额定电压的75%～105%时，失压脱扣器保证吸合，使断路器顺利合闸；当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断路器掉闸分断。

一般还可用串联在失压脱扣器电磁线圈回路中的常闭按钮做分闸操作。

分励脱扣器

分励脱扣器用于远距离操作低压断路器分闸控制。

它的电磁线圈并联在低压断路器的电源侧。需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。

电子脱扣器

电子脱扣器可以有以上所有功能，并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
