电子尺，位移传感器工作原理

电子尺的功能和原理

功能和原理：

运动传感器的功能是把一个机械位移转换成电气信号，并且该信号能够与机械运动成正比。电刷装配连接到机械激励器，继而使塑料阻轨产生一个电压分配器。电位计的阻轨 (1,3 )连接到稳定的输入直流电压(允许小电流)。当在电刷和修正阻轨之间测量时，信号电压是电压分配器的主要部分，并且与阻轨上的电刷位置成正比。电位计作为一个电压分配器，可以不必着重于阻轨上的总电阻的准确度，因为温度波动只对电阻产生作用，不会影响到测量结果。

导电塑料电位计(电压分配器，电子尺)在五十年代后期面世，并被广泛应用于汽车、注塑机、木料加工机和现代不同的行业。传感器价格相对便宜，低温度变化，低扭矩操作和高速应用是导电塑料技术的独有特征

传感器包含以下重要组成部分：

1、阻轨

2、电刷

3、激励单元

4、对位轴承

5、外壳

电子尺的应用

这种传感器普遍应用在不同的领域：汽车，医疗设备，机器人技术，木料加工机，制模机

如何选择一个电子尺

重要的参数包括：

1、要求的准确度、线性度

2、期望量程范围

3、可重复性/分辨率

4、要求扭矩(低)

5、环境、振动、粉尘温度、湿度

6、电气行程

7、要求速度以及期望价格和寿命

电子尺的不足

响应时间比较长，甚至不如光栅或接近开关，往往严重影响其在相关行业中的应用，这是电子尺亟待改善的

位移传感器的种类及应用范围有哪些？赶紧码住！

在工业自动化或建筑桥梁等领域，我们总能看见位移传感器的身影，由于其可根据位移量的大小输出大小不同的电信号，用来判断位移量的大小，从而帮助人们进行相应的控制工作，因此需要位移传感器的领域也越来越多。然而，不同的领域需要的位移传感器不同，只有选到合适的位移传感器，才能事半功倍。那么，位移传感器的种类有哪些呢？它们的应用领域有什么不同呢？接下来，就跟随位移传感器研发和生产的 WXXY电子元器件一起去了解一下吧。

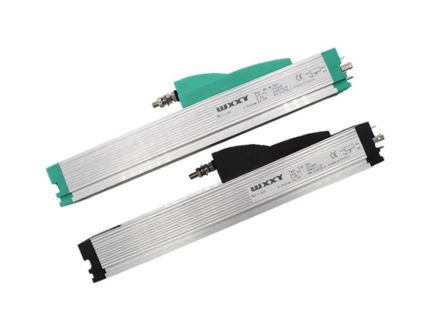

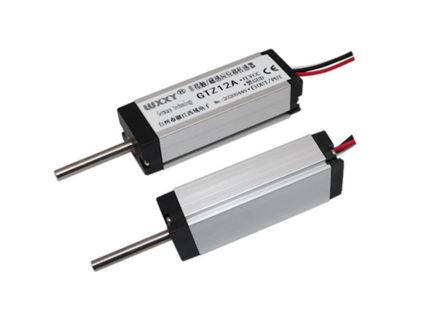

1、直线位移传感器

直线位移传感器是一种将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值，从而把直线机械位移量转换成电信号的装置，它能帮助人们准确掌握机械位移量，更好实施相关控制工作。直线位移传感器包括拉杆式位移传感器、滑动式位移传感器等，主要应用在注塑机、压铸机、吹瓶机、液压机、鞋机、砖机、砌垛机、陶瓷机械、列车轨距监测、橡胶机、轮胎硫化机、压延机、五金机械等设备检测中，以及桥梁监测、地质监测（如：塌方、溃堤）中，是应用非常广泛的一种位移传感器。

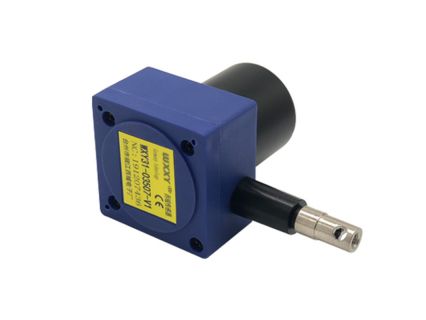

2、拉绳位移传感器

拉绳位移传感器又称拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器充分结合了角度传感器和直线位移传感器的优点，成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至几十米不等。正因如此，拉绳位移传感器的广泛应用十分广泛，像我们WXXY电子元器件的拉绳位移传感器就被应用在舞台屏幕设备、皮革机械、盾构机、长行程钻管机、弹簧机械、木工机械等设备检测中，以及水处理液位、仓储设备、地质监测、石油钻探、探矿等领域，是十分不错的一款位移传感器。

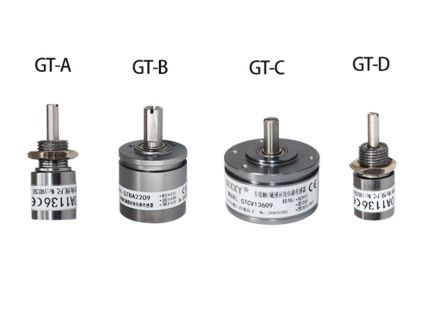

3、角度位移传感器

角度位移传感器是把对角度测量转换成其他物理量的测量，它采用非接触式专利设计，与同步分析器和电位计等其它传统的角位移测量仪相比，有效地提高了长期可靠性。所以，角度位移传感器在山体滑坡、雪崩等地理检测，大坝、建筑、桥梁、报警等民用检测，以及高速列车转向架和客车车厢的倾斜测量等领域，都有应用。

4、磁致伸缩位移传感器

磁致伸缩位移传感器是采用非接触式测控技术，精确地检测活动磁环的绝对位置，从而来测量被检测产品的实际位移值。因其能应对油渍、溶液、尘埃或其他污染物的影响，在国家地质灾害预警测量等领域被广泛应用能起到非常好的检测效果。比如我们WXXY电子元器件的磁致伸缩位移传感器就不仅能抵抗污染物，还以优质塑料等新材料等，让磁致伸缩位移传感器具备耐高温、高压和高震荡的特点，是品质更胜一筹的磁致伸缩位移传感器。

好啦，以上就是位移传感器的常见种类以及应用范围的分享。如果你还想了解更多关于位移传感器的知识，那赶紧关注我们 WXXY电子元器件的公众号、官网和淘宝网，更多精彩等着你哟。
