电子排水阀特性电子排水阀安装方法

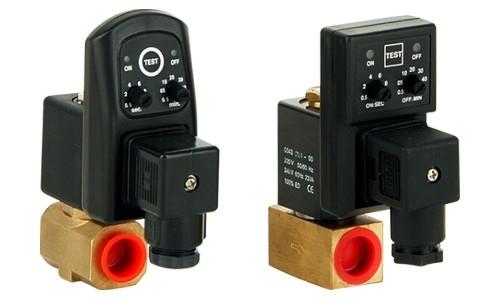

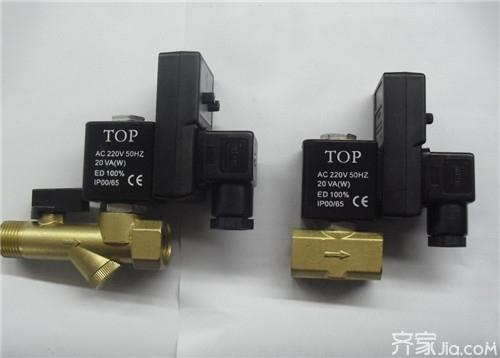

电子排水阀以模拟电路固态电子定时器与电磁阀相匹配，实现压缩空气系统冷凝水的定时自动排放。高压型电子排水阀广泛应用于过滤器、分离器、干燥机、储气罐、滴水脚等压缩空气系统部件，排放时间与间隔时间可根据不同需要进行调节。

电子排水阀特性

●进口IC芯片,高品质,低价位

●一种型号适合所有应用,安装简单,全自动,免维护

●间隔时间和排放时间可调并有测试按钮

●压力16Bar多种电压、多种接口可供选择

●全不锈钢阀、防爆阀可供选择

●CE认证,防护等级IP65,绝缘等级H级

●氟橡胶密封

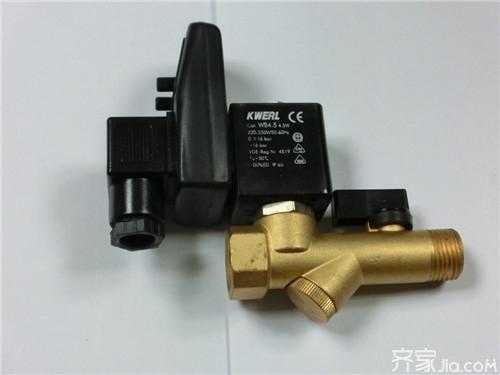

●配有16Bar球阀过滤器,与排水阀分体,呈L型结构

电子排水阀工作状况

步骤如下:

1)关闭隔离球阀,按测试按钮,确保电子排水阀已与空压系统隔离(在零压力下)

2)切断排水阀电源.

3)取下线圈(在取下线圈之前,电子排水阀必须断电,否则通电的线圈脱离阀体后会烧坏),拆开电磁阀,取出阀芯及弹簧,用水冲洗阀体及阀芯和弹簧,再重新安装完毕,故障即可排除.

电子排水阀安装方法

一在安装排水阀之前,应首选清除压缩空气系统中的污泥,铜屑,铁锈等.建议在全压下将系统排空3-5分钟,再安装排水阀.

二排水方向和阀体上箭头方向一致.

三供电电压应与排水阀电压相符(在线圈上标注有排水阀电压)切勿接错电源.

四定时器上TEST薄膜开关是手动测试按钮,每按动一次,排水阀排放一次.此按钮在日常工作中用于随时检查排水工况.

五定时器的两只旋钮是调整排放和间隔时间的,用户应根据气候及工况进行适时调整.

六排水阀接线盒上的小螺钉除了有连接作用外,更有压紧密封垫的功能,防止水进入定时器和线圈内,因此务必拧紧.否则密封垫起不到防水作用,会造成线圈和定时器的烧毁.接线头的锁紧螺母同样起防水功能,务必拧紧.

七电子排水阀在使用中,可能会出现电磁阀关闭不严的情况,表现为一直漏气.通常该故障并非排水阀本身质量所致,其原因是冷凝水太脏,其中的微小固体颗粒物进入阀芯,将阀芯卡住.

电子排水阀维护保养

1、电子排水阀免维护.球阀滤网视冷凝水的清洁度定期清洗.如有零部份损坏可从您的供应商处购买.

2、建议您每次检查压缩空气系统时,顺便接下定时器上的手动测试按钮TEST检查电子排水阀

-----------我是华丽丽的分割线-----------

更多家装设计、布置精彩内容，敬请关注齐家网（微信号：mall_jia）。

更多装修灵感、经典案例，敬请关注齐家精选（微信号：Qjiawan）。

责任编辑：齐家小烯

上海工洲阀门：电子自动排水阀的安装与使用

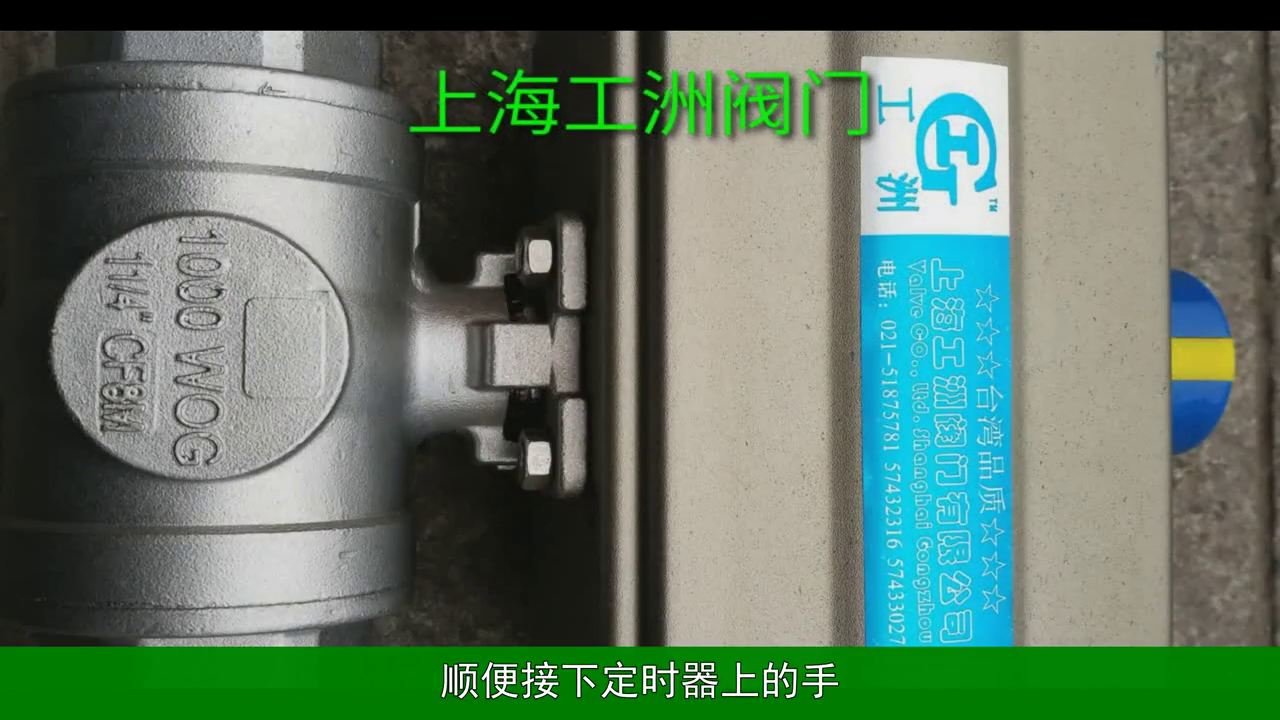

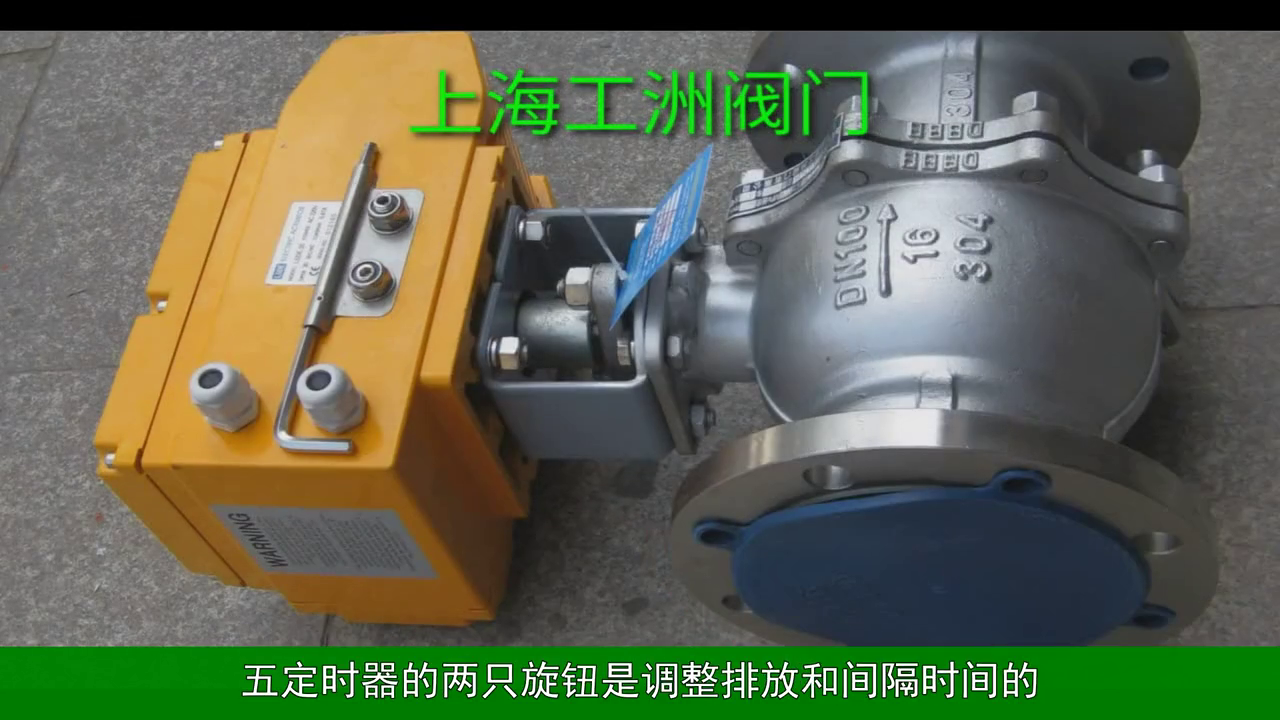

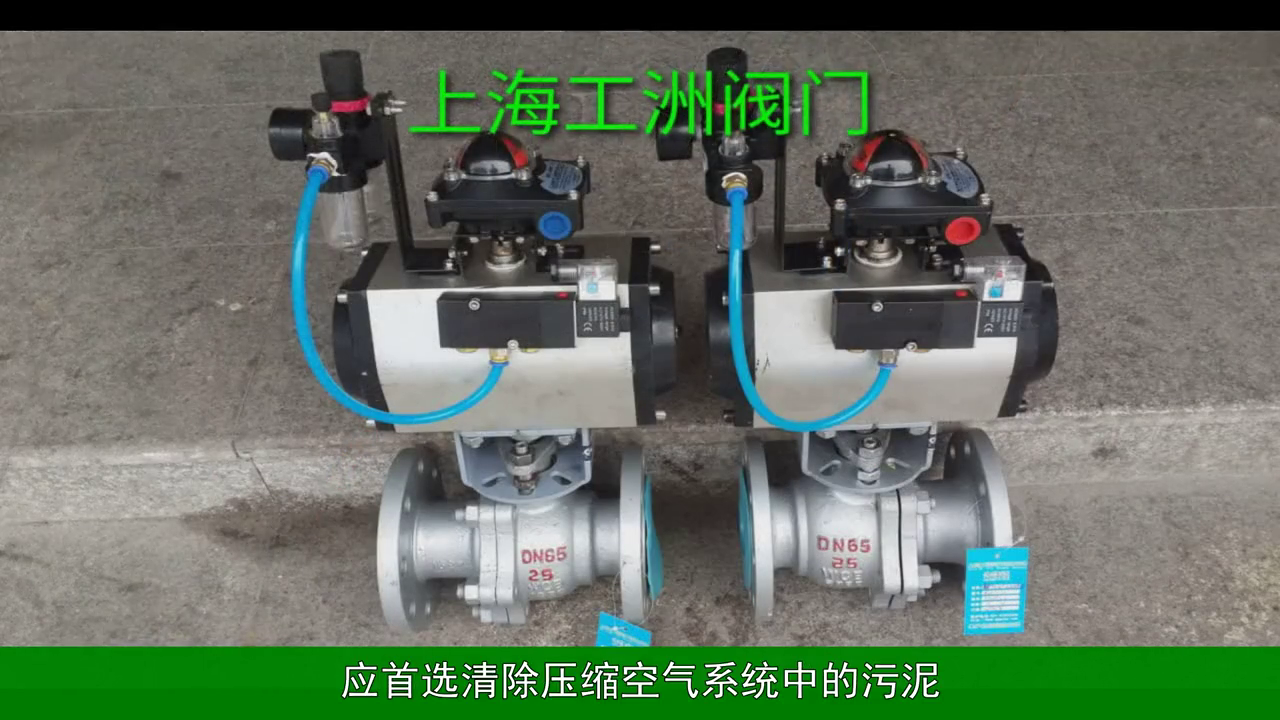

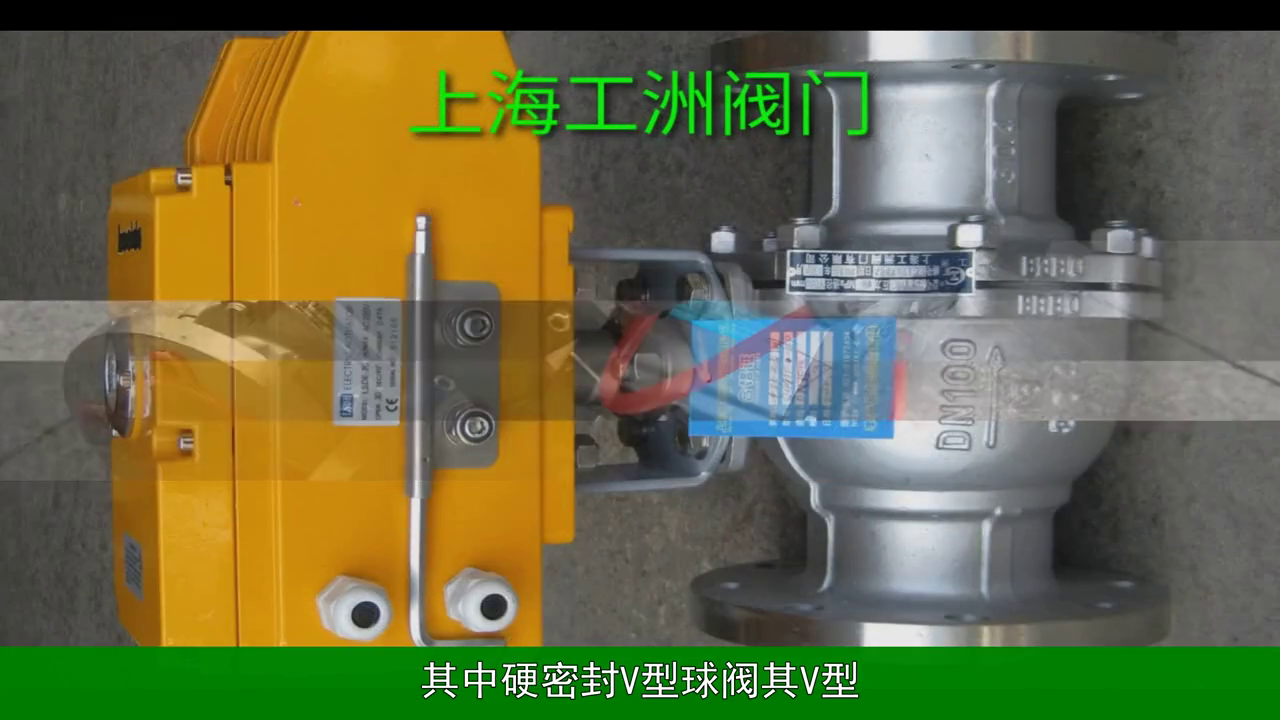

上海工洲阀门是一家知名的阀门制造企业。国球阀门是一种旋转运动的阀门，它的启闭件(球体)由阀杆带动，可用于调节和控制流体。其中硬密封V型球阀采用V型芯和堆焊硬质合金的金属阀座，具有很强的剪切力，特别适用于含纤维、微小固体颗粒等的介质。多通球阀可以灵活地控制介质的合流、分流和流向的切换，并可以关闭任何一个通道而使其他两个通道相连。根据驱动方式的不同，球阀可以分为气动、电动和手动三种。球阀被广泛应用于石油、炼制、常输管线、化工、造纸、制药、水力、市政和钢铁等行业。如果出现阀芯和弹簧故障，只需更换零部件即可修复。

在安装电子自动排水阀之前，需要先清除压缩空气系统中的污泥、铜屑、铁锈等。建议在全压下将系统排空3-5分钟，再安装排水阀。排水方向应与阀体上的箭头方向一致。定时器上的TEST薄膜开关是手动测试按钮。定时器的两只旋钮可以调整排放时间和间隔时间，同时还可以压紧密封垫，防止水进入定时器和线圈，因此必须拧紧，否则会导致线圈和定时器烧毁，接线头的锁紧螺母同样具有防水功能。电子自动排水阀在使用中可能会出现电磁阀关闭不严的情况，表现为一直漏气。通常这种故障并非由排水阀本身质量引起，而是因为微小固体颗粒进入阀芯，将阀芯卡住。电子自动排水阀可以免维护，但需要定期清洗球阀滤网，以确保冷凝水的清洁度。如有零部件损坏，可以从供应商处购买。建议在每次检查压缩空气系统时，顺便按下定时器上的手测试按钮，检查电子排水阀的工作情况。电控换向阀具有多向可调的通道，可适时改变流体流向，分为手动、电磁和电液三种。工作时，通过转动驱动轴，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。这种变换阀在石油、化工生产中有着广泛的应用，尤其是在合成氨造气系统中。此外，换向阀还可以制成阀瓣式的结构。
