大功率可控硅调压调光调速调温电路，电工电子实践，简单实用可靠

这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率可达1500W，一般家用电器都能使用。

可控硅调压调光调温电路，具有简单可靠，控制方便等优点。

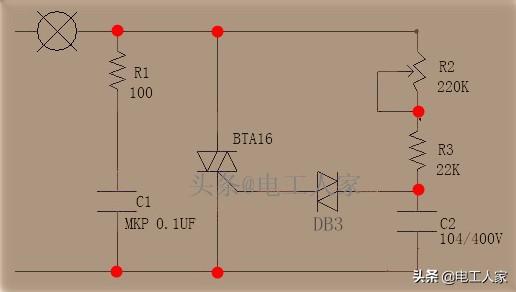

可控硅调压调光调温电路图

一：工作原理

R2、R3、C2、DB3 组成脉冲信号触发双向可控硅BTA16， 使BTA16在市电正负半周均保持相应正反向导通。220伏交流电源经过负载（如灯泡等）、可调电位器R2、电阻R3给电容C2充电，当C2充电电压达到DB3阀值28V时，双向触发二极管导通使电压到达可控硅控制极，使可控硅被触发导通。改变可调电位器R2的阻值，可增大或减小双向可控硅的导通角，使输出电压升高或降低，从而起到调压调光调温调速的目的。

用途：家庭台灯调光、电熨斗、电炉调温、变压器的调压，热水器调热、电热毯的调温、电风扇调速等。

此双向可控硅在加散热器的情况下，控制的负载功率可达1500W 左右。

工作电压：220伏

调节范围：0--220伏

功率：1W-1500W

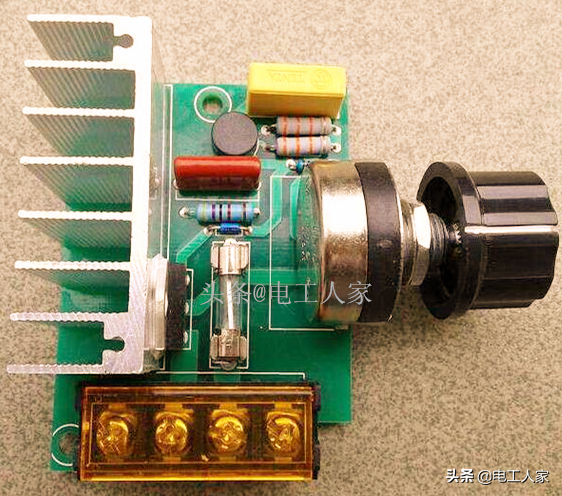

大功率可控硅调压调光调温实物图

该款调压器能很方便的调整市电的输出电压，供用电器工业上使用。能很方便的控制一千五百瓦左右的电器。

从而达到调光，调温，调速，调压的效果，由于功率已经很大，所以一般的家庭电器或小型工厂足够用。

使用中只要把调压器的两根线串联在电路中就行了，串联在电路中的灯泡位置，注意尽量使用阻性负载，感性、容性负载功率要降低使用。

二：元器件选择

1、双向可控硅型号选择：BTA16-600B，采用TO-220AB 封装方式。

耐压600V，电流有效值：16A，工作温度范围：-40～+125°C.

要根据负载功率的大小，加装合适的铝制散热器。

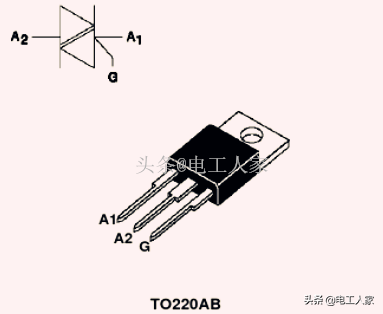

BTA16-600B双向可控硅实物引脚图

2、可调电位器选用阻值为220K-470KΩ，WH114-1型合成碳膜电位器，可调电位器直接焊在电路板上。

3、电阻除R1用功率为1W的金属膜电阻外，其它的可以用1/4W的碳膜电阻或金属膜电阻。

4、C1电容：MKP 0.1uf/275V安规电容。

5、C2电容：CBB聚丙烯电容，耐压400V或者630V。

6、DB3：双向触发二极管，型号就是DB3，转折点电压：28-36V。

三：中功率可控硅调压调光调温器

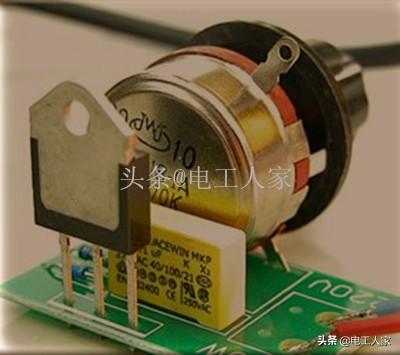

中功率可控硅调压调光调温实物图

如果双向可控硅在没有加散热器的情况下，控制的负载功率一般在500W左右。
