电子导热硅胶的灵活应用

在电子电器中广泛使用的导热硅胶实际是一种化合物乳胶,其中成份则是采用硅油为主要原料,并由有电气绝缘性能和导热散热良好的化合物质配制而成,所以说导热硅脂胶,能在高温高热状态中,充分具备良好的导热性和可靠的电气安全绝缘性。导热硅胶可广泛涂覆于各种电子产品、电器设备中的发热体(功率管、可控硅、电热堆等)与散热设施(散热片、散热条、壳体等)之间的接触面,起传热媒介作用和防潮、防尘、防腐蚀、防震等性能。适用于微波通讯、微波传输设备、微波专用电源、稳压电源等各种微波器件的表面涂覆或整体灌封。

笔者试用过几家不同产地的导热硅,发现应用在易产生热量的电子元器件及其它电器部件中,其导热散热效果相当不错,并能有效抗氧化与抗腐蚀。导热硅胶的应用范围是相当广泛,在日常实际应用中,我们可以根据散热程度的不同需要,均可加以灵活使用。这里略举例几则应用的电子元器件及电器部件的示范,供大家在使用时作些参考。

1、在一些电视天线连接线头处、室外电源线连接头、通讯外线与室内连接线处、闭路电视接线盒内等由于长期暴露在外,易造成线与线之间的接线头(柱)处的接触不良及氧化腐蚀,如果在各接线头绞接后再适量滴涂上些导热硅胶,然后再进行用胶带包裹,这样便可有效保持长期不被氧化,又能起到除潮湿气及受腐蚀的效果。

2、在洗衣机、电淋浴器等家用电器其暴露在机壳上的的各处固定螺丝,若采用导热硅遂个将螺丝孔洞涂摸封闭,这样不仅有放防止螺丝生锈日后拆卸维修困难,同时又可使螺丝起到很好的电气绝缘保护作用。

3、在一些电吹风、吸尘器、电须刀、电动按摩器等小家电,由于在使用中其电机的连续高速运转,电机易产生高温高热,若将少量导热硅胶涂于电机壳体的引出线端及壳体处,这样当电机长时间运行时,由线包产生的热量通过壳体导热硅便能加速散发,从而促使电机温度降低及散热更快。

4、在一些易产生热量的电子大功率元器件,如彩电行推动管、扩音机功放管、电子镇流器功率管、稳压模块、及大功率管与散热片之间、电脑 CPU 芯片与散热器之间等发热体,当在元件表面或在元件与散热片相互接触层之间,适量加注些导热硅胶可有效地提高散热的实际效果。

5、对于一些使用年限较长的日光灯,由于其电感镇流器的老化,日光灯在点燃后会发出较响的"嗡嗡"杂叫声,而且镇流器表面亦产生一定的发热现象,此时用少许导热硅胶涂摸在镇流器铁芯隙缝间,这样不仅有效消除镇流器通电后的嗡叫杂声,而且还可降低镇流器的发热温度。

6、电子元器件中的一些微型磁性可调线变、可调电阻、电感线圈等器件,由于体积小、漆包线径又相当细,日久使用中因各种原因易产生阻值、电感量的变化,所以当在装置或更换调试维修工作完成后,最好在元件上滴上几滴导热硅胶液,这样不仅可有效防止日后阻值、电感量的产生变化,同时也能起到很好的防受潮霉变作用,而且可提高电器整机设备在使用中的稳定性,及保证电气绝缘性能的长期良好。

刘文珍

硅胶如何涂抹散热效果最佳？GPU芯片实测“香肠式”温度最低

在 PC 领域有个争论点：如何涂抹硅胶散热效果最好？单点、多点、交叉式、黄油式？近日国外科技媒体 Igor's Lab对不同的硅胶涂抹方式进行了比较，不过本次比较仅限于 GPU，但应该也适用于 CPU。

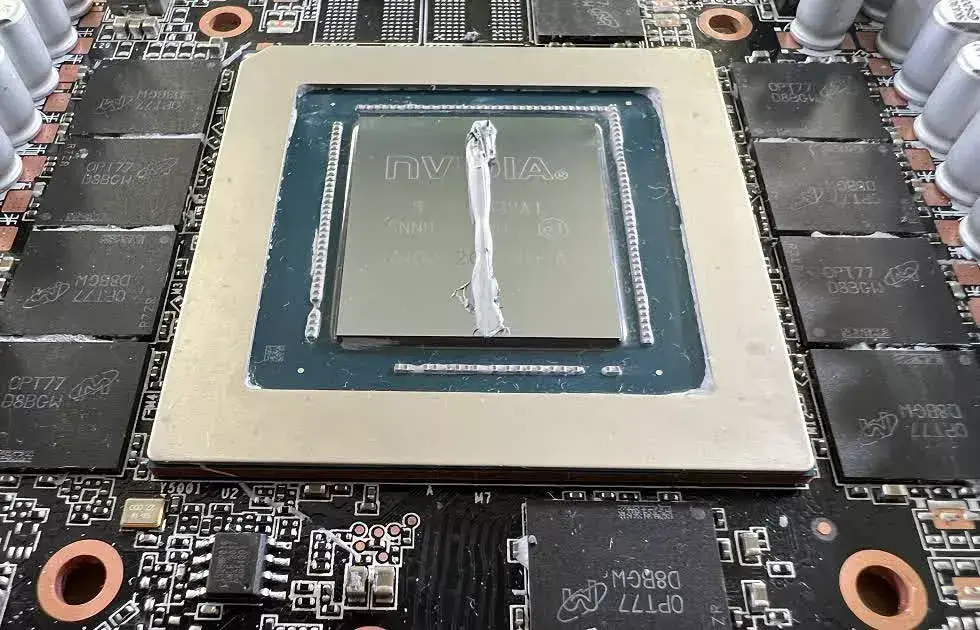

根据 Igor's Lab 的最新测试结果表明，将硅胶以“香肠状”直线涂抹散热效果最佳，至少对于 GPU 来说这个结论是对的。但在文章也明确表示本次测试仅限于 GPU，并无法解决长期以来关于如何涂抹硅胶效果最佳的争论。

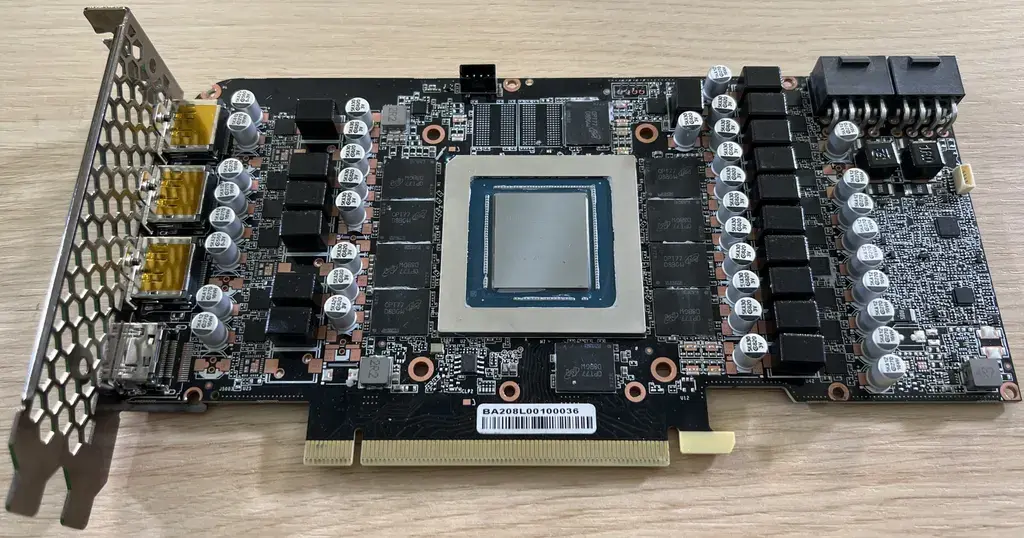

Igor 在公版 RTX 3080 显卡上使用 Aurora GPX-N 水冷散热以及 Apex 的导热硅脂，在相同的 20 ℃ 室温环境下通过运行显卡测试工具 Furmark 来测试三种涂抹方式。DIY 液体冷却器虽然有点费力，而且不如预装的空气冷却器便宜，但与购买液冷 GPU 相比，可以省钱。

为了确保可靠的测试结果，Igor 在尝试每种方法之前都会注意正确清洁 GPU。然后他花了 10 分钟加热它，并用 5 分钟测量温度。

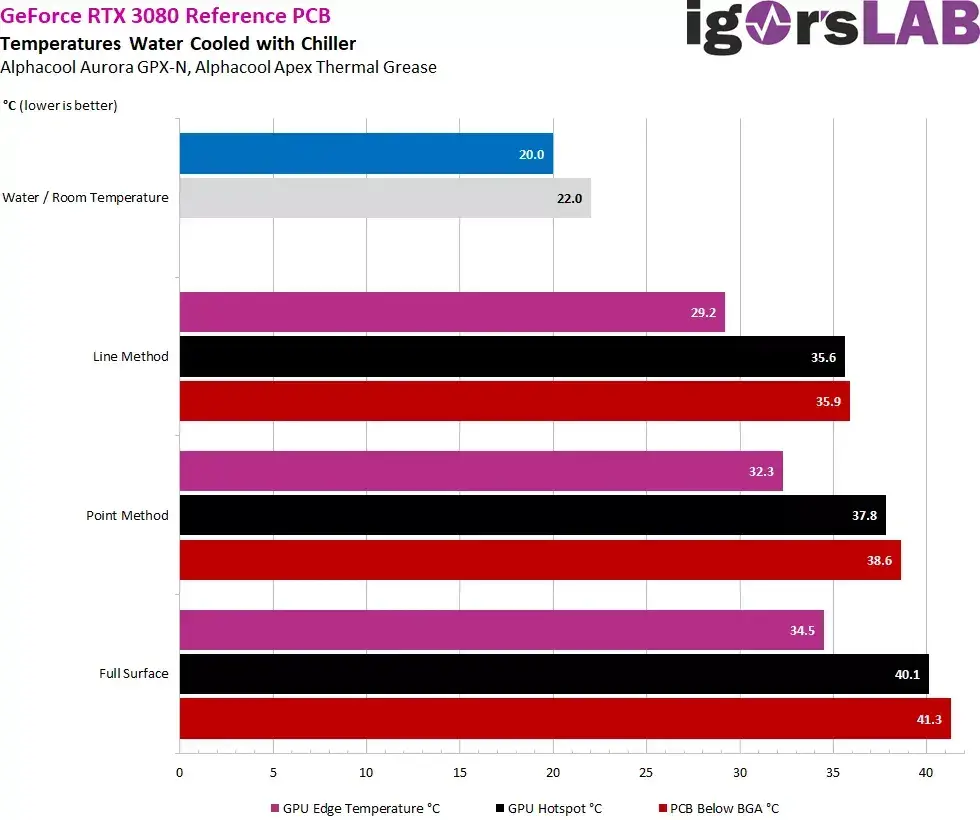

“香肠式”涂抹方法的温度比使用单个点（英特尔建议用于 CPU）低 3℃ 左右，比在 GPU 表面上“黄油式”（完全涂抹）低 5℃ 。然而，一个重要的细节是 Igor 将冷却器拧到 GPU 的方式，操作方式是先固定螺钉固定在一侧，然后将另一侧拧紧，然后将两者都拧紧。 Igor 声称 GPU 制造商这样做是为了正确地对硅胶施加压力。

另一个值得注意的是，“香肠式”直线涂抹方法可能更适用于芯片尺寸更大、更高端的 GPU。Igor 也承认传统的“单点式”对于尺寸更小的主流 GPU 来说已经非常不错了，这是因为硅胶覆盖的面积更小。
