电子负载选购小妙招！电子负载能应用在哪里？

电子负载是一种常用的测量仪器，一般在选购电子负载的时候，主要看电源的输出电压和输出功率，看看是否适合，通过测量参数进行选择电子负载，如果不符合，电子负载将会无法正常运行。

具博宇讯铭工程师了解，一般电子负载可以选择恒压模式、恒流模式及恒阻值模式。电子负载不仅可以模拟真实环境中的负载(用电器)，还能够很好的检测出负载电压，调整负载电流，同时可以实现模拟负载短路，模拟负载是阻性和容性，容性负载电流上升时间等。电子负载已经成为设计研发、生产线及检测等方面的有力工具。

电子负载的工作原理：

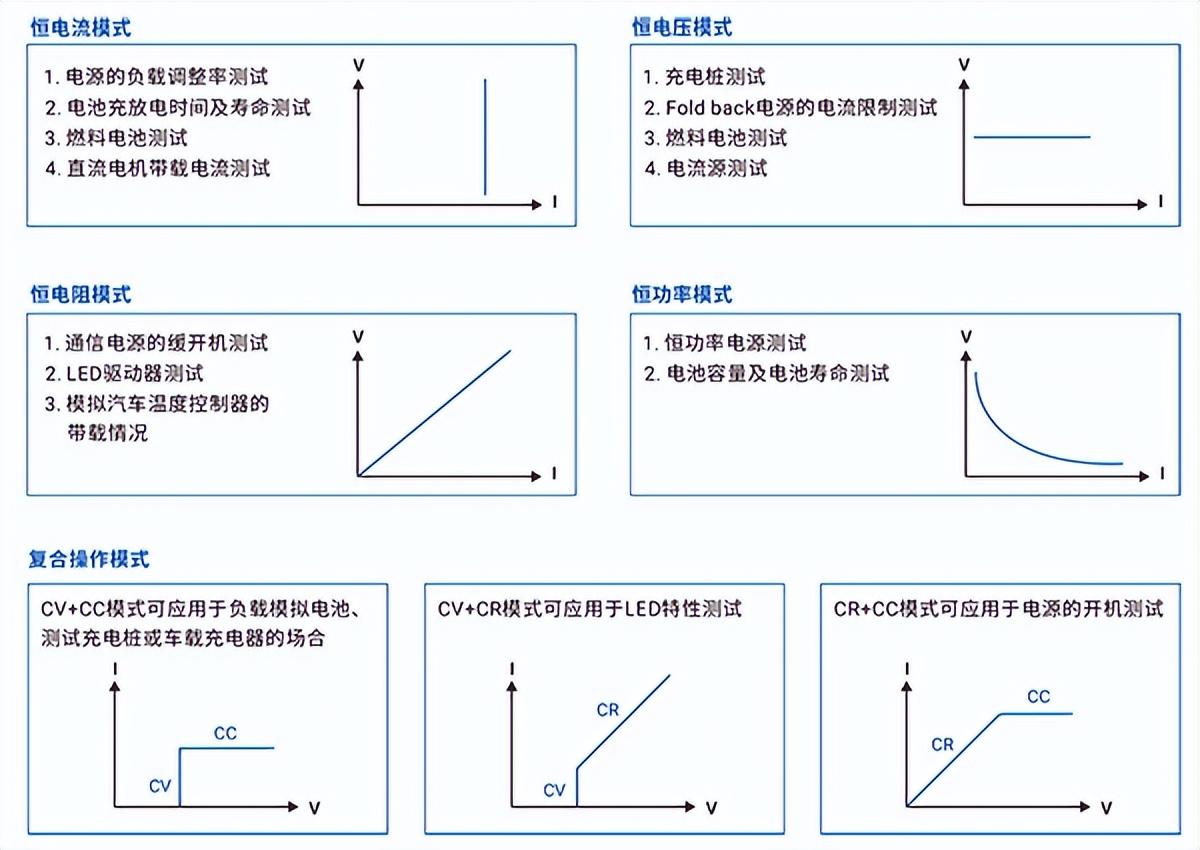

电子负载是用电子器件实现的“负载”功能，其输出端口符合欧姆定律。具体地说，电子负载是通过控制内部功率器件MOSFET或晶体管的导通量，使功率管耗散功率，消耗电能的设备。一般具有恒电流、恒电压、恒电阻、恒功率、短路及动态负载多种模式，可以模拟各种不同的负载状况。

电子负载能应用在哪里？

(1)家电生产企业：家电产品一般会有电源模块供电，这些模块的测试以及老化需要用到电子负载。

(2)液晶等电脑组件生产企业：可以使用电子负载实现其内部供电模块的测试以及老化。

(3)开关电源厂家：一般的，电子负载可实现直流电源供应器的电源稳定性、负载稳定性、输出电压调整和瞬态特性等参数的测试。对于多路输出的电源可以使用组合附在测试。

(4)适配器/充电器厂家：测试电池适配器输出电压和电流的调整能力是很重要的，它将保证正确地对设备供电和对设备电池充电。可以使用CC和CR工作模式进行常规性能测试，可以使用OCP和SHORT等功能测试产品的保护动作测试。充电器的调节时间、充电时间等均可由负载的拉载时间测试出。

(5)其他：概括的讲，测试什么样的产品才会用到什么样的电子负载。比如，可以根据产品输出的路数，电压、电流、功率以及要测试什么样的参数，去选择适合自己产品测试要求的电子负载即可。

博宇讯铭小提示： 想要选择适合自己使用的电子负载仪器，就要通过自己的测试产品，测试参数进行选购，选择适合自己的电子负载才是真正的会选购。如果自己实在不会选择，一定要咨询工程师，让其选择适合测试物的电子负载才是硬道理。

免责声明：本文全部内容涉及到的产品信息、商标、著作权等内容均来自于各自厂商的网站或彩页，版权归其所有，引用的目的在于传递更多信息。本文所有内容仅供参考，不是相关的建议和推荐。本文所有内容均用于传递更多信息，不承担因疏忽或失误造成的直接责任和连带责任。

3D打印实际应用：电子负载仪(1)。

原厂的600W电子负载仪主要就是由1个主模块、3个副模块、一块显示屏组成。为了让负载仪用起来更方便，看起来更美观，接下来将用我仅有的一点知识和审美设计、打印、组装一台电子负载仪外壳。目前外面流行方案有这种、这种、还有这种。

·这是第一种方案：这是电路板，这是散热片，这是风扇。冷空气从前进，中间辅助增大流速，后风扇排走热量。冷空气经过前面模块会经过一次升温，流经后模块时降温效果会变差，造成后模块温度较高。

·这是第二种方案：风从两侧，共4个风扇压入，分别从前后流出。缺点就是中间区域有乱流，损失风量。

·这第三种方案也是官方提供：风从上下进入，从左右两侧排出。非得说个缺点，那就是风道转了90度，不通畅。

我的方案呢？我想要它布局紧凑，风道通畅，最大风量无乱流。采用散热片对置，可以最大限度利用风道，缩小体积。采用横向布局，可以避免前后模块温度差异。采用前后双风扇组合，最大限度提升风流量流速。风扇则采用最常用的前进后出，避免热风吹人。

初步方案已定，下一次分享细节设计方案。
