详解PLC的控制功能和性能指标

可编程序控制器是一种以计算机(微处理器)为核心的通用工业控制装置。早期的可编程序控制器只能进行开关量的逻辑控制，称为可编程序逻辑控制器(Programmable Logic Controller)，简称PLC。当今可编程序控制器采用微处理器(Microprocessor)作为中央处理单元，其功能也大大增强，不仅具有逻辑控制功能，还具有算术运算、模拟量处理和通信联网等功能，所以称为可编程序控制器(Programmable Controller)，简称 PC。由于个人计算机(Personal Computer)也简称 PC，为避免混淆，所以可编程序控制器仍常被称为PLC。

国际电工委员会定义：可编程序控制器是一种数字运算操作的电子系统，专为工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种机械或生产过程。

现今，PLC 技术、数控技术、计算机辅助设计/计算机辅助生产(CAD/CAM)和机器人技术并列为工业生产自动化的四大支柱。

PLC的控制功能和性能指标

1.PLC的控制功能

(1)开关量控制

开关量控制也就是逻辑控制，这是 PLC 最初的应用领域。运用在单机控制、多机群控和自动生产线控制方面，如机床电气控制，起重机、皮带运输机、包装机械的控制，注塑机的控制及电梯的控制等，如图7.1所示。

图7.1 开关量控制

(2)模拟量控制

目前，各种型号的 PLC 基本上都有模拟量处理功能，通过模拟量I/O模块可对温度、压力、速度、流量等连续变化的模拟量进行控制，编程非常方便，如自动焊机控制、锅炉运行控制、连轧机的速度和位置控制等都是典型的闭环过程控制的应用，如图7.2所示。

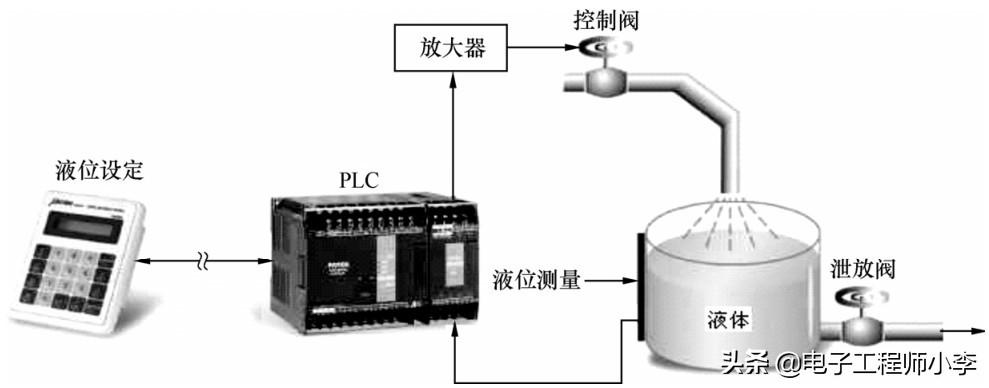

图7.2 闭环过程控制

(3)运动控制

也称位置控制，通过高速计数模块和位置控制模块进行单轴或多轴控制，实现直线运动或圆周运动。目前广泛应用在金属切削机床、电梯、机器人等各种机械设备上，典型的例子如：PLC和计算机数控装置CNC组合成一体，构成先进的数控机床，如图 7.3所示。

图7.3 数控机床

(4)数据处理

现代PLC能够完成数学运算(函数运算、矩阵运算、逻辑运算)，数据的移位、比较、传递，数值的转换和查表等操作，对数据进行采集、分析和处理。比如柔性制造系统、机器人控制系统、多点同步运行控制系统等。

(5)监控功能

PLC能监视系统各部分运行状态和进程，对系统出现的异常情况进行报警和记录，甚至自动终止运行;也可在线调整、修改控制程序中的定时、计数等设定值或强制I/O状态，如图7.4所示。

(6)通信联网

指PLC与PLC、PLC与上位计算机、PLC与智能仪表和智能执行装置(如变频器)之间的通信，利用 PLC 和计算机的 RS-232 或RS-422 接口、PLC 的专用通信模块，用双绞线和同轴电缆或光缆将它们联成网络，可实现相互间的信息交换，构成“集中管理、分散控制”的多级分布式控制系统，建立自动化网络，如图7.5所示。

2.PLC的常见技术性能指标

(1)输入/输出点数

I/O点数即输入、输出端子的个数，点数越多，控制规模就越大。

图7.4 PLC多机组控制监控系统

图7.5 PLC电力线通信

(2)扫描速度

指PLC执行程序的速度，以ms/K步为单位。如20ms/K，表示扫描1K步的用户程序所需的时间是20ms。有时也以执行一步指令的时间计，以s /步为单位。

(3)用户程序存储器容量

即内存容量，指 PLC 存放用户程序的存储器容量。该参数决定了PLC可以容纳用户程序的长短，以字节为单位。在PLC中程序指令是按步存放的，一“步”占用一个地址单元，一个地址单元一般占用两个字节。一般一个地址单元也称为一个字，一个字为 16 位二进制数，每8位二进制数为一个字节。

(4)指令条数

它是衡量PLC软件功能强弱的主要指标。指令种类及条数越多，其编程功能就越强，即处理能力、控制能力越强。

(5)内部寄存器

PLC内部有许多种寄存器用以存放变量状态、中间结果、数据等，如内部继电器寄存器、特殊继电器寄存器、数据寄存器、定时/计数寄存器、系统寄存器等。这些辅助寄存器可以给用户提供许多特殊功能或简化整体系统设计。因此，寄存器的配置是衡量 PLC 硬件功能的一个指标。

(6)高功能模块

PLC除主控模块外还可以配置各种高功能模块。主控模块实现基本控制功能，高功能模块实现某一种特殊控制功能。高功能模块的多少，是衡量PLC产品水平高低的重要标志。常用高功能模块有：A/D模块、D/A模块、高计数模块、速度控制模块、位置控制模块、温度控制模块、轴定位模块、通信模块、高级语言编辑以及各种物理量转换模块等。

PLC在工业控制中的六大应用功能

引言

PLC有大有小，所以它的控制范围也可大、可小。小的只控制一个设备，甚至一个部件，一个站点；大的可控制多台设备，一条生产线，以至于整个工厂。可以说，工业控制的大小场合都离不开PLC。

最初PLC主要用于开关量的逻辑控制。随着技术进步，PLC应用领域不断扩大。如今不仅用于开关量控制，还用于模拟量及数字量的控制，可采集与存储数据，还可对控制系统进行监控；还可联网、通讯，实现大范围跨地域的控制与管理。

PLC已日益成为工业控制装置家族中一个重要的角色。

01 用于开关量控制

PLC控制开关量的能力是很强的。所控制的入出点数，少的十几点、几十点，多的可到几百、几千，甚至几万点，由于它能联网，点数几乎不受限制，不管多少点都能控制，所控制的逻辑问题可以是多种多样的：组合的、时序的、即时的、延时的、不需计数的、需要计数的、固定顺序的、随机工作的等等，都可进行。

PLC的硬件结构是可变的，软件程序是可编的，用于控制时，非常灵活。必要时可编写多套或多组程序，依需要调用。它很适应于工业现场多工况、多状态变换的需要。

用PLC进行开关量控制实例是很多的，冶金、机械、轻工、化工、纺织等等，几乎所有工业行业都需要用到它。目前，PLC首用的目标，也是别的控制器无法与其比拟的，就是它能方便并可靠地用于开关量的控制。　　

02 用于模拟量控制

模拟量，如电流、电压、温度、压力等等，它的大小是连续变化的。工业生产，特别是连续型生产过程，常要对这些物理量进行控制。

作为一种工业控制电子装置，PLC若不能对这些量进行控制，那是一大不足，为此各PLC厂家都在这方面进行大量的开发。目前，不仅大型、中型机可以进行模拟量控制，就是小型机，也能进行这样的控制。PLC进行模拟量控制，要配置有模拟量与数字量相互转换的A／D、D／A单元。它也是I/O单元，不过是特殊的I/O单元。

A/D单元是把外电路的模拟量，转换成数字量，然后送入PLC；D/A单元，是把PLC的数字量转换成模拟量，再送给外电路。作为一种特殊的I/O单元，它仍具有I/O电路抗干扰、内外电路隔离、与输入输出继电器（或内部继电器，它也是PLC工作内存的一个区，可读写）交换信息等等特点。

这里的A/D中的A，多为电流，或电压，也有温度。D/A中的A，多为电压，或电流。电压、电流变化范围多为0～5V，0～10V，4～20mA，有的还可处理正负值的。这里的D，小型机多为8位二进制数，中、大型多为12位二进制数。A/D、D/A有单路，也有多路。多路占的输入输出继电器多。有了A/D、D/A单元，余下的处理都是数字量，这对有信息处理能力的PLC并不难。中、大型PLC处理能力更强，不仅可进行数字的加、减、乘、除，还可开方、插值，还可进行浮点运算，有的还有PID指令，可对偏差制量进行比例、微分、积分运算，进而产生相应的输出，计算机能算的它几乎都能算。

这样，用PLC实现模拟量控制是完全可能的。

PLC进行模拟量控制，还有A/D、D/A组合在一起的单元，并可用PID或模糊控制算法实现控制，可得到很高的控制质量。用PLC进行模拟量控制的好处是，在进行模拟量控制的同时，开关量也可控制。这个优点是别的控制器所不具备的，或控制的实现不如PLC方便。当然，若纯为模拟量的系统，用PLC可能在性能价格比上不如用调节器。　

03 用于运动控制

实际的物理量，除了开关量、模拟量，还有运动控制。如机床部件的位移，常以数字量表示。运动控制，有效的办法是NC，即数字控制技术。这是50年代诞生于美国的基于计算机的控制技术。当今已很普及，并也很完善。

目前，先进国家的金属切削机床，数控化的比率已超过40％～80％，有的甚至更高。PLC也是基于计算机的技术，并日益完善。PLC可接收计数脉冲，频率可高达几k到几十k赫兹，可用多种方式接收这脉冲，还可多路接收。有的PLC还有脉冲输出功能，脉冲频率也可达几十k，有了这两种功能，加上PLC有数据处理及运算能力，若再配备相应的传感器（如旋转编码器）或脉冲伺服装置，则完全可以依NC的原理实现种种控制。高、中档的PLC，还开发有NC单元，或运动单元，可实现点位控制。运动单元还可实现曲线插补，可控制曲线运动。

所以，若PLC配置了这种单元，则完全可以用NC的办法，进行数字量的控制。新开发的运动单元，甚至还发行了NC技术的编程语言，为更好地用PLC进行数字控制提供了方便。

04 用于数据采集

随着PLC技术的发展，其数据存储区越来越大。如德维森公司的PLC，其数据存储区（DM区）可达到9999个字。这样庞大的数据存储区，可以存储大量数据。数据采集可以用计数器，累计记录采集到的脉冲数，并定时地转存到DM区中去。数据采集也可用A/D单元，当模拟量转换成数字量后，再定时地转存到DM区中去。PLC还可配置上小型打印机，定期把DM区的数据打出来。

PLC也可与计算机通讯，由计算机把DM区的数据读出，并由计算机再对这些数据作处理。这时，PLC即成为计算机的数据终端。

电力用户曾使用PLC，用以实时记录用户用电情况，以实现不同用电时间、不同计价的收费办法，鼓励用户在用电低谷时多用电，达到合理用电与节约用电的目的。

05 用于信号监控

PLC自检信号很多，内部器件也很多，多数使用者未充分发挥其作用。其实，完全可利用它进行PLC自身工作的监控，或对控制对象进行监控。对一个复杂的控制系统，特别是自动控制系统，监控以至进一步能自诊断是非常必要的，它可减少系统的故障，出了故障也好查找，可提高累计平均无故障运行时间，降低故障修复时间，提高系统的可靠性。

06 用于联网、通讯

PLC联网、通讯能力很强，不断有新的联网的结构推出。

PLC可与个人计算机相连接进行通讯，可用计算机参与编程及对PLC进行控制的管理，使PLC用起来更方便。

为了充分发挥计算机的作用，可实行一台计算机控制与管理多台PLC，多的可达32台。也可一台PLC与两台或更多的计算机通讯，交换信息，以实现多的对PLC控制系统的监控。

PLC与PLC也可通讯，可一对一PLC通讯，可几个PLC通讯，可多到几十、几百。

PLC与智能仪表、智能执行装置（如变频器），也可联网通讯，交换数据，相互操作。可联接成远程控制系统，系统范围面可大到10公里或更大。可组成局部网，不仅PLC，而且高档计算机、各种智能装置也都可进网。可用总线网，也可用环形网。网还可套网。网与网还可桥接。联网可把成千上万的PLC、计算机、智能装置组织在一个网中。网间的结点可直接或间接地通讯、交换信息。

联网、通讯，正适应了当今计算机集成制造系统（CIMS）及智能化工厂发展的需要。它可使工业控制从点（Point）、到线（（Line）再到面（Aero），使设备级的控制、生产线的控制、工厂管理层的控制连成一个整体，进而可创造更高的效益。这个无限美好的前景，已越来越清楚地展现在我们这一代人的面前。

以上几点应用是着重从质上讲的。从量上讲，PLC有大、有小。所以它的控制范围也可大、可小。小的只控制一个设备，甚至一个部件，一个站点；大的可控制多台设备，一条生产线，以至于整个工厂。可以说工业控制的大小场合，都离不开PLC。
