3大电路元件：电阻，电感和电容，老电工这样讲解总该明白了吧！
在电工入门学习过程中，电阻，电感，电容是经常都需要接触的电路元器件，三个的功能大不相同，很多时候我们都可以把负载分为电阻类负载，电容类负载和电感类负载，那么他们到底有什么不同？今天我们就来看看这些基础的知识：
电子电路基础知识-电感
电感，在实际应用电路中没有电阻和电容广泛，但是也有很大的应用范围，而且也属于基础元器件，电子电路应用必须掌握电感的本质特性。
电感可以与电流源挂钩，电流源，被定义为无论接什么样的负载，电流保持不变，电流源的实现依靠电路能够输出足够高的电压。

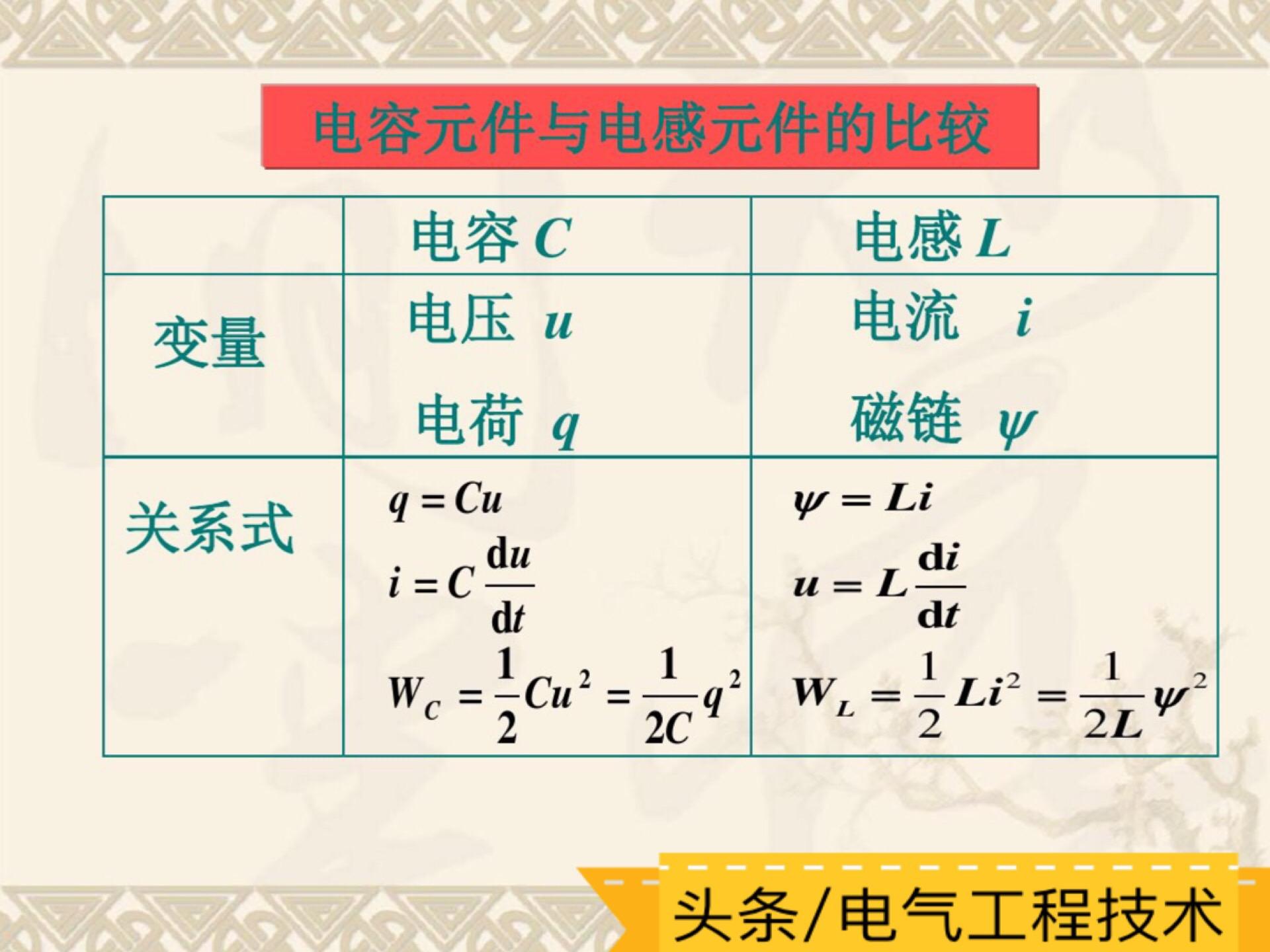

电感对于电流源的作用就如同电容对于电压源的作用，电容能够在电路状态变化瞬间稳定两端电压，形成电压源，与此类似，电感能够在电路状态变化瞬间稳定自身电流，形成电流源。

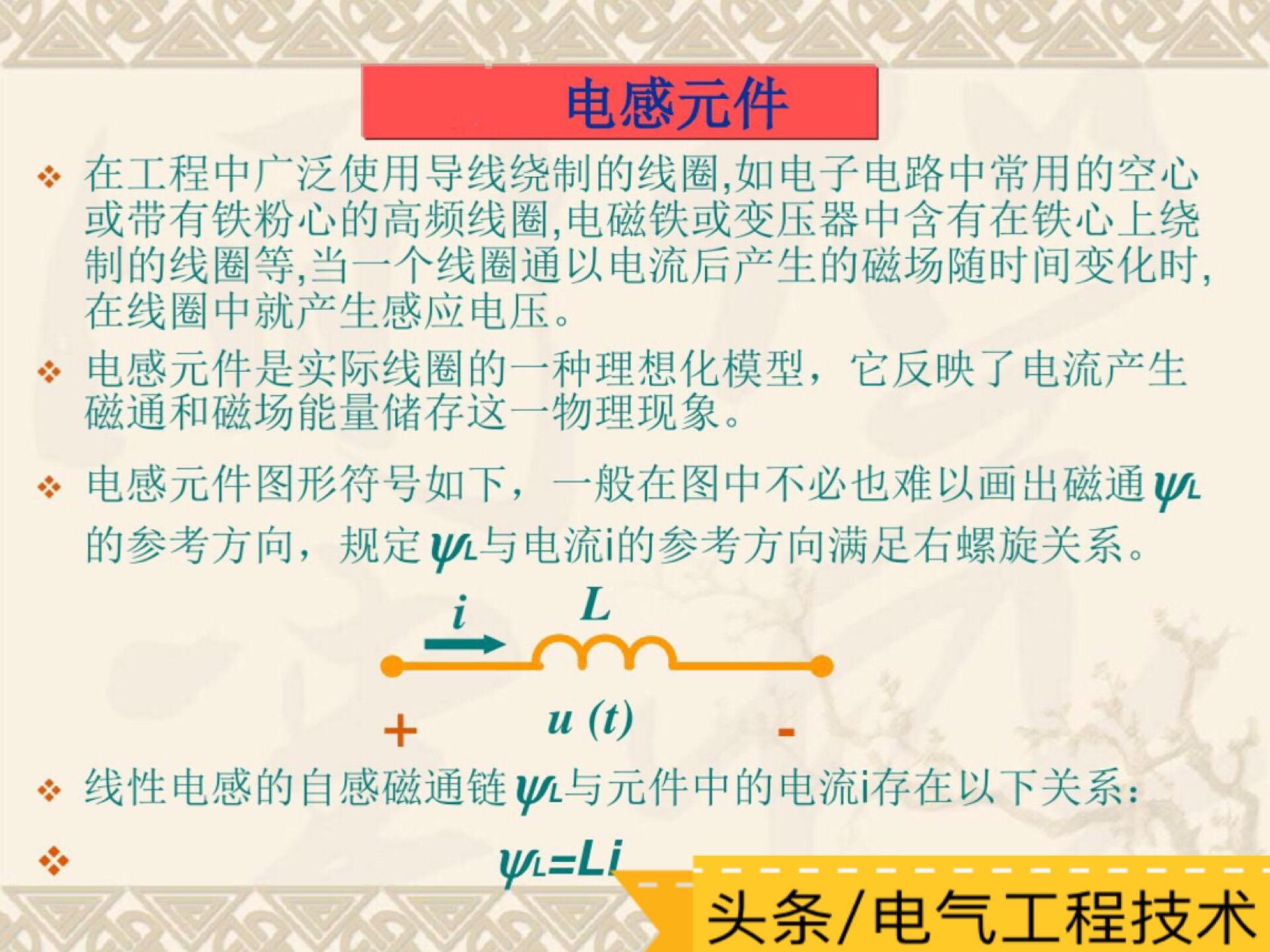

电感的电路符号如下：

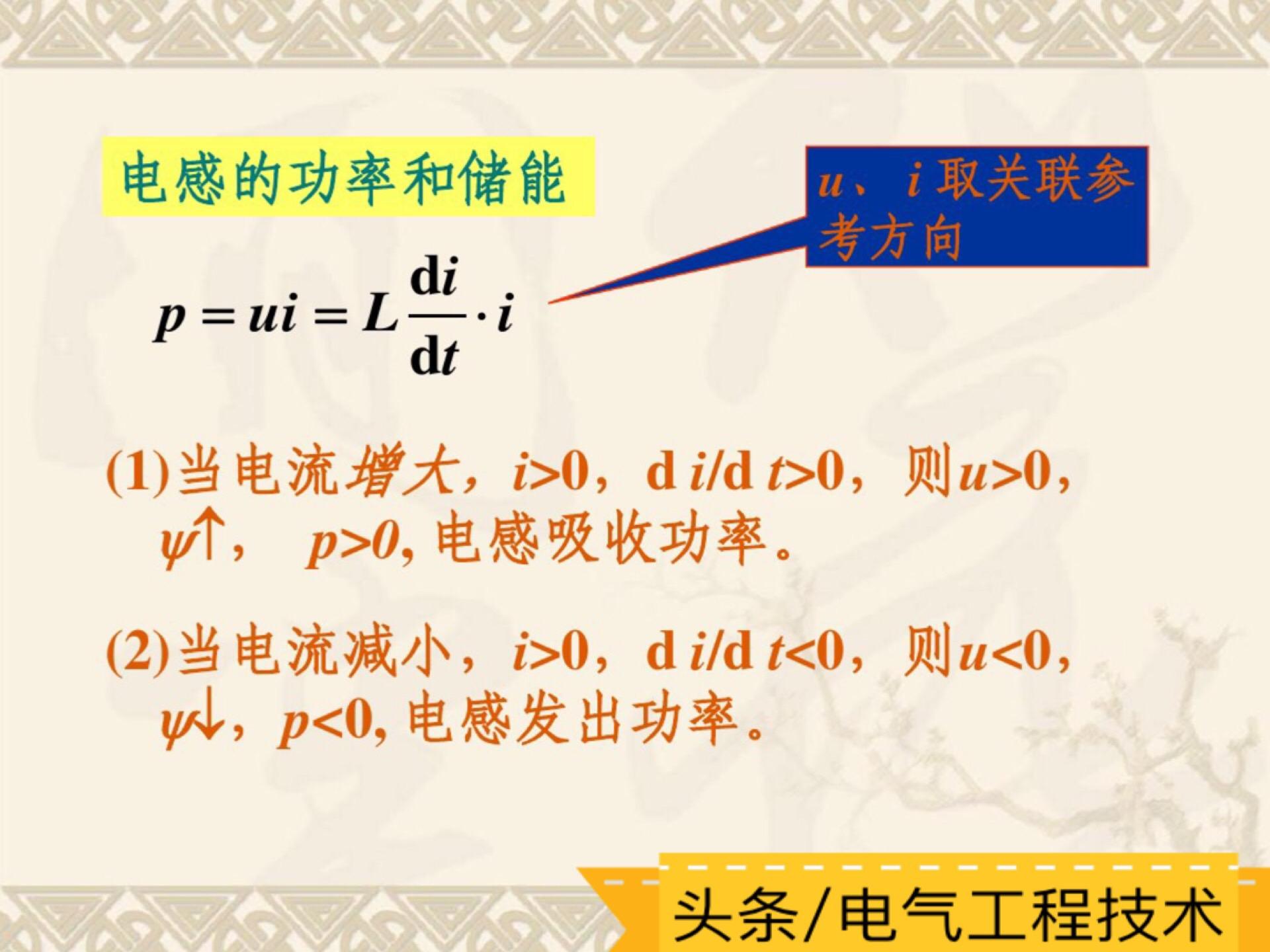

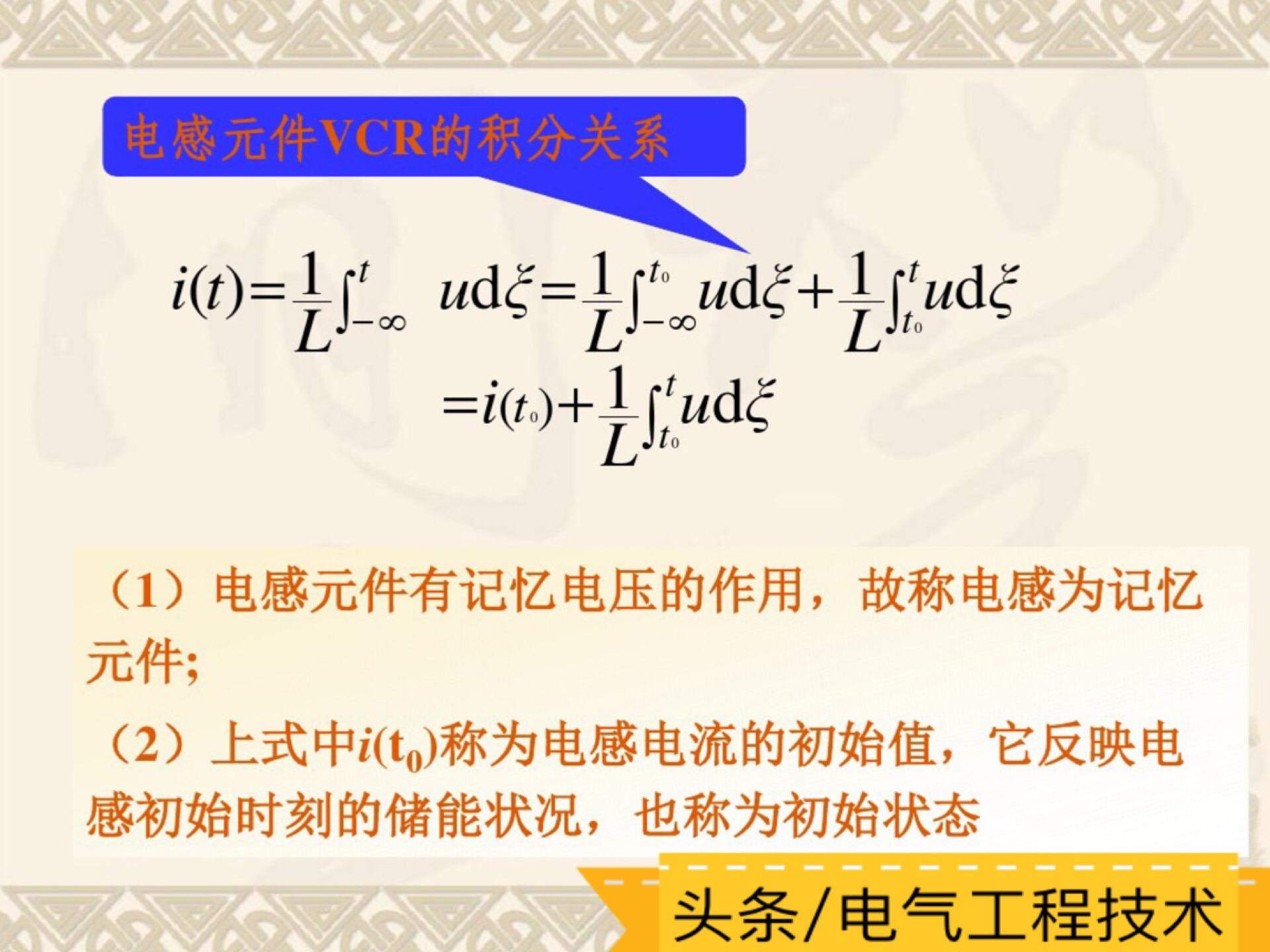

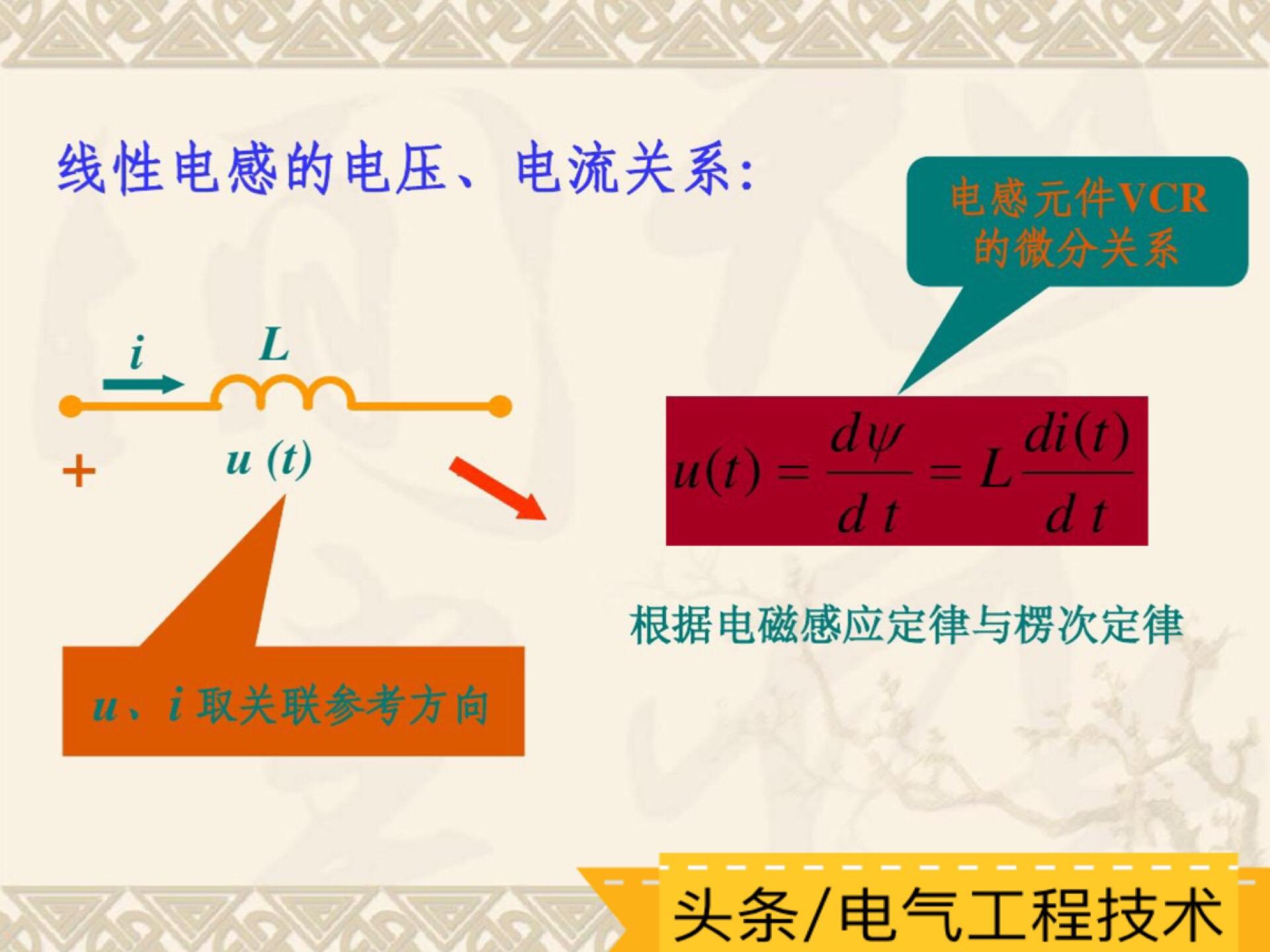

电感的特性方程为：

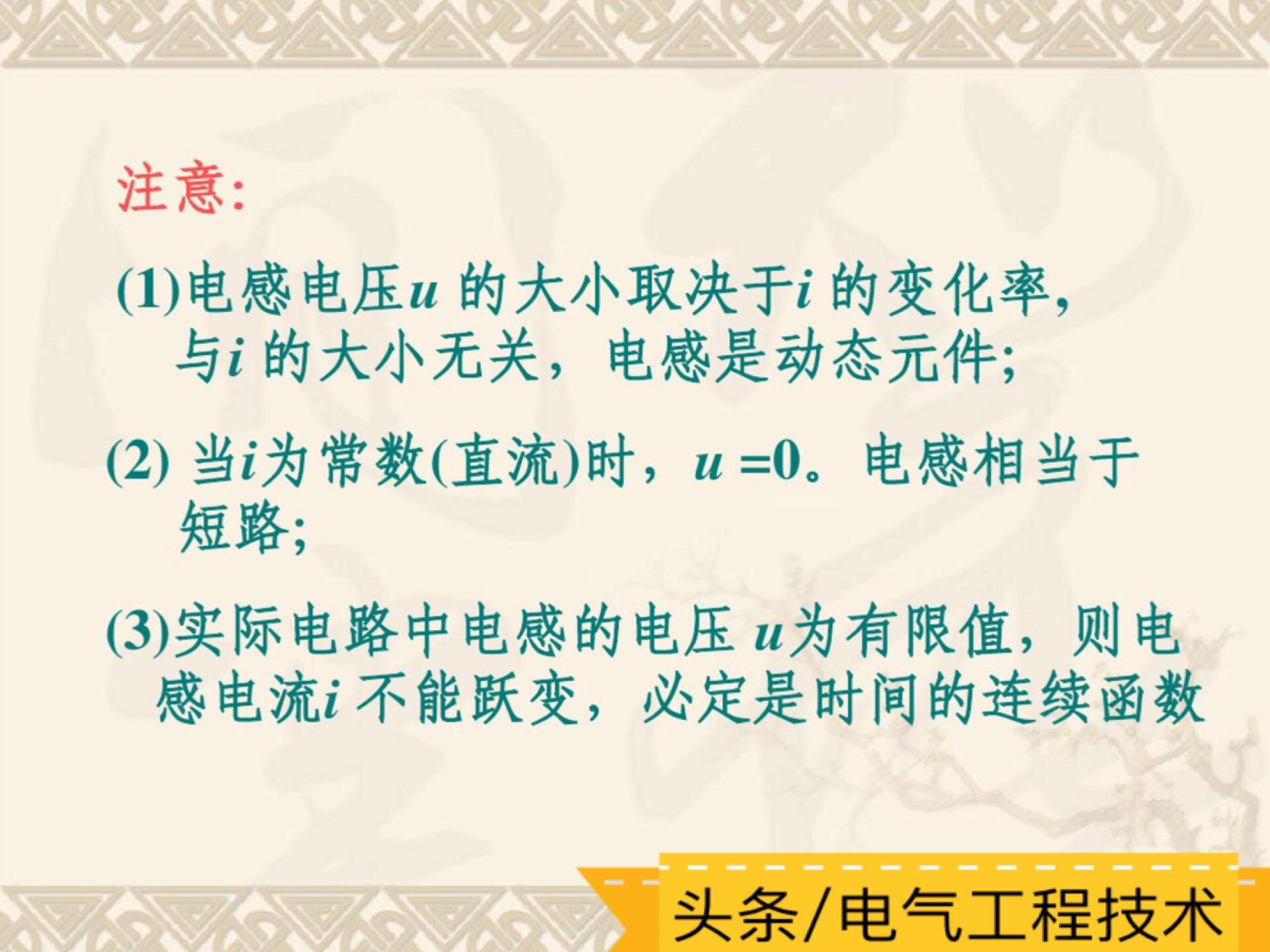

从电感特性方程可以看出，电感需要能够提供足够高的电压来维持电流不变，也就是说，电感的电流不能突变，且电感能够瞬间输出非常高的电压。
电感电压可以高到击穿空气，产生弧光或火花，日常生活中在开关闭合或打开时能够看到电弧，即因为后端电路存在感性负载，形成高压击穿产生的。

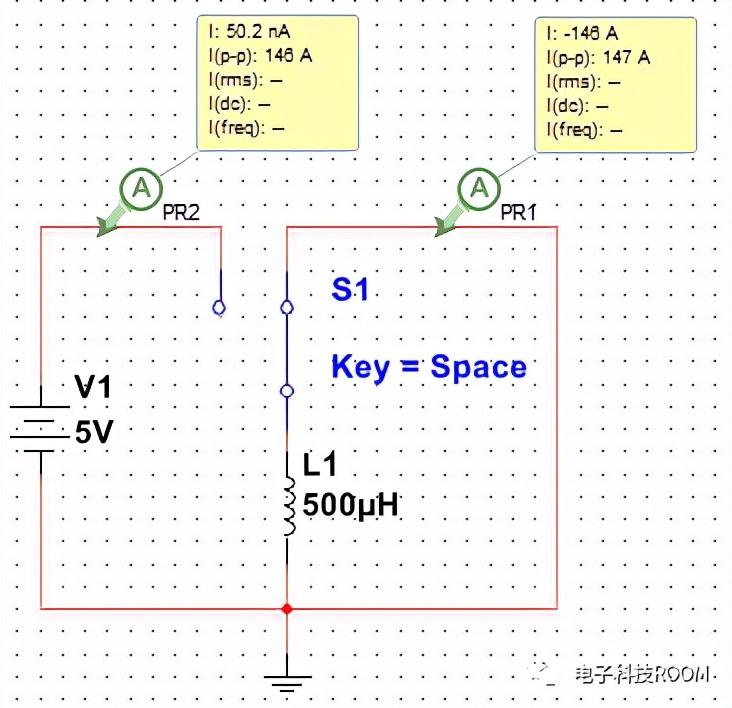

以下解释电感与恒流源关系：

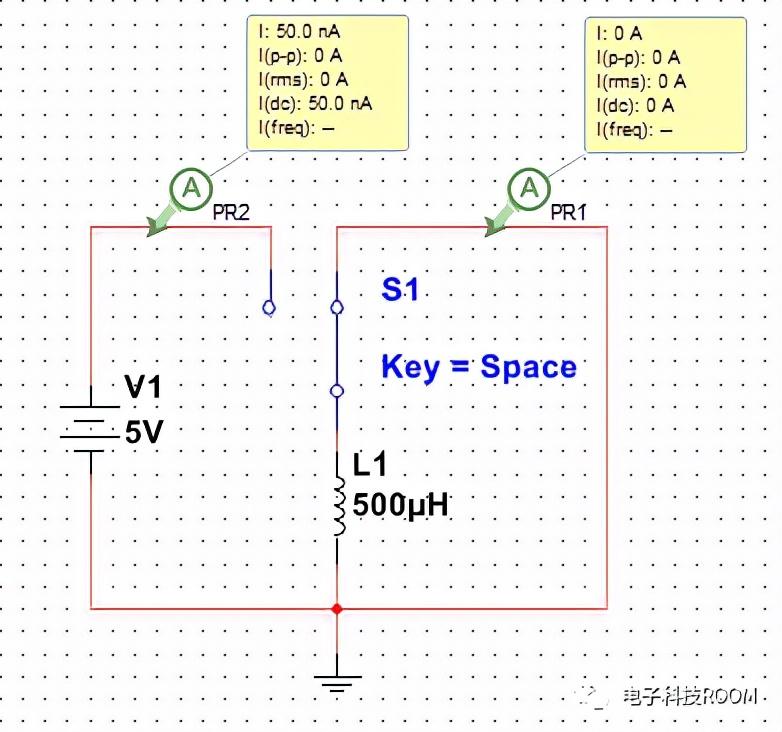

如上电路，当S1打在右端时，两边电路电流均为0，此时拨动S1连至左边，可以观察到左边电路电流急剧加大。

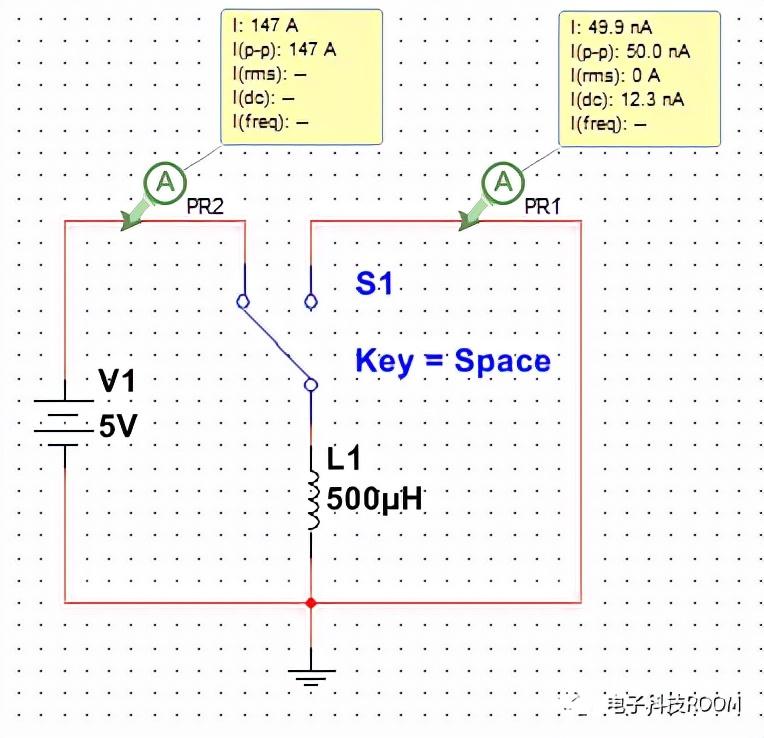

在按键打到左边后，电路迅速增加至147A，此刻如果不暂停电路仿真，电流仍将继续上涨，在暂停时刻将S1打到右边。
S1打到右边后，左边电流降到0，而右边电流保持与打到左边时流过电感的电流一致（变为146A是因为仿真元件开关器件有内阻，按暂停仿真手速太慢。。），此刻如果整个回路上的连线为超导体，则回路电流将保持恒定不变，形成电流源。
划重点

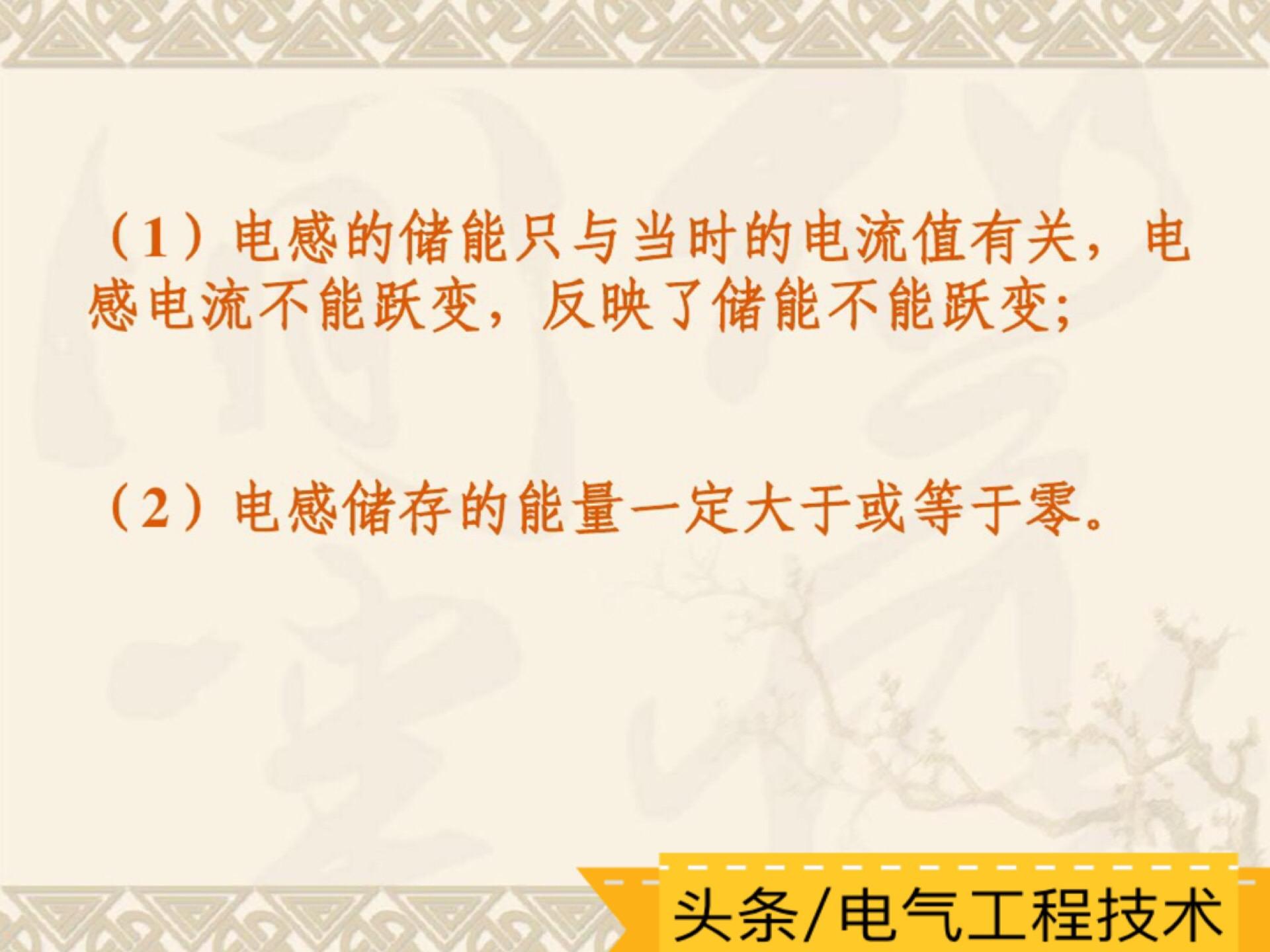

电感的特性是在电路状态变化瞬间，能够维持自身电流不变，当需要时，将输出相应电压以满足电路要求。
