MRAM，新兴的黑马

文 | 半导体产业纵横

1956 年，IBM推出世界上第一个硬盘驱动器——RAMAC 305，可以存储 5MB 的数据，传输速度为 10K/s。虽然这款硬盘体积巨大如同两台冰箱，重量超过一吨，但是却标志着磁盘存储时代的开始。

此后，随着科技的进步，内存技术逐渐发展。动态随机存取存储器（DRAM），具有较快的读写速度，能够满足计算机系统在运行过程中对数据的快速存取需求。固态硬盘（SSD）以其高速的读写性能、低功耗和抗震动等优点，逐渐取代传统磁盘成为主流存储设备之一。

存储技术仍旧在持续发展，近年来新型存储技术如雨后春笋般涌现，诸如相变存储器（PCM）、阻变存储器（RRAM）、磁变存储器（MRAM）、铁电存储器（FRAM/Feram） 等。

MRAM的独特魅力

在介绍MARM前，我们先来简单了解一下新型的四种存储技术。

相变存储器（PCM） 通过相变材料相态的变化获得不同的电阻值，以实现数据的存储。英特尔与美光联合研发的 3D XPoint 技术是其代表，英特尔将其冠名为傲腾（Optane），美光则称为 QuantX。

磁变存储器（MRAM） 基于隧穿磁阻效应的技术，具有读写次数无限、写入速度快、功耗低、和逻辑芯片整合度高等特点。美国 Everspin 公司推出的 STT-MRAM是其代表产品。

阻变存储器（RRAM/ReRAM） 利用阻变材料中导电通道的产生或关闭实现电阻变化。代表公司有美国 Crossbar、松下和昕原半导体等。

铁电存储器（FRAM/Feram） 利用铁电材料的极化特性来存储数据，具有读写速度快、功耗低、非易失性等优点，在一些对读写速度和功耗要求较高的嵌入式系统中有应用。

在存储技术不断创新的浪潮中，磁性随机存储器（MRAM）作为一种新型存储技术脱颖而出。首先，它兼具非易失性和高速读写的特性。 与传统的非易失性存储技术相比，MRAM的读写速度可以与内存相媲美，而又不像内存那样断电后数据丢失。这一特点使得MRAM在需要快速启动和数据持久保存的应用场景中具有巨大的优势。

其次，它的读写速度快。 DRAM 的读写速度一般在 50 纳秒左右，而 NAND Flash 的读写速度通常在几百微秒到几毫秒之间。相比之下，MRAM的读写速度可以达到 10 纳秒以下。甚至，一些先进的MRAM产品的读取速度能够达到 2～3 纳秒，写入速度可低至 2.3 纳秒。

此外，MRAM具有低功耗的优点。 与传统的 DRAM 相比，MRAM的功耗可以降低 50%～80%。这是因为 DRAM 需要不断地进行刷新操作以保持数据，而MRAM基于磁性材料的存储机制，不需要频繁的刷新操作。

最后，MRAM还具有与逻辑芯片整合度高的特点。 这意味着可以将存储单元与逻辑电路紧密集成在同一芯片上，从而减小设备的体积、提高性能并降低成本。这种高度集成的特性为未来电子设备的小型化、智能化发展提供了新的可能性。

MARM的诞生记

MRAM的概念最早可以追溯到 20 世纪中叶。当时，科学家们开始探索利用磁性材料来存储数据的可能性。随着对磁性材料和电子学的深入研究，MRAM的基本原理逐渐被提出。

早期的设想是通过控制磁性材料的磁化方向来表示二进制数据，即 “0” 和 “1”。这种存储方式具有非易失性、高速度和低功耗等潜在优势，引起了科学界的广泛关注。

在早期的实验中，科学家们面临着许多挑战。其中一个关键问题是如何实现对磁性材料磁化方向的精确控制。由于磁性材料的磁化过程通常是随机的，因此需要找到一种有效的方法来定向磁化。此外，早期的MRAM实验还面临着存储密度低、读写速度慢和可靠性差等问题。

巨磁阻效应（GMR）带来的新契机

1988年，法国科学家阿尔贝・费尔（Albert Fert）和德国科学家彼得・格林贝格（Peter Grünberg）独立发现了巨磁阻效应（Giant Magnetoresistance，GMR）。这一发现引起了科学界的轰动，并为MRAM的发展带来了重大的推动作用。

GMR 效应是指在磁性材料中，当磁场发生变化时，电阻会发生显著变化的现象。这一效应使得科学家们能够更加精确地检测磁性材料的磁化状态，从而提高了MRAM的读写速度和存储密度。此外，GMR 效应还为MRAM的制造提供了新的技术途径，使得MRAM能够更加容易地与传统的半导体制造工艺相结合。

在MRAM技术中，GMR 效应主要通过磁性隧道结（Magnetic Tunnel Junction，MTJ）来实现。MTJ 是由两个磁性层和一个绝缘层组成的三明治结构。当两个磁性层的磁化方向平行时，电阻较低；当两个磁性层的磁化方向反平行时，电阻较高。通过检测 MTJ 的电阻变化，可以实现对磁性材料磁化状态的读取。同时，通过施加外部磁场或电流，可以改变磁性层的磁化方向，从而实现对数据的写入。

此后，在GMR效应的基础上发展起来的一种新型磁阻效应——隧穿磁阻效应（Tunneling Magnetoresistance，TMR）。与 GMR 效应相比，TMR 效应具有更高的磁阻变化率和更低的功耗。

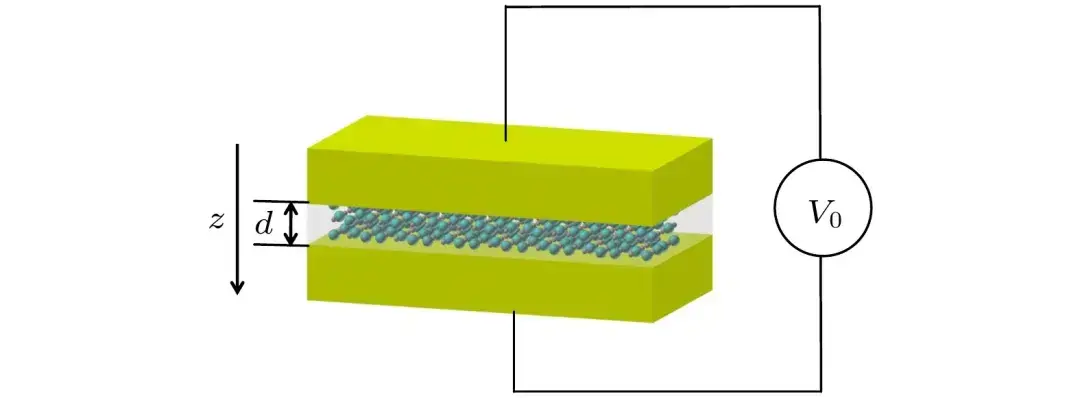

MgO基磁性隧道结示意图来源：物理学报《MgO基磁性隧道结温度-偏压相图的理论研究》

TMR 技术的发展历程可以追溯到 20 世纪 90 年代。当时，科学家们开始研究如何利用隧穿效应来提高磁阻变化率。经过多年的努力，他们终于在 21 世纪初取得了重大的突破。其中一个关键突破是开发出了一种新型的磁性隧道结结构，即 MgO 基磁性隧道结。这种结构具有很高的磁阻变化率和良好的温度稳定性，为MRAM的商业化应用奠定了基础。此外，科学家们还开发出了一些新的制造工艺和技术，如自对准工艺和垂直磁化技术，以提高MRAM的性能和可靠性。

MRAM开始商业化

随着 TMR 技术的不断发展和成熟，第一个商业化的MRAM产品终于在 2006 年诞生。这个产品是由飞思卡尔半导体（Freescale Semiconductor，现为恩智浦半导体 NXP Semiconductors 的一部分）推出的，它采用了 180nm 的 CMOS 工艺制造，具有 4Mb 的存储容量和 35ns 的读写速度。这个产品的诞生标志着MRAM技术正式进入了商业化阶段。

这一时期，MRAM的技术持续改进，例如在存储容量、读写速度、工作温度范围等方面不断提升。Everspin 公司推出了具有 SRAM 速度和闪存结构的非易失的 Toggle-MRAM，其 16 位 32MB 并行MRAM具有最高 35ns 的写入周期时间，工作温度范围为 -40~125°C，适用于工业和汽车应用。

随着半导体制造工艺的不断进步，MRAM开始向更先进的技术节点发展。例如，2017 年，Everspin 公司大批量生产了 256MB DDR3 STT-MRAM，并集成了 40nm CMOS；2019 年，该公司又批量生产了 28nm CMOS 上的 1GB DDR4 STT-MRAM。

半导体行业内的各大厂商、科研机构之间的合作不断加强，共同推动MRAM技术的发展和商业化应用。例如，三星与意法半导体在 2014 年签订 28nm FD-SOI 技术多资源制造全方位合作协议，为MRAM的商业化应用提供了技术支持。

请近年几款MRAM芯片

现在，MRAM家族包括了自旋转移扭矩 (spin-transfer torque ：STT)、自旋轨道扭矩 (spin-orbit torque：SOT)、电压控制（VCMA-和 VG-SOT）和domain-wallMRAM。

MRAM的未来发展趋势

MRAM市场趋势

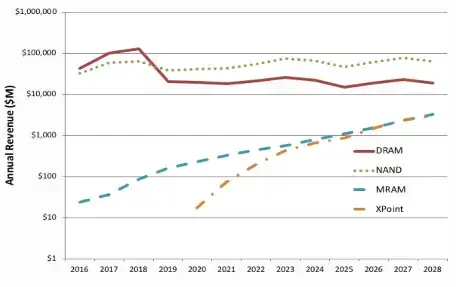

Yole Development分析称，到2024年，MRAM的市场规模将增加40倍，制造工艺将减少到16nm，存储容量则会从1Gbit增加到8Gbit。国际上的半导体巨头如英特尔、三星、台积电等都在积极投入MRAM的研发。

台积电

今年1月，台积电携手工研院宣布成功研发出自旋轨道转矩磁性存储器（SOT-MRAM）阵列芯片，标志着在下一代MRAM存储器技术领域的重大突破。这一创新产品不仅采用了先进的运算架构，而且其功耗仅为同类技术STT-MRAM的1%。目前台积电已经成功开发出22纳米、16/12纳米制程的MRAM产品线，并在内存、车用市场获得大量订单。

三星

2021年，三星电子在顶级学术期刊《Nature》上发表了全球首个基于MRAM的存内计算研究。通过构建新的MRAM阵列结构，用基于 28nm CMOS 工艺的MRAM阵列芯片运行了手写数字识别和人脸检测等 AI 算法，准确率分别为98%和93%。

2022年12月，三星电子在著名的微电子学会议IEEE国际电子器件会议（IEDM）上，发表了题为“World-mostenergy-efficientMRAMtechnology for non-volatile RAM applications（适用于非易失性 RAM 应用的业界最强能效MRAM技术）”论文，描述了基于三星28纳米和14纳米逻辑制程节点的nvRAM产品技术。

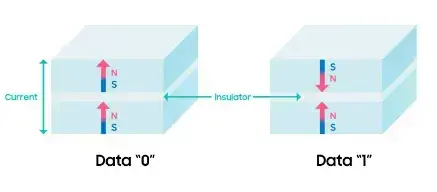

来源：三星

具体而言，增强型磁隧道结（MTJ）的堆叠工艺技术，显著降低了写入错误率（WER）。MTJ也从28纳米节点，缩小到14纳米FinEFT工艺，面积缩小了33%。该尺寸芯片规模，允许在同一晶圆上生产更多芯片，从而产生更多裸芯片（net dies）。此外，读取周期时间加快了2.6倍，16Mb封装尺寸缩小至业界最小的商用尺寸30mm。该解决方案能在-25℃下提供超1E142次循环的近乎无限耐用性。但最重要的成就，是在 54MB/s 带宽下，主动读取和写入功耗分别为 14mW 和 27mW的业内一流能效。

英特尔

英特尔宣布其MRAM已经准备好大规模量产，采用了成熟的 22nm FFL FinFET 制造工艺，良品率超过了 99.998％。但关于具体投入规模量产的时间以及用于何种产品之上，尚未给出更详细的说明。

英特尔研究的MRAM每个存储单元的面积为 0.0486 平方微米、容量7MB，读取时间0.9V电压下4纳秒、0.8V电压下8纳秒，写入时间 -40℃下为10微秒，写入寿命不低于一百万次，标准耐受温度范围-40℃到125℃。

Everspin

作为较早推出MRAM产品的公司，Everspin不断推进产品的迭代升级。继 2012 年发布第一代 STT-MRAM（自旋转移矩磁阻内存）后，又推出了采用 GlobalFoundries 28nm 制造工艺的第二代 STT-MRAM，并封装于 DDR4，支持8-bit或者16-bit界面，传输率1333MT/s（667MHz），容量增大到了1GB（128MB）

Everspin MRAM产品已经渗透到包括计算机内存、航空航天、工业自动化、汽车电子、医疗等多个领域。

国内方面，诸多高校如中科院、清华大学、复旦大学、电子科技大学、北京航空航天大学 等在MRAM相关的基础研究方面也取得了一定成果。

北京航空航天大学集成电路学院 自旋芯片团队长期围绕自旋电子学开展交叉学科研究。2018 年成功研制出基于单原子层钨的双界面型MTJ器件，获得了 249% 的隧穿磁阻率（TMR），这一成果仍保持着MRAM芯片TMR指标的世界最高纪录。该团队提出的双界面型MTJ器件结构已成为产业界高度认可的主流路线。

来源：北京航空航天大学

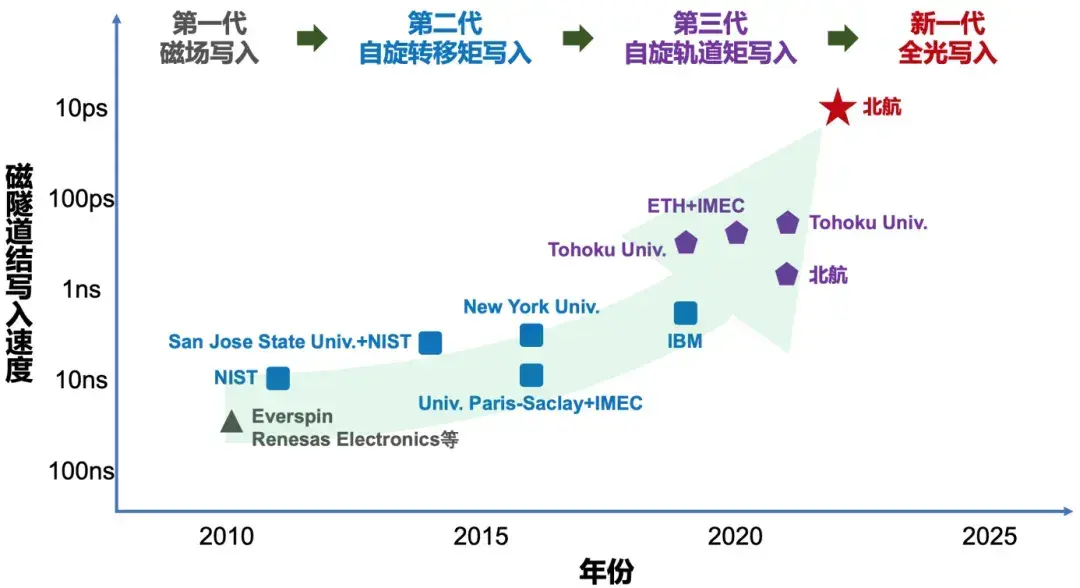

2022年，该团队在国际上首次实现了写入速度达到10皮秒（10⁻¹¹s）量级的新型磁隧道结器件，在写入速度方面超越现有磁存储芯片原型器件技术1 - 2个数量级。

中国科学院微电子研究所 的微电子器件与集成技术重点实验室自2019年设立磁存储及自旋电子器件研究方向，主要集中在从物理机理的角度解决限制MRAM发展的关键技术问题。例如在2023年，该研究所开发了一种基于垂直磁各向异性SOT - MTJ的刻蚀 “停 MGO” 工艺，解决了 SOT -MRAM制造中的刻蚀短路问题，提高了器件的良率和关键参数的均匀性。

同时国内也有许多新兴的存储芯片企业正在加大对MRAM的研发投入。致真存储（北京）科技有限公司 成立于2019年，研发团队在自旋存储芯片领域深耕近十年。是国内唯一具有SOT-MRAM完整知识产权和8英寸研发、中试、量产线的厂商，成功研发国内首个80nm以下MRAM核心器件，成为行业领先的前沿科技创新企业。该公司已获得中科创星、普华资本、中电海康等多方战略投资，并计划建设 8 英寸和 12 英寸的新一代存储芯片生产线。

深圳亘存科技有限责任公司 成立于 2019 年，是国内目前唯一专注于围绕磁性随机存储器（MRAM）技术进行相关芯片产品设计开发和销售的Fabless企业。其针对边缘侧、端侧的智能化需求，布局了 “独立式MRAM存储芯片” 和包含嵌入式MRAM的 “AISOC 芯片” 两条核心产品线。

2021 年收获一款定制芯片的独家订单，且客户很快追加了第二款定制产品。截至 2021年，公司有一款首次集成了超过 200MB 的MRAM芯片正在等待送样测试，还有两款客户定制的芯片已经流片并计划次年量产，另外还有两个基于MRAM的近存、存内计算的在研项目。

浙江驰拓科技有限公司 在MRAM领域取得了显著进展。B 轮融资 12 亿元，募集资金将用于系列化产品开发、技术能力提升、工艺平台优化、市场开拓和行业资源整合，进一步加速研发和产业化进程，引领新型存储行业科技创新，完善MRAM产业生态布局。该公司拥有 12 英寸新型存储芯片中试线，成功开发独立式存储芯片和嵌入式 IP 等系列产品，并可提供 90/40/28nm 多个先进工艺节点下的芯片设计、工艺研发、流片、测试分析等全方位服务。

结语

MRAM的出现，为存储技术的发展注入了新的活力。

未来，MRAM与其他存储技术的融合将是未来的一个重要发展方向。例如，将MRAM与动态随机存储器（DRAM）、闪存（Flash）等结合，可以充分发挥各种存储技术的优势，实现性能、容量和成本的最佳平衡。例如，在移动设备中，可以将MRAM作为高速缓存，与 DRAM 和 Flash 组成混合存储系统，提高设备的性能和续航能力。

此外，MRAM还可以与人工智能芯片结合，实现存算一体的架构，提高人工智能算法的运行效率。例如，在图像识别、语音识别等领域，存算一体的人工智能芯片可以实现更高的性能和更低的功耗。

在当今信息时代，存储技术的重要性不言而喻。让我们共同期待MRAM这匹 “黑马” 在存储领域的精彩表现。
