生活中常见的电子器件，看完你就知道它们是什么作用和功能了

电阻在电路中用“R”加数字表示，如：R13表示编号为13的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

电阻器的符号

参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧 （MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧 电阻的参数标注方 法有3种，即直标法、色标法和数标法。

数标法主要用于贴片等小体积的电路，如： 103 表示10000Ω （10后面加3个0）也就是10K

贴片电阻识别

色环标注法使用最多，现举例如下：

碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。在电阻上有三道或者四道色环。靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。第四道色环表示阻值的误差。色环颜色所代表的数字或者意义见表1。

色环电阻器的表示方法

表1 色环颜色所代表的数字或意义

比如有一个碳质电阻，它有四道色环，顺序是红、黑、红、金。这个电阻的阻值就是2000欧，误差是±5%。如下图。

红、黑、红、金。阻值是2000欧=2k

双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。

色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：

技巧1： 先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2： 棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3： 在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1%，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1%。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

二、电容

1、电容在电路中一般用“C”加数字表示（如C223表示编号为223的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电路板上的电容器

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)

电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示。

字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF

数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF

3、电容容量误差表

符 号FGJKLM允许误差±1%±2%±5%±10%±15%±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

104瓷片电容器

4、故障特点

在实际维修中，电容器的故障主要表现为：

（1）引脚腐蚀致断的开路故障。

（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。

（4）漏电、严重漏电和击穿故障。

三、晶体二极管

晶体二极管在电路中常用“D”加数字表示，如： D７表示编号为７的二极管。

二极管在电路中的表示方法

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

二极管的识别

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。

二极管的工作原理

晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。

当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

二极管的类型

二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。

面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。

平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

二极管的导电特性

二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。

正向特性

在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。

反向特性

在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

二极管的主要参数

用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。对初学者而言，必须了解以下几个主要参数：

1、额定正向工作电流

是指二极管长期连续工作时允许通过的最大正向电流值。因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯过热而损坏。所以，二极管使用中不要超过二极管额定正向工作电流值。例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压

加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。

3、反向电流

反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。例如2AP1型锗二极管，在25时反向电流若为250uA，温度升高到35，反向电流将上升到500uA，依此类推，在75时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。又如，2CP10型硅二极管，25时反向电流仅为5uA，温度升高到75时，反向电流也不过160uA。故硅二极管比锗二极管在高温下具有较好的稳定性。

测试二极管的好坏

初学者在业余条件下可以使用万用表测试二极管性能的好坏。测试前先把万用表的转换开关拨到欧姆档的RX1K档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。

1、正向特性测试

把万用表的黑表笔（表内正极）搭触二极管的正极，，红表笔（表内负极）搭触二极管的负极。若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。短路和断路的管子都不能使用。

2、反向特性测试

把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。

二极管的应用

1、整流二极管

利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。

2、开关元件

二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。

3、限幅元件

二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。

4、继流二极管

在开关电源的电感中和继电器等感性负载中起继流作用。

5、检波二极管

在收音机中起检波作用。

6、变容二极管

使用于电视机的高频头中。

四、电感

电感在电路中常用“L”加数字表示，如：L3表示编号为3的电感。

电路板上的电感器

电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。

直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。

电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。

电感的基本单位为：亨（H） 换算单位有：1H=103mH=106uH。

五、晶体三极管

晶体三极管在电路中常用“Q”加数字表示，如：Q1表示编号为1的三极管。

电路板上的三极管

1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。

常用的PNP型三极管有：9012、9015等型号；NPN型三极管有：9011、9012、9013、9014、9018、等型号。

2、晶体三极管主要用于放大电路中起放大作用，

应用 多级放大器中间级，低频放大 输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路

3、晶体三极管的识别

常用晶体三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律。对于小功率金属封装三极管，按底视图位置放置，使其三个引脚构成等腰三角形的顶点向上，从左向右依次为e、b、c；对于中、小功率塑料封装三极管，按图示位置使其平面朝向自己，三个引脚朝下放置，则从左向右依次为e、b、c 。

电阻器的15个典型应用电路

纯电阻电路

纯电阻电路是指电路中只含有电阻元件的电路，电路中能量的转化是从电能转化到另一种能量，二者是一一对应的关系。例如：白炽灯、电炉、熨斗等都可以看作纯电阻电路。在纯电阻电路中欧姆定律和焦耳定律成立。然而任何一种电路都可以简化为串联或并联电路。

（1）纯电阻串联电路

如图3-30所示，电路中有两个电阻R1和R2，两个电阻头尾相连，这种连接方式就是串联。在这种电路中，为了便于分析，要抓住阻值大的电阻进行着力分析，如果电路中某个电阻的阻值远小于其他电阻的阻值，那么这个电阻就可以忽略不计，可以看成该电阻两个端点间是由导线接通的。

图3-30　纯电阻串联电路

（2）纯电阻并联电路

如图3-31所示，电路中两个电阻R1和R2并排连接，构成了并联电路。在这种电路中，如果某个电阻的阻值远大于其他电阻的阻值，那么此电阻器就可以忽略不计。这点与串联电路正好相反。

电阻分压电路

在分压电路中，电阻分压电路是最基本的分压电路。有时候电路中也会有电容、二极管、晶体管等电子元器件构成分压电路。分压电路有两个关键点：一个是输入端，另一个是输出端。

如图3-32所示，电路中输入电压Ui加在电阻R1和R2上，输出电压UO为串联电路中电阻R2上的电压，这种连接方式的电路就称为分压电路。

图3-31　纯电阻并联电路

图3-32　电阻分压电路

电阻分流电路

如图3-33所示，电阻R1与R2并联，电路中流经R2的总电流被R1分担了一部分，这种类型的电路就是分流电路。如果电阻R2是其他电子元器件，那么R1就为该元器件分担了电流，从而防止过大电流通过该元器件，对其起到保护作用。所以R1又称分流保护电阻。

电阻隔离电路

（1）典型电阻隔离电路

如图3-34所示，是典型电阻隔离电路，电路中电阻R1将电路中A、B两点隔离，使两点的电压大小不等，但是这两点之间还是通路，而这样的电路就称为隔离电路，这种情况也是最简单的隔离电路。

图3-33　电阻分流电路

图3-34　典型电阻隔离电路

（2）自举电路中电阻隔离电路

如图3-35所示，是自举电路中实用电阻隔离电路，它能提高大信号下的半周信号幅度，电路中的Rl就是隔离电阻。

电路中，R1用来将B点的直流电压与直流工作电压+V隔离，使B点直流电压有可能在某瞬间超过+V。

图3-35　电阻隔离电路

（3）信号源电阻隔离电路

如图3-36所示是信号源电阻隔离电路。电路中的信号源1放大器通过R1接到后级放大器输入端，信号源2放大器通过R2接到后级放大器输入端，信号源放大器输出端通过R1和R2合并成一路。如果电路中没有R1和R2这两个电阻，那么信号源1放大器的输出电阻就成为信号源2放大器负载的一部分，信号源2放大器的输出电阻就成为信号源1放大器负载的一部分，这样两个信号源放大器之间就会相互影响，不利于电路的稳定工作。

图3-36　信号源电阻隔离电路

加了隔离电阻R1和R2后，两个信号源放大器的输出端之间就被隔离开，两个信号源放大器输出的信号电流可以不流入对方的放大器输出端，而更好地流到后级放大器输入端，实现电路的隔离作用，这样两个信号源放大器之间就不会相互影响。

电流变化转换成电压变化的电路

在电子电路中，为数不少的情况需要电路中电流的变化转换成相同的电压变化，这时可以用电阻电路来完成。

晶体管的集电极负载电阻电路

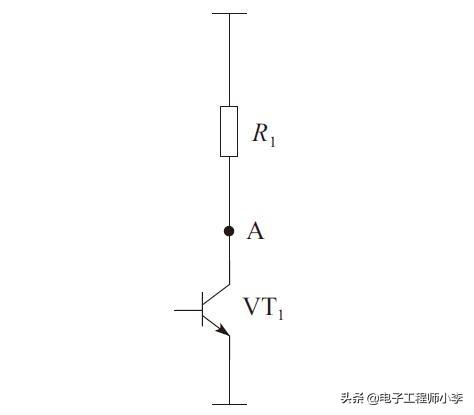

如图3-37所示，该图是运用电阻将电流变化转换成电压变化的典型电路，这也是晶体管的集电极负载电阻电路。

当电流流过R1时，在R1上产生电压降，使R1的下端电压发生改变。电路中“R1上的电压”加上“A点电压”就是“+V”，当电阻R1阻值一定，流过R1的电流增大时，在R1上的电压降增大，VT1集电极电压下降；当流过R1的电流减小时，在R1上的电压降减小，VT1集电极电压升高。

音量调节限制电阻电路和阻尼电阻电路

（1）音量调节限制电阻电路

音量调节限制电阻电路是使音量控制的范围受到限制的一种常见的电路，在这种电路的限制之下音量不能调到最大，也不能调到最小。这一电路用在一些特殊的音量控制场合，防止由于音量控制不当造成对其他电路工作状态的影响。

如图3-38所示，该图就是音量调节限制电阻电路。

图3-37　晶体管的集电极负载电阻电路

图3-38　音量调节限制电阻电路

当RP1调到最下端时音量不能达到最小（相比于没有R2时的电路），因为电阻R2上存在一些信号电压降，而这一信号电压降经RP1动片被送到了后面的放大器，所以电路无法将音量关死，达到限制最小音量的目的。

当RP1调到最上端时音量不能达到最大（相比于没有R1时的电路），因为电阻R1上存在一些信号电压降，达到限制最大音量的目的。

（2）阻尼电阻电路

图3-39所示为阻尼电阻电路，电路中的L1和C1并联，构成了LC谐振电路，阻尼电阻R1与之并联在这一电路上。

图3-39　阻尼电阻电路

L1和C1谐振电路中，谐振电路的品质因数Q值（一种表征谐振特性的参数）越大，谐振信号能量损耗越小。由于电阻对振荡信号存在损耗作用，因此加入阻尼电阻R1后，Q值会减小。R1阻值越小，对谐振信号能量的损耗越大，Q值越小，反之则越大。

电阻消振和负反馈电阻电路

（1）电阻消振电路

在放大器电路中，如果存在电路设计不合理等因素会出现高频或超高频的啸叫，这种现象称为振荡，消除这种有害振荡的电路称为消振电路。

图3-40所示为电阻消振电路，电路中的R1称为消振电阻，它通常接在放大管基极回路中，或两级放大器电路之间，而电阻R1的作用就是用来消耗可能产生的高频振荡信号能量，从而达到消振目的。

（2）负反馈电阻电路

如图3-41所示为晶体管偏置电路中的负反馈电阻电路，这是一个比较常见的负反馈电阻电路，这种电路是应用很广、种类很多、分析较困难的电路。图中电阻R1接在VT1基极与集电极之间，基极是VT1的输入端，集电极是VT1的输出端，VT1工作在放大状态，是一个放大器。当一个元器件（电阻）接在一个放大器输入端与输出端之间时，该元器件就构成了反馈电路，电路中的R1就是馈电阻，R1就与之构成了负反馈电路。当晶体管VT1工作在放大状态时，需要给VT1基极加上一个大小合适的直流电压，以便VT1产生一个大小适当的基极电流，电阻R1提供基极回路电流，电流通过R2，然后通过R1回到基极。

图3-40　电阻消振电路

图3-41　负反馈电路

恒流录音电阻电路

如图3-42所示为恒流录音电阻电路。其中R1是恒流录音电阻，HD1是录音磁头，从图中可以看出，它是录音输出放大器的负载。

图3-42a中，录音磁头是录音输出放大器的负载，由于录音磁头是一个电感性负载，当频率升高时，它的感抗会增大，这样当录音信号电压一定时，显然流过录音磁头的高频信号电流小于低频信号电流，将造成高频录音信号的损耗。为此，要求录音电流不能随录音信号频率的高低变化而变化，这由恒流录音电阻电路来完成。

在录音输出放大器输出回路中串联一个电阻R1，R1称为恒流录音电阻。在加入R1之后，录音输出放大器的负载阻抗为恒流电阻R1的阻值与录音磁头感抗之和（Z=R1+XL）。在电路设计时，令R1的阻值远大于（5倍以上）录音磁头的最大感抗XL（XL是最高录音信号频率下的感抗），这样其阻抗值也就约等于R1的电阻值（即Z≈R1）。

图3-42　恒流录音电阻电路

热敏电阻开水自动报警电路

如图3-43所示为PTC热敏电阻开水自动报警电路。电路中，S1为电源开关，R2是PTC热敏电阻器，用来监测水温。A1是二输入四与非门CMOS集成电路。B为蜂鸣器，在得到驱动信号后可以发出蜂鸣声。

接通电源后，S1接通，电路进入工作状态。当水温较低时，热敏电阻器R2阻值较小，集成电路A1的⑩脚上直流电压较低，不足以使集成电路A1内部的振荡器工作，此时蜂鸣器B不工作。

图3-43　热敏电阻开水自动报警电路

当水开了之后，热敏电阻器R2阻值已增大许多，即集成电路A1的⑥脚上直流电压高于阈值电压，使集成电路A1内部的振荡器工作，此时集成电路A1的⑥脚输出信号，驱动蜂鸣器B发出声响进行报警，表示水已烧开。

气敏电阻自动监测电路

气敏电阻是一种半导体敏感元件，它是利用半导体材料对气体的吸附而使自身电阻率发生变化的机理从而进行测量的元件。制作气敏电阻的氧化物半导体材料主要有SnO2、ZnO及Fe2O3等。为了提高某种气敏元件对某些气体成分的选择性和灵敏度，材料中还掺入催化剂，它们的添加物质不同，能检测的气体也不同。

如图3-44所示为气敏电阻监测电路。其中Ut为气敏电阻的加热电源，U+为气敏电阻的测量电源。

图3-44　气敏电阻监测电路

工作原理：该设备中传感器连接加热丝，在室温下吸收某种气体后，其电导率变化不大，输出电压很小且几乎不变。若保持气体浓度不变，输出电压随温度升高而增大，即该气敏元件的电导率变化很大，灵敏度大幅提高。因此气敏电阻工作时必须加热，它能烧去气敏元件上附着的油污、尘埃等，起到清洗作用，并加速被测气体的吸附、脱出过程。

光敏电阻控制电路

如图3-45所示为一种光控开关电路，这一光控开关电路通常在一些楼道、路灯等公共场所会用到。它的主要功能元件就是光敏电阻，它在天黑时会自动开灯，天亮时自动熄灭。电路中，VS1是晶闸管，R1是光敏电阻器。

图3-45　光控开关电路

当光线亮时，光敏电阻器R1阻值小，220V交流电压经VD1整流后的单向脉冲性直流电压在RP1和Rl分压后的电压小，加到晶闸管VS1门极的电压小，这时晶闸管VS1不能导通，所以灯HL回路无电流，灯不亮。

当光线暗时，光敏电阻器Rl阻值大，RP1和Rl分压后的电压大，加到晶闸管VS1门极的电压大，这时晶闸管VS1进入导通状态，所以灯HL回路有电流流过，灯点亮。

湿敏电阻应用电路

湿敏电阻是一种对环境湿度敏感的元件，它的电阻值能随着环境相对湿度的变化而变化。湿敏电阻器应用电路广泛应用于洗衣机、空调器、录音机、微波炉等家用电器及工业、农业等方面，以作湿度检测和湿度控制用。

图3-46所示为湿度传感电路。电路中，R2是湿敏电阻器，A1是一个电压比较器集成电路，A2是CPU。

图3-46　湿度传感电路

电压比较器集成电路：当A1的⑤脚直流电压大于⑥脚直流电压时，⑦脚输出高电平给集成电路A2的⑦脚。当A1的⑤脚直流电压低于⑥脚直流电压时，⑦脚输出低电平给集成电路A2的⑦脚。由此可知，集成电路A1的⑦脚输出状态由⑤脚和⑥脚之间的相对电压高低决定。

集成电路A1的⑥脚上接有基准电压，所谓基准电压就是一个电压大小恒定的直流电压，即集成电路A1的⑥脚直流电压大小是不变的。

电阻R1和R2构成对+5V直流电压的分压电路，其分压输出的直流电压加到集成电路A1的⑤脚上。当相对湿度不大时，湿敏电阻器R2阻值比较大，这时集成电路A1的⑤脚直流电压大于⑥脚直流电压，⑦脚输出高电平给集成电路A2的⑦脚。当相对湿度较大时，湿敏电阻器R2阻值比较小，这时集成电路A1的⑤脚直流电压小于⑥脚直流电压，⑦脚输出低电平给集成电路A2的⑦脚。

磁敏电阻应用电路

图3-47所示为磁敏电阻应用电路，电路中R1和R2是磁敏电阻器，A1是电压比较器。电路中R3和R4构成了一个直流电压的分压电路，而输出电压通过电阻R6加到了集成电路A1的②号脚上，称为基准电压。

当磁场发生改变时，磁敏电阻R1、R2分压电路的输出电压大小也随之变化，这一变化的电压通过电阻R5加到集成电路A1的①脚，A1的输出端③脚电压的大小也随着做相应的变化，这一变化经C1耦合得到输出信号U0。

图3-47　磁敏电阻应用电路

压敏电阻应用电路

压敏电阻应用电路即电路浪涌和瞬变防护时的电路。对于压敏电阻的应用连接，大致可分为四种类型：电源线之间或者和大地之间的连接、负荷中的连接、接点之间的连接、半导体器件的保护连接。而在生活中最具有代表性的使用场合是在电源线及长距离传输的信号线遇到雷击而使导线存在浪涌脉冲等情况下对电子产品起保护作用。

图3-48所示为开关电源交流输入回路瞬变抑制器中的压敏电阻器电路。电路中R1是压敏电阻器，当电路中电压出现峰值时，压敏电阻可以抑制掉该电压，R1的阻值迅速减小，几乎可以看成一根导线直接导通状态，从而起到保护电路的作用。

图3-48　压敏电阻应用电路

可变电阻典型应用电路

1.晶体管偏置电路中可变电阻电路

如图3-49所示为可变电阻的分压偏置电路，电路中晶体管VT1构成高频放大器，RP1、R1和R2构成分压偏置电路。分压电路的输出电压大小由RP1、Rl和R2三个电阻的阻值大小决定，Rl和R2是固定电阻，调节可变电阻器RP1，进而调节VT1静态工作电流的大小，电流的大小决定着VT1是否能工作在最佳状态。

图3-49　可变电阻分压偏置电路

2.立体声平衡控制可变电阻电路

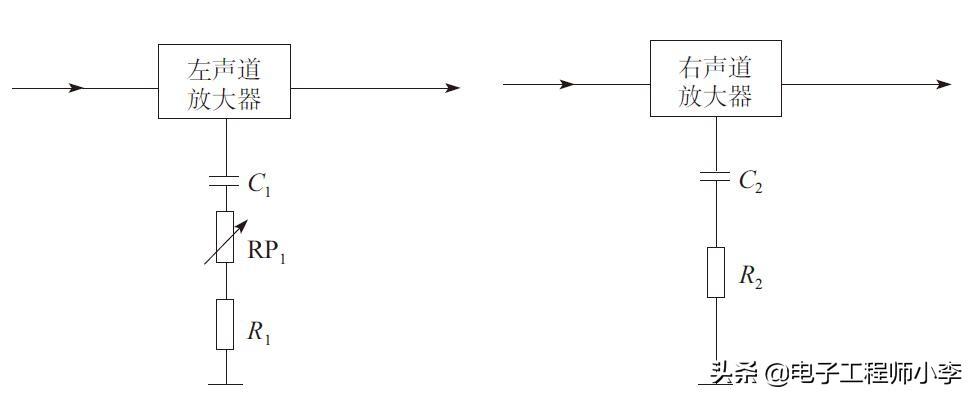

如图3-50所示为音响放大器中的左、右声道增益平衡调整电路。电路中的RP1是可变电阻器，与R1串联。

音响电路中，对于双声道放大器而言，严格要求左、右声道放大器增益相等（平衡），但是电路元器件的离散性导致左、右声道放大器增益不可能相等。为了保证左、右声道放大器的增益相等，需要设置左、右声道增益平衡调整电路，简称立体声平衡电路。

在右声道电路中，R2的阻值确定，使右声道放大器增益固定。以右声道放大器增益为基准，改变RP1阻值，使左声道放大器的增益等于右声道放大器的增益，就能实现左、右声道放大器的增益相等。

图3-50　可变电阻应用电路
