奥托尼克斯传感器被怎样高仿？辨识真假有多难？拆开传感器评测！
奥托尼克斯传感器被怎样高仿？辨识真假有多难？拆开传感器评测！
本次做真假传感器对比评测的光电传感器
是来自奥托尼克斯的BEN5M-MFR。
为什么选择这款传感器进行评测呢？
1、因为电压范围宽，应用广泛
2、检测距离远可达5m
3、属于经济型光电传感器性价比高
4、品牌的这个型号光电传感器网上销量大

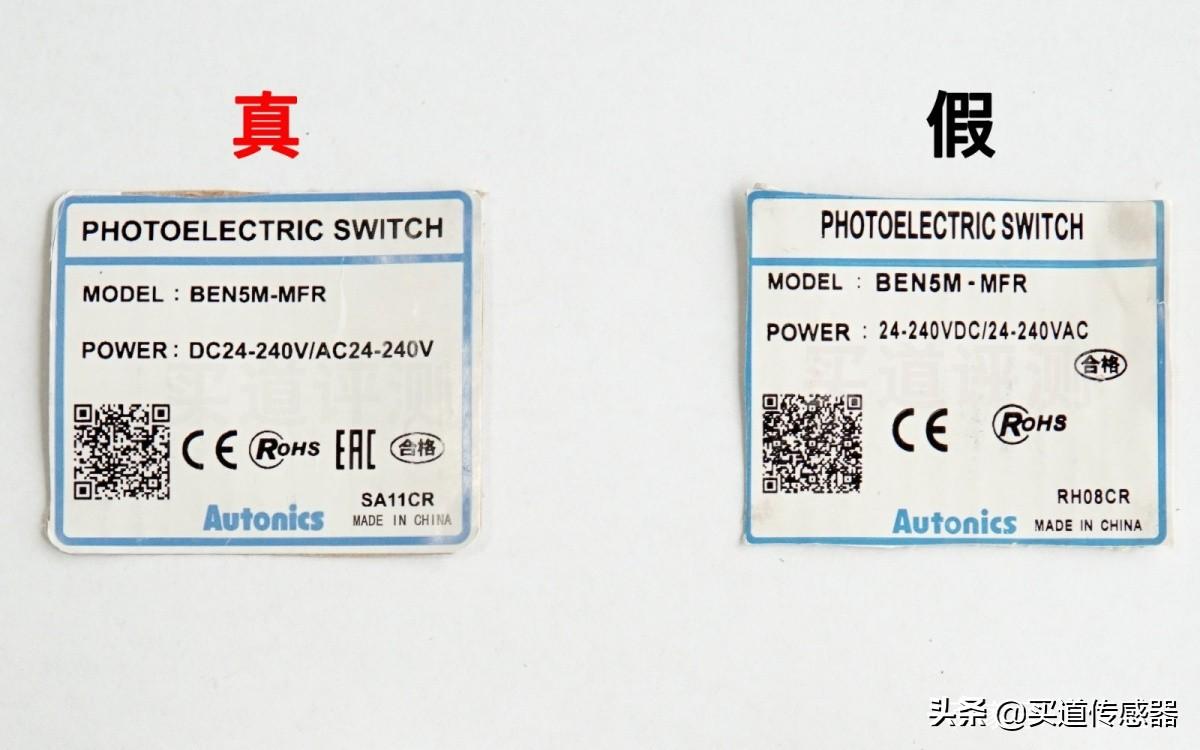

上图是该产品的产品标签
为了避免包装盒的干扰我们将标签单独揭下来拍照对比
可以看到仿品比正品除了少了一个EAC标志外几乎无差别
「EAC认证也即是海关联盟认证，即CU-TR认证，适用于俄罗斯、白俄罗斯、哈萨克斯坦、吉尔吉斯斯坦、亚美尼亚五国国家（这五国国家所组成的欧亚经济联盟），只要是在海关联盟技术法规范围内的产品出口到上述五国，就需要做海关联盟认证，获得EAC证书，这样产品才能在这五国销售，产品上才能粘贴EAC标志。」
如果非要找出差别
第一行英文的排版和字体有稍许差别
如果没有正品比较时也是很难判断的

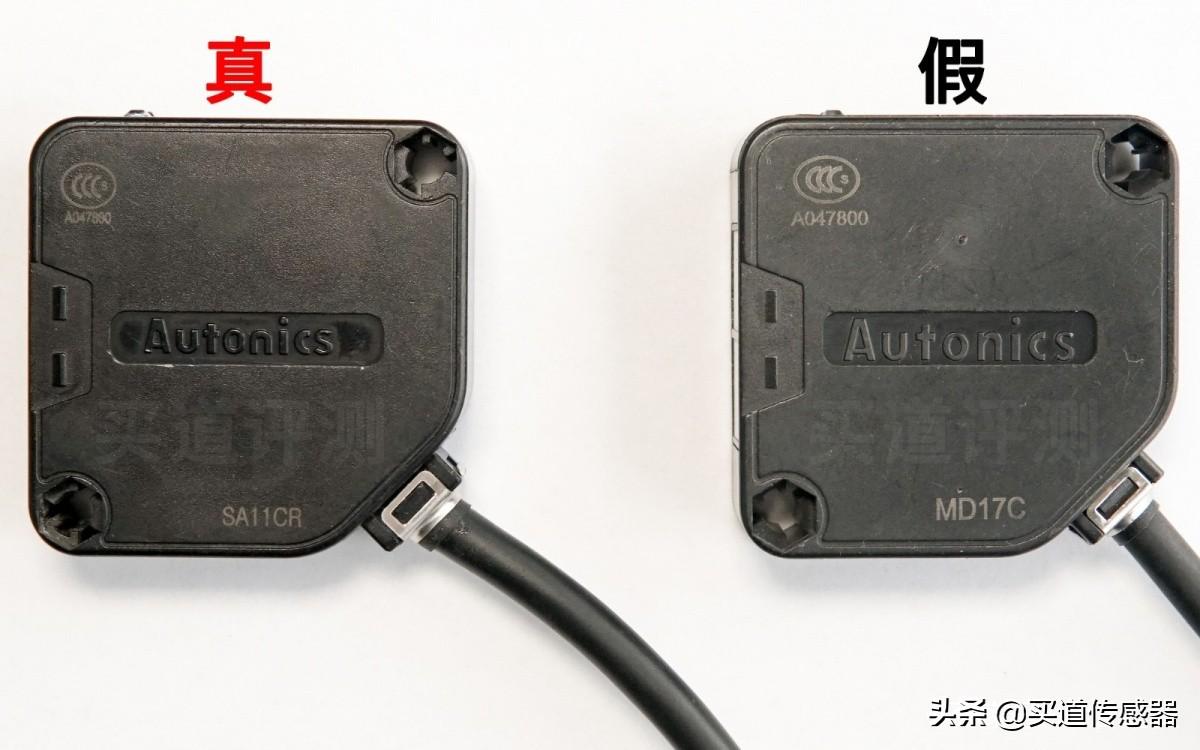

上图为传感器的侧面（出线在左侧时）
除非非常熟悉奥托尼克斯LOGO使用的字体
如果仅从外观也是很难分辨
这一点的字体轻微区别
上图为传感器的侧面（出线在右侧时）
同样有3C认证标识
仿品和正品的差别也是只有字体的轻微差别
编辑
请点击输入图片描述

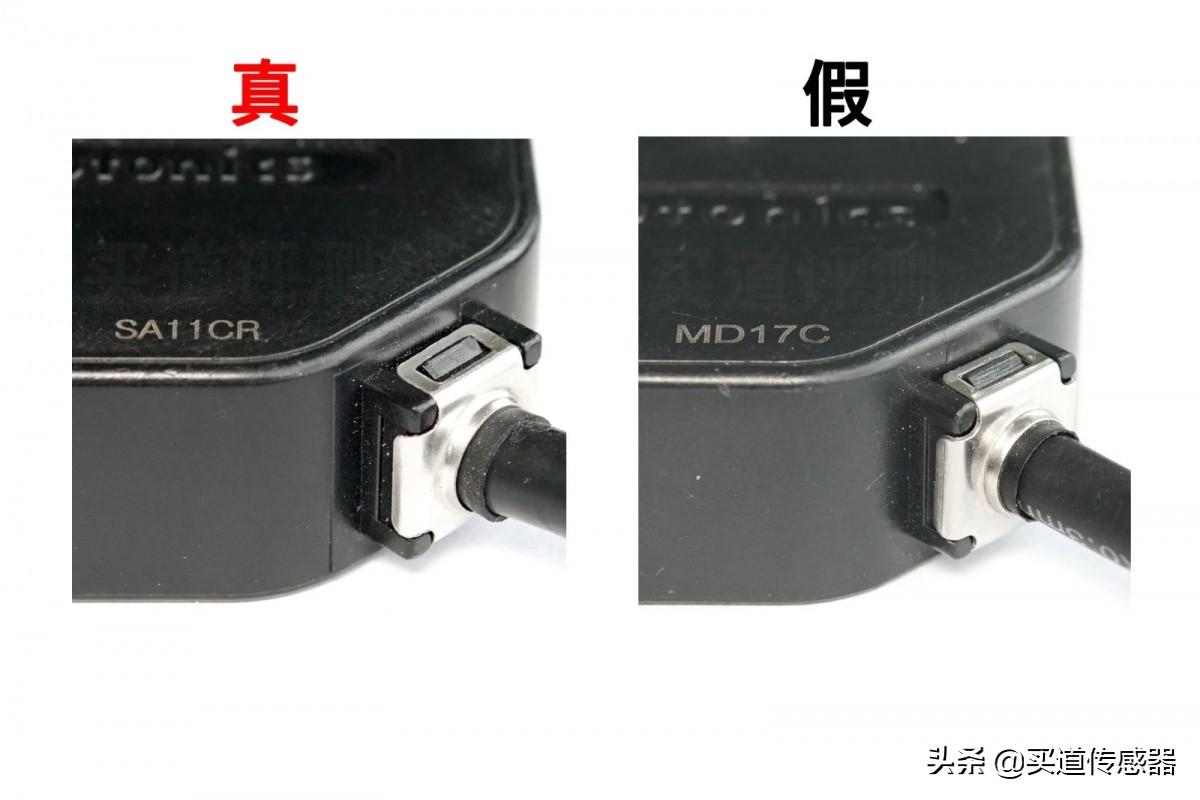

上图为出线处，仿品和正品也非常接近
几乎同样的金属卡子和热缩管保护线套
可以说这款传感器这个位置做的仿真度极高
上图上面部分是传感器的顶部
包含状态灯、调节旋钮等
这里请注意正品右上角的CE标志
正品有 仿品无
正品和仿品的标识的颜色
正品浅 仿品深
正品和仿品的调节电位器旋钮
正品色深一字开口 仿品浅色十字开口
下面部分是发光和接收感应窗
请注意正品和仿品的透镜材料
正品使用的是带波长过滤的有色镜片
仿品使用的是透明材质的无色镜片
这样的差别就是抗光干扰能力的不同
带波长过滤的镜片抗干扰会明显高于无色透明镜片
这也是目前从外观上能看到的最大区别处
（电缆文字很小，长图请手机横过来更易看清）

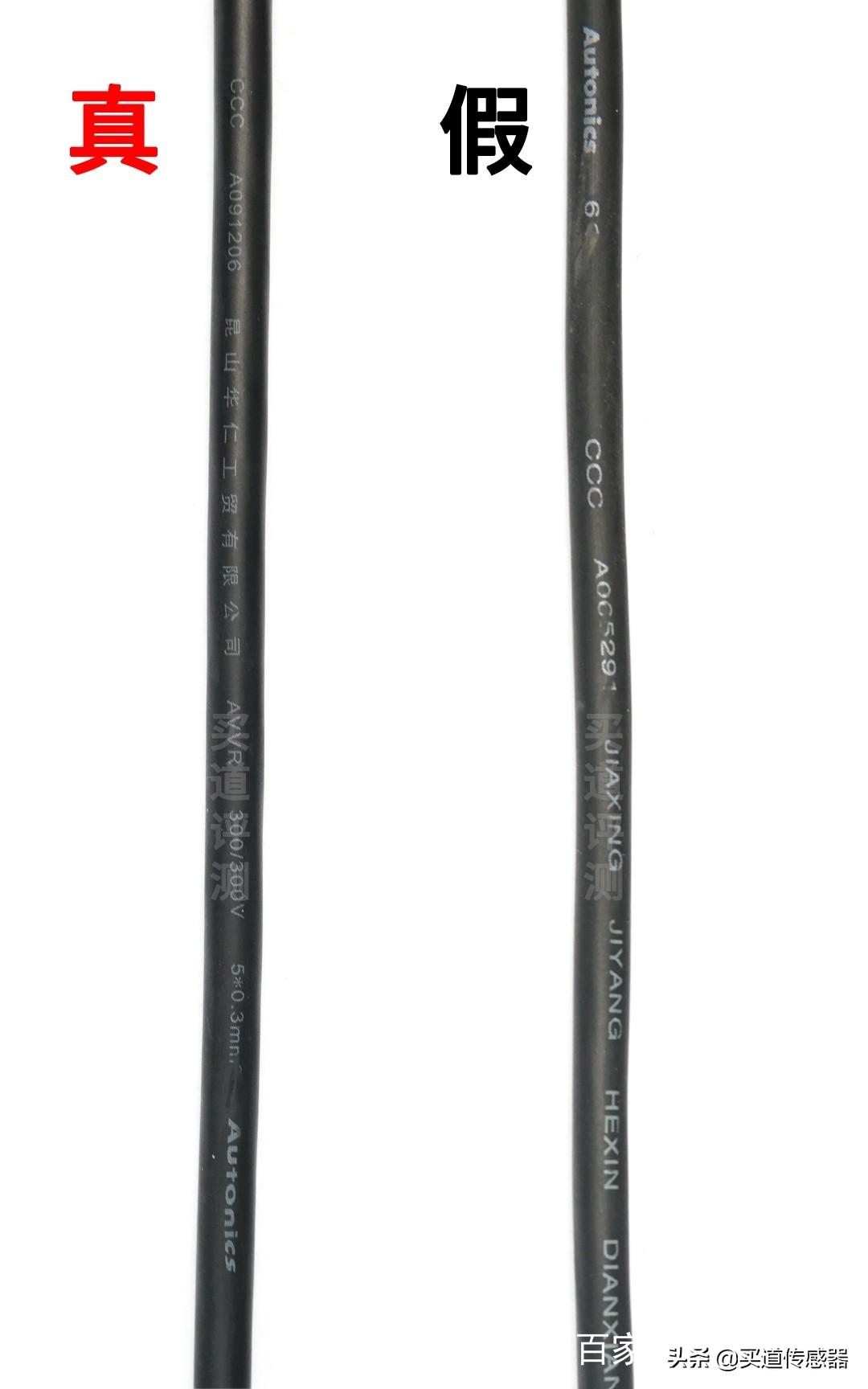

上图是传感器电缆，都带品牌logo
但正品用中文标明了电缆生产公司的名称
仿品用的是拼音
并且在拍照过程中我们发现仿品的线缆较硬
正品比较容易拉直，仿品怎么弄都有些拧巴着
综合以上内容我们可以看出
这个光电传感器仅从包装标签、外观上
很难分辨真假，仿冒度非常的高
目前来看最易识别的是感光器窗口和线缆
下面就是我们拆开这两只传感器
看看内里有什么区别

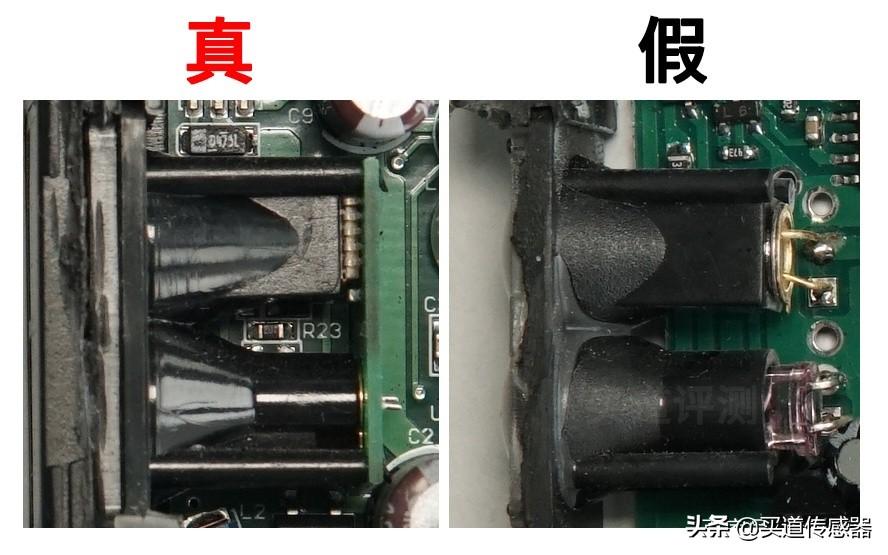

我们先来重点看一下关键部分的放大图
作为一只光电传感器光路部分肯定是重点
正品的发射接收部分是由四只支撑柱
支撑柱也连接在一块平面的小线路板上
最基础的保证了发射、接收硬件的安装稳定
基本的保障了光路发射接收元件的平行稳定
仿品发射、接收二极管随意的随着管脚的支撑
并没有固定装置，这有点随意了

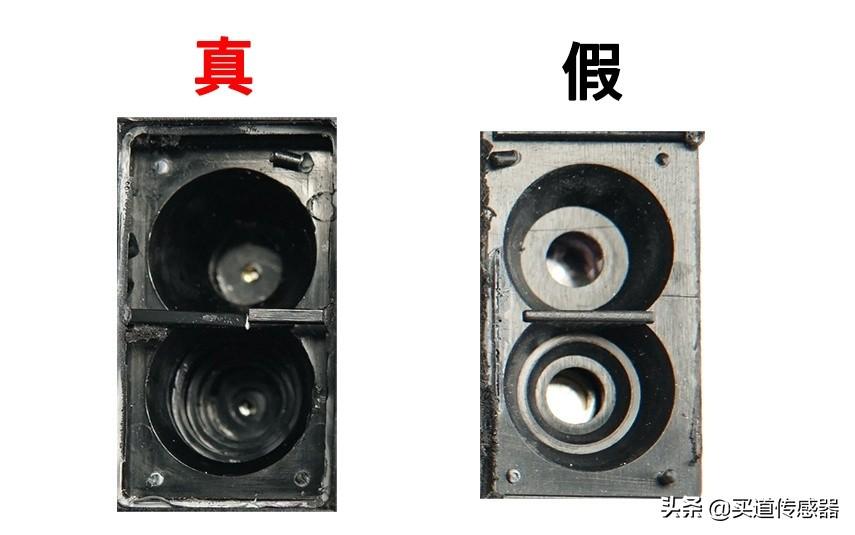

拆开发射接收窗口
怪不得正品元器件安装要求很高，仿品随意安装即可
原来是因为
正品的发射接收孔径直径1mm左右
仿品的发射接收孔径直径4mm左右
我们可以理解成光斑直径越小光路的准确度越高
被测物体的直径可以越小，受干扰的可能性越低

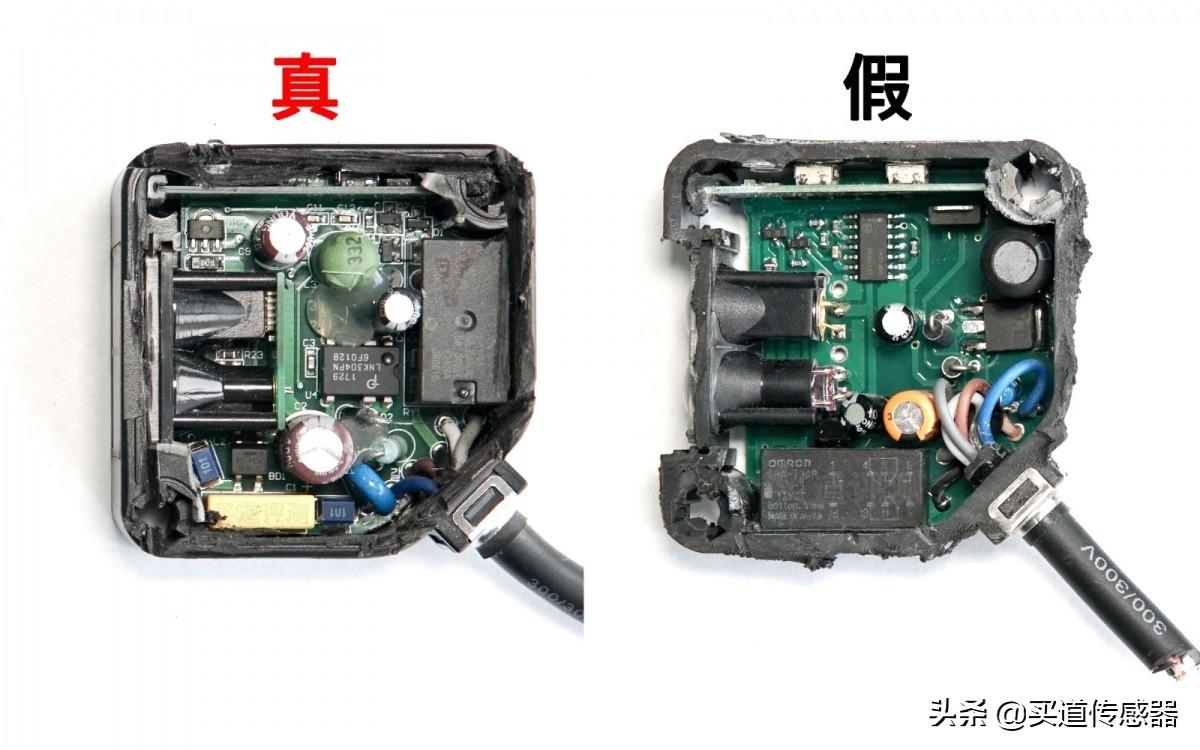

再来看一下整体内部布局怎么样？
是不是跟外观几乎无法区别的情况不太一样
内部区别还是很大的
元器件选择、线路板布局、光路部分的处理
这里值得注意的几个点
1、元器件选择 ：
正品的元件明显品质好很多
仿品的元件减少了不少
2、继电器：
正品采用的继电器是国产宏发品牌

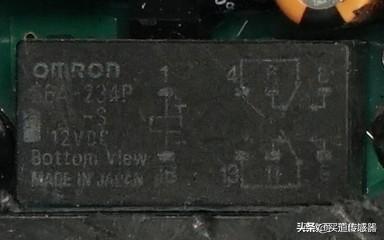

仿品采用的是欧姆龙继电器
但就我们对欧姆龙产品的了解
这个继电器的真伪......大家看图自己尝试判断下
3、安规电容的使用：正品的左下角黄色部分
安规电容一般是抗干扰作用
这个部分仿品里没有
4、元器件的焊装：
正品的元器件每一个焊装都横平竖直
仿品的直立元件焊装是东倒西歪
贴片元件也是歪七扭八
我就很好奇为什么能焊装成这样

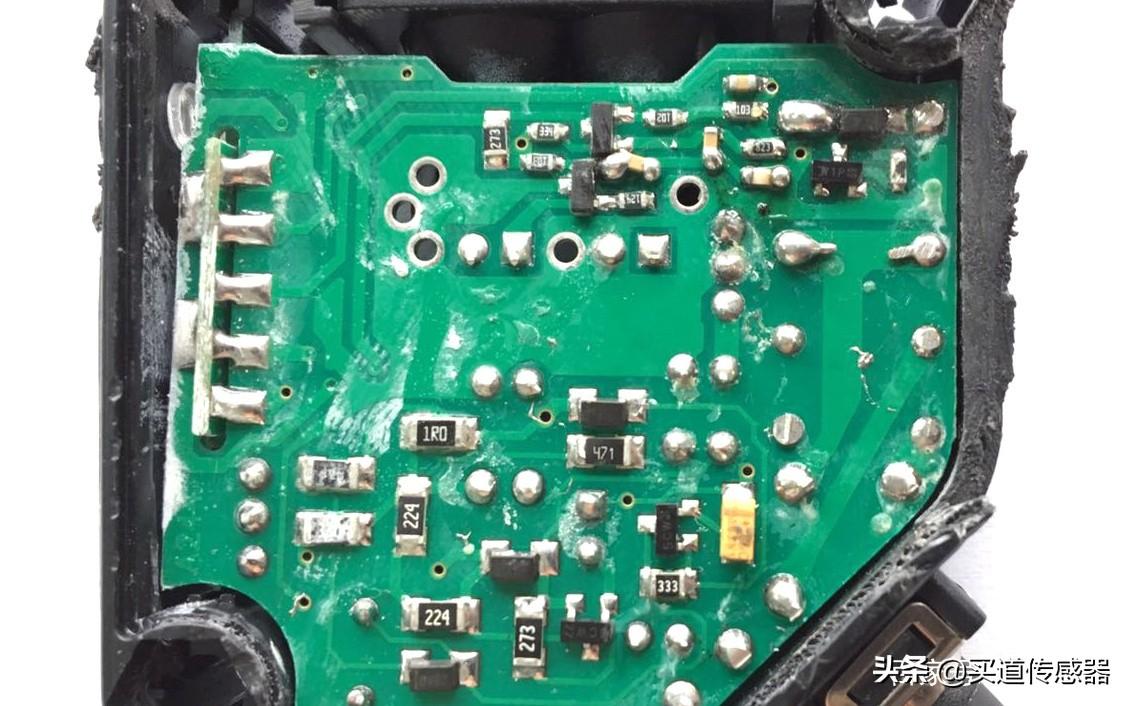

就把传感器另一面也拆了 下图
一般简单的判断电子产品的品质
就是拆开看元器件选择、焊装工艺
这个仿品的工艺...... 您自己判断吧

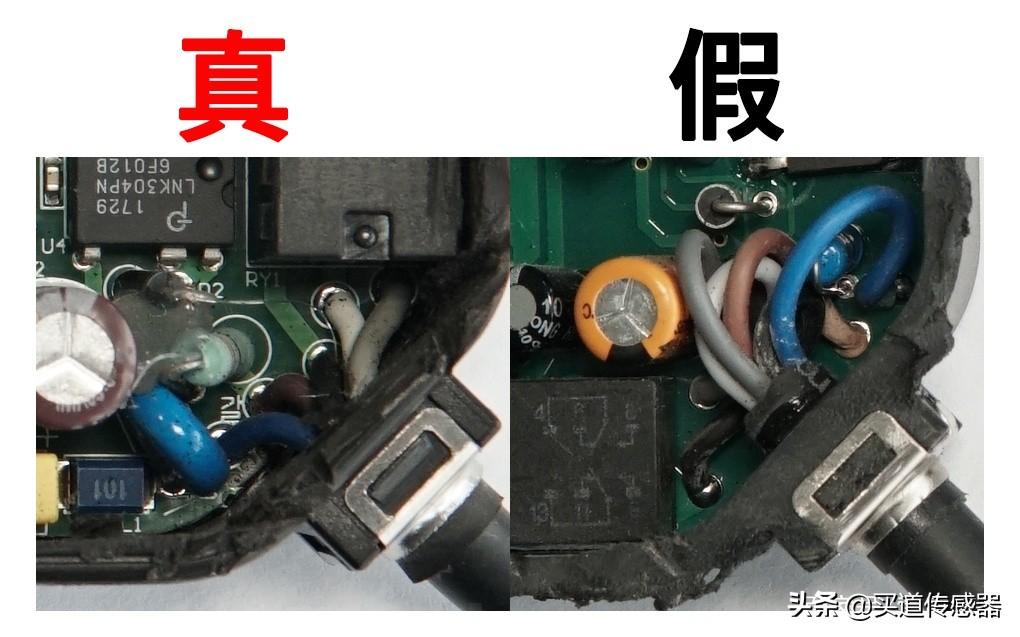

5、进出线：
正品规整清晰，仿品缠绕混乱

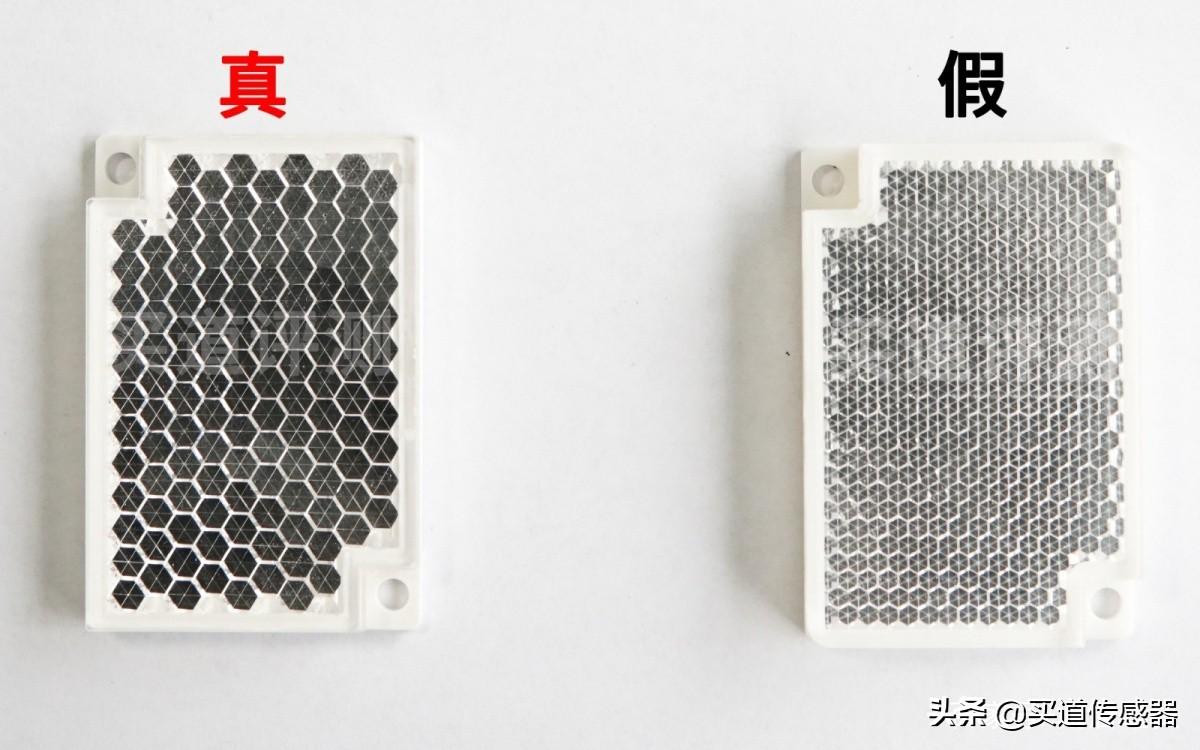

最后我们来看一下这个光电传感器配套的反光板
初看正品的大蜂巢反光板反光率明显高于仿品
仿品的厚度是正品的一倍
（反光板左侧阴影大小不同
就是同一光源厚度不同造成的）

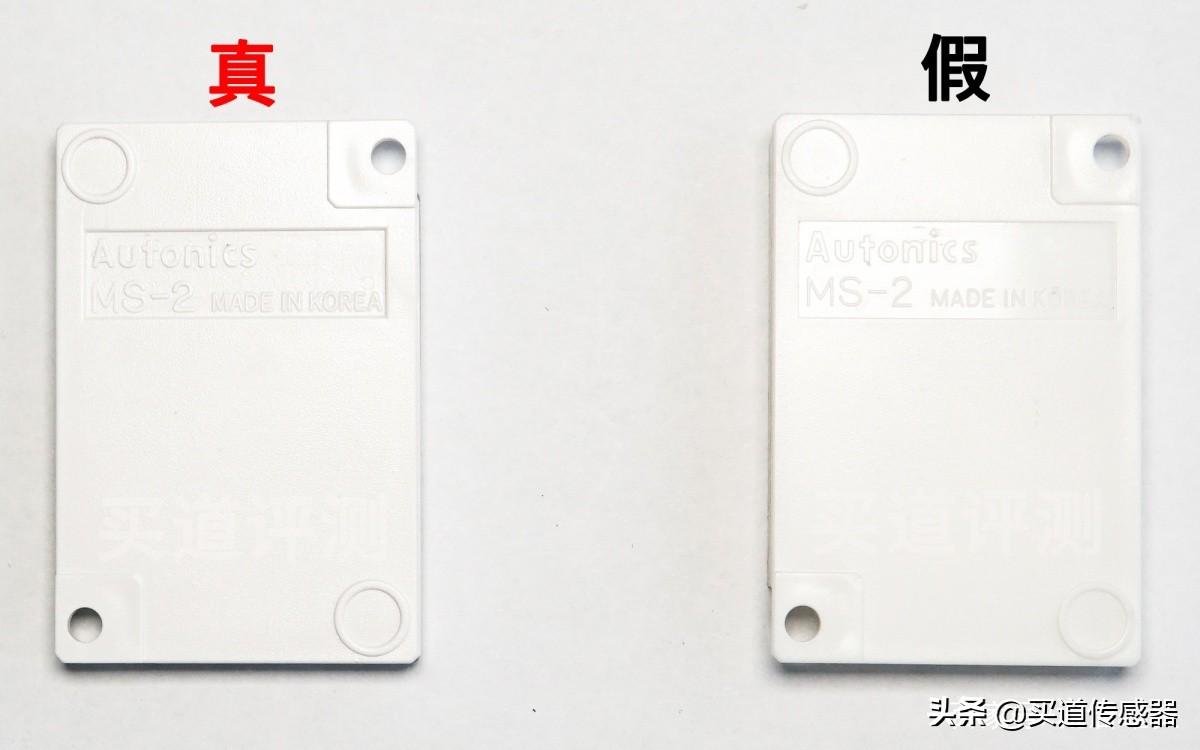

反过来看反面
还是字体的不同
正品的是有些磨砂的材质
仿品是光滑的反光材质偏白
都标注的是韩国制造
不要小瞧这个反光板
奥托尼克斯官方的说明书上是这么写的：
镜面反射型的探测距离主要依靠MS-2......
我们实际测试了一下这两块反光板
使用同一支传感器
原装正品的反光板在这款传感器上
可以实际达到5m的感应距离
而仿品是4m不到的感应距离
以上就是本次光电开关传感器真假评测的全部内容
总结一下
作为奥托尼克斯市面上销量很大
主打性价比的一个通用性较高的型号
所以仿冒者众多
本次这个仿品的外观上算的上超级用心了
几乎跟正品很难分辨
但当我们拆开以后发现
内部的做工差距十分巨大
每一个细节都可能会影响到电气性能和使用寿命
买道传感提醒还是那上次评测欧姆龙光电传感器的结束语：
我们平时采购时很难简单买一个传感器回去切开
首先这个在成本上就划不来，而且时间上也划不来
所以建议大家还是找正规渠道，可追溯的正品渠道去购买
这是一个提前预防假传感器的有效方法。
