无形的电波之网：俄罗斯电子战体系深度解析

在现代战争的棋盘上，炮火轰鸣与钢铁洪流不再是唯一的主角，一种无形的较量正悄然改变着战争的形态。它，就是电子战。俄罗斯，这个横跨欧亚大陆的军事强国，正以其强大的电子战能力，编织起一张令人生畏的“电波之网”。

从旅级到战略级：俄罗斯电子战体系的立体部署

俄罗斯的电子战体系如同其国土般广袤而严密，从战术级的旅/师级电子战连，到作战-战略级的军区(联合战略指挥部)电子战旅，形成了层层递进、相互支撑的立体作战网络。

在战术层面，电子战连如同战场上的“电子幽灵”，利用各种电子战系统，对敌方通信、火炮引信、GPS信号等进行干扰，有效削弱敌方精确打击能力，为己方部队赢得先机。

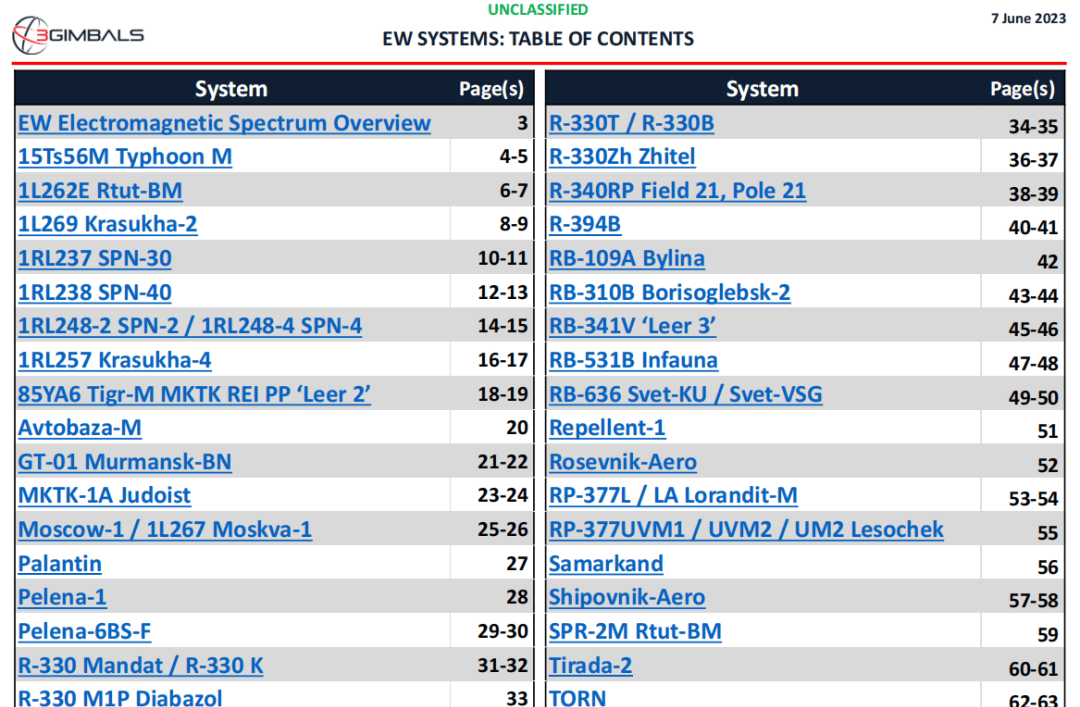

而在作战-战略层面，俄罗斯更是祭出了Murmansk-BN、Krasukha、Leer-3、Krashukha-4和Moskva等一系列“电子战王牌”。这些系统如同战场上的“电磁风暴”，能够对敌方蜂窝通信、GPS定位、侦察和通信卫星、预警机等实施全方位压制，甚至可以制造出逼真的假目标，让敌方陷入“电子迷雾”之中。

“Divnomorye”：俄罗斯电子战体系的新锐力量

近年来，俄罗斯不断加大电子战投入，致力于打造一支更加精锐的电子战力量。其中，最引人注目的是代号“Divnomorye”的新型机动式电子战系统。

“Divnomorye”系统集指挥、侦察、干扰于一体，能够对敌方雷达、飞机、直升机、无人机等实施全频谱压制，甚至可以有效干扰E-3、E-2、E-8等先进预警机。据报道，“Divnomorye”系统将逐步取代Moskva、Krasukha-2和Krasukha-4等老型号电子战系统，成为俄罗斯电子战体系的中坚力量。

“Divnomorye”系统的强大之处在于：

高度集成化:

将指挥、侦察、干扰等功能集于一身，大幅提升了作战效率。

智能化作战:

能够自动识别、分析和定位敌方目标，并根据目标类型和威胁等级自动选择最佳干扰方案。

强大的干扰能力:

能够在数百公里范围内对多种目标实施有效干扰，甚至可以同时“关闭”多部机载雷达。

高机动性:

部署在高机动越野车上，能够快速部署和撤离，生存能力强。

俄罗斯电子战体系的优势与挑战

优势:

技术实力雄厚:

俄罗斯在电子战领域拥有深厚的技术积累和丰富的实战经验，其电子战系统在性能上处于世界领先水平。

体系完备:

俄罗斯建立了从战术级到战略级的完整电子战体系，能够对不同层级的目标实施有效压制。

实战经验丰富:

俄罗斯军队在叙利亚、乌克兰等地的实战中，充分检验和完善了其电子战体系的作战效能。

挑战:

技术更新换代压力大:

随着科技的飞速发展，电子战技术也在不断更新迭代。俄罗斯需要不断加大研发投入，保持其在电子战领域的领先优势。

电子战人才培养:

电子战作战需要高素质的专业人才。俄罗斯需要加强电子战人才的培养，为其电子战体系提供有力的人才支撑。

国际社会压力:

俄罗斯强大的电子战能力引发了一些国家的担忧。俄罗斯需要在发展电子战能力的积极参与国际军控谈判，维护全球战略稳定。

对未来的展望：电子战将成为决定战场胜负的关键

随着信息技术的飞速发展，未来战争将是信息化、智能化的战争，电子战也将扮演越来越重要的角色。可以预见，在未来的战场上，谁掌握了电磁频谱的控制权，谁就掌握了战争的主动权。

俄罗斯电子战体系的建设，为我们提供了一个值得借鉴的样本。我们也要高度重视电子战能力建设，加强电子战技术研发和人才培养，不断提升我军电子战作战能力，为维护国家安全和发展利益提供坚强保障。

数据支持:

《2023年全球电子战市场报告》

数据显示，俄罗斯是全球最大的电子战装备出口国之一，其电子战系统在国际市场上享有盛誉。

斯德哥尔摩国际和平研究所（SIPRI）

数据显示，俄罗斯近年来持续加大军费开支，其中很大一部分用于发展电子战能力。

美国国防部

发布的报告指出，俄罗斯的电子战能力对美军构成严重威胁，需要引起高度重视。

案例分析:

在2014年的克里米亚危机中，俄罗斯军队就利用其强大的电子战能力，成功瘫痪了乌克兰军队的指挥控制系统，使其陷入一片混乱，最终不战而降。

未来趋势:

未来电子战将呈现出以下发展趋势：

智能化:

人工智能、机器学习等技术将被广泛应用于电子战领域，使电子战系统更加智能化、自动化。

一体化:

电子战系统将与其他作战体系深度融合，形成一体化的作战网络。

多域化:

电子战将从传统的陆、海、

浅谈透射电子显微学——轫致辐射、二次电子发射、俄歇电子

轫致辐射

如果电子束在射入样品时，完全穿过样品中原子的电子层，这样就会与原子核发生非弹性的相互作用。如果电子与原子核的库仑（静电）场相互作用，动量会有非常大的变化，这过程中可能会发车X射线。由于相互作用的强度不同，电子可能会产生任何数量的能量损失，那么这些X射线能量可以是小鱼电子束能量的任意值。这种X射线最初的德国名字为“bremsstrahlung”（轫致辐射），可以翻译为“breaking radiation”

轫致辐射产生的概率通常由Kramers给出的散射截面来描述。这个表达式一般适用于很薄的TEM样品，尽管最初是根据大块样品来推导出来的Kramers散射截面通常用来计算轫致辐射的产出而非相互作用的概率。其近似表达式为

式中，N(E)是能量为E的轫致辐射光子数，由能量为E0电子产生；K是Kramers常数，Z是电离原子的原子序数。这个关系式给出电子减速过程机油可能引起很小的能量损失，而电子仅靠在原子核中的一次减速就损失掉所有的能量是非常少见的。所以轫致辐射强度是能量的函数，如同图A所示。与特征X射线各向同性的发射相反，轫致辐射是高度各向异性的，随E0的增加，前向散射急剧增加。利用各向异性可以用来设计各种能谱仪，来手机有用的特征X射线而过滤那些几乎没用的轫致X射线。

轫致辐射光谱的能量是连续的，而前面讨论的特征X射线就是叠加在这个连续的谱上的，如图A所示。因为特征X射线的能量范围很窄，所以会在谱中的特定能量位置出现一个峰，在图中用计算机产生的线标出来。轫致辐射强度决定于样品中原子序数Z的平均值，这对于那些对样品原子序数方面感兴趣的生物或聚合物学家非常有用，但材料学家一般把轫致辐射当做掩盖特征谱线的背景新号而去掉。

图A 轫致辐射X射线强度与能量的函数关系。产生的强度随X射线能量的降低快速增加，但能量低于2keV时轫致信号被样品和探测器接收，所以在观测谱中信号快速减小到零，E0是产生X射线发射的电子能量。在特定能量处两组特征峰叠加在轫致辐射谱上

二次电子发射

二次电子（SE）是样品被入射电子束轰击所发射出的电子

█ 如果电子在导带或价带，则发射电子所需的能量不多，一般低于50eV。

█ 如果被电离的原子回到基态时所释放的能量使电子从某个内壳层发射出来，则这些二次电子称为俄歇电子，这个过程通常称为无辐射跃迁（因为没有X射线产生），而能量则进行“内部转化”。

长期以来在SEM的成像中才考虑到二次电子，它们对表面形貌十分敏感。

二次电子：

二次电子来自样品中原子的导带或价带。实际发射过程很复杂，而且没有一个简单的散射截面模型能涵盖所产生机制。

二次电子通常被认为是自由电子，也就是说它们于具体的样品表面很近时它们才能逃逸出来。所以在SEM中可利用二次电子进行样品表面成像。虽然SEM中使用标准信号，但它们也能在STEM成像中提供高分辨率的样品表面形貌像。

高分辨率场发射枪(FEG)的发展是SEM中产生的二次电子的图像分辨率在30kV时由于0.5nm（接近原子分辨率），而在STEM中，即使没有FEG，在100kV是也能提供相近甚至更高的分辨率，所以二次电子式非常有用的，STEM中的球差校正自然会产生更高分表里的二次电子像，接近原子级。

二次电子数与其能量有关。能量为5eV是二次电子数达到最大值，而能量大于50eV是二次电子数趋于零。一般认为二次电子产额（二次电子数与入射电子数之比）与E0无关；二次电子产额几乎与Z无关（仍存在争议）。发射二次电子的角分布并不那么重要，因为二次电子探测器使用强场来收集从表面任意角度发射出的二次电子。但是二次电子数会随样品的倾斜角度变化，当样品表面与电子束平行式，二次电子将更容易逃逸出来。这对二次电子发射是至关重要的，它类似于可见光反射的Lambert余弦定律，说明粗糙样品的SE图像与我们日常用肉眼看到的反射光图像之间具有很大的相似性。

俄歇电子

电离原子恢复到基态的过程中俄歇电子的产生与X射线发射是同时进行的。图B给出原子是如何发射外壳层的俄歇电子的。发射出来的电子所具有的能量等于激发能Ec与发射电子的外壳层的束缚能之差，通常用复杂的术语来描述俄歇电子，也就是说，俄歇电子具有与电离原子的电子结构相关的特征能量，与特征X射线几乎一样。

图B 内壳层（K）电离和俄歇电子发射过程。当L1电子填充K壳层中的空穴时，释放的能量传递给L2,3壳层中的电子，发射出KL1 L2,3的俄歇电子。

俄歇电子的能量比较小，只有靠近样品表面的俄歇电子才会逃逸出来。由于俄歇电子含有化学信息，通常被认为是表面化学技术。

由于俄歇发射是种表面现象，样品表面状态就尤为重要。样品表面的氧化或污染都难以进行真正表面化学的俄歇电子分析，所以俄歇电子分析都是在超真空中进行的。因此，电子显微学家通常忽略俄歇信号，把它归为表面化学范畴，例如ESCA和SIMS技术。但随着TEM中真空的提高，超真空的STEM越来越普遍，人们对俄歇信号的兴趣与日剧增，不幸的是，在STEM中安装俄歇系统并没有那么简单，需要专业设备，普通的AEM还不行，所以电竞中俄歇分析还很少。

俄歇电子分析应用汇总：俄罗斯的电子战系统原理有这么多！
